SXRJL-2303 - Borrmall Vevor - Gratis bruksanvisning och manual

Produkttyp	Gångjärnsmall
Märke	Vevor
Modell	SXRJL-2303
Material	Aluminiumlegering
Färg	Svart
Maximal klämtiocklek	60 mm
Ingående komponenter	Huvudkropp, 12 mm trämejsel, borste, sidotång, gaffelnyckel, bruksanvisning
Rekommenderad användning	Spårning för gångjärn och låsstyrplattor på trädörrar
Säkerhetsåtgärder	Använd skyddsglasögon, håll händerna borta från vassa kanter, koppla bort elverktyget före justering
Underhåll och rengöring	Rengör ytan efter varje användning, förvara korrekt för att undvika förlust av delar
Garanti	Teknisk support och elektroniskt garantibevis finns på www.vevor.com/support

Vanliga frågor - SXRJL-2303 Vevor

Hur använder man Vevor SXRJL-2303 gångjärnsmallen?

Markera först positionen för gångjärnet eller styrplattan på trädörren. Placera den kluvna hållaren på dörren, fäst den genom att dra åt svarta muttrar, använd sedan en träfräs för att göra spåren. Efter spårning, använd en mejsel för att ta bort kurviga delar och göra kanterna platta.

Vilka verktyg behövs för att använda denna mall?

Mallen måste användas med en träfräs (skärmaskin). De medföljande tillbehören är en 12 mm trämejsel, en borste, en sidotång och en gaffelnyckel.

Vad är mallens maximala klämtiocklek?

Maximal klämtiocklek är 60 mm, vilket passar de flesta standarddörrar.

Är mallen kompatibel med alla träslag?

Ja, den är designad för trädörrar. Var dock försiktig med sprött trä eftersom spårning kan skada kanterna. Använd en mejsel för att finjustera kanterna.

Hur undviker man att skada dörrkanten vid spårning?

Gröp inte ur allt trä på kanten. Lämna en liten reserv och använd en mejsel för att mejsla bort kurviga och reserverade sektioner. Detta ger platta kanter utan att skada dörren.

Vilka är de viktiga säkerhetsanvisningarna?

Använd alltid skyddsglasögon. Håll händer, ansikte och kläder borta från vassa kanter och rörliga delar. Koppla bort elverktyget före justering. Använd inte om du är trött eller påverkad av alkohol.

Hur underhåller man mallen efter användning?

Rengör mallens yta efter varje användning. Förvara den korrekt med alla tillbehör för att undvika förlust av delar. Se manualen för mer information.

Kan jag använda denna mall för att installera lås?

Ja, den är avsedd för att installera både gångjärn och styrplattor för låskroppen. Följ instruktionerna för att markera och spåra positionen för styrplattan.

Vad är skillnaden mellan denna mall och en standardmall?

Vevor SXRJL-2303 är en spårmall (spårpositionering) med en robust kropp i aluminiumlegering. Den inkluderar extra tillbehör som en mejsel och tång för exakt efterbehandling.

Var hittar jag den fullständiga bruksanvisningen?

Bruksanvisningen medföljer i förpackningen. Du kan också ladda ner den gratis i PDF-format på notice-facile.com eller kontakta teknisk support på www.vevor.com/support.

BRUKSANVISNING SXRJL-2303 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

GJÄRNSJIG

MODELL: SXRJL-2303

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

GJÄRNSJIG

MODELL: SXRJL-2303

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING: Följ alltid grundläggande säkerhetsföreskrifter när du använder dessa enheter.

Dessa inkluderar:

1. Denna produkt innehåller små delar. Om den sväljs kommer den att utgöra en kvävning fara. Håll dessa små delar borta från barn!
2. Läs, förstå och följ din elverktygstillverkares instruktioner för säkerheten. Bär alltid skyddsglasögon eller ögonskydd innan du börjar drift av elverktyg. Håll alltid händer, ansikte, här, löst sittande kläder och kropp på säkert avständ från spindlar och skärverktyg. Håll alltid ett stadigt grepp om verktygshandtag när de är i drift. Koppla alltid från strömkällan innan du justerar elverktyg.
3. Använd inte gångjärnsskruven efter trötthet eller alkohol.
4. Se manualen för att installera och använda jiggen.
5. Bär alltid ögonskydd vid användning.
6. Håll händer och kropp borta från vassa kanter och rörliga delar.

SPARA DESSA INSTRUKTIONER

MODELL OCH PARAMETRAR

Modell	SXRJL-2303
Typ Slotspositionering

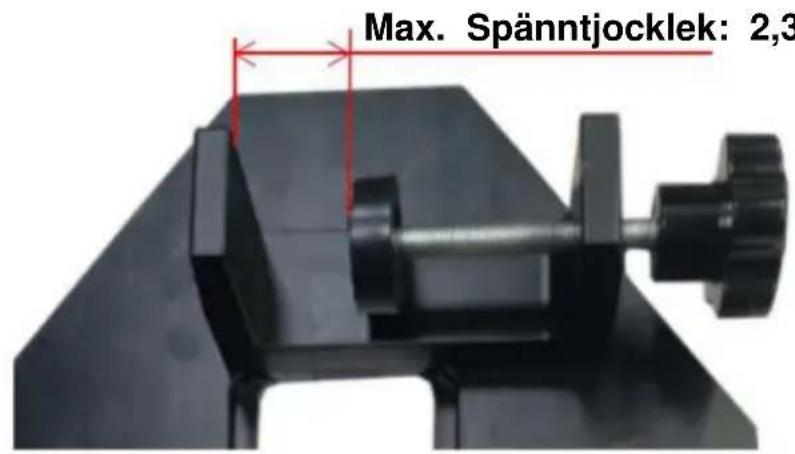

Max. Spänntjocklek	60 mm
Material	Aluminiumlegering
Färg	Svart

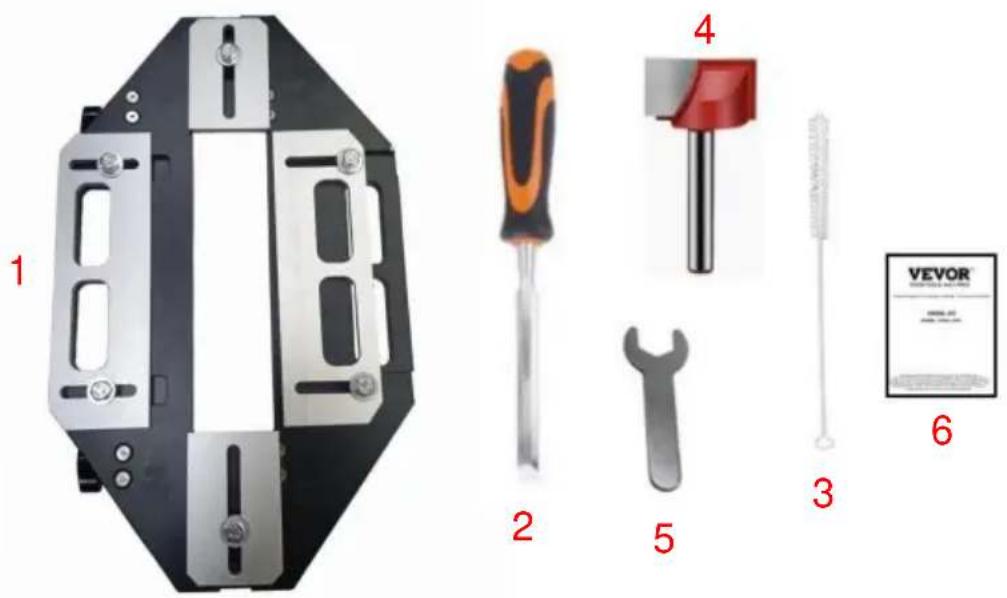

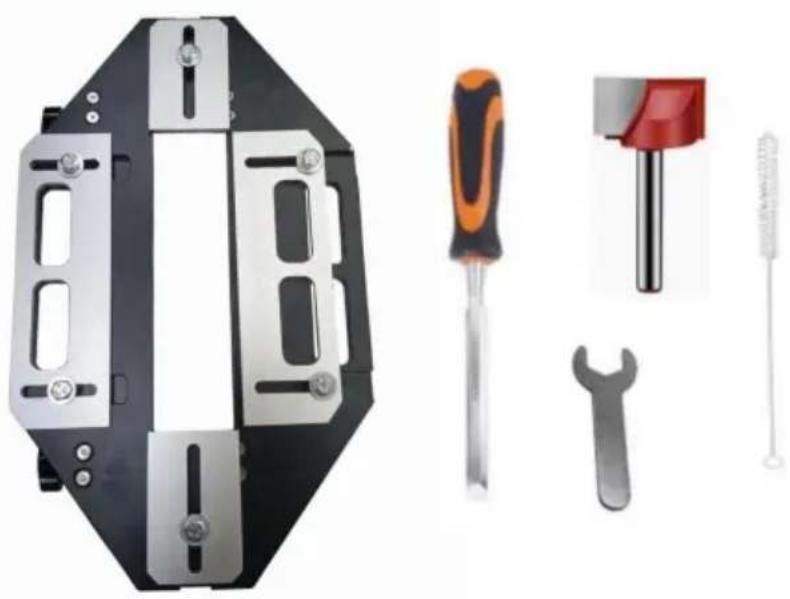

KOMPONENTER

Inga.	Namn	Antal
1	Huvuddel	1
2	12 mm träbearbetningsmejsel	1
3	Hårborste	1
4	Side Cutter	1
5	Öppen skiftnyckel	1
6 Användarmanual		1

DRIFT

NOTERA:

1. Verktyget måste användas med trimningsmaskinen.
2. Efter slutförandet av spårningen är alla hörn rundade, du måste skära i rät vinkel innan installation.

Montera låskroppens styrplatta: 1. Markera positionen för låskroppens styrplatta på trädörren.

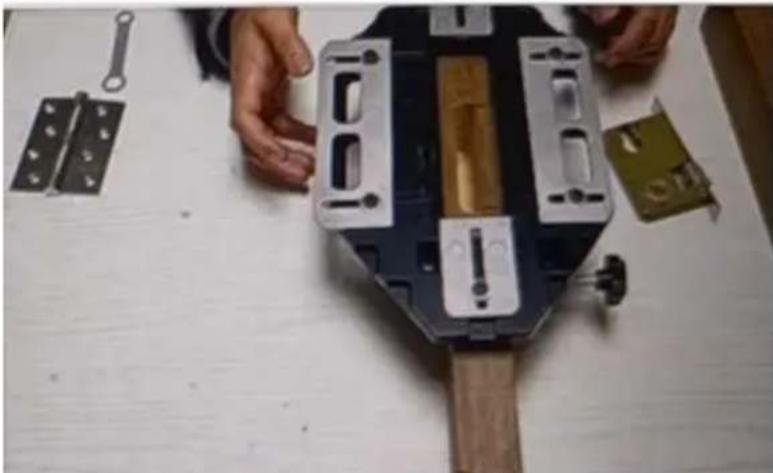

1. Sätt den slitsade hållaren på trädörren och fixera den (Kläm fast genom att dra åt de svarta muttrarna.)

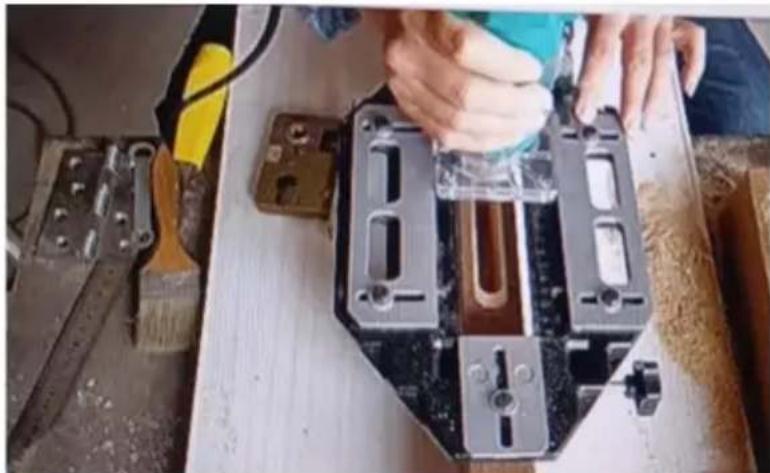

1. Använd träöverfräsen till spåret.

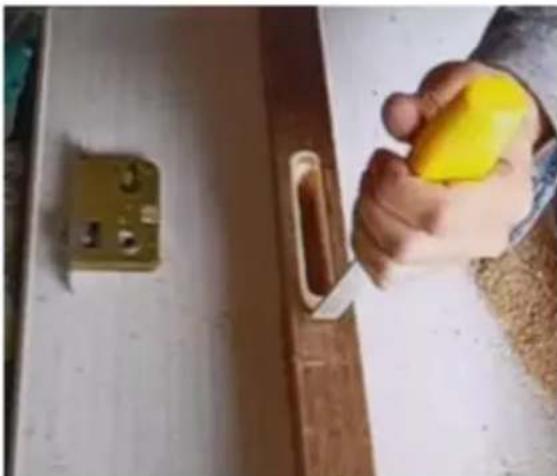

1. Använd en mejsel för att mejsla bort den böjda delen för att göra kanten platt.

1. Komplettera spåret och installera låskroppens styrplatta.

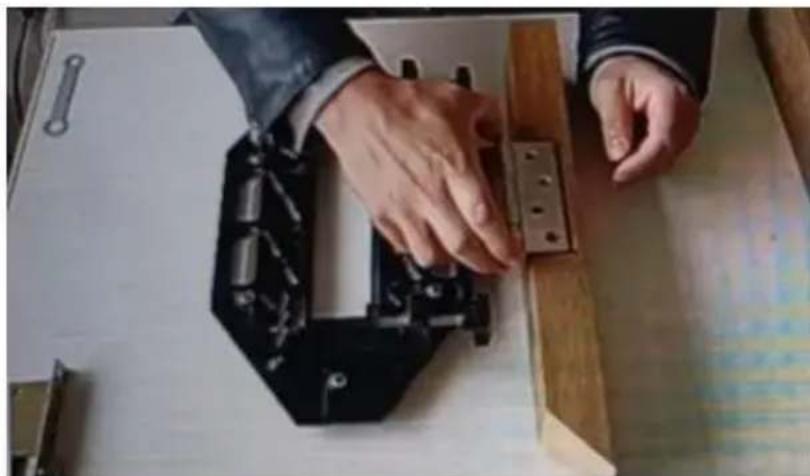

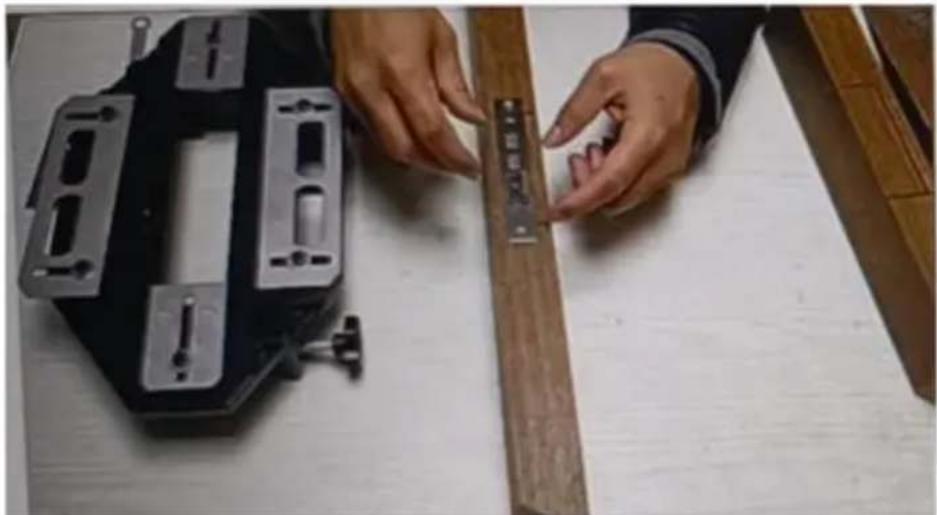

1. Markera gångjärnets position på trädörren.

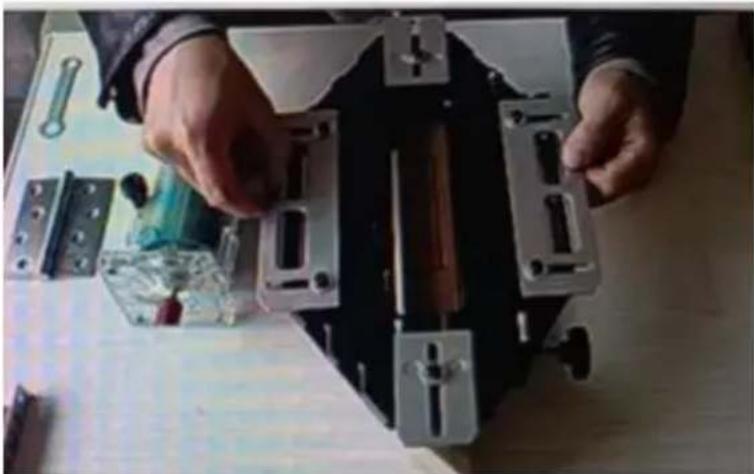

1. Sätt den slitsade hållaren på trädörren och fixera den (Kläm fast genom att dra åt de svarta muttrarna.)

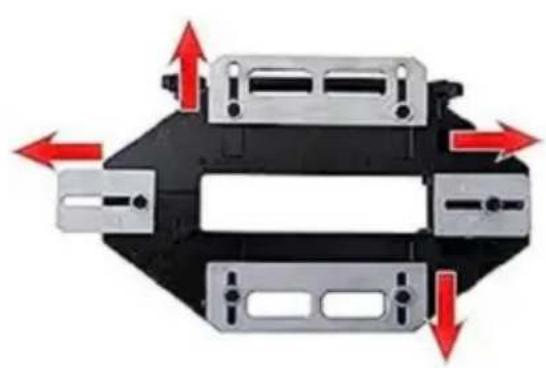

1. Justera skruvarna på de fyra sidorna för att bestämma arbetsområdet för överfräsen.

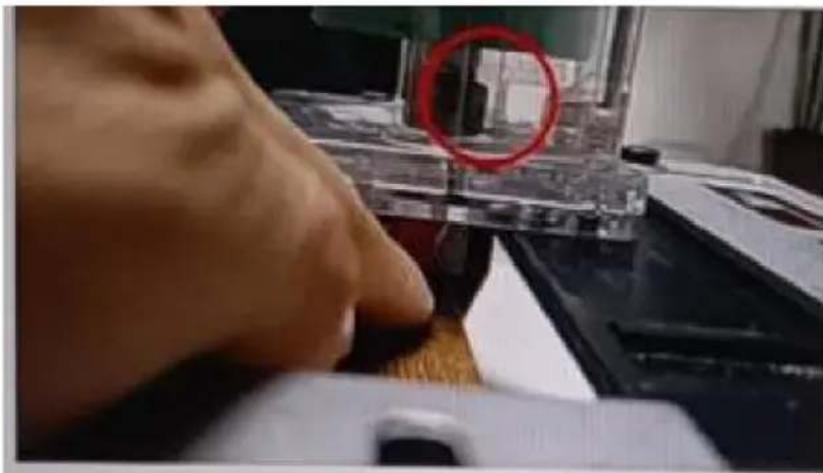

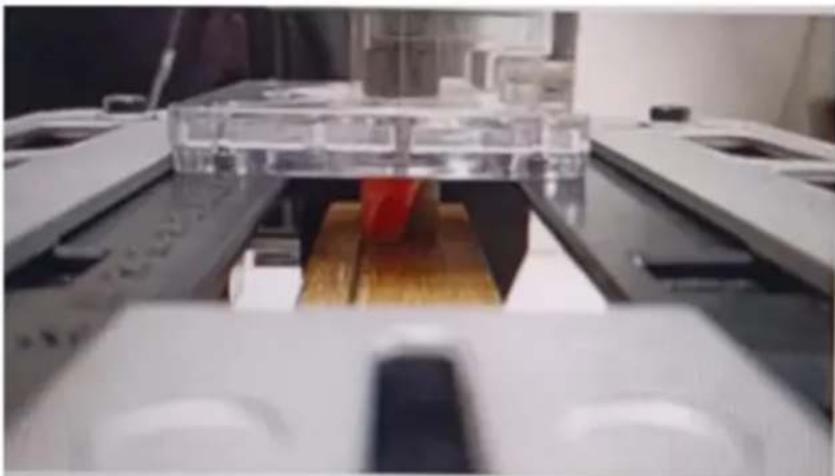

1. Justera djupet på bladet på överfräsen och ställ in bladet så att det sträcker sig utanför dörrens kant.

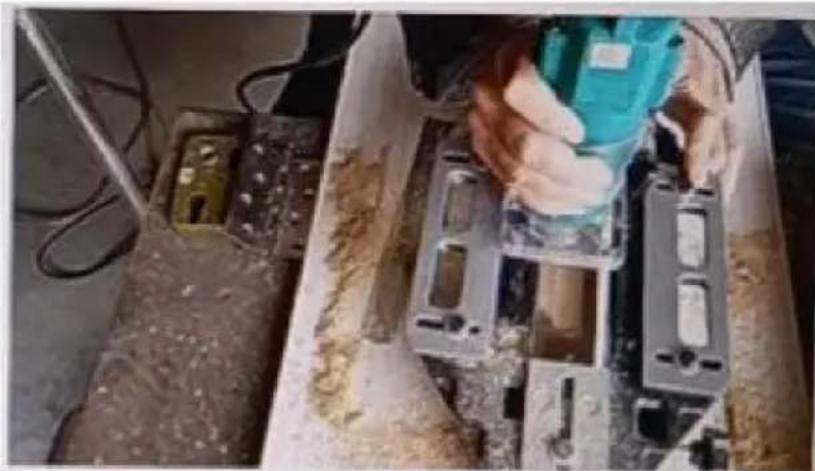

1. Skåra med träöverfräsen.

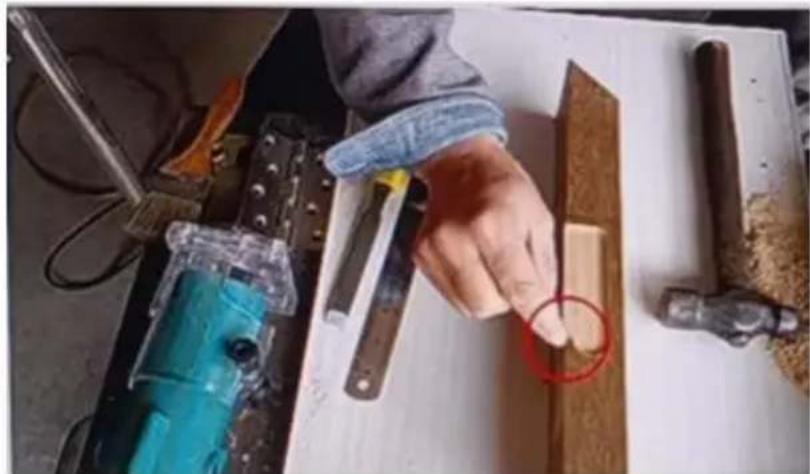

1. Det finns en viss chans att dörrkanten skadas vid räffling (Trämaterialet och skärhuvudets arbete kan orsaka det), så urholka inte allt trä i kanten.

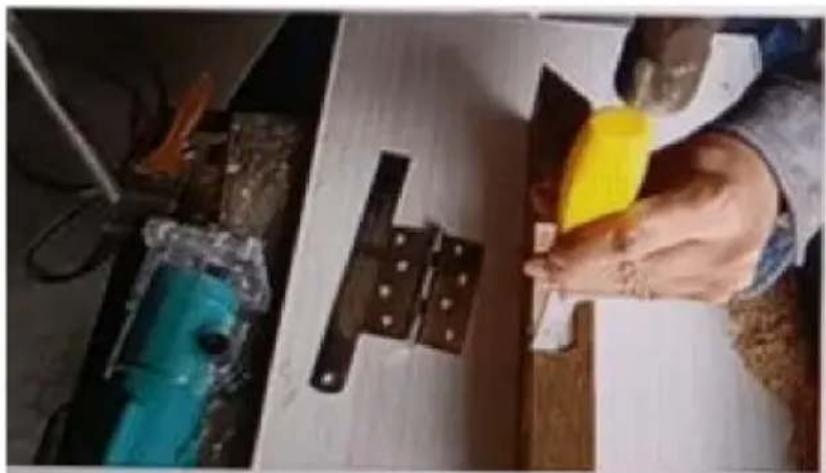

1. Använd en mejsel för att mejsla av de böjda och reserverade sektionerna, se till att kanterna är plana.

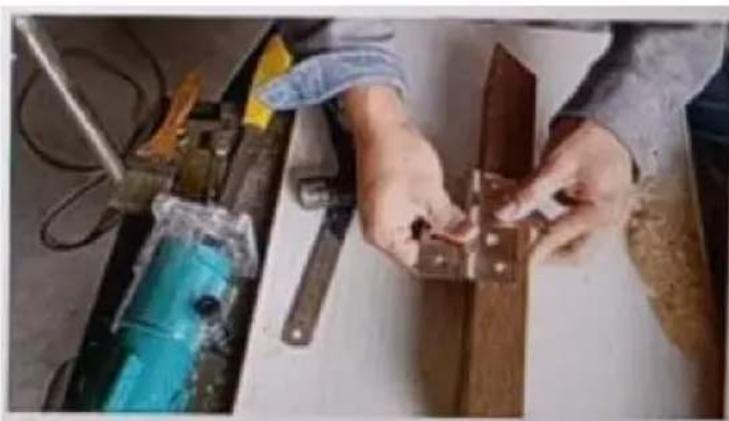

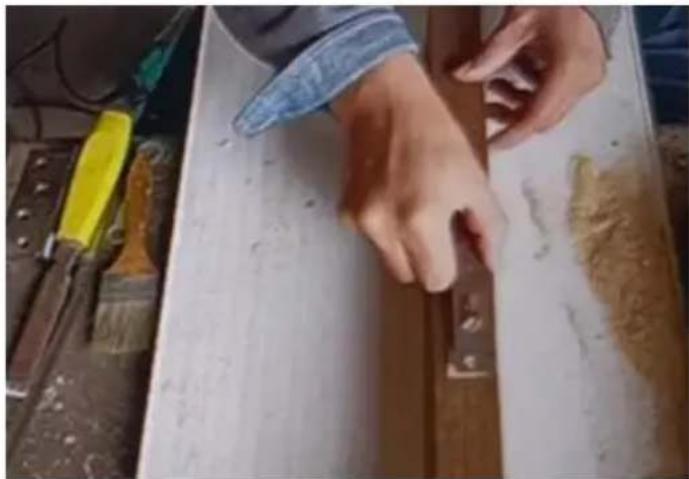

1. Slutför spårningen och montera gångjärnet.

1. Efter varje användning, vänligen installera den i tid och förvara den ordentligt för att undvika att tappa delar.
2. Rengör ytan efter varje användning.
