| Type de produit | Armoire de sablage pneumatique |
| Marque | Vevor |
| Modèle | SBC220BF |
| Zone de travail (L×l×H) | 828 mm × 542 mm × 548 mm |
| Fenêtre de visualisation (L×H) | 570 mm × 26,5 mm |
| Capacité abrasive | 40 lb (≈ 18 kg) |
| Buses incluses | 4,5 mm, 5 mm, 6 mm, 7 mm |
| Consommation d'air moyenne | 9,5 PCM à 90 PSI |
| Pression de fonctionnement | 40 – 120 PSI (≈ 2,8 – 8,3 bar) |
| Compresseur recommandé | 5 CV pour résultats optimaux, 3 CV minimum |
| Alimentation électrique (lampe) | Transformateur intégré, lampe LED 24 V |
| Matériau du châssis | Tôle d'acier avec revêtement antirouille |
| Gants inclus | 1 paire de gants résistants à l'abrasion |
| Pistolet de sablage | Inclus avec buse et connecteur d'air |
| Système de récupération | Entonnoir intégré, possibilité d'ajouter un dépoussiéreur |
| Sécurité | Port de gants obligatoire, lunettes de protection, protection auditive |
| Entretien | Vérifier régulièrement les joints, nettoyer la fenêtre, vidanger l'humidité du compresseur |
| Réparabilité | Pièces détachées disponibles : buses, gants, joints, pistolet, tuyaux, etc. |
| Certifications | Conforme FCC Partie 15, directive DEEE 2012/19/UE |
| Garantie | Certificat de garantie électronique sur www.vevor.com/support |
FOIRE AUX QUESTIONS - SBC220BF Vevor
Questions des utilisateurs sur SBC220BF Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Machine industrielle au format PDF gratuitement ! Retrouvez votre notice SBC220BF - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SBC220BF de la marque Vevor.
MODE D'EMPLOI SBC220BF Vevor
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
OUTILS ROBUSTES, MOITIÉ PRIX

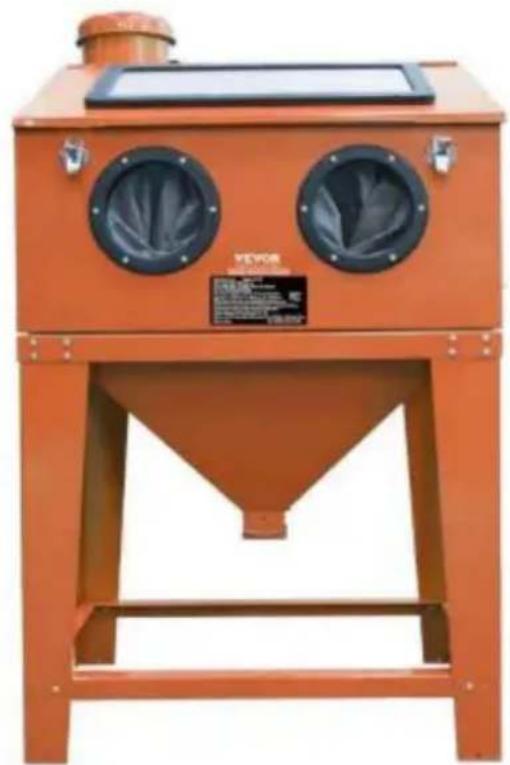

ARMOIRE DE SABLEUSE
MODÈLE : SBC220BF

BESOIN D'AIDE ? CONTACTEZ-NOUS !
Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous
contacter : Support technique et certificat de garantie électronique www.vevor.com/support
Il s'agit des instructions originales. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.
CARACTÉRISTIQUES
| CHARACTERISTIQUE | VALEUR |
| 9,5 PCM à 90 PSIConsommation d'air moyenne | |
| Capacité abrasive | 40LB |
| Fenêtre de visualisation | 570MM (L)* 26,5MM(H) |
| Zone de travail | 828MMx542MMx548MM |
| Buses incluses | 4,5MM,5MM,6MM,7MM |
| Pression de fonctionnement maximale | 40-120 livres par pouce carré |
AVERTISSEMENT DE SÉCURITÉ ET PRÉCAUTIONS

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire les instructions du manuel avec soin.
- Gardez la zone de travail propre et bien éclairée. Les bancs encombrés et les zones sombres augmentent les risques de choc électrique, d'incendie et de blessures corporelles.
- N'utilisez pas l'outil dans des atmosphères explosives, comme en présence de liquides, de gaz ou de poussières inflammables. L'outil est capable de créer des étincelles entraînant l'inflammation des poussières ou des fumées.
- Éloignez les spectateurs, les enfants et les visiteurs pendant l'utilisation de l'outil. Les distractions peuvent entraîner une perte de contrôle de l'outil.
- Restez vigilant. Regardez ce que vous faites et faites preuve de bon sens lorsque vous utilisez l'outil. N'utilisez pas l'outil lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil augmente le risque de blessures aux personnes.
- Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux. Attachez les cheveux longs. Gardez les cheveux, les vêtements et les gants éloignés des pièces mobiles. Des vêtements amples, des bijoux ou des cheveux longs augmentent le risque de blessures corporelles en raison de leur coincement dans les pièces mobiles.
- Évitez les démarrages involontaires. Assurez-vous que la gâchette est relâchée avant de
connecter l'outil à l'alimentation en air. Ne connectez pas l'outil à l'alimentation en air avec la gâchette enfoncée.
- Ne vous penchez pas trop. Gardez une bonne assise et un bon équilibre à tout moment. Un bon appui et un bon équilibre permettent un meilleur contrôle de l'outil dans des situations inattendues.
- Utilisez un équipement de sécurité. Un masque anti-poussière, des chaussures de sécurité antidérapantes et un casque de sécurité doivent être utilisés selon les conditions applicables.
- Portez toujours des lunettes de protection. Portez des lunettes de sécurité approuvées par l'ANSI.
- Portez toujours une protection auditive lorsque vous utilisez l'outil. Une exposition prolongée à un bruit de haute intensité peut provoquer une perte auditive.
UTILISATION ET ENTRETIEN DES OUTILS
- Utilisez des pinces ou un autre moyen pratique pour sécuriser et soutenir la pièce à travailler sur une plate-forme stable. Tenir l'ouvrage à la main ou contre le corps est instable et peut entraîner une perte de contrôle.
- Ne forcez pas l'outil. Utilisez l'outil approprié pour l'application. Le bon outil fera le travail mieux et de manière plus sûre au rythme pour lequel l'outil est conçu.
- N'utilisez pas l'outil si l'interrupteur ne l'allume pas ou ne l'éteint pas. Tout outil qui ne peut pas être contrôlé avec l'interrupteur est dangereux et doit être réparé.
- Débranchez l'outil de la source d'air avant d'effectuer des réglages, de changer d'accessoires ou de ranger l'outil. De telles mesures de sécurité préventives
réduisent le risque de démarrage involontaire de l'outil. Éteignez et détachez l'air
d'alimentation, évacuez en toute sécurité toute pression d'air résiduelle et relâchez l'accélérateur et/ou mettez l'interrupteur en position d'arrêt avant de quitter la zone de travail.
- Rangez l'outil lorsqu'il est inutilisé, hors de portée des enfants et autres personnes non formées. Un outil est dangereux entre les mains d'utilisateurs non formés.
- Vérifiez le mauvais alignement ou le grippage des pièces mobiles, la rupture des pièces et toute autre condition affectant le fonctionnement de l'outil. S'il est endommagé, faites-le entretenir avant utilisation. De nombreux accidents sont causés par des outils mal entretenus. Il existe un risque d'éclatement si l'outil est endommagé.
- Utilisez uniquement les accessoires identifiés par le fabricant pour le modèle d'outil spécifique. L'utilisation d'un accessoire non destiné à être utilisé avec le modèle d'outil augmente le risque de blessures corporelles.
ASSEMBLAGE

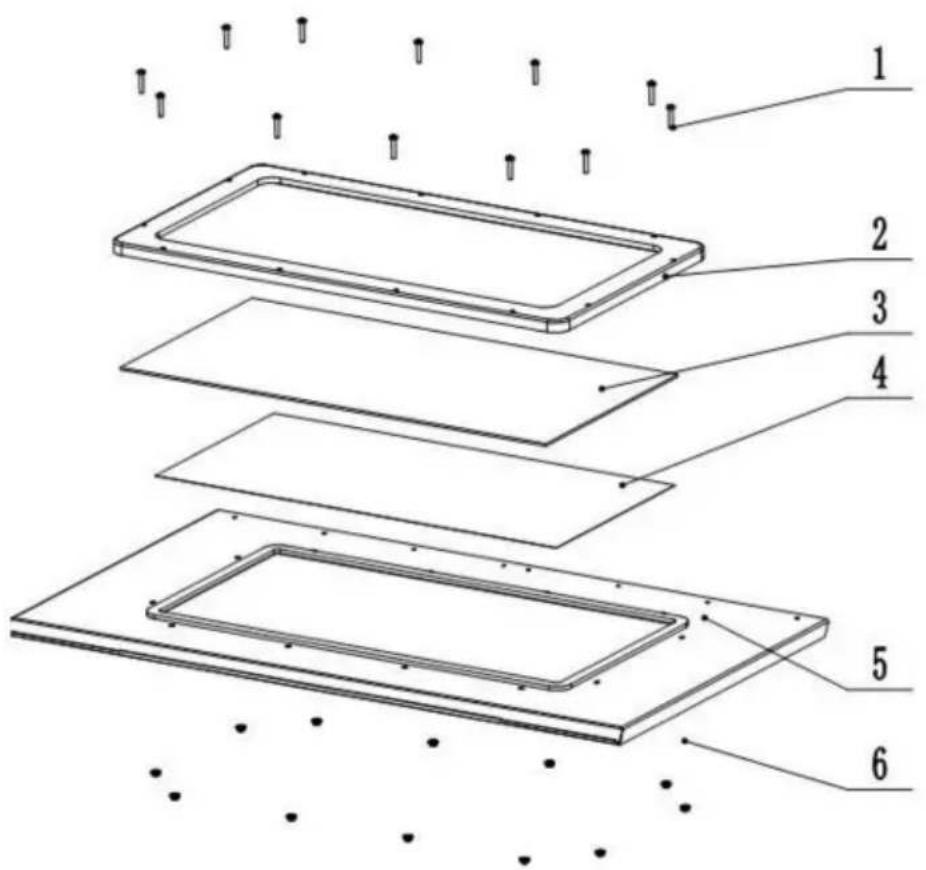

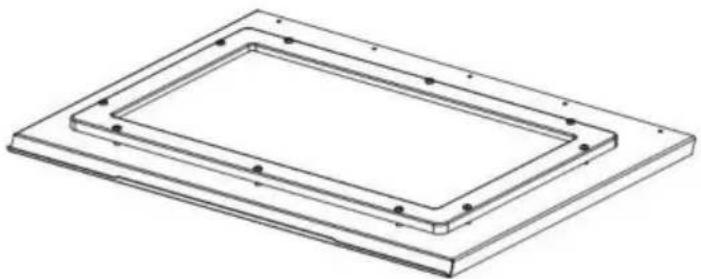

Étape 1 : Assemblez la fenêtre de visualisation
Placez le plexiglas (n°3) sur lequel est collé le film protecteur (n°4) sur la feuille de fenêtre (n°5), puis recouvrez le cadre en plastique (n°2). Fixez les 3 parties ci-dessus à l'aide d'une vis à tête cylindrique cruciforme et d'un écrou M5*25 (n°1 et 6).
Remarque :
Le côté avec le film protecteur (n°4) en plexiglas doit être vers le bas.

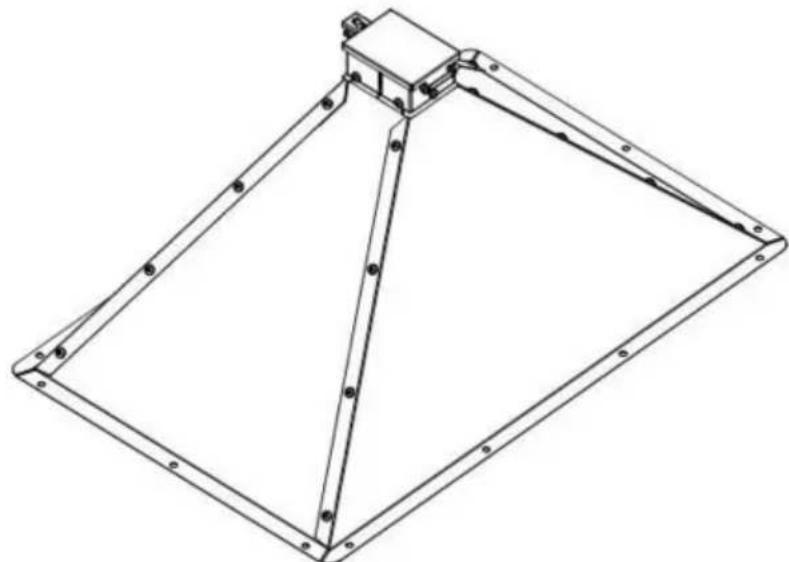

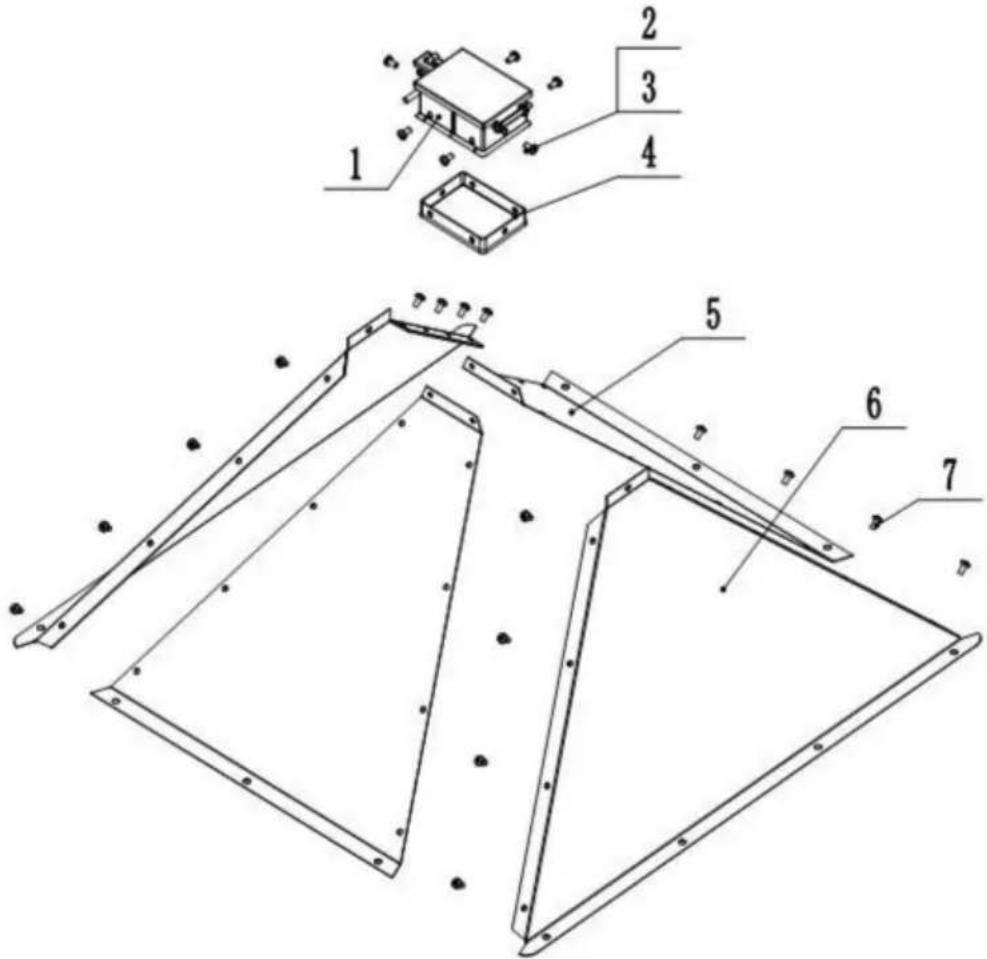

Étape 2 : Assemblez l'entonnoir à sable 1. Connectez la grande plaque d'entonnoir (n°6) à la petite plaque d'entonnoir (n°5) à l'aide d'une vis à tête cylindrique M6*8 (n°7), d'une rondelle et d'un écrou (n°3). Enroulez autour de l'embouchure de l'entonnoir avec de la mousse d'étanchéité (2 cercles). Fixez la boîte à entonnoir (n°1) avec l'entonnoir à l'aide d'une vis à tête cylindrique M6*12 (n°2) et d'un écrou à bride (n°3).

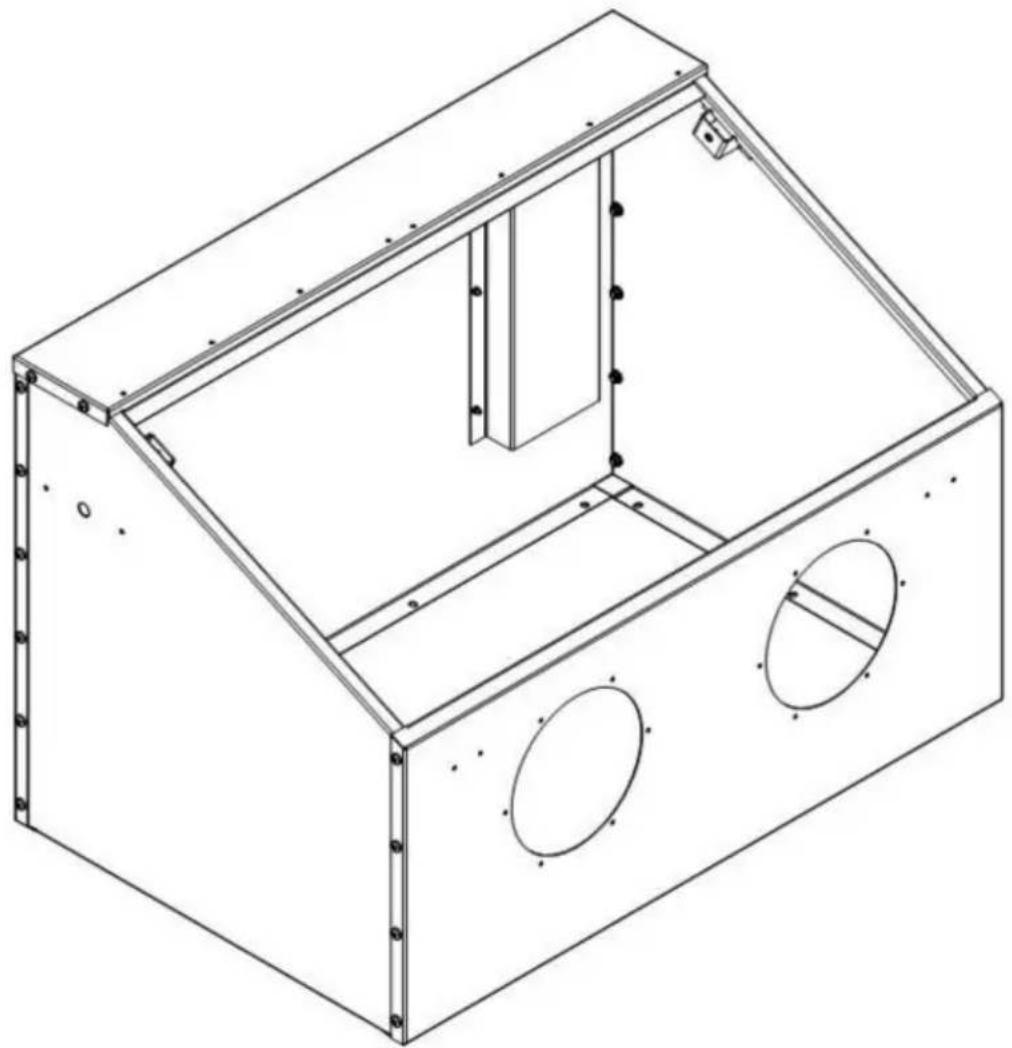

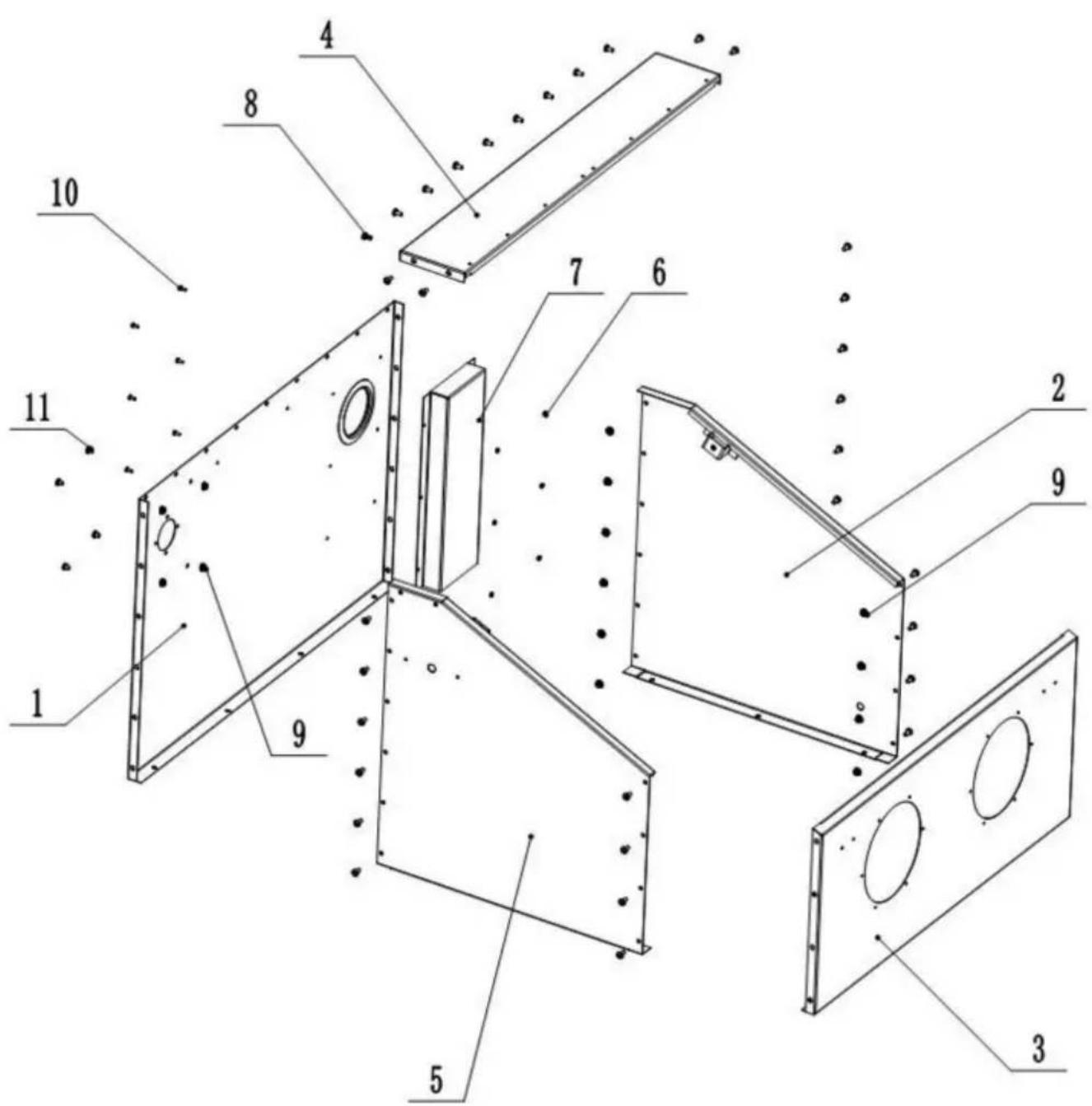

Étape 3 : Assemblez l'armoire

- Connectez la plaque d'armoire gauche (n°5), la plaque d'armoire droite (n°2) à la plaque arrière (n°1) par vis M6*12 (n°8).
- Connectez la plaque avant (n°3) aux plaques d'armoire gauche et droite à l'aide d'une vis M6*12.
- Fixez la plaque supérieure de l'armoire (n°4) avec les plaques d'armoire arrière, gauche et droite par vis M6*12.
- Fixez le couvercle d'entrée d'air (n°7) à la plaque arrière à l'aide d'une vis M4*10.
- Vissez M6*8 (n°11 et 9) dans les 4 trous de la plaque arrière.
Remarque : Les 4 trous préparent l'assemblage du collecteur de poussière. Si vous assemblez le collecteur de poussière, bouchez les trous des brides avec des vis avant de travailler.

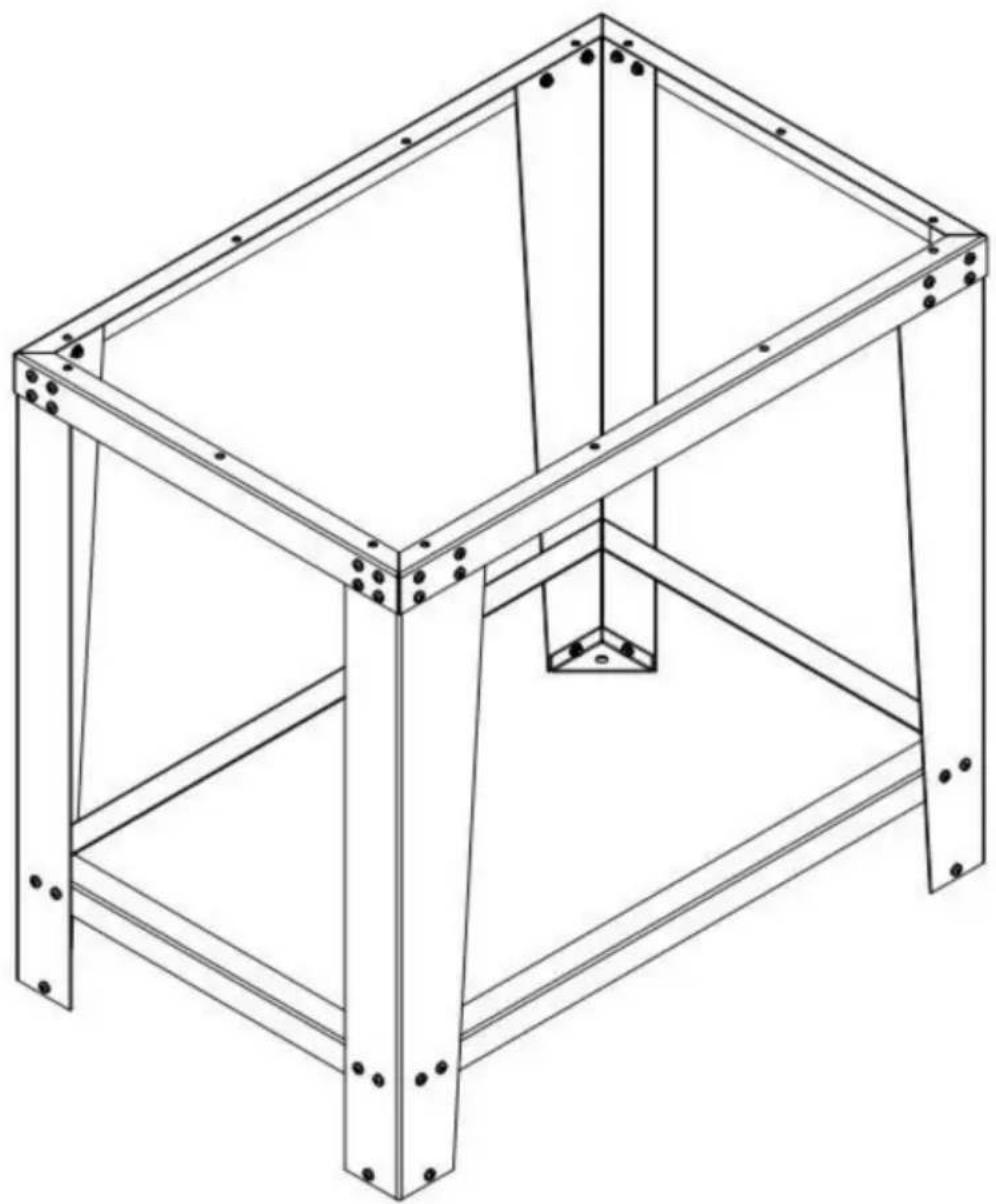

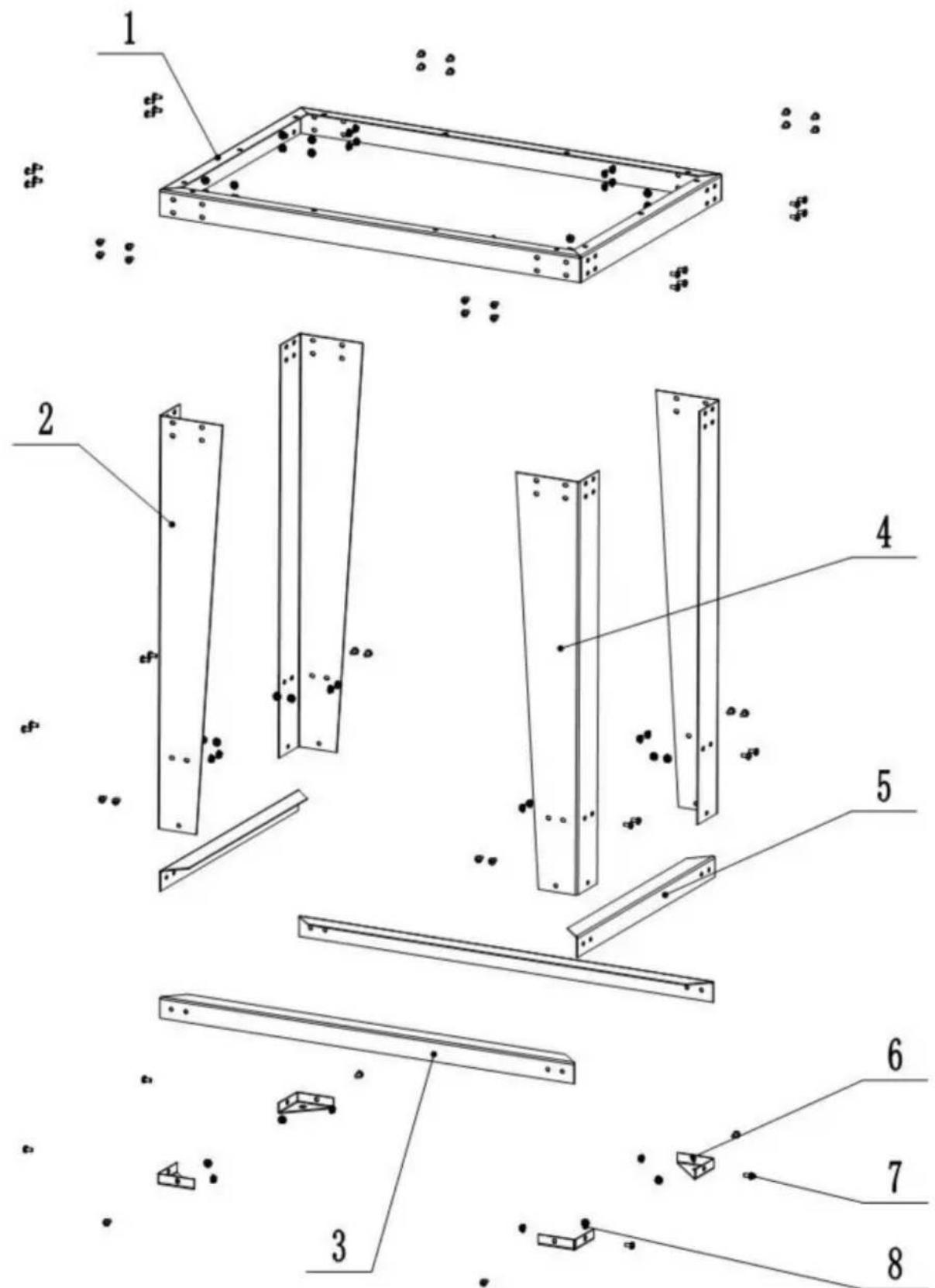

Étape 4 : Assembler le pied

- Fixez le triangle (n°6) aux pieds (n°4) à l'aide de la vis M6*12 (n°7) et de l'écrou à bride (n°8).
- Fixez les pieds gauche (n°2) et droit (n°4) au cadre de pied (n°1) à l'aide de la vis M6*12 et de l'écrou à bride.
- Fixez le raidisseur long (n°3) et le raidisseur court (n°5) aux quatre pieds à l'aide de vis M6*12 et d'écrous à bride.

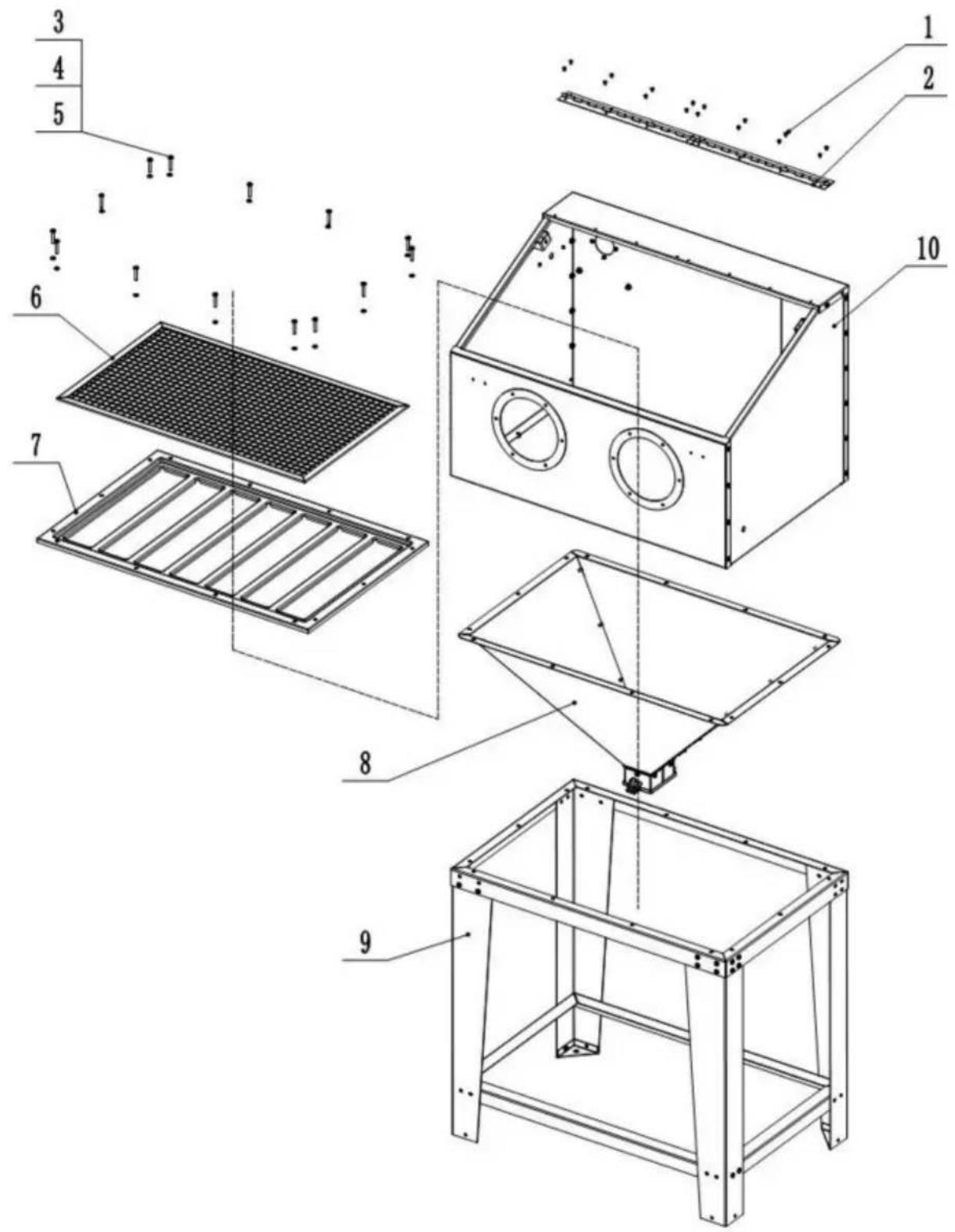

Étape 5 : Assemblez l'armoire et les pieds

- Placez l'entonnoir à sable (n°8) dans le cadre des pieds (n°9).
- Placez l'armoire entière (n°10) dans le cadre des pieds.
- Placez le cadre en filet (n°7) dans l'armoire et fixez-le avec les pieds à l'aide de la vis M6*35.
No.3), rondelle (No.4) et écrou (No.5).
- Placez le filet de travail (n°6) dans l'armoire.

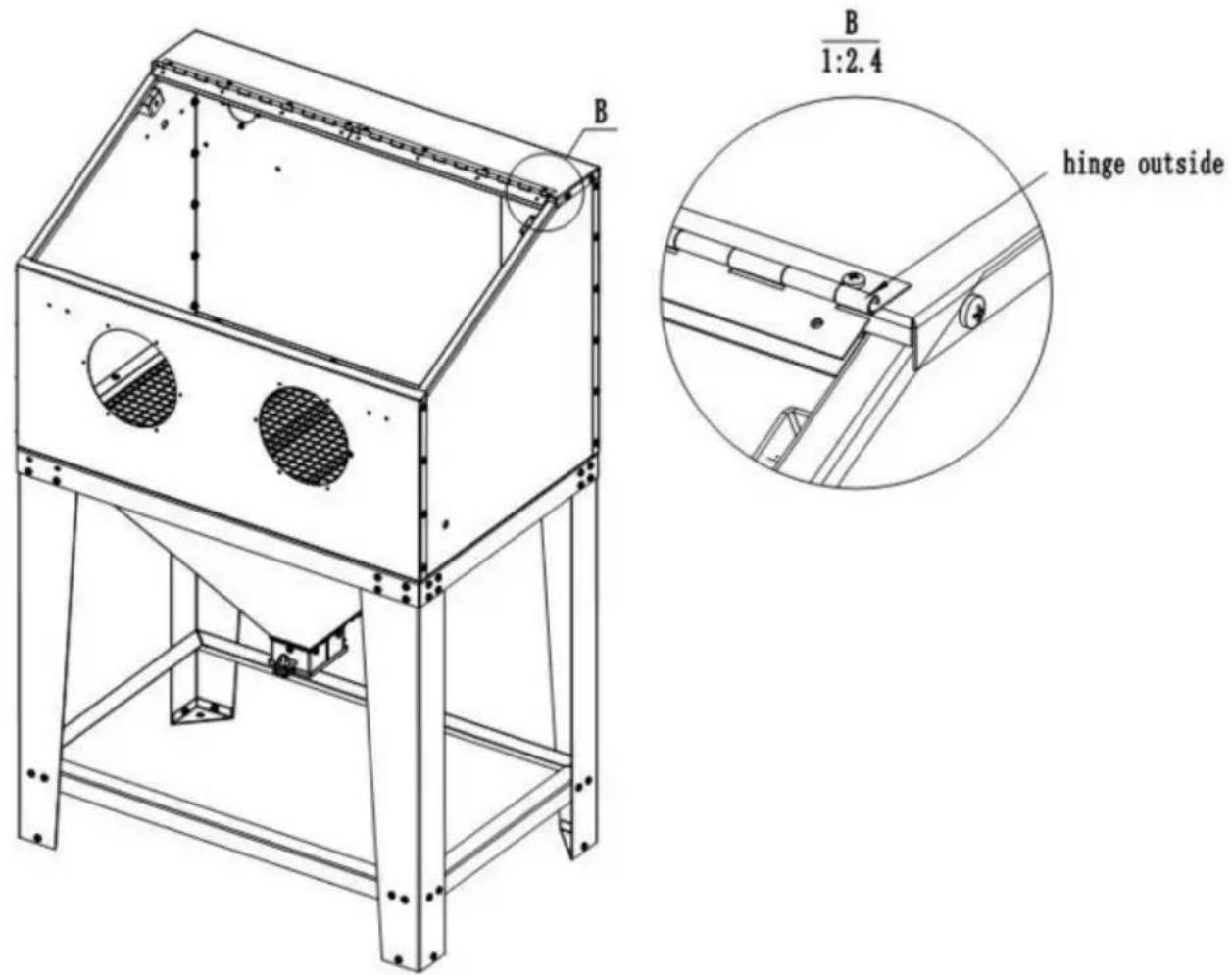

- Fixez les charnières (n°2) avec l'armoire à l'aide de la vis M4*10 et de l'écrou.
Remarque : veuillez faire attention au sens lors de l'assemblage de la charnière (montrer comme sur la photo).

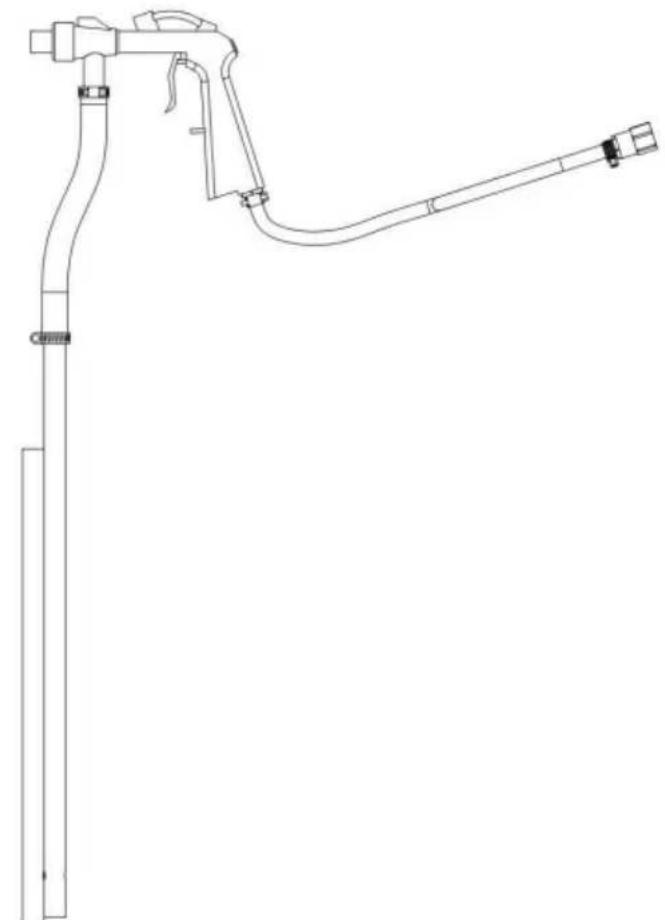

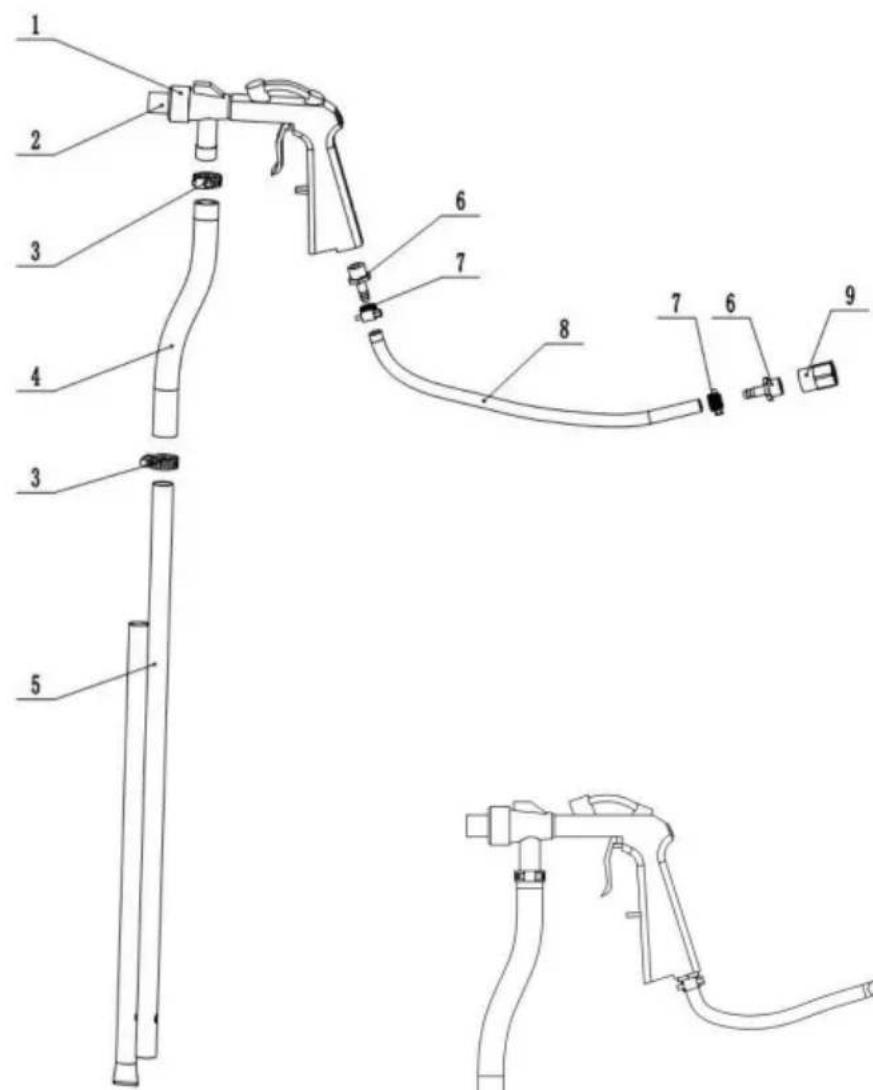

Étape 6 : Assembler le pistolet de sablage

- Connectez le tuyau de sable (n°4) avec le pistolet (n°2) et le collier (n°3). Connectez le tuyau de sable (n°5) dans le tuyau de sable et serrez-le fermement.
- Connectez le tuyau d'air (n° 8) au piston et fixez-le (n° 7). Puis connectez le connecteur d'air (n° 6) et le connecteur à filetage intérieur (n° 9). Veuillez enrouler 5 tours de ruban téflon dans le sens des aiguilles d'une montre sur le connecteur d'air pour éviter les fuites.

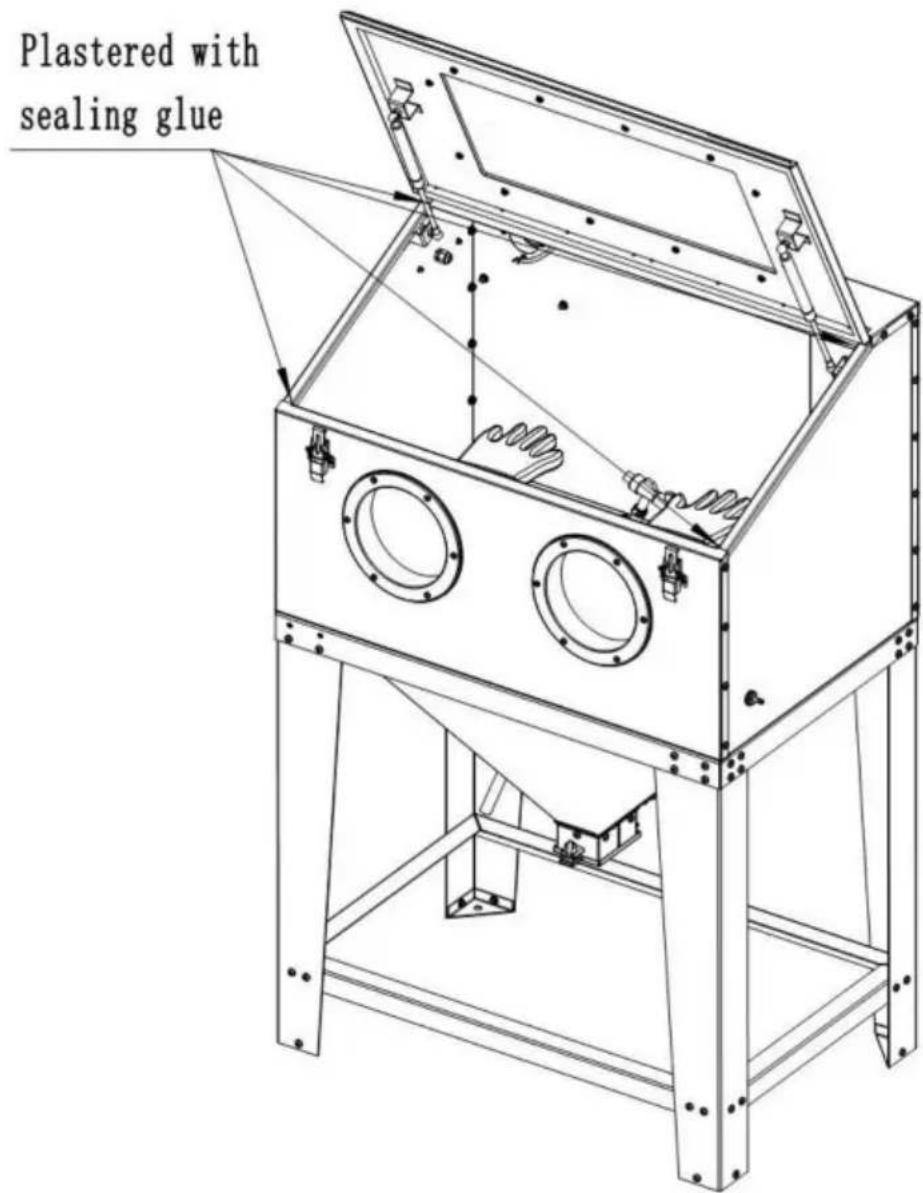

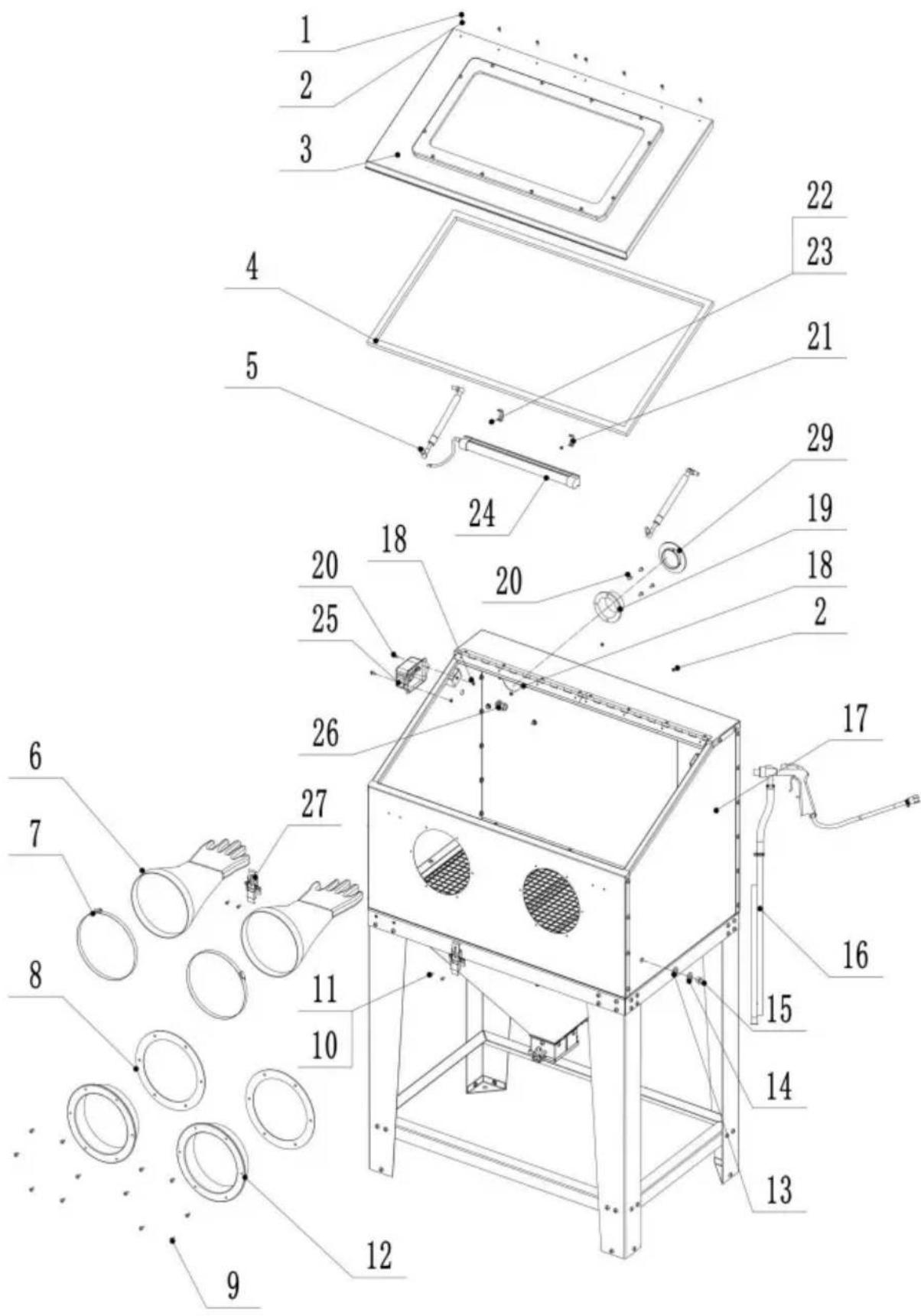

Étape 7 : Assemblage de la machine complète

Remarque : Appliquez du mastic au niveau des joints des quatre coins et laissez sécher 24 heures avant utilisation.
- Installez l'ensemble du pistolet de sablage (n° 6) à l'intérieur de l'armoire (n° 17), placez le caoutchouc (n° 14) et la rondelle métallique (n° 13) sur le connecteur d'air (n° 15). Puis insérez-le à partir du trou de la plaque de l'armoire droite et vissez avec le connecteur à filetage intérieur. Veuillez noter d'enrouler du ruban téflon sur le connecteur si nécessaire, pour vous assurer qu'il n'y a pas de fuite d'air.
- Assemblez le fixateur de gants (n° 12) avec la rondelle en caoutchouc (n° 8) sur la plaque avant de l'armoire, à l'aide de vis ST4,8*14 (n° 9). Fixez les gants (n° 6) au bord en plastique et serrez-les fermement (n° 7). Il doit être actionné depuis l'intérieur.
- Installez le casier de porte (n° 27) dans la plaque avant de l'armoire à l'aide d'une vis M4*10 (n° 10) et d'un écrou (n° 11).
- Fixez les clips de la lampe (n° 21) à la plaque arrière de l'armoire à l'aide de la vis M4*10 (n° 22) et de l'écrou (n° 23). Verrouillez la lampe (n° 24), placez le câble de la lampe dans le joint d'étanchéité (n° 26), insérez le joint dans le trou de la plaque de l'armoire gauche et vissez-le fermement. Connectez le câble de la lampe au boîtier de commutation (n° 25) et fixez le boîtier sur l'armoire à l'aide d'une vis M5*10 (n° 20) et d'un écrou (n° 18).
- Installez la bride (n° 19) à l'aide de la vis M5*10 (n° 20) et de l'écrou (n° 18) sur la plaque arrière de l'armoire, si aucun dépoussiéreur n'est nécessaire, et vissez les quatre autres trous. Si le dépoussiéreur est attaché, il n'est pas nécessaire d'installer la bride, il suffit de visser les quatre trous de la bride.
- Installez la plaque supérieure avec la fenêtre de visualisation (n° 3) sur la charnière à l'aide d'une vis M4*10 (n° 1) et de l'écrou (n° 2).
- Fixez le ressort à gaz (n° 5) à la fenêtre de visualisation et au meuble.
- Collez la mousse d'étanchéité (n° 4) autour de l'intérieur de la fenêtre de visualisation.
Note :
- Le joint d'étanchéité doit être dévissé, puis insérez les fils et vissez à nouveau.
- Les pièces en acier inoxydable du ressort pneumatique doivent être orientées vers le bas.
EXIGENCES D'AIR :
Pour de meilleurs résultats, nous recommandons un bon compresseur d'air de 5 CV. Un petit combo buse/jet d'air est utilisé avec un compresseur d'air 3HP.
LISTE DES PIÈCES
| Non | Nom | Qté. | Non | Nom | Qté |
| 1 | tapis triangulaire | 4 32 | Ruban télcon | 1 | |
| 2 | buses (5, 6, 7) | 3 33 | mastic silicone | 1 | |
| 3 | Joint d'étanchéité | 1 34 | Ressort à gaz | 2 | |
| 4 | Boitier de commutation | 1 35 | Bride | 1 | |
| Boîte à 5 entonnoirs | 1 36 | Couvercle de bride | 1 | ||
| 6 | Pistolet de sablage (avec 1 buse+1 connecteur d'air) | 1 | 37 | Connecteur à filetage interieur 1/4" | 1 |
| 7 | Mousse d'étanchéité 3M | 1 | 38 Tuyau de sable | 1 | |
| 8 | Pince à lampe | 2 39 | Tuyau de sable | 1 | |
| Lampe à 9 LED | 1 | 40 Film protecteur en plexiglas 3 | |||
| 10 | Porte casier | 2 41 | Cadre de fenêtre | 1 | |
| 11 | Plexiglas (avec 1 film) | 1 | 42 Plaque de fenêtre | 1 | |
| 12 | Plaque avant du coffret | 1 | 43 Cadre de filet | 1 | |
| 13 | Plaque arrêté du coffret | 1 44 | Filet de travail | 1 | |
| 14 | Plaque supérieure du meuble | 1 | 45 petite plaque entonnoir | 2 | |
| 15 | Plaque d'armoire droite | 1 | 46 Jambe gauche | 2 | |
| 16 | Plaque d'armoire gauche | 1 | 47 Jambe droite | 2 | |
| 17 | Piètement | 1 | 48 Tuyau d'air | 1 | |
| 18 | Raidisseur long | 2 49 | Mousse d'étanchéité | 1 | |
| 19 | raidisseur court | 2 50 | Raccord d'air 1/4-Ø6 | 2 | |
| 20 | Charnière | 2 51 | Gant (paire) | 1 | |
| 21 | Fixateur de gants | 2 52 | Couvercle d'entrée d'air | 1 | |
| 22 | Pince à gants | 2 53 | Transformateur | 1 | |
| 23 Rondelle de fixation de gants | 2 54 | Manuel | 1 |
| 24 Vis à tête cylindrique cruciforme M4*10 | 26 55 | Croix faisée visM4*10 | |
| 25 Vis à tête cylindrique cruciforme M5*25 | 12 56 | Collier Ø16-Ø25 | 2 |
| 26 Écrou à bride hexagonale M5 | 18 57 | Collier Ø8-Ø12 | 2 |
| 27 Vis à tête cylindrique cruciforme M5*10 | 6 58 | Vis à tête cylindrique cruciforme M6*12 | |
| 28 Vis à tête cylindrique cruciforme M6*35 | 14 59 | Vis autotaraudeuse ST4.8*14 | |
| 29 Écrou à bride hexagonale M6 | 129 60 | Écrou hexagonal M4 | 28 |
| 30 Vis à tête cylindrique cruciforme | M6*8 | 20 61 | Rondelle en caoutchouc Ø12,51 |
| 31 Rondelle acier Ø6 | 14 62 | Rondelle acier Ø13 | 1 |
Note importante :
- Pour des raisons logistiques, quelques tôles peuvent devenir légèrement déformées, ce qui pourrait être corrigé par des outils simples. Normalement, c'est facile à faire. Mais veuillez consulter le service client si la correction n'est toujours pas en place après avoir essayé. Le personnel du service client fournira des solutions appropriées à temps.
- La mousse d'étanchéité peut être percée avec un tournevis avant assemblage pour faciliter l'installation des vis (les trous seraient cachés par de la mousse d'étanchéité).
Informations FCC
ATTENTION : Changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement !
Cet appareil est conforme à la partie 15 des règles FCC. L'exploitation est soumise aux deux conditions suivantes :
1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences pouvant provoquer un fonctionnement indésirable.
AVERTISSEMENT : les changements ou modifications apportés à ce produit qui ne sont pas expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser le produit.
Remarque : Ce produit a été testé et déclaré conforme aux limites d'un appareil numérique de classe B conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.
Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie qu'aucune interférence ne se produise dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en allumant le produit, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes.
- Réorientez ou déplacez l'antenne de réception. Augmentez la distance entre le produit et le récepteur.
- Connectez le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.
- Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
ÉLIMINATION CORRECTE

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que le produit nécessite une collecte séparée des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets domestiques,
mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Shanghai 200 000 CN.
Importé en Australie : SIHAO PTY LTD. 1 RUE ROKEVAASTWOOD NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITEE.
Assistance technique et certificat de garantie
électronique www.vevor.com/support
