Typ produktu	Pneumatyczna szafka do piaskowania
Marka	Vevor
Model	SBC220BF
Strefa robocza (Dł.×Szer.×Wys.)	828 mm × 542 mm × 548 mm
Okno obserwacyjne (Dł.×Wys.)	570 mm × 26,5 mm
Pojemność na ścierniwo	40 lb (≈ 18 kg)
Dołączone dysze	4,5 mm, 5 mm, 6 mm, 7 mm
Średnie zużycie powietrza	9,5 PCM przy 90 PSI
Ciśnienie robocze	40 – 120 PSI (≈ 2,8 – 8,3 bar)
Zalecany kompresor	5 KM dla optymalnych wyników, minimum 3 KM
Zasilanie elektryczne (lampa)	Wbudowany transformator, lampa LED 24 V
Materiał obudowy	Blacha stalowa z powłoką antykorozyjną
Dołączone rękawice	1 para rękawic odpornych na ścieranie
Pistolet do piaskowania	Dołączony z dyszą i złączem powietrza
System odzysku	Wbudowany lej, możliwość dodania odpylacza
Bezpieczeństwo	Obowiązkowe noszenie rękawic, okulary ochronne, ochrona słuchu
Konserwacja	Regularnie sprawdzaj uszczelki, czyść okno, spuszczaj wilgoć z kompresora
Możliwość naprawy	Części zamienne dostępne: dysze, rękawice, uszczelki, pistolet, węże itp.
Certyfikaty	Zgodne z FCC Part 15, dyrektywą WEEE 2012/19/UE
Gwarancja	Elektroniczny certyfikat gwarancji na www.vevor.com/support

Często zadawane pytania - SBC220BF Vevor

Jakie rodzaje ścierniw mogę stosować w szafce SBC220BF?

Można używać ścierniw takich jak piasek, śrut stalowy, korund lub mikrokulki szklane. Zalecana granulacja wynosi od 30 do 120 mesh.

Jaki kompresor powietrza jest potrzebny do tej szafki?

Zalecany jest kompresor o mocy co najmniej 5 KM (około 3,7 kW) dla optymalnego użytkowania. Kompresor o mocy 3 KM może wystarczyć do małych prac, ale przepływ powietrza musi wynosić co najmniej 9,5 PCM przy 90 PSI.

Jak zmontować okno obserwacyjne?

Umieść pleksę z folią ochronną skierowaną w dół na arkuszu okna, a następnie przykryj plastikową ramką. Całość przymocuj śrubami M5×25 i nakrętkami.

Jakie jest maksymalne dopuszczalne ciśnienie powietrza?

Maksymalne ciśnienie robocze wynosi 120 PSI (około 8,3 bar). Nie przekraczaj tego limitu, aby uniknąć ryzyka pęknięcia.

Jak konserwować szafkę do piaskowania?

Po każdym użyciu opróżnij ścierniwo i wyczyść wnętrze. Sprawdź stan uszczelek okna i rękawic. W razie potrzeby nasmaruj pistolet do piaskowania. Przechowuj szafkę w suchym miejscu.

Czy mogę używać szafki bez odpylacza?

Tak, możesz używać szafki bez odpylacza. W takim przypadku zamontuj dostarczoną zaślepkę, aby zamknąć przewidziany otwór. Zaleca się noszenie maski przeciwpyłowej nawet przy zamkniętej szafce.

Jak wymienić dysze do piaskowania?

Odkręć nakrętkę mocującą pistoletu, wyjmij zużytą dyszę i włóż nową dyszę (4,5/5/6/7 mm w zależności od pracy). Dokręć mocno. Użyj taśmy teflonowej na gwintach, aby zapobiec wyciekom.

Co zrobić, jeśli okno obserwacyjne się porysuje?

Pleksa jest dostarczana z folią ochronną. Możesz usunąć tę folię po montażu. W przypadku zarysowań wymień pleksę. Do czyszczenia używaj miękkiej ściereczki i wody z mydłem, bez agresywnych rozpuszczalników.

Jakie są podstawowe środki ostrożności?

Zawsze noś okulary ochronne, rękawice i ochronniki słuchu. Upewnij się, że miejsce pracy jest dobrze wentylowane. Nigdy nie kieruj pistoletu w stronę osoby. Odłącz dopływ powietrza przed jakąkolwiek interwencją.

Jak skontaktować się z obsługą klienta Vevor?

Wejdź na www.vevor.com/support, aby uzyskać pomoc techniczną i elektroniczny certyfikat gwarancji. Możesz również skorzystać z formularza kontaktowego na stronie.

INSTRUKCJA OBSŁUGI SBC220BF Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

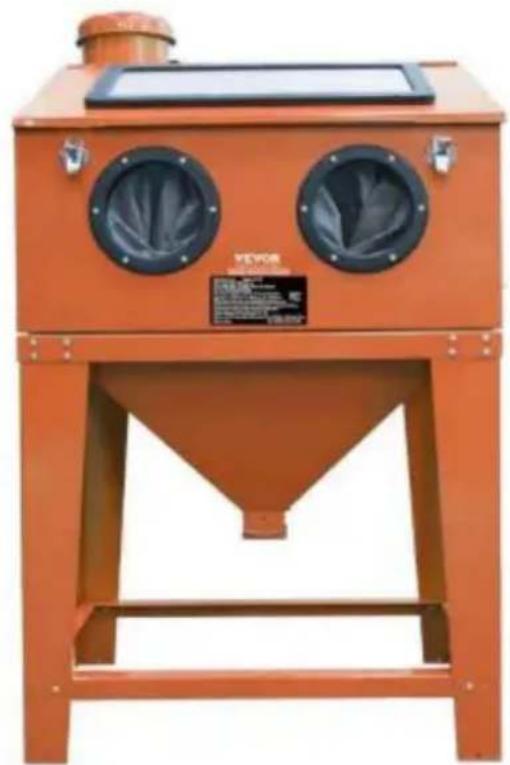

SZAFA DO PIASKOWANIA MODEL: SBC220BF

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii tych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

SZAFA DO PIASKOWANIA

MODEL: SBC220BF

POTRZEBUJE POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt. Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się aktualizacje technologii lub oprogramowania naszego produktu.

SPECYFIKACJE

CHARAKTERYSTYKA	WARTOŚC
Średnie zużyciegowietrza	9,5 CFM przy 90 PSI
Wydajnosćscierna	40 funtew
Okno widokowe	570 MM (szer.)*26,5 MM (wys.)
Obszar roboczy	828 mm x 542 mm x 548 mm
Dolaczone dysze	4,5 MM, 5 MM, 6 MM, 7 MM
Maksymalne ciasnienie robocze	40-120 psi

OSTRZEŻENIA I PRZESTROGI DOTYCZĄCE BEZPIECZEŃSTWA

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję obsługi.

1. Utrzymuj miejsce pracy w czystości i odpowiednio oświetlone. Zagracone ławki i ciemne obszary zwiększają ryzyko porażenia prądem, pożaru i obrażeń osób.
2. Nie używaj narzędzia w atmosferze wybuchowej, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Narzędzie jest w stanie wytworzyć iskry powodujące zapalenie pyłu lub oparów.
3. Trzymaj osoby postronne, dzieci i osoby odwiedzające z daleka podczas obsługi narzędzia. Rozproszenie uwagi może spowodować utratę kontroli nad narzędziem.
4. Zachowaj czujność. Uważaj, co robisz i kiedy to robisz, kieruj się zdrowym rozsądkiem podczas obsługi narzędzia. Nie używaj narzędzia, będąc zmęczonym lub pod wpływem narkotyków, alkoholu czy leków. Chwila nieuwagi podczas obsługi narzędzia zwiększa ryzyko obrażeń osobistych.
5. Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuterii. Zawiąż długie włosy. Trzymaj włosy, odzież i rękawice z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy zwiększają ryzyko obrażeń w wyniku przybywania złapanym przez ruchome części.
6. Unikaj niezamierzonego uruchomienia. Upewnij się, że spust został wcześniej zwolniony

przed podłączeniem do źródła powietrza. Nie podłączaj narzędzia do źródła powietrza za pomocą węża.

1. Nie przesadzaj. Przez cały czas utrzymuj właściwą postawę i równowagę. Właściwa stabilność i równowaga umożliwiają lepszą kontrolę nad narzędziem w nieoczekiwanych sytuacjach.
2. Używaj sprzętu ochronnego. Maska przeciwpyłowa, antypoślizgowe obuwie ochronne i kask należy stosować w odpowiednich warunkach.
3. Zawsze noś ochronę oczu. Nosić okulary ochronne zatwierdzone przez ANSI.
4. Podczas korzystania z narzędzia zawsze noś ochronę słuchu. Przedłużone narażenie na hałas o dużej intensywności może spowodować utratę słuchu.

UŻYWANIE I KONSERWACJA NARZĘDZI

1. Użyj zacisków lub innego praktycznego sposobu, aby zabezpieczyć i podeprzeć pracę

element na stabilnej platformie. Trzymanie pracy ręką lub przy ciele jest

niestabilne i może doprowadzić do utraty kontroli.

1. Nie używaj narzędzia na siłę. Użyj odpowiedniego narzędzia do aplikacji. Właściwe narzędzie

wykona pracę lepiej i bezpieczniej, w tempie, do jakiego narzędzie zostało zaprojektowane.

1. Nie używaj narzędzia, jeśli przycisk nie włącza lub nie wyłącza narzędzia. Dowolne narzędzie,

których nie można kontrolować za pomocą wyłącznika, jest niebezpieczne i należy je naprawić.

1. Odłącz narzędzie od źródła powietrza przed dokonaniem jakichkolwiek regulacji, wymiany akcesoriów lub

przechowywaniem narzędzia. Takie zapobiegawcze środki bezpieczeństwa

zmniejszą ryzyko niezamierzonego uruchomienia narzędzia. Wyłącz i odłącz dopływ powietrza

zasilania, bezpiecznie rozładuj pozostałe ciśnienie powietrza i zwolnij przepustnicę i/lub

przed opuszczeniem obszaru roboczego należy ustawić wyłącznik w pozycji wyłączonej.

1. Przechowuj narzędzie, gdy jest nieużywane, poza zasięgiem dzieci i innych nieprzeszkolonych osób

osób. Narzędzie jest niebezpieczne w rękach nieprzeszkolonych użytkowników.

1. Sprawdź, czy nie występuje niewspółosiowość lub zakleszczenia ruchomych części, pęknięcia, czy inne

czynniki mające wpływ na działanie narzędzia. Jeśli jest uszkodzone, należy je mieć

narzędzie serwisowane przy użyciu. Wiele wypadków jest spowodowanych źle konserwowanym narzędziem.

W przypadku uszkodzenia narzędzia istnieje ryzyko obrażeń.

1. Używaj wyłącznie akcesoriów określonych przez producenta dla danego urządzenia

konkretny model narzędzia. Korzystanie z akcesoriów nieprzeznaczonych do użytku z konkretnym urządzeniem

model narzędzia, zwiększa ryzyko obrażeń osob.

MONTAŻ

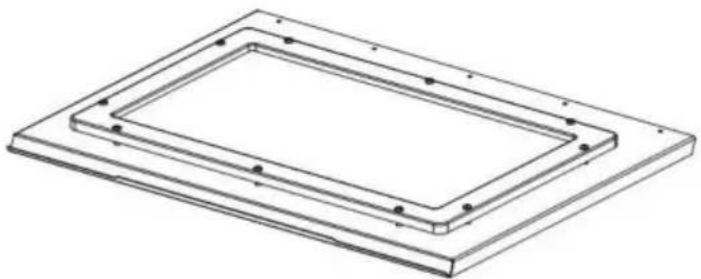

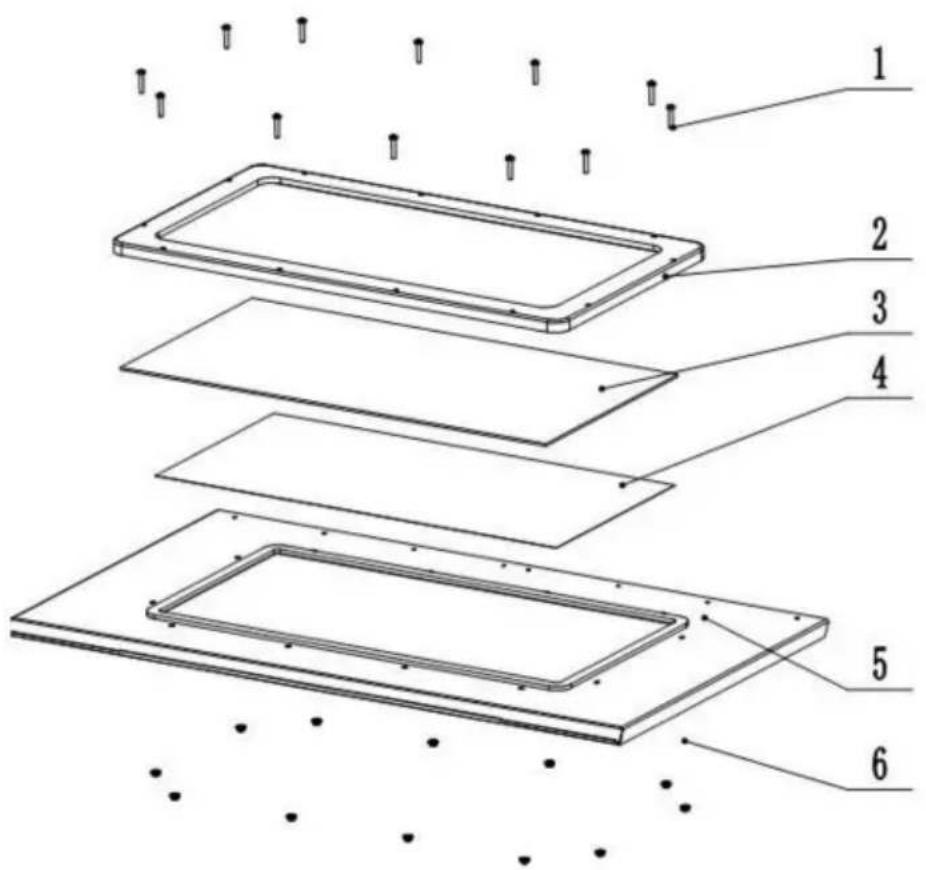

Krok 1: Zamontuj okno podglądu

Umieść plexi (nr 3) z naklejoną folią ochronną (nr 4) na szybie (nr 5), a następnie zakryj plastikową ramę (nr 2). Zamocuj powyższe 3 części za pomocą śrub z łbem krzyżowym i nakrętki M5*25 (nr 1 i 6).

Notatka:

Strona z folią ochronną (nr 4) z plexi powinna być skierowana w dół.

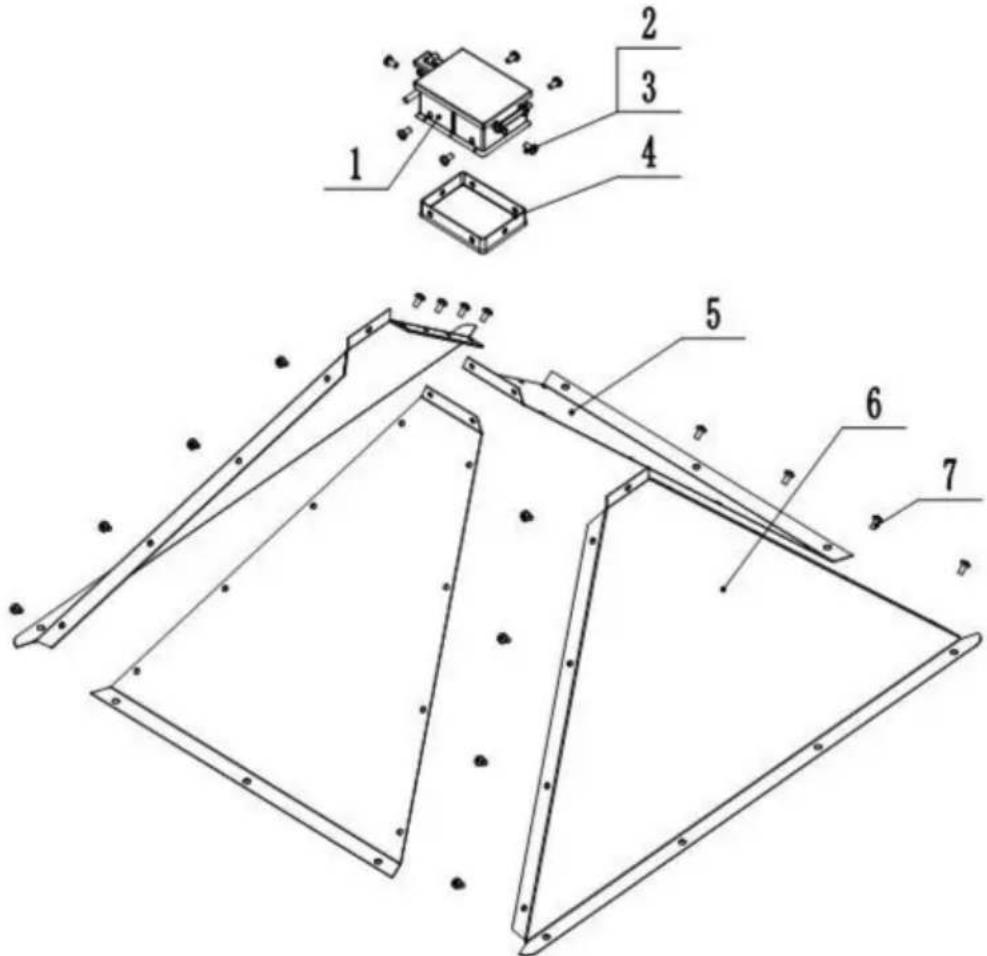

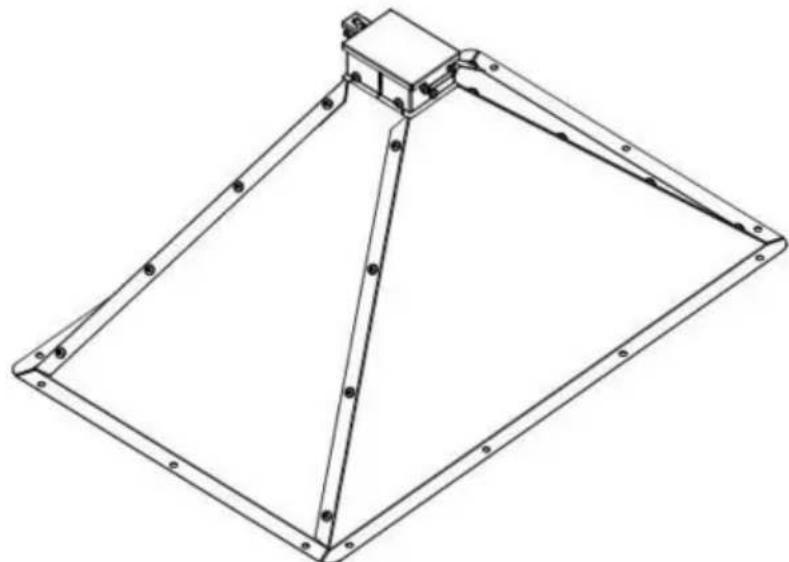

Krok 2: Zmontuj lejek do piasku

1. Połącz dużą płytę lejka (nr 6) z małą płytą lejka (nr 5) za pomocą śrub M6 8 z łbem stożkowym (nr 7), podkładki i nakrętki (nr 3). Owiń wylot lejka pianką uszczelniającą (2 kółka). Zamocuj skrzynkę lejka (nr 1) za pomocą śrub M6 12 z łbem stożkowym (nr 2) i nakrętki kołnierzowej (nr 3)

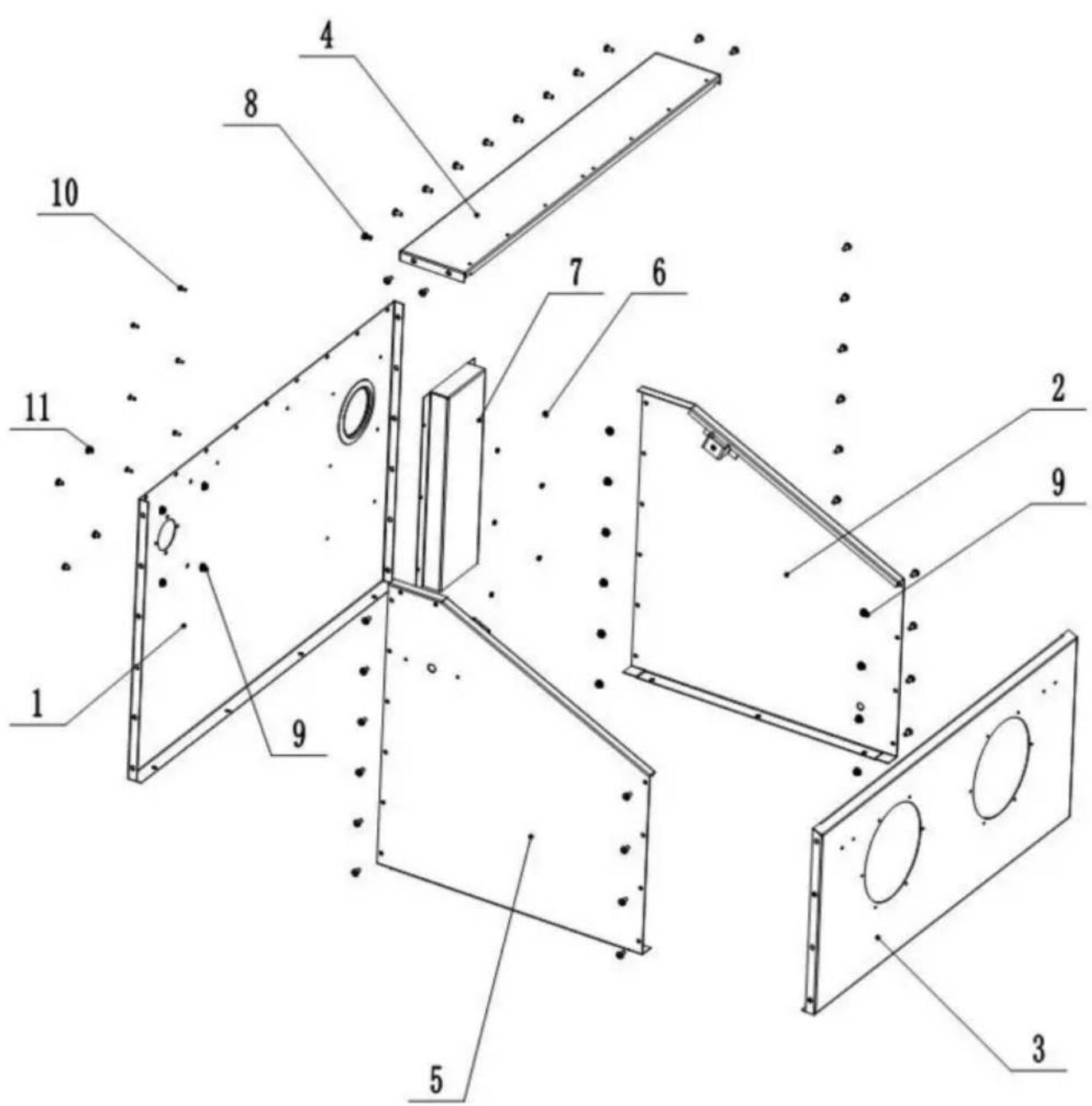

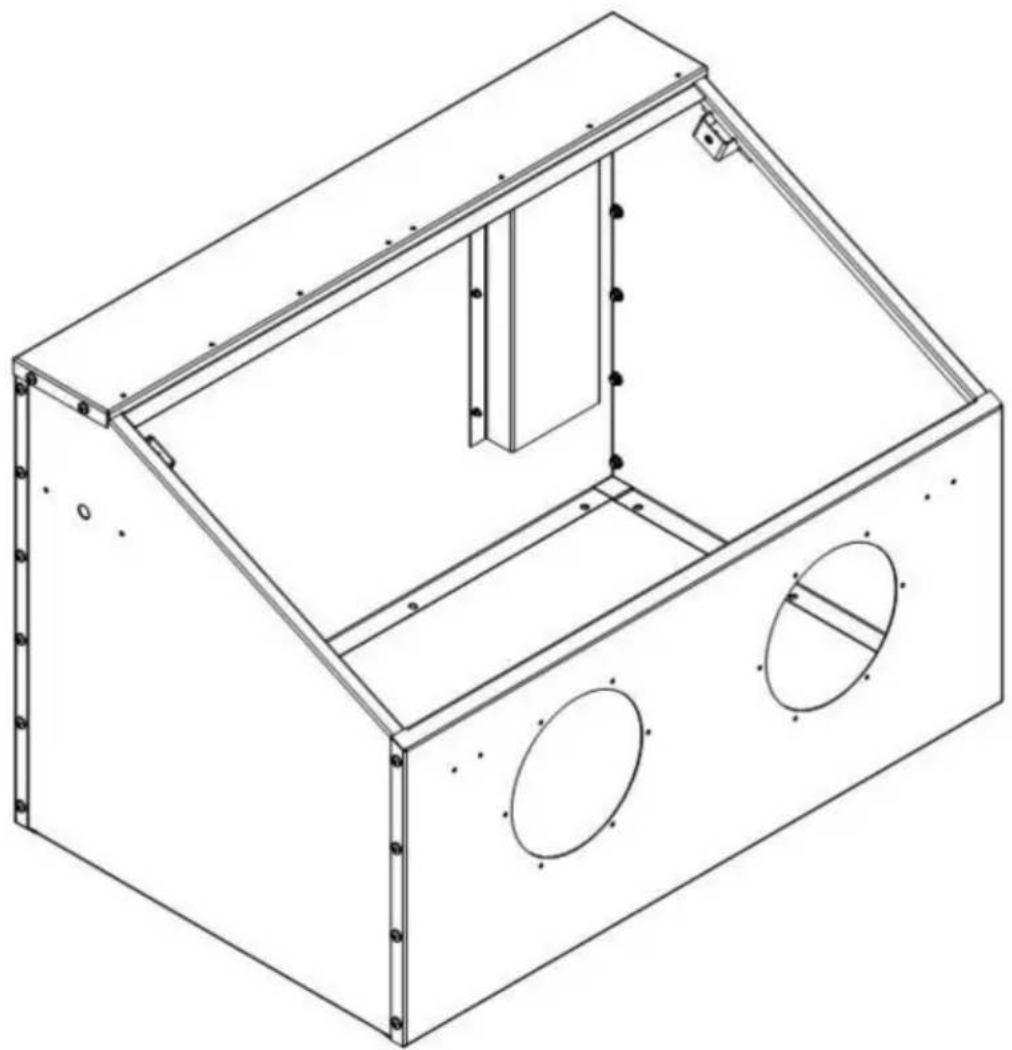

Krok 3: Zmontuj szafkę

1. Połącz lewą płytę szafki (nr 5), prawą płytę szafki (nr 2) z tylną płytą szafki (nr 1) za pomocą śrub M6*12 (nr 8).
2. Połącz płytę przednią (nr 3) z lewą i prawą płytą szafki za pomocą śrub M6*12.
3. Połącz górną płytę szafki (nr 4) z tylną, lewą i prawą płytą szafki za pomocą śrub.
4. Przymocuj pokrywę wlotu powietrza (nr 7) do tylnej płyty za pomocą śrub M4*10.
5. Wkręć M6*8 (nr 11 i 9) 4 otwory w tylnej płycie.

Uwaga: 4 otwory przygotuj do montażu odpylacza. Jeśli zamontujesz kurz kolektora, przystępując do pracy zablokuj otwory kołnierza śrubami.

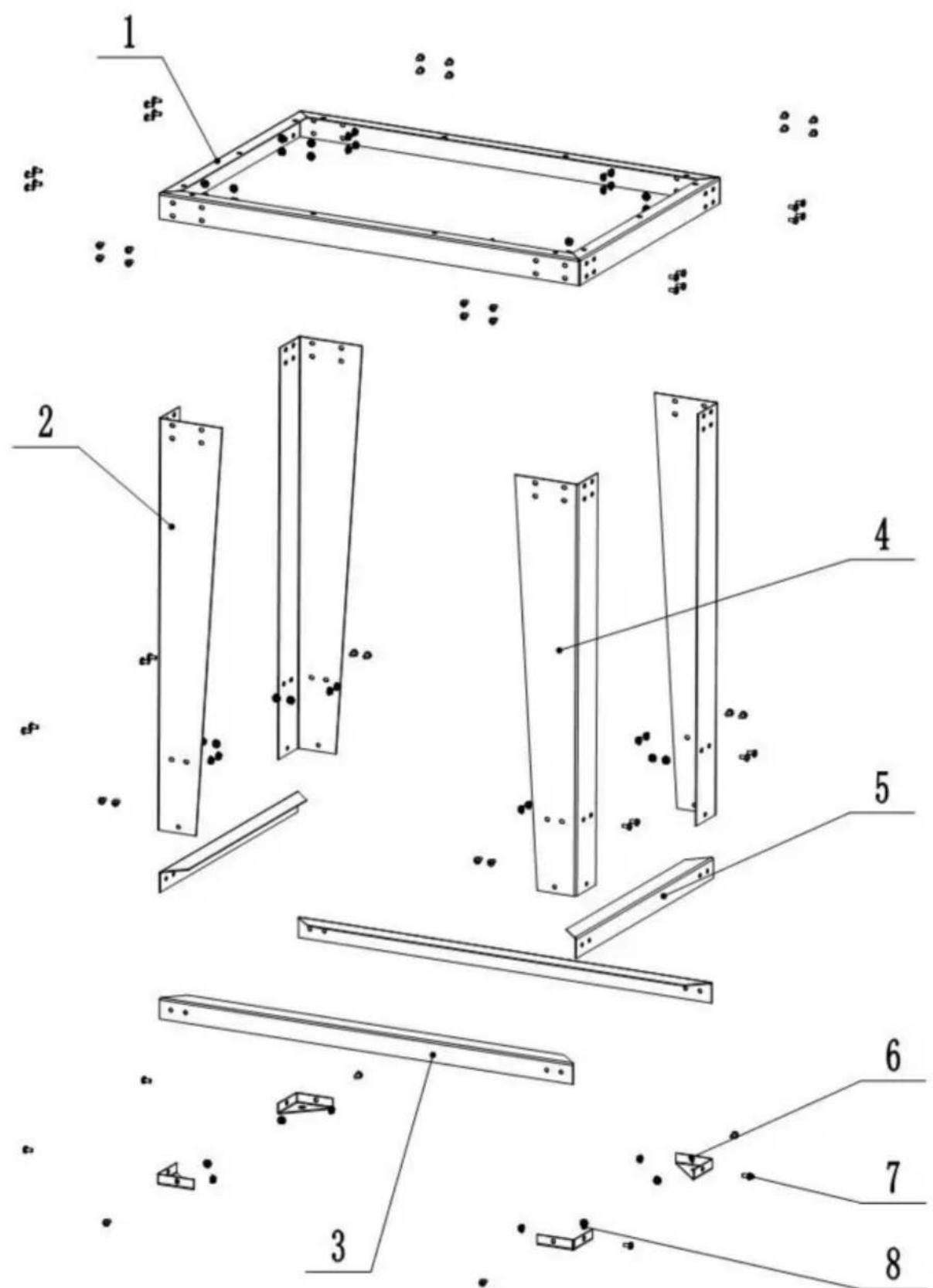

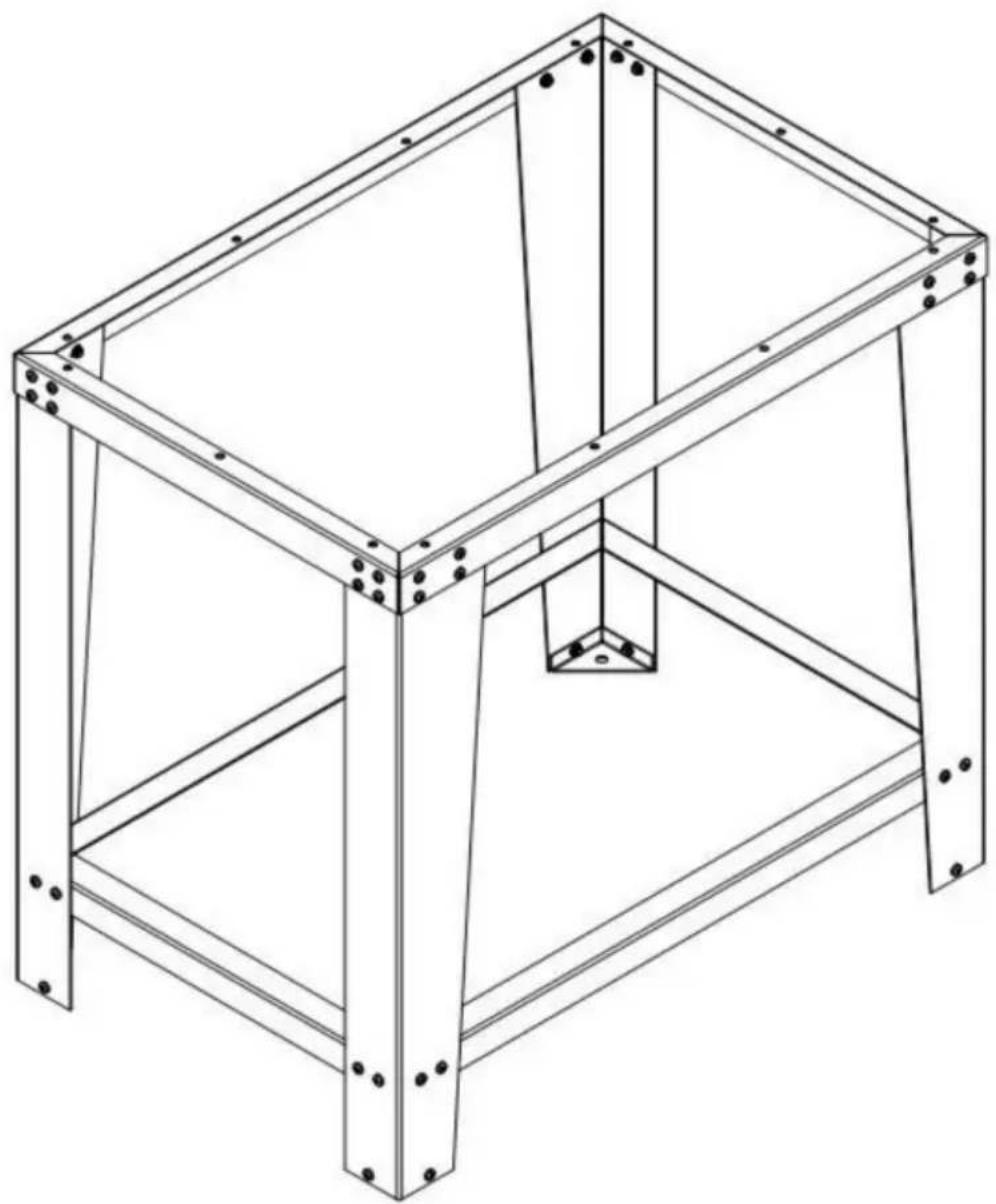

Krok 4 Złóż nogę

1. Przymocuj trójkąt (nr 6) do nóg (nr 4) za pomocą śrub M6*12 (nr 7) i nakrętki kołnierzowej (nr 8).
2. Przymocuj lewą (nr 2) i prawą nogę (nr 4) do ramy nogi (nr 1) za pomocą śrub M6*12 i

nakrętki kołnierzowej.

1. Przymocuj długi element usztywniający (nr 3) i krótki element usztywniający (nr 5) do czterech nóg za pomocą śrub M6*12 i nakrętki kołnierzowej.

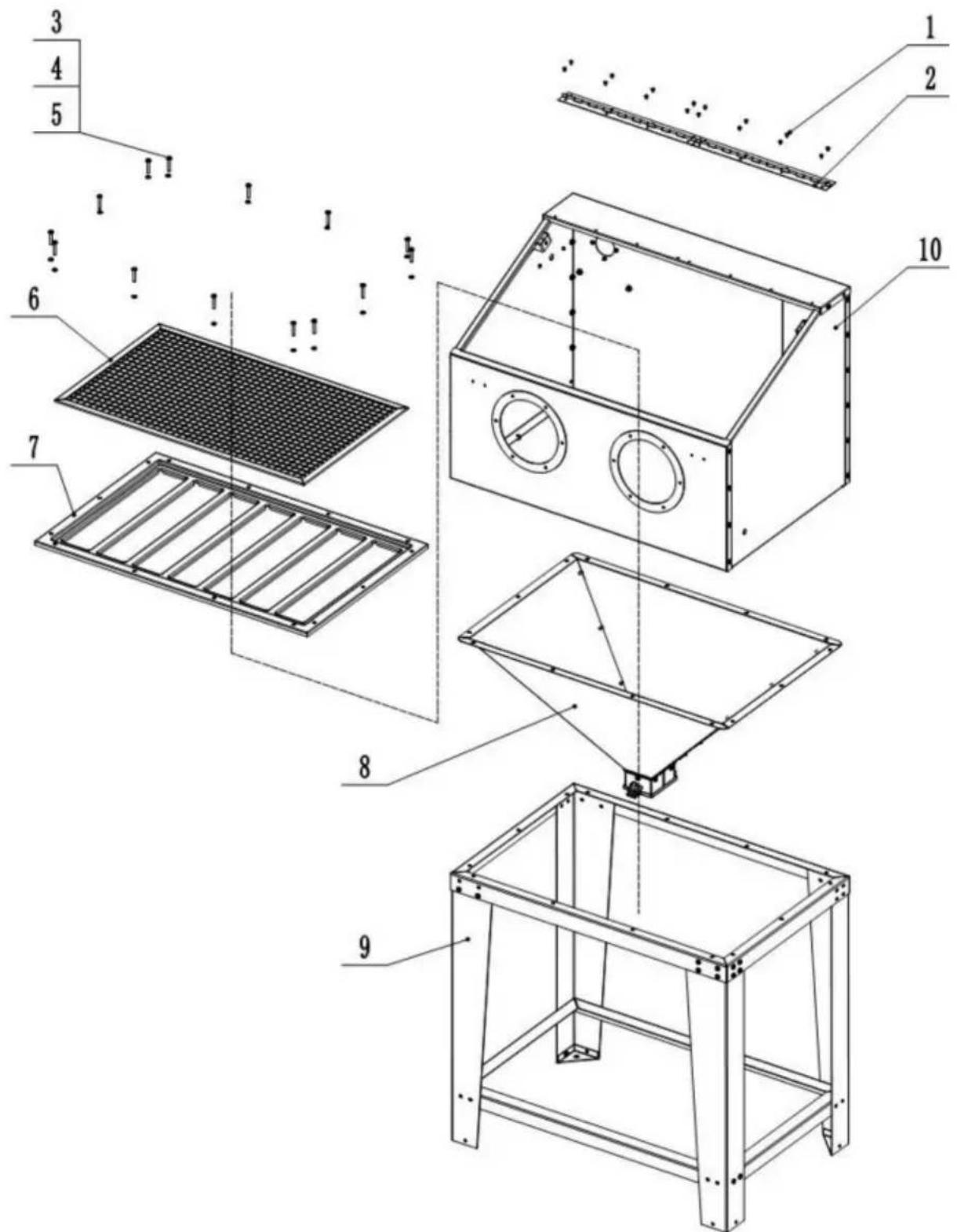

Krok 5 Zmontuj szafkę i nogi

1. Włóż lejek do piasku (nr 8) w ramę nóg (nr 9).
2. Włóż całą szafkę (nr 10) do ramy nóg.
3. Włóż ramę siatkową (nr 7) do szafki i przymocuj nożkami śrubą M6*35 (nr 3), podkładkę (nr 4) i nakrętkę (nr 5).
4. Umieść siatkę roboczą (nr 6) w szafce.
5. Przymocuj zawiasy (nr 2) do szafki za pomocą śrub M4*10 i nakrętki.

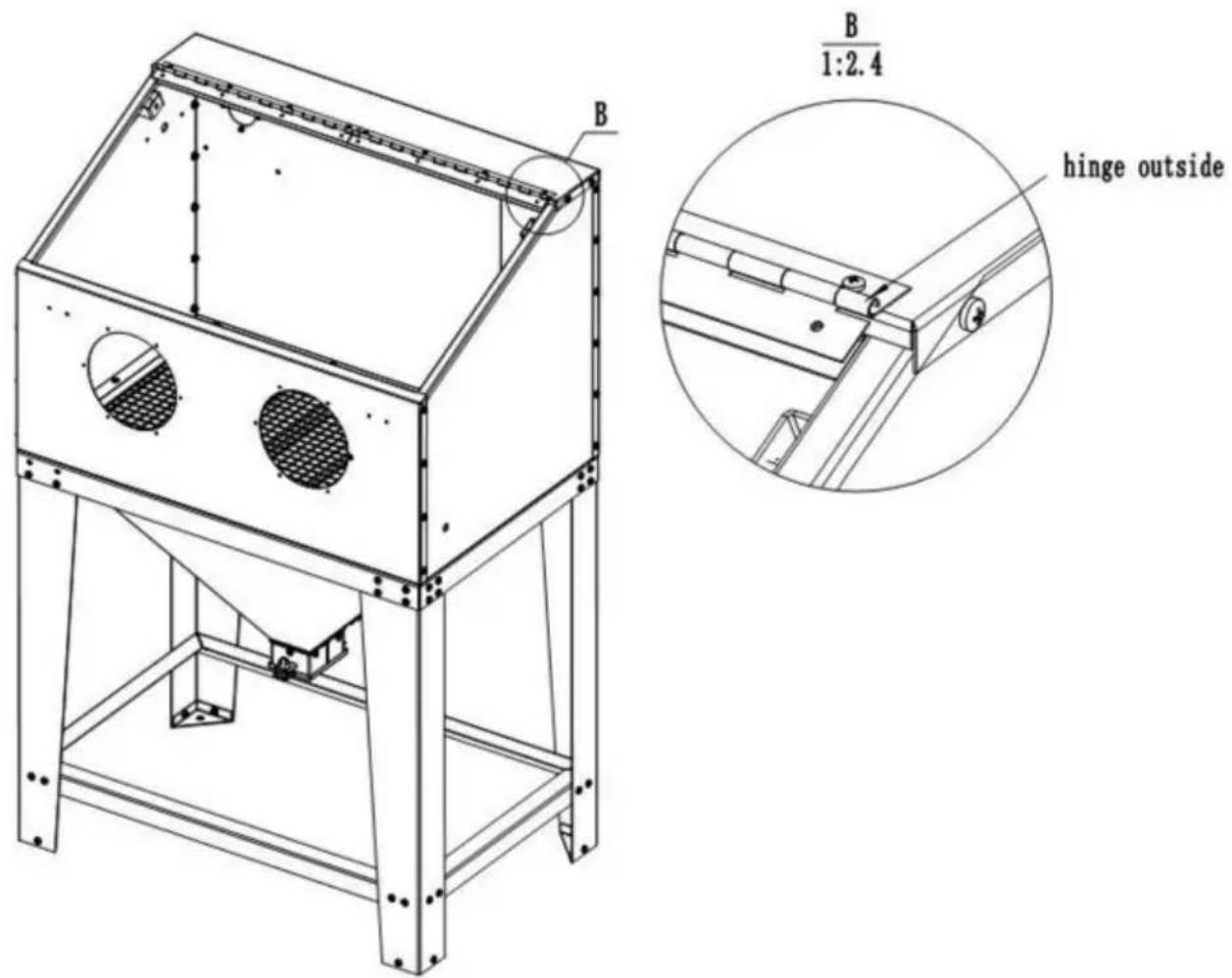

Uwaga: Podczas montażu zawiasu należy zwrócić uwagę na kierunek (pokazany na zdjęciu).

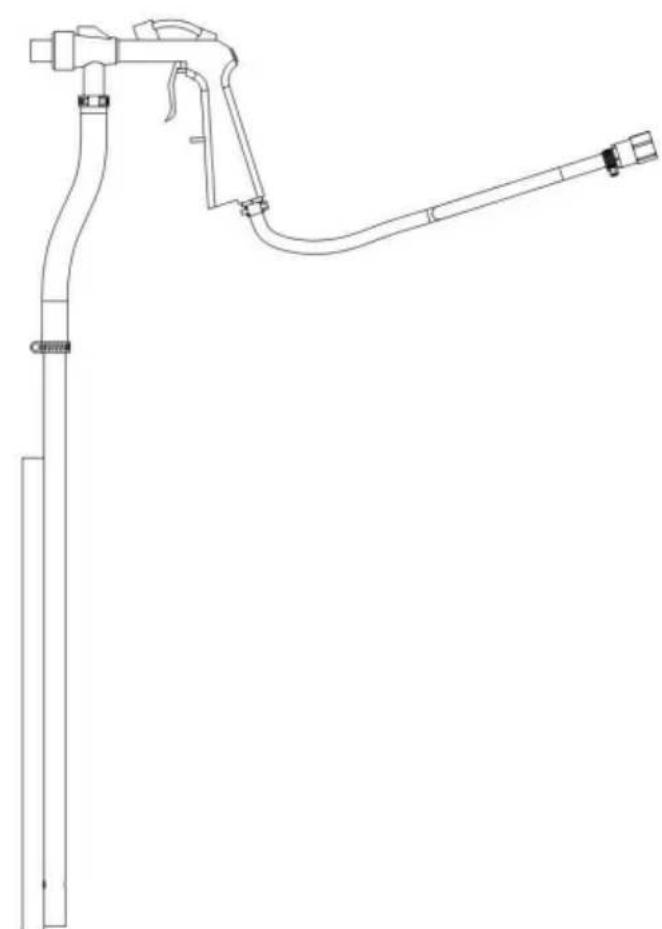

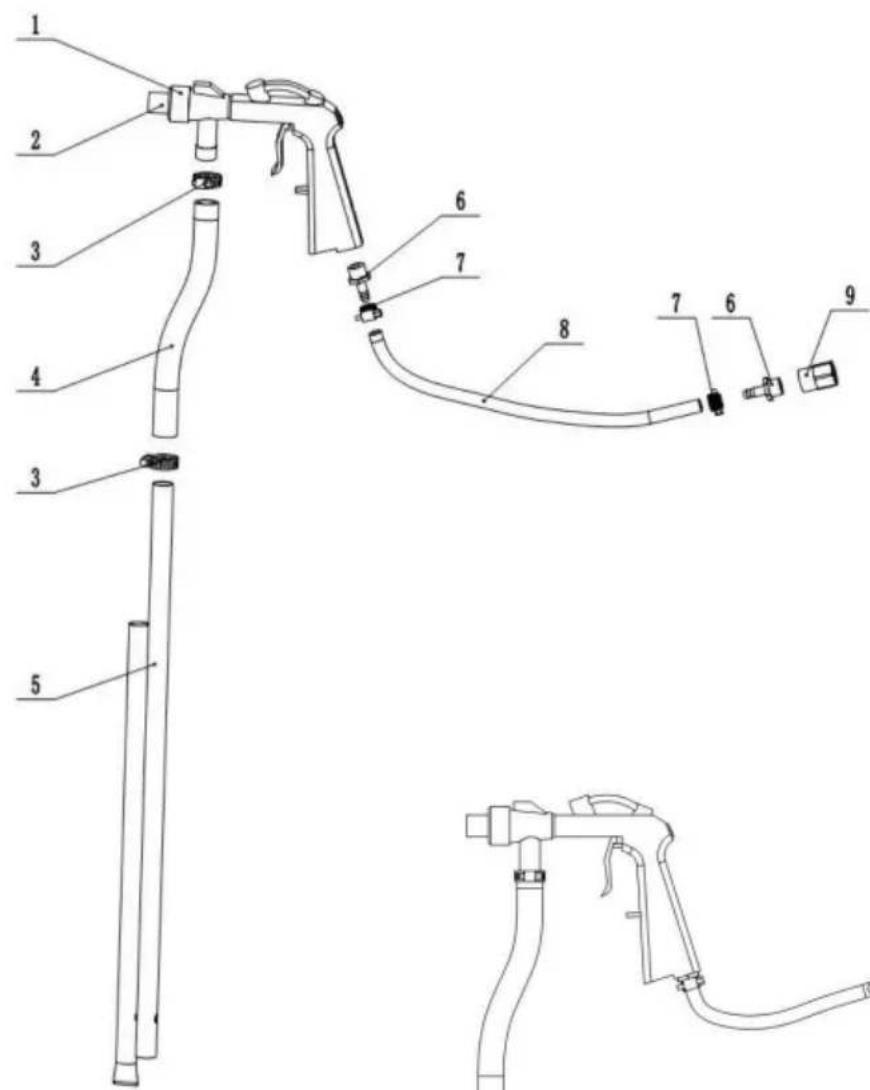

Krok 6 Zmontuj pistolet do piaskowania

1. Podłącz wąż do piasku (nr 4) z pistoletem (nr 2), opaskę (nr 3). Podłącz rurę do piasku (nr 5) do węża piaskowego i mocno go zacisnij.
2. Podłącz wąż powietrza (nr 8) do pistoletu i zacisnij go (nr 7). Następnie podłącz złącze powietrza (nr 6) do złącza z gwintem wewnętrznym (nr 9). Proszę owinąć 5 okrążeń taśmą teflonową wokół złącza powietrza w kierunku zgodnym z ruchem wskazówek zegara, aby uniknąć wycieków.

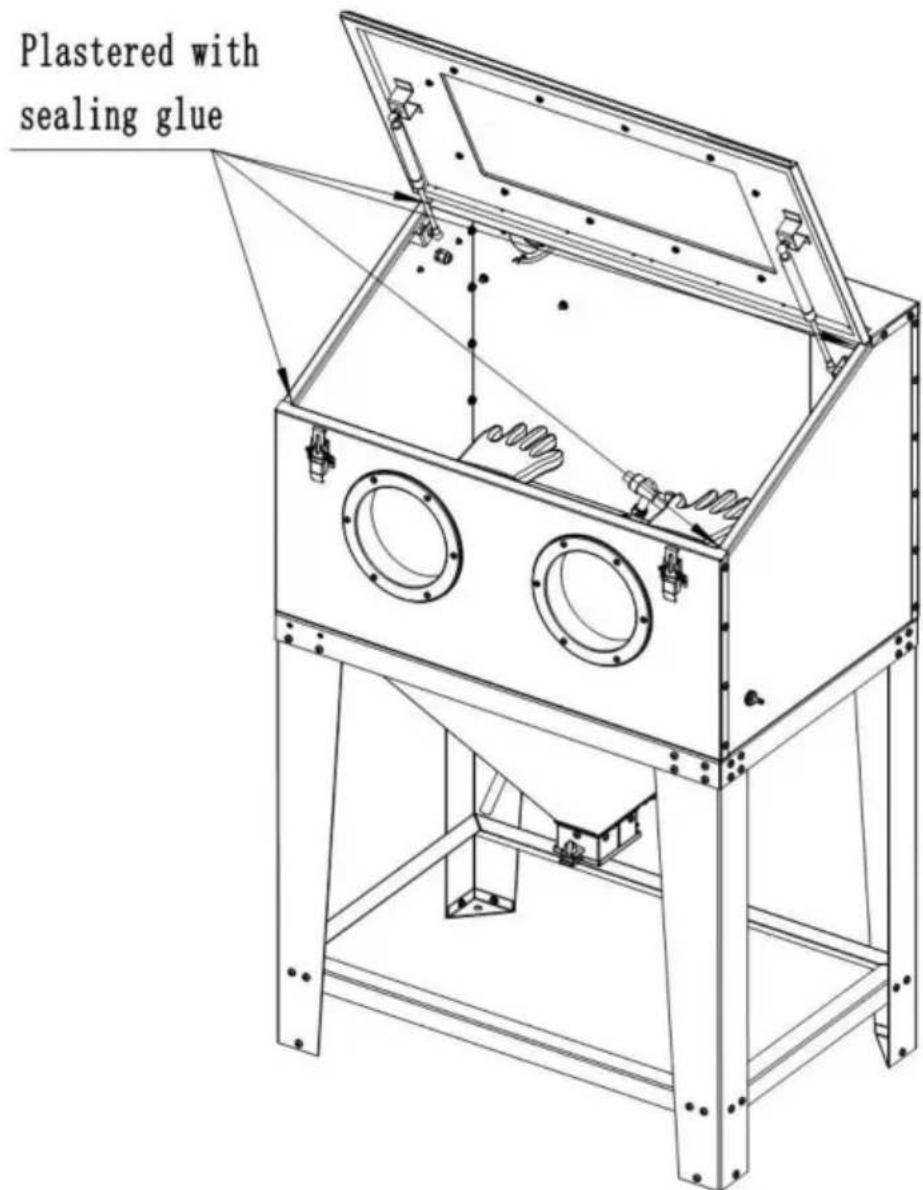

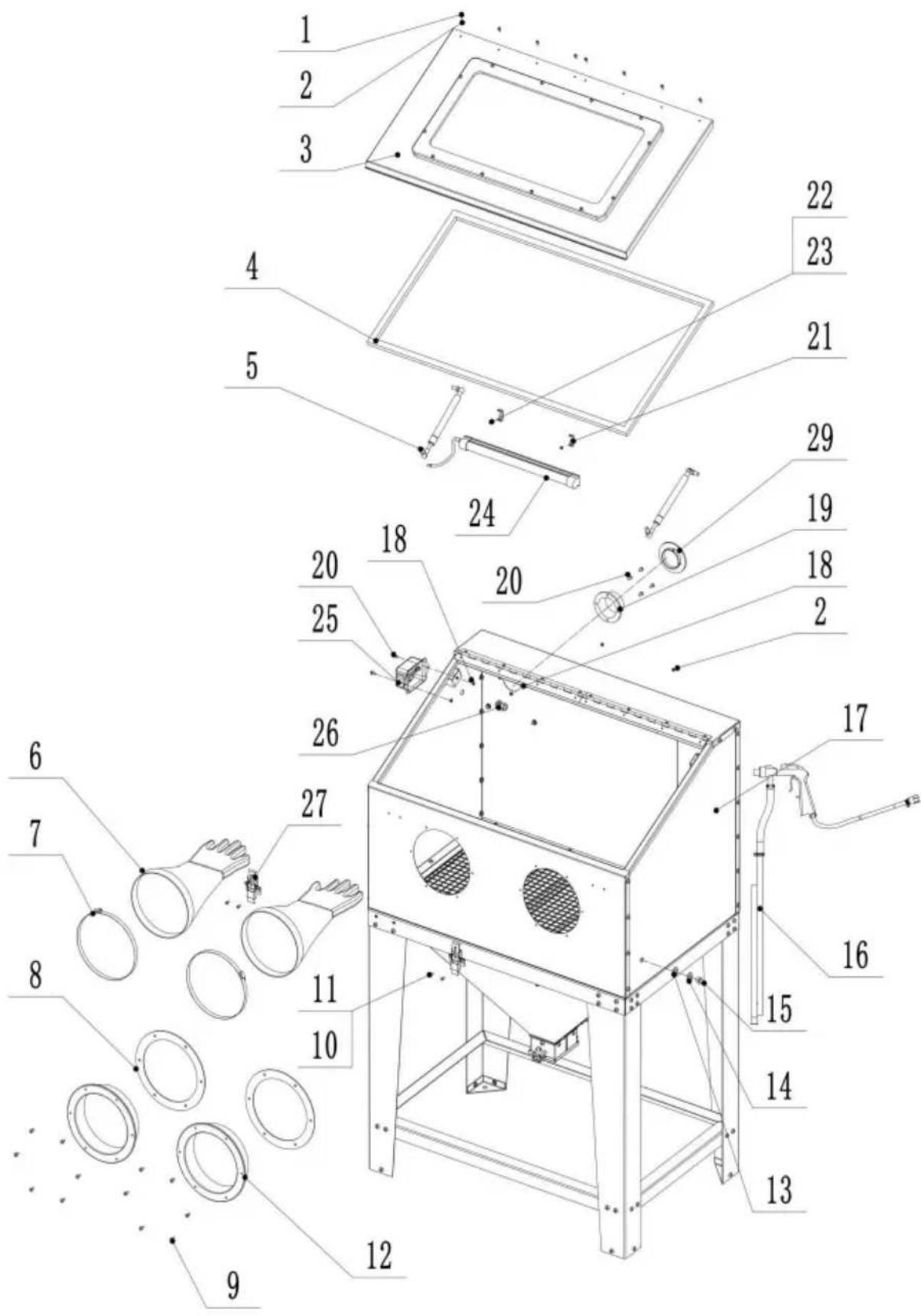

Krok 7: Zmontuj pełną maszynę

Uwaga: Nałóż uszczelniacz na złącza czterech rogów i pozostaw na 24 godziny do wyschnięcia przed użyciem.

1. Zamontuj zespół pistoletu do piaskowania (nr 6) wewnątrz szafki (nr 17), podłącz wąż gumowy (nr 14) i metalową podkładkę (nr 13) do złącza powietrza (nr 15). Następnie wstaw w otwór w prawej płycie szafki i dokręć śrubę z łącznikiem z gwintem wewnętrznym. W razie potrzeby należy owinąć taśmę teflonową wokół złącza, aby zapewnić szczelność i uniknąć wycieków powietrza.
2. Zamontuj element mocujący rękawice (nr 12) z gumową podkładką (nr 8) do przedniej obudowy płytki za pomocą śrub ST4.8*14 (nr 9). Przymocuj rękawice (nr 6) do plastikowej krawędzi i mocno je zacisnij (nr 7). Należy je obsługiwać od wewnątrz.
3. Zamontuj blokadę drzwi (nr 27) w płycie przedniej szafki za pomocą śrub M4*10 (nr 10) i nakrętki (nr 11).
4. Przymocuj zaciski lampy (nr 21) do tylnej płyty szafki za pomocą śrub M4*10 (nr 22) i nakrętki (nr 23). Zablokuj lampę (nr 24), podłącz kabel lampy do złącza uszczelniającego (nr 26), przeprowadź złącze przez otwór w lewej płycie i mocno dokręć. Podłącz kabel lampy do skrzynki elektrycznej (nr 25) i przymocuj skrzynkę do szafki za pomocą śrub M5*10 (nr 20) i nakrętek (nr 18).
5. Zamontuj kołnierz (nr 19) za pomocą śrub M5*10 (nr 20) i nakrętek (nr 18) do tylnej szafki i płyty, jeśli nie jest potrzebny odpyłacz, i przykręć pozostałe cztery otwory. Jeśli jest to odpyłacz, nie ma potrzeby instalowania kołnierza, wystarczy przykręcić cztery otwory kołnierza.
6. Zamontuj górną płytę z okienkiem (nr 3) do zawiasu za pomocą śruby M4*10 (nr 1) i nakrętki (nr 2).
7. Zamocuj sprężynę gazową (nr 5) do okienka i szafki.
8. Przyklej piankę uszczelniającą (nr 4) wokół wewnętrznej strony wziernika.

Notatka:

1. Należy odkręcić złącze uszczelniające, następnie włożyć przewody i ponownie skręcić.
2. Części amortyzatora pneumatycznego ze stali nierdzewnej powinny być skierowane w dół.

WYMAGANIA POWIETRZNE:

Aby uzyskać najlepsze wyniki, zalecamy użycie powietrza o mocy 5 KM. Mały zestaw dysza/strumień powietrza jest używany ze sprężarką powietrza o mocy 3 KM.

LISTA CZĘŚCI

NIE	Nazwa	Ilość.	NIE	Nazwa	Ilość
1 Mata trójkątna		4 32	Taśma teflonowa	1
2 dysze (5, 6, 7)		3 33 uszczelniacz silikonowy		1
3 Złacze uszczelniajaźce		1 34	Sprę zyna gazowa	2
4 Skrzynka rozdzielcza		1 35	Kołnierz	1
5 Lejek		1 36	Pokrywa kołnierz	1
6	Pistolet do strutowania (z 1 dyszę + 1 złacze powietrza)	1	37	Złacze z gwintem wewne trznym 1/4"	1
7 Pianka uszczelniajaźca 3M		1	38 Wąź do piasku	1
8 Klips do lampy		2 39	Rura z piaskiem	1
Lampa 9- LED		1	40 Folia ochronna z plexi 3
10 Szafka na drzwì		2 41	Rama okienna	1
11 plexi (z 1 folia)		1	42 Szyba okienna	1
12 Plya szafki przychodniaj		1	43 Rama siatkowa	1
13 Plya tylnej szafki		1 44	Siatka robocza	1
14 Górna plya szafki		1	45 Mała płyta lejkowa	2
15 Plya prawej szafki		1	46 Lewa noga	2
16 Plya lewej szafki		1	47 Prawa noga	2
17 Rama nóg		1	48 Wąź powietrza	1
18 Dlugie uzstywnienie		2 49	Pianka uszczelniajaźca	1
19 krótki usztwywniacz		2 50	Złacze powietrza 1/4-R6	2
20 Zawias		2 51	Rę kawiczki (para)	1
21 Narze dane do mocowania rzejawic		2 52	Ośłona wlotu powietrza	1
22 Zacisk rzej kawicy		2 53	Transformator	1
23 Podkradka do mocowania re kawic		2 54	Instrukcja		1
24	Śruba z tbe mkrzyżowym M4*10	26 55		Krzyż wpuszczony Śruba M4*10	2
25	Śruba z tbe mkrzyżowym M5*25	12 56	Zacisk	Č916-Č925	2
26 Nakrę tka kolnierzowa sześćkątna M5		18 57	Zacisk	Č98-Č912	2
27	Śruba z tbe mkrzyżowym M5*10	6 58		Śruba z tbe mkrzyżowym M6*12	95
28	Śruba z tbe mkrzyżowym M6*35	14 59		Wkre t do gwintowania krzyżowej ST4,8*14	12
29 Nakrę tka kolnierzowa sześćkątna M6		129 60	Nakrę tka sześćkątna M4		28
30 Śruba krzyżowa M6*8 20 61 Podkradka gumowa 012,5					1
31 Podkradka stalowa 06		14 62	Podkradka stalowa 013		1

Ważna uwaga:

1. Ze względów logistycznych niedźwiedzie blachy mogą nieznacznie ulec uszkodzeniu lub zdeformowaniu, co można skorygować za pomocą prostych narzędzi. Zwykle jest to łatwe do zrobienia. Jeśli taka korekta jest potrzebna, skontaktuj się z obsługą klienta po próbie nadal nie jest na swoim miejscu. Personel obsługi klienta zapewni właściwe rozwiązanie na czas.
2. Piankę uszczelniającą można wcześniej przybić śrubokrętem, co ułatwia montaż śrub (otwory będą ukryte pod pianką uszczelniającą).

Informacja FCC

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom:

1) Ten produkt nie może powodować szkodliwych zakłóceń. 2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są dokonywane w sposób wyraźnie zatwierdzony przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.

Uwaga: ten produkt został przetestowany i stwierdzono, że jest zgodny z ograniczeniami dotyczącymi urządzenia cyfrowego klasy B zgodnie z częścią 15 przepisów FCC. Te ograniczenia zostały zaprojektowane w celu zapewnienia rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacji mieszkaniowej.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Jednak nie ma

gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli ten produkt rzeczywiście powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można sprawdzić poprzez wyłączenie i włączenie produktu

zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub większej liczby następujących środków.

Zmień orientację lub położenie anteny odbiorczej. Zwiększ odległość między produktem a odbiornikiem. - Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik. - Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

PRAWIDŁOWA UTYLIZACJA

Ten produkt podlega postanowieniom dyrektywy europejskiej

2012/19/UE. Przekreślony symbol kosza na śmieci na kółkach przy urządzeniu wskazuje, że produkt wymaga osobnego zbioru

odpadów w Unii Europejskiej. Dotyczy to produktu

oraz wszystkich akcesoriów oznaczonych tym symbolem. Produkty

oznakowane jako takie nie mogą być wyrzucane wraz ze zwykłymi odpadami domowymi

odpady, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.
