W01-0.8X610 - Maszyna przemysłowa Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Maszyna do formowania rolek (giętarka rolkowa)
Marka	Vevor
Model	W01-0.8X610
Minimalna średnica rolki	60 mm
Maksymalna długość rolki	610 mm
Maksymalna grubość blachy	1 mm
Rodzaj zasilania	Ręczne (uchwyt)
Liczba wałów	3
Regulacja odstępu wałów	Za pomocą śrub regulacyjnych
Materiał ramy	Stal
Przybliżona waga	20 kg (szacunkowo)
Przybliżone wymiary (D x S x W)	700 x 300 x 300 mm (szacunkowo)
Główne funkcje	Formowanie rolek, gięcie blach, formowanie pierścieni
Akcesoria w zestawie	Uchwyt, śruby regulacyjne, klucze
Zalecana konserwacja	Regularne czyszczenie wałów, smarowanie przekładni
Zasady bezpieczeństwa	Noszenie okularów ochronnych, trzymać dzieci z dala, nie nosić luźnej odzieży
Dostępne części zamienne	Tak (pełna lista w instrukcji, części zamienne Vevor)
Możliwość naprawy	Możliwość naprawy przez użytkownika (standardowe części, schematy w zestawie)
Gwarancja	Gwarancja producenta (patrz certyfikat)
Przeznaczenie	Formowanie cienkich blach, artystyczna obróbka metalu

Często zadawane pytania - W01-0.8X610 Vevor

Jak wyregulować odległość między wałami?

Aby wyregulować odstęp między wałem 1 a wałem 2, obracaj śruby regulacyjne (nr 35) w kierunku zgodnym z ruchem wskazówek zegara, aby zmniejszyć odległość, przeciwnie do ruchu wskazówek zegara, aby ją zwiększyć. Dla wału 3 użyj śrub nr 22.

Jaką maksymalną grubość blachy mogę formować?

Maksymalna grubość blachy wynosi 1 mm. Przy większych grubościach maszyna może nie działać prawidłowo lub ulec uszkodzeniu.

Jak usunąć gotową rolkę?

Najpierw zdejmij tuleję (nr 10) na końcu wału 1 od strony uchwytu, następnie obróć wał 1 poza prawy wspornik. Rolka może być wtedy usunięta z wału 1.

Czy maszyna wymaga smarowania?

Tak, zaleca się regularne smarowanie przekładni i wałów lekkim olejem, aby zapewnić płynną pracę i uniknąć zużycia.

Czy mogę formować pierścienie za pomocą tej maszyny?

Tak, użyj półokrągłych rowków znajdujących się na wale 2 i wale 3. Włóż stal w rowek i obracaj uchwytem, aby uformować pierścień.

Jak zamontować maszynę na stole warsztatowym?

Maszynę należy przykręcić do stołu za pomocą otworów w podstawie (nr 21). Użyj dostarczonych śrub, aby zapewnić solidne mocowanie przed użyciem.

Jaki sprzęt ochronny powinienem nosić?

Zawsze noś zatwierdzone okulary ochronne, antypoślizgowe obuwie i unikaj luźnej odzieży lub biżuterii, które mogłyby zostać wciągnięte przez ruchome części.

Co zrobić, jeśli przekładnia wydaje się niewłaściwie ustawiona?

Sprawdź, czy przekładnie (nr 19 i nr 30) są w stałym kontakcie. W razie potrzeby poluzuj śruby mocujące, wyreguluj je, a następnie dokręć. Skorzystaj ze schematu części w celu prawidłowego ustawienia.

Czy maszyna może być używana przez dzieci?

Nie, dzieci muszą być trzymane z dala od obszaru pracy. Maszyna nie jest zabawką i może spowodować poważne obrażenia, jeśli jest używana przez osoby nieprzeszkolone.

Gdzie mogę znaleźć części zamienne?

Części zamienne są dostępne u Vevor lub u autoryzowanych sprzedawców. Instrukcja zawiera pełną listę z numerami części ułatwiającymi zamówienie.

INSTRUKCJA OBSŁUGI W01-0.8X610 Vevor

Techniczne wsparcie i certyfikat gwarancji elektronicznej: www.vevor.com/support

MASZYNA DO NAWIJANIA FORNIRU – INSTRUKCJA OBSŁUGI

MODELE: W01-0.8X610

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

SPECYFIKACJE

Modele:

W01-0.8X610

Minimalna średnica rolki: 60

mm

Maksymalna długość rolki: 610

mm

Maksymalna

grubość: 1 mm

Akcesoria standardowe

Płaskownik:

Zapisz ten podręcznik

W instrukcji obsługi znajdziesz ostrzeżenia i środki ostrożności dotyczące bezpieczeństwa, instrukcje montażu, procedury obsługi i konserwacji, listę części oraz schemat. Zachowaj fakturę wraz z tą instrukcją. Zapisz numer faktury na wewnętrznej stronie przedniej okładki. Przechowuj instrukcję i fakturę w bezpiecznym i suchym miejscu do wykorzystania w przyszłości.

PRZED UŻYCIEM TEGO NARZĘDZIA PRZECZYTAJ TĘ INSTRUKCJĘ

1. UTRZYMUJ MIEJSCE PRACY W CZYSTOŚCI. Zagracone miejsca sprzyjają wypadkom.
2. ROZWAŻ POŁĄCZENIA W OBSZARZE ROBOCZYM. Nie używaj narzędzi w wilgotnych,

mokrych lub słabo oświetlonych miejscach. Nie wystawiać na deszcz.

Utrzymuj miejsce pracy dobrze oświetlone.

1. TRZYMAJ DZIECI Z DALA. Wszystkie dzieci powinny być trzymane z dala od obszaru pracy.

obszar.

1. ZABEZPIECZ SPRZĘT BEZPIECZNIE. Gdy nie jest używany, narzędzia powinny być zamknięte

w suchym miejscu, aby zapobiec powstawaniu rdzy. Jeśli to możliwe, przechowuj w miejscu niedostępnym dla dzieci.

1. UŻYJ ODPOWIEDNIEGO NARZĘDZIA. Nie używaj na siłę małego narzędzia lub przystawki, aby wykonać zadanie.

pracę większego narzędzia przemysłowego. Nie używaj większego narzędzia przemysłowego. Nie używaj

narzędzia do celu, do którego nie zostało przeznaczone.

1. UBIERAJ SIĘ ODPOWIEDNIO. Nie noś luźnej odzieży ani biżuterii. Antypoślizgowe

zaleca się noszenie obuwia podczas pracy, aby zapobiec poślizgowi. M ochronna osłona włosów, służąca do przytrzymywania długich włosów.

1. STOSUJ OCHRONE OCZU. Zawsze noś zatwierdzone okulary ochronne chroniące przed uderzeniami.

podczas korzystania z tego narzędzia.

1. ZABEZPIECZ PRACE. Jeśli to możliwe, użyj zacisków lub imadła,

przytrzymać pracę. To jest

bezpieczniejsze niż używanie opasek i pozwala na obsługę narzędzia obiema rękami.

1. NIE WYCIĄGAJ SIĘ ZA DUŻO. Utrzymuj uchwyty w suchości. Czy wolne od oleju i

smar. Postępuj zgodnie z instrukcjami dotyczącymi smarowania i wymia akcesoriów.

1. UTRZYMUJ NARZĘDZIE Z OSTROŻNOŚCIĄ. Utrzymuj uchwyty suche, czyste i wolne od oleju i smaru. Postępuj zgodnie z instrukcja dotyczącymi smarowania i wymiany akcesoriów.
2. SPRAWDŹ USZKODZONE CZĘŚCI. Przed użyciem jakiegokolwiek narzędzia, wszelkie części, które wydają się uszkodzone, uszkodzone należy dokładnie sprawdzić, aby upewnić się, że będą działać prawidło wykonywać swoją zamierzoną funkcję. Sprawdź, czy wyrównanie części ruchome, wiązanie części ruchomych, pękanie części, montaż i inne warunki, które mogą mieć wpływ na jego działanie. Każda uszkodzona część

należy je odpowiednio naprawić lub wymienić w autoryzowanym punkcie serwisowym

chyba że w instrukcji obsługi wskazano inaczej.

1. CZĘŚCI ZAMIENNE I AKCESORIA. Podczas serwisowania należy używać wyłącznie identycznych części zamiennych. Używaj wyłącznie akcesoriów przeznaczonych do użytku z tym narzędziem.
2. NIE UŻYWAJ NARZĘDZIA, JEŚLI JESTEŚ POD WPŁYWEM ALKOHOLU.

LUB LEKÓW. Przeczytaj ostrzeżenia na receptach, aby ustalić, czy osąd lub odruchy są upośledzone podczas przyjmowania leków. Jeśli istnieją wątpliwości, nie należy obsługiwać maszyny.

W razie wątpliwości nie należy obsługiwać maszyny.

1. NIGDY NIE STAWAJ NA NARZĘDZIU. Jeśli narzędzie się przewróci, może dojść do poważnych obrażeń lub uszkodzenia produktu.

ROZPAKOWANIE

Maszyna Slip Roll powinna być zmontowana po rozpakowaniu. Szukaj wszelkich luźnych części w materiale opakowaniowym przed wyrzuceniem. Jeśli zostaną znalezione,

spróbuj znaleźć brakującą lub uszkodzoną część maszyny, zadzwoń po numer

Dystrybutora najszybciej jak to możliwe.

1. Zamontuj maszynę Slip Roll na stole warsztatowym, przykręcając jej podstawę.

maszynę (#21) do stołu warsztatowego. Zapoznaj się ze schematem części.

1. W razie potrzeby wyreguluj odległość między wałem 1 (#8) i wałem 2 (#20).

a. Odległość między wałem 2 (#20) a wałem 1 (#8) można regulować poprzez obrót śrub regulacyjnych (#35) b. Aby zmniejszyć odległość między dwoma wałami, obróć pokrętło regulacyjne.

Przykręć śrubę (#35) zgodnie z ruchem wskazówek zegara.

c. Aby zwiększyć odległość, przekręć śrubę regulacyjną (#35) przeciwnie do ruchu wskazówek zegara.

1. W razie potrzeby wyreguluj odległość między wałem 1 (#8) a wałem (#7).

a. Odległość między wałem 3 (#7) a wałem 1 (#8) można regulować poprzez obrót śrub regulacyjnych (#22).

b. Aby zmniejszyć odległość między dwoma wałami, obróć pokrętło regulacyjne.

Śruby (#22) zgodnie z ruchem wskazówek zegara.

c. Aby zwiększyć odległość, przekręć śruby regulacyjne (#22) przeciwnie do ruchu wskazówek zegara.

1. W razie potrzeby wyjmij wał 1 (#8). Lewy koniec wału 1 jest zamontowany

na tulei kwadratowej (#5), a prawy koniec wału 1 jest zamontowany przez prawą podstawkę (#9) do rękawa (#10).

a. Aby usunąć wał 1, zdejmij tuleję (#10) z prawego końca wału 1.

b. Następnie, u góry lewego stojaka, poluzuj śrubę sześciokątną (#3

c. Pociągnij prawy koniec wału 1 na zewnątrz.

1. Ponowny montaż wału 1

a. Ponownie włóż prawy koniec wału 1 do otworu w prawym stojak

b. Dokręć śrubę sześciokątną (#3) na górze lewej podstawki.

c. Nasuń tuleję (#10) na koniec wału 1

OPERACJA

Przed użyciem sprawdź montaż i regulację tej maszyny. Obróć uchwyt (#23) i sprawdź, czy cztery biegi (#19, #30) są sprawne, mocny kontakt ze sobą. Wały 1, 2 i 3 powinny być czyste i wolne od metalowych szczątków. Zapoznaj się ze schematem części.

Formowanie rolek

1. Włóż płytkę stalową pomiędzy wał 1 (#8) i wał 2 (#20).
2. Obróć uchwyt (#23), aby uformować metalowy wałek.
3. Jeśli średnica rolki metalowej nie jest prawidłowa, przekręć śruby regulacyjne (#22) zgodnie z ruchem wskazówek zegara, aby zmniejszyć średnicę, lub przeciwnie do ruchu wskazówek zegara, aby zwiększyć średnicę rolki.
4. Aby wyjąć gotową rolkę, wyciągnij tuleję (#10) z końca wału 1 (#8), najbliżej uchwytu (#23) i wyjmij wał 1 z prawego stojaka. Następnie zdejmij rolkę stalową z wału 1.

Formowanie pierścieni

Półokrągłe szczeliny po prawej stronie wału 2 (#20) i wału 3 (#7) można wykorzystać do formowania pierścieni o różnych wymiarach.

1. Włóż stal w półokrągłe gniazdo wału 2 (#20) lub wału 3 (#7).
2. Obróć uchwyt (#23), aby utworzyć metalowy pierścień.

OSTRZEŻENIE: Trzymaj ręce z dala od trzonków i elementów metalowych płyty podczas pracy. Nie próbuj formować rolek z materiałów innych niż określone

LISTA CZĘŚCI

Część #	Opis	Ilość
1	Lewa pozycja	1
2	Nakrętka M12	1
3	Śruba sześciokątna M12x40	1
4	Tuleja podporowa	4
5	Tuleja kwadratowa	1
6	Klucz płaski 4x20	2
7	Wał 3	1
8	Wał 1	1
9	Prawa pozycja	1
10	Rękaw	1
11	Pralka	1
12	Podkładka sprężysta	1
13	Śruba M8x16	1
14	Okładka	1
15	Śruba sześciokątna M8x16	4
16	Podkładka sprężysta	4
17	Pralka	4
18	Łożysko	2
19	Mały sprzęt	2
20	Wał 2	1
21	Opierać	1
22	Śruba regulacyjna	2
23	Uchwyt	1
24	Śruba blokująca M6x10	1
25	Nakrętka sześciokątna M10	1
26	Tuleja uchwytu	1
27	Śruba sześciokątna M10x10	1
28	Pralka	2
29	Podkładka sprężysta	2
30	Duży sprzęt	2
31	Mały wał	2
32	Śruba sześciokątna M6x10	2
33	Śruba blokująca M8x30	2
34	Szpilka	2
35	Śruba regulacyjna	2
36	Śruba sześciokątna M12x20	4
37	Podkładka sprężysta	4
38	Podkładka płaska	4

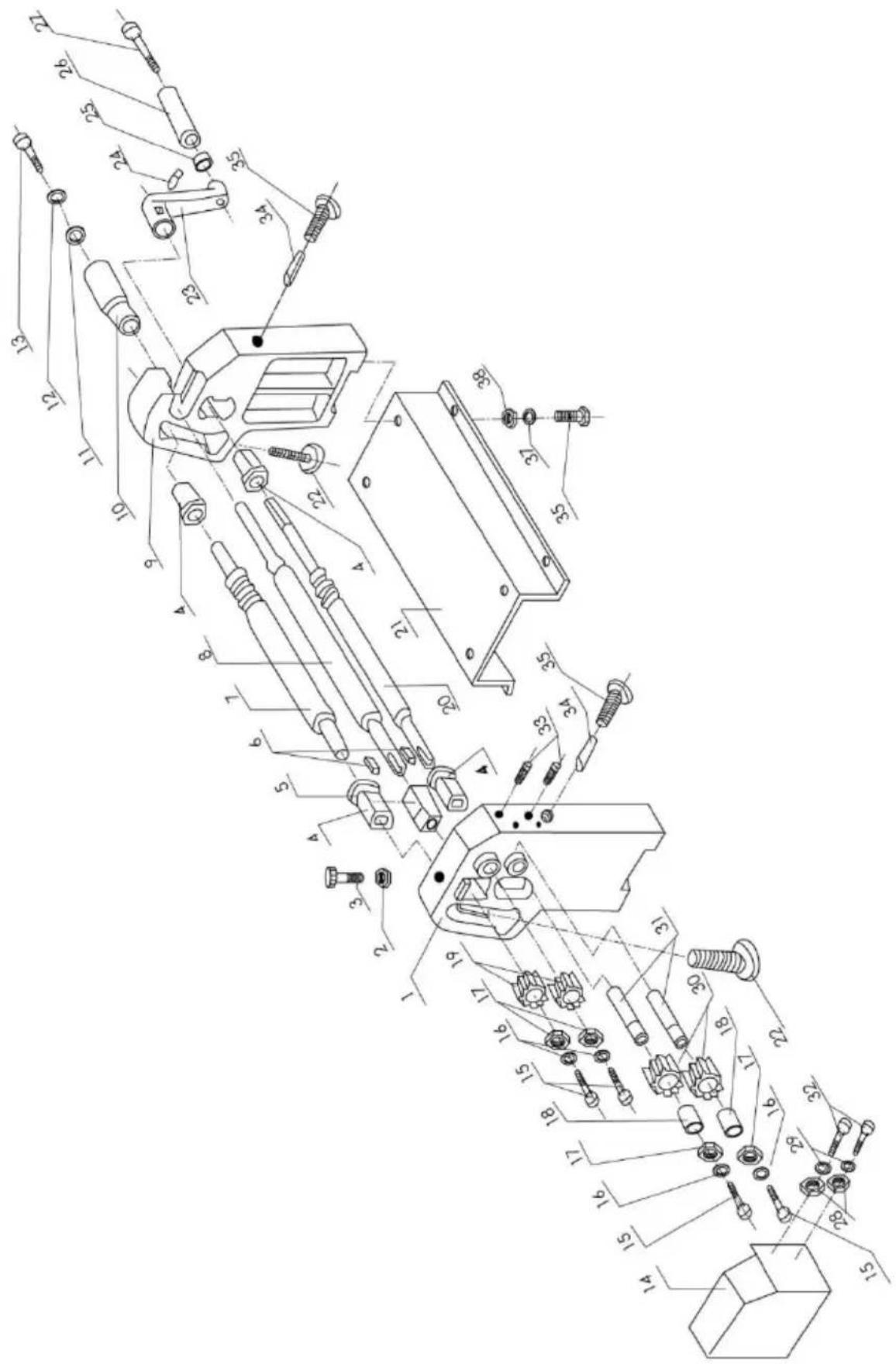

Rysunek złożeniowy
