W01-0.8X610 - Industriemaschine Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Rollenmaschine (Slip Roll)
Marke	Vevor
Modell	W01-0.8X610
Minimaler Rollendurchmesser	60 mm
Maximale Rollenlänge	610 mm
Maximale Blechdicke	1 mm
Antriebsart	Manuell (Handgriff)
Anzahl der Wellen	3
Einstellung des Wellenabstands	Mit Stellschrauben
Material des Rahmens	Stahl
Ungefähres Gewicht	20 kg (geschätzt)
Ungefähre Maße (L x B x H)	700 x 300 x 300 mm (geschätzt)
Hauptfunktionen	Rollenformen, Blechbiegen, Ringformen
Enthaltenes Zubehör	Handgriff, Stellschrauben, Schlüssel
Empfohlene Wartung	Regelmäßige Reinigung der Wellen, Schmierung der Zahnräder
Sicherheitshinweise	Tragen einer Schutzbrille, Kinder fernhalten, keine lockere Kleidung tragen
Ersatzteile verfügbar	Ja (vollständige Liste in der Anleitung, Vevor Ersatzteile)
Reparierbarkeit	Vom Benutzer reparierbar (Standardteile, Schaltpläne vorhanden)
Garantie	Herstellergarantie (siehe Zertifikat)
Vorgesehene Verwendung	Formen dünner Bleche, handwerkliche Metallbearbeitung

Häufig gestellte Fragen - W01-0.8X610 Vevor

Wie stelle ich den Abstand zwischen den Wellen ein?

Um den Abstand zwischen Welle 1 und Welle 2 einzustellen, drehen Sie die Stellschrauben (Nr. 35) im Uhrzeigersinn, um den Abstand zu verringern, gegen den Uhrzeigersinn, um ihn zu vergrößern. Für Welle 3 verwenden Sie die Schrauben Nr. 22.

Welche maximale Blechdicke kann ich formen?

Die maximale Blechdicke beträgt 1 mm. Bei größeren Dicken könnte die Maschine nicht richtig funktionieren oder beschädigt werden.

Wie entferne ich eine fertige Rolle?

Entfernen Sie zuerst die Hülse (Nr. 10) am Ende der Welle 1 auf der Griffseite, dann schwenken Sie Welle 1 aus der rechten Halterung. Die Rolle kann dann von Welle 1 abgezogen werden.

Benötigt die Maschine eine Schmierung?

Ja, es wird empfohlen, die Zahnräder und Wellen regelmäßig mit leichtem Öl zu schmieren, um einen reibungslosen Betrieb zu gewährleisten und Verschleiß zu vermeiden.

Kann ich mit dieser Maschine Ringe formen?

Ja, verwenden Sie die halbrunden Schlitze auf Welle 2 und Welle 3. Führen Sie das Metall in den Schlitz ein und drehen Sie den Griff, um den Ring zu formen.

Wie montiere ich die Maschine auf einer Werkbank?

Die Maschine muss mit Schrauben an der Werkbank durch die Löcher im Sockel (Nr. 21) befestigt werden. Verwenden Sie die mitgelieferten Schrauben für eine sichere Befestigung vor dem Gebrauch.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie stets eine zugelassene Schutzbrille, rutschfeste Schuhe und vermeiden Sie lockere Kleidung oder Schmuck, der sich in beweglichen Teilen verfangen könnte.

Was tun, wenn ein Zahnrad falsch ausgerichtet zu sein scheint?

Überprüfen Sie, ob die Zahnräder (Nr. 19 und Nr. 30) fest in Kontakt stehen. Lösen Sie gegebenenfalls die Befestigungsschrauben, richten Sie sie neu aus und ziehen Sie sie wieder fest. Beachten Sie den Teileplan für die Positionierung.

Kann die Maschine von Kindern verwendet werden?

Nein, Kinder müssen ferngehalten werden vom Arbeitsbereich. Die Maschine ist kein Spielzeug und kann bei unsachgemäßer Verwendung schwere Verletzungen verursachen.

Wo finde ich Ersatzteile?

Ersatzteile sind bei Vevor oder autorisierten Händlern erhältlich. Die Anleitung enthält eine vollständige Liste mit Teilenummern zur einfachen Bestellung.

BEDIENUNGSANLEITUNG W01-0.8X610 Vevor

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

FURNIERHASPELMASCHINE BEDIENUNGSANLEITUNG

MODELL: W01-0.8X610

Rollendurchmesser: 60 mm

Maximale Rollenlänge: 610 mm

mm

Max.

Dicke: 1 mm

Standardzubehör

Planker: 1

Bewahren Sie dieses Handbuch auf

Sie benötigen das Handbuch für die Sicherheitshinweise und Vorsichtsmaßnahmen, Montageanweisungen, Betriebs- und Wartungsverfahren, Teileliste und Diagramm. Bewahren Sie Ihre Rechnung zusammen mit diesem Handbuch auf. Schreiben Sie die Rechnungsnummer auf die Innenseite der Frontabdeckung. Bewahren Sie das Handbuch und die Rechnung an einem sicheren und trockenen Ort für zukünftige Bezugnahme auf.

LESEN SIE DIESE ANLEITUNG, BEVOR SIE DIESES WERKZEUG VERWENDEN

1. HALTEN SIE DEN ARBEITSBEREICH SAUBER. Unordnung führt zu Verletzungen.
2. BEACHTEN SIE DIE ARBEITSBEREICHANSCHLÜSSE. Benutzen

Verwenden Sie keine Werkzeuge an feuchten,

nassen oder schlecht beleuchteten Orten. Nicht dem Regen aussetzen.

Sorgen Sie für eine gute Beleuchtung des Arbeitsbereichs.

1. HALTEN SIE KINDER FERN. Alle Kinder sollten vom Arbeitsbereich ferngehalten werden.

Bereich.

1. LAGERUNG VON NICHT VERWENDETEN GERÄTEN. Wenn

Werkzeuge nicht verwendet werden, sollten sie an einem trockenen Ort weggeschlossen werden, um Rost zu vermeiden. Lagern Sie sie möglichst außerhalb der Reichweite von

Kindern.

1. VERWENDEN SIE DAS RICHTIGE WERKZEUG. Zwingen Sie ein

kleines Werkzeug oder einen Aufsatz nicht dazu, die

Arbeit eines größeren Industriewerkzeugs zu verrichten. Verwenden Sie kein größeres Industriewerkzeug. Verwenden Sie kein

Werkzeug für einen Zweck, für den es nicht bestimmt ist.

1. PASSENDE KLEIDUNG. Tragen Sie keine weite Kleidung oder

Schmuck. Rutschfeste

Schuhe werden bei der Arbeit empfohlen, um ein Ausrutschen zu verhindern. Tragen Sie

Schützende Haarbedeckung zum Zusammenhalten von langem Haar.

1. AUGENSCHUTZ VERWENDEN. Tragen Sie immer eine zugelassene

Schutzbrille.

bei der Verwendung dieses Werkzeugs.

1. SICHERN SIE DAS WERK. Verwenden Sie wenn möglich Klemmen oder einen Schraubstock, um das Werk zu fixieren.

Das ist sicherer als die Verwendung Ihrer Hände und Sie haben beide Hände frei, um das Werkzeug zu bedienen.

1. NICHT ZU ÜBERGREIFEN. Halten Sie die Griffe trocken, sauber und frei von Öl und

Fett. Befolgen Sie die Anweisungen zum Schmieren und Wechseln von Zubehör.

1. WARTUNG DES WERKZEUGS SORGFÄLTIG. Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Befolgen Sie die Anweisungen zum Schmieren und Wechseln des Zubehörs.
2. ÜBERPRÜFEN SIE BESCHÄDIGTE TEILE. Bevor Sie ein Werkzeug verwenden, überprüfen Sie alle Teile, die beschädigt sein könnten, sorgfältig, um sicherzustellen, dass sie ordnungsgemäß funktionieren und ihre vorgesehene Funktion erfüllen. Überprüfen Sie die Ausrichtung

beweglicher Teile, Blockieren beweglicher Teile, Bruch von Teilen, Montage und

andere Bedingungen, die den Betrieb beeinträchtigen können. Jedes beschädigte Teil

sollte von einem autorisierten Servicecenter ordnungsgemäß repariert oder ersetzt werden.

sofern an anderer Stelle in der Bedienungsanleitung nichts anderes angegeben ist.

1. ERSATZTEILE UND ZUBEHÖR. Verwenden Sie beim Servieren nur identische Ersatzteile. Verwenden Sie nur Zubehör, das für den Einsatz dieses Werkzeugs geeignet ist.
2. Bedienen Sie das Werkzeug nicht, wenn Sie unter Alkoholeinfluss stehen.

ODER MEDIKAMENTE. Lesen Sie die Warnhinweise auf Rezepten, um festzustellen, ob Ihre

Urteilsvermögen oder Reflexe sind bei Einnahme von Drogen

beeinträchtigt. Wenn es irgendwelche

Im Zweifelsfall die Maschine nicht bedienen.

1. STEHEN SIE NIEMALS AUF DAS WERKZEUG. Wenn das Werkzeug umkippt, können schwere Verletzungen oder Schäden auftreten.

AUSPACKEN

Die Slip-Roll-Maschine sollte montiert geliefert werden. Achten Sie auf alle losen Teile im Verpackungsmaterial, bevor Sie sie entsorgen. Wenn welche gefunden werden,

Versuchen Sie herauszufinden, ob das Teil an der Maschine fehlt oder defekt ist. Rufen Sie bitte den

Distributor so schnell wie möglich.

1. Montieren Sie die Slip-Roll-Maschine an einer Werkbank, indem Sie die Basis der Maschine (Nr. 21) an der Werkbank anbringen. Siehe Teilediagramm.
2. Passen Sie bei Bedarf den Abstand zwischen Welle 1 (Nr. 8) und 2 (Nr. 20) an.

a. Der Abstand zwischen Welle 2 (#20) und Welle 1 (#8) kann eingestellt werden

durch Drehen der Einstellschrauben (#35).

b. Um den Abstand zwischen den beiden Wellen zu verringern, drehen Sie den Einstellknopf

Schraube (Nr. 35) im Uhrzeigersinn.

c. Um den Abstand zu vergrößern, drehen Sie die Einstellschraube gegen den Uhrzeigersinn.

1. Passen Sie bei Bedarf den Abstand zwischen Welle 1 (#8) und Welle 3 (#7) an.

a. Der Abstand zwischen Welle 3 (#7) und Welle 1 (#8) kann eingestellt werden

durch Drehen der Einstellschrauben (Nr. 22).

b. Um den Abstand zwischen den beiden Wellen zu verringern, drehen Sie den Einstellknopf

Schrauben (Nr. 22) im Uhrzeigersinn.

c. Um den Abstand zu vergrößern, drehen Sie die Einstellschrauben (#22)

gegen den Uhrzeigersinn.

1. Ausbau der Welle 1 (#8) falls erforderlich. Das linke Ende der Welle ist montiert

auf einer Vierkantbuchse (#5) und das rechte Ende der Welle 1 ist geführt durch den rechten Ständer (#9) in die Hülse (#10).

a. Um Welle 1 zu entfernen, entfernen Sie die Hülse (Nr. 10) vom rechten Ende der Welle.

1.

b. Als nächstes lösen Sie oben am linken Ständer die Sechskantschraube (Nr. 3). c. Ziehen Sie das rechte Ende der Welle 1 nach außen.

1. Wiedermontage Welle 1

a. Stecken Sie das rechte Ende der Welle 1 wieder in das Loch im rechten Ständer. b. Ziehen Sie die Sechskantschraube (Nr. 3) oben am linken Ständer fest. c. Schieben Sie die Hülse (#10) auf das Ende der Welle 1.

BETRIEB

Überprüfen Sie vor dem Gebrauch die Montage und Einstellung dieser Maschine. Drehen Sie

den Griff (#23) und prüfen Sie, ob die vier Zahnräder (#19, #30) gut festen Kontakt miteinander haben. Die Wellen 1, 2 und 3 sollten sauber und frei von

Metallspänen sein. Siehe Teilediagramm.

Formwalzen

1. Setzen Sie die Stahlplatte zwischen Welle 1 (Nr. 8) und Welle 2 ein.
2. Drehen Sie den Griff (Nr. 23), um die Metallrolle zu formen.
3. Wenn der Durchmesser der Metallrolle nicht stimmt, drehen Sie die Einstellschrauben (#22) im Uhrzeigersinn, um den Durchmesser zu verringern, oder gegen den Uhrzeigersinn, um den Durchmesser zu vergrößern.
4. Um die fertige Rolle zu entfernen, ziehen Sie die Hülse (Nr. 10) der Welle 1 heraus (#8), am nächsten zum Griff (#23), und schwingen Sie Welle 1 aus dem rechten Ständer. Entfernen Sie anschließend die Stahlrolle von Welle 1.

Ringe formen

Die halbrunden Schlitze auf der rechten Seite von Welle 2 (#20) und 3 (#7) können zum Formen von Ringen verschiedener Abmessungen verwendet werden.

1. Stecken Sie den Stahl in den halbrunden Schlitz von Welle 2 (Nr. 20) oder Welle 3 (Nr. 7).
2. Drehen Sie den Griff (Nr. 23), um den Metallring zu formen.

ACHTUNG: Halten Sie die Hände von den Wellen und Metallteilen fern. Versuchen Sie nicht, Rollen aus anderen als den angegebenen Materialien zu formen.

TEILELISTE

Teil #	Beschreibung	Menge
1	Linker Ständer	1
2	Mutter M12	1
3	Sechskantschraube M12x40	1
4	Stützbuchse	4
5	Vierkantbuchse	1
6	Flachschlüssel 4x20	2
7	Schacht 3	1
8	Welle 1	1
9	Rechter Ständer	1
10	Ärmel	1
11	Waschmaschine	1
12	Federscheibe	1
13	Schraube M8x16	1
14	Abdeckung	1
15	Sechskantschraube M8x16	4
16	Federscheibe	4
17	Waschmaschine	4
18	Lager	2
19	Kleines Getriebe	2
20	Schacht 2	1
21	Base	1
22	Einstellschraube	2
23	Handhaben	1
24	Feststellschraube M6x10	1
25	Sechskantmutter M10	1
26	Griffbuchse	1
27	Sechskantschraube M10x10	1
28	Waschmaschine	2
29	Federscheibe	2
30	Großes Zahnrad	2
31	Kleiner Schaft	2
32	Sechskantschraube M6x10	2
33	Feststellschraube M8x30	2
34	Stift	2
35	Einstellschraube	2
36	Sechskantschraube M12x20	4
37	Federscheibe	4
38	Unterlegscheibe	4

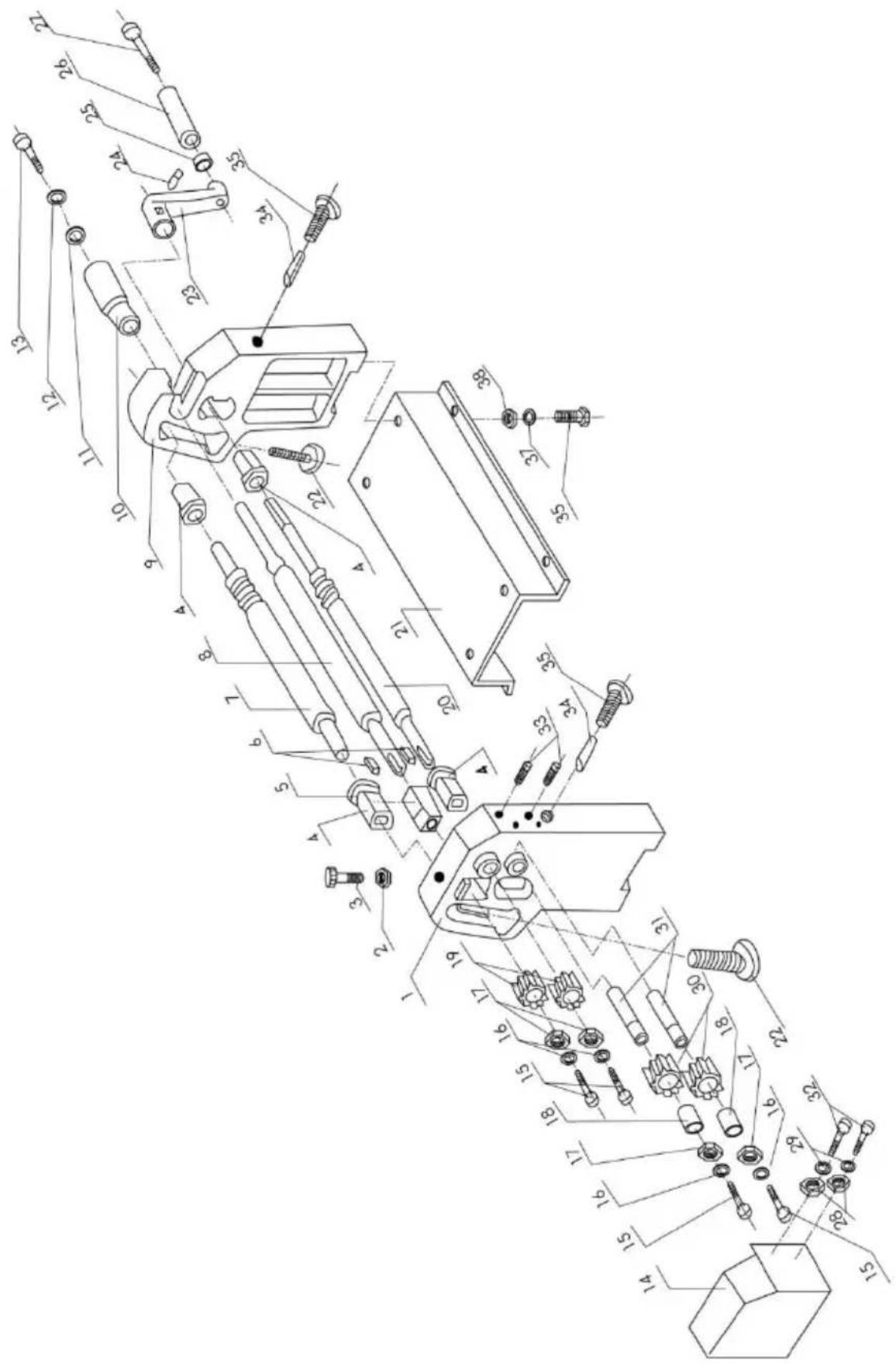

Montagezeichnung

Technischer Support und E-Garantie-Zertifikat
