XQD19 - Industriemaschine Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Pneumatische Umreifungsmaschine
Marke	Vevor
Modell	XQD19
Bandmaterial	PET / PP
Bandbreite	13 bis 19 mm
Banddicke	0,5 bis 1,2 mm
Spannkraft	3000 N (bei 0,63 MPa)
Betriebsdruck	0,5 bis 0,7 MPa (max. 0,8 MPa)
Luftverbrauch	0,3 L/min
Schmelzzeit	2 bis 5 s (einstellbar)
Schmieröl	ISO VG 51
Schweißprinzip	Reibschweißen
Schneidvorrichtung	Schwerer Schnitt (Klinge) und Reibschnitt
Aufhängung	Haken für vertikale, horizontale und überkopf Positionen
Geräuschpegel	Bis zu 85 dB(A) – Gehörschutz tragen
Vibrationen	Entspricht ISO 5349
Garantie	Elektronisches Garantiezertifikat
Wartung	Regelmäßige Reinigung mit Druckluftpistole; Anziehen der Schrauben
Luftversorgung	Druckluft (sauber, ölfrei)
Gewicht	Ca. 4,5 kg (Schätzung)

Häufig gestellte Fragen - XQD19 Vevor

Welches Bandmaterial für die XQD19-Maschine verwenden?

Verwenden Sie Band aus PET oder PP mit einer Breite von 13 bis 19 mm und einer Dicke von 0,5 bis 1,2 mm. Die Maschine ist für diese Abmessungen ausgelegt.

Wie stelle ich die Bandspannung ein?

Die Spannung wird mit einem Schraubendreher an der Ventilstange unter dem Spannknopf eingestellt. Im Uhrzeigersinn drehen erhöht die Spannung. Achten Sie darauf, nicht zu stark zu spannen, um ein Reißen des Bandes zu vermeiden.

Was tun, wenn die Maschine nicht startet?

Überprüfen Sie zuerst die Druckluftversorgung (Druck 0,5-0,7 MPa). Wenn der Motor nicht läuft, könnte er trocken sein: Geben Sie ein paar Tropfen Schmieröl 51# in den Lufteinlass. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie stelle ich die Schmelzzeit ein?

Verwenden Sie einen kleinen Schraubendreher, um die Schraube unter dem Schmelzknopf (rot) zu drehen. Im Uhrzeigersinn erhöht die Zeit (bis zu 5 s), gegen den Uhrzeigersinn verringert sie (mindestens 2 s). Ziehen Sie die Kontermutter nach der Einstellung fest.

Das Band schmilzt nicht vollständig, was tun?

Dies kann an einer zu kurzen Schmelzzeit, unzureichendem Luftdruck oder verschmutzten Schmelzzähnen liegen. Erhöhen Sie die Schmelzzeit, überprüfen Sie den Druck (min 0,5 MPa) und reinigen Sie die Zahnplatten mit Druckluft.

Wie warte ich die Maschine?

Führen Sie tägliche Wartung durch: Reinigen Sie den Staub mit einer Druckluftpistole, ziehen Sie die Hakenschrauben an und schmieren Sie den Druckluftmotor (alle 2 Minuten einen Tropfen über den Schmierspender). Schalten Sie die Luft vor jedem Eingriff ab.

Kann ich die Maschine mit sehr dünnem Band verwenden?

Ja, für Band von 0,5 bis 0,7 mm verwenden Sie die Reibschnittvorrichtung. Für dickeres Band (0,5-1,5 mm) verwenden Sie die schwere Schneidvorrichtung. Stellen Sie sicher, den Abstand zwischen Rolle und Zahnplatte anzupassen.

Was tun, wenn das Band nach dem Schmelzen stecken bleibt?

Drücken Sie den Rückwickelknopf, um die Spannung zu lösen. Wenn die Vibrationsstange unten bleibt, halten Sie den Spannergriff, um das Auslassventil zu öffnen, und betätigen Sie dann das Absperrventil.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie Schutzbrille, Gehörschutz, Handschuhe und enganliegende Kleidung. Halten Sie Ihre Hände von der sich bewegenden Rolle fern. Die Schneidklinge ist scharf: Verwenden Sie Handschuhe. Der Lärm kann 85 dB(A) überschreiten.

Wo finde ich Ersatzteile?

Besuchen Sie die Website support.vevor.com. Teile wie Zahnplatte, Vibrationsstange, Umlenkrolle und Dichtungen sind erhältlich. Verwenden Sie nur Originalteile.

BEDIENUNGSANLEITUNG XQD19 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Umreifungsmaschine

MODELL: XQD19 , XQD19B , XQD25

Vielen Dank, dass Sie sich für diese Umreifungsmaschine entschieden haben.

Bitte lesen Sie vor der Anwendung alle Anweisungen sorgfältig durch. Diese Informationen helfen Ihnen, die bestmöglichen Ergebnisse zu erzielen. Die Farbe der in diesem Katalog aufgeführten Produkte kann vom tatsächlichen Artikel abweichen.

15. Sicherheitshinweise

Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie diese Verpackungsmaschine verwenden.

Allgemeine Sicherheitsregeln

1. Beachten Sie den Grundsatz „Sicherheit geht vor“ und bedienen Sie dieses Druckluftwerkzeug ordnungsgemäß.
2. Lesen Sie das Handbuch vor der Inbetriebnahme sorgfältig durch.
3. Sicherheitsteile des Werkzeugs nicht demontieren;
4. Zerreißen oder beschädigen Sie das Etikett oder die Markierung des Produkts nicht.
5. Halten Sie Ihre Hände oder andere Körperteile von der Verbindung zwischen Verpackungsband und Verpackungswerkzeug fern.

Anwendung

Dieses Werkzeug ist speziell zum Binden von Artikeln mit PET-Verpackungsbändern konzipiert.

Anwendbare Breite des Verpackungsbandes: 13, 16, 19 mm; Das Verpackungsband nicht zum Anheben verwenden.

Richtiges Anziehen

Tragen Sie Schutzbrille, Ohrenschützer, Schutzhandschuhe, Helm und Schutzschuhe

und langärmeliges Hemd, schließen Sie alle Knöpfe; achten Sie auf Ihre Krawatte, lange Haare und Kleidung darf nicht an der

Verpackungsmaschine eingehängt werden.

Gasquelle

- Stellen Sie sicher, dass die Luftzufuhrleitung druckfest und ölbeständig ist. - Verwenden Sie für die Luftleitung unbedingt den speziellen Schnellanschluss. Der Luftdruck darf 1,16 psi / 8 bar nicht überschreiten. - Verwenden Sie nur saubere Druckluft, anstatt Gasquelle oder dynamische Quelle.

Belüftung

Die Luft in Innenräumen kann leicht durch Schmieröl verschmutzt werden. Daher sollte die Belüftung angemessen sein.

Vibration

Es ist schädlich für den Bediener, wenn er über einen längeren Zeitraum übermäßigen Vibrationen ausgesetzt ist. Die Betriebsspezifikation sollte den relevanten Anforderungen von ISO 5349 entsprechen.

Lärm

Bediener müssen Ohrenschützer tragen, wenn der Lärm höher als 85 dB(A) ist. Unter 85 dB(A) wird außerdem das Tragen von Ohrenschützern empfohlen.

Schutzbrille

Wenn der Verpackungsspanngurt plötzlich reißt, kann dies zu Augenverletzungen und Blindheit führen. Daher müssen Bediener eine Schutzbrille tragen.

Notiz:

Halten Sie beim Schneiden des Verpackungsbandes dessen oberen Teil fest und stellen Sie sich an die Seite. Das Oberband wird abgeschnitten. Seien Sie vorsichtig, es dürfen sich keine Personen in der Umgebung aufhalten. Während der Wartung und Reinigung ist der von der Luftzerstäuberpistole erzeugte Staub schädlich für die Augen.

Bewegliches Teil

Während des Betriebs kann das bewegliche Teil (Spannrolle) Ihren Handschuh oder andere Körperteile einklemmen. Berühren Sie es daher nicht, wenn sich die Spannrolle dreht.

Wartung

• Führen Sie tägliche Wartungsarbeiten an der Maschine durch.
• Überprüfen Sie regelmäßig und entfernen Sie Staub mit einer Druckluftpistole. - Ziehen Sie die Schrauben des Hakens fest; · Schalten Sie die Gasquelle ab, während Sie Teile austauschen.

Gefahr beim Schneiden

Die scharfe Klinge am Klingenhalter kann Ihre Hände und Finger verletzen. Tragen Sie daher bitte Sicherheitshandschuhe.

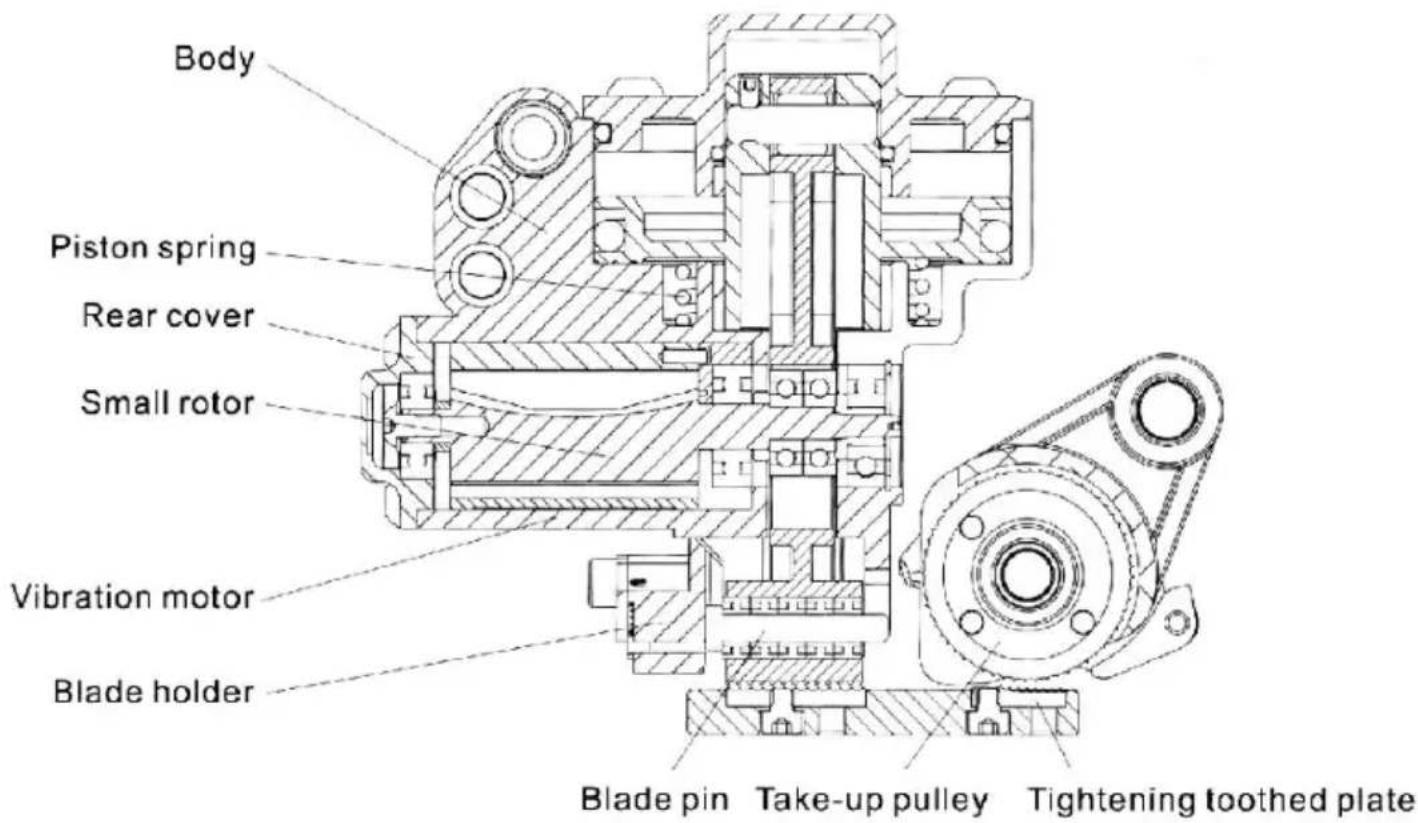

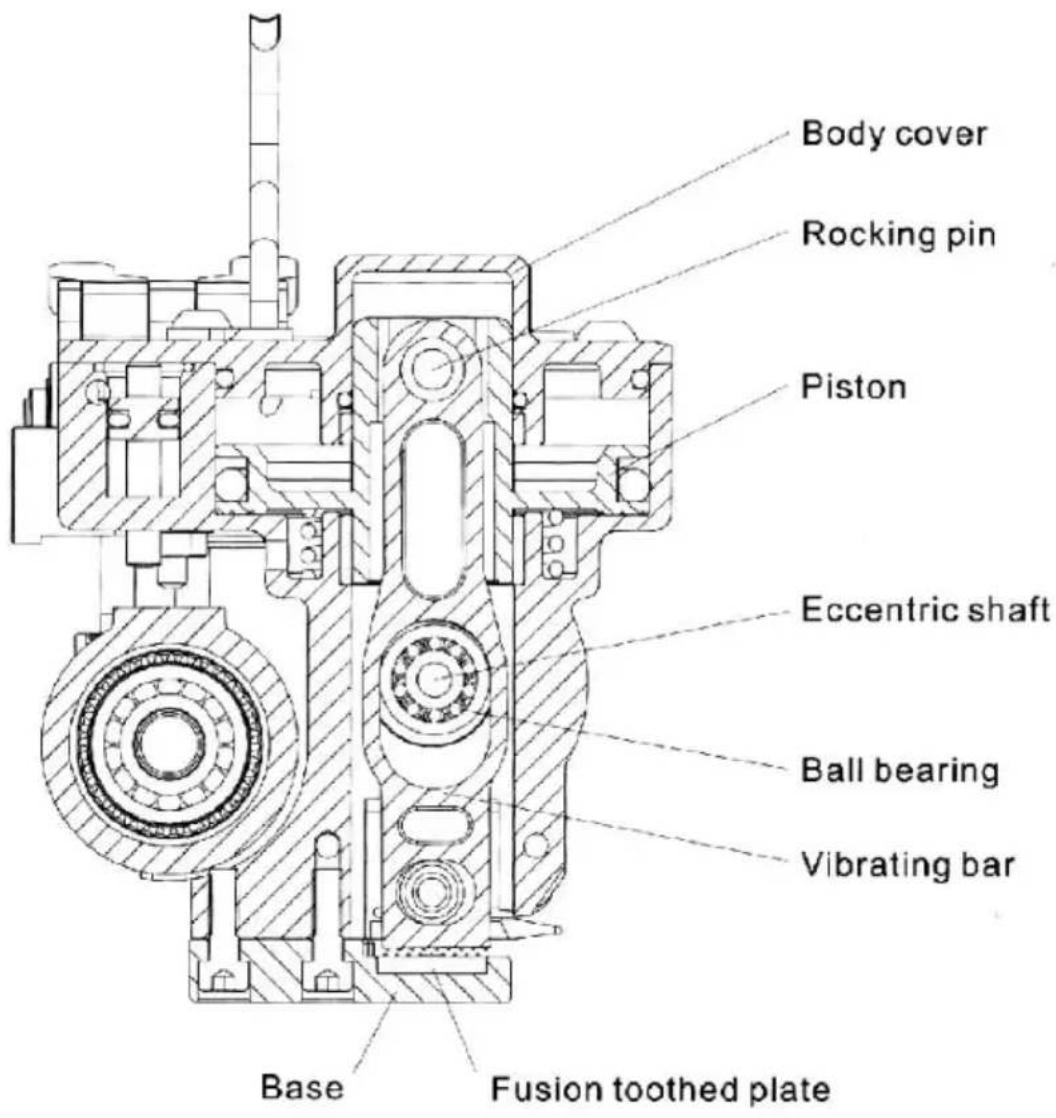

16. Prinzip der Reibungsfusion

Bei diesem Werkzeug handelt es sich um eine Art

Friktionsschmelzverpackungsmaschine. Das geläppte thermoplastische Verpackungsband wird durch die durch Reibungsbewegung erzeugte Wärme geschmolzen; daher wird es genannt „Reibungsfusion“.

Die Druckluft drückt den Kolben im Luftzylinder. Der obere Teil des K und vibrierende Bar ist verbunden mit der Schaukelpin, so die vibrierende Bar wird drücken den überlappenden Teil des Verpackungsbandes beim Herunterfahren.

In der Mitte des Vibrationsstabs befindet sich ein elliptisches Loch, mit diesem Loch verbunden ist die Exzenterwelle des Pneumatikmotors. Der Pneumatikmotor dreht sich mit hoher Geschwindigkeit (10000 U/min), sodass die Vibrationsstange schnell hin- und herbewegt. Der untere Teil des Verpackungsbandes wird durch die Zapfenzähne der Fusionszahnplatte befestigt und deren oberer Teil wird durch die Zapfenzähne des Vibrationsstabs für starke Reibung angetrieben. Daher wird der geläppte Teil des Verpackungsbandes durch die durch Reibung erzeugte Wärme geschmolzen. Wenn der Vibrationstimer läuft, erreicht das Set nach einer Zeit stoppt die Vibration und die Fusion ist abgeschlossen.

Sowohl der obere als auch der untere Teil des Verpackungsbandes b

beim Extrudieren hängen.

17. Spezifikation und Teile

Modus	XQD19	XQD19B	XQD25
Material des Verpackungsbandes	PET /PP	HAUSTIER	HAUSTIER
Breite des Verpackungsbandes (mm)	1 3 ~19	13~19	1 9 ~ 25
Dicke Verpackungsband (mm)	0,5~1. 2	0,5~1. 2	0,5~1,5
Spannkraft des Bindebandes (bei Luftzufuhr). Druck beträg 0,63 MPa)	3000N	3000N	3500N

Max. zulässiger Betriebsdruck: 0,8 MPa

Erforderlicher Arbeitsdruckbereich: 0,5–0,7 MPa (72–100 psi)

Idealer Arbeitsdruck: 0,63 MPa

Material des Verpackungsbandes: PET

Zulässiges Schmieröl: 51 #

Druckluftverbrauch: 0,3 l/min

Einstellbereich der Fusionszeit: 2 \~ 5 s

Schweres Schneidgerät

Das schwere Schneidgerät besteht aus Klingenhalter und Klinge und dient zum

Schneiden Sie 0,5–1,5 mm dickes Verpackungsband.

Reibschneidevorrichtung

Das Reibungsschneidegerät wird zum Schneiden von 0,5 bis 0,7 mm dickem leichtem PET-Verpackungsband verwendet.

Suspension

Entsprechende Haken können an verschiedenen Stellen aufgehängt

werden (obere Versiegelung, vertikale Versiegelung); und horizontale Abdichtung).

18. Anleitung zur Gasquelle

Luftdruckbedarf

Der erforderliche Luftdruckbereich: 72–100 psi (0,5–0,7 MPa).

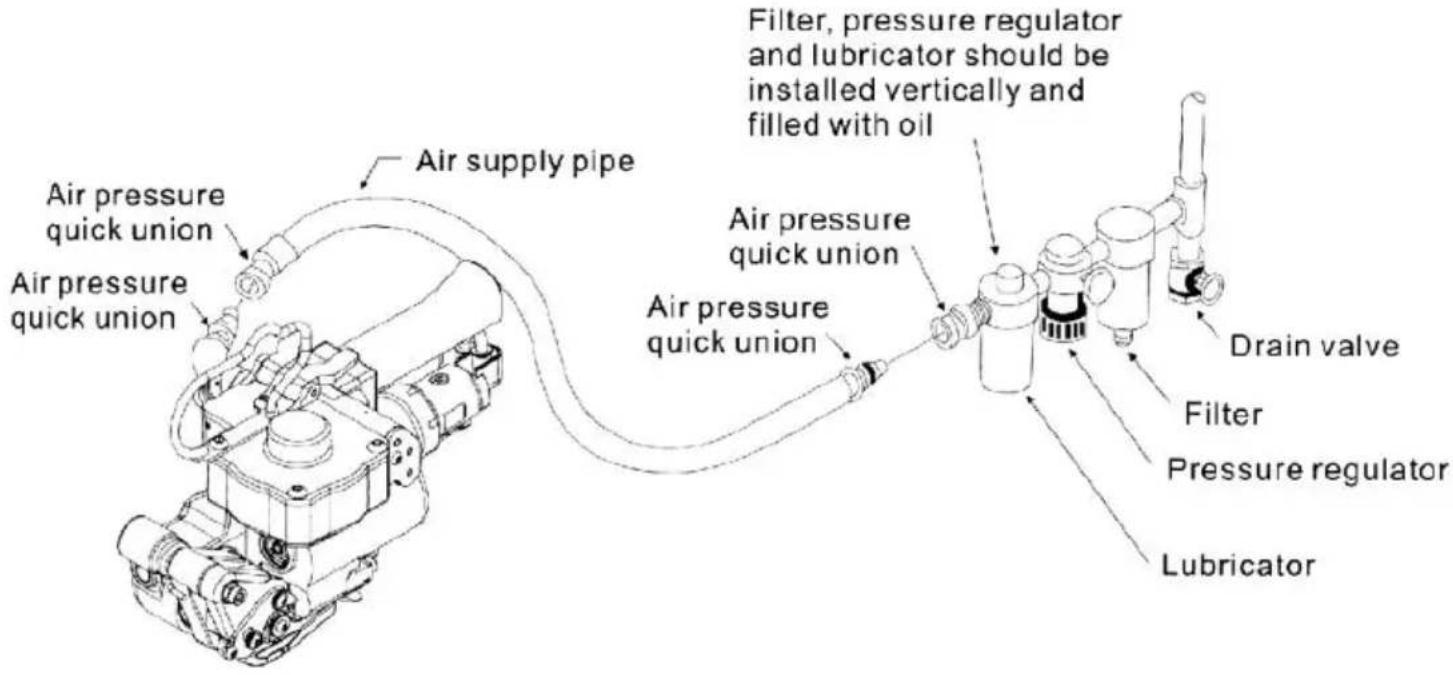

Installation der Gasquelle

Filter, Druckregelventil und Öler müssen sich in der Nähe des pneumatischen Werkzeugs befinden. Der minimale Innendurchmesser des Luftschlauchs beträgt 6,0 mm (1/4 Zoll). Beide Enden der Luftzuleitung sollten mit Schnellanschlüssen ausgestattet sein.

Feuchtigkeitsfiltration

Am Boden des Bypasses des Luftversorgungskreislaufs muss ein Ablassventil montiert sein, um einmal täglich eine Entleerung zu ermöglichen.

Schmierung

Der Pneumatikmotor sollte ordnungsgemäß geschmiert sein und der Öler sollte voll und gut reguliert sein (ein Tropfen alle 2 Minuten).

19. Bedienungsanleitung

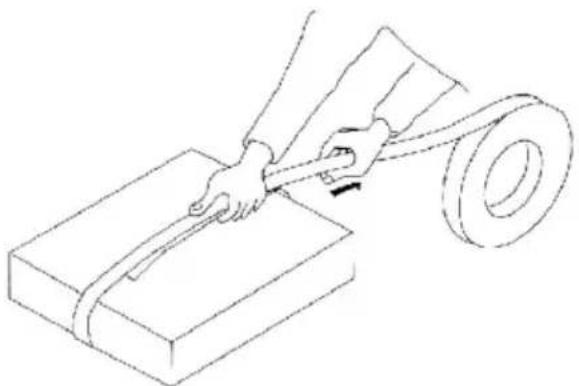

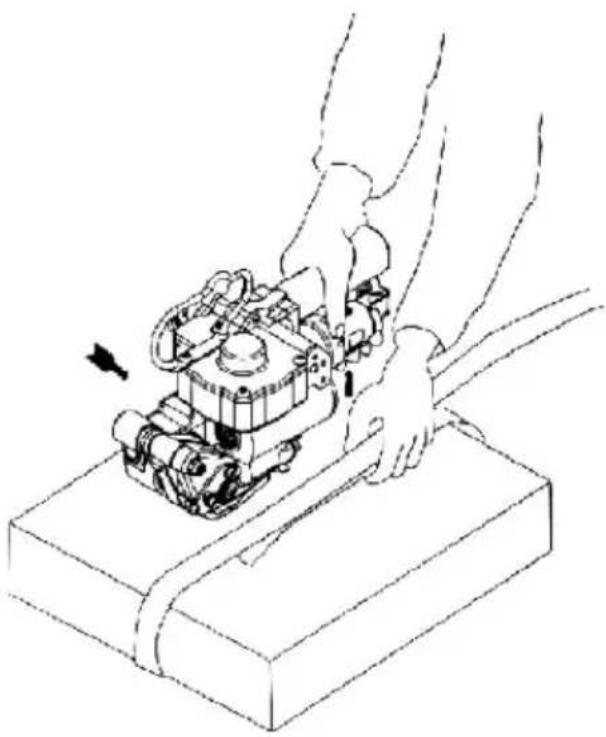

(1) So binden SieBündeln Sie den Artikel wie in linken Abbildung gezeigt Halten Sie mit dem Verpackungsband geläppte Teil fest Mit der linker Hand ca. 300 mm Schwanz freilassen, ziehen Den restlichen Teil mit der rechten Hand herausziehen.

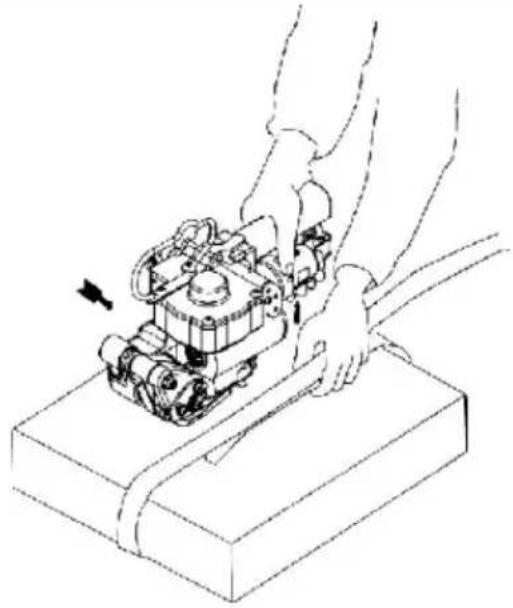

(2) Verpackungsband auflegenHalten Sie den Griff fest und ziehen Sie ihn mit der rechten Hand fest (um sicherzustellen). das maximale Öffnungsmaß dazwischen Spannrolle und Spannzahnplatte). Legen Sie sowohl den oberen auch den unteren Teil der Verpackung ein Förderband in die Verpackungsmaschine. Hinweis: die geläpptEin Teil des Verpackungsband muss durch getrennt werden Klinge des Klingenhalters; lassen Sie den Spanner los (Die Aufwickelrolle klemmt das Verpackungsband dicht)

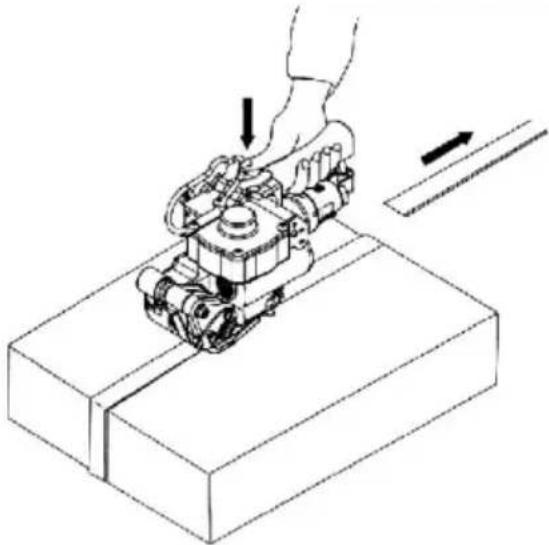

(3) Spannen Sie das VerpackungsbandDrücken Sie den Spanknopf (rechte Seite) mit dem Daumen rechten Hand, bis das Verpackungsband fest sitzt völlig.
(4) Vibration und Schneider Drücken Sie mit dem Daumen Fusionstaste (linke Seite). mit d rechten Hand, bis das Verpackungsband verschmolzen ist und Abschneiden

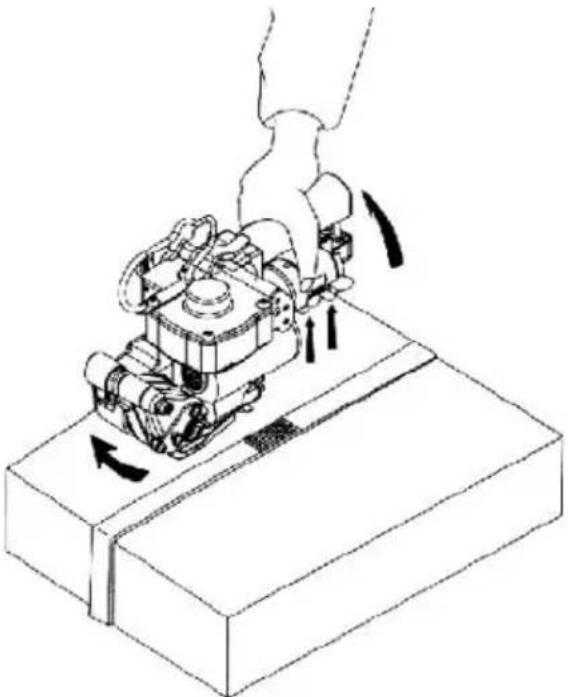

(5) Nehmen Sie die Verpac ab MaschineDrücken Sie den Griff und zieh Sie ihn mit der rechten Hand Hand. Drücken Sie die Rückspultaste mit der kleinen Finger der rechten Hand, bis sider Riemen löst Spannrolle drücken. Griff drücken und festziehen Ziehen Sie das Werkzeug fest an und entferner Sie es vom Verpackungsband.Hinweis: Entfernen Sie das ni
Verpackungsmaschine bis das Verpackungsband freigegeben wird.

20. Spannungseinstellung

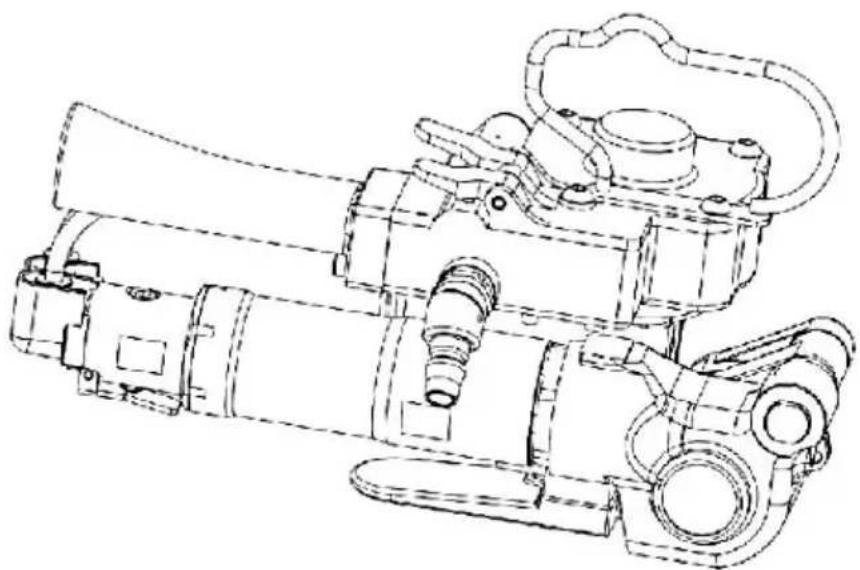

Spannung des Verpackungsbandes

Die Spannung des Verpackungsbandes kann mit einem Schraubenzieher über den Ventilschaft eingestellt werden, der unter dem Spannknopf neben dem Griff angebracht ist.

Ein leichtes Verpackungsband (<0,7 mm) kann einer Spannung von 15 standhalten. Wenden Sie nicht zu viel Spannung an, andernfalls kann das Verpackungsband reißen.

Zeit der Reibungsfusion

Die Zeit der Reibungsfusion kann entsprechend der Größe des Verpackungsbands, dem Luftdruck und dem Zustand der Verpackungsmaschine angepasst werden. Dazu wird ein kleiner Schraubendreher verwendet, um die kleine Schraube unter dem Fusionsknopf (rot) einzustellen. Bei Drehung im Uhrzeigersinn erhöht sich die Zeit, bei Drehung gegen den Uhrzeigersinn verkürzt sie sich. Ziehen Sie die Kontermutter nach der Einstellung fest. Eine einwandfreie

Verschmelzung sorgt für eine gleichmäßige und gratfreie Verbindung der Gelenke.

Breite des Verpackungsbandes

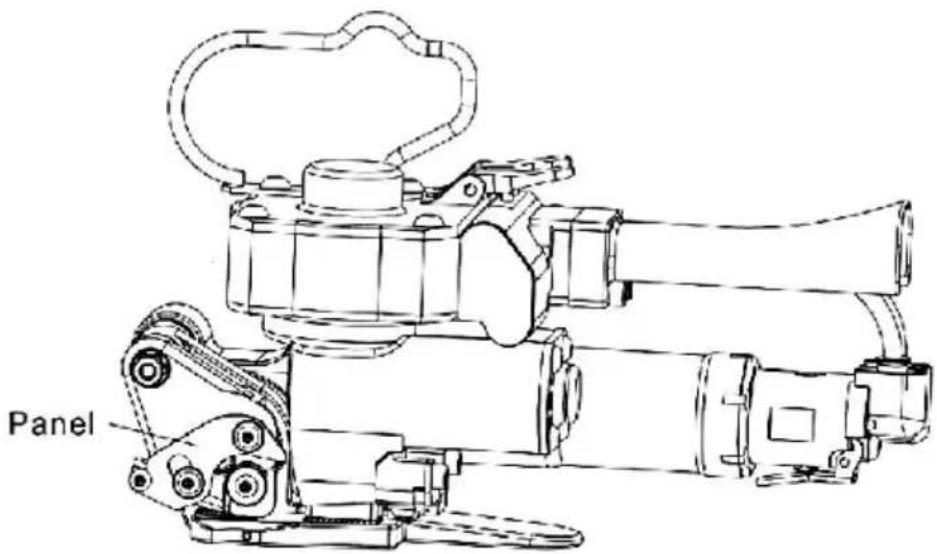

(1) Bedienfeld

Das Bedienfeld kann durch Entfernen der Schrauben von der Verpackungsmaschine demontiert werden. Ersetzen Sie es durch ein neues Bedienfeld entsprechend den Abmessungen des verwendeten Verpackungsbands und der Installationsmethode des vorherigen Bedienfelds.

(2) Standorthaken

Der Fixierhaken des Klingenhalters kann wieder zusammengebaut werden, indem der Federstift vom Klingenhalter entfernt wird.

Notiz: Im Fixierhaken befindet sich eine kleine Druckfeder. Verlieren Sie diese nicht.

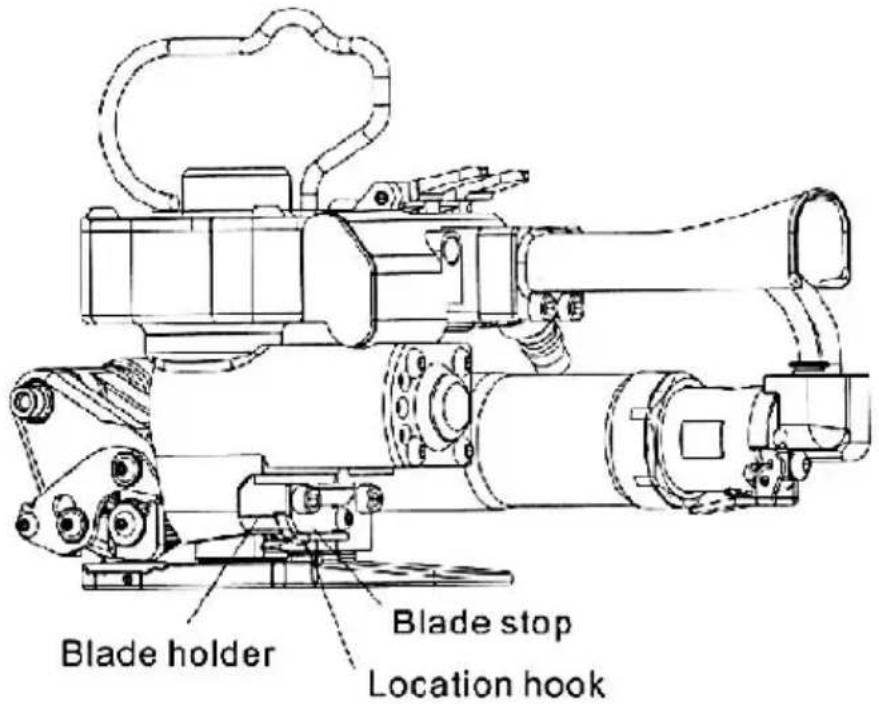

Zusammenbau

Wählen Sie entsprechend der Abmessung des Verpackungsbandes ein Loch aus den drei Löchern des Klingenhalters aus. Das äußere Loch wird für 19 mm Verpackungsbänder verwendet, das mittlere Loch für 16 mm Verpackungsbänder und das innere Loch für 13 mm Verpackungsbänder.

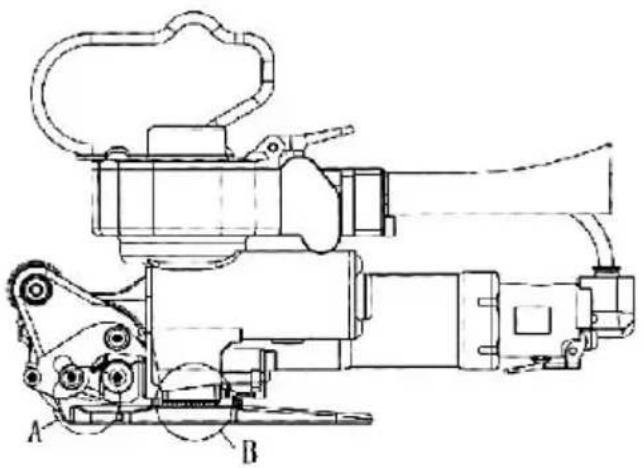

Abstand (a) zwischen Spannrolle und Spannzahnplatte

Der Abstand zwischen der Aufwickelrolle und der Spannzahnplatte muss entsprechend den Abmessungen des verwendeten Verpackungsbandes angepasst werden. Überprüfen Sie den Abstand (a) zwischen der Aufwickelrolle und der Spannzahnplatte mit einem Fühler (wie in der Abbildung unten gezeigt).

Der Abstand (a) sollte nicht kleiner sein als die Dicke des Verpackungsbands. Während der Lieferung ist dieser Abstand auf 1,0 mm mehr als die Dicke des Verpackungsbandes eingestellt.

(1) Wenn die Dicke des Verpackungsbandes 0,8 mm beträgt, legen Sie eine 0,2 mm dicke Dichtung unter die Spannzahnplatte. (2) Wenn die Dicke 0,6 mm beträgt, legen Sie zwei 0,2 mm dicke

Dichtungen unter die Spannzahnplatte.

(3) Wenn diese Dicke 1,4 mm überschreitet, setzen Sie zwei 0,2 mm Dichtungen in die Mitte des Gehäuses und der Dichtung ein.

Abstand (b) zwischen der Unterseite des Vibrationsstabs und der Schmelzzahnplatte

Messen Sie den Abstand zwischen der Unterseite des Vibrationsstabs der Schmelzzahnplatte (siehe Abbildung oben) mit einem Fühler. Beachten Sie beim Messen bitte folgende Schritte:

(1) Drücken Sie den Fusionsknopf (rot) mindestens 2 Sekunden lang, sodass sowohl der Kolben als auch der Vibrationsstab vollständig nach unten zeigen. (2) Messen Sie den Abstand (b) mit einem Fühler; Wenn keine Dichtung verwendet wird, beträgt der Abstand (b) 0,5 mm. Wenn die Dicke des Verpackungsbandes weniger als 0,6 mm beträgt, fügen Sie eine 0,2-mm-Dichtung an der Unterseite der Fusionszahnplatte ein.

Notiz:

·Verringern Sie den Abstand (b) nicht durch Einfügen zu vieler Dichtungen. - Die Verpackungsmaschine kann beschädigt werden, wenn zwischen der Unterseite des Vibrationsstabs und der Schmelzzahnplatte kein Abstand besteht. - Wenn der Vibrationsstab auf die gezahnte Schmelzplatte trifft, werden die Zähne der Platte sofort beschädigt.

21. Störung und Fehlerbehebung

Häufige Fehler und deren Beseitigung:

(5) Spannerbetrieb

Phänomen	Ursachen	Fehlerbehebung
Motorkörper kann nicht gestartet werden.	1.Es befindet sich Fremdmaterial im .2.Der Motor ist zu trocken und braucht von Schmierung .3. Falsche Einstellung für Luftventil führt zu Luftdruckmangel .	1.Liefern Verpackungsmaschine zur Fabrik zur Reparatur2.Fügen Sie mehrere Tropfen Schmieröl hinzu Motor vom Lufteinlass3.Luftventil neu einstellen
Spannrolle drückt die obere Verpackungsband .	1.Abstand zwischen Spannrolle und die Zahnplatte ist zu bre 2.In Bezug auf die Dicke der Verpackung Riemen, Spannkraft is zu stark .3. Die Spannrolle ist durch Staub blockiert oder Rückstände vom Verpackungsband .4. Die Zähne der Aufnahmerolle sind stumpf .	1.Dichtung erhöhen.2. Passen Sie die Spannung des Verpackungsbandes an durch Einstellen des Luftventils mit einem Schraubendreher .3. Reinigen Sie die Zähne der Aufwickelrolle mit Luftblaspistole oder Pinsel .4. Aufwickelvorrichtung austauschen Rolle.
Beim Verpacken , Verpackungsmaschine bewegt sich vorwärts oder kippen Klemmer Sie das Ende des Verpackungsbandes .	1. Die Aufnahmezahnplatte ist blockiert durch Rückstände des Verpackungsbandes .2.Die Zähne der Aufnahmezahnstange Platte sind stumpf .3.Die Spannung desVerpackungsbandes ist zu stark .	1.Reinigen Sie die Zähne der Aufnahmezahnstange Platte, Rückstände mi Luft abblasen Blaspistole .2. Aufwickelzahnplatte austauschen.3. Stellen Sie dieDrosselklappe mit einem kleinen Einsteller ein Schraubendreher .

Vorsichtsmaßnahmen während des Spannvorgangs

①Nachdem der Artikel mit dem Verpackungsband zusammengebunden wurde, halten Sie den überlappenden Teil mit der linken Hand fest und ziehen Sie den überflüssigen Teil heraus. ②Stellen Sie sicher, dass der überlappende Teil des Verpackungsbandes in der Verpackungsmaschine eingelegt ist und ausgerichtet ist. ③Wenn beim Verpacken die Spannung zu hoch ist, reißt das Verpackungsband. Kontrollieren Sie die Spannung des Verpackungsbandes durch Einstellen des Luftventils.

(6) Fusionsbetrieb

Phänomen	Ursachen	Fehlerbehebung
Unvollständig Fusion bzw NEIN Verschmelzung	1. Die Fusionszeit ist zu kurz2. Der Luftdruck stimmt nicht genug3. Der Innendurchmesser des Luftrohrs ist zu klein4. Die Zähne von Fusion o n gezahnt Platte oder Rüttelstab ist durch Rückstände verstopft oder verschlissen aus5.Vibrationsmotor ist zu trocken und schmierungsbedürftig	1. Informationen zur Einstellung finden Sie in diesem Handbuch Fusionszeit .2. Luft mit dem Luftdruck von zuführe 72psi oder höher .3. Ersetzen Sie das Luftrohr durch ein Luftrohr mit einem Innendurchmesser von über 6,4 mm .4. Reinigen Zahnteilbzw vibrierend ersetzen Stange und Fusionszahnplatte .5.Schmieröl aus dem Lufteinlass hinzufügen
Verpackungsband ist übermäßig verschmolzen bzw gebrochen während der ausgeschaltet Verschmelzung Verfahren	1.Die Dicke der Verpackung Gürtel ist nicht genug2. Die Fusionszeit ist zu lang3.Die Abkühlzeit für Reibung Fusionsteil is zu kurz .	1. Verwenden Sie da Verpackungsband, das richtig Spezifikation2. Reduzieren Sie die Fusionszeit nach Bedarf. Siehe dieses Handbuch3.Behalten mindestens 3 Sekunden nach Verschmelzung
Verpackungsmaschine kann nicht losfahren Aus Verpackung Band nach der Fusic	1. Die Spannrolle funktioniert nicht rückwärts.Verpackungsband lässt sich nicht lösen2.Vibrationsstab hebt sich nicht vom Verpackungsband .	1. Drücken Sie zum Freigeben die Rückspultaste die Spannung des Verpackungsbandes lt2.Halten Sie den Grif des Aufhellers fest Ermöglichen Sie die Verbindung mit dem Spanner Auslassventil und dann einschalten Absperrventil

Vorsichtsmaßnahmen während der Fusion

Eine solide Verschmelzung kann eine glatte und gratfreie Verbindung gewährleisten, eine zu lange Verschmelzung verringert jedoch die Haftung des PET-Verpackungsbandes.

Nach der Fusion 3 Sekunden beibehalten, andernfalls wird die Fusionsverbindung verformt oder getrennt.
