XQD19 - Maszyna przemysłowa Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Pneumatyczna maszyna do taśmowania
Marka	Vevor
Model	XQD19
Materiał taśmy	PET / PP
Szerokość taśmy	13 do 19 mm
Grubość taśmy	0,5 do 1,2 mm
Siła naciągu	3000 N (przy 0,63 MPa)
Ciśnienie robocze	0,5 do 0,7 MPa (maks. 0,8 MPa)
Zużycie powietrza	0,3 L/min
Czas zgrzewania	2 do 5 s (regulowany)
Olej smarny	ISO VG 51
Zasada zgrzewania	Zgrzewanie tarciowe
Urządzenie tnące	Cięcie ciężkie (ostrze) i cięcie tarciowe
Zawieszenie	Haki do pozycji pionowej, poziomej i górnej
Poziom hałasu	Do 85 dB(A) – nosić nauszniki ochronne
Drgania	Zgodnie z ISO 5349
Gwarancja	Elektroniczny certyfikat gwarancji
Konserwacja	Regularne czyszczenie pistoletem na sprężone powietrze; dokręcanie śrub
Zasilanie	Sprężone powietrze (czyste, bezolejowe)
Waga	Około 4,5 kg (szacunkowo)

Często zadawane pytania - XQD19 Vevor

Jakiego rodzaju taśmy używać z maszyną XQD19?

Używaj taśmy PET lub PP o szerokości 13 do 19 mm i grubości 0,5 do 1,2 mm. Maszyna jest zaprojektowana do tych wymiarów.

Jak wyregulować napięcie taśmy?

Napięcie reguluje się śrubokrętem na trzpieniu zaworu holowniczego umieszczonym pod przyciskiem zaciskania. Obracaj zgodnie z ruchem wskazówek zegara, aby zwiększyć napięcie. Uważaj, aby nie naciągnąć zbyt mocno, aby uniknąć zerwania taśmy.

Co zrobić, jeśli maszyna nie uruchamia się?

Najpierw sprawdź zasilanie sprężonym powietrzem (ciśnienie 0,5-0,7 MPa). Jeśli silnik nie obraca się, może być suchy: dodaj kilka kropli oleju smarnego 51# do wlotu powietrza. Jeśli problem nie ustąpi, skontaktuj się z działem obsługi klienta.

Jak wyregulować czas zgrzewania?

Użyj małego śrubokręta, aby obrócić śrubę pod przyciskiem zgrzewania (czerwony). Obracaj zgodnie z ruchem wskazówek zegara, aby zwiększyć czas (do 5 s), przeciwnie do ruchu wskazówek zegara, aby go zmniejszyć (minimum 2 s). Dokręć nakrętkę kontrującą po regulacji.

Taśma nie zgrzewa się całkowicie, co robić?

Może to być spowodowane zbyt krótkim czasem zgrzewania, niewystarczającym ciśnieniem powietrza lub zabrudzonymi zębami zgrzewającymi. Zwiększ czas zgrzewania, sprawdź ciśnienie (min 0,5 MPa) i wyczyść płytki zębate sprężonym powietrzem.

Jak konserwować maszynę?

Wykonuj codzienną konserwację: czyść kurz pistoletem na sprężone powietrze, dokręcaj śruby haka i smaruj silnik pneumatyczny (jedna kropla co 2 minuty przez smarownicę). Odcinaj powietrze przed każdą interwencją.

Czy mogę używać maszyny z bardzo cienką taśmą?

Tak, dla taśmy o grubości 0,5 do 0,7 mm używaj urządzenia tnącego tarciowego. Dla grubszych taśm (0,5-1,5 mm) używaj urządzenia tnącego ciężkiego. Upewnij się, że dostosowałeś odległość między kołem pasowym a płytką zębatą.

Co zrobić, jeśli taśma zablokuje się po zgrzaniu?

Naciśnij przycisk przewijania, aby zwolnić napięcie. Jeśli pręt wibracyjny pozostaje opuszczony, przytrzymaj uchwyt napinacza, aby otworzyć zawór wylotowy, a następnie uruchom zawór odcinający.

Jakich środków ostrożności należy przestrzegać?

Noś okulary ochronne, nauszniki ochronne, rękawice i dopasowaną odzież. Nie zbliżaj rąk do poruszającego się koła pasowego. Ostrze tnące jest ostre: używaj rękawic. Hałas może przekraczać 85 dB(A).

Gdzie znaleźć części zamienne?

Sprawdź stronę support.vevor.com. Dostępne są części takie jak płytka zębata, pręt wibracyjny, koło pasowe zwrotne i uszczelki. Używaj tylko oryginalnych części.

INSTRUKCJA OBSŁUGI XQD19 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Maszyna do spinania

MODEL: XQD19, XQD19B, XQD25

Dziękujemy bardzo za wybranie tej maszyny do spinania

- Przed użyciem przeczytaj całą instrukcję. Informacje te pomogą Ci osiągnąć najlepsze możliwe rezultaty.

Produkty prezentowane w tym katalogu mogą różnić się kolorem od rzeczywistego.

36. Instrukcje bezpieczeństwa

Przed użyciem tej maszyny pakującej prosimy o uważne przeczytanie instrukcji.

Ogólne zasady bezpieczeństwa

1. Należy pamiętać o zasadzie „przede wszystkim bezpieczeństwo” i prawidłowo obsługiwać to narzędzie pneumatyczne;
2. Przeczytaj uważnie instrukcję przed rozpoczęciem pracy;
3. Nie demontuj części zabezpieczających narzędzia;
4. Nie rozrywaj ani nie uszkadzaj etykiety ani znaku produktu;
5. Nie wkładaj dłoni ani innych części ciała pomiędzy pas pakujący a narzędzie pakujące.

Aplikacja

Narzędzie to jest specjalnie zaprojektowane do wiązania artykułów taśmą pakującą PET;

Odpowiednia szerokość pasa pakującego: 13, 16, 19 mm;

Nie używaj pasa pakującego do podnoszenia.

Prawidłowy opatrunek

Nosić okulary ochronne, nauszniki, rękawice ochronne, kask, obuwie ochronne

i koszulę z długim rękawem, zapnij wszystkie guziki; uważaj na krawat, długie włosy i ubranie nie mogą być zaczepiane przez maszynę pakującą

Źródło gazu

- Upewnić się, że rura doprowadzająca powietrze wytrzymuje ciśnienie i jest odporna na olej;

- Użyj specjalnego szybkozłącza do rury powietrznej; ciśnienie powietrza nie może przekraczać 1,16 psi / 8 barów;

- Używaj wyłącznie czystego sprężonego powietrza, a nie źródła gazu i źródła dynamicznego,

Wentylacja

Powietrze w pomieszczeniach może zostać łatwo zanieczyszczone olejem smarowym, dlatego należy zapewnić odpowiednią wentylację.

Wibracja

Długotrwały kontakt z nadmiernymi wibracjami jest szkodliwy dla operatorów; specyfikacja działania powinna być zgodna z odpowiednimi wymaganiami normy ISO 5349.

Hałas

Operatorzy powinni nosić nauszniki, jeśli hałas jest wyższy niż 85 dB(A). Nawet jeśli hałas jest niższy niż 85 dB(A), zaleca się również noszenie nauszników.

Okulary ochronne

Jeśli napinający pasek opakowania nagle się zerwie, może to spowodować uszkodzenie oczu i prowadzić do

ślepoty, dlatego operatorzy powinni nosić okulary ochronne.

Notatka:

Podczas przecinania pasa opakowaniowego należy trzymać jego górną część i stać z boku; górny pas zostanie przecięty; należy zachować ostrożność, w pobliżu nie powinny znajdować się żadne osoby. Podczas konserwacji i czyszczenia pył unoszony przez pistolet do odpylania jest szkodliwy dla oczu.

Ruchoma część

Podczas pracy część ruchoma (rolka napinająca) może zaczepić rękaw lub inną część ciała, więc gdy rolka napinająca się obraca, nie należy jej dotykać.

Konserwacja

- Przeprowadzać codzienną konserwację maszyny;

- Regularnie sprawdzać i usuwać kurz za pomocą pistoletu

pneumatycznego;

- Dokręcić śruby haka;

- Wyłączyć źródło gazu na czas wymiany części.

Zagrożenie podczas cięcia

Ostre ostrze w uchwycie ostrza może zranić dłoń i palec, dlatego należy nosić rękawiczki ochronne.

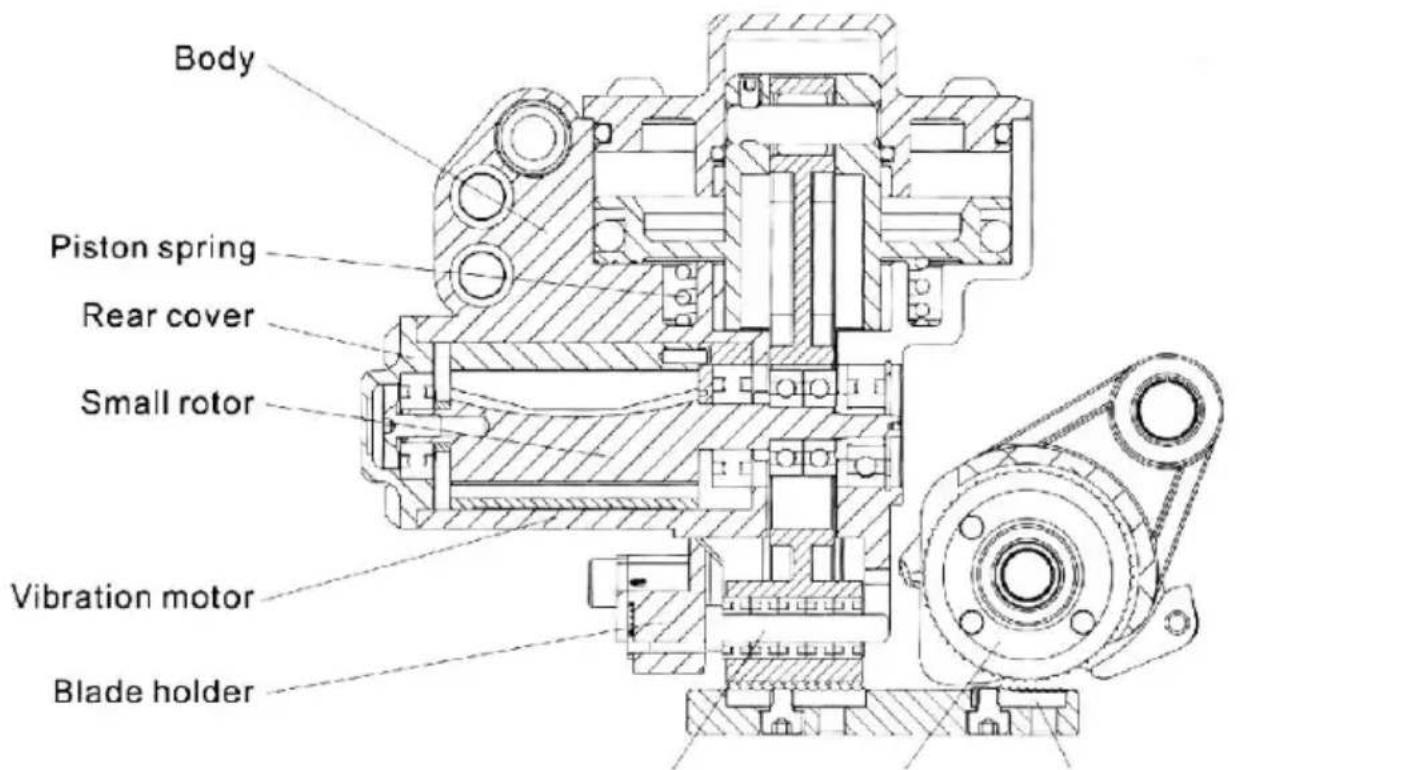

37. Zasada fuzji tarcia

To narzędzie jest rodzajem maszyny pakującej z termoobiegiem.

Docierane tworzywo termoplastyczne taśma pakująca jest stapiana pod wpływem ciepła wytwarzanego przez ruch tarcia, dlatego nazywa się ją „fuzja tarcia”.

Sprężone powietrze popchnie tłok w cylindrze pneumatycznym. Górna część tłoka a drążek wibracyjny jest podłączony do końca wahliwego, drążek wibracyjny będzie naciskał dotykał części pasa pakującego podczas ruchu w dół.

W środku wibrującego pręta znajduje się eliptyczny otwór, do którego podłączony ten otwór wał mimośrodowy silnika pneumatycznego. Silnik pneumatyczny obraca się z dużą prędkością (10000 obr./min), więc pręt wibracyjny szybko wykonuje ruch posuwisto-zwrotny. Dolna część pasa opakowaniowego jest mocowany za pomocą zębów kołkowych płyty zębatej zgrzewanej i jej górnej części jest napędzany przez zęby kołku wibratorą w celu uzyskania dużego tarcia. Stąd docierana część taśma pakująca jest stapiana pod wpływem ciepła wytwarzanego przez tarcie. Gdy włącza się zegar wibracyjny osiąga set czas, wibracje ustają i fu zostaje zakończona.

Zarówno górna, jak i dolna część taśmy pakującej zacinają się podcza

38. Specyfikacja i części

Tryb	XQD19	XQD19B	XQD25
Materiał paska opakowaniowego	PET /PP	ZWIERZA K DOMOWY	ZWIERZA K DOMOWY
Szerokość taśmy pakującej (mm)	1 3 ~19	13 ~ 19	1 9 ~ 25
Grubość taśmy opakowaniowej (mm)	0,5 ~ 1.	0,5 ~ 1.	0,5 ~ 1,5
Siła naciągu taśmy wiążącej (przy wlocie powietrza ciśnienie wynosi 0,63 MPa)	3000N	3000N	3500N

Maksymalne dopuszczalne ciśnienie robocze: 0,8 MPa

Wymagany zakres ciśnienia roboczego: 0,5 \~ 0,7 MPa (72 \~ 100 psi

Idealne ciśnienie robocze; 0,63 MPa

Materiał paska opakowaniowego : PET

Dopuszczalny olej smarowy: 51 #

Zużycie sprężonego powietrza: 0,3 l/min

Regulacja zakresu czasu zgrzewania: 2\~5s

Ciężkie urządzenie tnące

Ciężkie urządzenie tnące składa się z uchwytu ostrza i ostrza i jest używane do

wycinania paska opakowaniowego o grubości 0,5 \~ 1,5 mm.

Urządzenie do cięcia ciernego

Urządzenie do cięcia ciernego służy do cięcia lekkiego pasa do pakowania PET o grubości 0,5 \~ 0,7 mm.

Zawieszenie

Odpowiednie haki można zawiesić w różnych pozycjach (uszczelnienie górne, uszczelnienie pionowe i uszczelnienie poziome).

39. Instrukcja źródła gazu

Wymóg ciśnienia powietrza

Wymagany zakres ciśnienia powietrza: 72-100 psi (0,5-0,7 MPa).

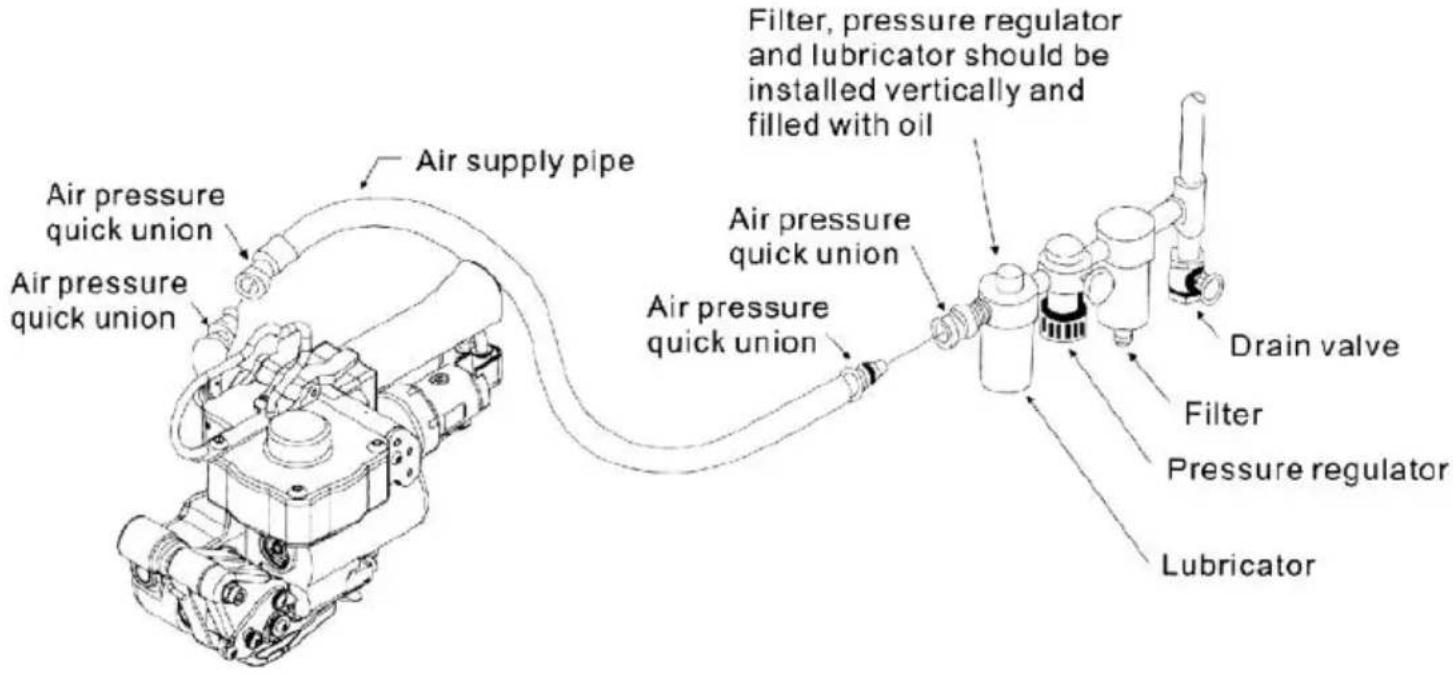

Instalacja źródła gazu

Zespół filtra, zaworu regulującego ciśnienie i smarownicy powinien znajdować się blisko narzędzia pneumatycznego. Minimalna średnica wewnętrzna węża powietrznego wynosi 6,0 mm (1/4 cala). Obydwa końce rury zasilającej powietrze powinny być wyposażone w szybkozłączki.

Filtracja wilgoci

Zawór spustowy musi być zamontowany na dole obejścia obwodu zasilania powietrzem, aby umożliwiać opróżnianie raz dziennie.

Smarowanie

Silnik pneumatyczny powinien być odpowiednio nasmarowany, a smarownica powinna być pełna i dobrze wyregulowana (kropla co 2 minuty).

40. Instrukcja obsługi

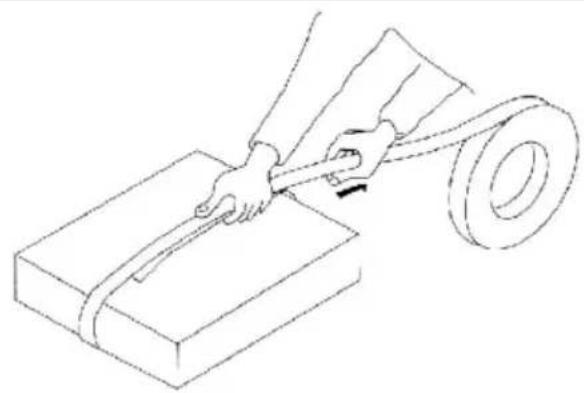

(1) Jak wiązać

Jak pokazano na lewym rysunku, spakuj artykuł za pomocą paska pakowania, przytrzymaj docieraną część lewą ręką, zostaw około 300 mm ogona, pociągnij pozostałą część prawą ręką.

(2) Załóż pas pakujący

Przytrzymaj uchwyt i mocniej prawą ręką (aby zapewnić maksymalny wymiar otwarcia pomiędzy kołem napinającym a napinającą płytą zębatą), włóż zarówno górną, jak i dolną część opakowania pas do maszyny pakującej.

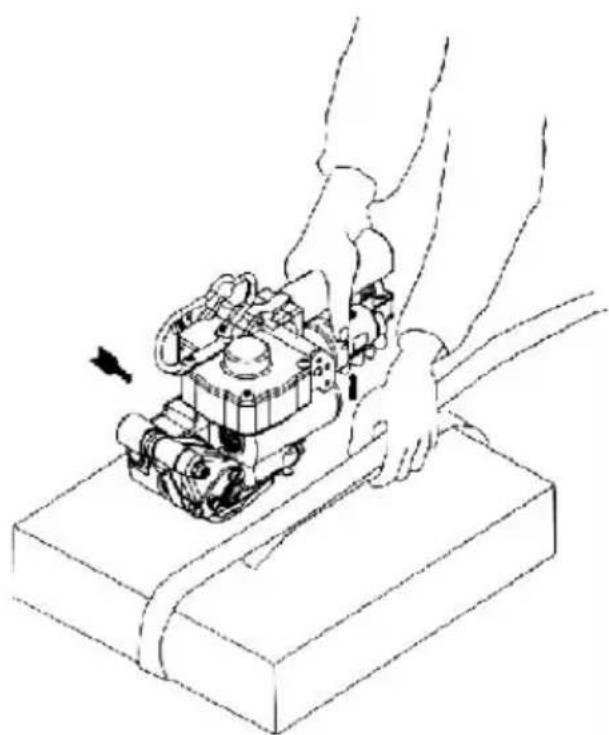

Uwaga: docierana

część pasa opakowaniowego musi być oddzielona ostrzem uchwytu ostrza; zwolnij napinacz (krążek odbierający zaciska pas opakowaniowy ciasno)

(3) Naciągnij pas pakującyNaciśnij przycisk dokręcania (po prawej stronie) za pomocą kciuł prawej ręki, aż pasek opakowar będzie napięty w pełni.
(4) Wibracje i cięcieNaciśnij przycisk zgrzewania (po lewej stronie) kciukiem prawą rę aż taśma opakowaniowa się sto odciąć
(5) Zdejmij opakowanie maszynaNaciśnij uchwyt i dobręć mocno prawą stronę ręką. Naciśnij przycisk przewijania małą palcen prawej ręki, aż do zwolnienia paska koło pasowe. Naciśnij uchwyt i napinacz mocno, wyjm narzędzie z paska opakowaniowego.Uwaga: nie usuwaj maszyna pakująca aż do zwolnienia taś pakującej.

41. Regulacja napięcia

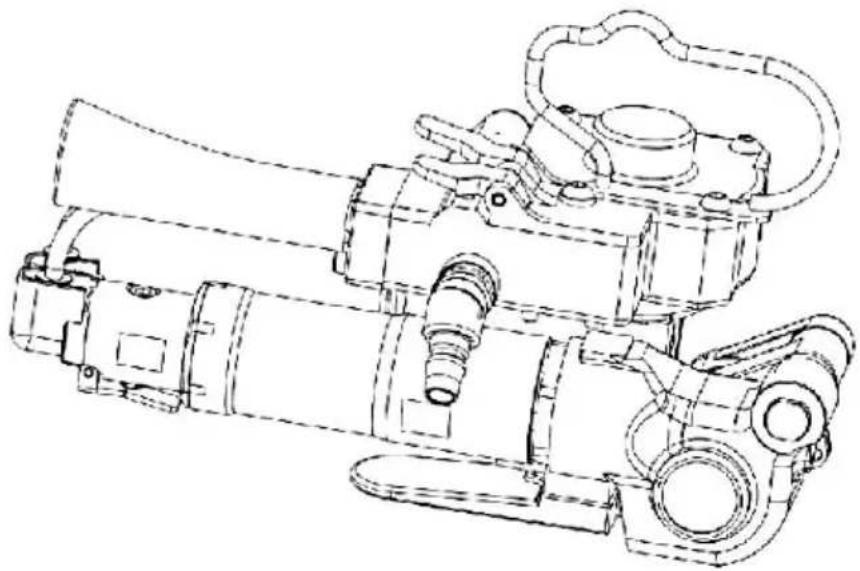

Naprężenie pasa pakującego

Naciąg paska opakowaniowego można regulować za pomocą śrubokręta poprzez trzpień zaworu przeciwkradzieżowego zamontowany pod przyciskiem napinającym obok uchwytu.

Lekki pas do pakowania (<0,7 mm) może wytrzymać obciążenie 150 kg. Nie nakładać go zbyt mocno napięcie; w przeciwnym razie taśma pakująca może się zerwać.

Czas stapiania się tarcia

Czas zgrzewania ciernego można regulować w zależności od wymiaru taśmy pakującej, ilości ciśnienia powietrza i stanu maszyny pakującej. Z tego powodu do regulacji małej śrubki pod przyciskiem zgrzewania (czerwony) służy mały śrubokręt. Czas wzrośnie, jeśli obracasz się w prawo i maleje, jeśli obracasz się w lewo: Po regulacji dokręć nakrętkę zabezpieczającą. Fuzja dźwięku może zapewnić gładkość i brak zadziorów stawy.

Szerokość pasa pakującego

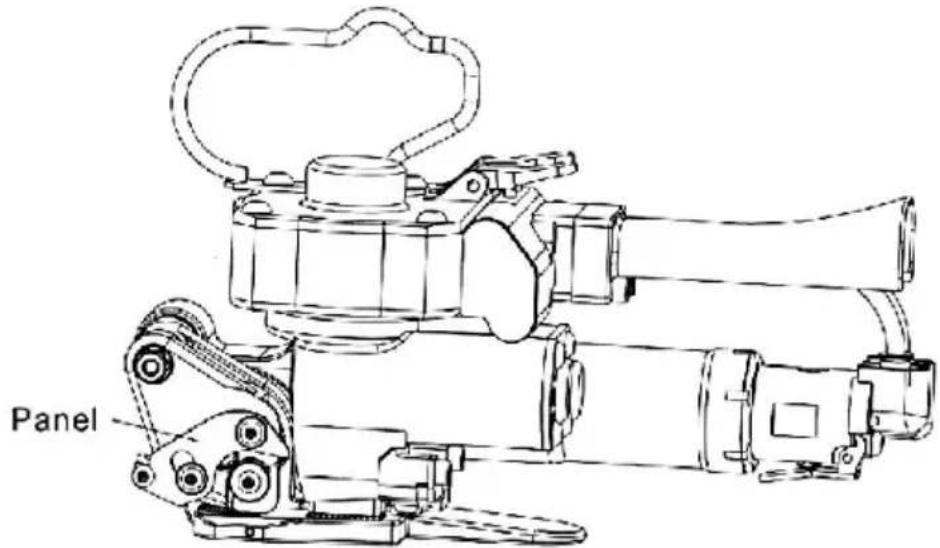

(1) Panel

Panel można zdemontować z maszyny pakującej poprzez odkręcenie śrub. Wymień nowy panel zgodnie z wymiarami używanej taśmy pakującej i sposobem montażu poprzedniego panelu.

(2) Haczyk ustalający

Hak ustalający uchwytu ostrza można ponownie zamontować, zdejmując sprężynę i sworzeń z uchwytu ostrza.

Notatka: W haku ustalającym znajduje się mała sprężyna dociskowa. Nie zgub jej.

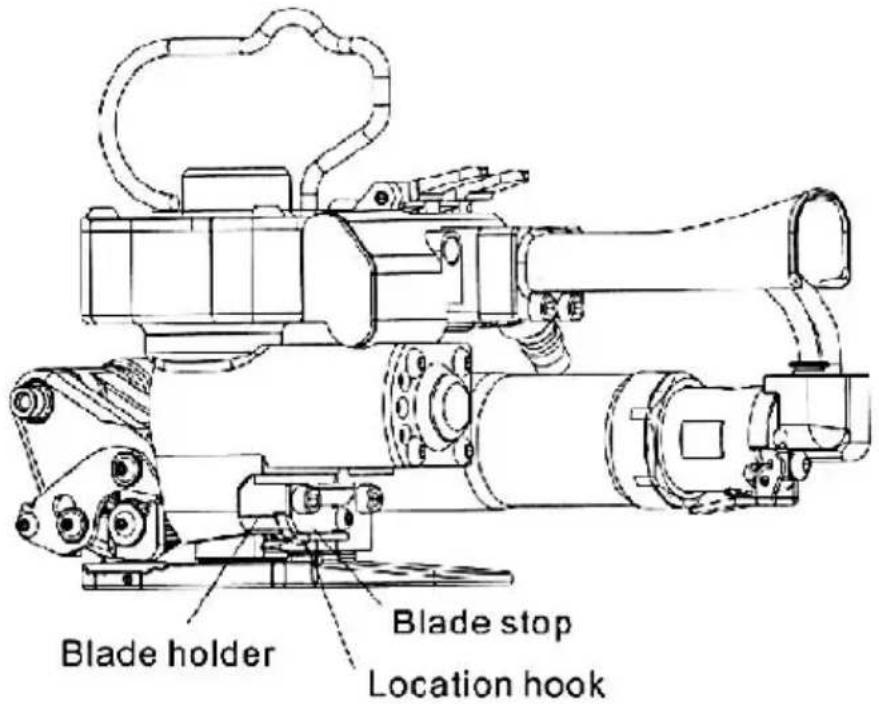

Ponowny montaż

Wybierz otwór z trzech otworów uchwytu ostrza zgodnie z wymiarem taśmy pakującej. Otwór zewnętrzny jest używany do taśmy pakującej 1 mm, średni otwór jest przeznaczony do taśmy pakującej 16 mm, a otwór wewnętrzny jest przeznaczony do taśmy pakującej 13 mm.

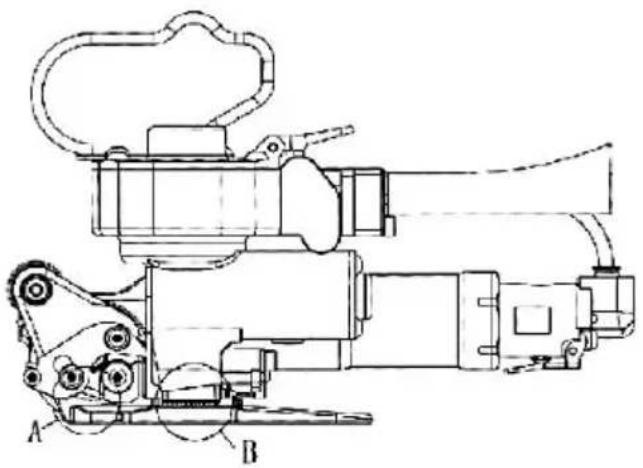

Odległość (a) pomiędzy kołem napinającym a napinającą płytką zębatą

Odległość rolki napinającej od tarczy zębatej napinającej należy dostosować do wymiarów używanej taśmy pakującej. Odległość (a) rolki napinającej od tarczy zębatej napinającej należy sprawdzić miernikiem (pokazano na rysunku poniżej).

Odległość (a) nie powinna być mniejsza niż grubość opakowania. W chwili dostawy odległość ta jest ustawiona na 1,0 mm większą niż grubość taśmy pakującej.

(1) Jeżeli grubość taśmy opakowaniowej wynosi 0,8 mm, pod płytkę zębatą dokręcającą należy umieścić uszczelkę o grubości 0,2 mm; (2) Jeżeli grubość wynosi 0,6 mm, pod płytkę zębatą dokręcającą należy

umieścić dwie uszczelki o grubości 0,2 mm;

(3) Jeżeli taka grubość przekracza 1,4 mm, włóż dwie uszczelki o grubości 0,2 mm na środek korpusu i plakietki.

Odległość (b) pomiędzy spodem pręta wibracyjnego a płytką zębatą wtopioną

Zmierz odległość pomiędzy spodem drążka wibracyjnego a płytką zębatą zgrzewaną (patrz rysunek powyżej) za pomocą szczelinomierza. Podczas pomiaru postępuj zgodnie z poniższymi wskazówkami i krokami:

(1) Naciśnij przycisk zgrzewania (czerwony) na co najmniej 2 sekundy, aby tłok i drążek wibracyjny znalazły się całkowicie w dół. (2) Zmierz odległość (b) za pomocą czujnika; jeśli nie jest używana uszczelka, odległość (b) musi być ustawiona na 0,5 mm. Jeżeli grubość taśmy opakowaniowej jest mniejsza niż 0,6 mm, dodaj uszczelkę 0,2 mm na spodzie płytki zębatej zgrzewanej.

Notatka:

- Nie zmniejszaj odległości (b) poprzez włożenie zbyt wielu uszczelek. - Maszyna pakująca może zostać uszkodzona w przypadku braku luzu pomiędzy spodem listwy wibracyjnej a płytką zębatą zgrzewaną. - Jeżeli drążek wibracyjny uderzy w płytkę zębatą zgrzewaną, zęby płytki ulegną natychmiastowemu uszkodzeniu.

42. Awarie i rozwiązywanie problemów

Typowe awarie i rozwiązywanie problemów:

(11) Działanie napinacza

Zjawisko	Powoduje	Rozwiązywanie problemów
Korpus silnika nie mogę zacząć .	1. W urządzeniu znajduje się obcy materiał silnik .2.Silnik jest zbyt suchy i wymaga naprawy z smarowanie .3. Niewłaściwa regulacja do zaworu powietrza skutkuje brakiem ciśnienia powietrza .	1.Dostarcz maszyna pakująca do fabryki do naprawy2.Dodaj kilka kropli ole smarowego silnik od wlotu powietrza3.Wyreguluj ponownie zawór powietrza
Rolka dociągająca naciska górną część pas do pakowania .	1.Odległość pomiędzy kołem podającym i płytka zębata jest za szeroka .2.W punkcie grubości opakowania pasek, siła naciągu jest zbyt duża .3.Koło pasowe jest zablokowane przez kurz I pozostałości z taśmy pakującej .4.Zęby koła napinającego są tępe .	1.zwiększ uszczelkę .2.Wyreguluj napięcie pasa pakującego regulując zawór powietrza za pomocą śrubokręta .3. Oczyć zęby koła napinającego za pomocą pistoletu pneumatycznego lub pędzla .4.Wymień naciąg krąże linowy.
Pakując się , maszyna pakująca porusza się do przodu lub żargon zacisnąć koniec pasa pakującego .	1. Płytka zębata odbierająca jest zablokowana przez pozostałości taśmy opakowaniowej .2. Zęby na zabieraku zębate talerz są tępe .3.Napreżenie pasa pakującego wynosi zbyt silne .	1. Oczyć zęby zabieraka płytkę, pozostałości przedmuchać powietrzem pistolet do dmuchania .2.Wymień płytkę zębata odbierającą.3.Wyreguluj przepustnicę za pomocą małej Śrubokręt .

Przestrogi podczas operacji napinania

① Po związaniu artykułu pasem pakującym, przytrzymaj lewą ręką zachodzącą część i wyciągnij zbędną część. ② Upewnij się, że zachodząca część pasa pakującego w maszynie pakującej jest założona równo. ③ Podczas pakowania, jeśli napięcie jest zbyt wysokie, pasek pakujący pęknie. Kontroluj napięcie taśmy pakującej poprzez regulację zaworu powietrza.

(12) Operacja zgrzewania

Zjawisko	Powoduje	Rozwiązywanie problemów
Niekompletny fuzja lub NIE połączenie	1. Czas zgrzewania jes za krótki2. Ciśnienie powietrza nie jest wystarczająco3.Średnica rury powietrznej jest za mał4. Zęby stopione płyta lub pręt wibracyjny zablokowane przez pozostałości lub zużyte na zewnątrz5.Silnik wibracyjny jest zbyt suchy i wymagają smarowania	1. Informacje na temat regulacji można znaleźć niniejszej instrukcji czas fuzji .2.Dopływ powietrza o ciśnieniu 72 psi lub wyże3. Zaóż rurę powietrzną rurę powietrzną o średnio wewnętrznej ponad 6,4 mm .4. Wyczyć część zębów lub zastąpić wibracją listw i płyta zębata zgrzewana5.Dolać oleju smarowego wlotu powietrza
Pasek do pakowania jest nadmiernie stopiony lub złamany wyłączony w trakcie	1.Grubość opakowania to nie wystarczy2. Czas zgrzewania jes zbyt długi3.Czas chłodzenia przy tariu część fuzyjna jes za krótka .	1. Użyj pasa pakującego, który posiada prawidłowy specyfikacja2. W razie potrzeby skró czas zgrzewania. Zapozna się z niniejszą instrukcją3. Zachowaj co najmniej
Połączenie proces		sekundy później połączenie
Maszyna pakująca nie mogę się ruszyć Z opakowanie pasek po zgrzaniu	1. Koło podnoszące nie może do tyłu. Pasek pakujący nie może się poluzować .2. Drążek wibracyjny n podnosi się z paska pakującego .	1. Naciśnij przycisk przewijania do tyłu, aby zwolnić napięcie opakowania wynosi lt2. Przytrzymaj uchwyt zapalniczki umożliwiać połączenie z napinaczem zawór wydechowy, a następnie włącz zawór odcinający

Ostrzeżenia podczas zgrzewania

① Zgrzewanie dźwiękowe może zapewnić gładkie i wolne od zadziorów połączenie, jednak zbyt długie zgrzewanie zmniejszy siłę przyczepności taśmy pakującej PET. ② Po zgrzewaniu zachowaj 3 sekundy, w przeciwnym razie złącze zostanie zdeformowane lub rozdzielone.

Producent: Shanghai Muxin Muye Youxiangongsi

Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Szanghaj 200000 CN.

Wsparcie techniczne i certyfikat e-gwarancji
