GEBRUIKSAANWIJZING XQD19 Vevor

Hartelijk dank dat u voor deze omsnoeringsmachine hebt gekozen - Lees alle instructies voordat u het gebruikt. De informatie zal u hel best mogelijke resultaten te bereiken.

De producten in deze catalogus kunnen qua kleur afwijken van het daadwerkelijke artikel.

43. Veiligheidsinstructies

Lees de handleiding zorgvuldig door voordat u deze verpakkingsmachin gebruikt.

Algemene veiligheidsregels

1. Houd rekening met het "veiligheidsbeginsel" en bedien dit pneumatis gereedschap op de juiste manier;
2. Lees de handleiding zorgvuldig door voordat u aan de slag gaat;
3. Demonteer de veiligheidsonderdelen van het gereedschap niet;
4. Scheur of beschadig het etiket of merkteken van het product niet;
5. Plaats uw hand of andere lichaamsdelen niet tussen de verpakkingsband en het verpakkingshulpmiddel.

Sollicitatie

Dit hulpmiddel is speciaal ontworpen voor het binden van artikelen met PET-verpakkingsband;

Toepasbare breedte van de verpakkingsband: 13,16,19 mm;

Gebruik de verpakkingsband niet om te hijsen.

Correcte aankleding

Draag een veiligheidsbril, oorbeschermers, beschermende handschoenen, helm, beschermend schoeisel

en shirt met lange mouwen, maak alle knopen vast; pas op, je strop lang haar en kleding mogen niet door de verpakkingsmachine worden gehaakt.

Gasbron

·Zorg ervoor dat de luchttoevoerleiding druk kan verdragen en bestand

tegen olie;

-Gebruik de speciale snelkoppeling voor de luchtleiding; de luchtdruk niet hoger zijn dan 1,16 psi / 8 bar;

-Gebruik uitsluitend schone perslucht, in plaats van een gasbron of dynamische bron.

Ventilatie

De binnenlucht kan gemakkelijk vervuild raken door smeerolie; daarom moet er ventilatie zijn wees correct.

Trillingen

Het is schadelijk voor operators als ze langdurig in contact komen met overmatige trillingen de werkingsspecificatie moet voldoen aan de relevante vereisten van ISO5349.

Lawaai

Operators moeten oorkappen dragen als het geluid hoger is dan 85Db Zelfs als het geluid lager is dan 85Db(A), wordt ook aanbevolen om oorbeschermers te dragen.

Veiligheidsbril

Als de gespannen verpakkingsband plotseling breekt, kan dit pijn doen de ogen en leiden tot letsel

blindheid, dus operators moeten een veiligheidsbril dragen.

Opmerking:

Terwijl u de verpakkingsband doorsnijdt, houdt u het bovenste gedeelte vast en gaat u opzij staan; de bovenste riem wordt afgesneden; wees voorzichtig, er mogen geen mensen in de omgeving zijn. Tijdens onderhoud en reiniging is het stof dat door het luchtstofpistool wordt meegebracht schadelijk aan ogen.

Bewegend deel

Tijdens het gebruik kan het bewegende deel (spankatrol) de handscho of een ander deel van uw lichaam vastklikken. Raak de spanpoelie d aan als deze draait.

Onderhoud

·Uitvoeren van dagelijks onderhoud aan de machine;
- Controleer regelmatig en verwijder stof met een luchtspuitpistool;
- Draai de schroeven van de haak vast;
- Schakel de gasbron uit terwijl u onderdelen vervangt.

Gevaar tijdens het snijden

Het scherpe mes op de meshouder kan uw hand en vinger bezeren, draag het alstublieft veiligheidshandschoenen.

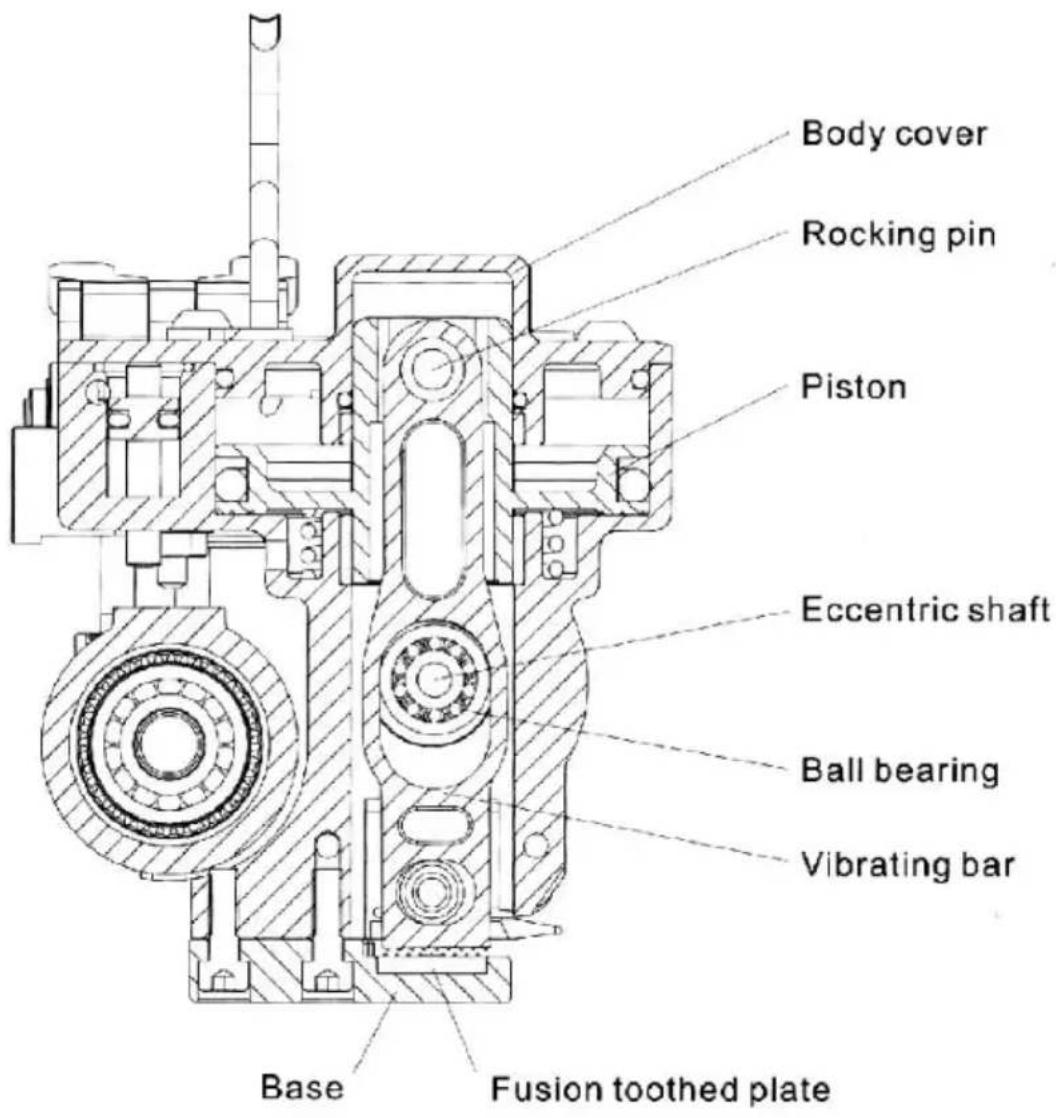

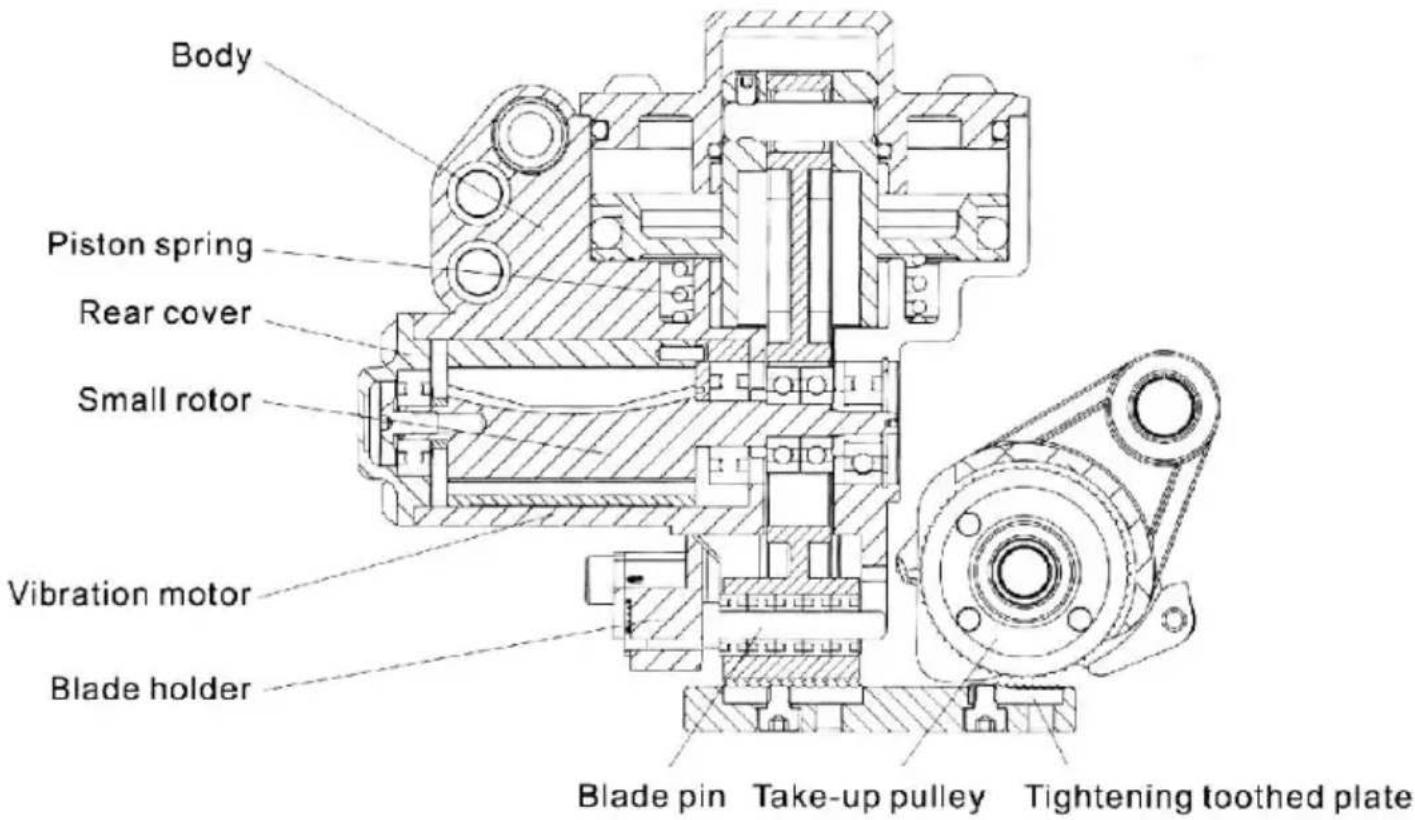

44. Principe van wrijvingsfusie

Dit gereedschap is een soort wrijvingsfusieverpakkingsmachine. Het gelakte thermoplastische materiaal verpakkingsband wordt gesmolten door de warmte die wordt geproduceerd door wrijvingsbeweging; vanda dat het wordt genoemd "wrijvingsfusie"

De samengeperste lucht duwt de zuiger in de luchtcilinder. Het boven deel van de zuiger en de trilstaaf is verbonden met de schommelpin, de trilstaaf op de knop drukt het gelepte deel van de verpakkingsban het naar beneden bewegen.

Er is een elliptisch gat in het midden van de trilstaaf, waarmee dit verbonden de excentrische as van de pneumatische motor. De pneumatische motor draait met hoge snelheid (10.000 tpm), zodat de trilstaaf snel een heen en weer gaande beweging uitvoert. Het onders deel van de verpakkingsriem wordt bevestigd door de pentanden van fusie-getande plaat en het bovenste gedeelte ervan wordt aangedreven door de pentanden van de vibrator voor zware wrijving. Vandaar het gelepte deel van verpakkingsband wordt gesmolten door de hitte die geproduceerd door wrijving. Wanneer de vibratietimer bereikt de set tijstopt de trilling en is de fusie voltooid.

Zowel het bovenste als het onderste deel van de verpakkingsband loc

vast tijdens het extruderen.

45. Specificatie en onderdelen

Modus	XQD19	XQD19B	XQD25
Materiaal verpakkingsband	PET /PP	HUISDIER	HUISDIER
Breedte verpakkingsband (mm)	1 3 ~19	13~19	1 9 ~ 25
Dikte verpakkingsband (mm)	0,5~1. 2	0,5~1. 2	0,5~1,5
Spankracht van bindband (b invoer van lucht druk bedra 0,63 MPa)	3000N	3000N	3500N

Maximaal toegestane werkdruk: 0,8 MPa

Vereiste omvang van de werkdruk: 0,5 \~ 0,7 MPa (72 \~ 100 psi)

Ideale werkdruk; 0,63 MPa

Materiaal verpakkingsband : PET

Toegestane smeerolie: 51#

Verbruik van perslucht: 0,3 l/min

Aanpassing van de reikwijdte van de fusietijd: 2 \~ 5s

Zwaar snijapparaat

De zware snijinrichting bestaat uit meshouder en mes en is gewend snijd een verpakkingsband van 0,5 \~ 1,5 mm dik.

FRICTIE snij-apparaat

Het wrijvingssnijapparaat wordt gebruikt om 0,5 \~ 0,7 mm dik te snijd lichte PET-verpakkingsband.

Oponthoud

De juiste haken kunnen op verschillende posities worden opgehangen (bovenafdichting, verticale afdichting; en horizontale afdichting).

46. Gasbroninstructie

Vereiste van luchtdruk

De vereiste omvang van de luchtdruk: 72-100 psi ( 0,5-0,7 MPa ).

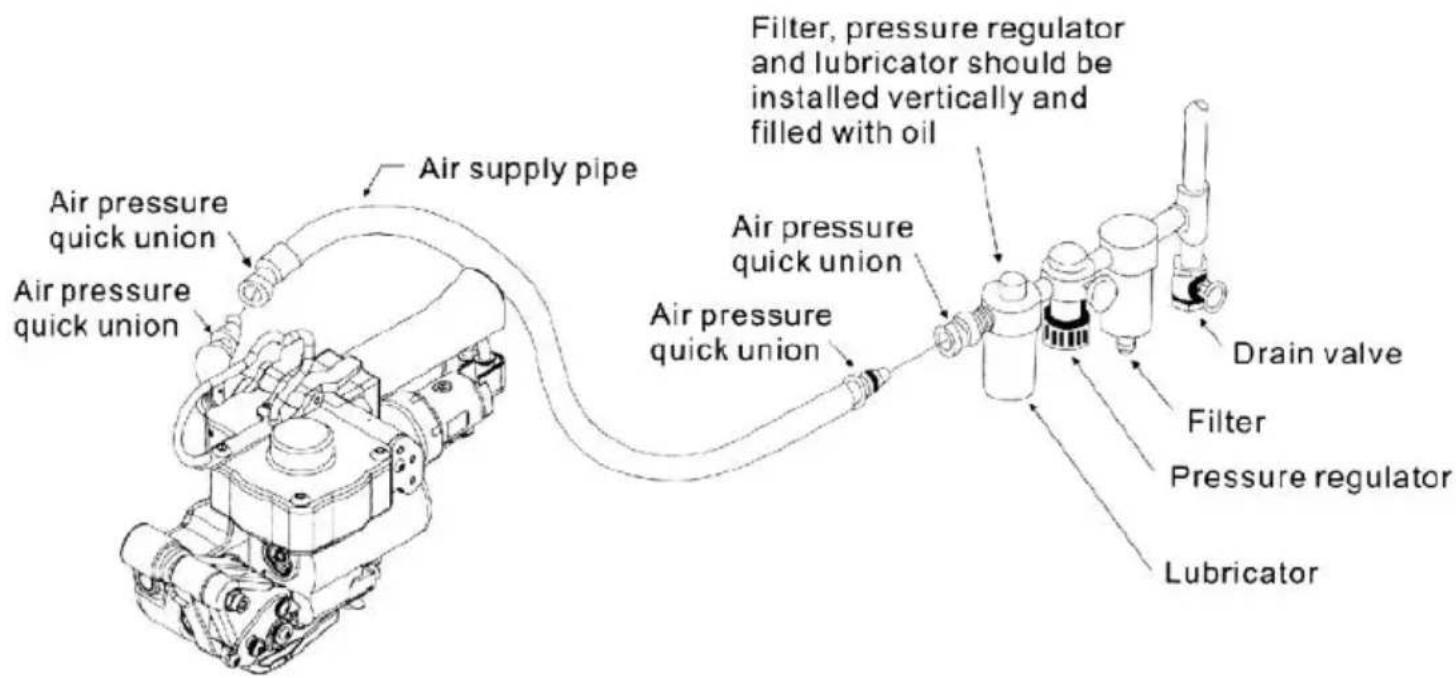

Installatie van gasbron

Het filter, de drukregelklep en het smeerapparaat moeten zich dicht pneumatisch gereedschap. De minimale binnendiameter van de luchtslar is 6,0 mm (1/4). Beide uiteinden van de lucht De toevoerleiding moet uitgerust met snelkoppelingen.

Vochtfiltratie

Er moet een aftapkraan worden gemonteerd aan de onderkant van de bypass van het luchttoevoercircuit, zodat deze eenmaal per dag kan worden afgetapt.

Smering

De pneumatische motor moet goed worden gesmeerd en het smeerapparaat moet vol zijn en goed gereguleerd (elke 2 minuten een druppel).

47. Bedieningsinstructie

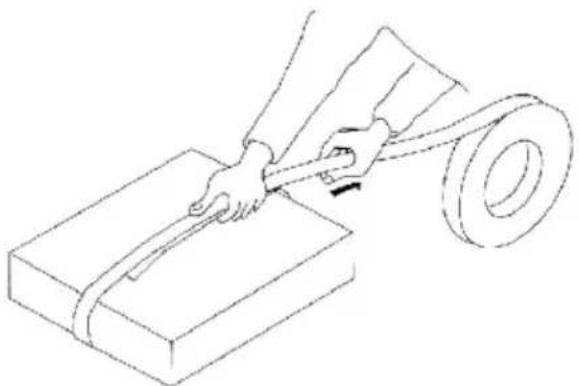

(1) Hoe te bindenBundel het artikel, zoalsweergegeven in delinkerafbeelding metverpakkingsriem, houd het gelepldeel vast linkerhand, laat ongev300 mm staart achter, trek aanhet resterende deel met derechterhand uittrekken.

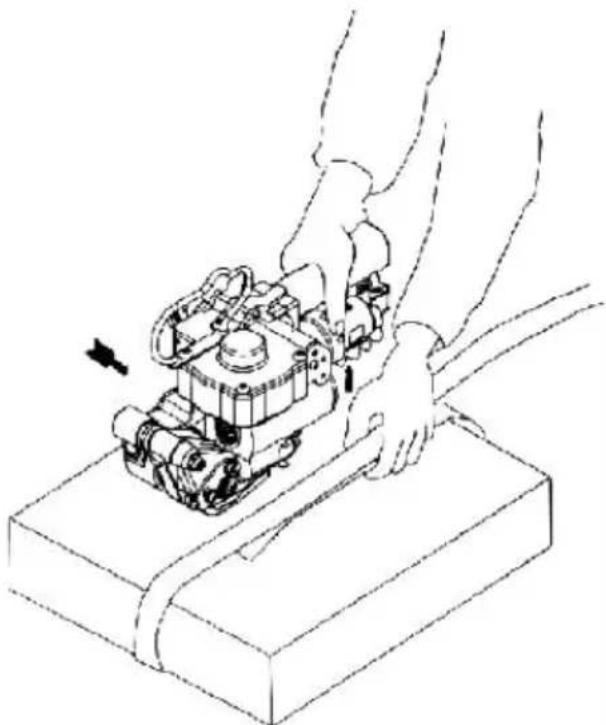

(2) Plaats de verpakkingsbandHoud het handvat vast en stevmet de rechterhand (om ervoorzorgen dat de maximaleopeningsmaat tussenspanrol en spantandplaat), plaatszowel het bovenste als hetonderste deel van de verpakkingband in de verpakkingsmachine.Let op: de gelepteen deel van deverpakkingsband moet wordengescheiden door het mes vanmeshouder; laat de spanner le(de opwikkelpoelie klemt deverpakkingsband vast strak)
(3) Span de verpakkingsrieraanDruk op de spanknop (rechterka met de duim van de rechterhar tot de verpakkingsband strak sta geheel.
(4) Trillingen en snijdenDruk met de duim op de fusie (linkerkant). rechterhand totdat d verpakkingsband is gesmolten er afsnijden
(5) Haal de verpakking eru machineDruk de hendel en de spanner stevig in met de rechterhand ha Druk met de kleine op de terugspoelknop vinger van de rechterhand totdat de riem losko de opwikkelpoelie. Druk op de hendel en de spanner stevig va verwijder het gereedschap van verpakkingsband.Let op: verwijder de verpakkingsmachine totdat deverpakkingsband wordt vrijgegeven.

48. Spanningsaanpassing

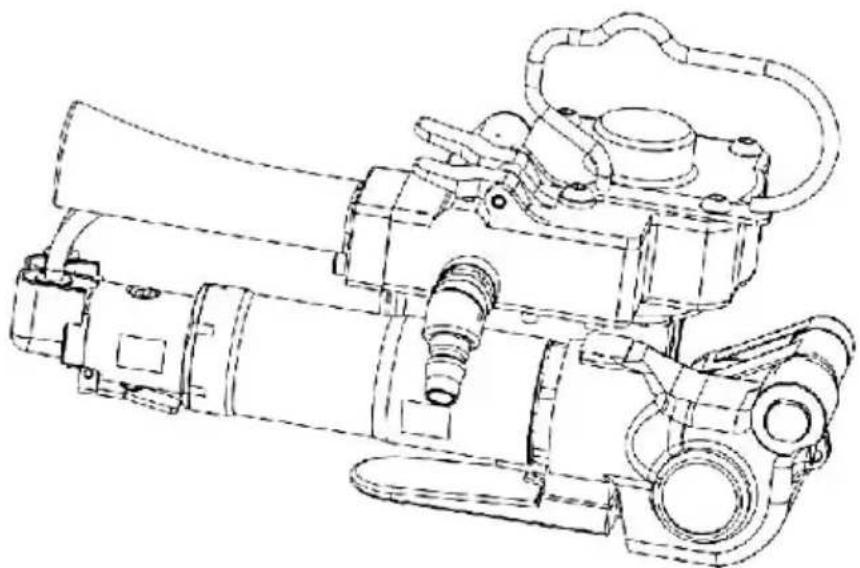

Spanning van de verpakkingsband

De spanning van de verpakkingsband kan worden aangepast met een schroevendraaier via de steel van de flowklep die onder de spanknop naast het handvat is gemonteerd.

lichte verpakkingsband (<0,7 mm) kan een spanning van 150 kg drag. Niet overmatig aanbrengen spanning; anders kan de verpakkingsband breken.

Tijd van wrijvingsfusie

De tijd van wrijvingsfusie kan worden aangepast aan de hand van de afmeting van de verpakkingsband, de hoeveelheid luchtdruk en de staan van de verpakkingsmachine. Om deze reden wordt een kleine schroevendraaier gebruikt om de kleine schroef onder de fusieknop (rc aan te passen. De tijd zal toenemen als u met de klok mee draait afnemen als u tegen de klok in draait: Draai de borgmoer na het af vast. Een goede fusie kan zorgen voor een soepele en braamvrije gewrichten.

Breedte verpakkingsband

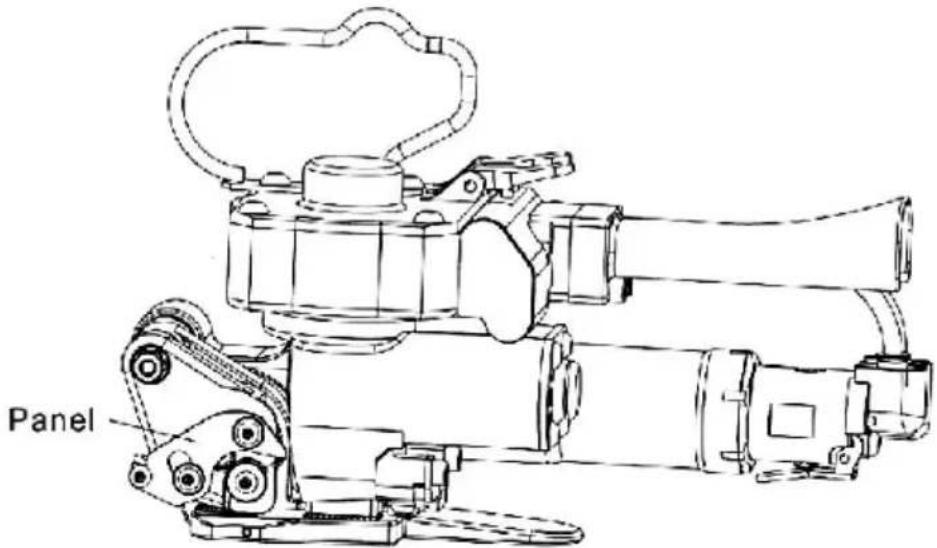

(1) Paneel

Het paneel kan worden gedemonteerd van de verpakkingsmachine doo de schroeven te verwijderen. Vervang een nieuw paneel volgens de afmetingen van de gebruikte verpakkingsband en de installatiemethode van het vorige paneel.

Panel

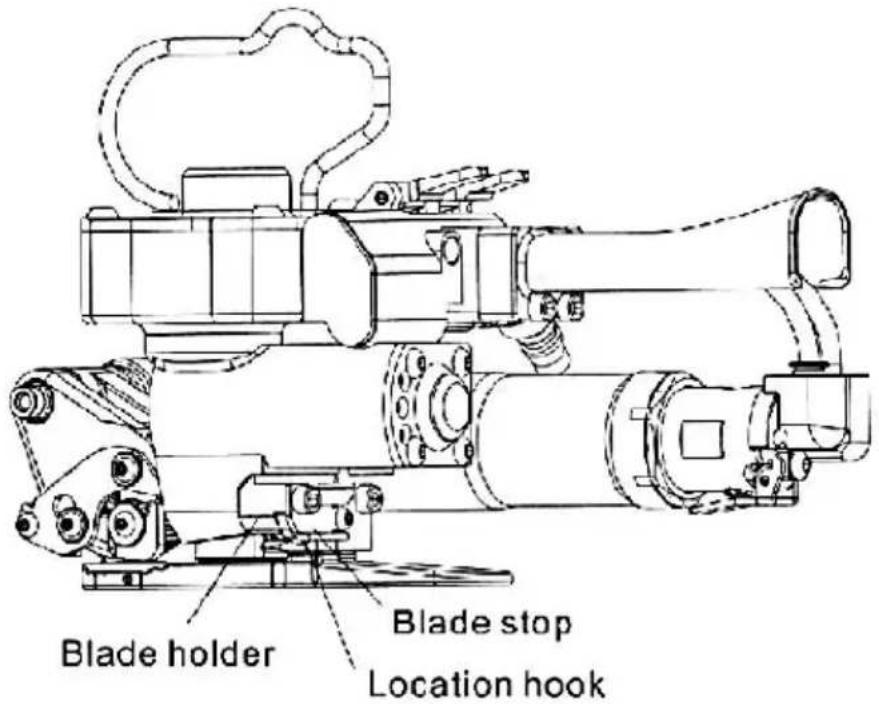

(2) Locatiehaak

De locatiehaak van de meshouder kan weer in elkaar worden gezet (de veer te pakken pen uit de meshouder .

Opmerking: Er zit een kleine drukveer in de locatiehaak. Verlies c niet.

Hermontage

Kies een gat uit de drie gaten van de meshouder op basis van de van de verpakkingsband. Het externe gat wordt gebruikt voor een verpakkingsband van 19 mm; het middelste gat is voor een verpakkingsband van 16 mm; en het interne gat is voor een verpakkingsband van 13 mm.

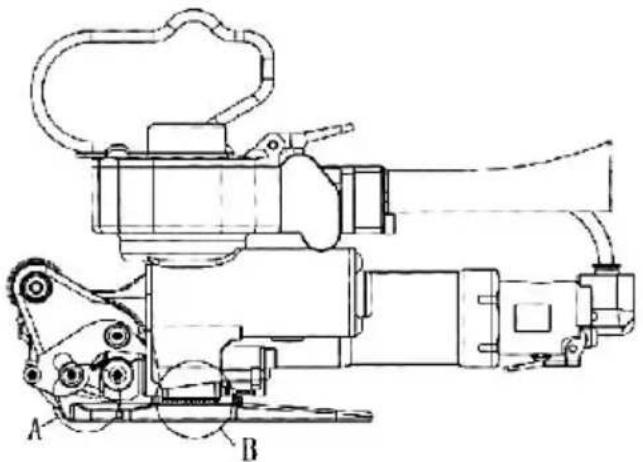

Afstand(a)tussen spanpoelie en spantandplaat

De afstand tussen spanrol en spantandplaat moet worden aangepast aan de afmetingen van de gebruikte verpakkingsband. Controleer de afstand (a) tussen spanrol en spantandplaat met een voeler (zoals aangegeven in de afbeelding). Figuur hieronder).

De afstand (a) mag niet kleiner zijn dan de dikte van de verpakking Terwijl Bij levering is deze afstand ingesteld op 1,0 mm meer dan de van de verpakkingsband.

(1) Als de dikte van de verpakkingsband 0,8 mm bedraagt, plaats da pakking van 0,2 mm dik onder de getande plaat;
(2)Als deze dikte 0,6 mm bedraagt, plaats dan twee pakkingen van 0 dik onder de vastgezette tandplaat;

(3) Als de dikte groter is dan 1,4 mm, plaats dan twee pakkingen v mm dik in het midden van de behuizing en sluit deze af.

Afstand (b) tussen de onderkant van de trilstaaf en de versmeltandplaat

Meet de afstand tussen de onderkant van de trilstaaf en de getande (zie bovenstaande afbeelding) met een voeler. Volg tijdens het meten volgende stappen:

(1) Houd de fusieknop (rood) minimaal 2 seconden ingedrukt, zodat ze de zuiger als de trilstaaf volledig naar beneden zijn gericht.
(2) Meet de afstand (b) met een voeler ; als er geen pakking wordt is de afstand (b). ingesteld op 0,5 mm. Als de dikte van de verpakkingsband minder dan 0,6 mm bedraagt, plaats dan een Pakking van 0,2 mm aan de onderkant van de getande plaat.

Opmerking:

• Verklein de afstand (b) niet door te veel pakkingen te plaatsen;
• De verpakkingsmachine kan beschadigd raken als er geen speling tussen de onderkant van de trilstaaf en de smelttandplaat;
• Als de trilstaaf de fusietandplaat raakt, worden de tanden van de plaat onmiddellijk beschadigd.

49. Storingen en probleemoplossing

Veelvoorkomende fouten en probleemoplossing:

(13) Bediening van de spanner

Fenomeen	Oorzaken	Probleemoplossen
Motorlichaam kan niet starten .	1. Er zit vreemd materiaal in de motor2.De motor is te droog en heeft deze nodig v smering .3. Onjuiste afstelling voor luchtventielresulteert in een gebre aan luchtdruk .	1. Bezorgen verpakkingsmachine naar fabriek voor reparatie2. Voeg enkele druppels smeerolie toe motor van luchtinlaat3.Stel de luchtklep opnieuw af
Aanspannen van katrol drukt op het bovenste verpakking riem .	1. Afstand tussen opwikkelpoelie en getande plaat is te breed .2.In punt van de dikte van de verpakking rien spankracht is te sterk3. De opwikkelpoelie is geblokkeerd door stof resten van de verpakkingsband .4.De tanden van de opnamekatrol zijn bot .	1.Vergroot de pakking 2. Pas de spanning de verpakkingsband aan door de luchtklep aan te passen met e schroevendraaier .3.Reinig de tanden va de opneempoelie met luchtblaaspistool of borstel .4. Vervang de take-u katrol.
Bij het inpakken , verpakkingsmachine gaat vooruit of kan niet klem het uiteinde vast van verpakkingsband .	1.Tandplaat voor opname is geblokkeerd door resten van de verpakkingsband .2. De tanden op de opname zijn getand plaat is bot .3.De spanning van de verpakkingsriem is te sterk .	1.Reinig de tanden va de getande opname plaat, blaas het resid weg met lucht blaas pistool .2.Vervang de tandplaat van de opname.3. Pas de gasklep a met een kleine schroevendraaier .

Voorzorgsmaatregelen tijdens het spannen

①Nadat het artikel met de verpakkingsriem is vastgebonden, houdt u overlappende deel met de linkerhand vast verwijder het overtollige de

②Zorg ervoor dat het overlappende deel van de verpakkingsband in de verpakkingsmachine zich bevindt uitlijning.
③Bij het verpakken zal de verpakkingsband breken als de spanning to hoog is. Controle de spanning van de verpakkingsriem door de luchtk aan te passen.

(14) Fusie operatie

Fenomeen	Oorzaken	Probleemoplossen
Incompleet fusie of Nee fusie	1.Fusietijd is te kort2. Luchtdruk is dat r genoeg3.ID van de luchtleiding is te kleir4.De tanden van fusi getand plaat of trilsta is geblokkeerd door resten of versleten ui5. Trillingsmotor is te droog en smering nodig	1. Raadpleeg deze handleiding voor aanpassingen fusie tijd2.Voeg lucht toe met luchtdruk van 72psi of hoger .3. Vervang de luchtleiding door een luchtleiding met een binnendiameter van meer dan 6,4 mm .4.Reinig tanden deel o vervangen trillen staaf en fusietandplaat .5. Voeg smeerolie toe de luchtinlaat
Verpakkingsriem is overdreven gefuseerd of gebroken uit tijdens de Fusie proces	1.De dikte van de verpakking riem is ni genoeg2.Fusietijd is te lang3. De koeltijd voor wrijving fusiedeel is t kort .	1. Gebruik de meegeleverde verpakkingsband juist specificatie2. Verkort de smelttijd indien nodig. Raadpleeg deze handleiding3. Behouden minimaal seconden erna fusie
Verpakkingsmachine kan niet weggaan Van verpakking riem na fusie	1. Take-up katrol kan niet omgekeerde. Verpakkingsriem kan niet loskomen .2.Trilstaaf komt niet omhoog van de verpakkingsband .	1. Druk op de terugspoelknop om los te laten de spanning v de verpakking is lt2.Houd het handvat va de aansteker vast Maa verbinding met de spanner mogelijk uitlaatklep en vervolgen inschakelen afsluitklep

Voorzorgsmaatregelen tijdens fusie

① Een goede fusie kan een soepele en braamvrije verbinding garande maar een te lange fusie zal de houdkracht van de PET-verpakkingsba verminderen.
②Na fusie, houd 3S, anders wordt de fusieverbinding vervormd of gescheiden.
