SBC220BF - Industriële machine Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Pneumatische straalkast
Merk	Vevor
Model	SBC220BF
Werkgebied (L×B×H)	828 mm × 542 mm × 548 mm
Kijkvenster (L×H)	570 mm × 26,5 mm
Schuurmiddelcapaciteit	40 lb (≈ 18 kg)
Inbegrepen spuitmonden	4,5 mm, 5 mm, 6 mm, 7 mm
Gemiddeld luchtverbruik	9,5 PCM bij 90 PSI
Werkdruk	40 – 120 PSI (≈ 2,8 – 8,3 bar)
Aanbevolen compressor	5 pk voor optimale resultaten, minimum 3 pk
Voeding (lamp)	Ingebouwde transformator, LED-lamp 24 V
Materiaal frame	Stalen plaat met roestwerende coating
Inbegrepen handschoenen	1 paar slijtvaste handschoenen
Straalpistool	Inbegrepen met spuitmond en luchtaansluiting
Opvangsysteem	Ingebouwde trechter, mogelijkheid om een stofafzuiger toe te voegen
Veiligheid	Handschoenen verplicht, veiligheidsbril, gehoorbescherming
Onderhoud	Controleer regelmatig de afdichtingen, reinig het kijkvenster, tap het vocht van de compressor af
Repareerbaarheid	Reserveonderdelen beschikbaar: spuitmonden, handschoenen, afdichtingen, pistool, slangen, enz.
Certificeringen	Voldoet aan FCC Part 15, WEEE-richtlijn 2012/19/EU
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - SBC220BF Vevor

Welke soorten schuurmiddelen kan ik gebruiken met de straalkast SBC220BF?

U kunt schuurmiddelen gebruiken zoals zand, staalgrit, korund of glasparels. De aanbevolen korrelgrootte is tussen 30 en 120 mesh.

Welke luchtcompressor is nodig voor deze kast?

Een compressor van ten minste 5 pk (ongeveer 3,7 kW) wordt aanbevolen voor optimaal gebruik. Een compressor van 3 pk kan voldoende zijn voor kleine klussen, maar het luchtdebiet moet ten minste 9,5 PCM bij 90 PSI zijn.

Hoe monteer ik het kijkvenster?

Plaats het plexiglas met de beschermfolie naar beneden op het venstervel, bedek het vervolgens met het plastic frame. Bevestig het geheel met M5×25 schroeven en moeren.

Wat is de maximaal toegestane luchtdruk?

De maximale werkdruk is 120 PSI (ongeveer 8,3 bar). Overschrijd deze limiet niet om het risico op barsten te voorkomen.

Hoe onderhoud ik de straalkast?

Maak na elk gebruik het schuurmiddel leeg en reinig de binnenkant. Controleer de staat van de vensterafdichtingen en handschoenen. Smeer het straalpistool indien nodig. Berg de kast op een droge plaats op.

Kan ik de kast zonder stofafzuiger gebruiken?

Ja, u kunt de kast zonder stofafzuiger gebruiken. Installeer in dat geval de meegeleverde flens om de opening af te sluiten. Het wordt aanbevolen om een stofmasker te dragen, zelfs met de kast gesloten.

Hoe vervang ik de straalpijpen?

Draai de bevestigingsmoer van het pistool los, verwijder de oude spuitmond en plaats de nieuwe spuitmond (4,5/5/6/7 mm afhankelijk van de klus). Draai stevig vast. Gebruik teflontape op de schroefdraden om lekkage te voorkomen.

Wat te doen als het kijkvenster krassen krijgt?

Het plexiglas wordt geleverd met een beschermfolie. U kunt deze folie na montage verwijderen. Bij krassen vervangt u het plexiglas. Gebruik voor reiniging een zachte doek en sop, zonder agressieve oplosmiddelen.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, handschoenen en gehoorbescherming. Zorg dat de werkplek goed geventileerd is. Richt het pistool nooit op een persoon. Koppel de luchttoevoer los voor onderhoud.

Hoe neem ik contact op met de klantenservice van Vevor?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. U kunt ook het contactformulier op de website gebruiken.

GEBRUIKSAANWIJZING SBC220BF Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. "Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden gereedschappen omvatten door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

ZANDSTRALKAST

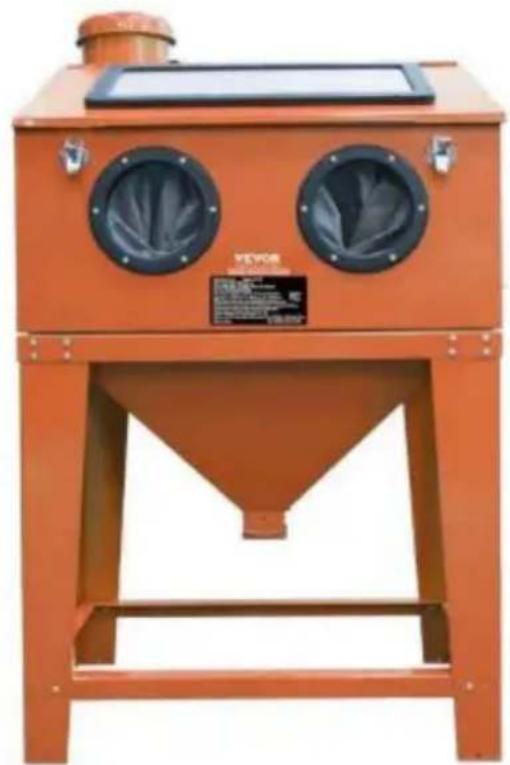

MODEL: SBC220BF

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.

SPECIFICATIES

KENMERKEN	WAARDE
	9,5 CFM @ 90 PSIGemiddeld luchtverbruik
Schuurvermogen	40LB
Kijkvenster	570 MM (B) * 26,5 MM (H)
Werkgebied	828MMx542MMx548MM
Inclusief mondstukken	4,5 MM, 5 MM, 6 MM, 7 MM
Maximale bedrijfsdruk	40-120 PSI

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies in de handleiding zorgvuldig lezen.

1. Houd de werkplek schoon en goed verlicht. Rommelige banken en donkere

gebieden verhogen het risico op elektrische schokken, brand en persoonlijk letsel.

1. Gebruik het gereedschap niet in explosieve atmosferen, zoals in de

aanwezigheid van brandbare vloeistoffen, gassen of stof. De tool kan vonken creëren waardoor het stof of de dampen kunnen ontbranden.

1. Houd omstanders, kinderen en bezoekers uit de buurt terwijl u het gereedschap bedient.

Afleiding kan ertoe leiden dat u de controle over het gereedschap verliest.

1. Blijf alert. Let op wat u doet en gebruik uw gezond verstand

bij het bedienen van het gereedschap. Gebruik het gereedschap niet als u moe bent of onder invloed

van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van het gereedschap

verhoogt het risico op persoonlijk letsel.

1. Kleed u goed. Draag geen losse kleding of sieraden. Houd lang haar bij elkaar.

Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding,

sieraden of lang haar verhogen het risico op persoonlijk letsel als gevolg van het

gevangen raken in bewegende delen.

1. Voorkom onbedoeld starten. Zorg ervoor dat de trekker wordt losgelaten

voordat u het gereedschap aansluit op de luchttoevoer. Sluit het gereedschap niet aan op de luchttoevoer met de trekker ingeschakeld.

1. Reik niet te ver. Zorg ervoor dat u te allen tijde goed staat en in evenwicht blijft. Een juiste stand en balans zorgen voor een betere controle over het gereedschap in onverwachte situaties.
2. Gebruik veiligheidsuitrusting. Een stofmasker, antislip veiligheidsschoenen en een veiligheidshelm moeten worden gebruikt voor de toepasselijke omstandigheden.
3. Draag altijd oogbescherming. Draag een ANSI-goedgekeurde veiligheidsbril.
4. Draag altijd gehoorbescherming wanneer u het gereedschap gebruikt. Langdurige blootstelling aan lawaai met een hoge intensiteit kan gehoorbeschadiging veroorzaken.

GEBRUIK EN VERZORGING VAN HET GEREEDSCHAP

1. Gebruik klemmen of een andere praktische manier om het werkstuk op een stabiel platform vast te zetten en te ondersteunen. Het werkstuk met de hand of tegen het lichaam vasthouden is onstabiel en kan leiden tot verlies van controle.
2. Forceer het gereedschap niet. Gebruik het juiste gereedschap voor de toepassing. Het juiste gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het gereedschap is ontworpen.
3. Gebruik het gereedschap niet als de schakelaar het gereedschap niet in- of uitschakelt. Elk hulpmiddel dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
4. Koppel het gereedschap los van de luchtbron voordat u aanpassingen uitvoert, accessoires verwisselt of het

gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen

verkleinen het risico dat het gereedschap onbedoeld wordt gestart. Schakel uit en verwijder de lucht

toevoer, laat eventuele resterende luchtdruk veilig ontsnappen en laat de gashendel en/of los

zet de schakelaar in de uit-stand voordat u het werkgebied verlaat.

1. Bewaar het gereedschap wanneer het niet wordt gebruikt, buiten het bereik van kinderen en andere ongetrainde personen. Een hulpmiddel is gevaarlijk in de handen van ongetrainde gebruikers.
2. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere

omstandigheden die de werking van het gereedschap beïnvloeden. Indien beschadigd, zorg ervoor dat u het

gereedschap onderhoudt voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap.

Als het gereedschap beschadigd raakt, bestaat er gevaar voor barsten.

1. Gebruik alleen accessoires die door de fabrikant zijn geïdentificeerd voor de

specifiek gereedschapsmodel. Gebruik van een accessoire dat niet bedoeld is voor gebruik met de specifieke

gereedschapsmodel, verhoogt het risico op persoonlijk letsel.

MONTAGE

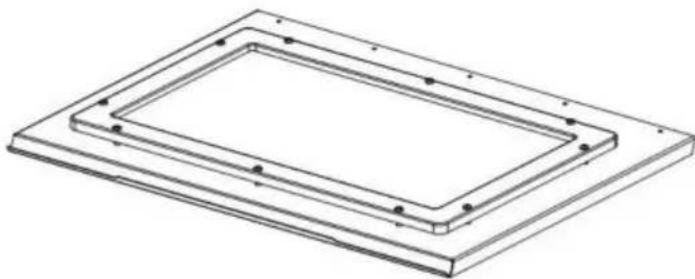

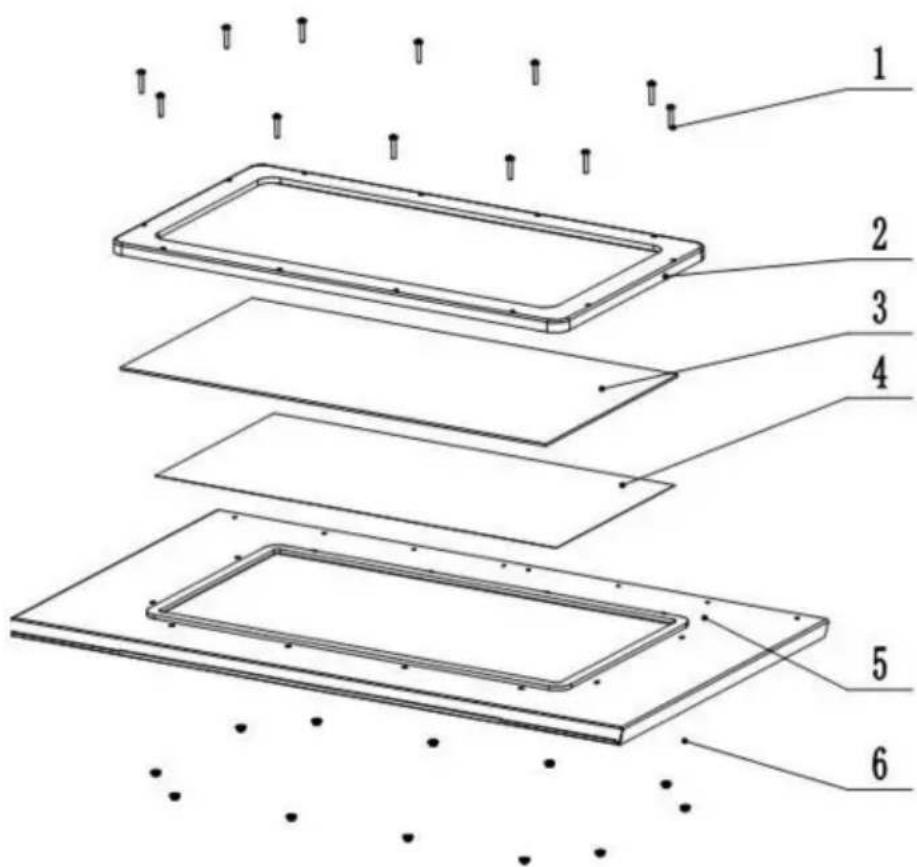

Stap 1: Monteer het kijkvenster

Plaats het plexiglas (nr. 3), waarop een beschermfolie (nr. 4) is geplakt, op het raamblad (nr. 5) en bedek vervolgens het plastic frame (nr. 2). Bevestig de bovenstaande 3 delen met een kruiskopschroef en moer van M5*25 (nr. 1 en 6).

Opmerking:

De kant met beschermfolie (nr. 4) van plexiglas moet naar beneden wijzen.

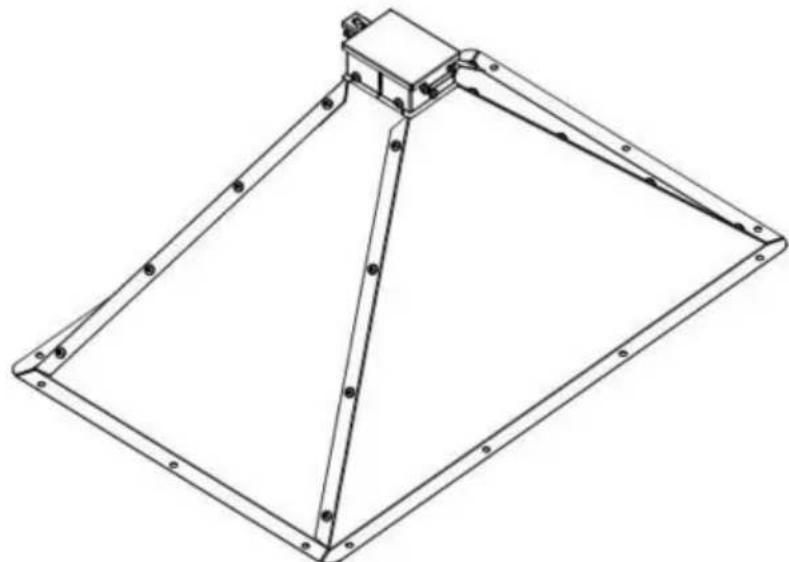

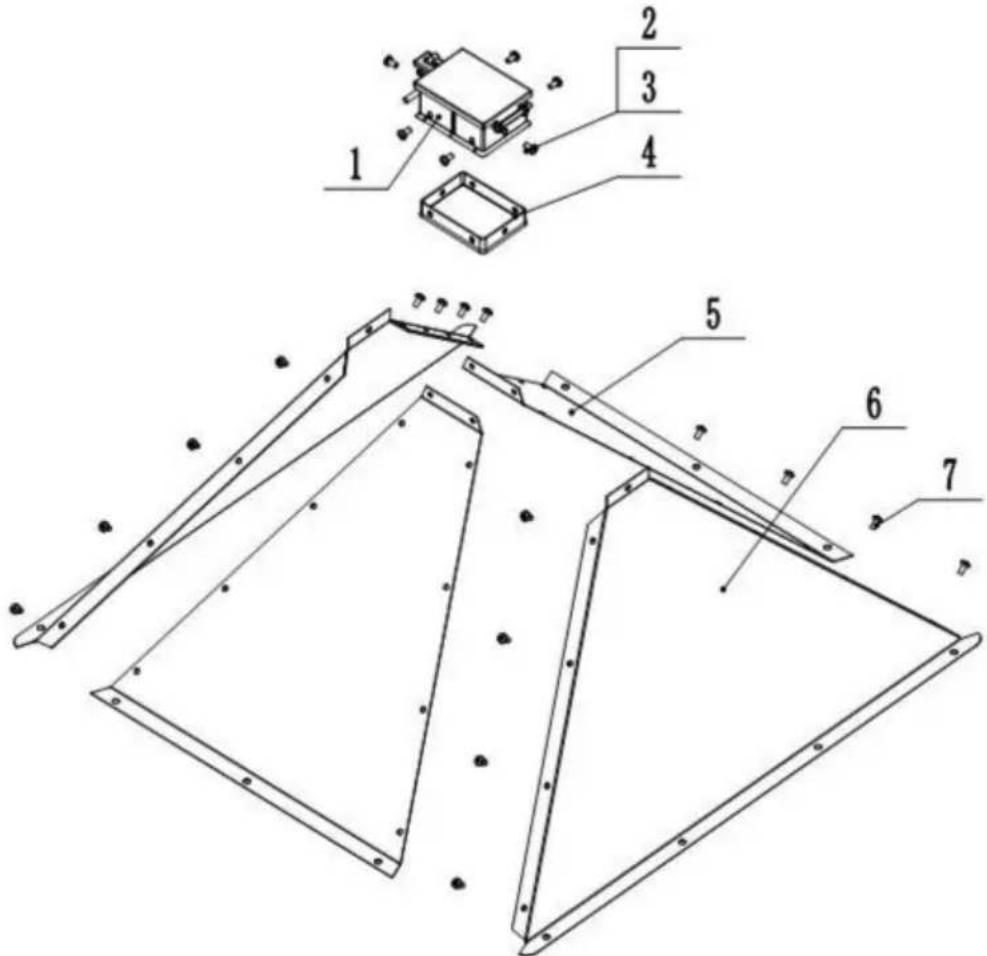

Stap 2: Monteer de zandtrechter

1. Sluit de grote trechterplaat (nr. 6) aan op de kleine trechterplaat (nr. 5) met een M6 * pankopschroef (nr. 7), sluitring en moer (nr. 3). Wikkel rond de trechtermond met afdichtingsschuim (2 cirkels). Bevestig de trechterkast (nr. 1) met trechter met M6*12 pankopschroef (nr. 2) en flensmoer (nr. 3).

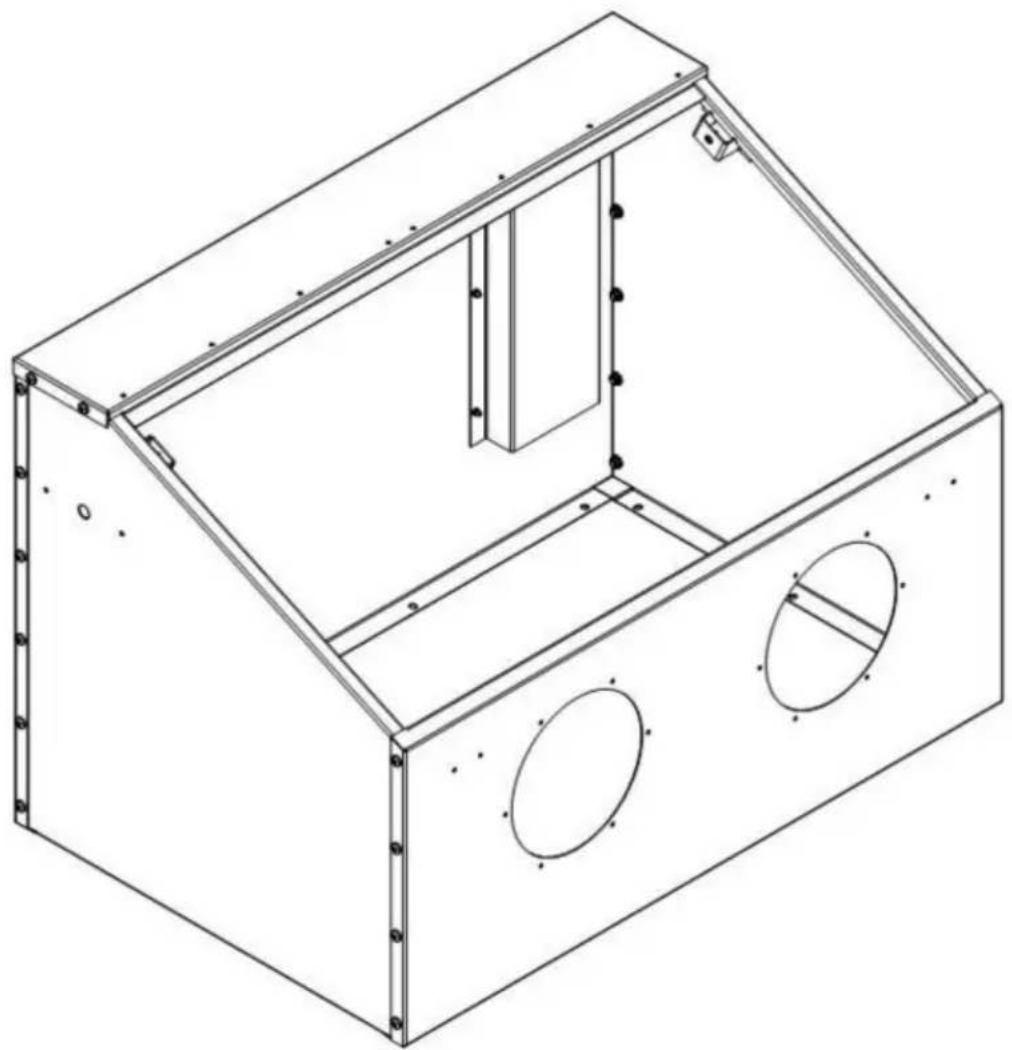

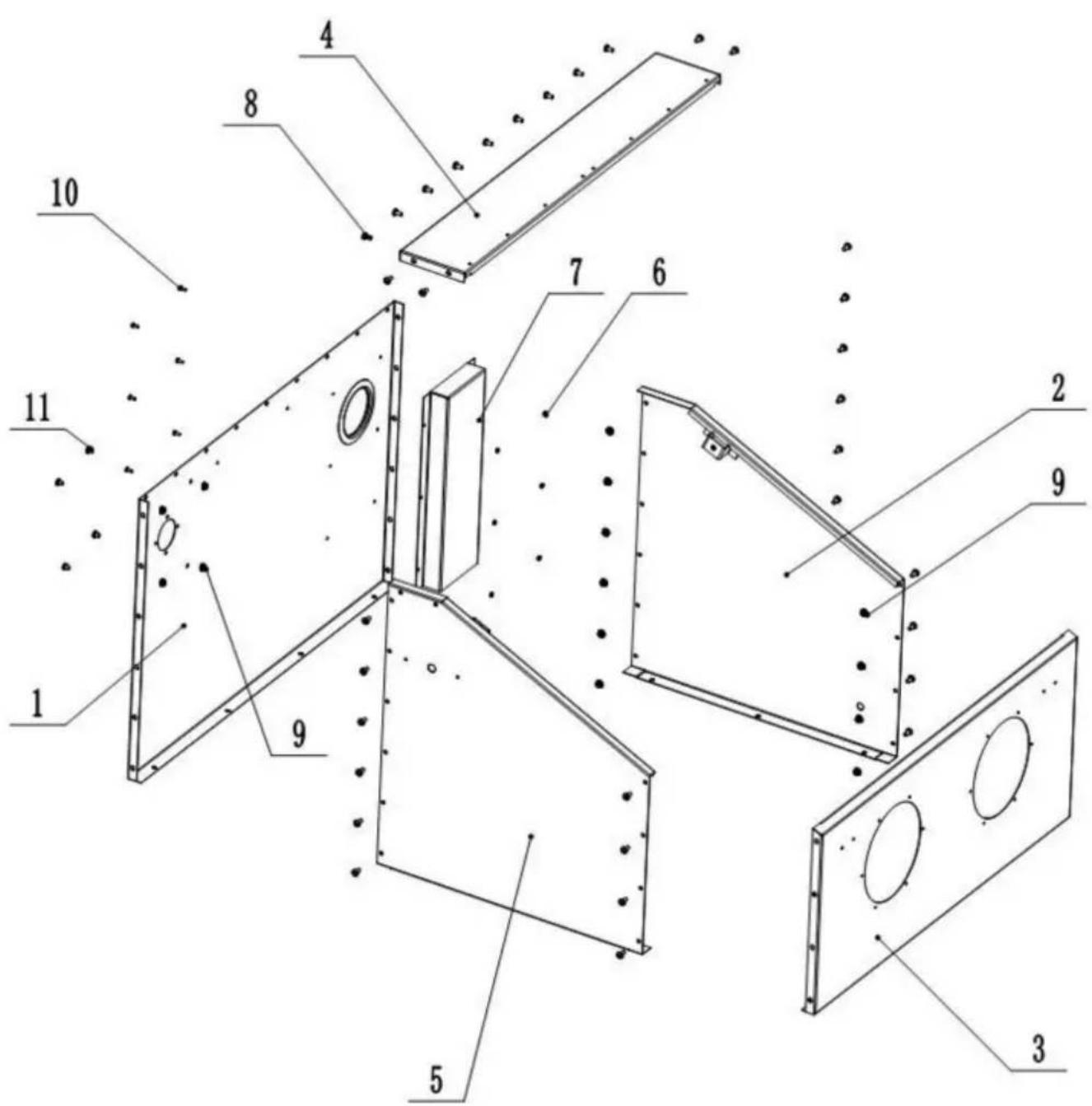

Stap 3: Monteer de kast

1. Verbind de linker kastplaat (nr. 5), de rechter kastplaat (nr. 2) met de achterkast plaat (nr. 1) met M6 * 12-schroef (nr. 8).
2. Verbind de voorplaat (nr. 3) met de linker en rechter kastplaten met een M6*12-schroef.
3. Bevestig de bovenste kastplaat (nr. 4) met de achterste, linker en rechter kastplaten met M6*12 schroef.
4. Bevestig het luchtinlaatdeksel (nr. 7) aan de rechterplaat met een M4*10-schroef.
5. Schroef M6*8 (nr. 11 en 9) in de 4 gaten in de achterplaat.

Opmerking: De 4 gaten zijn voorbereidingen voor de montage van de stofopvangbak. Indien u de stofopvangbak monteert, blokkeer dan de flensgaten met schroeven voordat u met de werkzaamheden begint.

1. Bevestig de driehoek (nr. 6) aan de poten (nr. 4) met schroef M6*12 (nr. 7) en flensmoer (nr. 8).
2. Bevestig de linkerpoot (nr. 2) en rechterpoot (nr. 4) aan het poofframe (nr. 1) met schroef M6*12 en flensmoer.
3. Bevestig het lange verstijvingsstuk (nr. 3) en het korte verstijvingsstuk (nr. 5) met een schroef op vier poten M6*12 en flensmoer.

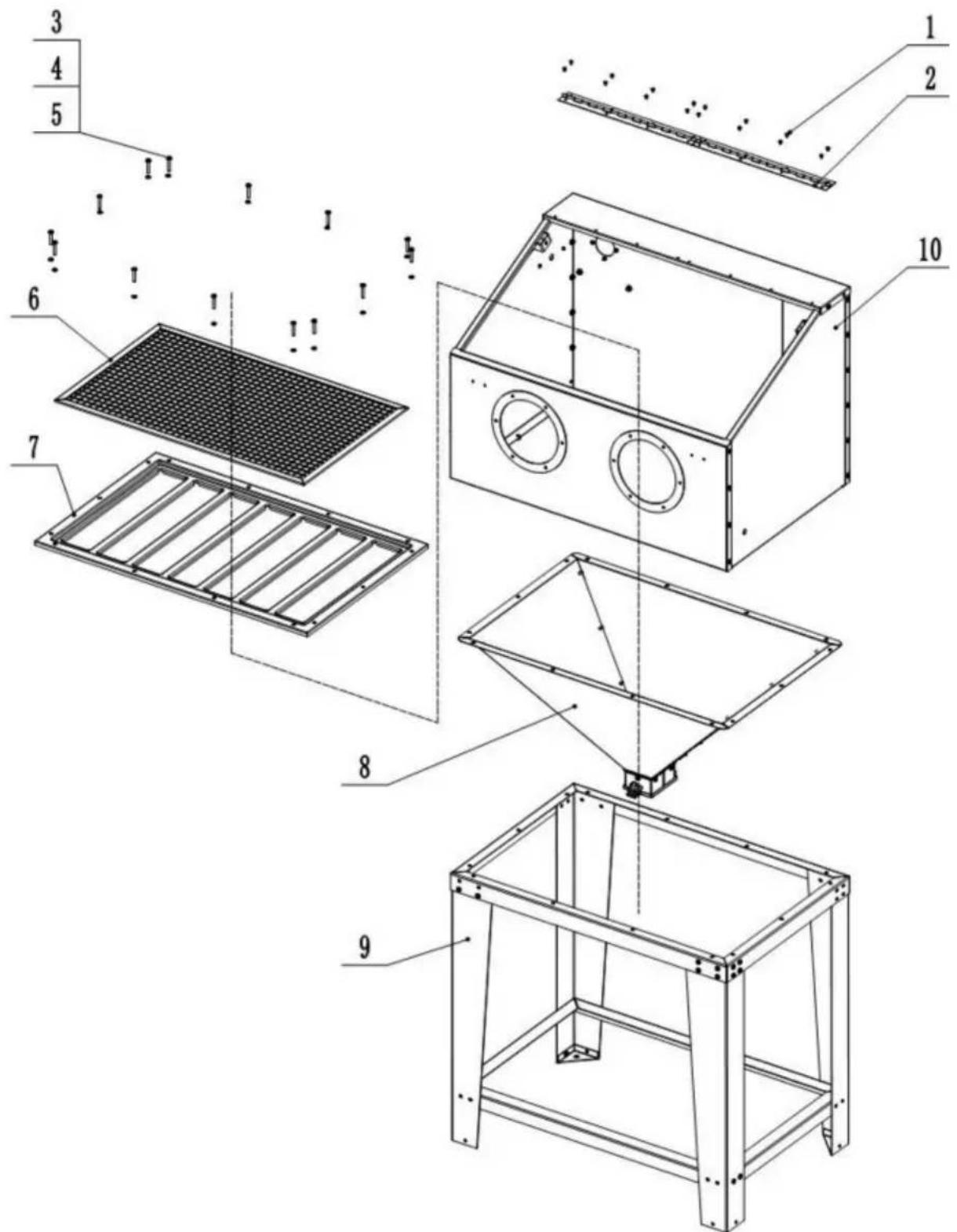

Stap 5: Monteer de kast en de poten

1. Plaats de zandtrechter (nr. 8) in het potenframe (nr. 9).
2. Plaats de hele kast (nr. 10) in het potenframe.
3. Plaats het netframe (nr. 7) in de kast en bevestig het met de poten met schroef M6*35 (nr. 3), sluiting (nr. 4) en moer (nr. 5).
4. Plaats het werknet (nr. 6) in de kast.
5. Bevestig de scharnieren (nr. 2) aan de kast met schroef M4*10 en moer.

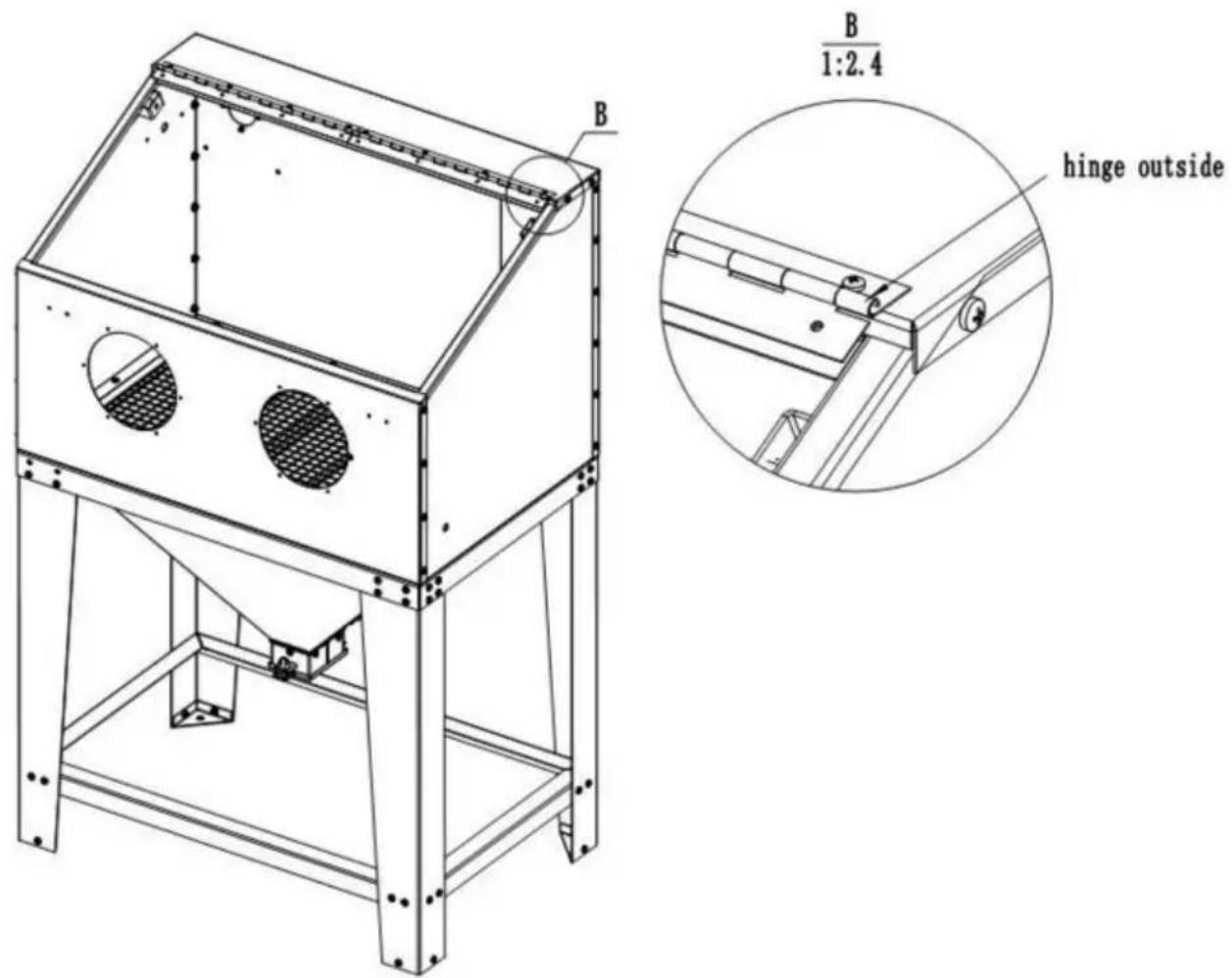

Opmerking: let op de richting bij het monteren van het scharnier (zie afbeelding).

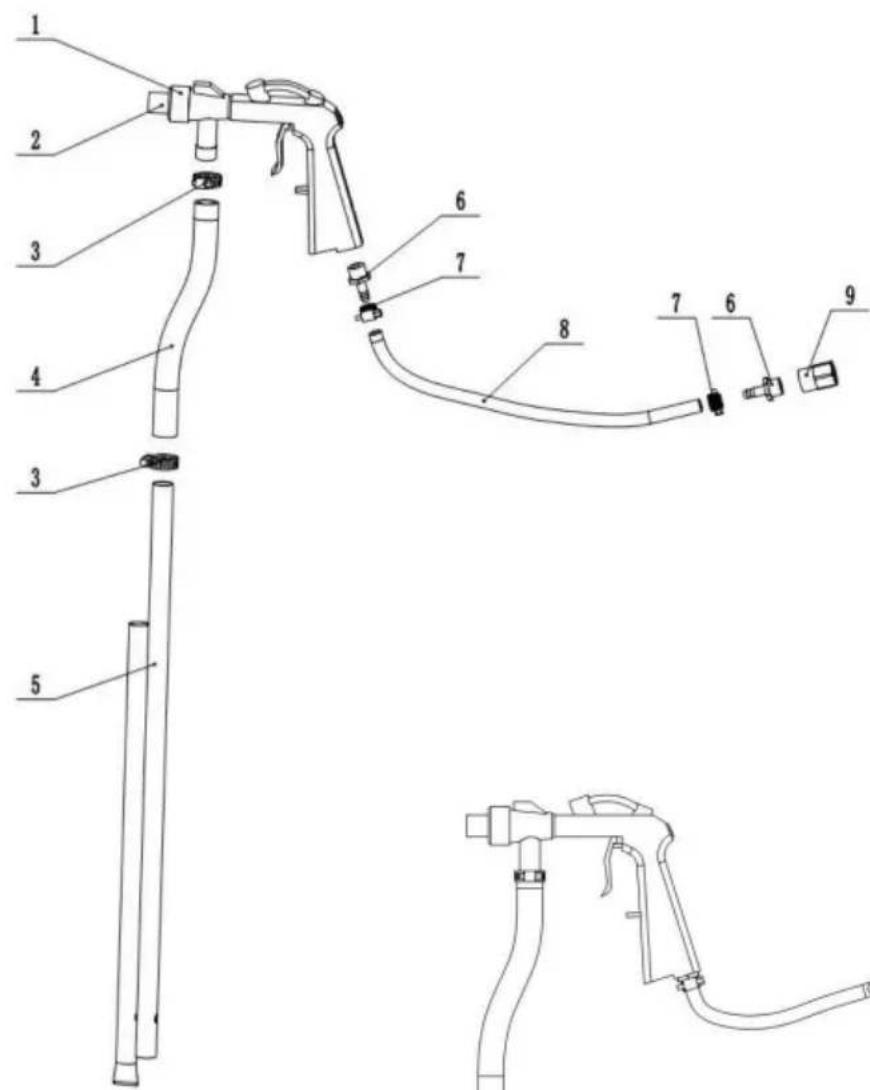

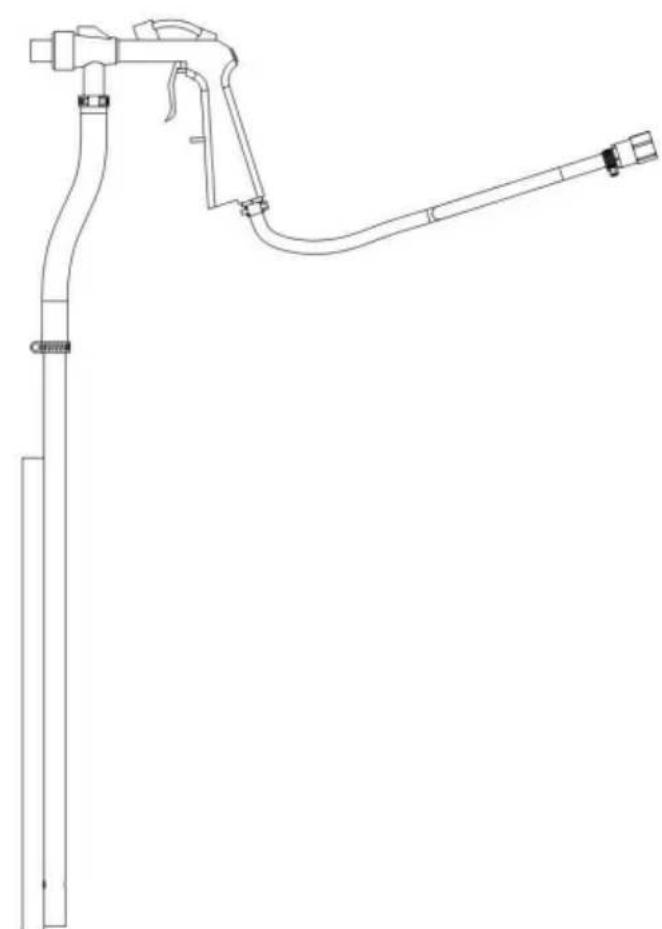

Stap 6: Monteer het straalpistool

1. Sluit de zandslang (nr. 4) aan op het pistool (nr. 2), klem deze vast (nr. 3). Sluit de zandbuis aan (nr. 5) in de zandslang en klem deze stevig vast.
2. Sluit de luchtslang (nr. 8) aan op het pistool en klem deze vast (nr. 7). Sluit vervolgens de luchtslang aan op connector (nr. 6), binnendraadconnector (nr. 9). Wikkel 5 cirkels teflontape in rotatie met de klok mee op de luchtconnector om lekkage te voorkomen.

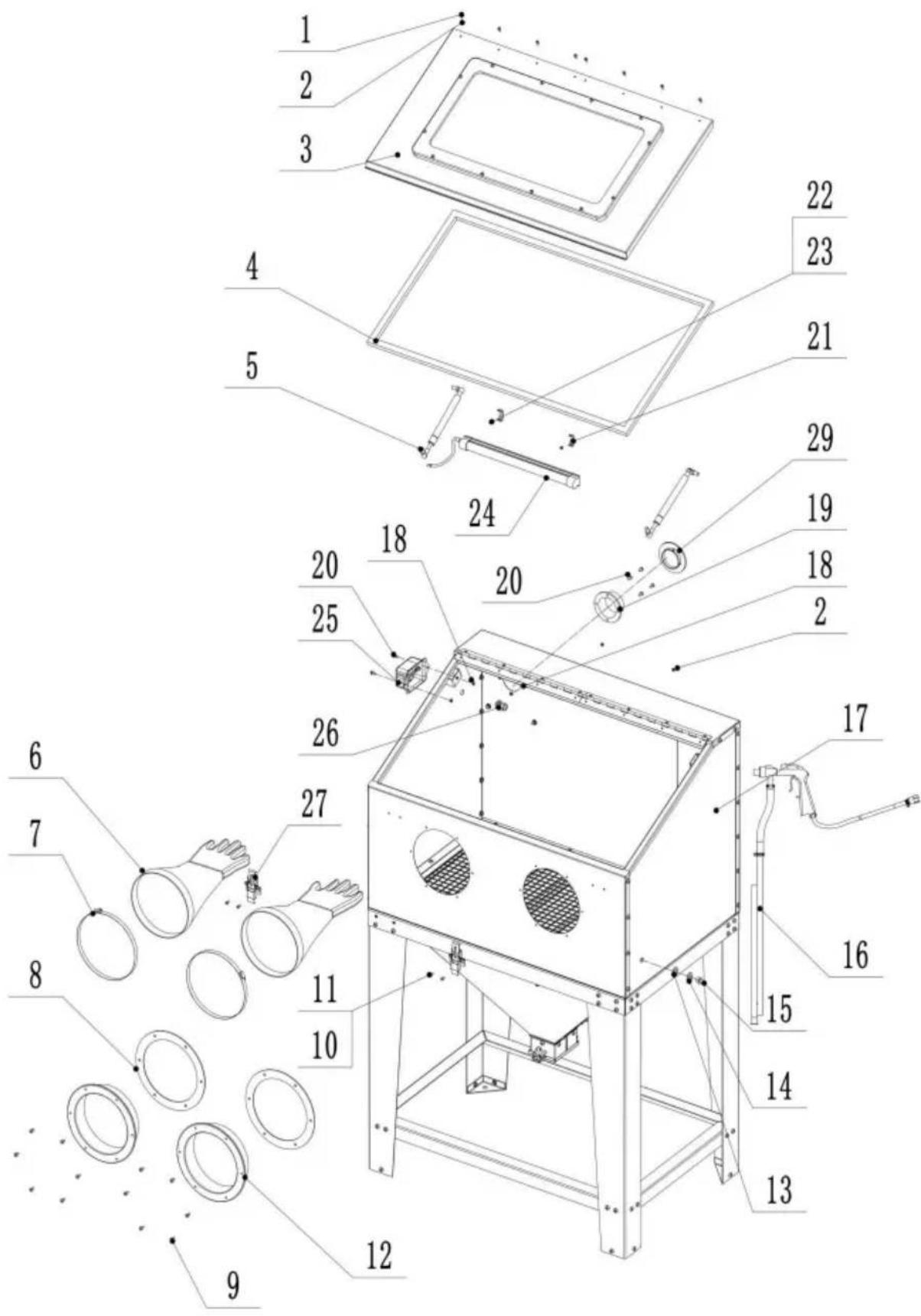

Stap 7: Monteer de volledige machine

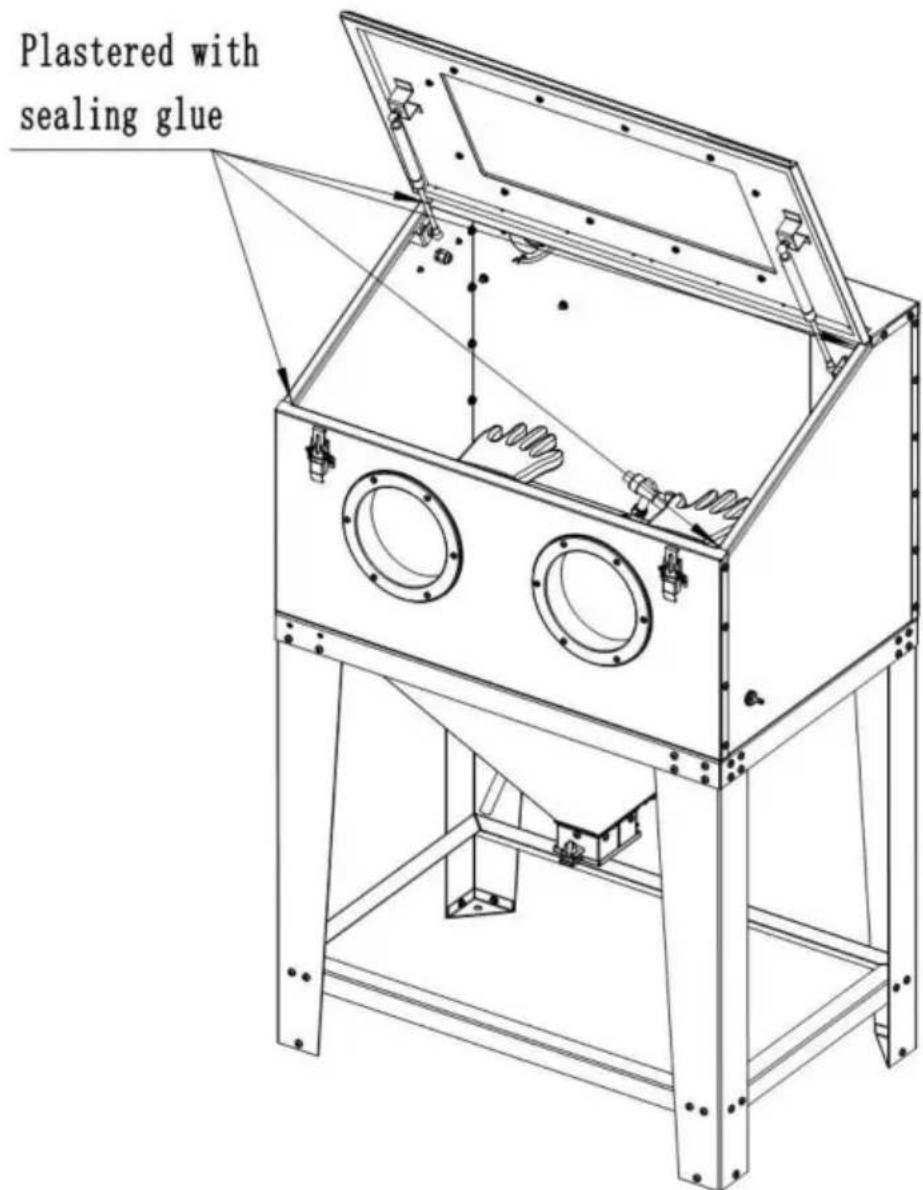

Let op: Breng kit aan op de voeg van de vier hoeken en laat 24 uur drogen voor gebruik.

1. Installeer het zandstraalpistool (nr. 6) in de kast (nr. 17), plaats het rubber (nr. 14) en metalen ring (nr. 13) op de luchtconnector (nr. 15). Voeg vervolgens vanaf het gat in de rechter kastplaat en schroef met binnendraadconnector. Houd er rekening mee dat u indien nodig de teflontape voor de connector moet omwikkelen. Om er zeker van te zijn dat er geen lucht lekt.
2. Monteer de handschoenenbevestiging (nr. 12) met rubberen ring (nr. 8) op de voorkastplaat met ST4.8*14 schroeven (nr. 9). Bevestig de handschoenen (nr. 6) aan de plastic rand en klem ze stevig vast (nr. 7). Het moet van binnenuit worden bediend.
3. Installeer het deurkastje (nr. 27) in de voorste kastplaat met een M4*10-schroef (nr. 10) en moer (nr. 11).
4. Bevestig de lampclips (nr. 21) aan de rechterplaat van de kast met een M4*10-schroef (nr. 22) en moer (nr. 23). Vergrendel de lamp (nr. 24), steek de lampkabel in de afdichtingsvoeg (nr. 26), steek de verbinding in het gat van de linker kastplaat en schroef deze stevig vast. Verbind de lampkabel met de schakelkast (nr. 25) en bevestig de kast op de kast met een M5*10-schroef (nr. 20) en moer (nr. 18).
5. Installeer de flens (nr. 19) met een M5*10-schroef (nr. 20) en moer (nr. 18) op de achterkastplaat als er geen stofafscheider nodig is en schroef de andere vier gaten vast. Als stofafscheider is bevestigd, is het niet nodig om de flens te installeren, schroef gewoon de vier flensgaten vast.
6. Installeer de bovenplaat met kijkvenster (nr. 3) op het scharnier met een M4*10-schroef (nr. 1) en moer (nr. 2).
7. Bevestig de gasveer (nr. 5) aan kijkvenster en kast.
8. Plak het afdichtingsschuim (nr. 4) rond de binnenkant van het kijkvenster.

Opmerking:

1. De afdichtingsverbinding moet worden losgeschroefd, vervolgens de draden erin steken en opnieuw vastschroeven.
2. De roestvrijstalen delen van de luchtveer moeten naar beneden wijzen.

LUCHTVEREISTEN:

Voor het beste resultaat raden wij een goede luchtcompressor van 5 pk aan. Een kleine mondstuk/luchtstraalcombinatie kan worden gebruikt met een 3 pk luchtcompressor.

ONDERDELENLIJST

Nee	Naam	Aantal.	Nee	Naam	Aantal
1 Driehoekige mat		4 32	Teflontape		1
2 mondstuk(5, 6, 7)		3 33	siliconenkit		1
3 Afdichtingsvoeg		1 34	Gasveer		2
4 Schakelkast		1 35	Flens		1
5 Trechterdoos		1 36	Flensafdekking		1
6 Straalpistool (met 1 mondstuk+1 luchtansluiting)		1	37	Binnendraadaansluiting1/4"	1
7 Afdichtingsschuim 3M		1	38	Zandslang	1
8 Lampclip		2 39	Zandpijp		1
9 Led-lamp		1	40	Plexiglas beschemfolie 3
10 Deurkastje		2 41	Raamkozijn		1
11 Plexiglas (met 1 film)		1	42	Raamplaat	1
12 Voorste kastplaat		1	43	Netframe	1
13 Achterste kastplaat		1 44	Werknet		1
14 Bovenkastplaat		1	45	Kleine trechterplaat	2
15 Rechter kastplaat		1	46	Linkerbeen	2
16 Linker kastplaat		1	47	Rechterbeen	2
17 Beenframe		1	48	Lucht slang	1
18 Lang verstijvingsstuk		2 49	Afdichtingsschuim		1
19 korte verstijver		2 50	Luchtansluiting1/4-Ø6		2
20 Scharnier		2 51	Handschoen (paar)		1
21 Handschoenfixeermiddel		2 52	Luchtinlaatdeksel		1
22 Handschoenklem		2 53	Transformatior		1

23	Handschoenfixeerring	2 54	Handleiding	1
24	KruiskopschroefM4*10	26 55		Kruis verzonken schroefM4*10
25	KruiskopschroefM5*25	12 56	Klem	Ø16-Ø25
26	Zeskantflensmoer M5	18 57	Klem	Ø8-Ø12
27	KruiskopschroefM5*10	6 58		KruiskopschroefM6*12
28	KruiskopschroefM6*35	14 59		Kruistappende schroefST4,8*14
29	Zeskantflensmoer M6	129 60	Zeskantmoer M4	28
30	Kruiskopschroef M6*8 20 61 Rubberen ring Ø12,5			1
31	Stalen sluitring Ø6	14 62	Stalen sluitring Ø13	1

Belangrijke notitie:

1. Vanwege logistieke redenen kunnen enkele metalen platen licht vervormd zijn, wat met eenvoudig gereedschap gecorrigeerd kan worden. Normaal gesproken is dat gemakkelijk te doen. Maar raadpleeg de klantenservice als de correctie nog steeds niet op zijn plaats is nadat u het hebt geprobeerd. Medewerkers van de klantenservice zullen zorgen voor de juiste oplossingen op tijd.
2. Het afdichtingsschuim kan vooraf met een schroevendraaier worden doorboord tijdens de montage om de installatie van schroeven te vergemakkelijken (de gaten zouden verborgen kunnen zijn door afdichtingsschuim).

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd die verantwoordelijk is voor naleving, kan de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kan het recht van de gebruiker om het product te bedienen ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een wooninstallatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen. Als dit niet volgens de instructies wordt geïnstalleerd en gebruikt, kan dit leiden tot schadelijke interferentie van radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt op radio- of televisieontvangst, die kan worden bepaald door het product uit en aan te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.

Heroriënteer of verplaats de ontvangstantenne. - Vergroot de afstand tussen het product en de ontvanger. - Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten. - Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EU. Het symbool met een gekruiste kliko

geeft aan dat het product gescheiden afval vereist

inzameling in de Europese Unie. Dit geldt voor het product

en alle accessoires gemarkeerd met dit symbool. Producten

als zodanig gemarkeerd mogen niet bij het normale huishoudelijke afval worden weggegooid

afval, maar moeten naar een inzamelpunt worden gebracht voor recycling van elektrische en elektronische apparaten.

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

Shanghai 200.000 CN.
