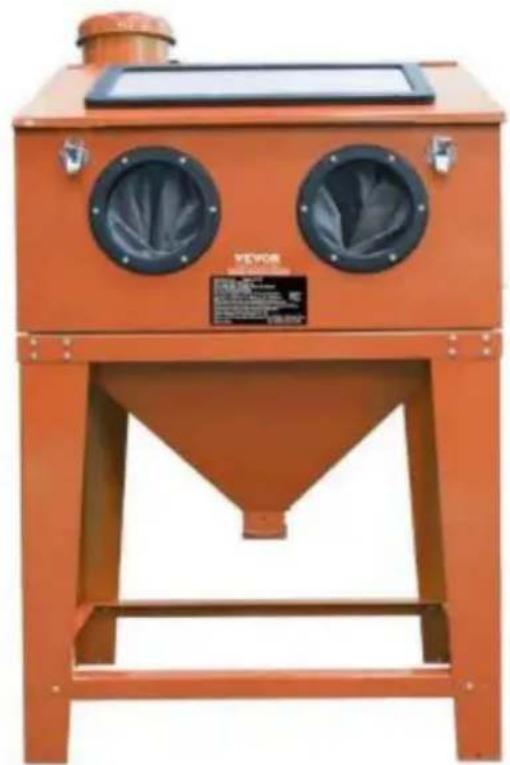

Tipo di prodotto	Armadio per sabbiatura pneumatica
Marca	Vevor
Modello	SBC220BF
Area di lavoro (L×P×A)	828 mm × 542 mm × 548 mm
Finestra di visualizzazione (L×A)	570 mm × 26,5 mm
Capacità abrasiva	40 lb (≈ 18 kg)
Ugelli inclusi	4,5 mm, 5 mm, 6 mm, 7 mm
Consumo d'aria medio	9,5 PCM a 90 PSI
Pressione di esercizio	40 – 120 PSI (≈ 2,8 – 8,3 bar)
Compressore consigliato	5 CV per risultati ottimali, 3 CV minimo
Alimentazione elettrica (lampada)	Trasformatore integrato, lampada LED 24 V
Materiale del telaio	Lamiera d'acciaio con rivestimento antiruggine
Guanti inclusi	1 paio di guanti resistenti all'abrasione
Pistola per sabbiatura	Inclusa con ugello e connettore d'aria
Sistema di recupero	Imbuto integrato, possibilità di aggiungere un aspiratore
Sicurezza	Uso obbligatorio di guanti, occhiali di protezione, protezione uditiva
Manutenzione	Controllare regolarmente le guarnizioni, pulire la finestra, scaricare l'umidità del compressore
Riparabilità	Pezzi di ricambio disponibili: ugelli, guanti, guarnizioni, pistola, tubi, ecc.
Certificazioni	Conforme FCC Parte 15, direttiva RAEE 2012/19/UE
Garanzia	Certificato di garanzia elettronico su www.vevor.com/support

Domande frequenti - SBC220BF Vevor

Quali tipi di abrasivi posso utilizzare con l'armadio SBC220BF?

Puoi utilizzare abrasivi come sabbia, graniglia d'acciaio, corindone o microsfere di vetro. La granulometria consigliata è compresa tra 30 e 120 mesh.

Quale compressore d'aria è necessario per questo armadio?

Un compressore di almeno 5 CV (circa 3,7 kW) è consigliato per un utilizzo ottimale. Un compressore da 3 CV può bastare per piccoli lavori, ma la portata d'aria deve essere di almeno 9,5 PCM a 90 PSI.

Come assemblare la finestra di visualizzazione?

Posizionare il plexiglass con la pellicola protettiva verso il basso sul foglio della finestra, quindi coprire con il telaio in plastica. Fissare il tutto con viti M5×25 e dadi.

Qual è la pressione d'aria massima consentita?

La pressione di esercizio massima è di 120 PSI (circa 8,3 bar). Non superare questo limite per evitare rischi di scoppio.

Come effettuare la manutenzione dell'armadio per sabbiatura?

Dopo ogni utilizzo, svuota l'abrasivo e pulisci l'interno. Controlla lo stato delle guarnizioni della finestra e dei guanti. Lubrifica la pistola per sabbiatura se necessario. Conserva l'armadio in un luogo asciutto.

Posso utilizzare l'armadio senza aspiratore?

Sì, puoi utilizzare l'armadio senza aspiratore. In questo caso, installa la flangia fornita per chiudere l'apertura prevista. Si consiglia di indossare una maschera antipolvere anche con l'armadio chiuso.

Come cambiare gli ugelli di sabbiatura?

Svitare il dado di fissaggio della pistola, rimuovere l'ugello usato e inserire il nuovo ugello (4,5/5/6/7 mm a seconda del lavoro). Stringere saldamente. Utilizzare nastro di teflon sulle filettature per evitare perdite.

Cosa fare se la finestra di visualizzazione si graffia?

Il plexiglass è fornito con una pellicola protettiva. Puoi rimuovere questa pellicola dopo il montaggio. In caso di graffi, sostituire il plexiglass. Per la pulizia, utilizzare un panno morbido e acqua saponata, senza solventi aggressivi.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre occhiali di sicurezza, guanti e protezione uditiva. Assicurarsi che l'area di lavoro sia ben ventilata. Non puntare mai la pistola verso una persona. Scollegare l'alimentazione dell'aria prima di qualsiasi intervento.

Come contattare il servizio clienti Vevor?

Visita www.vevor.com/support per ottenere assistenza tecnica e il certificato di garanzia elettronico. Puoi anche utilizzare il modulo di contatto sul sito.

MANUALE UTENTE SBC220BF Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

ARMADIO SABBIATRICE

MODELLO: SBC220BF

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata da noi rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

ARMADIO SABBIATRICE

MODELLO: SBC220BF

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali. Leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

SPECIFICHE

CARATTERISTICA	VALORE
Consumo d'aria medio	9,5 CFM a 90 PSI
Capacità abrasiva	40 libbre
Finestre di visualizzazione	570MM (L)*26,5MM(A)
Area di lavoro	828MMx542MMx548MM
Ugelli inclusi	4,5 mm, 5 mm, 6 mm, 7 mm
Pressione massima di esercizio	40-120PSI

AVVERTENZE E PRECAUZIONI DI SICUREZZA

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni del manuale con attenzione.

1. Mantenere l'area di lavoro pulita e ben illuminata. Panchine in disordine e aree buie aumentano il rischio di scosse elettriche, incendi e lesioni alle persone.
2. Non utilizzare lo strumento in atmosfere esplosive, come ad esempio in presenza di liquidi, gas o polveri infiammabili. Lo strumento è in grado di creare scintille con conseguente accensione di polveri o fumi.
3. Tenere lontani gli astanti, i bambini e i visitatori durante l'utilizzo dell'utensile. Le distrazioni possono comportare la perdita di controllo dell'utensile.
4. Stai attento. Guarda cosa stai facendo e usa il buon senso quando utilizzi lo strumento. Non utilizzare l'utensile quando si è stanchi o sotto l'effetto di droghe, alcol o farmaci. Un momento di disattenzione durante l'utilizzo dell'utensile aumenta il rischio di lesioni alle persone.
5. Vestirsi adeguatamente. Non indossare abiti larghi o gioielli. Contenere i capelli lunghi. Tenere capelli, indumenti e guanti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi aumentano il rischio di lesioni alle persone intrappolate nelle parti in movimento.
6. Evitare avviamenti involontari. Assicurarsi che il grilletto venga rilasciato prima

del collegamento all'alimentazione dell'aria. Non collegare l'utensile all'alimentazione dell'aria con il grilletto premuto.

1. Non esagerare. Mantenere sempre la posizione corretta e l'equilibrio. Un corretto appoggio e l'equilibrio consentono un miglior controllo dell'utensile in situazioni impreviste.
2. Utilizzare attrezzature di sicurezza. Una maschera antipolvere, scarpe antinfortunistiche antiscivolo e un elmetto di protezione devono essere utilizzati per le condizioni applicabili.
3. Indossare sempre una protezione per gli occhi. Indossare occhiali di sicurezza approvati ANSI.
4. Indossare sempre protezioni per l'udito quando si utilizza lo strumento. L'esposizione prolungata al rumore ad alta intensità è in grado di causare la perdita dell'udito.

USO E CURA DEGLI ATTREZZI

1. Utilizzare morsetti o un altro modo pratico per fissare e sostenere il pezzo di lavoro su una piattaforma stabile. Tenere l'opera con la mano o contro il corpo è instabile e può portare alla perdita di controllo.
2. Non forzare lo strumento. Utilizzare lo strumento corretto per l'applicazione. Lo strumento corretto svolgerà il lavoro in modo migliore e più sicuro alla velocità per la quale lo strumento è stato progettato.
3. Non utilizzare lo strumento se l'interruttore non accende o spegne lo strumento. Qualsiasi strumento che non può essere controllato con l'interruttore è pericoloso e deve essere riparato.
4. Scollegare lo strumento dalla fonte d'aria prima di effettuare qualsiasi regolazione, cambiare accessori o riporre lo strumento. Tali misure di sicurezza preventive riducono il rischio di avvio involontario dell'utensile. Spegnere e staccare l'aria, scaricare in sicurezza l'eventuale pressione dell'aria residua e rilasciare l'acceleratore e/o spegnere l'interruttore prima di lasciare l'area di lavoro.
5. Conservare l'utensile quando è inattivo, fuori dalla portata dei bambini e di altre persone inesperte. Uno strumento è pericoloso nelle mani di utenti inesperti.
6. Verificare la presenza di disallineamento o inceppamento delle parti mobili, rottura di parti e qualsiasi altra condizione che influisca sul funzionamento dell'utensile. Se danneggiato, far sottoporre lo strumento a manutenzione prima dell'uso. Molti incidenti sono causati da strumenti sottoposti a scarsa manutenzione. Se l'utensile è danneggiato sussiste il rischio di scoppio.
7. Utilizzare solo gli accessori identificati dal produttore per il modello specifico di strumento. L'utilizzo di un accessorio non destinato all'uso con il modello specifico di utensile aumenta il rischio di lesioni alle persone.

ASSEMBLAGGIO

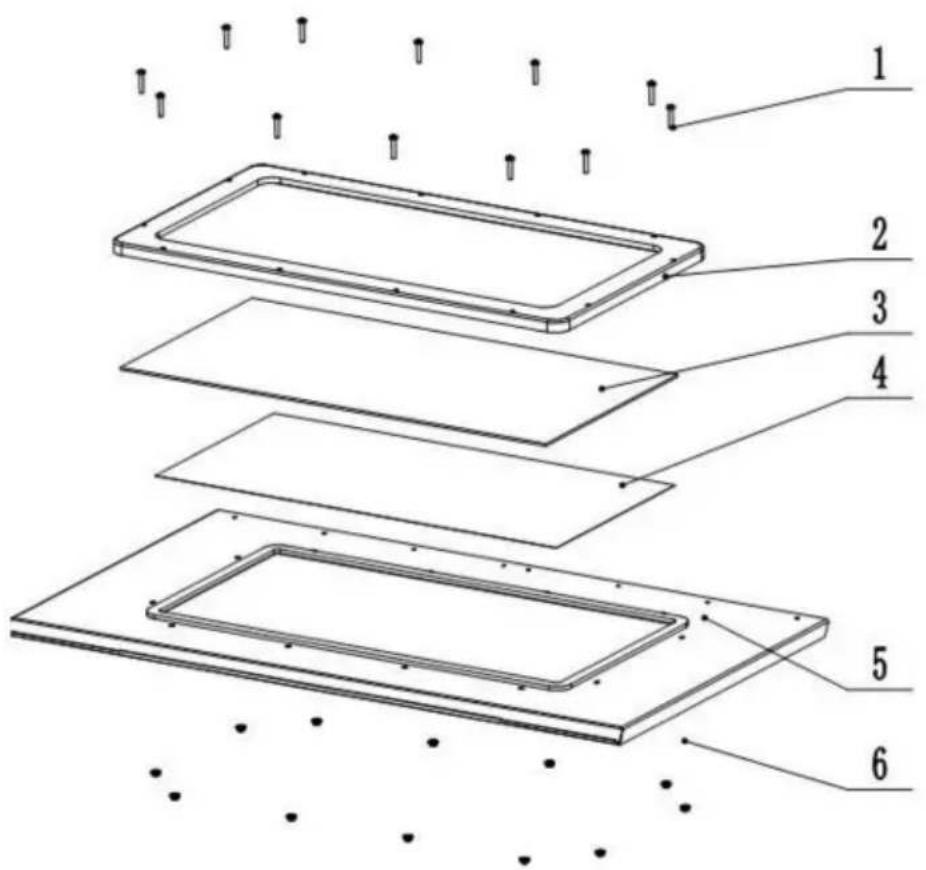

Passaggio 1: Assemblare la finestra di visualizzazione

Mettere il plexiglass (N. 3) con la pellicola protettiva incollata (N. 4) sul foglio della finestra (N. 5), quando si copre il telaio di plastica (N. 2). Fissare le 3 parti con una vite a testa cilindrica con croce e un dado M5*25 (N. 1 e 6).

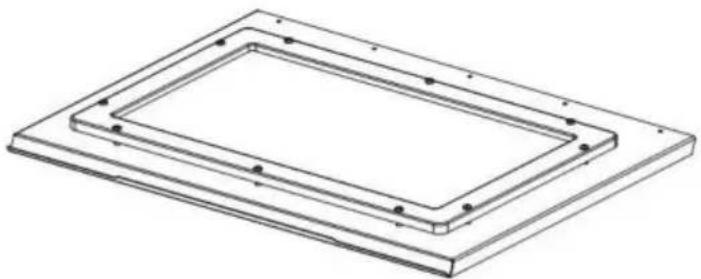

Nota:

Il lato con la pellicola protettiva (N. 4) sul plexiglass deve essere rivolto verso il basso.

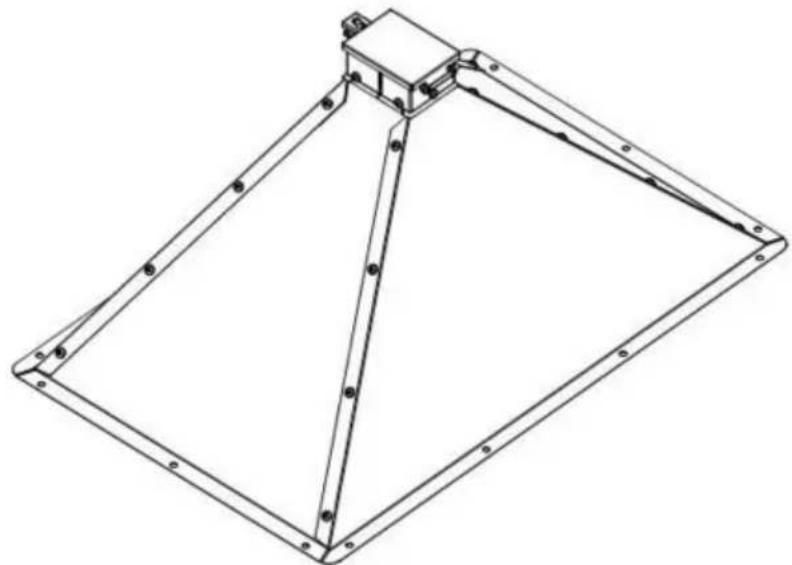

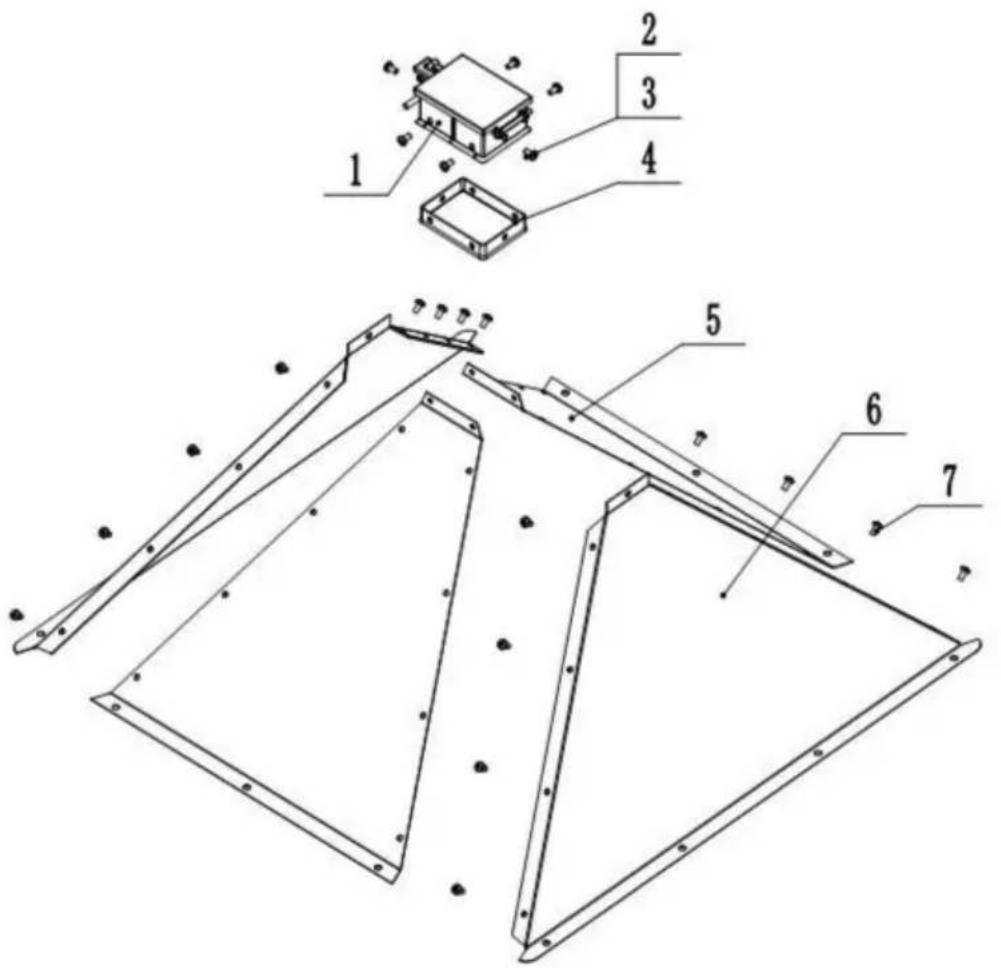

Passaggio 2: Assemblare l'imbuto per la sabbia 1. Collegare la piastra a imbuto grande (N. 6) con la piastra a imbuto piccola (N. 5) mediante la vite a testa cilindrica M6*8 (N. 7), la rondella e il dado (N. 3). Avvolgere la bocca dell'imbuto con schiuma sigillante (2 cerchi). Fissare la scatola dell'imbuto (N. 1) con l'imbuto mediante la vite a testa cilindrica M6*12 (N. 2) e il dado flangiato (N. 3).

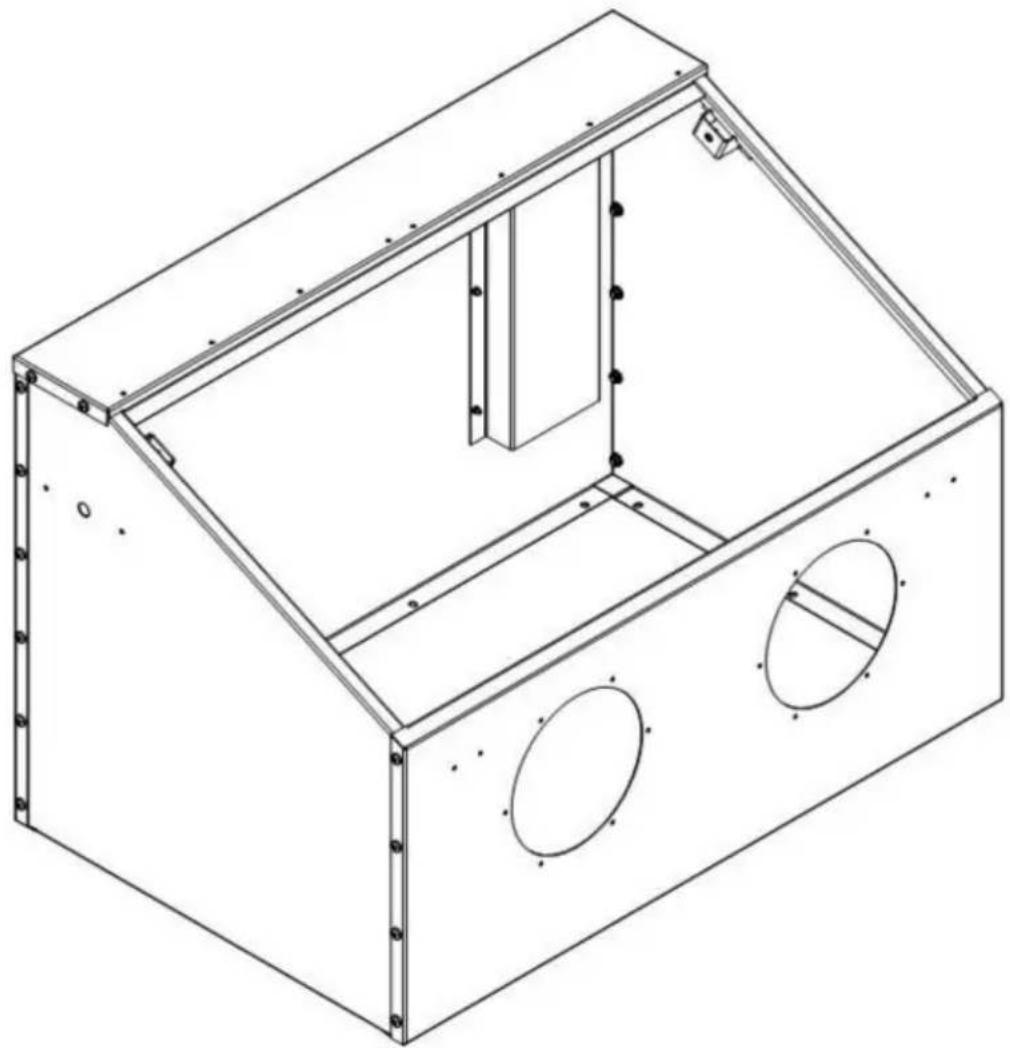

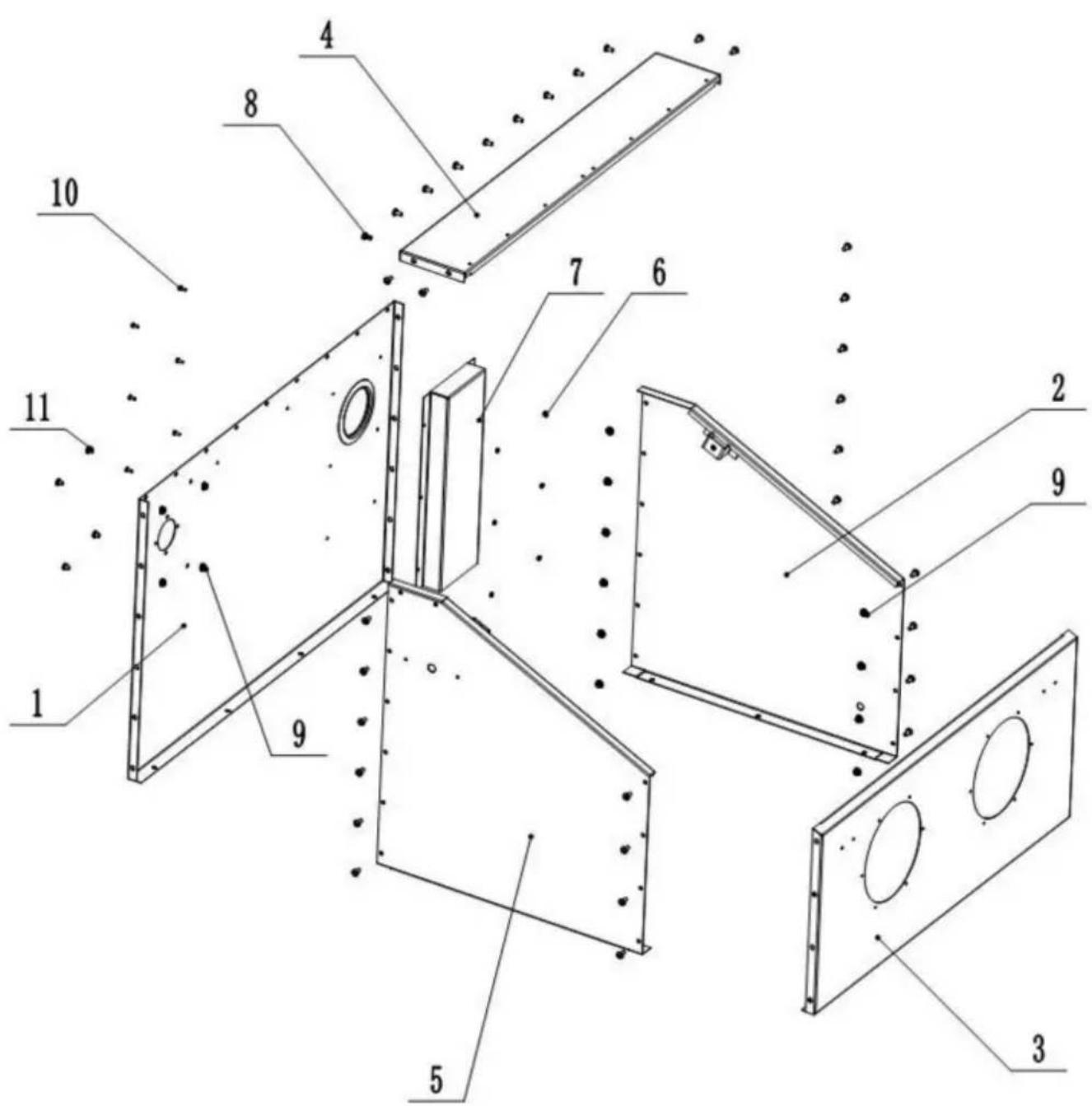

Passaggio 3: Assemblare il mobile

1. Collegare la piastra del mobiletto sinistro (N. 5), la piastra del mobiletto destro (N. 2) con la piastra posteriore del mobiletto (N. 1) mediante vite M6*12 (N. 8).
2. Collegare la piastra anteriore (N. 3) alle piastre dell'armadio sinistro e destro mediante una vite M6*12.
3. Fissare la piastra superiore dell'armadietto (N. 4) con le piastre dell'armadietto posteriore, sinistra e destra mediante vite M6*12.
4. Fissare il coperchio della presa d'aria (N. 7) alla piastra posteriore mediante una vite M4*10.
5. Avvitare M6*8 (N. 11 e 9) i 4 fori nella piastra posteriore.

Nota: i 4 fori predispongono per il montaggio del raccoglitore di polvere. Se si assembla il raccoglitore di polvere, bloccare i fori della flangia con le viti prima di lavorare.

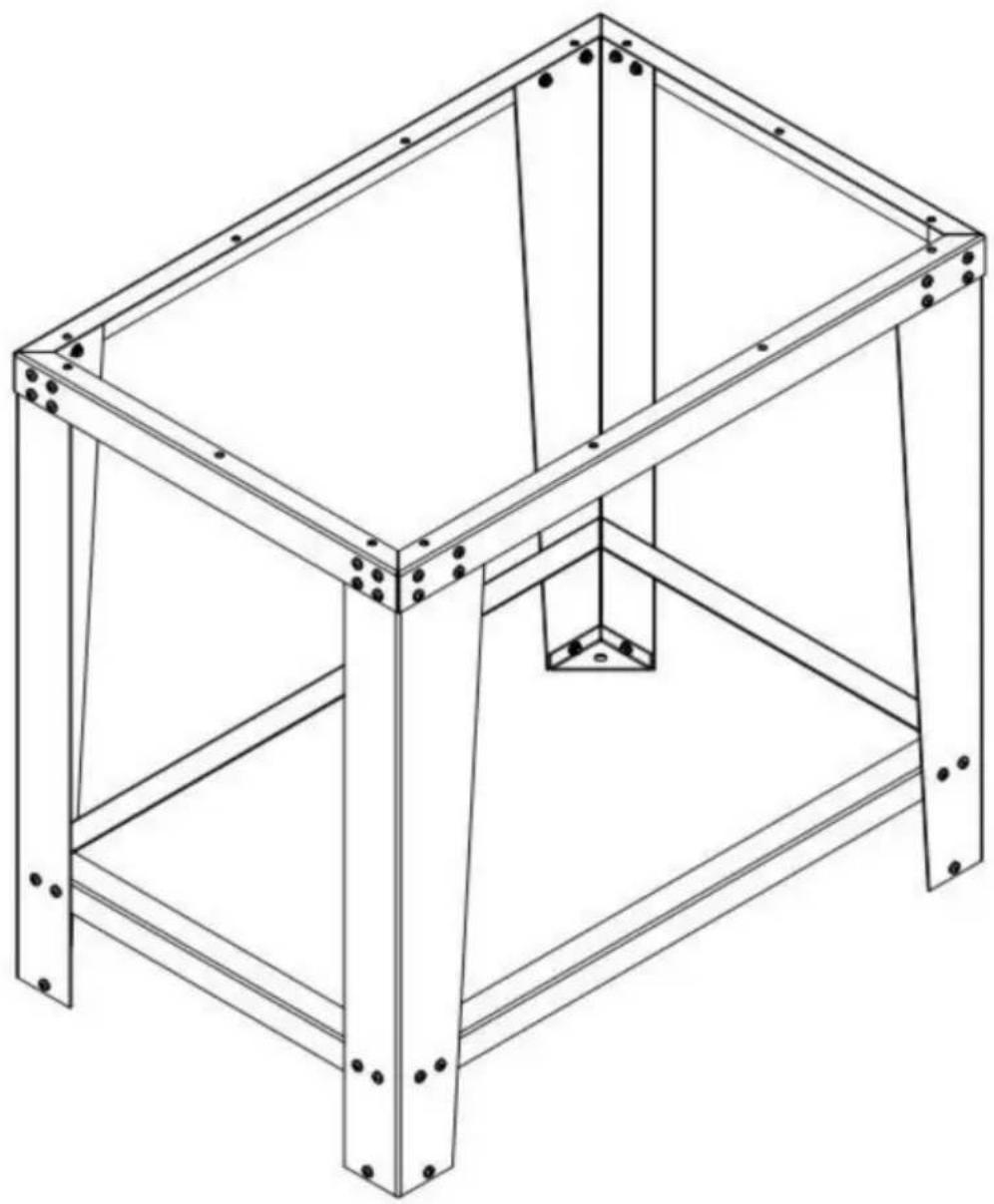

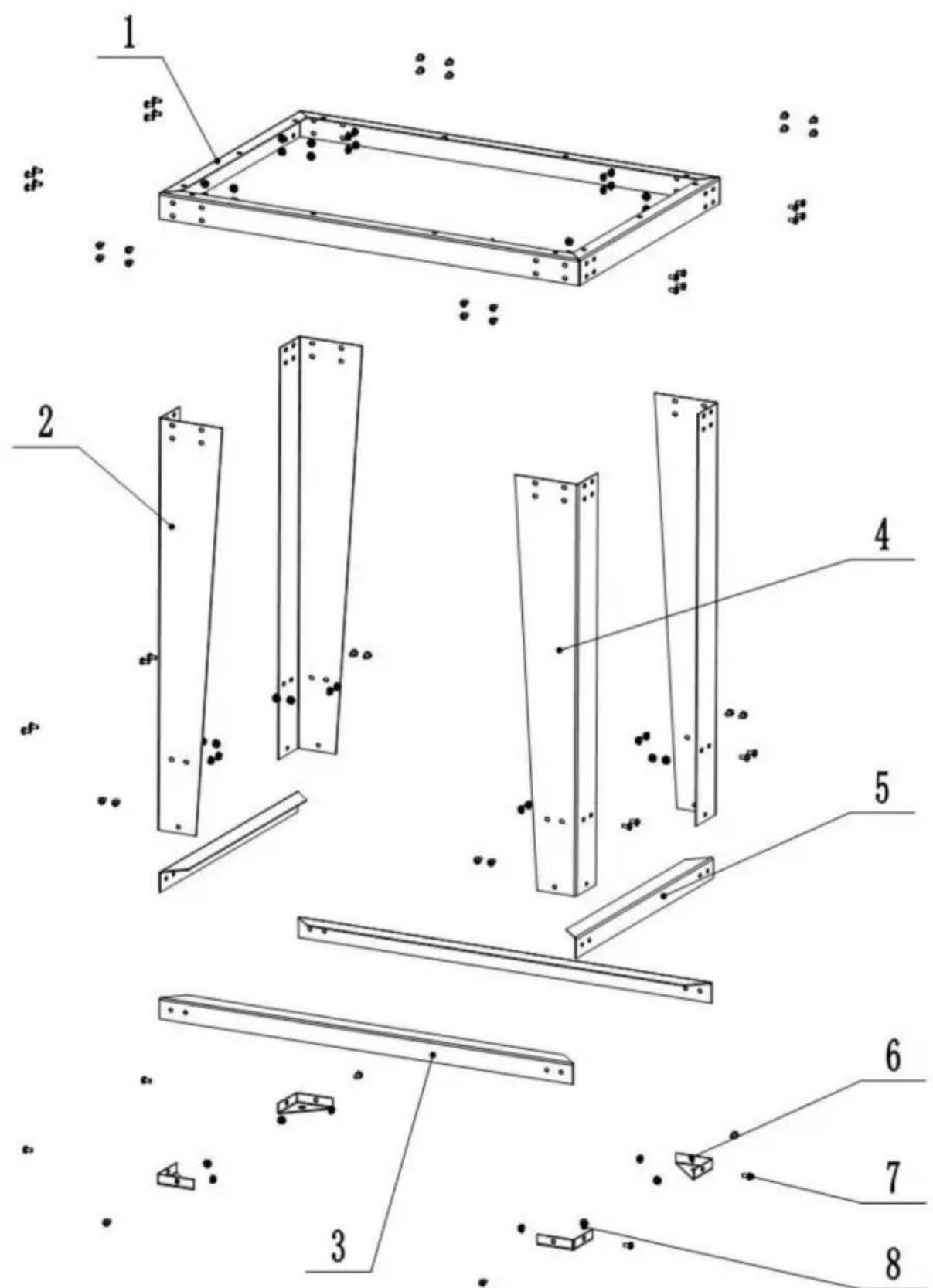

Passaggio 4: Assemblare la gamba

1. Fissare il triangolo (N.6) alle gambe (N.4) mediante la vite M6*12 (N.7) e il dado flangiato (N.8).
2. Fissare la gamba sinistra (N.2) e destra (N.4) al telaio della gamba (N.1) con la vite M6*12 e dado flangiato.
3. Fissare il rinforzo lungo (N.3) e il rinforzo corto (N.5) alle quattro gambe mediante vite M6*12 e dado flangiato.

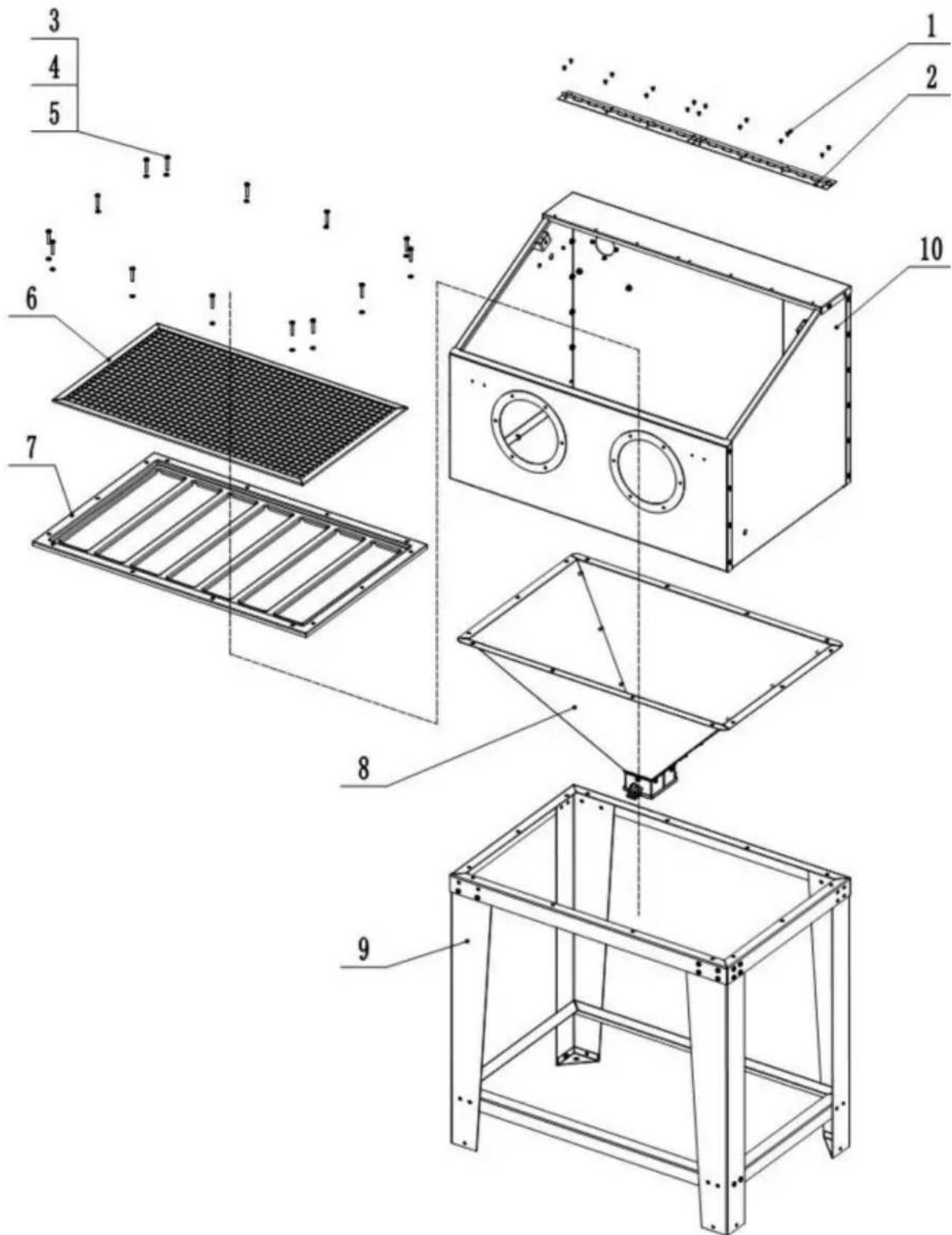

Passaggio 5: Assemblare il mobile e le gambe

1. Mettere l'imbuto per la sabbia (N.8) nel telaio delle gambe (N.9).
2. Inserire l'intero mobiletto (N.10) nel telaio delle gambe.
3. Mettere il telaio della rete (N.7) nell'armadio e fissarlo con le gambe mediante la vite M6*35 (N.3), rondella (N.4) e dado (N.5).
4. Mettere la rete di lavoro (N.6) nell'armadietto. 5. Fissare le cerniere (N.2) al mobiletto utilizzando la vite M4*10 e il dado.

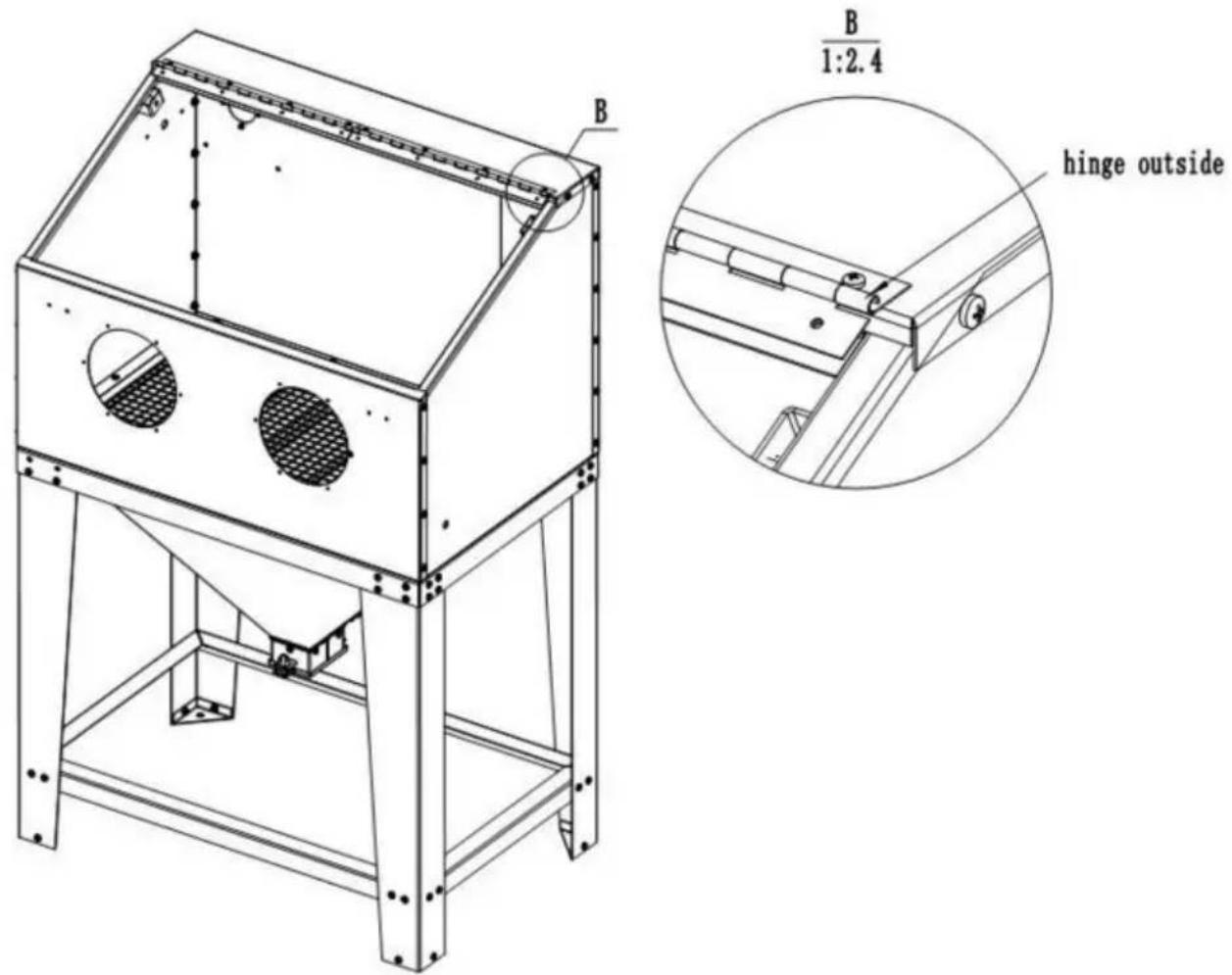

Nota: prestare attenzione alla direzione durante il montaggio della cerniera (come mostrato in foto).

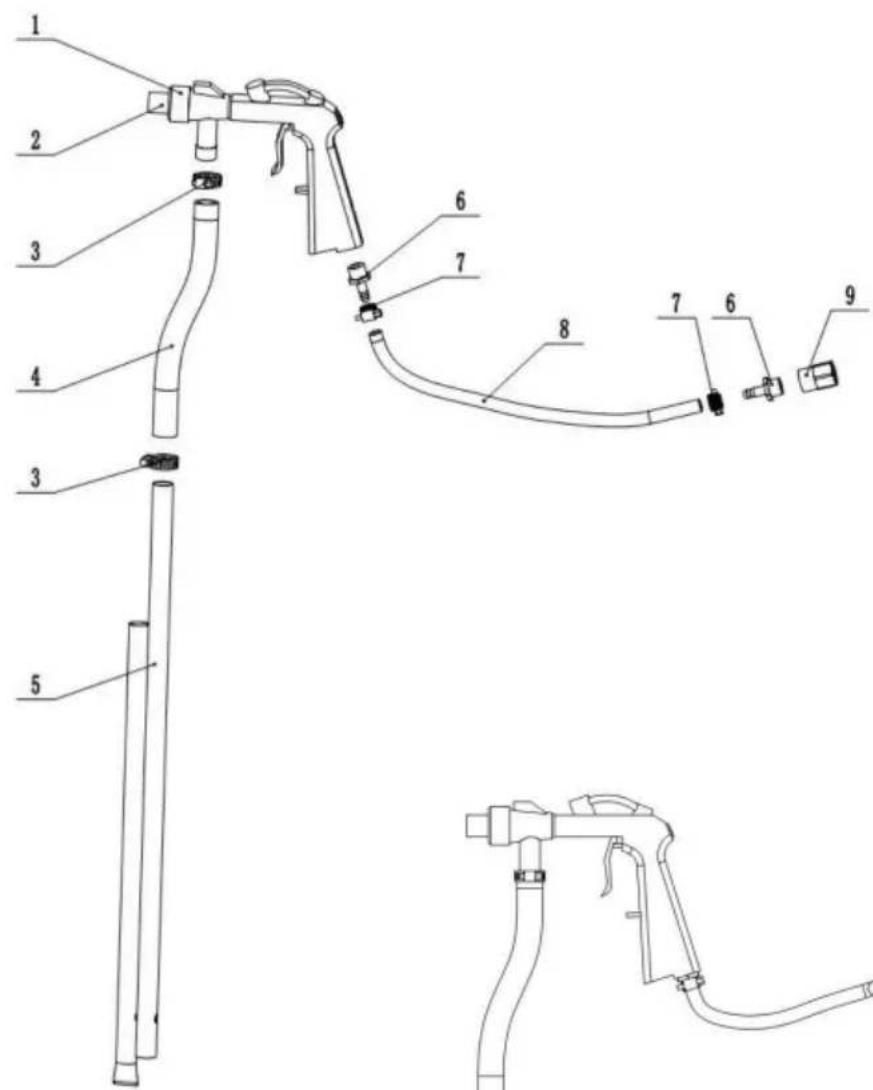

Passaggio 6: Assemblare la pistola di sabbiatura

1. Collegare il tubo della sabbia (N.4) con la pistola (N.2) e il morsetto (N.3). Collegare il tubo della sabbia (N.5) al tubo della sabbia e fissarlo saldamente.
2. Collegare il tubo dell'aria (N.8) alla pistola e fissarlo con un morsetto (N.7). Quindi collegare il connettore dell'aria (N.6) e il connettore con filettatura interna (N.9). Si prega di avvolgere 5 giri di nastro in teflon in senso orario sul connettore dell'aria per evitare perdite.

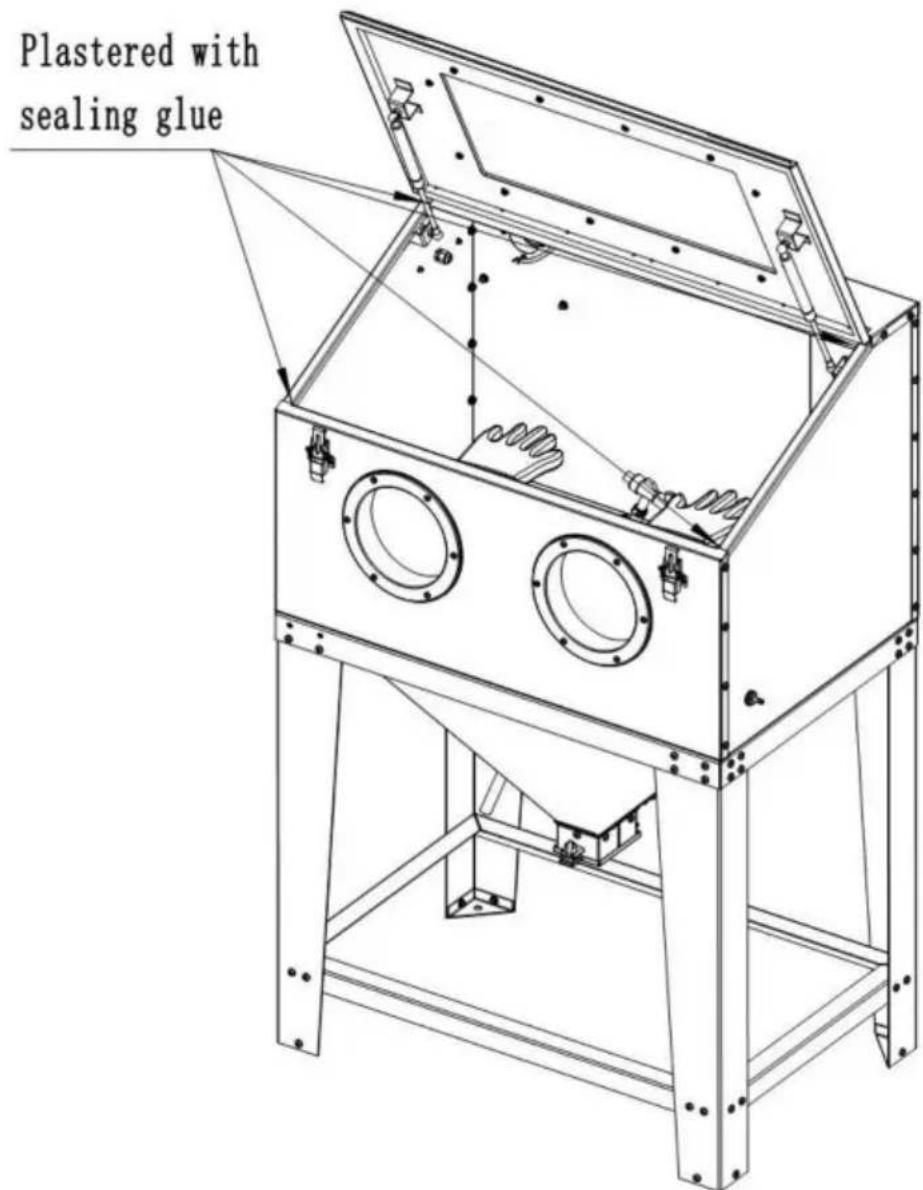

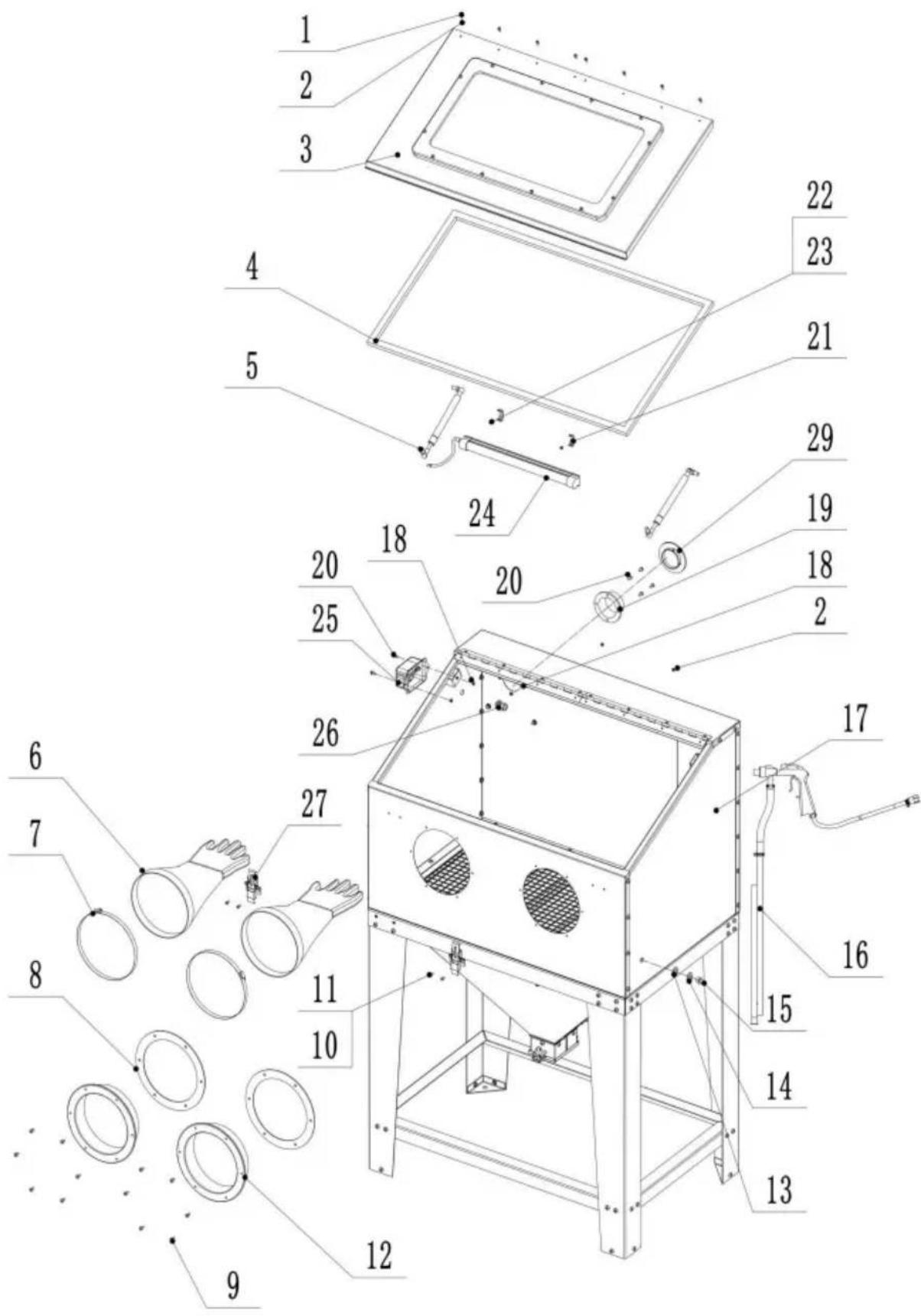

Step 7: Assemblare la macchina completa

Nota: applicare il sigillante sulla giuntura dei quattro angoli e lasciare asciugare per 24 ore prima dell'uso.

1. Installare il gruppo della pistola di sabbiatura (N. 6) all'interno dell'armadietto (N. 17), inserire la gomma

(N. 14) e la rondella metallica (N. 13) al connettore dell'aria (N. 15). Quindi inserire da

foro della piastra del mobile destro e avvitare con connettore con filettatura interna.

Se necessario, avvolgere il nastro in teflon per il connettore. Per essere sicuri che non ci sia perdita d'aria.

2. Montare il fissatore per guanti (N. 12) con la rondella di gomma (N. 8) sul mobiletto anteriore

piastra con viti ST4.8*14 (N. 9). Fissare i guanti (N. 6) al bordo in plastica

e fissarli saldamente (N. 7). Dovrebbe essere azionato alla direzione interna.

3. Installare il dispositivo di blocco della porta (N. 27) nella piastra anteriore dell'armadietto tramite la vite M4*10 (N. 10)

e dado (N. 11).

1. Fissare i fermagli della lampada (N. 21) alla piastra posteriore dell'armadietto con la vite M4*10 (N. 22) e

dado (N. 23). Bloccare la lampada (N. 24), inserire il cavo della lampada nel giunto di tenuta (N. 26),

inserire il giunto nel foro della piastra sinistra del mobile e avvitarlo saldamente. Collegare il

cavo della lampada al quadro elettrico (N. 25) e fissare la scatola al mobiletto con una vite M5*10

(N.20) e dado (N.18).

5. Installare la flangia (N.19) con la vite M5*10 (N.20) e il dado (N.18) sull'armadietto posteriore.

piatta se non è necessario il raccoglitore di polvere e avvitare altri quattro fori. Se il raccoglitore di polvere è

attaccato, non è necessario installare la flangia, basta avvitare i quattro fori della flangia.

6. Installare la piastra superiore con finestra di visualizzazione (N. 3) sulla cerniera mediante una vite M4*10

(N.1) e dado (N.2).

1. Fissare la molla a gas (N.5) alla finestra di visualizzazione e al mobiletto.
2. Attaccare la schiuma sigillante (N.4) all'interno della finestra di visualizzazione.

Nota:

1. Il giunto di tenuta deve essere svitato, quindi inserire i fili e avvitare nuovamente.
2. Le parti in acciaio inossidabile della molla pneumatica devono essere rivolte verso il basso.

REQUISITI ARIA:

Per ottenere i migliori risultati, consiglio un buon compressore d'aria da 5 HP. Un piccolo

La combinazione ugello/getto d'aria viene utilizzata con un compressore d'aria da 3 HP.

ELENCO DELLE PARTI

NO	Nome	Qtà. NO	Nome	Qtà
1	Tappetino triangolare	4 32	Nastro in teflon	1
2	ugelli(5, 6, 7)	3 33	sigillante siliconico	1
3	Giunto di tenuta	1 34	Molla a gas	2
4	Scatola di commutazione	1 Flangia 35		1
5	Scatola imbuto	1 36	Copriflangiia	1
6	Pistola per sabbiatura (con 1 ugello+1 connettore dell'aria)	1	37	Connettore con filettatura interna1/4"
7	Schiuma signillante 3M	1	38 Tubo per sabbia	1
8	Clip per lampada	2 39	Tubo per sabbia	1
Lampada a 9 led		1	40 Pellicola protettiva in plexiglass 3
10	Armadietto	2 41	Cornice della finestra	1
11	Plexiglass (con 1 pellicola)	1	42 Piastra per finestra	1
12	Piastra frontale del mobile	1	43 Telaio in rete	1
13	Piastra posteriore del mobile	1 44	Rete di lavoro	1
14	Piastra superiore del mobile	1	45 Piastra imbuto piccola	2
15	Piastra mobile destra	1	46 Gamba sinistra	2
16	Piastra mobile sinistra	1	47 Gamba destra	2
17	Telao delle gambe	1	48 Tubo dell'aria	1
18	Rinforzo lungo	2 49	Schiuma sigillante	1
19	irrigidimento corto	2 50	Connettore aria1/4-Ø6	2
20	Cerniera	2 51	Guanti (paio)	1
21	Riparatore di quanti	2 52	Coperchio della presa d'aria	1
22	Morsetto per quanti	2 53	Trasformatore	1
23	Rondella fissa guanti	2 54	Manuale	1
24	Vite a testa tonda a croce M4*10	26 55		Croce svasata viteM4*10
25	Vite a testa tonda a croce M5*25	12 56	Morsetto Ø16-Ø25	2
26	Dado flangiato esagonale M5	18 57	Morsetto Ø8-Ø12	2
27	Vite a testa tonda a croce M5*10	6 58		Vite a testa tonda a croce M6*12
28	Vite a testa tonda a croce M6*35	14 59		Vite autofilettante a croce ST4.8*14
29	Dado flangiato esagonale M6	129 60	Dado esagonale M4	28
30	Vite a testa bombata a croce M6*8 20	61 Rondella in	gomma Ø12,5	1
31	Rondella in acciaio Ø6	14 62	Rondella in acciaio Ø13	1

Nota importante:

1. Per motivi logistici, alcune lamiere potrebbero deformarsi leggermente, ma possono essere corrette con semplici strumenti. Normalmente la deformazione non è significativa. Tuttavia, se dopo il tentativo di correzione il problema persiste, contattare il servizio clienti, che fornirà soluzioni adeguate in tempo.
2. La schiuma sigillante deve essere forata prima con un cacciavite durante il montaggio, per facilitare l'installazione delle viti (i fori sarebbero nascosti dalla schiuma sigillante).

Informazioni FCC

ATTENZIONE: Variazioni o modifiche non espressamente approvate dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente a utilizzare l'attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, incluse interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti previsti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato secondo le istruzioni, potrebbe causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radio o televisiva, che può essere determinata spegnendo e accendendo il prodotto, l'utente è invitato a provare a correggere l'interferenza con una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa su un circuito diverso da quello a cui il ricevitore è collegato.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo che mostra un bidone della spazzatura barrato indica che il prodotto necessita di raccolta differenziata nell'Unione Europea. Questo vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non devono essere smaltiti con i normali rifiuti,
