MANUALE UTENTE W1.5x610Z Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tu le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si ris piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi a nostro prodotto.

Disimballaggio

Il freno Pan & Box viene spedito dal produttore in una cassa di compensato accuratamente imballata. Ispezionare attentamente il prodotti all'apertura della confezione.

Dopo aver disimballato l'unità, ispezionarla attentamente per verificare eventuali danni verificatisi durante il trasporto. Verificare la presenza di parti allentate, mancanti o danneggiate. Segnalare immediatamente eventuali parti mancanti al rivenditore.

In caso di danni, i reclami per danni causati dalla spedizione devono essere presentati al corriere e sono di responsabilità dell'utente.

Specifiche

Modello	W1.5×610Z	W1.5×915Z	W1.5×1220Z	W1.5×12 7 0Z	W1.0×305A
Lunghezza di piegatura	24"(610mm ±10mm)	36"(910mm ±10mm)	48"(1220mm ±15mm)	50"(1270mm ±15mm)	12" (305mm ±10mm)
Spessore di piegatura	calibro 1,5/16				1/20Ga
Angolo di piegatura	0 — 1 35 °

CONSERVARE QUESTE ISTRUZIONI

Grazie per aver acquistato la nostra piegatrice. Prima di utilizzare il nuovo utensile, leggete attentamente queste istruzioni. Queste istruzioni saranno necessarie per gli avvisi di sicurezza, precauzioni, assemblea, operazione, procedure di manutenzione, elenco dei componenti e scher Conservare il numero della fattura insieme a queste istruzioni. Scrivere numero della fattura sul lato interno della copertina anteriore. Conservare le istruzioni e la fattura in un luogo sicuro, luogo asciutto per futura consultazione.

Informazioni generali sulla sicurezza

ATTENZIONE

Per tuo Proprio sicurezza, Leggere Tutto Di IL istruzioni E precauzion operativo attrezzo.

REGOLE DI SICUREZZA

1. Indossare un abbigliamento adeguato. Non indossare abiti larghi, gu cravatte, anelli, bracciali o altri gioielli che potrebbero impigliarsi nelle mobili della macchina.
2. Indossare una mascherina protettiva per contenere i capelli lunghi.
3. Indossare scarpe antinfortunistiche con suole antiscivolo.
4. Indossare occhiali di sicurezza. Gli occhiali di uso quotidiano hanno lenti resistenti agli urti. NON sono occhiali di sicurezza.
5. Siate vigili e pensate lucidamente. Non utilizzate mai utensili quando siete stanchi, in stato di ebbrezza o quando assumete farmaci che causano sonnolenza.
6. Mantenere pulita l'area di lavoro. Aree di lavoro disordinate favorisce gli incidenti.
7. L'area di lavoro deve essere adeguatamente illuminata.
8. Tenere i visitatori a una distanza di sicurezza dall'area di lavoro.
9. Tenere i bambini lontani dal luogo di lavoro. Rendere l'officina a lambino. Utilizzare lucchetti per impedire l'uso involontario degli utensil
10. Eseguire il montaggio solo seguendo queste istruzioni. Un montaggio improprio può comportare pericoli.
11. Quando gli utensili non vengono utilizzati, riporli in un luogo asciu sicuro, fuori dalla portata dei bambini. Ispezionare gli utensili prima di riporli e prima di riutilizzarli. 12. Conservare le etichette e le targhette identificative dei prodotti. Queste contengono importanti informazioni sull sicurezza.

1. Utilizzare l'utensile giusto per il lavoro. NON tentare di forzare un utensile o accessorio per svolgere il lavoro di un grande utensile inducendo NON utilizzare un utensile per uno scopo diverso da quello per cui e concepito.

2. Non forzare l'utensile. La macchina svolgerà un lavoro migliore e

sicuro se utilizzata come

previsto. NON utilizzare accessori inappropriati nel tentativo di superare capacità nominale della macchina.

1. Sovraccaricare la macchina. Sovraccaricando la macchina si possono causare lesioni dovute a parti volanti. NON superare le capacità speci della macchina.
2. Utilizzo a macchina. NON utilizzare il freno come pressa o utensile schiacciare.
3. Rifinitura dei bordi del materiale. Prima di piegare la lamiera, smus e sbavare sempre tutti i bordi taglienti.
4. Regolazioni della lama e manutenzione. Tenere sempre le lame nitti correttamente regolato per prestazioni ottimali.7. Controllare la presenza i parti danneggiate. Prima utilizzando qualsiasi strumento o macchina, co attenzione controllare qualsiasi parte che appare danneggiata. Controllare l'allineamento e la legatura di parti mobili che possono compromettere corretto funzionamento funzionamento della macchina

AVVERTIMENTO

IL avvertenze, precauzioni e istruzioni discusso In Questo istruzione manuale non può copertina Tutto possibile condizioni O situazioni Quello accadere. dovere Essere inteso di IL operatore Quello comune senso attenzione Sono fattori Quello non può Essere costruito in Questo prodotto, ma dovere Essere fornito di IL operatore.

Importante:

La macchina potrebbe essere spedita con uno strato di olio ceroso antiruggine e grasso sulle superfici metalliche esposte non verniciate. I rimuovere questo rivestimento protettivo, utilizzare uno sgrassatore o ur detergente solvente. Per una pulizia accurata, a volte sarà necessario rimuovere alcune parti. NON USARE acetone o detergente per freni poiché potrebbero danneggiare le superfici verniciate.

Quando si utilizza un prodotto detergente, seguire sempre le istruzioni riportate sull'etichetta del produttore. Dopo la pulizia, per proteggerle,

strofinare le superfici metalliche non verniciate con un leggero strato o grasso di qualità.

AVVERTIMENTO

FARE NON UTILIZZO benzina O altro petrolio prodotti A pulito IL macchina . Essi Avere Basso flash punti E Potere esplodere O causa

ATTENZIONE

Quando usando pulizia solventi lavoro In UN ben v ent i l a t o pulizia solventi Sono tossico Se inalato .

Assemblea

IMPORTANTE: Considera quanto segue quando guardi per trovare la posizione adatta dove collocare la macchina:

1. Peso complessivo della macchina.
2. Peso del materiale in lavorazione.
3. Dimensioni del materiale da lavorare tramite la macchina.
4. Spazio necessario per supporti ausiliari, tavoli da lavoro o altri macchinari.
5. Distanza da muri e altri ostacoli.
6. Mantenere un'area di lavoro adeguata attorno alla macchina per mo di sicurezza.
7. Illuminare bene l'area di lavoro con luci adeguate.
8. Mantenere il pavimento pulito dall'olio e assicurarsi che non sia scivoloso.
9. Rimuovere regolarmente i materiali di scarto e di scarto e assicura che il lavoro

l'area è libera da oggetti ostruiti.

1. Se si devono alimentare nella macchina materiali di grandi dimens assicurarsi

che non si estendano in nessuna corsia.

Prima di iniziare il montaggio, prendere nota delle seguenti precauzioni

e suggerimenti.

1. La macchina è imbullonato al pallet? Prima di tentare qualsiasi procedure di assemblaggio rimuovere tutte le parti allentate e l'hardwa svitare la macchina dal pallet.
2. LIVELLAMENTO: La macchina deve essere posizionata su un pavimento in cemento piano.

I dispositivi di fissaggio devono essere predisposti prima di posizionare macchina.

La precisione di qualsiasi macchina dipende dal suo posizionamento preciso sulla superficie di montaggio.

1. PAVIMENTO: Questo strumento distribuisce una grande quantità di peso su una piccola superficie

area. Assicurarsi che il pavimento sia in grado di sostenere il peso o la macchina, il materiale di lavoro e l'operatore. Il pavimento dovrebbe anche essere

una superficie piana. Se l'unità oscilla o oscilla una volta posizionata, assicurarsi di

eliminarlo utilizzando degli spessori.

1. SPAZI DI LAVORO: Prendere in considerazione le dimensioni del materiale da elaborare. Assicurati di lasciare abbastanza spazio per te per far funzionare la macc

liberamente .

Ancoraggio della macchina

1. Posizionare la macchina un pavimento in cemento solido e livellato.
2. Mantenere una distanza sicurezza attorno alla macchina.

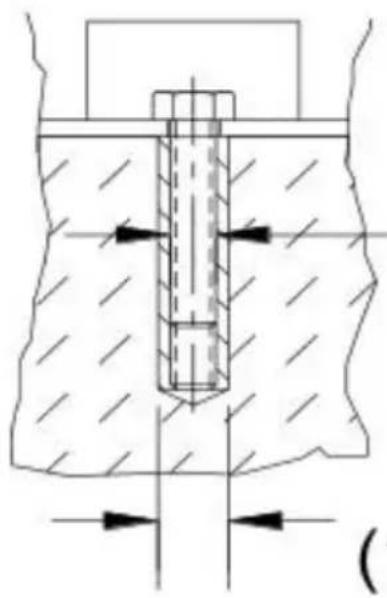

1. Fissare la macchina al pavimento, come mostrato nello schema, utilizzando bulloni e tasselli ad espansione o tiranti incassati che si collegano attraverso i fori nella base del supporto. (Fig. 1)

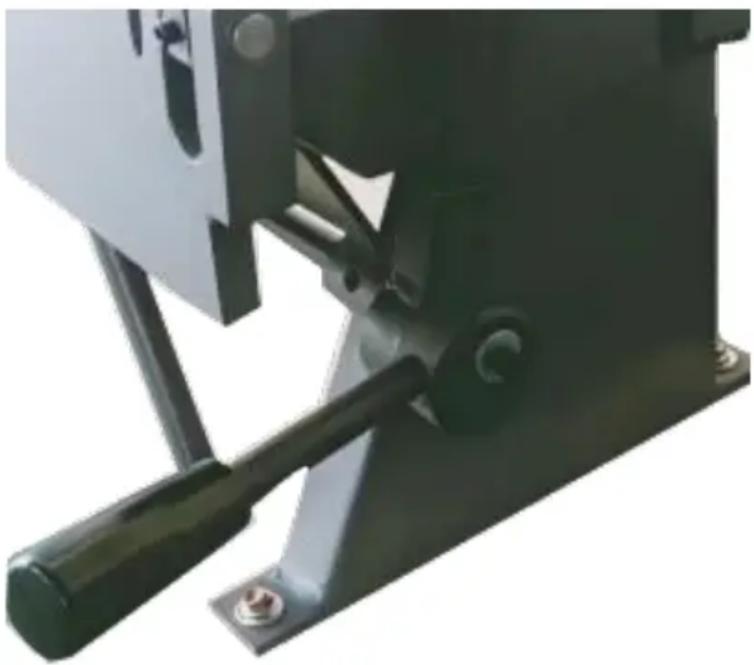

Fissaggio del contrappeso

1. Chiedere a un aiutante di tenere fermo il contrappeso.
2. Svitare i due bulloni esagonali e far scorrere l'asta del contrappeso nel tu ricevitore.
3. Quando l'asta è a filo con la parte inferiore del ricevitore, stringere i bulko esagonali. (Fig. 2)

FARE NON utilizzo IL contrappeso maniglia A aumentare IL piegatura f Tu Maggio danno IL cerniere O IL piegatura foglia .

Regolazione dell'asta di arresto

L'asta di arresto viene utilizzata per la piegatura ripetuta quando si desidera la piegatura foglia per fermarsi allo stesso posizione ogni vol

1. Allentare il dado di arresto e la rondella ed effettuare la curvatura fermandosi nella parte superiore della curva.
2. Serrare il dado e la rondella fino al blocco di arresto.
3. Ora è possibile ripetere l'angolo di piegatura finché non viene

reimpostato dall'operatore.

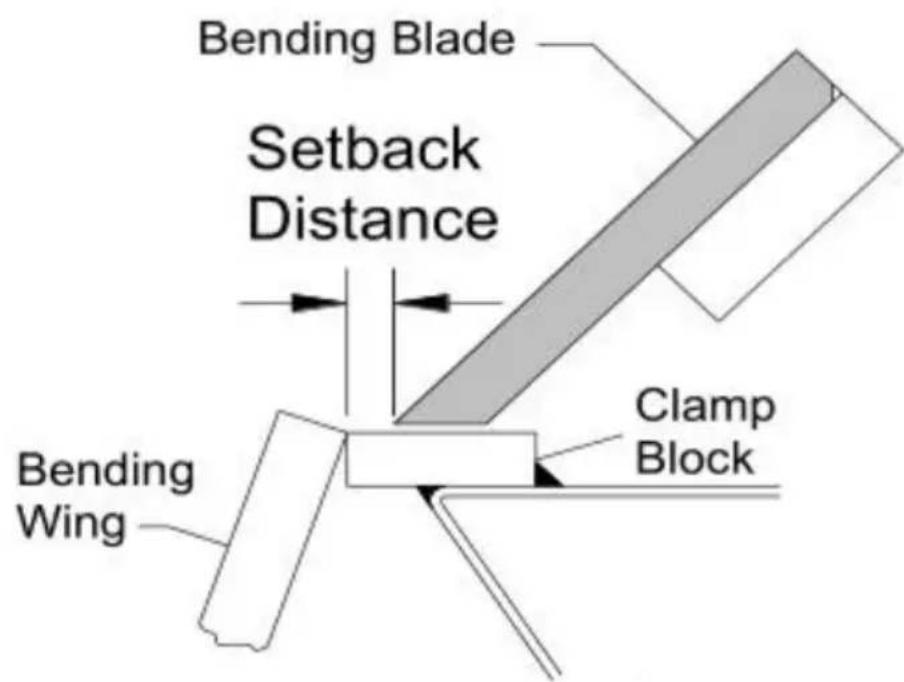

Regolazione dell'arretramento

L'arretramento è la distanza tra il bordo anteriore del dito e il bordo anteriore del blocco di serraggio, come mostrato in figura. Questa disti è determinata dal calibro (spessore) del pezzo e dal raggio interno de curva. L'arretramento è in genere pari a 1,5-2 volte lo spessore del materiale. (Fig. 4)

1. Per effettuare la regolazione, assicurarsi che tutte le dita siano correttamente allineate tra loro e che il gruppo di fissaggio non sia b in posizione abbassata.

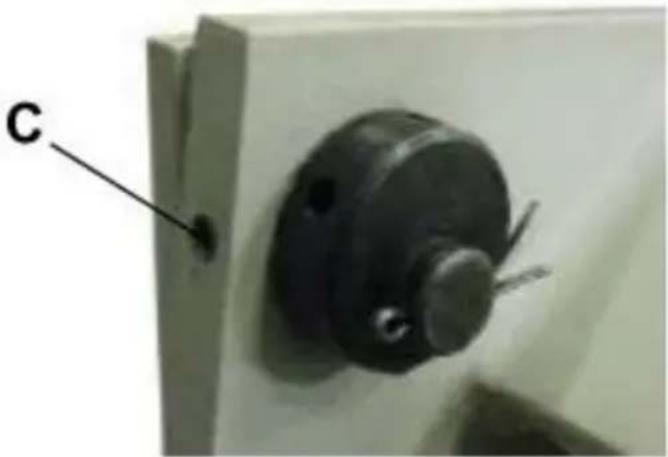

2. Allentare le viti di fissaggio (C) sul retro del gruppo di fissaggio (3). Inserisci uno strumento, come un Allen chiave inglese in uno dei for raggi del mozzo eccentrico e ruotarla , il che sposta il gruppo di fiss avanti o indietro.

3. Quando le dita sono alla corretta distanza di arretramento e parallebordo del blocco di serraggio, serrare le viti di fissaggio (C).

Regolazione della pressione di serraggio

ATTENZIONE

1. Una pressione di serraggio eccessiva può "pre - caricare" e deform permanentemente il freno.
2. NON piegare materiali più pesanti della capacità nominale, anche s lunghezza inferiore.
3. Utilizzare materiale con bordi squadrati. (Un bordo arrotolato causera curvatura).
4. Piegare un oggetto rotondo può deformare o danneggiare il bordo morsetto.
   5.Regolare la pressione del morsetto in base al calibro del metallo ut
5. Non utilizzare una prolunga per tubi sulle barre di serraggio per o maggiore leva.

Potrebbe essere necessario regolare la pressione di serraggio in base variazioni di spessore del pezzo. Una pressione adeguata dovrebbe presentare una resistenza media quando si tira indietro la/le maniglia/e fissaggio. Alla fine della corsa si dovrebbe verificare un bloccaggio definitivo del pezzo sotto la lamina di serraggio.

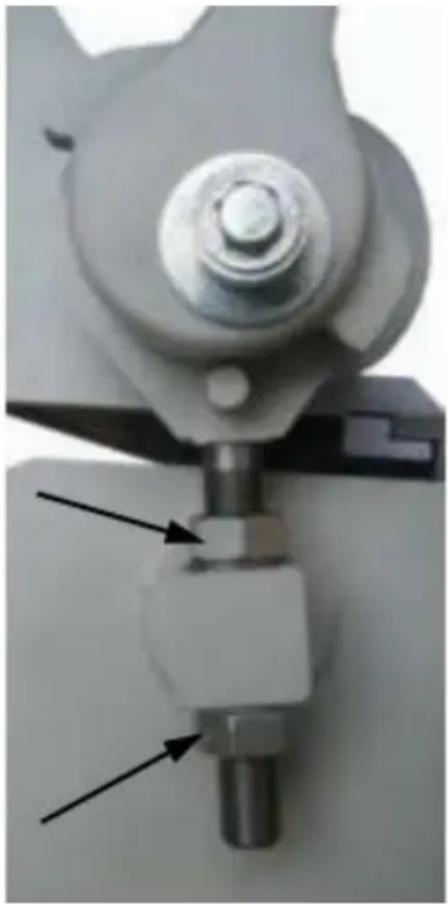

Per regolare la pressione, spostare verso l'alto o verso il basso i da sull'albero di collegamento filettato.

1. Per regolare la pressione di serraggio, serrare entrambi i lati della lamina di serraggio con un pezzo di pezzo nel freno.

a. Se la pressione di serraggio sembra leggera e il pezzo è allentato morsetto, spostare i dadi di regolazione VERSO L'ALTO.
b. Se la pressione di serraggio sembra troppo forte e non si riescon bloccare le maniglie, spostare i dadi di regolazione verso il BASSO.
c. Una volta che la pressione è corretta, non sono necessarie ulterior regolazioni per questo spessore. (Potrebbe essere necessario effettuare nuovamente la regolazione quando si cambia lo spessore.)
2. Rimuovere il pezzo da sotto la foglia di serraggio, bloccare la fog le maniglie e allentare la pressione sul dado superiore.
3. Sbloccare la lamina di serraggio e ruotare il dado inferiore di 12 direzione desiderata.
4. Bloccare la lamina di serraggio, serrare nuovamente il dado superi ripetere il passaggio 1 sopra descritto fino a raggiungere la pressione desiderata.

Allineamento del morsetto (da un'estremità all'altra)

Eseguire una curva di prova di 90° a circa 50,8 mm da ciascuna es della macchina. Impilare le strisce piegate una sopra l'altra e verificare siano piegate allo stesso grado.

Se una striscia è troppo piegata, aumentare la distanza di arretramento quel lato. Se una striscia è troppo piegata, diminuire la distanza di arretramento su quel lato. Di nuovo, spostare la regolazione dell'arretramento oltre il punto di arretramento desiderato e quindi in a per rimuovere il gioco.

Allineamento dell'ala piegata

La precisione della piegatura dipende dalla superficie superiore della for di piegatura e dal fatto che l'ala di piegatura attaccata sia a filo con superficie superiore del blocco di serraggio quando la foglia di piegatu in posizione abbassata. Se si ritiene che sia necessaria una regolazio contattare il team di assistenza locale o il produttore.

Operazione

Quando si eseguono operazioni di piegatura di base è importante che dita del freno siano parallele al bordo del blocco di serraggio. Assicui inoltre di aver impostato l'arretramento e la pressione di serraggio cor per lo spessore del materiale da piegare.

ATTENZIONE

Indossare sempre protezioni per gli occhi adeguate con protezioni latera calzature di sicurezza e guanti in pelle per proteggersi da sbavature e taglienti.

ATTENZIONE

Tenere mani e dita lontane dalla trave di serraggio. Posizionarsi lateral macchina per evitare di essere colpiti dal grembiule di piegatura mentre per piegare.

ATTENZIONE

Quando si maneggiano fogli grandi e pesanti, assicurarsi che siano adeguatamente sostenuti.

Piegatura della lamiera

1. Sollevare e ruotare la maniglia di serraggio (cw) in senso orario p sollevare il gruppo di serraggio.
2. Inserire il pezzo tra il blocco di serraggio e le dita del freno.
3. Allineare le dita del gruppo di fissaggio alla linea di piegatura trac sul pezzo e bloccare in posizione tirando indietro la maniglia del mor

NOTA

FARE NON forza IL serraggio maniglia. IL presa pressione soltanto Essere stretto Abbastanza A Presa IL foglio metallo da in movimento piegatura.

1. Tirare verso l'alto le maniglie della foglia piegata finché la parte d pezzo non ha raggiunto la angolo di piega desiderato.

2. Abbassare la foglia piegata, sollevare il gruppo di fissaggio e rimu la parte piegata.

3. Se si esegue la piegatura di scatole e teglie, scegliere dita che corrispondano il più possibile alle dimensioni del pezzo finito.

TOLLERANZA DI FLESSIONE

Per piegare la lamiera con precisione, è necessario considerare la lunghezza totale di ogni piega. Questo valore è definito "tolleranza di piega". Sottrarre la tolleranza di piega dalla somma delle dimensioni esterne del pezzo per ottenere la lunghezza o la larghezza complessi effettiva del pezzo. A causa delle diverse durezze della lamiera e del che la piega venga eseguita nel senso della venatura o contro venati volte è necessario calcolare tolleranze precise per tentativi ed errori.

Tuttavia, le tolleranze di piega per uso generale possono essere repe su manuali di lavorazione dei metalli o su Internet.

CAPIRE SPRINGBACK

Primavera Il ritorno elastico, noto anche come ritorno elastico, è il ris della tendenza del metallo a tornare alla sua forma originale dopo av subito compressione e allungamento. Dopo che la lamina piegata viene rimossa dal metallo e il carico viene rilasciato, il pezzo si rilassa, costringendo la parte piegata del metallo a tornare leggermente alla s forma originale.

La chiave per ottenere l'angolo di piega corretto è piegare leggerment metallo e lasciarlo tornare elastico fino all'angolo desiderato. Tutti i me presentano una certa quantità di ritorno elastico.

SELEZIONE DEI MATERIALI

ATTENZIONE

Il cliente deve accertarsi che i materiali lavorati dalla macchina NON potenzialmente pericolosi per l'operatore o per il personale che lavora vicinanze.

Quando si scelgono i materiali, tenere a mente queste istruzioni:

1. Il materiale deve essere pulito e asciutto. (senza olio)
2. Il materiale deve avere una superficie liscia per poter essere lavor facilmente.
3. Le proprietà dimensionali del materiale devono essere costanti e ne superare i valori di capacità della macchina.
4. La struttura chimica del materiale deve essere coerente.
5. Se possibile, acquistare acciaio certificato dallo stesso fornitore.

LUBRIFICAZIONE E MANUTENZIONE

AVVERTIMENTO

La manutenzione deve essere eseguita regolarmente da personale quali Seguire sempre le opportune precauzioni di sicurezza quando si lavora prossimità di qualsiasi macchinario.

1. Controllare quotidianamente la presenza di eventuali condizioni pericolose e risolverle immediatamente.
2. Verificare che tutti i dadi e i bulloni siano serrati correttamente.
3. Pulire settimanalmente la macchina e l'area circostante.
4. Lubrificare i componenti filettati e i dispositivi scorrevoli.
5. Applicare un lubrificante antiruggine su tutte le superfici non vernici

Porti petroliferi

Utilizzando una lattina d'olio con un olio #30W di buona qualità, appli 5-6 gocce in ogni

delle porte su entrambe le estremità della macchina.Ripetere settimanalmente o più spesso

spesso a seconda dell'uso. Rimuovere l'olio in eccesso.

Corretto manutenzione Potere aumento IL vita aspettativa Di tuo macch

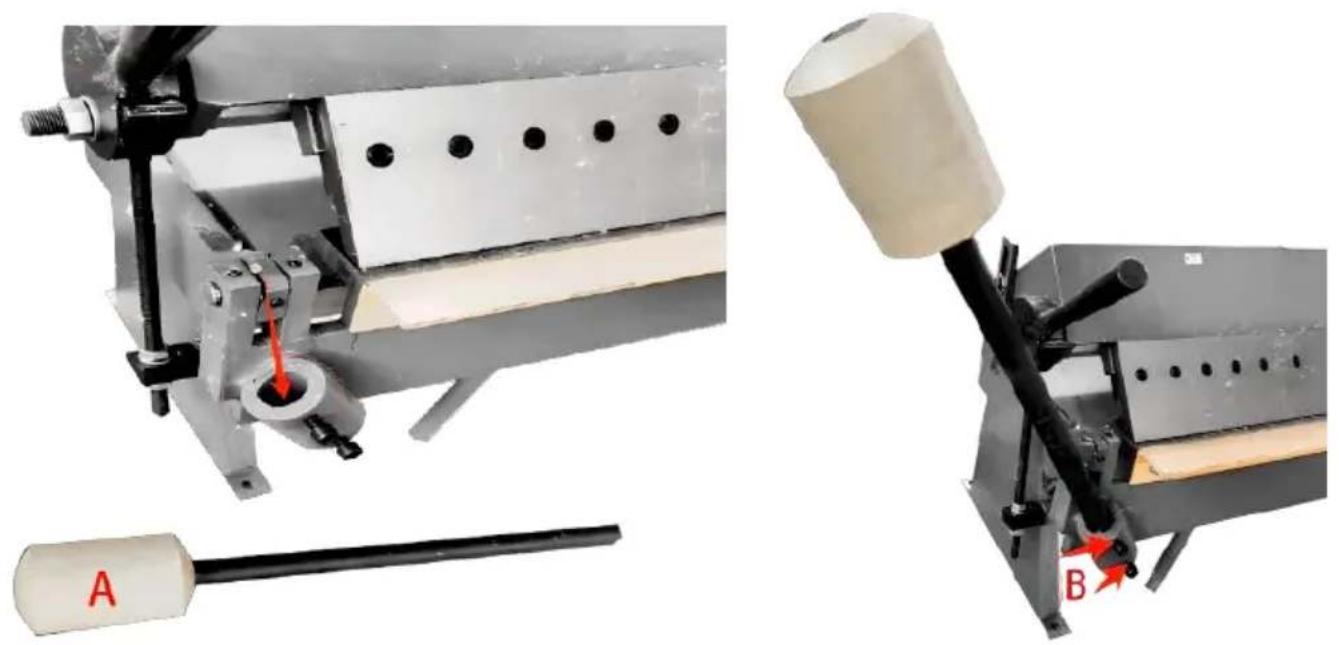

Montaggio della macchina

Posizionare il martello contrappeso (A) nella posizione indicata dalla freccia (come mostrato nella figura sottostante).

Stringere le due viti (B)

RISOLUZIONE DEI PROBLEMI

COLPA	CAUSA PROBABILE	RIMEDIO
PIEGHE IMPRECISI	1. Le dita non sono allir2. La distanza di arretramento non è ugual da un lato all'altro3. Il gruppo di serraggio trattiene saldamente il pezzo.	Seguire la corretta procedi di allineamento delle dita.Misurare con precisione la distanza e impostare di conseguenza.Regolare nuovamente la pressione di serraggio.
FOGLIA PIEGAT/ DIFFICILE DA SOLLEVARE E PIEGARE.	1. Superamento dei limiti flessione del freno.2. Il contrappeso non è foglia.	Non piegare materiali più spessi di quelli per cui la macchina è stata progettai Fissare il contrappeso per ridurre la forza necessaria per sollevare la foglia piegata.

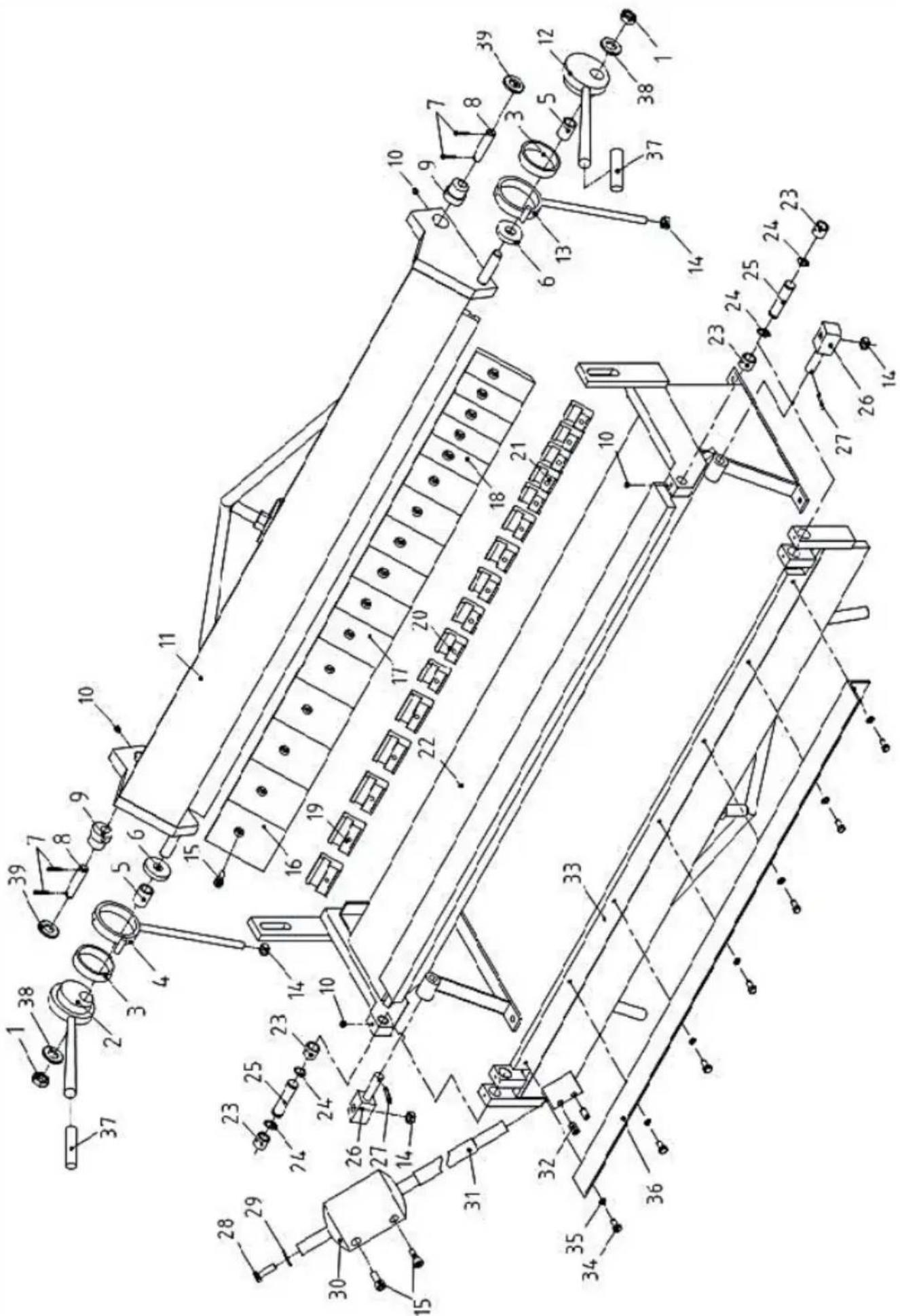

Rif.	Descrizione	QUAN TITÀ
1	Dado M18	2
2	Maniglia eccentrica sinistra	1
3	Grande lavatrice	2
4	Biella sinistra	1
5	Rondella	2
6	Boccola distanziatrice	2
7	Coppiglia φ4X25	4
8	Perno φ16X70	2
9	Albero eccentrico	2
10	Vite di fissaggio M8X8	4
11	Struttura della matrice superiore	1
12	Maniglia eccentrica destra	1
13	Biella destra	1
14	M12	4
15	M10X25	18
16	Freni a matrice da 4"	5
17	Freni a matrice da 3"	6
18	Freno Dies 2"	5
19	Piastra di serraggio 63m	5
20	Piastra di serraggio 45m	6

Rif.	Descrizione	QUAN TITÀ
21	Piastra di serraggio 34m	5
22	Telaio	1
23	Caso	4
24	Anello dell'albero Φ18	4
25	Lancia	2
26	Lancia	2
27	Coppiglia φ5X25	2
28	Bullone esagonale M10X35	1
29	Guarnizione piatta Φ10	1
30	Contrappeso	1
31	Asta del contrappeso	1
32	Vite di fissaggio M12X20	2
33	Foglia piegata	1
34	Bullone esagonale M8X16	7
35	Φ8	7
36	Piastra angolare limite	1
37	Impugnatura	2
38	Φ18	2
39	Φ16	2

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Diretti Europea 2012/19/CE. Il simbolo raffigurante un bidone spazzatura barrato indica che il prodotto richiede la rad differenziata nell'Unione Europea. Questo si applica al prodotto e a tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devon essere conferiti presso un punto di raccolta per il ricicl apparecchiature elettriche ed elettroniche.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD Nuovo Galles del Sud 2122 Australia

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

UK

REP

Modello.	Descrizione	Quantità
W1.5 × 610Z	Contrappeso	1
W1.5 × 915 Z	Contrappeso	1
L1,5 × 1220 Z	Contrappeso	1
L1,5 × 1270 Z	Contrappeso	1
W1. 0 × 305A	-	-
W1. 0 × 610 A	-	-
