W1.5x610Z - Maszyna przemysłowa Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Ręczna giętarka (giętarka do blachy)
Marka	Vevor
Model	W1.5x610Z
Długość gięcia	610 mm (24 cale)
Maksymalna grubość gięcia	1,5 mm (16 Ga)
Kąt gięcia	0° do 135°
Materiał maszyny	Malowana stal
Zasilanie	Brak (ręczna)
Wymiary (dł. x szer. x wys.)	Około 800 x 400 x 300 mm (szacunkowo)
Waga	Około 60 kg (szacunkowo)
Główne funkcje	Gięcie blach, formowanie skrzynek i garnków
Konserwacja	Cotygodniowe smarowanie olejem #30W, regularne czyszczenie
Bezpieczeństwo	Okulary ochronne, rękawice, dopasowana odzież, czyste stanowisko pracy
Montaż	Wymaga zakotwienia do podłogi i regulacji przeciwwagi
Części zamienne	Pełna lista w instrukcji (nr ref. 1 do 39)
Naprawialność	Możliwość regulacji przez użytkownika; części dostępne
Producent	Shanghaimuxinmuyeyouxiangongsi (Szanghaj, Chiny)
Importer (USA)	Sanven Technology Ltd., Suite 250, 9166 Anaheim
Importer (Australia)	SIHAO PTY LTD, 1 Rokeva Street, Astv NSW 2122
Zgodność	Dyrektywa europejska 2012/19/UE (WEEE)

Często zadawane pytania - W1.5x610Z Vevor

Jak zainstalować giętarkę Vevor W1.5x610Z?

Umieść maszynę na twardej betonowej podłodze i zakotwicz ją za pomocą śrub i kołków rozporowych. Upewnij się, że powierzchnia jest płaska, a maszyna wypoziomowana. Zamocuj przeciwwagę zgodnie z instrukcją.

Jak wyregulować docisk?

Włóż element do hamulca i dokręć uchwyty. Jeśli docisk jest zbyt lekki, przesuń nakrętki regulacyjne DO GÓRY. Jeśli jest zbyt silny, przesuń je W DÓŁ. Dostosowuj pół obrotu, aż uzyskasz średni opór.

Jak wyregulować odległość cofania?

Odkręć śruby regulacyjne (C) z tyłu zespołu dociskowego. Włóż klucz imbusowy w otwór mimośrodowej piasty i obracaj, aby przesunąć zespół do przodu lub do tyłu. Odległość powinna wynosić 1,5 do 2 razy grubość materiału.

Jak wyrównać palce hamulca?

Wykonaj test gięcia pod kątem 90° na każdym końcu maszyny. Ułóż zgięte paski: jeśli jeden pasek jest zbyt wygięty, zwiększ odległość cofania z tej strony; jeśli jest zbyt mało wygięty, zmniejsz ją. Zawsze reguluj, lekko przekraczając, a następnie wracając.

Jak zginać blachę za pomocą maszyny?

Podnieś uchwyt dociskowy, aby otworzyć zacisk. Włóż blachę, wyrównując linię gięcia z palcami. Pociągnij uchwyt dociskowy, aby zamocować element, a następnie uruchom uchwyty gięcia do żądanego kąta. Opuść blachę gnącą i wyjmij element.

Jaka regularna konserwacja jest wymagana?

Codziennie sprawdzaj luz i uszkodzenia. Smaruj gwintowane i ślizgowe elementy olejem #30W co tydzień (5-6 kropli na otwór). Czyść maszynę i stanowisko pracy co tydzień. Nałóż smar antykorozyjny na niepomalowane powierzchnie.

Co zrobić, jeśli gięcia są niedokładne?

Najpierw sprawdź wyrównanie palców (patrz pytanie o wyrównanie). Następnie zmierz odległość cofania z obu stron: powinna być równa. Na koniec ponownie wyreguluj docisk, jeśli element nie jest trzymany mocno.

Jak używać przeciwwagi?

Przeciwwagę mocuje się na przewidzianym do tego pręcie: poproś pomocnika o przytrzymanie przeciwwagi, usuń dwie śruby sześciokątne, wsuń pręt do rury odbiorczej aż do wyrównania z dnem, a następnie dokręć śruby. Nie używaj uchwytu przeciwwagi do zwiększenia siły gięcia.

Jakie są podstawowe środki ostrożności?

Zawsze noś okulary ochronne, skórzane rękawice i antypoślizgowe obuwie. Nie noś luźnej odzieży ani biżuterii. Trzymaj ręce i palce z dala od belki dociskowej. Utrzymuj stanowisko pracy w czystości i dobrze oświetlone.

Jak wyregulować kąt gięcia za pomocą pręta oporowego?

Odkręć nakrętkę zabezpieczającą i podkładkę. Wykonaj gięcie, zatrzymując się pod żądanym kątem. Dokręć nakrętkę i podkładkę do bloku oporowego. Kąt będzie powtarzany przy każdym gięciu, aż do jego resetu.

INSTRUKCJA OBSŁUGI W1.5x610Z Vevor

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Rozpakowywanie

Giętarka do blachy jest wysyłana od producenta w starannie zapakowanym pudełku ze sklejki. Dokładnie sprawdź produkt po otwarciu opakowania. Po rozpakowaniu urządzenia dokładnie sprawdź, czy nie doszło do uszkodzeń podczas transportu. Sprawdź, czy nie ma luźnych, brakujących lub uszkodzonych części. Natychmiast zgłoś brakujące części dealerowi. W przypadku wystąpienia uszkodzeń, roszczenia z tytułu uszkodzeń transportowych należy składać u przewoźnika, a odpowiedzialność za nie ponosi użytkownik.

Specyfikacje

Model	SZER.1,5×610Z	SZER.1,5×915Z	SZEROKOŚĆ1,5×1220Z	SZER.1,5×12 7 0Z	SZER.1,0×305A
Długość gięcia	24" (610 mm)(±10mm)	36" (910 mm)(±10mm)	48" (1220 mm)(±15mm)	50" (1270 mm)(±15mm)	12" (305 mm)(±10mm)
Grubość gięcia	1,5/16Ga				1/20Ga
Kąt gięcia	0–1 35 °

ZAPISZ TE INSTRUKCJE

Dziękujemy za zakup naszej giętarki. Przed przystąpieniem do obsługi nowego narzędzia prosimy o dokładne zapoznanie się z niniejszą instrukcją. Będziesz potrzebować tych instrukcji, aby zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, środkami ostrożności, montażem, działaniem, procedurami konserwacyjnymi, listą części i schematami. Zachowaj numer faktury razem z niniejszą instrukcją. Wpisz numer faktury na wewnętrznej stronie okładki. Instrukcję i fakturę należy przechowywać w bezpiecznym miejscu, w suchym miejscu, aby móc je wykorzystać w przyszłości.

Ogólne informacje dotyczące bezpieczeństwa

OSTROŻNOŚĆ

Dla twojego własnego bezpieczeństwa, przeczytaj wszystkie te instrukcje i środki ostrożności przed obsługą narzędzia.

ZASADY BEZPIECZEŃSTWA

1. Noś odpowiednią odzież. Nie noś luźnej odzieży, rękawiczek, krawatów, pierścionków, bransoletek ani innej biżuterii, która może zostać wciągnięta w ruchome części maszyny.
2. Noś ochronne nakrycie głowy, aby chronić długie włosy.
3. Noś obuwie robocze z antypoślizgową podeszwą.
4. Noś okulary ochronne. Codzienne okulary mają tylko soczewki odporne na uderzenia. NIE są to okulary ochronne.
5. Bądź czujny i myśl jasno. Nigdy nie obsługuj narzędzi, gdy jesteś zmęczony, pod wpływem alkoholu lub przyjmujesz leki powodujące senność.
6. Utrzymuj miejsce pracy w czystości. Bałagan w miejscu pracy sprzyja wypadkom.
7. Miejsce pracy powinno być odpowiednio oświetlone.
8. Utrzymuj gości w bezpiecznej odległości od miejsca pracy.
9. Trzymaj dzieci z dala od miejsca pracy. Uczyń warsztat bezpiecznym dla dzieci. Używaj klódek, aby zapobiec przypadkowemu użyciu narzędzi.
10. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
11. Gdy narzędzia nie są używane, przechowuj je w suchym, bezpiecznym miejscu, poza zasięgiem dzieci. Przed przechowywaniem i ponownym użyciem sprawdź narzędzia. 12. Zachowaj etykiety i tabliczki znamionowe produktu. Zawierają one ważne informacje dotyczące bezpieczeństwa.

WIEDZ, JAK UŻYWAĆ NARZĘDZIA

1. Używaj właściwego narzędzia do danej pracy. NIE próbuj używać małego narzędzia lub osprzętu do wykonywania pracy dużego narzędzia przemysłowego. NIE używaj narzędzia do celu, do którego nie było przeznaczone.
2. Nie używaj narzędzia na siłę. Twoja maszyna będzie wykonywać lepszą i bezpieczniejszą pracę, jeśli będziesz jej używać zgodnie z przeznaczeniem.

NIE używaj nieodpowiednich akcesoriów w celu przekroczenia znamionowej wydajności maszyny.

1. Przeciążenie maszyny. Przeciążając maszynę, możesz spowodować obrażenia od latających części. NIE przekraczaj określonych możliwości maszyny.
2. Użytkowanie maszyny. NIE używaj hamulca jako prasy lub narzędzia kruszącego.
3. Obróbka krawędzi materiału. Przed gięciem blachy zawsze fazuj i usuwaj zadziory ze wszystkich ostrych krawędzi.
4. Regulacja ostrza i konserwacja. Zawsze utrzymuj ostrza w dobrym stanie, ostre i odpowiednio wyregulowane, aby zapewnić optymalną wydajność. 7. Sprawdź, czy nie ma uszkodzonych części. Przed użyciem dowolnego narzędzia lub maszyny, ostrożnie sprawdź każdą część, która wydaje się uszkodzona. Sprawdź wyrównanie i wiązanie ruchomych części, które mogą mieć wpływ na prawidłowe działanie i obsługę maszyny.

OSTRZEŻENIE

Te ostrzeżenia, przestrogi i instrukcje omówione w tej instrukcji nie mogą obejmować wszystkich możliwych warunków lub sytuacji, które mogą wystąpić. Operator musi zrozumieć, że zdrowy rozsądek i ostrożność to czynniki, których nie można wbudować w ten produkt, a które muszą być zapewnione przez operatora.

Ważne:

Maszyna może zostać wysłana z powłoką antykorozyjną w postaci woskowego oleju i smaru na odsłoniętych, niemalowanych powierzchniach metalowych. Aby usunąć tę powłokę ochronną, użyj odtłuszczacza lub środka czyszczącego na bazie rozpuszczalnika. Aby zapewnić dokładne czyszczenie, czasami konieczne będzie zdemontowanie niektórych części. NIE UŻYWAJ acetonu ani środka do czyszczenia hamulców, gdyż mogą uszkodzić malowane powierzchnie.

Stosując jakikolwiek środek czyszczący, należy stosować się do instrukcji podanych na etykiecie producenta. Po czyszczeniu, niemalowane

powierzchnie metalowe należy przetrzeć cienką warstwą wysokiej jakości oleju lub smaru, aby je zabezpieczyć.

OSTRZEŻENIE

NIE UŻYWAĆ benzyny ani innych produktów ropopochodnych do czyszczenia maszyny. Mają one niską temperaturę zapłonu i mogą eksplodować lub spowodować pożar.

OSTROŻNOŚĆ

Podczas używania rozpuszczalników czyszczących pracuj w dobrze wentylowanym obszarze. Wiele rozpuszczalników czyszczących jest szkodliwych w przypadku wdychania.

Montaż

WAŻNE: Przy wyborze należy wziąć pod uwagę następujące kwestie: znaleźć odpowiednie miejsce do umieszczenia maszyny:

1. Całkowita masa maszyny.
2. Masa przetwarzanego materiału.
3. Rozmiary materiału, który ma być przetworzony przez maszynę.
4. Miejsce potrzebne na stanowiska pomocnicze, stoły robocze lub inne maszyny.
5. Odległość od ścian i innych przeszkód.
6. Aby zapewnić bezpieczeństwo, utrzymuj wokół maszyny odpowiednią przestrzeń roboczą.
7. Zadbaj o dobre oświetlenie miejsca pracy, stosując właściwe oświetlenie.
8. Utrzymuj podłogę wolną od oleju i upewnij się, że nie jest śliska.
9. Regularnie usuwaj złom i odpady oraz upewnij się, że obszar pracy jest wolny od obiektów przeszkadzających.
10. Jeżeli do maszyny mają być podawane długie odcinki materiału,

upewnij się,

że nie będą sięgać do żadnych przejść.

Przed rozpoczęciem montażu należy zwrócić uwagę na następujące środki ostrożności

i sugestie.

1. Czy maszyna jest przykręcona do palety? Przed przystąpieniem do jakichkolwiek procedur montażu należy usunąć wszystkie luźne części i elementy montażowe oraz odkręcić maszynę od palety.
2. POZIOMOWANIE: Maszynę należy ustawić na równym, betonowym podłożu.

Przed ustawieniem maszyny należy zadbać o jej zabezpieczenie.

Dokładność każdej maszyny zależy od jej precyzyjnego umieszczenia na powierzchni montażowej.

1. PODŁOGA: To narzędzie rozkłada dużą część ciężaru na małą powierzchnię.

obszar. Upewnij się, że podłoga jest w stanie utrzymać ciężar maszyny, sprzętu roboczego i operatora. Podłoga powinna być również płaska. Jeśli jednostka chwieje się lub kołysze po ustawieniu na miejscu, należy to wyeliminować stosując podkładki.

1. ODSTĘPY ROBOCZE: Należy wziąć pod uwagę wielkość materiału do przetworzenia.

Upewnij się, że masz wystarczająco dużo miejsca, aby móc swobodnie obsługiwać maszynę.

Zakotwiczenie maszyny

1. Ustaw maszynę na twardym i równym betonowym podłożu.
2. Zachowaj bezpieczną

odległość wokół maszyny.

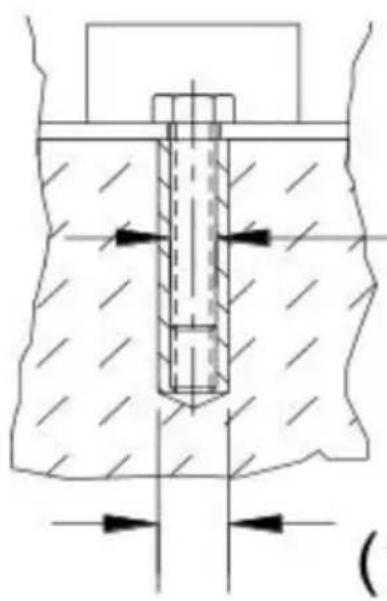

1. Przymocuj maszynę do podłoża, jak pokazano na schemacie, za pomocą śrub i kołków rozporowych lub drążków ściągających, które łączą się przez otwory w podstawie stojaka. (Rys. 1)

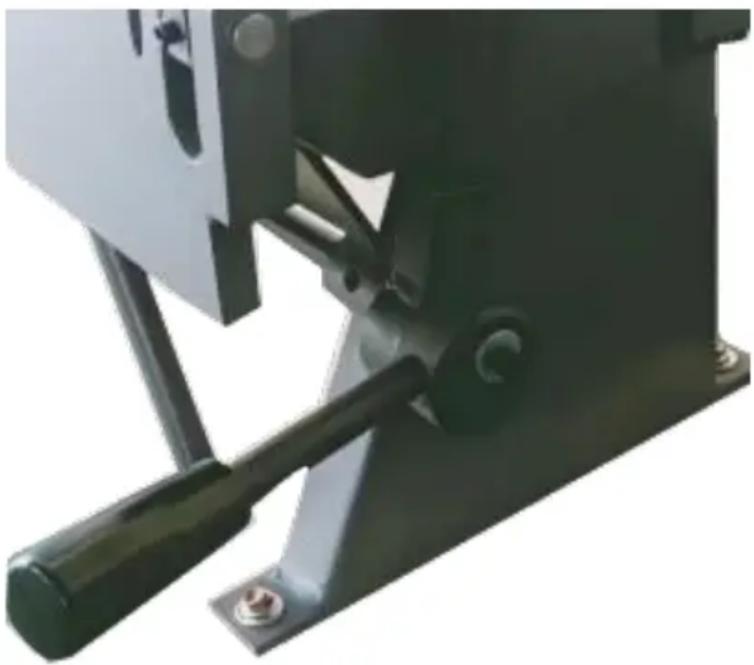

Mocowanie przeciwwagi

1. Poproś pomocnika o przytrzymanie przeciwwagi.
2. Odkręć dwie śruby sześciokątne i wsuń pręt przeciwwagi do rury odbiornika.
3. Gdy pręt znajdzie się na równi z dnem odbiornika, dokręć śruby sześciokątne (Rys. 2).

NIE używać tego uchwytu przeciwwagi do podnoszenia maszyny. Możesz uszkodzić zawiasy lub blachę.

Regulacja pręta oporowego

Pręt zatrzymujący jest używany do gięcia wielokrotnego, gdy chcesz uzyskać żądany efekt gięcia. Blacha zatrzyma się w tym samym miejscu za każdym razem.

1. Odkręć nakrętkę oporową i podkładkę, a następnie wykonaj gięcie, zatrzymując się na górze giętego elementu.
2. Dokręć nakrętkę i podkładkę do oporu.
3. Kąt gięcia można teraz powtarzać, aż do momentu jego zresetowania przez operatora.

Regulacja odchylenia

Odsunięcie jest odległością od przedniej krawędzi palca do przedniej krawędzi bloku zaciskowego, jak pokazano na rysunku. Odległość ta jest określana przez grubość części i wewnętrzny promień gięcia. Odsunięcie jest zazwyczaj 1-1/2-2 razy większe od grubości materiału. (Rys. 4)

1. Aby dokonać regulacji, upewnij się, że wszystkie palce są prawidłowo wyrównane względem siebie i że zespół dociskowy nie jest zablokowany w pozycji dolnej.

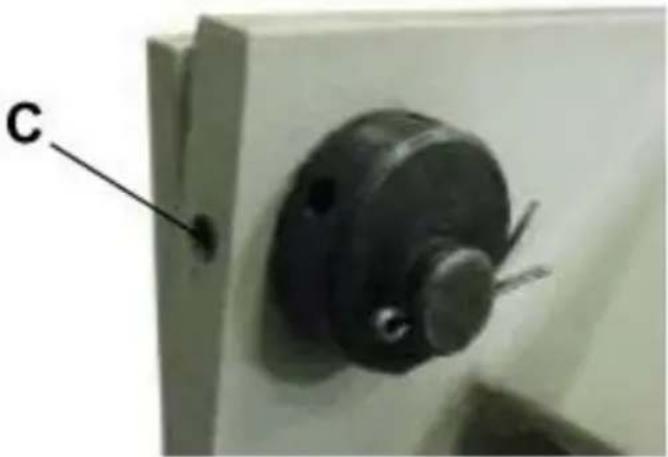

2. Odkręć śruby ustalające (C) z tyłu zespołu mocującego (rys. 5).
3. Włóż narzędzie, takie jak klucz imbusowy, do jednego z otworów szprychy piasty mimośrodowej i obróć go, co spowoduje przesunięcie zespołu mocującego do przodu lub do tyłu.
4. Gdy palce znajdą się w odpowiedniej odległości odsunięcia i będą równoległe do krawędzi bloku zaciskowego, dokręć śruby ustalające (C).

Regulacja ciśnienia zacisku

OSTROŻNOŚĆ

1. Nadmierne dociskanie może spowodować „wstępne obciążenie” i trwałe odkształcenie hamulca.
2. NIE zginaj materiałów o ciężarze większym niż ich nominalna nośność lub krótszych.
3. Używaj materiału z kwadratowo ściętymi krawędziami. (Walcowana krzywizna spowoduje wyginanie się).
4. Zginanie okrągłego przedmiotu może spowodować odkształcenie lub wyszczerbienie krawędzi zacisku.
5. Dostosuj siłę zacisku odpowiednio do grubości metalu.
6. Nie należy używać przedłużek rurowych na drążkach zaciskowych, aby uzyskać większą dźwignię.

Siłę zacisku należy dostosować w miarę zmiany grubości obrabianego elementu. Odpowiednia siła powinna stawiać średni opór podczas odciągania uchwytów mocujących. Pod koniec skoku powinno nastąpić wyraźne zablokowanie obrabianego elementu pod listwą zaciskową.

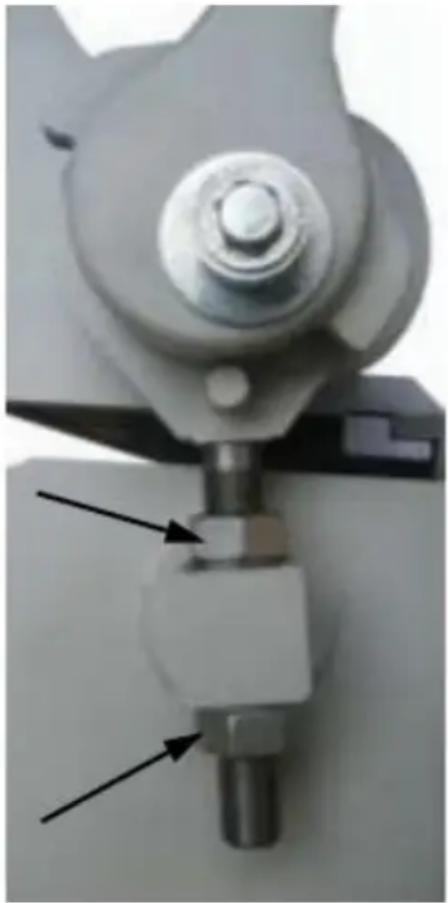

Aby wyregulować ciśnienie, należy przesunąć nakrętki na gwintowanym wale łączącym w górę lub w dół.

1. Aby wyregulować siłę docisku, dokręć obie strony listwy dociskowej za pomocą części hamulca.

a. Jeśli siła zacisku wydaje się niewielka, a część jest luźna w zacisku,

przesuń nakrętki regulacyjne W GÓRĘ.

b. Jeśli siła zacisku wydaje się duża i nie można zablokować uchwytu, przesuń nakrętki regulacyjne W DÓŁ. c. Gdy ciśnienie będzie odpowiednie, nie będzie konieczne dokonywanie dalszych regulacji dla tej grubości części. (Podczas zmiany grubości może być konieczna ponowna regulacja.) 2. Wyjmij część spod listwy zaciskowej, zablokuj listwę uchwytami i naciśnij na górną nakrętkę. 3. Odblokuj zacisk i przekręć dolną nakrętkę o ½ obrotu w żądanym kierunku. 4. Zablokuj listwę zaciskową, dokręć górną nakrętkę i powtórz krok 1 powyżej, aż do uzyskania żądanego ciśnienia.

Wyrównanie zacisku (od końca do końca)

Wykonaj testowe zgięcie pod kątem 90° w odległości około 2” (50,8 mm) od każdego końca maszyny. Ułóż zgięte paski jeden na drugim i sprawdź, czy są zgięte pod takim samym kątem.

Jeśli pasek jest zbyt wygięty, zwiększ odległość odsunięcia po tej stronie. Jeśli pasek jest zbyt wygięty, zmniejsz odległość odsunięcia po tej stronie.

Ponownie przesuń regulację odsunięcia poza żądany punkt odsunięcia, następnie do przodu, aby usunąć luz.

Wyrównanie zginania skrzydeł

Dokładność gięcia zależy od tego, czy górna powierzchnia listwy gnącej i przymocowanego do niej skrzydła gnącego są na równi z górną powierzchnią bloku zaciskowego, gdy listwa gnąca znajduje się w pozycji opuszczonej. Jeśli okaże się, że konieczna jest regulacja, skontaktuj się z lokalnym zespołem serwisowym lub producentem.

Działanie

Podczas wykonywania podstawowych operacji gięcia ważne jest, aby palce prasy krawędziowej były równoległe do krawędzi bloku zaciskowego. Należy również upewnić się, że odsunięcie i siła zacisku są ustawione prawidłowo dla grubości giętego materiału.

OSTROŻNOŚĆ

Zawsze należy nosić odpowiednią ochronę oczu, osłony boczne, obuwie ochronne i rękawice skórzane, aby zabezpieczyć się przed zadziorami i krawędziami.

OSTROŻNOŚĆ

Trzymaj dłonie i palce z dala od belki zaciskowej. Stań z boku maszyny, aby uniknąć uderzenia fartuchem gnącym, gdy będzie się on zbliżał do gięcia.

OSTROŻNOŚĆ

Przy podnoszeniu dużych i ciężkich arkuszy należy upewnić się, że są odpowiednio podparte.

Gięcie blachy

1. Podnieś i obróć uchwyt zaciskowy (cw) zgodnie z ruchem wskazówek zegara, aby podnieść zespół zaciskowy.
2. Włóż część pomiędzy blok zaciskowy i palce hamulcowe.
3. Wyrównaj palce zespołu dociskowego z zaznaczoną linią gięcia części i zaciśnij na miejscu, odciągając uchwyt zacisku.

NOTATKA

NIE dokręcaj zbyt mocno uchwytu zacisku. To ciśnienie trzymania jest tylko wymagane, aby być wystarczająco mocne, aby utrzymać arkusz metalu przed przesuwaniem się podczas gięcia.

1. Pociągnij za uchwyty zginanego liścia, aż część elementu osiągnie pożądany kąt gięcia.
2. Opuść skrzydło gięcia, podnieś zespół dociskowy i usuń wygiętą część.
3. Jeśli wykonujesz gięcie skrzynkowe, wybierz palce ściśle odpowiadające wymiarom gotowego elementu.

DODATEK NA ZGINANIE

Aby dokładnie zgiąć blachę, należy wziąć pod uwagę całkowitą długość każdego gięcia. Nazywa się to naddatkiem na gięcie. Odejmij naddatki na gięcie od sumy wymiarów zewnętrznych części, aby uzyskać rzeczywistą całkowitą długość lub szerokość części. Ze względu na różnice w twardości blachy i to, czy gięcie jest wykonywane zgodnie z kierunkiem włókien, czy przeciwnie do niego, dokładne naddatki muszą być czasami ustalane metodą prób i błędów. Jednak naddatki na gięcie do ogólnego użytku można uzyskać z książek o obróbce metali lub z Internetu.

POWRÓT SPRĘŻYNY

Powrót sprężyny, znany również jako odzyskiwanie sprężyste, jest wynikiem chęci metalu do powrotu do pierwotnego kształtu po poddaniu go ściskaniu lub rozciąganiu. Po usunięciu zginanego arkusza metalu i zwolnieniu obciążenia, część elementu rozluźnia się, zmuszając wygiętą część metalu do nieznacznego powrotu do pierwotnego kształtu.

Kluczem do uzyskania prawidłowego kąta gięcia jest lekkie wygięcie metalu i umożliwienie mu powrotu do pożądanego kąta. Wszystkie metale wykazują pewną ilość powrotu do pierwotnego kształtu.

WYBÓR MATERIAŁÓW

OSTROŻNOŚĆ

Klient musi ustalić, czy materiały przetwarzane przez maszynę NIE stanowią potencjalnego zagrożenia dla operatora lub personelu pracującego w pobliżu.

Wybierając materiały należy pamiętać o poniższych wskazówkach:

1. Materiał musi być czysty i suchy. (bez oleju)
2. Materiał powinien mieć gładką powierzchnię, aby można go było łatwo obrabiać.
3. Właściwości wymiarowe materiału muszą być spójne i nie mogą przekraczać wartości dopuszczalnych dla maszyny.
4. Struktura chemiczna materiału musi być zgodna.
5. Jeśli to możliwe, kupuj certyfikowaną stal od tego samego dostawcy.

SMAROWANIE I KONSERWACJA

OSTRZEŻENIE

Czynności konserwacyjne powinny być wykonywane regularnie przez wykwalifikowany personel.

Zawsze przestrzegaj właściwych środków ostrożności podczas pracy przy maszynach lub w ich pobliżu.

1. Sprawdzaj codziennie, czy nie występują żadne niebezpieczne warunki i natychmiast je napraw.
2. Sprawdź, czy wszystkie nakrętki i śruby są odpowiednio dokręcone.
3. Raz w tygodniu należy czyścić maszynę i obszar wokół niej.
4. Nasmaruj elementy gwintowane i urządzenia przesuwne.
5. Na wszystkie powierzchnie nielakierowane nanieść środek smarny zapobiegający korozji.

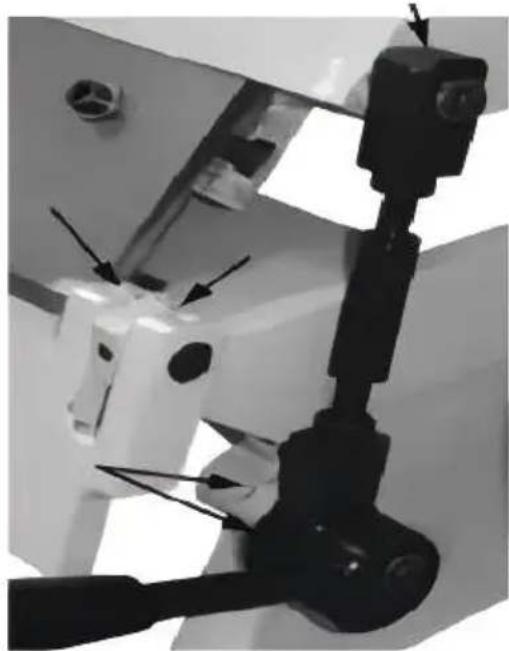

Porty naftowe

Używając pojemnika z olejem dobrej jakości #30W, nanieś 5-6 kropli (każdego

portów na obu końcach maszyny. Powtarzaj co tydzień lub częściej w zależności od sposobu użytkowania. Wytrzyj nadmiar oleju.

Właściwa konserwacja może zwiększyć żywotność Twojej maszyny.

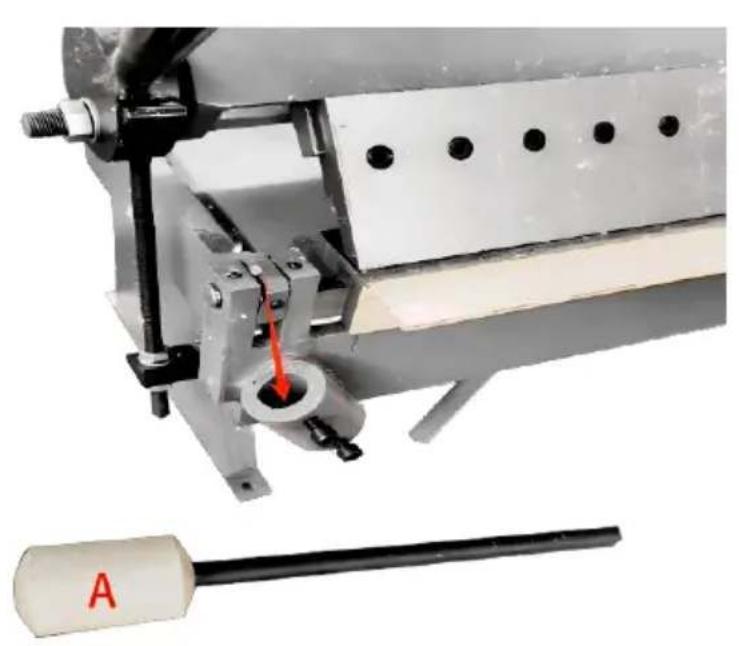

Montaż maszyn

młotek przeciwwagi (A) w pozycji wskazanej strzałką (jak pokazano na rysunku poniżej).

Dokręć dwie śruby (B)

ROZWIĄZYWANIE PROBLEMÓW

WADA	Prawdopodobna przyczyna	ZARADZIĆ
NIEDOKŁADNE ZGINANIA	1. Palce nie są ustawion jednej linii2. Odległość odsunięcia n jest równa z jednej stron drugiej3. Zespół zaciskowy nie przytrzymuje pewnie część obrabianej.	Postępuj zgodnie z procedurą prawidłowego ułożenia palców.Dokładnie zmierz odległość odpowiednio ją ustaw.Ponownie wyreguluj siłę zacisku.
ZGIĘTY LIŚĆ JEST TRUDNY DO PODNIESIENIA I ZGINĘCIA.	1. Przekroczenie limitów gięcia hamulca.2. Przeciwwaga nie znajd się na liściu.	Nie zginaj materiału grubszego, niż ten, dla którego maszyna jest przeznaczona.Zamontuj przeciwwagę, aby zmniejszyć siłę potrzebną podniesienia zgiętego skrzydła.

Nr ref.	Opis	ILOŚĆ
1	Nakrętka M18	2
2	Lewy uchwyt mimośrodowy	1
3	Duża pralka	2
4	Lewy korbowód	1
5	Pralka	2
6	Tuleja dystansowa	2
7	Kołek rozporowy φ4X25	4
8	Szpilka φ16X70	2
9	Wał mimośrodowy	2
10	Śruba ustalająca M8X8	4
11	Górna rama matrycy	1
12	Uchwyt mimośrodowy prawy	1
13	Prawy korbowód	1
14	M12	4
15	M10X25	18
16	Matryce hamulcowe 4"	5
17	Matryce hamulcowe 3"	6
18	Matryce hamulcowe 2"	5
19	Płytka zaciskowa 63mm	5
20	Płytka zaciskowa 45mm	6

Nr ref.	Opis	ILOŚĆ.
21	Płytka zaciskowa 34mm	5
22	Rama	1
23	Sprawa	4
24	Pierścień wału Φ18	4
25	Wał	2
26	Wał	2
27	Kołek rozporowy φ5X25	2
28	Śruba sześciokątna M10X35	1
29	Uszczelka płaska Φ10	1
30	Przeciwwaga	1
31	Pręt przeciwwagi	1
32	Śruba ustalająca M12X20	2
33	Zginający się liść	1
34	Śruba sześciokątna M8X16	7
35	Φ8	7
36	Płyta kątowa graniczna	1
37	Uchwyt uchwytu	2
38	Φ18	2
39	Φ16	2

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.

Ten produkt podlega postanowieniom Dyrektywy Europejs 2012/19/WE. Symbol przedstawiający przekreślony kosz r śmieci na kółkach oznacza, że produkt wymaga oddziel zbiórki odpadów w Unii Europejskiej. Dotyczy to produkt wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzu razem ze zwykłymi odpadami domowymi, ale należy je do punktu zbiórki w celu recyklingu urządzeń elektryczne elektronicznych.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730

UK

REP

Model.	Opis	Ilość
SZEROKOŚĆ 1,5 × 610Z	Przeciwwaga	1
SZER. 1,5 × 91 Z	Przeciwwaga	1
SZEROKOŚĆ 1,5 × 1220 Z	Przeciwwaga	1
SZER. 1,5 × 127 Z	Przeciwwaga	1
W1. 0 × 305A	-	-
W1. 0 × 610 A	-	-

VEVOR
