W1.5x610Z - Máquina industrial Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Plegadora manual (dobladora de chapa)
Marca	Vevor
Modelo	W1.5x610Z
Longitud de curvatura	610 mm (24 pulgadas)
Espesor de plegado máximo	1,5 mm (16 Ga)
Ángulo de curvatura	0° a 135°
Material de la máquina	Acero pintado
Alimentación	Ninguna (manual)
Dimensiones (Largo x Ancho x Alto)	Aproximadamente 800 x 400 x 300 mm (estimado)
Peso	Aproximadamente 60 kg (estimado)
Funciones principales	Plegado de chapas, formado de cajas y bandejas
Mantenimiento	Lubricación semanal con aceite #30W, limpieza regular
Seguridad	Gafas de seguridad, guantes, ropa ajustada, área de trabajo limpia
Montaje	Requiere anclaje al suelo y ajuste del contrapeso
Piezas de repuesto	Lista completa proporcionada en el manual (ref. 1 a 39)
Reparabilidad	Ajustes posibles por el usuario; piezas disponibles
Fabricante	Shanghaimuxinmuyeyouxiangongsi (Shanghái, China)
Importador (EE. UU.)	Sanven Technology Ltd., Suite 250, 9166 Anaheim
Importador (Australia)	SIHAO PTY LTD, 1 Rokeva Street, Astv NSW 2122
Conformidad	Directiva europea 2012/19/CE (RAEE)

Preguntas frecuentes - W1.5x610Z Vevor

¿Cómo instalar la plegadora Vevor W1.5x610Z?

Coloque la máquina sobre un piso de concreto firme y fíjela con pernos y tacos de expansión. Asegúrese de que la superficie esté nivelada y la máquina esté nivelada. Fije el contrapeso siguiendo las instrucciones del manual.

¿Cómo ajustar la presión de sujeción?

Inserte una pieza en el freno y apriete las manijas. Si la presión es demasiado ligera, mueva las tuercas de ajuste hacia ARRIBA. Si es demasiado fuerte, muévalas hacia ABAJO. Ajuste con medio giro hasta obtener una resistencia media.

¿Cómo ajustar la distancia de retroceso?

Afloje los tornillos de ajuste (C) en la parte posterior del conjunto de sujeción. Inserte una llave Allen en un agujero del cubo excéntrico y gírelo para mover el conjunto hacia adelante o atrás. La distancia debe ser de 1,5 a 2 veces el espesor del material.

¿Cómo alinear los dedos del freno?

Realice una prueba de plegado a 90° en cada extremo de la máquina. Apile las tiras dobladas: si una tira está demasiado curvada, aumente la distancia de retroceso en ese lado; si está demasiado poco curvada, disminúyala. Ajuste siempre excediendo ligeramente y luego retrocediendo.

¿Cómo doblar una chapa con la máquina?

Levante la manija de sujeción para abrir la pinza. Inserte la chapa alineando la línea de plegado con los dedos. Tire de la manija de sujeción para fijar la pieza, luego accione las manijas de plegado hasta el ángulo deseado. Baje la lámina de plegado y retire la pieza.

¿Qué mantenimiento regular es necesario?

Verifique diariamente si hay holgura o daños. Lubrique los componentes roscados y deslizantes con aceite #30W cada semana (5-6 gotas por punto). Limpie la máquina y el área de trabajo cada semana. Aplique un lubricante antioxidante en las superficies no pintadas.

¿Qué hacer si las curvaturas son imprecisas?

Primero verifique la alineación de los dedos (ver pregunta alineación). Luego, mida la distancia de retroceso en ambos lados: debe ser igual. Finalmente, reajuste la presión de sujeción si la pieza no se mantiene firmemente.

¿Cómo usar el contrapeso?

El contrapeso se fija en la varilla prevista para ello: pida a un asistente que sostenga el contrapeso, retire los dos pernos hexagonales, deslice la varilla dentro del tubo receptor hasta el fondo, luego apriete los pernos. No use la manija del contrapeso para aumentar la fuerza de plegado.

¿Cuáles son las precauciones de seguridad esenciales?

Use siempre gafas de seguridad, guantes de cuero y zapatos antideslizantes. No use ropa holgada ni joyas. Mantenga las manos y los dedos alejados de la viga de sujeción. Mantenga el área de trabajo limpia y bien iluminada.

¿Cómo ajustar el ángulo de plegado con la varilla tope?

Afloje la tuerca de bloqueo y la arandela. Realice un plegado deteniéndose en el ángulo deseado. Apriete la tuerca y la arandela contra el bloque de tope. El ángulo se repetirá en cada plegado hasta que lo reinicie.

MANUAL DE USUARIO W1.5x610Z Vevor

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho de interpretar su manual de usuario. La apariencia del producto puede diferir de la del producto que haya recibido. Le rogamos que nos disculpe si no le informamos de nuevo si hay actualizaciones tecnológicas o de software en nuestro producto.

Desembalaje

El Pan & Box Brake se envía desde el fabricante en una caja de madera contrachapada cuidadosamente embalada. Inspeccione el producto cuidadosamente al abrir el paquete.

Tras desembalar la unidad, inspeccione cuidadosamente si se ha producido algún daño durante el transporte. Compruebe si hay piezas sueltas, faltantes o dañadas. Informe inmediatamente al distribuidor si faltan piezas.

Si se ha producido algún daño, las reclamaciones por daños de envío deben presentarse al transportista y son responsabilidad del usuario.

Presupuesto

Modelo	W1.5×610Z	W1.5×915Z	ANCHO 1,5 × 1220 Z	W1.5×12 7 0Z	W1.0×305A
Longitud de curvatura	24" (610 mm ±10 mm)	36" (910 mm ±10 mm)	48" (1220 mm ±15 mm)	50" (1270 mm ±15 mm)	12" (305 mm ±10 mm)
Espesor de flexión	1.5/16Ga				calibre 1/20
Ángulo de flexión	0 — 1 35 °

GUARDE ESTAS INSTRUCCIONES

Gracias por adquirir nuestra dobladora. Antes de utilizar su nueva herramienta, lea atentamente estas instrucciones. Necesitará estas instrucciones para las advertencias de seguridad, precauciones, ensamblaje, operación, procedimientos de mantenimiento, lista de piezas y diagramas. Guarde su número de factura con estas instrucciones. Escriba el número de factura en el interior de la portada. Conserve las instrucciones y factura en un lugar seguro y seco para futura referencia.

Información general de seguridad

PRECAUCIÓN

Para su propia seguridad, lea todas las instrucciones y precauciones antes de operar la herramienta.

NORMAS DE SEGURIDAD

1. Use ropa adecuada. No use ropa suelta, guantes, corbatas, anillos, pulseras ni otras joyas que puedan engancharse en las piezas móviles de la máquina.
2. Use una cubierta protectora para el cabello para contener el cabello largo.
3. Use zapatos de seguridad con suela antideslizante.
4. Use gafas de seguridad. Las gafas de uso diario solo tienen lentes resistentes a impactos. NO son gafas de seguridad.
5. Manténgase alerta y piense con claridad. Nunca opere herramientas si está cansado, intoxicado o tomando medicamentos que causen somnolencia.
6. Mantenga limpia el área de trabajo. Las áreas de trabajo desordenadas pueden provocar accidentes.
7. El área de trabajo debe estar adecuadamente iluminada.
8. Mantenga a los visitantes a una distancia segura del área de trabajo.
9. Mantenga a los niños fuera del lugar de trabajo. Asegúrese de que el taller sea seguro para niños. Use candados para evitar el uso involuntario de las herramientas.
10. Ensamble únicamente según estas instrucciones. Un montaje incorrecto puede causar peligros.
11. Cuando no utilice las herramientas, guárdelas en un lugar seco y seguro, fuera del alcance de los niños. Inspeccione las herramientas antes de guardarlas y volver a usarlas. 12. Conserve las etiquetas y placas de identificación del producto. Estas contienen información importante de seguridad.

SABER CÓMO USAR LA HERRAMIENTA

1. Utilice la herramienta adecuada para el trabajo. NO intente forzar una herramienta o accesorio pequeño para realizar el trabajo de una herramienta industrial grande. NO utilice una herramienta para un fin

para el que no fue diseñada.

1. No fuerce la herramienta. Su máquina funcionará mejor y con mayor seguridad si se utiliza como

previsto. NO utilice accesorios inapropiados con el fin de intentar exceder la capacidad nominal de la máquina.

1. Sobrecarga de la máquina. Sobrecargar la máquina podría causar lesiones por piezas proyectadas. NO exceda las capacidades

especificadas de la máquina.

1. Uso de la máquina. NO utilice la prensa como herramienta de prensado o aplastamiento.
2. Alisar los bordes del material. Antes de doblar la chapa metálica, desbarbe siempre todos los bordes afilados.

6. Ajustes de la cuchilla y mantenimiento. Mantenga siempre las cuchillas afiladas y correctamente ajustadas para un rendimiento óptimo. 7. Compruebe si hay piezas dañadas. Antes de utilizar cualquier herramienta o máquina, tenga cuidado. Inspeccione cualquier pieza que parezca dañada. Verifique la alineación y la unión de partes móviles que puedan afectar el correcto funcionamiento de la máquina.

ADVERTENCIA

Las advertencias, precauciones e instrucciones discutidas en este manual de instrucciones no pueden cubrir todas las posibles condiciones o situaciones que puedan ocurrir. Debe ser comprendido por el operador que el sentido común y la precaución son factores que no pueden ser construidos en este producto y deben ser suministrados por el operador.

Importante:

Es posible que su máquina se envíe con una capa de aceite o cera protectora contra el óxido y grasa en las superficies metálicas expuestas sin pintar. Para eliminar esta capa protectora, utilice un desengrasante o un limpiador disolvente. Para una limpieza profunda, ocasionalmente será necesario quitar algunas piezas. NO UTILICE acetona ni limpiador de frenos ya que pueden dañar las superficies pintadas.

Siga las instrucciones de la etiqueta del fabricante al utilizar cualquier producto de limpieza. Después de la limpieza, limpie las superficies metálicas sin pintar con una capa ligera de aceite o grasa de calidad para protegerlas.

ADVERTENCIA

NO USE gasolina u otros productos derivados del petróleo para limpiar la máquina. Tienen un bajo punto de inflamación y pueden explotar o causar fuego.

PRECAUCIÓN

Cuando use disolventes de limpieza, trabaje en un área bien ventilada. Muchos disolventes de limpieza son tóxicos si se inhalan.

Ensamblaje

IMPORTANTE: Tenga en cuenta lo siguiente al buscar una ubicación adecuada para colocar la máquina:

1. Peso total de la máquina.
2. Peso del material a procesar.
3. Tamaños del material a procesar a través de la máquina.
4. Espacio necesario para soportes auxiliares, mesas de trabajo u otra maquinaria.
5. Distancia de paredes y otros obstáculos.
6. Mantenga un área de trabajo adecuada alrededor de la máquina para mayor seguridad.
7. Tener el área de trabajo bien iluminada con iluminación adecuada.
8. Mantenga el piso libre de aceite y asegúrese de que no esté resbaladizo.
9. Retire los desechos y materiales de desecho con regularidad y asegúrese de que el área de trabajo esté libre de objetos que obstruyan.
10. Si se van a introducir grandes cantidades de material en la máquina, asegúrese de

que no se extenderán a ningún pasillo.

Antes de comenzar el montaje, tome nota de las siguientes precauciones

y sugerencias.

1. ¿Está la máquina atornillada al palé? Antes de intentar cualquiera de los

procedimientos de montaje, retire todas las piezas sueltas y el hardware. Desatornille la máquina del palé.

1. NIVELACIÓN: La máquina debe ubicarse sobre un piso de concreto nivelado.

Se deben tomar las medidas necesarias para asegurarla antes de colocar la máquina.

La precisión de cualquier máquina depende de su colocación precisa sobre una superficie de montaje.

1. PISO: Esta herramienta distribuye una gran cantidad de peso sobre un área pequeña.

Asegúrese de que el piso sea capaz de soportar el peso de la máquina, el material de trabajo y el operador. El suelo también debe ser

una superficie nivelada. Si la unidad se tambalea o se balancea una vez colocada, asegúrese de

eliminarlo mediante el uso de calzas.

1. DISTANCIAS DE TRABAJO: Tener en cuenta el tamaño del material a procesar. Asegúrese de dejar suficiente espacio para usted y para operar la máquina libremente.

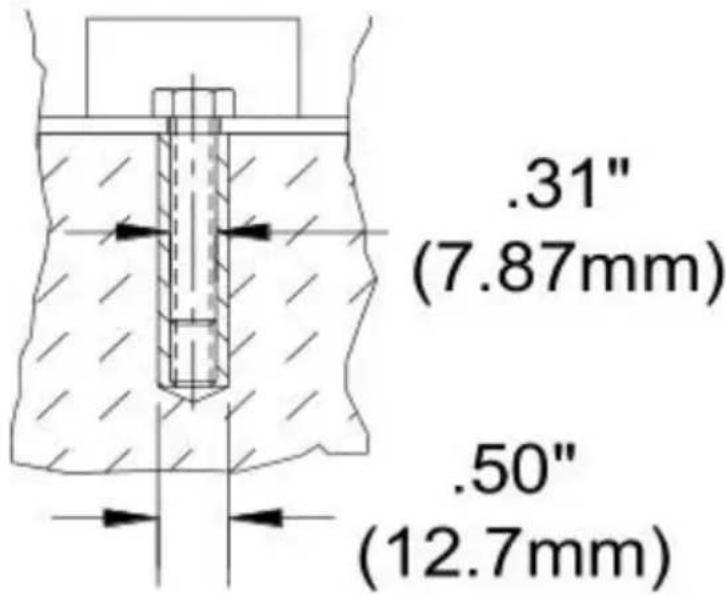

Anclaje de la máquina

1. Coloque la máquina sobre un piso de concreto firme y nivelado.
2. Mantenga una distancia de operación segura alrededor de la máquina.
3. Ancle la máquina al piso como se muestra en el diagrama, utilizando pernos, tacos de expansión o tirantes hundidos que se conectan

a través de orificios en la base del soporte. (Imagen 1)

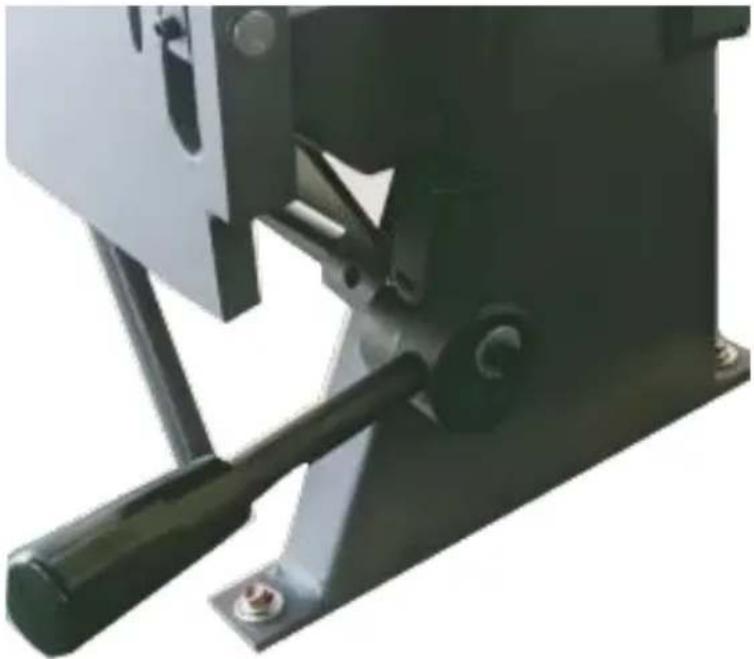

Colocación del contrapeso

1. Pida a un ayudante que sostenga el contrapeso.
2. Afloje los dos pernos hexagonales y deslice la varilla del contrapeso dentro del tubo receptor.
3. Cuando la varilla esté al ras con la parte inferior del receptor, apriete los pernos hexagonales. (Imagen 2)

NO use el contrapeso para aumentar la flexión de la hoja. Esto puede dañar las bisagras o la hoja de flexión.

Ajuste de la varilla de tope

La varilla de tope se utiliza para repetir la flexión cuando se desea que la hoja de flexión se detenga en la misma posición cada vez.

1. Afloje la tuerca de tope y la arandela y realice la curva, deteniéndose en la parte superior de la curva.
2. Apriete la tuerca y la arandela hasta el tope.
3. Ahora el ángulo de curvatura se puede repetir hasta que el operador lo restablezca.

Ajuste del retroceso

El retroceso es la distancia desde el borde frontal del dedo hasta el frontal del bloque de sujeción, como se muestra en la imagen. Esta distancia se determina por el espesor de la pieza y el radio interior de la curva. El retroceso suele ser de 1,5 a 2 veces el espesor del material. (Imagen 4)

1. Para ajustar, asegúrese de que todos los dedos estén correctamente alineados entre sí y que el conjunto de sujeción no esté bloqueado en posición hacia abajo.

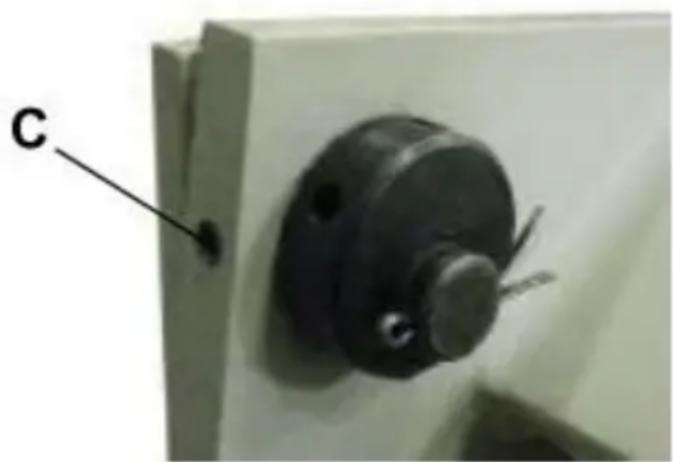

2. Afloje los tornillos de fijación (C) en la parte posterior del conjunto de sujeción. (Imagen 5)
3. Inserte una herramienta, como una llave Allen, en uno de los orificios de los radios del cubo excéntrico y gírelo, lo que mueve el conjunto o sujeción hacia adelante o hacia atrás.
4. Cuando los dedos estén a la distancia de retroceso correcta y paralelos al borde del bloque de abrazadera, apriete los tornillos de fijación (C).

Ajuste de la presión de sujeción

PRECAUCIÓN

1. Una presión de sujeción excesiva puede “precargar” y distorsionar permanentemente el freno.
2. NO doble materiales que sean más pesados que la capacidad nominal, incluso en longitudes más cortas.
3. Utilice material con bordes cortados a escuadra (un borde enrollado provocará que se arquee). 4. Doblar un objeto redondo deformará o dañará el borde de la abrazadera.
4. Ajuste la presión de la abrazadera según los diferentes calibres de material.
5. No utilice una extensión de tubería en las barras de abrazadera para más apalancamiento.

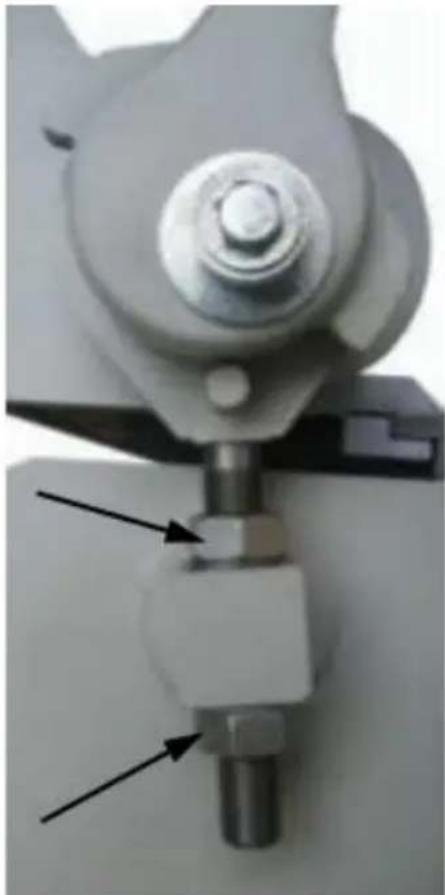

La presión de sujeción puede tener que ajustarse a medida que cambia el espesor de la pieza. Una presión adecuada debe tener una resistencia media al tirar hacia atrás de las manijas de sujeción. Al final de la carrera debe haber un bloqueo definido de la pieza debajo de la hoja de sujeción. Para ajustar la presión, mueva las tuercas del eje de enlace roscado hacia arriba o hacia abajo.

1. Para ajustar la presión de sujeción, apriete ambos lados de la hoja de sujeción con una pieza en el freno. a. Si la presión de sujeción parece ligera y la pieza está suelta en la abrazadera, mueva las tuercas de ajuste hacia ARRIBA. b. Si la presión de sujeción parece fuerte y no puede bloquear las manijas, mueva las tuercas de ajuste HACIA ABAJO. c. Una vez que la presión sea la adecuada, no es necesario realizar ajustes para esta pieza de grosor. (Al cambiar el grosor, podría ser necesario realizar un nuevo ajuste).
2. Retire la pieza de debajo de la hoja de sujeción, bloquee la hoja con las manijas y afloje la presión en la tuerca superior.
3. Desbloquee la hoja de sujeción y gire la tuerca inferior 1/2 vuelta en la dirección deseada.
4. Bloquee la hoja de sujeción, vuelva a apretar la tuerca superior y repita el paso 1 anterior hasta alcanzar la presión deseada.

Alineación de la abrazadera (de extremo a extremo)

Realice un doblez de prueba de 90° a aproximadamente 2" (50,8 mm) en cada extremo de la máquina. Apile las tiras dobladas una sobre otra y verifique que estén dobladas al mismo grado.

Si una tira está demasiado doblada, aumente la distancia de retroceso en ese lado. Si una tira está poco doblada, disminuya la distancia de retroceso de ese lado. Nuevamente, mueva el ajuste de retroceso más allá del punto de retroceso deseado y luego hacia adelante para eliminar la holgura.

Alineación de alas dobladas

La precisión de doblado depende de que la superficie superior de la hoja de doblado y el ala de doblado adjunta estén al ras con la cara del bloque de sujeción cuando la hoja de doblado está en la posición b. Si parece que es necesario un ajuste, comuníquese con el equipo de servicio local o con el fabricante.

Operación

Al realizar operaciones básicas de doblado, es importante que los dedos del freno estén paralelos al borde del bloque de sujeción. Asegúrese también de tener el retroceso y la presión de sujeción adecuados para el espesor del material que se va a doblar.

PRECAUCIÓN

Utilice siempre protección ocular adecuada con protectores laterales, calzado de seguridad y guantes de cuero para protegerse de rebabas y bordes afilados.

PRECAUCIÓN

Mantenga las manos y los dedos alejados de la viga de sujeción. Manténgase a un lado de la máquina para evitar ser golpeado por la plataforma de subir.

PRECAUCIÓN

Al manipular láminas grandes y pesadas, asegúrese de que estén sujetas adecuadamente.

Doblado de chapa metálica

1. Levante y gire la manija de sujeción (cw) en el sentido de las agujas del reloj para elevar el conjunto de sujeción.
2. Inserte la pieza entre el bloque de abrazadera y los dedos del freno.
3. Alinee los dedos del conjunto de sujeción con la línea de curvatura marcada de la pieza y fíjela en su lugar tirando del mango de la abrazadera hacia atrás.

NOTA

No fuerce el mango de sujeción. La presión de sujeción solo necesita ser ajustada lo suficiente para sostener la hoja de metal

mientras se dobla.

1. Tire hacia arriba de las manijas de la hoja doblada hasta que haya alcanzado el

ángulo de curvatura deseado.

1. Baje la hoja doblada, levante el conjunto de sujeción y retire la pieza doblada.
2. Si va a doblar cajas y sartenes, elija dedos que coincidan lo más posible con las dimensiones de la pieza terminada.

TOLERANCIA DE CURVADO

Para doblar chapa metálica con precisión, es necesario considerar la longitud total de cada doblez. Esto se conoce como margen de doblez. Reste el margen de doblez de la suma de las dimensiones exteriores de la pieza para obtener la longitud o el ancho total real de la misma. Debido a las diferencias en la dureza de la chapa metálica, y a si el doblez es a favor o en contra de la veta, a veces es necesario obtener márgenes exactos mediante ensayo y error. Sin embargo, se pueden obtener márgenes de doblez para uso general en libros de metalistería o en internet.

COMPRENDIENDO EL SPRINGBACK

La recuperación elástica, también conocida como retracción, se produce cuando el metal intenta recuperar su forma original tras someterse a compresión y estiramiento. Tras retirar la lámina de metal doblada y liberar la carga, la pieza se relaja, obligando a la porción del metal a recuperar ligeramente su forma original.

La clave para obtener el ángulo de curvatura correcto es doblar ligeramente el metal en exceso y dejar que recupere el ángulo deseado. Todos los metales presentan cierta elasticidad.

SELECCIÓN DE MATERIALES

PRECAUCIÓN

El cliente debe determinar que los materiales que se procesan a través de la máquina NO son potencialmente peligrosos para el operador o el personal que trabaja cerca.

Al seleccionar materiales tenga en cuenta estas instrucciones:

1. El material debe estar limpio y seco. (sin aceite)
2. El material debe tener una superficie lisa para que se procese fácilmente.
3. Las propiedades dimensionales del material deben ser consistentes y no exceder los valores de capacidad de la máquina.
4. La estructura química del material debe ser consistente.
5. Compre acero certificado del mismo proveedor siempre que sea posible.

LUBRICACIÓN Y MANTENIMIENTO

ADVERTENCIA

El mantenimiento debe ser realizado periódicamente por personal cualificado. Siga siempre las precauciones de seguridad adecuadas cuando trabaje con maquinaria o cerca de ella.

1. Verifique diariamente si existen condiciones inseguras y corríjalas de inmediato.
2. Compruebe que todas las tuercas y tornillos estén bien apretados.
3. Limpie semanalmente la máquina y el área que la rodea.
4. Lubrique los componentes roscados y los dispositivos deslizantes.
5. Aplique lubricante inhibidor de óxido a todas las superficies no pintadas.

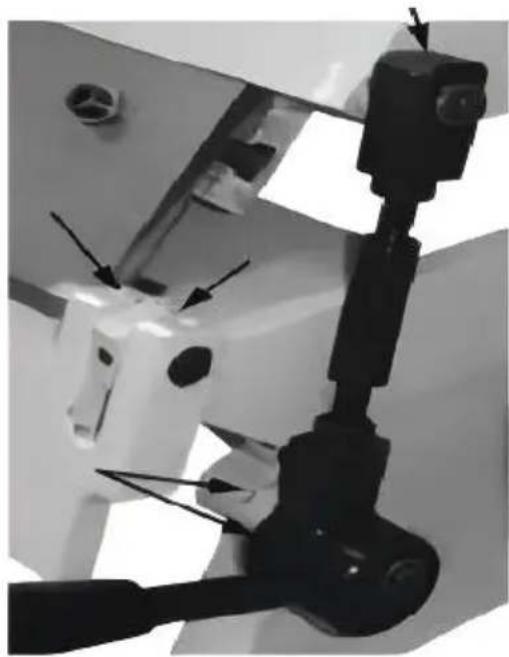

Puertos petroleros

Usando una lata de aceite con un aceite #30W de buena calidad, aplique 5-6 gotas en cada

uno de los puertos en ambos extremos de la máquina. Repita semanalmente o con mayor frecuencia

según el uso. Limpie el exceso de aceite.

Un mantenimiento adecuado puede aumentar la vida útil de su máquina.

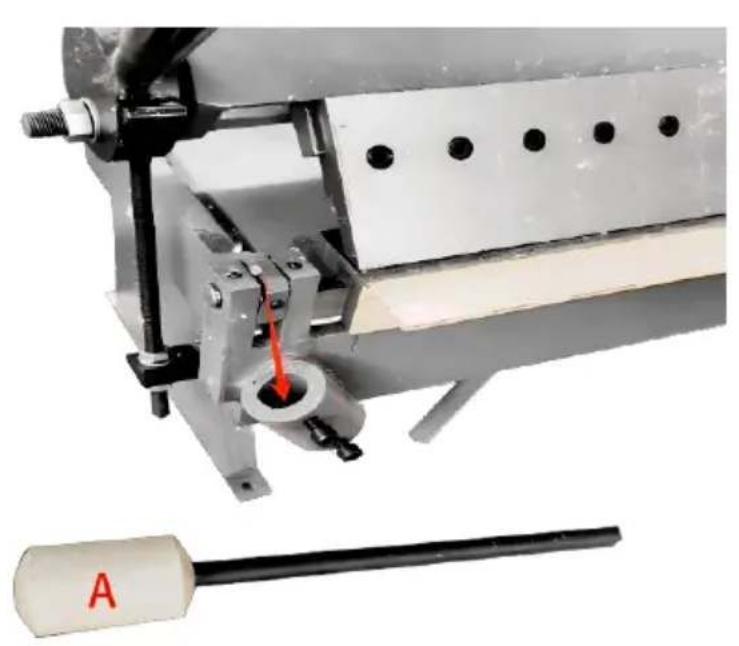

Montaje de máquinas

Coloque el martillo de contrapeso (A) en la posición indicada por la flecha (como se muestra en la figura siguiente).

Apriete los dos tornillos (B).

SOLUCIÓN DE PROBLEMAS

FALLA	CAUSA PROBABLE	RECURSO
CURVAS INEXACTAS	Los dedos no están alineadosLa distancia de retroce no es igual de un lado otro.El conjunto de sujeció sujeta la pieza de forma segura.	Siga el procedimiento adecuado de alineación de los dedos.Mida la distancia con precisión y configúrela en consecuencia.Reajuste la presión de sujeción.
HOJA DOBLADA DIFÍCIL DE LEVANTAR Y DOBLAR.	Exceder los límites de flexión del freno.El contrapeso no está la hoja.	No doble materiales que sean más gruesos que el que la máquina puede soportar.Coloque el contrapeso par disminuir la fuerza necesita para levantar la hoja doblada.

Árbitro.	Descripción	CANTIDAD.
1	Tuerca M18	2
2	Mango excéntrico izquierdo	1
3	Lavadora grande	2
4	Biela izquierda	1
5	Arandela	2
6	Casquillo espaciador	2
7	Pasador de chaveta φ4X25	4
8	Pasador φ16X70	2
9	Eje excéntrico	2
10	Tornillo de fijación M8X	4
11	Marco de matriz superio	1
12	Mango excéntrico derecho	1
13	Biela derecha	1
14	M12	4
15	M10X25	18
16	Matrices de freno de 4	5
17	Matrices de freno de 3	6
18	Matrices de freno de 2	5
19	Placa de abrazadera de 63 mm	5
20	Placa de abrazadera de 45 mm	6

Árbitro.	Descripción	CANTI DAD.
21	Placa de abrazadera de 34 mm	5
22	Marco	1
23	Caso	4
24	Anillo de eje Φ18	4
25	Eje	2
26	Eje	2
27	Pasador de chaveta φ5X25	2
28	Perno hexagonal M10x35	1
29	Junta plana Φ10	1
30	Contrapeso	1
31	Varilla de contrapeso	1
32	Tornillo de fijación M12X20	2
33	Hoja doblada	1
34	Perno hexagonal M8x16	7
35	Φ8	7
36	Placa angular de límite	1
37	Empuñadura	2
38	Φ18	2
39	Φ16	2

Advertencia: Para reducir el riesgo de lesiones, el usua debe leer atentamente el manual de instrucciones.

Este producto está sujeto a la Directiva Europea 2012/El símbolo de un contenedor de basura tachado indica producto requiere recogida selectiva en la Unión Europe Esto aplica al producto y a todos los accesorios marca este símbolo. Los productos marcados con este símbolo pueden desecharse con la basura doméstica normal, si deben llevarse a un punto de recogida para el reciclaj aparatos eléctricos y electrónicos.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghái 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET, EASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Lugar, Rancho Cucamonga, CA 91730

UK

REP

Modelo.	Descripción	Cantidad
ANCHO 1,5 × 61 Z	Contrapeso	1
ANCHO 1,5 × 91 CM	Contrapeso	1
ANCHO 1,5 × 1220 Z	Contrapeso	1
ANCHO 1,5 × 1270 Z	Contrapeso	1
W1.0 × 305A	-	-
W1.0 × 610 A	-	-

VEVOR
