MACCHINA AVVOLGITRICE PER IMPIALLACCIATURA MANUALE OPERATIVO
MODELLO: W01-0.8X610
Diametro minimo del rotolo....
60 mm
Lunghezza massima del
rotolo 610 mm
Spessore
massimo....
.....1mm
Accessori standard
Salva questo manuale
Avrai bisogno del manuale per le avvertenze e le precauzioni di sicuri il montaggio istruzioni, procedure operative e di manutenzione, elenco componenti e schema. Conserva la fattura insieme a questo manuale. Scrivi il numero della fattura all'interno di la copertina anteriore.
Conservare il manuale e la fattura in un luogo sicuro e asciutto per riferimento futuro.
LEGGERE QUESTE ISTRUZIONI PRIMA DI UTILIZZARE QUESTO STRUMENTO
-
MANTENERE PULITA L'AREA DI LAVORO. Le aree disordinate favoriscono gli infortuni.
-
CONSIDERARE I COLLEGAMENTI DELL'AREA DI LAVORO. Non utilizzare utensili in ambienti umidi, luoghi umidi o scarsamente illuminati. Non esporre alla pioggia. Mante l'area di lavoro ben illuminata.
-
TENERE LONTANI I BAMBINI. Tutti i bambini devono essere tenu lontani dal lavoro zona.
-
STOCCAGGIO ATTREZZATURE INUTILI. Quando non sono in uso, utensili devono essere chiusi a chiave in un luogo asciutto per inibire la ruggine. Se possibile, conservare ir un'area fuori dalla portata dei bambini.
-
USA LO STRUMENTO GIUSTO. Non forzare un piccolo strumento accessorio per fare il lavoro di uno strumento industriale più grande. Non usare uno strume industriale più grande. Non usare uno strumento per uno scopo diverso da quello per cui è stato conc
-
VESTITI IN MODO ADEGUATO. Non indossare abiti larghi o gioiel Antiscivolo si raccomanda di indossare calzature durante il lavoro per evitare scivolamenti. Indossare rivestimento protettivo per contenere i capelli lunghi.
-
UTILIZZARE PROTEZIONI PER GLI OCCHI. Indossare sempre
occhiali antiurto approvati
quando si utilizza questo strumento.
- LAVORO SICURO. Se possibile, utilizzare morsetti o una morsa pe tenere fermo il lavoro. È
più sicuro rispetto all'uso delle fasce e lascia entrambe le mani libere utilizzare l'utensile.
- NON ECCEDERE. Mantenere le maniglie asciutte. Pulite e prive di e
grasso. Seguire le istruzioni per la lubrificazione e la sostituzione degli accessori.
-
MANTENERE L'UTENSILE CON CURA. Mantenere le impugnature asciutte, pulite e prive di olio e grasso. Seguire le istruzioni per la lubrificazione e la sostituzione degli accessori.
-
CONTROLLARE LE PARTI DANNEGGIATE. Prima di utilizzare qualsiasi strumento, tutte le parti che appaiono danneggiato deve esse attentamente controllato per determinare se funzionerà correttamente e svolgere la funzione prevista. Controllare l'allineamento di
parti mobili, legatura di parti mobili, rottura di parti, montaggio e altre condizioni che possono influenzarne il funzionamento. Qualsiasi pa danneggiata
deve essere riparato o sostituito correttamente da un centro di assiste autorizzato
salvo diversa indicazione altrove nel manuale di istruzioni.
-
PARTI DI RICAMBIO E ACCESSORI. Durante il servizio, utilizzare solo parti di ricambio identiche. Utilizzare solo accessori destinati all'us con questo strumento.
-
NON USARE L'UTENSILE SE SI È SOTTO L'EFFETTO DI ALCO FARMACI. Leggi le etichette di avvertenza sulla prescrizione per determinare se il tuo
giudizio o riflessi sono compromessi durante l'assunzione di droghe. Se qualche
in caso di dubbio, non azionare la macchina.
- NON STARE MAI SULL'UTENSILE. Se l'utensile si ribalta, si pos
verificare lesioni gravi o danni al prodotto. potrebbero verificarsi danni.
UNPACKING
La macchina Slip Roll dovrebbe arrivare assemblata quando viene disimballata. Cercare
eventuali parti allentate nel materiale di imballaggio prima di eliminarle. ne vengono trovate,
prova a trovare la parte della macchina mancante o rotta, chiama il Distributore il prima possibile.
- Montare la macchina Slip Roll su un banco imbullonando la base
macchina (#21) al banco. Fare riferimento allo schema delle parti.
- Se necessario, regolare la distanza tra l'albero 1 (#8) e l'albero 2
a. La distanza tra l'albero 2 (#20) e l'albero 1 (#8) può essere reguotando i bulloni di regolazione (#35)
b. Per diminuire la distanza tra i due alberi, ruotare la manopola di regolazione
Bullone (#35) in senso orario.
c. Per aumentare la distanza, ruotare il bullone di regolazione (#35) antiorario.
- Se necessario, regolare la distanza tra l'albero 1 (#8) e l'albero 3
a. La distanza tra l'albero 3 (#7) e l'albero 1 (#8) può essere regu ruotando i bulloni di regolazione (#22).
b. Per diminuire la distanza tra i due alberi, ruotare la manopola di regolazione
Bulloni (#22) in senso orario.
c. Per aumentare la distanza, ruotare i bulloni di regolazione (#22) antiorario.
- Rimozione dell'albero 1 (#8) se necessario. L'estremità sinistra dell'albero 1 è montata
su una boccola quadrata (#5) e l'estremità destra dell'albero 1 è mon attraverso il supporto destro (#9) nella manica (#10).
a. Per rimuovere l'albero 1, rimuovere il manicotto (#10) dall'estremit destra dell'albero
1.
b. Successivamente, nella parte superiore del supporto sinistro, allentare il bullone esagonale (#3).
c. Tirare verso l'esterno l'estremità destra dell'Albero 1.
- Rimontaggio dell'albero 1
a. Reinserire l'estremità destra dell'albero 1 nel foro del supporto de b. Serrare il bullone esagonale (#3) nella parte superiore del supporto sinistro.
c. Spingere il manicotto (#10) sull'estremità dell'albero 1
OPERATION
Prima dell'uso, controllare il montaggio e la regolazione di questa macchina. Ruotare
la maniglia (#23) e controllare se i quattro ingranaggi (#19, #30) hanì buona,
contatto saldo tra loro. Gli alberi 1, 2 e 3 devono essere puliti e pr detriti metallici. Fare riferimento allo schema delle parti.
Formatura dei rotoli
- Inserire la piastra d'acciaio tra l'albero 1 (#8) e l'albero 2 (#20).
- Ruotare la maniglia (#23) per formare il rotolo di metallo.
- Se il diametro del rullo di metallo non è corretto, girare i bulloni regolazione (#22) in senso orario per diminuire il diametro, in senso antiorario per aumentarlo diametro del rotolo.
- Per rimuovere il rotolo finito, estrarre il manicotto (#10) all'estremità dell'albero 1
(#8), più vicino alla maniglia (#23), e fai oscillare l'asta 1 fuori dal s destro.
Quindi rimuovere il rullo d'acciaio dall'albero 1.
Formare anelli
Le fessure semicircolari sul lato destro dell'Albero 2 (#20) e dell'Albero (#7) possono essere utilizzate per formare anelli di varie dimensioni.
- Inserire l'acciaio nella fessura semicircolare dell'albero 2 (#20) o dell'albero 3 (#7).
- Ruotare la maniglia (#23) per formare l'anello di metallo.
ATTENZIONE: tenere le mani lontane dagli alberi e dal metallo piastra durante il funzionamento. Non tentare di formare rotoli da materiali div
PARTS LIST
| Parte # | Descrizione | Quantità |
| 1 | Supporto sinistro | 1 |
| 2 | Dado M12 | 1 |
| 3 | Bullone esagonale M12x40 | 1 |
| 4 | Boccola di supporto | 4 |
| 5 | Boccola quadrata | 1 |
| 6 | Chiave piatta 4x20 | 2 |
| 7 | Albero 3 | 1 |
| 8 | Albero 1 | 1 |
| 9 | Posizione corretta | 1 |
| 10 | Manica | 1 |
| 11 | Rondella | 1 |
| 12 | Rondella elastica | 1 |
| 13 | Vite M8x16 | 1 |
| 14 | Copertina | 1 |
| 15 | Bullone esagonale M8x16 | 4 |
| 16 | Rondella elastica | 4 |
| 17 | Rondella | 4 |
| 18 | Cuscinetto | 2 |
| 19 | Piccolo ingranaggio | 2 |
| 20 | Albero 2 | 1 |
| 21 | Base | 1 |
| 22 | Bullone di regolazione | 2 |
| 23 | Maniglia | 1 |
| 24 | Vite di bloccaggio M6x10 | 1 |
| 25 | Dado esagonale M10 | 1 |
| 26 | Boccola della maniglia | 1 |
| 27 | Bullone esagonale M10x10 | 1 |
| 28 | Rondella | 2 |
| 29 | Rondella elastica | 2 |
| 30 | Grande ingranaggio | 2 |
| 31 | Piccolo albero | 2 |
| 32 | Bullone esagonale M6x10 | 2 |
| 33 | Vite di bloccaggio M8x30 | 2 |
| 34 | Spillo | 2 |
| 35 | Bullone di regolazione | 2 |
| 36 | Bullone esagonale M12x20 | 4 |
| 37 | Rondella elastica | 4 |
| 38 | Rondella piatta | 4 |

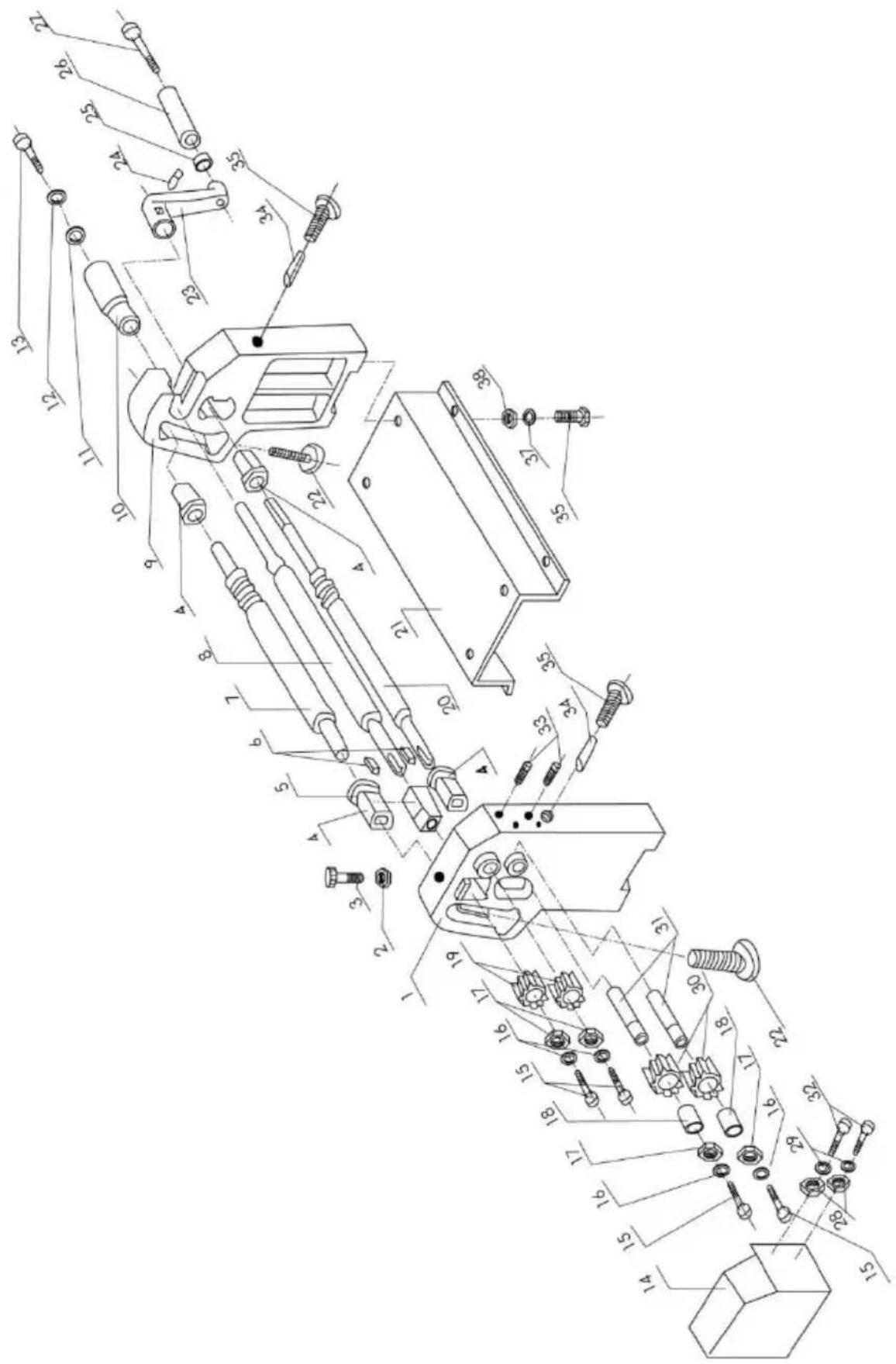

Assembly Drawing
