BRUKSANVISNING W01-0.8X610 Vevor

Teknisk Support och e-garanticertifikat www.vevor.com/support

FANERUPPRULLNINGSMASKIN BRUKSANVISNING

MODELL: W01-0,8X610

Maximal rullelängd ....

610 mm

Max.

Tjocklek ....1mm

Standardtillbehör

P lanker ....

...... 1

Spara denna manual

Du behöver manualen för säkerhetsvarningar och försiktighetsåtgärder, montering instruktioner, drift- och underhållsprocedurer, reservdelslista oc diagram. Spara din faktura med denna manual. Skriv fakturanumret på insidan av främre omslaget. Förvara manualen och fakturan på en säl och torr plats för framtida referens.

LÄS DENNA INSTRUKTIONER INNAN DU ANVÄNDER DETTA VERKTYG

1. HÅLL ARBETSOMRÅDET RENT. Belamrade områden leder till skad
2. TÄNK PÅ ARBETSOMRÅDESANSLUTNINGAR. Använd inte verktyg fuktig,

väta eller dåligt upplysta platser. Utsätt inte för regn. Håll arbetsområd väl upplyst.

1. HÅLL BARN BORTA. Alla barn ska hållas borta från arbetet område.

2. UTRUSTNING TOM LAGER. När verktygen inte används ska de lå in

på en torr plats för att förhindra rost. Om möjligt, förvara på ett omr utom räckhåll för barn.

1. ANVÄND RÄTT VERKTYG. Tvinga inte ett litet verktyg eller tillbehöga göra

arbete av ett större industriverktyg. Använd inte ett större industriverkty Använd inte

ett verktyg för ett ändamål som det inte var avsett för.

1. Klä dig rätt. Bär inte löst sittande kläder eller smycken. Halkfri skor rekommenderas vid arbete för att förhindra halka. Bära skyddande hårskydd för att innehålla långt här.

2. ANVÄND ÖGONSKYDD. Bär alltid godkända skyddsglasögon när du använder det här verktyget.

3. SÄKERT ARBETE. Använd klämmor eller ett skruvstäd för att hållæ verket om möjligt. Dess

säkrare än att använda dina band och det frigör båda händerna att använda verktyget.

1. RÅD INTE ÖVER. Håll handtagen torra. Ren, och fri från olja och fett. Följ instruktionerna för smörjning och byte av tillbehör.
2. UNDERHÅLL VERKTYGET MED FÖRSIKTIGHET. Håll handtagen torra, rena och fria från olja och fett. Följ instruktionerna för smörjning byte av tillbehör.
3. KONTROLLERA SKADADELAR. Innan du använder något verktyg, alla delar som dyker upp skadad bör kontrolleras noggrant för att fas att den kommer att fungera korrekt och utföra sin avsedda funktion. Kontrollera för inriktning av

rörliga delar, bindning av rörliga delar, brott på delar, montering, och andra förhållanden som kan påverka dess funktion. Alla delar som är skadade

bör repareras eller bytas ut av ett auktoriserat servicecenter om inte annat anges på annat ställe i bruksanvisningen.

1. ERSÄTTNINGSDELAR OCH TILLBEHÖR. Använd endast vid servering identiska reservdelar. Använd endast tillbehör avsedda att användas med detta verktyg.
2. ANVÄND INTE VERKTYGET OM UNDER PÅVERKANDE AV ALKOHOL

ELLER DROGER. Läs varningsetiketter på recept för att avgöra om d omdöme eller reflexer försämras när du tar droger. Om det finns någ tvivla, använd inte maskinen.

1. STÅ ALDRIG PÅ VERKTYGET. Om verktyget välter, allvarlig skac eller produkt skada kan uppstå.

UNPACKING

Slip Roll-maskinen ska komma ihopsatt när den är uppackad. Söka et eventuella lösa delar i förpackningsmaterialet innan de kasseras. Om

någon hittas,

försök att hitta delen på maskinen saknas eller är trasig, ring gärna Distributör så snart som möjligt.

1. Montera Slip Roll-maskinen på en bänk genom att skruva fast bas maskin (#21) till bänken. Se deldiagrammet.
2. Justera avståndet mellan Axel 1 (#8) och Axel 2 (#20) vid behov.

a. Avståndet mellan Axel 2 (#20) och Axel 1 (#8) kan justeras genom att vrida justerbultarna (#35)
b. För att minska avståndet mellan de två axlarna, vrid på justering Bult (#35) medurs.
c. För att öka avståndet, vrid justerbulten (#35) moturs.

1. Justera avståndet mellan Axel 1 (#8) och Axel 3 (#7) vid behov

a. Avståndet mellan Axel 3 (#7) och Axel 1 (#8) kan justeras genom att vrida justerbultarna (#22).
b. För att minska avståndet mellan de två axlarna, vrid på justering Bultar (#22) medurs.

c. För att öka avståndet, vrid justerbultarna (#22) moturs.

1. Borttagning av axel 1 (#8) om det behövs. Den vänstra änden av är monterad på en fyrkantig bussning (#5), och den högra änden av axel 1 är m genom det högra stativet (#9) in i hylsan (#10).

a. För att ta bort skaft 1, ta bort hylsan (#10) från den högra än skaftet
1.
b. Därefter, längst upp på det vänstra stativet, lossa sexkantsbulten
c. Dra den högra änden av axeln 1 utåt.

1. Återmontering av axel 1

a. Sätt tillbaka den högra änden av skaft 1 i hålet i det högra sta
b. Dra åt sexkantsbulten (#3) på toppen av det vänstra stativet.
c. Skjut hylsan (#10) på änden av skaft 1

OPERATION

Kontrollera monteringen och justeringen av denna maskin före användn Rotera

handtaget (#23) och kontrollera om de fyra växlarna (#19, #30) har b fast kontakt med varandra. Axel 1, 2 och 3 ska vara rena och fria metallskräp. Se deldiagrammet.

Forma rullar

1. Sätt in stålplåten mellan Axel 1 (#8) och Axel 2 (#20).
2. Vrid handtaget (#23) för att forma metallrullen.
3. Om diametern på metallrullen inte är korrekt, vrid på justeringsbulta (#22) medurs för att minska diametern, eller moturs för att öka rullens diameter.
4. För att ta bort den färdiga rullen, dra ut hylsan (#10) på änden a

(#8), närmast handtaget (#23), och sväng ut skaft 1 ur det högra sta Ta sedan bort stålrullen från axel 1.

Formar ringar

De halvrunda slitsarna på höger sida av skaft 2 (#20) och skaft 3 (användas för att bilda ringar av olika dimensioner.

1. Sätt in stålet i det halvrunda spåret på axel 2 (#20) eller axel 3
2. Vrid på handtaget (#23) för att bilda metallringen.

WARNING: Håll händerna borta från skaften och metallen plattan unde drift. Försök inte att forma rullar av andra material än de specificerad

PARTS LIST

Del #	Beskrivning	Antal
1	Vänster stativ	1
2	Mutter M12	1
3	Sexkantsbult M12x40	1
4	Stödbussning	4
5	Fyrkantig bussning	1
6	Flat Key 4x20	2
7	Skaft 3	1
8	Skaft 1	1
9	Höger stativ	1
10	Ärm	1
11	Bricka	1
12	Fjäderbricka	1
13	Skruv M8x16	1
14	Täcka	1
15	Sexkantsbult M8x16	4
16	Fjäderbricka	4
17	Bricka	4
18	Lager	2
19	Litet redskap	2
20	Skaft 2	1
21	Bas	1
22	Justerbult	2
23	Hantera	1
24	Låsskruv M6x10	1
25	Sexkantsmutter M10	1
26	Handtagsbussning	1
27	Sexkantsbult M10x10	1
28	Bricka	2
29	Fjäderbricka	2
30	Stort redskap	2
31	Litet skaft	2
32	Sexkantsbult M6x10	2
33	Låsskruv M8x30	2
34	Stift	2
35	Justerbult	2
36	Sexkantsbult M12x20	4
37	Fjäderbricka	4
38	Platt bricka	4

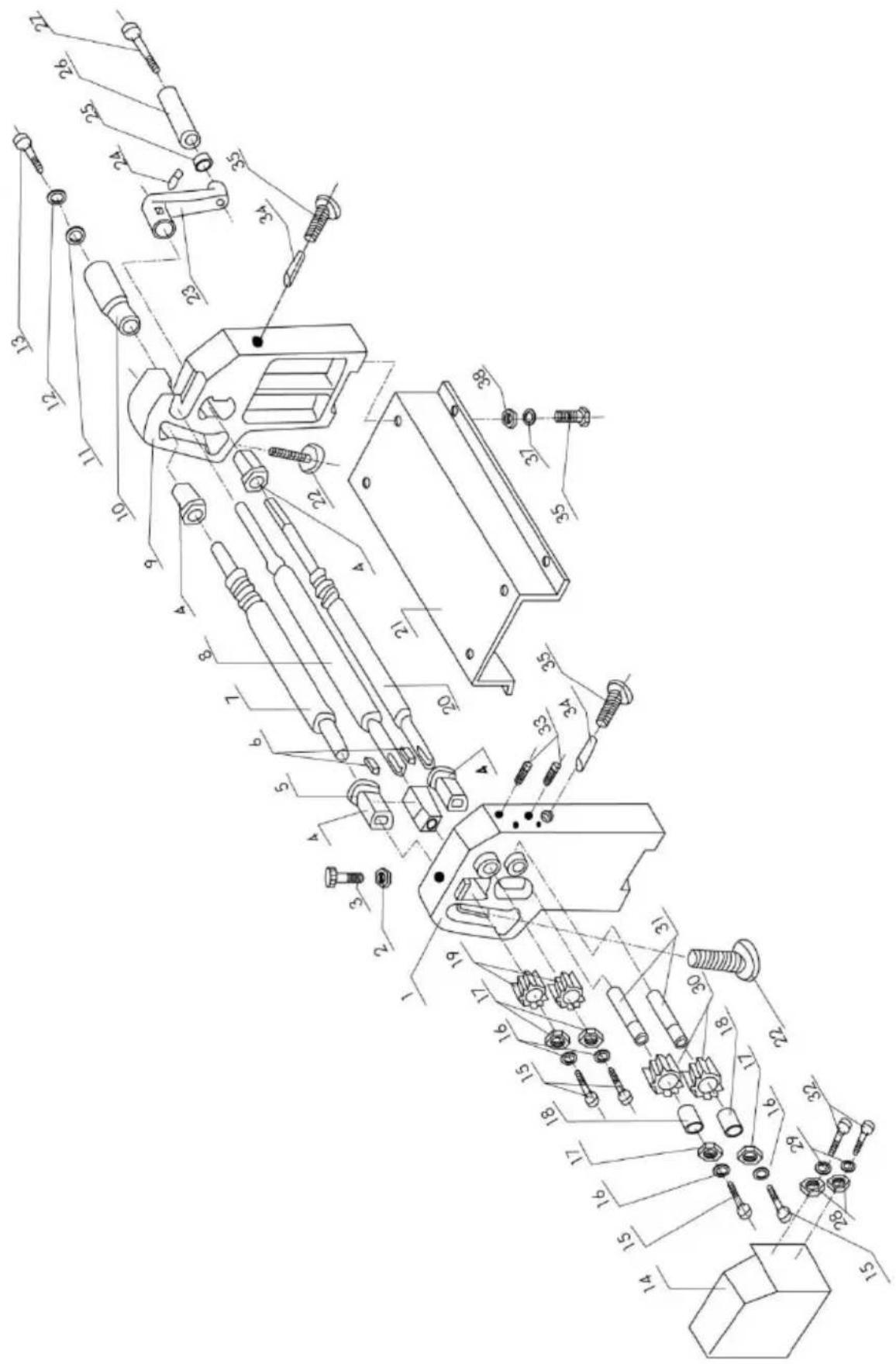

Assembly Drawing
