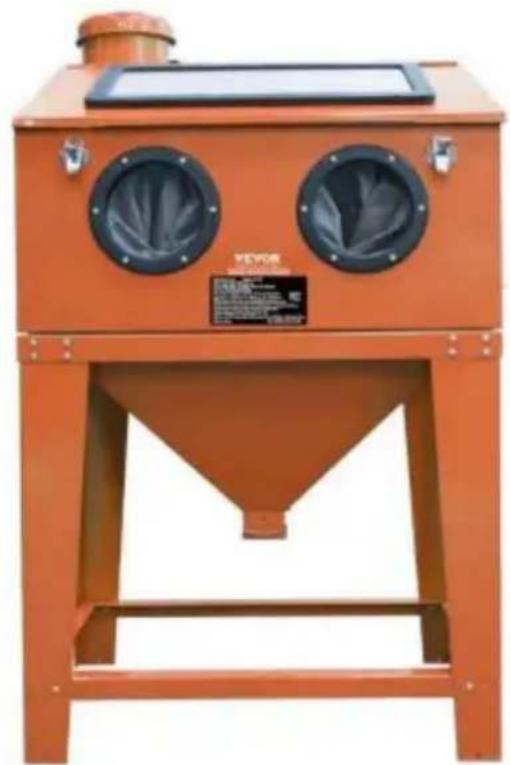

SBC220BF - Industrimaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Pneumatisk sandblästringsskåp
Märke	Vevor
Modell	SBC220BF
Arbetsyta (L×B×H)	828 mm × 542 mm × 548 mm
Visningsfönster (L×H)	570 mm × 26,5 mm
Abrasiv kapacitet	40 lb (≈ 18 kg)
Inkluderade munstycken	4,5 mm, 5 mm, 6 mm, 7 mm
Genomsnittlig luftförbrukning	9,5 CFM vid 90 PSI
Arbetstryck	40 – 120 PSI (≈ 2,8 – 8,3 bar)
Rekommenderad kompressor	5 hk för optimala resultat, 3 hk minimum
Elektrisk matning (lampa)	Inbyggd transformator, LED-lampa 24 V
Chassimaterial	Stålplåt med rostskyddsbehandling
Inkluderade handskar	1 par slitstarka handskar
Sandblästringspistol	Ingår med munstycke och luftanslutning
Återvinningssystem	Inbyggd tratt, möjlighet att ansluta en dammsugare
Säkerhet	Handskar obligatoriska, skyddsglasögon, hörselskydd
Underhåll	Kontrollera tätningar regelbundet, rengör fönstret, töm kompressorns fukt
Reparerbarhet	Reservdelar finns: munstycken, handskar, tätningar, pistol, slangar, etc.
Certifieringar	Uppfyller FCC del 15, WEEE-direktiv 2012/19/EU
Garanti	Elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - SBC220BF Vevor

Vilka typer av slipmedel kan jag använda med skåpet SBC220BF?

Du kan använda slipmedel som sand, stålkulor, korund eller glaspärlor. Rekommenderad kornstorlek är mellan 30 och 120 mesh.

Vilken luftkompressor krävs för detta skåp?

En kompressor på minst 5 hk (cirka 3,7 kW) rekommenderas för optimal användning. En 3 hk kompressor kan räcka för mindre arbeten, men luftflödet måste vara minst 9,5 CFM vid 90 PSI.

Hur monterar jag visningsfönstret?

Placera plexiglaset med skyddsfilmen nedåt på fönsterarket, täck sedan med plastramen. Fäst allt med M5×25 skruvar och muttrar.

Vilket är det maximala tillåtna lufttrycket?

Maximalt arbetstryck är 120 PSI (cirka 8,3 bar). Överskrid inte denna gräns för att undvika sprängrisk.

Hur underhåller jag sandblästringsverktyget?

Efter varje användning, töm slipmedlet och rengör insidan. Kontrollera skicket på fönstrets tätningar och handskar. Smörj sandblästringspistolen vid behov. Förvara skåpet på en torr plats.

Kan jag använda skåpet utan dammsugare?

Ja, du kan använda skåpet utan dammsugare. I så fall, montera den medföljande flänsen för att täppa till den avsedda öppningen. Det rekommenderas att bära andningsskydd även med stängt skåp.

Hur byter jag sandblästringsmunstycken?

Skruva loss pistolens fästmutter, ta bort det använda munstycket och sätt i det nya munstycket (4,5/5/6/7 mm beroende på arbete). Dra åt ordentligt. Använd teflontejp på gängorna för att undvika läckage.

Vad gör jag om visningsfönstret blir repigt?

Plexiglaset levereras med en skyddsfilm. Du kan ta bort filmen efter montering. Vid repor, byt ut plexiglaset. För rengöring, använd en mjuk trasa och tvålvatten, utan starka lösningsmedel.

Vilka är de viktigaste säkerhetsåtgärderna?

Bär alltid skyddsglasögon, handskar och hörselskydd. Se till att arbetsområdet är väl ventilerat. Rikta aldrig pistolen mot en person. Koppla bort lufttillförseln före ingrepp.

Hur kontaktar jag Vevors kundtjänst?

Besök www.vevor.com/support för teknisk support och elektroniskt garantibevis. Du kan också använda kontaktformuläret på webbplatsen.

BRUKSANVISNING SBC220BF Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

SANDBLASTERSKÄP

MODELL: SBC220BF

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SANDBLASTERSKÄP

MODELL: SBC220BF

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

SPECIFIKATIONER

KARAKTERISTISK	VÄRDE
Genomsnittlig luftfürbrukning	9,5 CFM @ 90 PSI
Slipande kapacitet	40 LB
Visningsfönster	570 MM (B)*26,5 MM(H)
Arbetsplats	828MMx542MMx548MM
Inkluderade munstycken	4.5MM,5MM,6MM,7MM
Maximal drifttryck	40-120 PSI

SÄKERHETSVARNING OCH FÖRSIKTIGHET

Varning - För att minska risken för skada måste användaren läsa instruktionshandboken noggrant.

1. Håll arbetsområdet rent och väl upplyst. Stökiga bänkar och mörka områden ökar risken för elektriska stötar, brand och personskador.
2. Använd inte verktyget i explosiva miljöer, såsom i närvaro av brandfarliga vätskor, gaser eller damm. Verktyget kan skapa gnistor vilket leder till antändning av damm eller ångor.
3. Håll åskådare, barn och besökare borta när du använder verktyget. Distraktioner kan leda till att du förlorar kontrollen över verktyget.
4. Var uppmärksam. Titta på vad du gör och använd sunt förnuft när du använder verktyget. Använd inte verktyget när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder verktyget ökar risken för personskador.
5. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken. Innehåller långt hår. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår ökar risken för skador på personer till följd av att vara fast i rörliga delar.
6. Undvik oavsiktlig start. Se till att avtryckaren släpps innan

anslutning till lufttillförseln. Anslut inte verktyget till lufttillförseln med sladden på.

1. Räck inte för mycket. Håll alltid rätt fotfäste och balans. Rätt fotfäste och balans möjliggör bättre kontroll över verktyget i oväntade situationer.
2. Använd säkerhetsutrustning. En dammmask, halkfria skyddsskor och en hjälm måste användas för tillämpliga förhållanden.
3. Använd alltid ögonskydd. Använd ANSI-godkända skyddsglasögon.
4. Bär alltid hörselskydd när du använder verktyget. Lång exponering för hög intensitet kan buller orsaka hörselnedsättning.

ANVÄNDNING OCH SKÖTSEL AV VERKTYG

1. Använd klämmor eller annat praktiskt sätt för att säkra och stödja arbetet bit till en stabil plattform. Att hålla verket för hand eller mot kroppen är instabilt och kan leda till förlust av kontroll.
2. Tvinga inte verktyget. Använd rätt verktyg för applikationen. Rätt verktyg kommer att göra jobbet bättre och säkrare i den takt som verktyget är designat för.
3. Använd inte verktyget om strömbrytaren inte slår på eller av verktyget. Vilket verktyg som helst som inte kan styras med strömbrytaren är farligt och måste repareras.
4. Koppla bort verktyget från luftkällan innan du gör några justeringar, byter tillbehör eller förvarar verktyget. Sådana förebyggande säkerhetsåtgärder

minskar risken för att verktyget startas oavsiktligt. Stäng av och ta bort lufttillförseln, töm ut eventuellt kvarvarande lufttryck på ett säkert sätt och släpp gasreglaget och/eller vrid strömbrytaren till avstängt läge innan du lämnar arbetsområdet. 5. Förvara verktyget när det är i tomgång utom räckhåll för barn och andra otränade

personer. Ett verktyg är farligt i händerna på outbildade användare. 6. Kontrollera att rörliga delar inte är inriktade eller fastnar, att delar går sönder och andra tillstånd som påverkar verktygets funktion. Om skadat, ha

verktyget servat före användning. Många olyckor orsakas av dåligt underhållna verktyg. Det finns risk för sprängning om verktyget skadas. 7. Använd endast tillbehör som är identifierade av tillverkaren för

specifik verktygsmodell. Användning av ett tillbehör som inte är avsett att användas med den specifika verktygsmodellen ökar risken för personskador.

HOPSÄTTNING

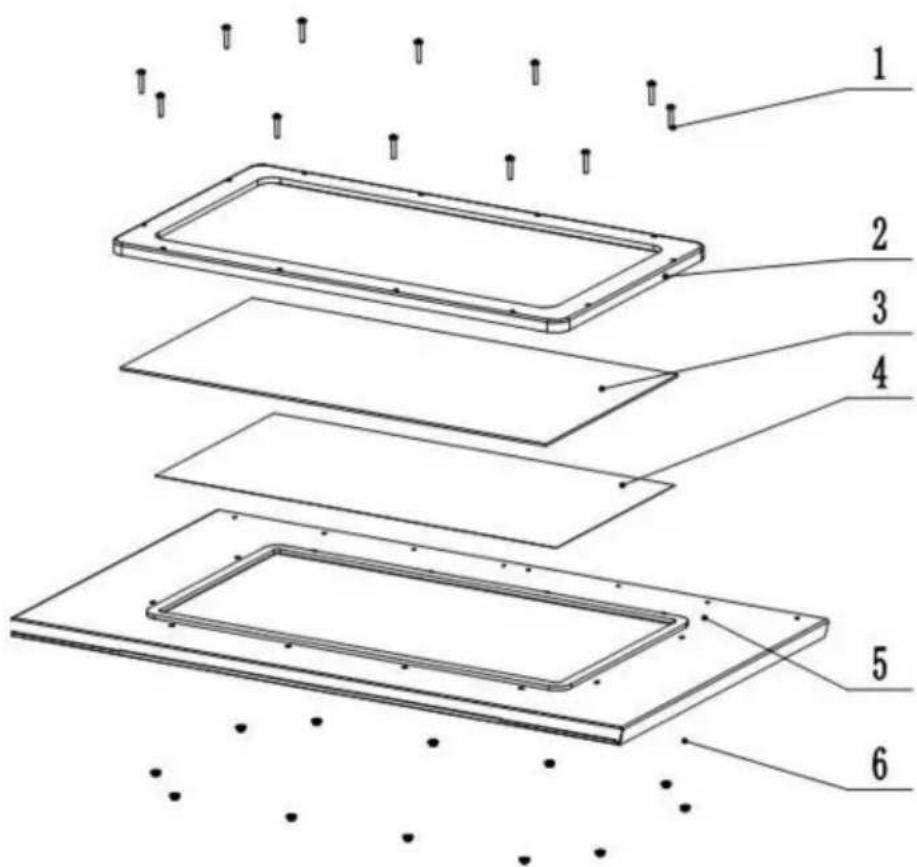

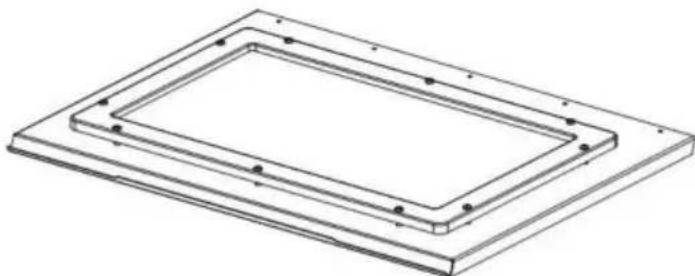

Steg 1 Montera visningsfönstret

Lägg plexiglaset (nr 3) som är klistrad skyddsfilm (nr 4) på fönsterarket (nr 5), täck sedan plastramen (nr 2). Fäst ovanstående 3 delar med skruv och mutter av M5*25 (nr.1&6).

Notera:

Sidan med skyddsfilm (nr.4) av plexiglas ska vara nedåt.

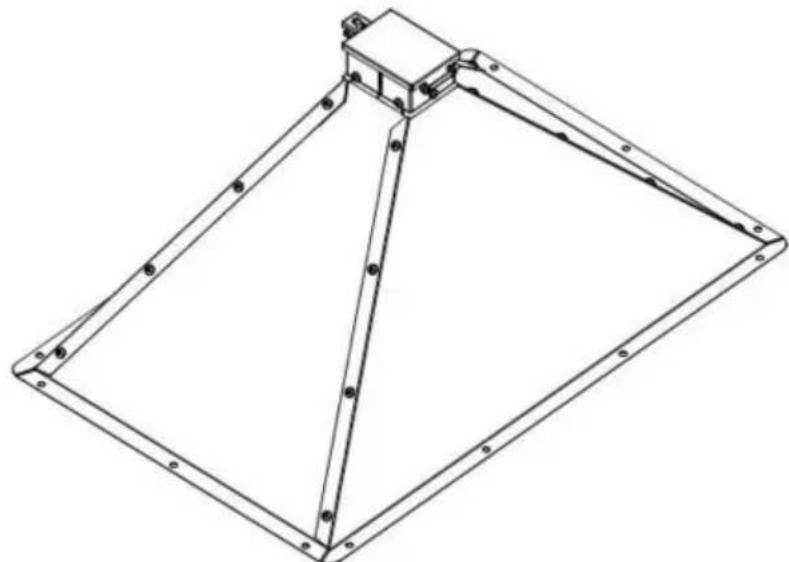

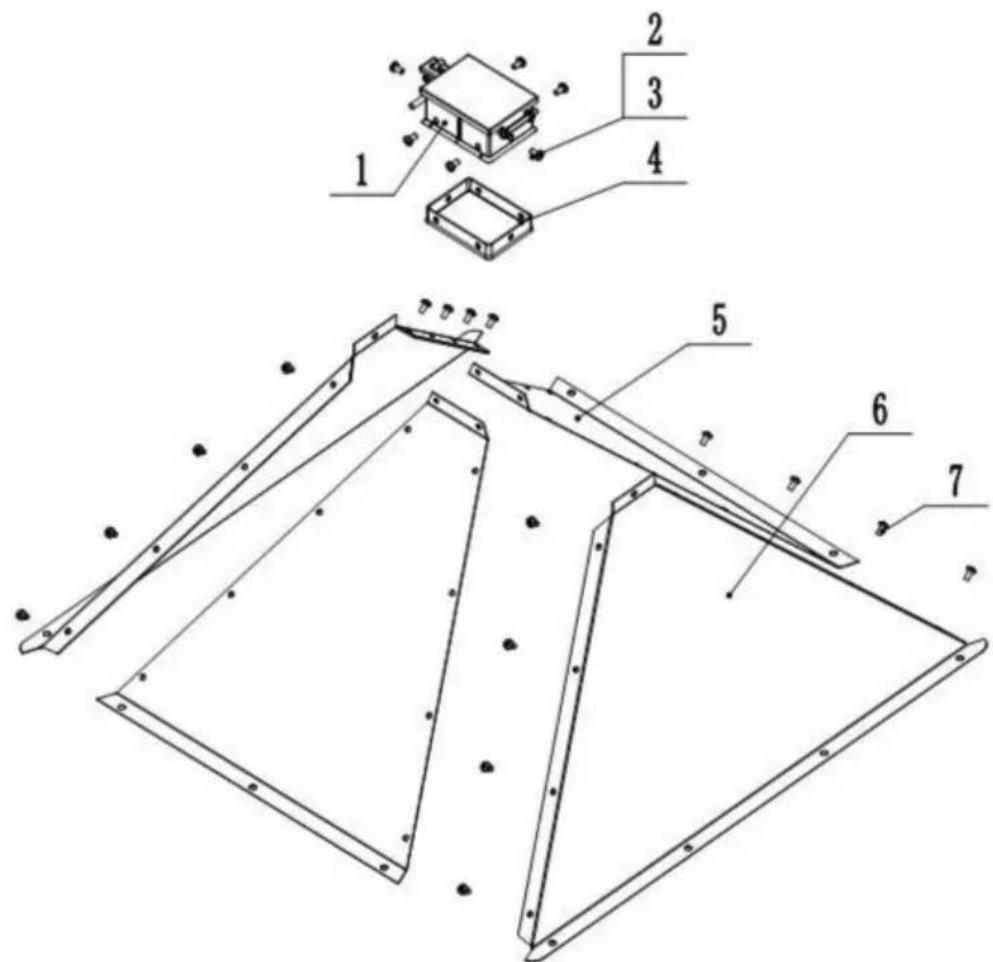

Steg 2 Montera sandtratt

1. Anslut den stora trattplattan (nr 6) med den lilla trattplattan (nr 5) med M6 8 pannhuvudskruv (nr 7), bricka och mutter (nr 3). Linda runt trattmynningen med tätningsskum (2 cirklar). Fixera trattlådan (nr 1) med tratt med M6 12 pannhuvudskruv (nr 2) och flänsmutter (nr 3)

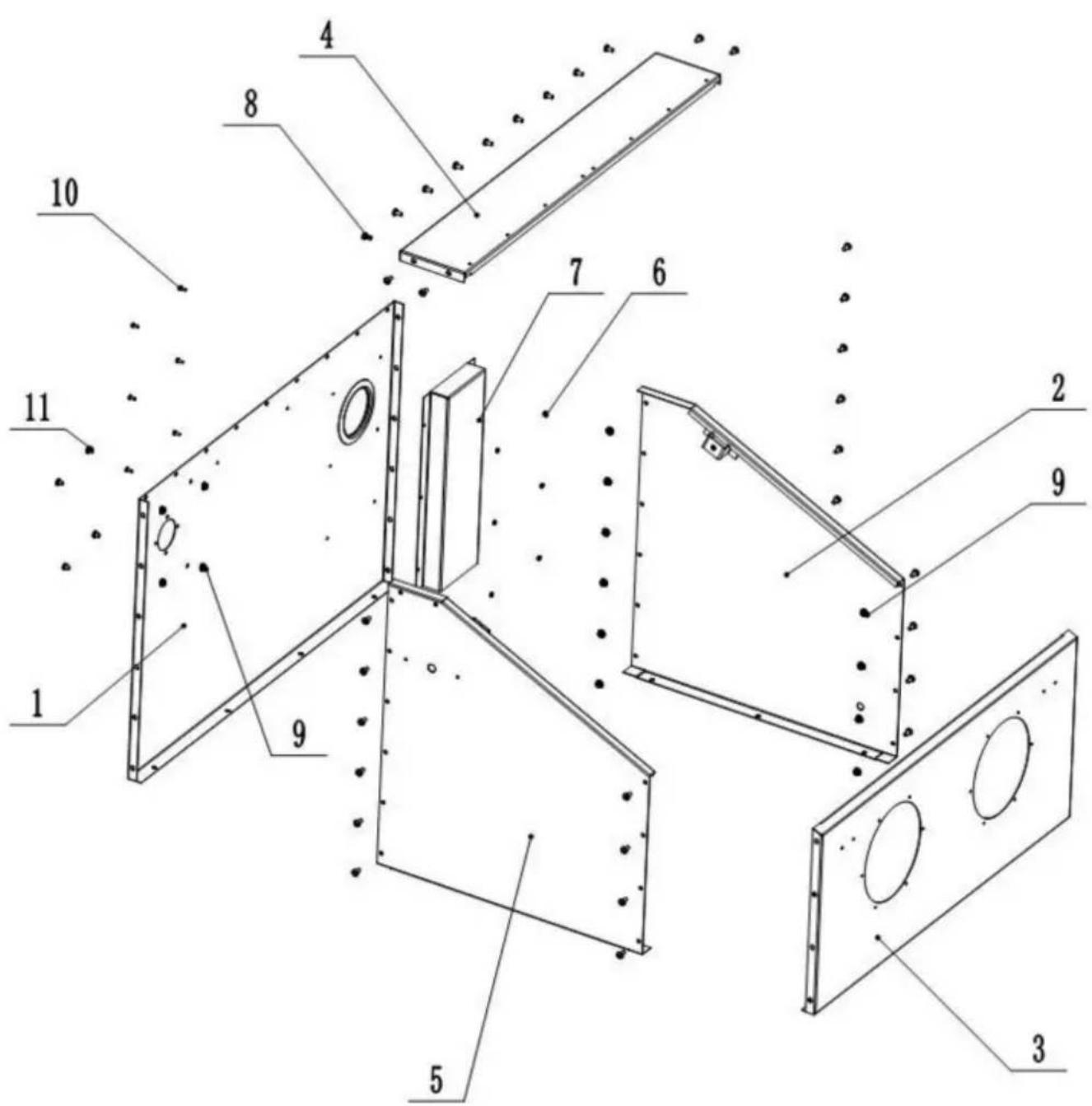

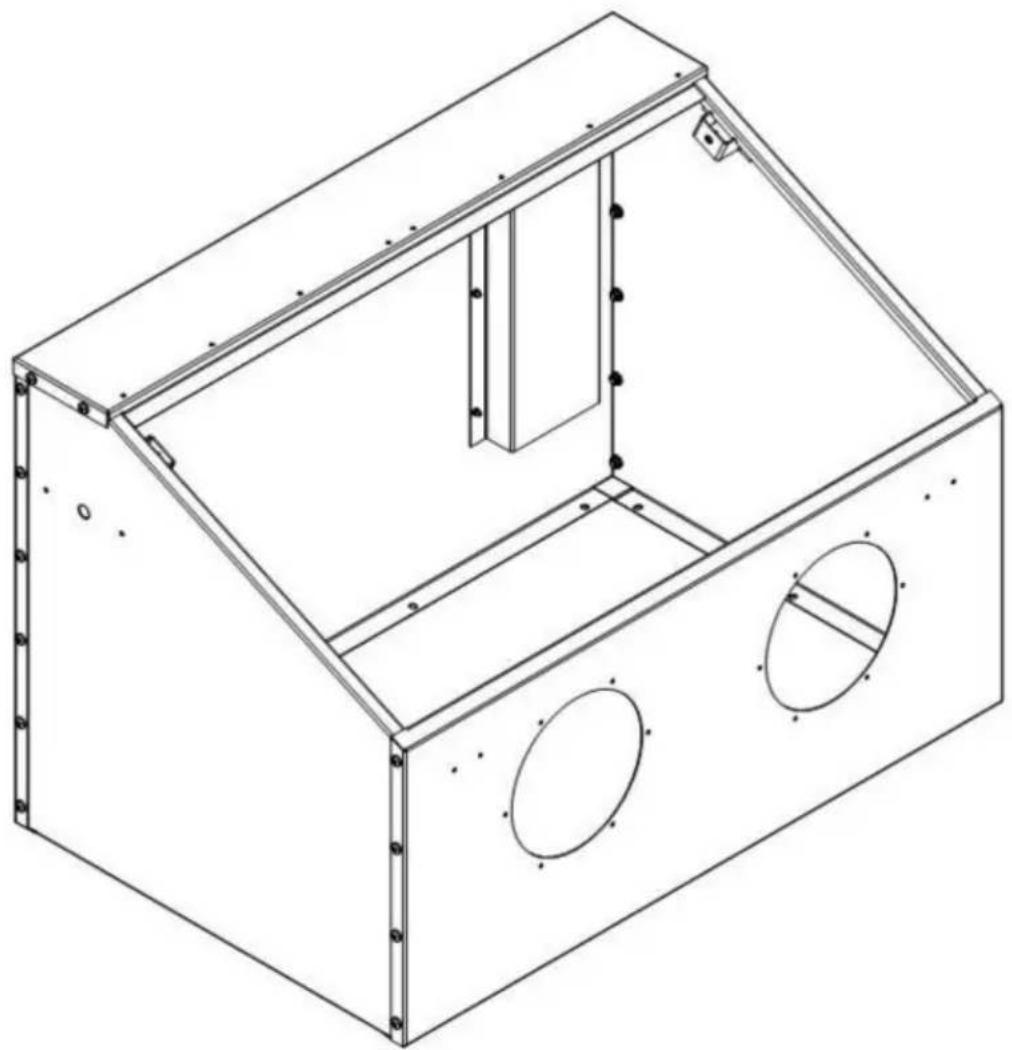

Steg 3 Montera skåpet

1. Anslut vänster skåplatta (nr 5), höger skåplatta (nr 2) med bakre skåpet platta (nr 1) med M6*12 skruv (nr 8).
2. Anslut frontplaten (nr 3) med vänster och höger skäplattor med M6*12 skruv.
3. Fixera överskåpsplattan (nr. 4) med bakre, vänster och höger skåpplattor med M6*12 skruvar.
4. Fäst luftintagskåpan (nr 7) på den bakre plattan med M4*10 skruv.
5. Skruva fast M6*8 (nr.11&9) i de 4 hålen i den bakre plattan.

Obs: De 4 hålen är förberedda för montering av dammsamlare. Om du inte monterar dammsamlaren, blockera flänshålen med skruvar innan du arbetar.

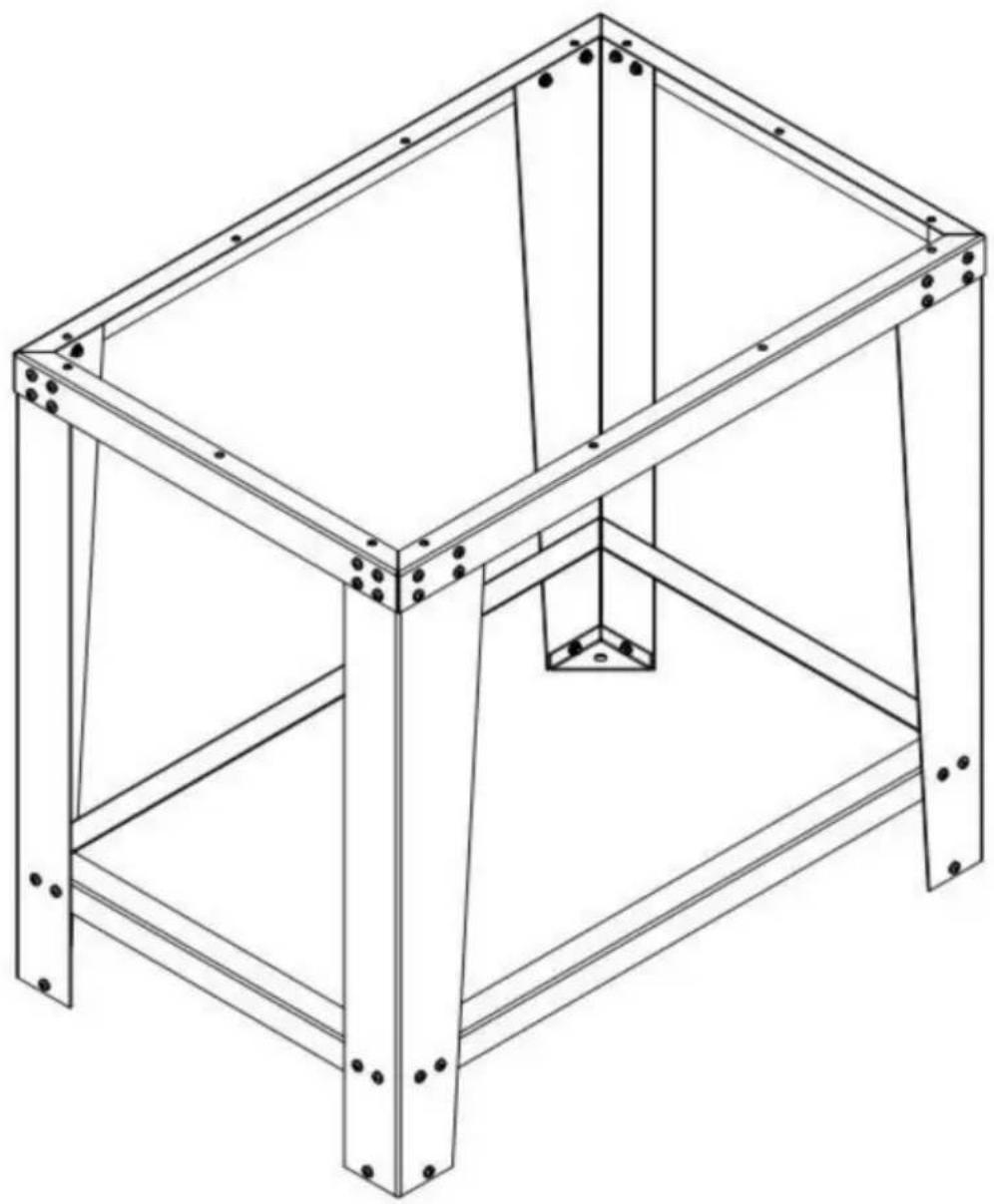

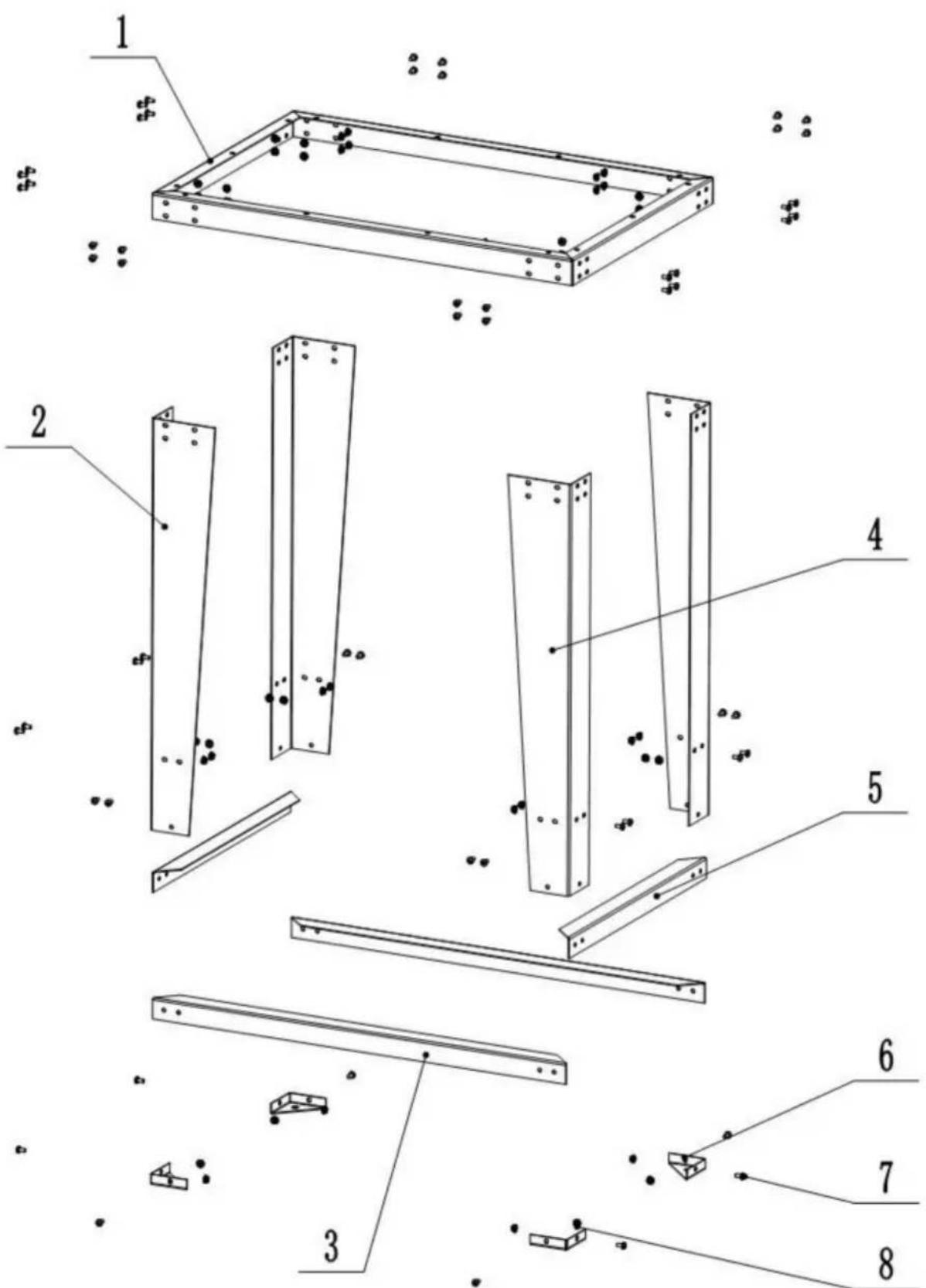

Steg 4: Montera benet

1. Fäst triangeln (nr 6) på benen (nr 4) med skruv M6*12 (nr 7) och flänsmutter (nr 8).
2. Fäst vänster (nr.2) och höger ben (nr.4) till benramen (nr.1) med skruv M6*12 och flänsmutter.
3. Fäst den långa förstyvningen (nr 3) och den korta förstyvningen (nr 5) på fyra ben med skruv M6*12 och flänsmutter.

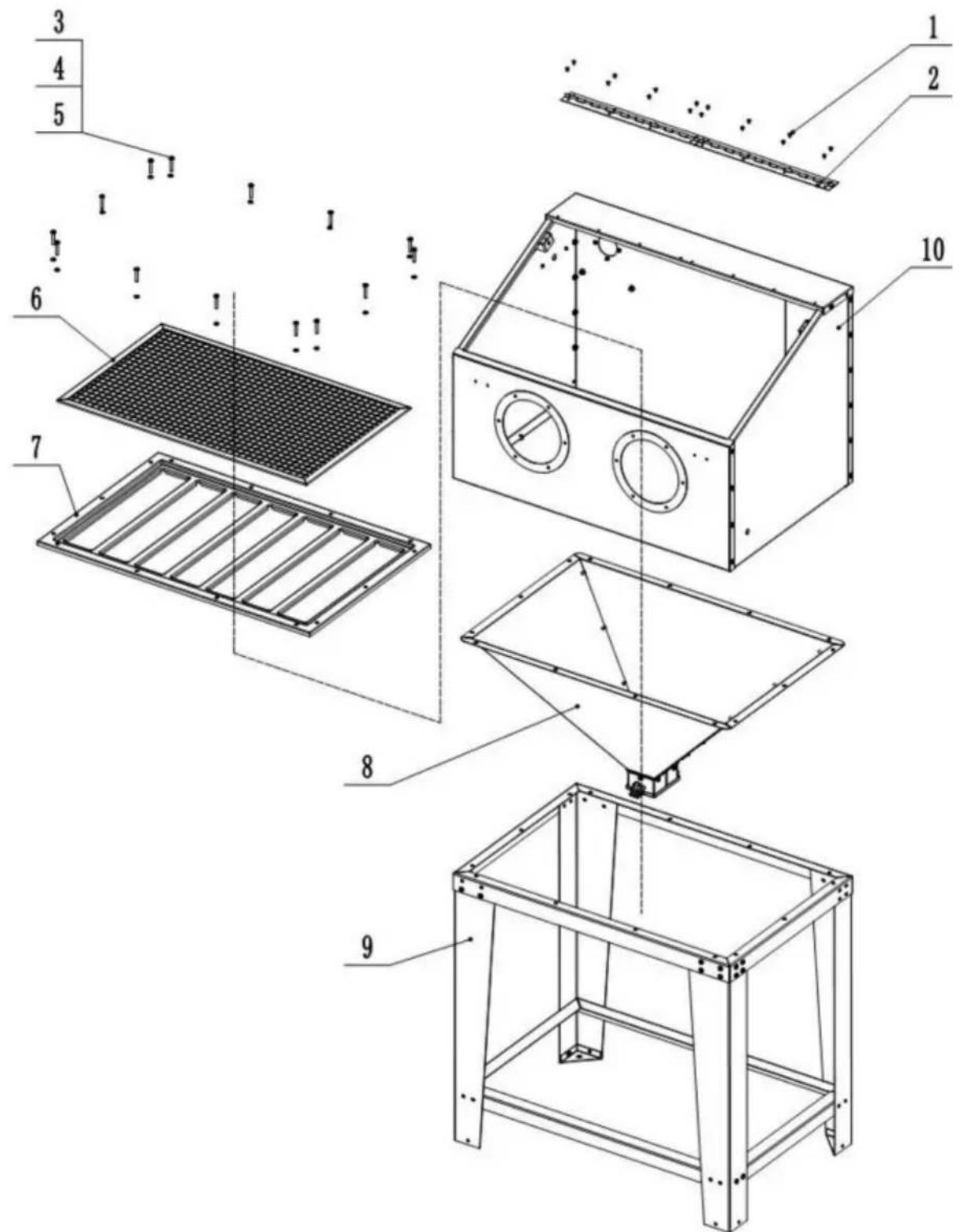

Steg 5: Montera skåp och ben

1. Sätt in sandtratten (nr 8) i benramen (nr 9).
2. Sätt in hela skåpet (nr 10) i benramen.
3. Sätt nätramen (nr 7) i skåpet och fixera med benen med skruv M6*35 (nr 3), bricka (nr 4) och mutter (nr 5). 4. Sätt in arbetsnätet (nr 6) i skåpet.
4. Fäst gångjärnen (nr 2) med skåpet med skruv M4*10 och mutter.

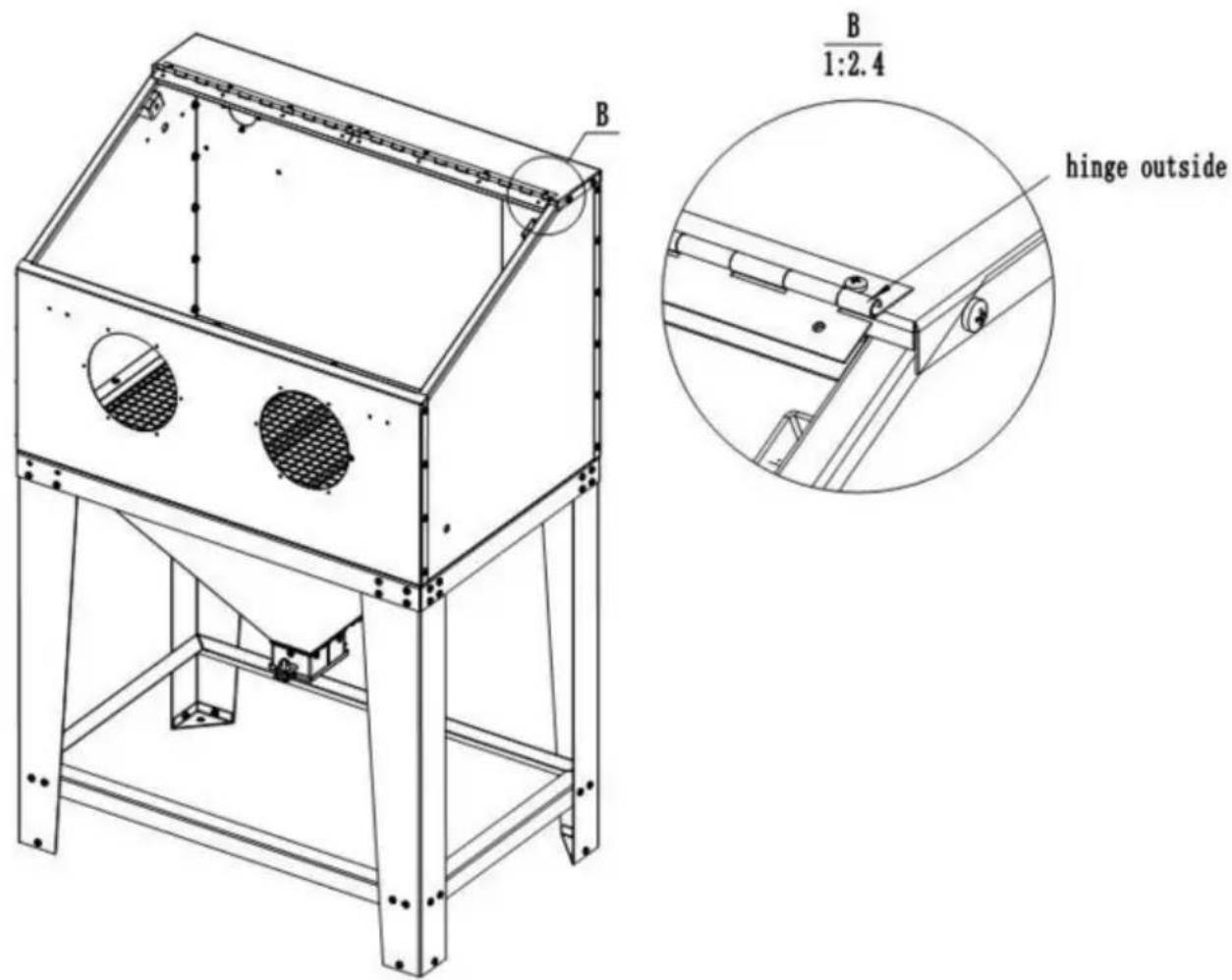

Obs: Var vänlig var försiktig när du monterar gångjärnet (visa som bild).

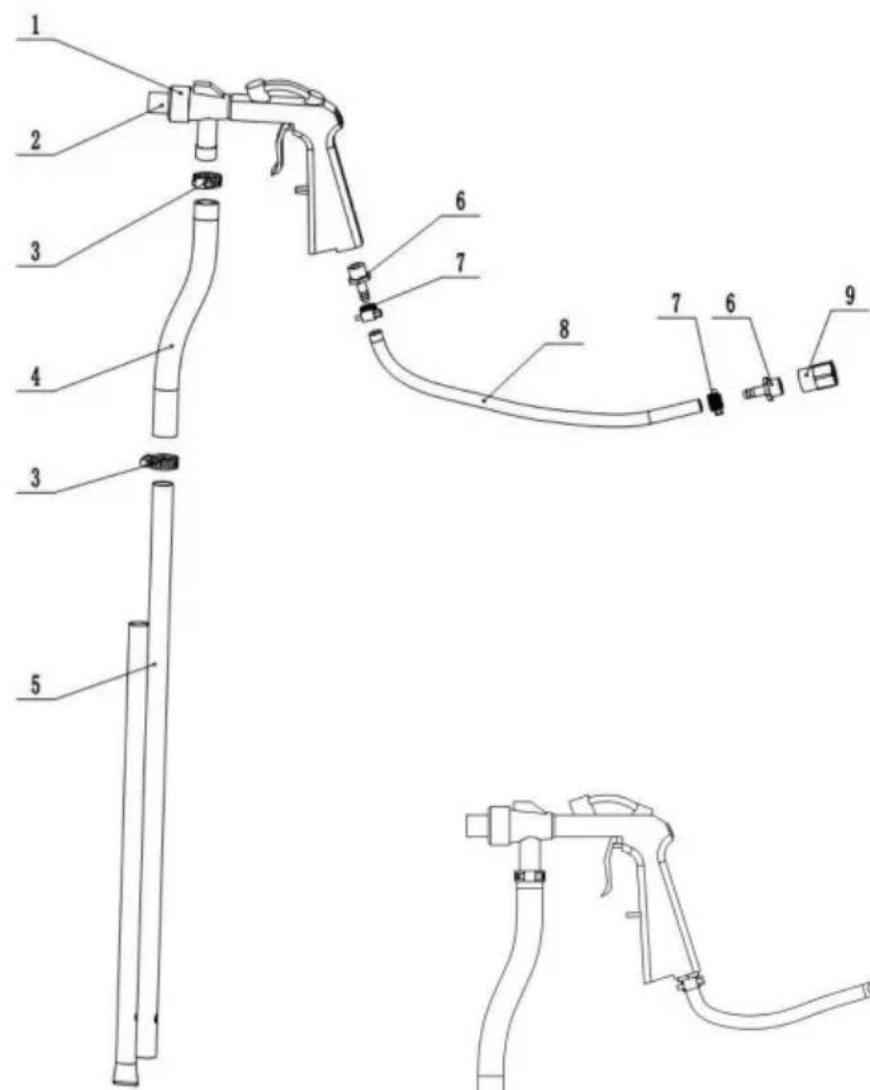

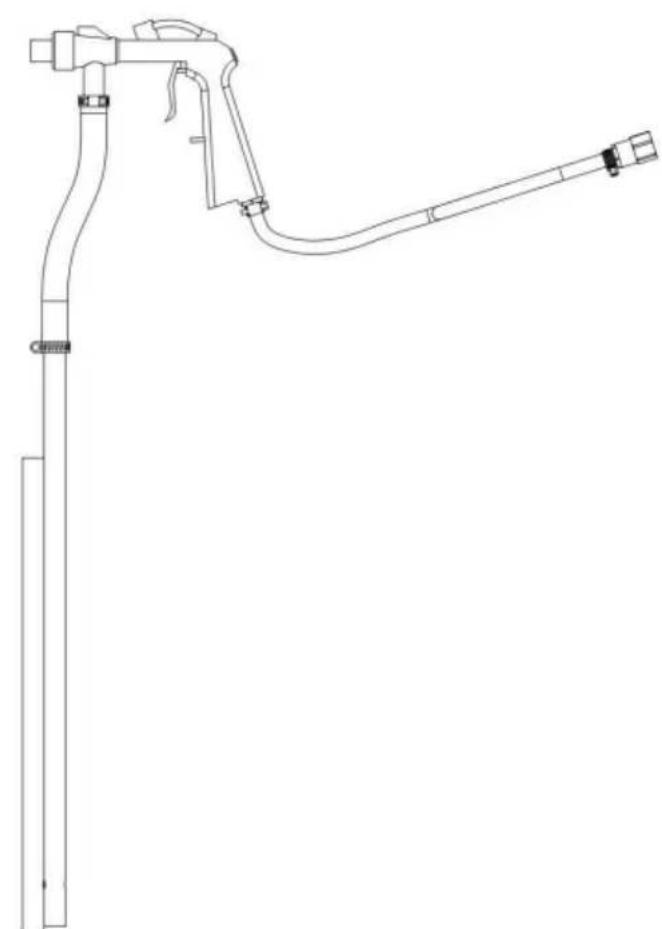

Steg 6: Montera sprängpistol

1. Anslut sandslangen (nr 4) med pistolen (nr 2), klämma fast den (nr 3). Anslut sandröret (nr 5) i sandslangen och klämma fast den ordentligt.
2. Anslut luftslangen (nr 8) med pistolen och klämma (nr 7) fast den. Anslut sedan luftkontakten (nr 6), innergänga kontakt (nr 9). Linda 5 cirklar teflontejp vrid medurs på luftanslutningen för att undvika läckage.

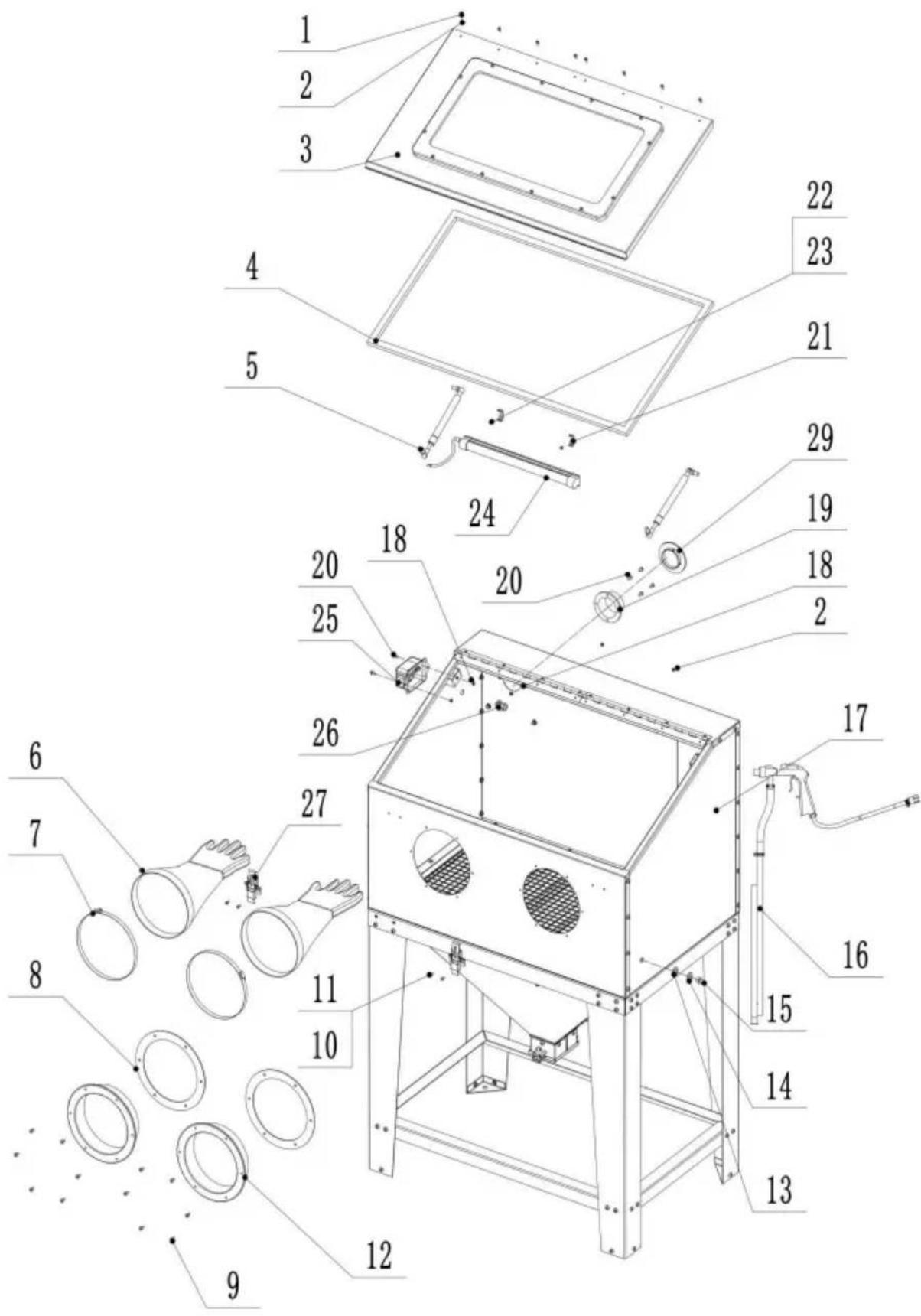

Steg 7: Montera en hel maskin

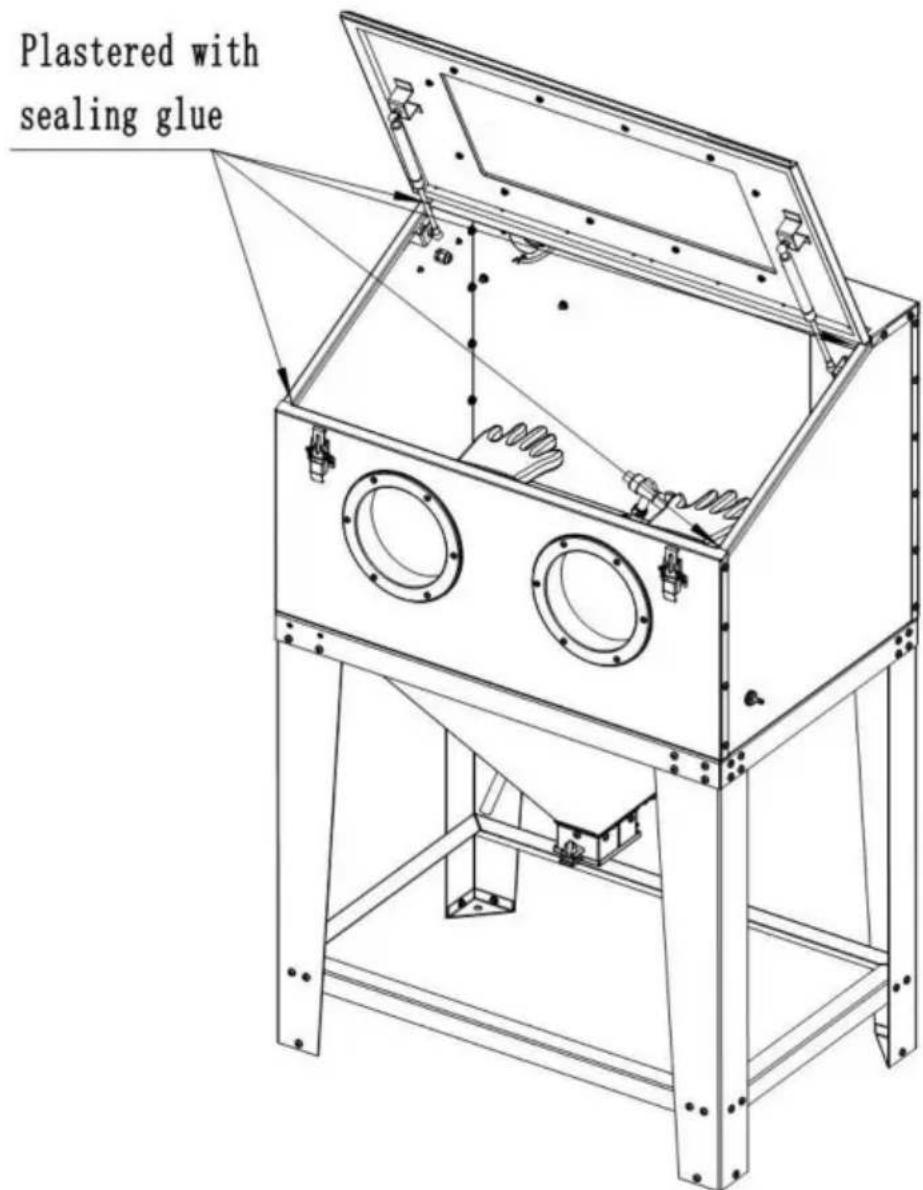

Notera: Applicera tätningsmedel vid skarven mellan de fyra hörnen och låt torka i 24 timmar innan användning.

1. Installera sandblästringspistolen (nr 6) inuti skåpet (nr 17), sätt i gummit (nr 14) och metallbricka (nr 13) till luftanslutningen (nr 15). Sätt sedan in främre höger skåplatta och skruva med innergänga kontakt. Observera att linda in teflontejpen för anslutning om det behövs, för att säkerställa att ingen luft läcker.
2. Montera handskfästet (nr 12) med gummibricka (nr 8) på den främre skåpplattan med ST4.8*14 skruvar (nr 9). Fäst handskarna (nr 6) på plastkanten och klämma fast (nr 7) dem ordentligt. Den bör manövreras från insidan.
3. Installera dörrskåpet (nr 27) i den främre skåpplattan med M4*10 skruv (nr 10) och mutter (nr 11).
4. Fäst lampklammorna (nr 21) på den bakre skåpplattan med M4*10 skruv (nr 22) och mutter (nr 23). Lås lampan (nr 24), sätt in lampkabeln i tätningsskarven (nr 26), sätt in skarven i hålet på vänster skåpplatta och skruva fast den. Anslut lampkabeln till switchboxen (nr 25) och fixera boxen på skåpet med M5*10 skruv (nr 20) och mutter (nr 18).
5. Montera flänsen (nr 19) med M5*10 skruv (nr 20) och muttern (nr 18) på den bakre skåpplåten om ingen dammuppsamlare behövs och skruva de andra fyra hålen. Om dammsamlare är fäst, inget behov av att installera fläns, bara skruva de fyra flänshålen.
6. Montera topplattan med visningsfönster (nr 3) på gångjärnet med M4*10 skruv (nr 1) och mutter (nr 2).
7. Fäst gasfjädern (nr 5) på visningsfönstret och skåpet.
8. Stick fast tätningsskummet (nr 4) runt insidan av visningsfönstret.

Notera:

1. Tätningsskarven ska skruvas loss, sätt sedan i trådarna och skruva igen.
2. Luftfjäderns rostfria delar ska vara nedåtriktade.

LUFTKRAV:

För bästa resultat rekommenderar vi en bra 5HP luftkompressor. En liters munstycke/luftstråle Combo används med en 3HP luftkompressor.

DELLISTA

Nej	namn	Antal.	Nej	namn	Antal
1 triangulär matta		4 32	Teflontejp		1
2 munstycken (5, 6, 7)		3 33	silikon	tätningsmedel	1
3 Tätningsfog		1 34	Gasfjäder		2
4 Switchbox		1 35	Fläns		1
5 Trattlåda		1 36	Flänssskydd		1
6	Sprängpistol (med 1 munstycke+1 luftkontakt)	1	37	Innergänga kontakt1/4"	1
7 Tätningssskum 3M		1	38	Sandslang	1
8 Lampklämma		2 39	Sandör		1
9 LED-lampa		1	40	Skyddsfilm av plexiglas 3
10 Dörrskålçp		2 41	Fönsterbåge		1
11 plexiglas (med 1 film)		1	42	Fönsterskiva	1
12 Främre skåplatta		1	43	Nätram	1
13 Bakre skåplatta		1 44	Arbetsnät		1
14 Överskålçsplatta		1	45	Liten trattplatta	2
15 Höger skåplatta		1	46	Vänster ben	2
16 Vänster skåplatta		1	47	Höger ben	2
17 Benram		1	48	Luftslang	1
18 Lång förstvning		2 49	Tätningssskum		1
19 kort förstvning		2 50	Luftkontakt1/4-Ø6		2
20 Gångjärn		2 51	Handske (par)		1
21 Handskfixare		2 52	Luftintagslock		1
22 Handsklåmma		2 53	Transformator		1

23	Handskixeringsbricka	2 54	Manual	1
24	Korsskruv med pannhuvud M4*10	26 55		Tvärförsänkt skruvM4*10
25	Korsskruv med pannhuvud M5*25	12 56	Klämma Ø16-Ø25	2
26	Sexkantsflänsmutter M5	18 57	Klämma Ø8-Ø12	2
27	Korsskruv med pannhuvud M5*10	6 58		Korsskruv med pannhuvud M6*12
28	Korsskruv med pannhuvud M6*35	14 59		Korsskruv ST4.8*14
29	Sexkantsflänsmutter M6	129 60	Sexkantsmutter M4	28
30	Tvärskruv M6*8 20 61 Gummibricka Ø12,5			1
31	Stålbricka Ø6	14 62	Stålbricka Ø13	1

Viktig notering:

1. Av logistiska skäl kan få metallplåtar bli något deformerade, som kunde korrigeras med enkla verktyg. Normalt är det lätt gjort. Men om någon kontaktar kundtjänst om korrigeringen fortfarande inte är på plats efter att du försökt. Kundtjänstpersonalen kommer att tillhandahålla rätta lösningar i tid.
2. Tätningsskummet kan punkteras med en skruvmejsel innan montering för att underlätta monteringen av skruvar (hålen skulle vara dolda av tätande skum).

FCC-information

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt inte uttryckligen godkänd av parten ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna, dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsanläggning.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen

garanti att störningar inte kommer att inträffa i en viss installation. Om det har denna produkt orsakat skadliga störningar på radio eller TV

mottagning, vilket kan bestämmas genom att stänga av och på produkten, uppmuntras användaren att försöka korrigera störningen av en eller flera av de följande åtgärder.

Rikta om eller flytta mottagningsantennen. - Öka avståndet mellan produkten och mottagaren. - Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten. Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad genom indikerar att produkten kräver separat avfallsinsamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkten märkt som sådan får inte kasseras med normala hushållsapparater

avfall, utan måste lämnas till en insamlingsplats för återvinning av el- och elektroniska apparater.
