BEDIENUNGSANLEITUNG SBC220BF Vevor
Technischer Support und E-Garantiezertifikat www.vevor.com/support
Sandstrahlschrank MODELL: SBC220BF
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE

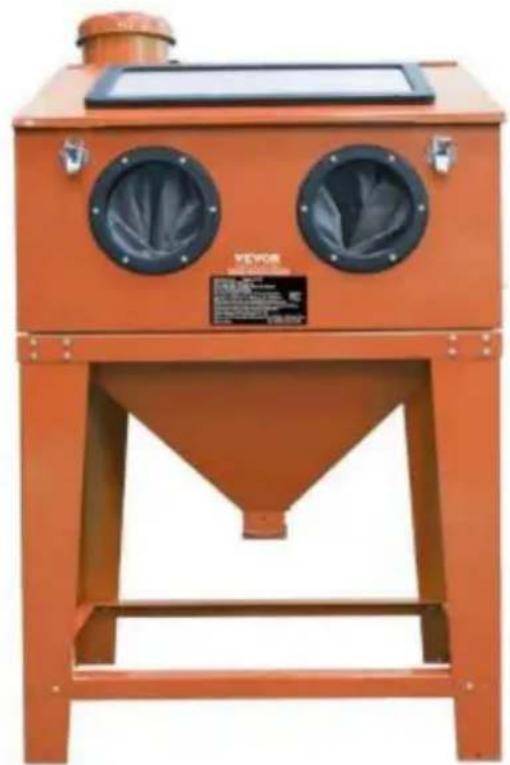

SANDSTRAHLSCHRANK
MODELL: SBC220BF

Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unseren Produkt technischen oder Software-Updates gibt.
SPEZIFIKATIONEN
| CHARAKTERISTISCH | WERT |
| Durchschnittlicher Luftverbrauch | 9,5 CFM bei 90 PSI |
| Schleifleistung | 40 Pfund |
| Sichtfenster | 570 mm (B) x 26,5 mm (H) |
| Arbeitsbereich | 828MM x 542MM x 548MM |
| Mitgelieferte Düsen | 4,5 MM, 5 MM, 6 MM, 7 MM |
| Maximaler Betriebsdruck | 40-120 PSI |
SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen
Lesen Sie die Bedienungsanleitung sorgfältig durch.
- Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Überfüllte Bänke und dunkle Bereiche erhöhen das Risiko von Stromschlägen, Bränden und Personenschäden.
- Betreiben Sie das Werkzeug nicht in explosionsgefährdeten Bereichen, in denen sich brennbare Flüssigkeiten, Gase oder Staub befinden. Das Werkzeug kann Funken erzeugen, die Staub oder Dämpfe entzünden können.
- Halten Sie Unbeteiligte, Kinder und Besucher während der Benutzung des Werkzeugs fern. Ablenkung kann zum Verlust der Kontrolle über das Werkzeug führen.
- Bleiben Sie wachsam. Beobachten Sie, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand. Arbeiten Sie nicht mit dem Werkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unaufmerksamkeit beim Bedienen des Werkzeugs erhöht das Verletzungsrisiko.
- Kleiden Sie sich richtig. Tragen Sie keine lockere Kleidung oder Schmuck. Binden Sie lange Haare zurück. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lockere Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden und die Verletzungsgefahr erhöhen.
- Vermeiden Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass der Auslöser losgelassen ist, bevor Sie das Werkzeug an die Luftversorgung anschließen.
Schließen Sie das Werkzeug erst an die Luftversorgung an, wenn es eingeschaltet ist.
- Übertreiben Sie es nicht. Achten Sie jederzeit auf den richtigen Stand und das Gleichgewicht. Richtiger Halt und Gleichgewicht ermöglichen eine bessere Kontrolle des Werkzeugs in unerwarteten Situationen.
- Verwenden Sie Sicherheitsausrüstung. Eine Staubmaske, rutschfeste Sicherheitsschuhe und ein Schutzhelm müssen den geltenden Bedingungen entsprechend verwendet werden.
- Tragen Sie immer einen Augenschutz. Tragen Sie eine ANSI-zugelassene Schutzbrille.
- Tragen Sie beim Arbeiten mit dem Werkzeug immer einen Gehörschutz. Längerer hoher Lärmpegel kann zu Hörverlust führen.
VERWENDUNG UND PFLEGE DES WERKZEUGS
- Befestigen und stützen Sie das Werkstück mit Klammern oder einer anderen praktischen Möglichkeit, um es auf einer stabilen Unterlage zu befestigen. Das Halten des Werkstücks mit der Hand oder am Körper ist instabil und kann zum Kontrollverlust führen.
- Wenden Sie keine Gewalt an. Verwenden Sie das richtige Werkzeug für die Anwendung. Das richtige Werkzeug erledigt die Arbeit besser und sicherer bei der Geschwindigkeit, für die das Werkzeug ausgelegt ist.
- Benutzen Sie das Werkzeug nicht, wenn der Schalter es nicht ein- oder ausschaltet. Ein Werkzeug, das mit dem Schalter nicht gesteuert werden kann, ist gefährlich und muss repariert werden.
- Trennen Sie das Werkzeug von der Luftquelle, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Werkzeug lagern. Solche vorbeugenden Sicherheitsmaßnahmen
das Risiko eines unbeabsichtigten Startens des Werkzeugs zu verringern. Schalten Sie die Luftzufuhr ab, lassen Sie den Druck ab und lassen Sie den Gashebel bzw. die Drosselklappe wieder los.
Schalten Sie den Schalter aus, bevor Sie den Arbeitsbereich verlassen.
- Bewahren Sie das Gerät bei Nichtgebrauch außerhalb der Reichweite von Kindern und anderen Personen auf. In den Händen ungeschulter Benutzer ist ein Werkzeug gefährlich.
- Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen, ob Teile gebrochen sind oder ob andere Zustände vorliegen, die die Funktion des Werkzeugs beeinträchtigen. Lassen Sie das Werkzeug vor der Verwendung warten. Viele Unfälle werden durch schlecht gewartete Werkzeuge verursacht. Bei Beschädigung des Werkzeugs besteht Berstgefahr.
- Verwenden Sie nur Zubehör, das vom Hersteller für dieses spezifische Werkzeugmodell vorgesehen ist. Die Verwendung von Zubehör, das nicht für die Verwendung mit dem spezifischen Werkzeugmodell vorgesehen ist, erhöht das Risiko von Verletzungen.
MONTAGE

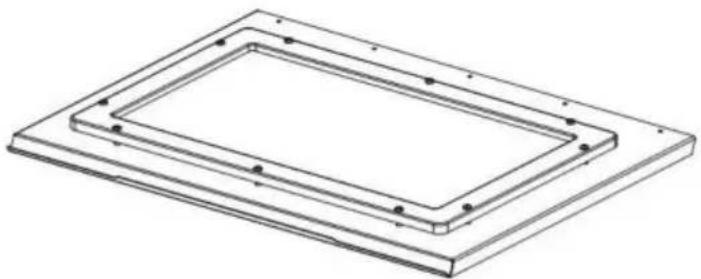

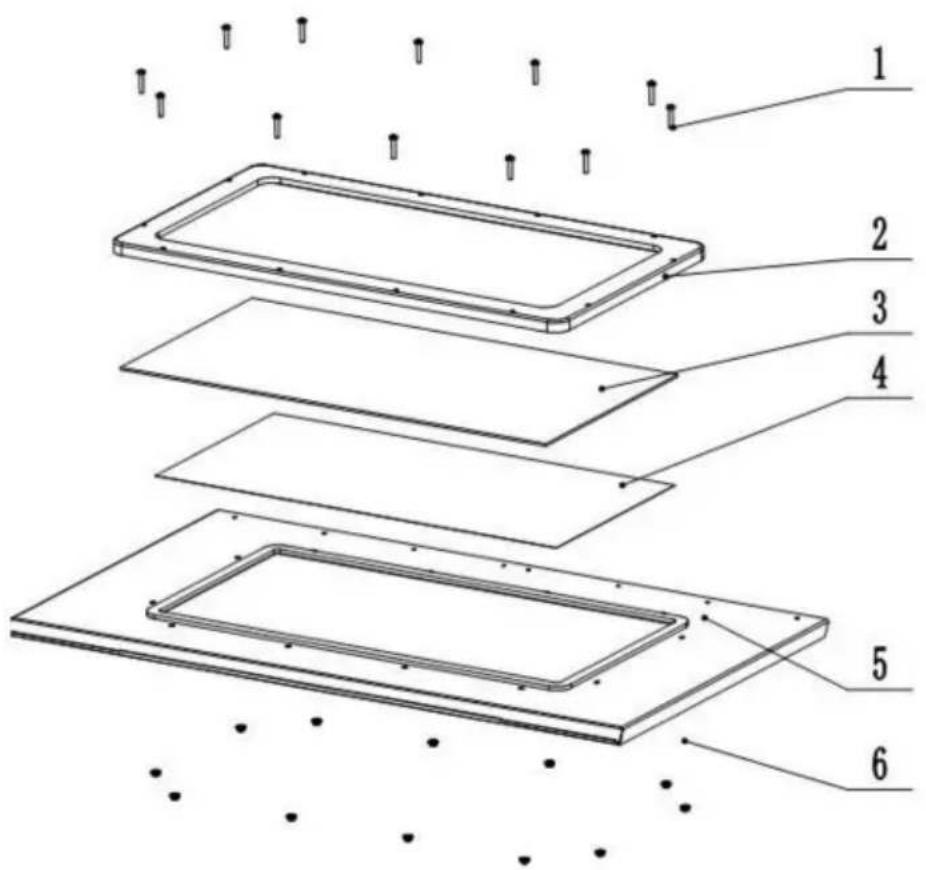

Schritt 1: Sichtfenster montieren

Legen Sie das Plexiglas (Nr. 3) und die aufgeklebte Schutzfolie (Nr. 4) auf die Fensterscheibe (Nr. 5) und decken Sie dann den Kunststoffrahmen (Nr. 2) ab. Befestigen Sie die oberen 3 Teile mit einer Kreuzkopfschraube und einer Mutter M5*25 (Nr. 1 und 6).
Hinweis:
Die Seite mit der Schutzfolie (Nr. 4) aus Plexiglas sollte nach unten zeigen.

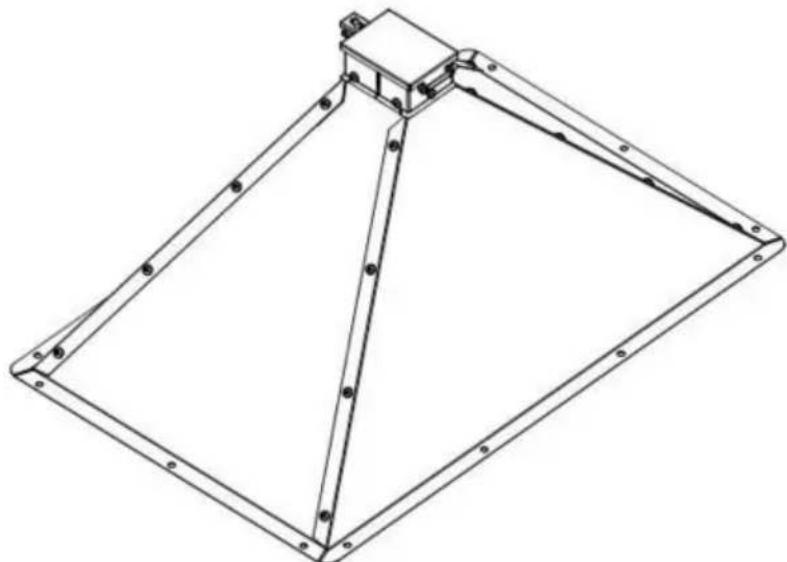

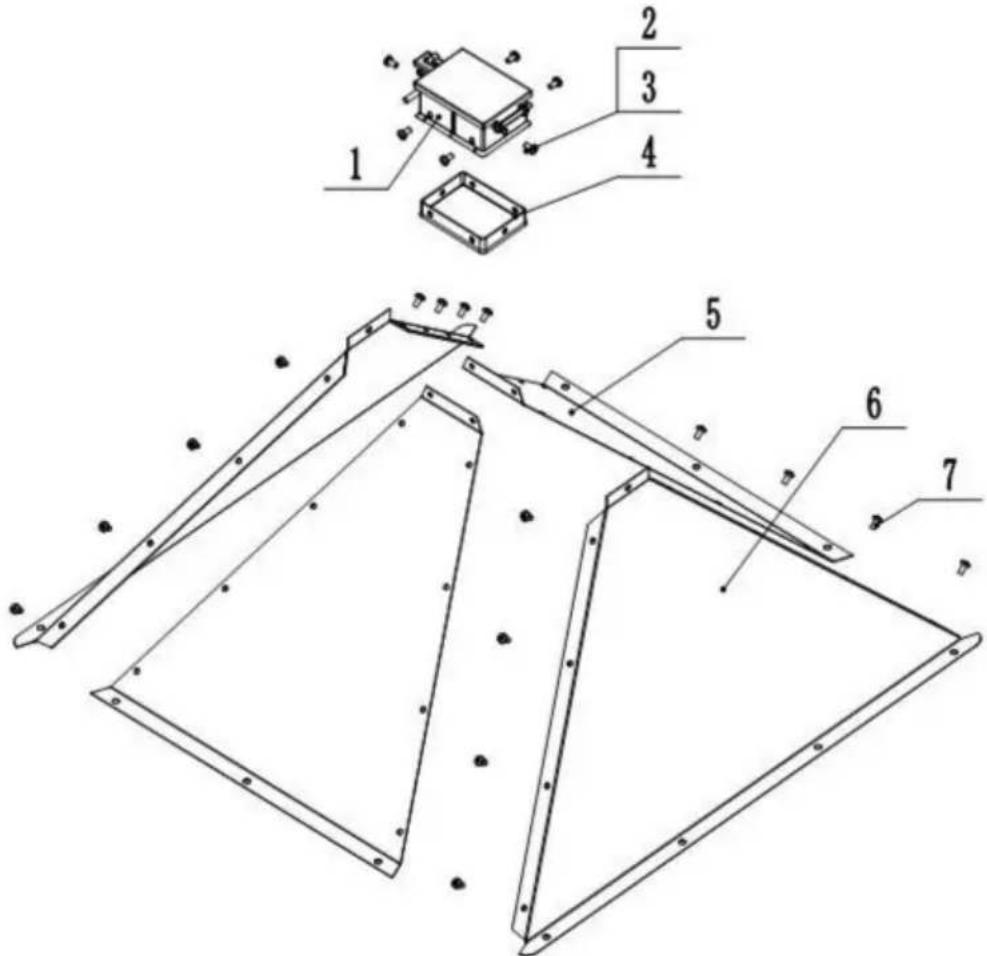

Schritt 2: Sandtrichter zusammenbauen

- Verbinden Sie die große Trichterplatte (Nr. 6) mit der kleinen Trichterplatte (Nr. 5) mit einer M6*8-Flachkopfschraube (Nr. 7), einer Unterlegscheibe und einer Mutter (Nr. 3). Umwickeln Sie die Trichtermündung mit Dichtungsschaum (2 Kreise). Befestigen Sie den Trichterkasten (Nr. 1) mit dem Trichter mit einer M6*12-Flachkopfschraube (Nr. 2) und einer Flanschmutter (Nr. 3).

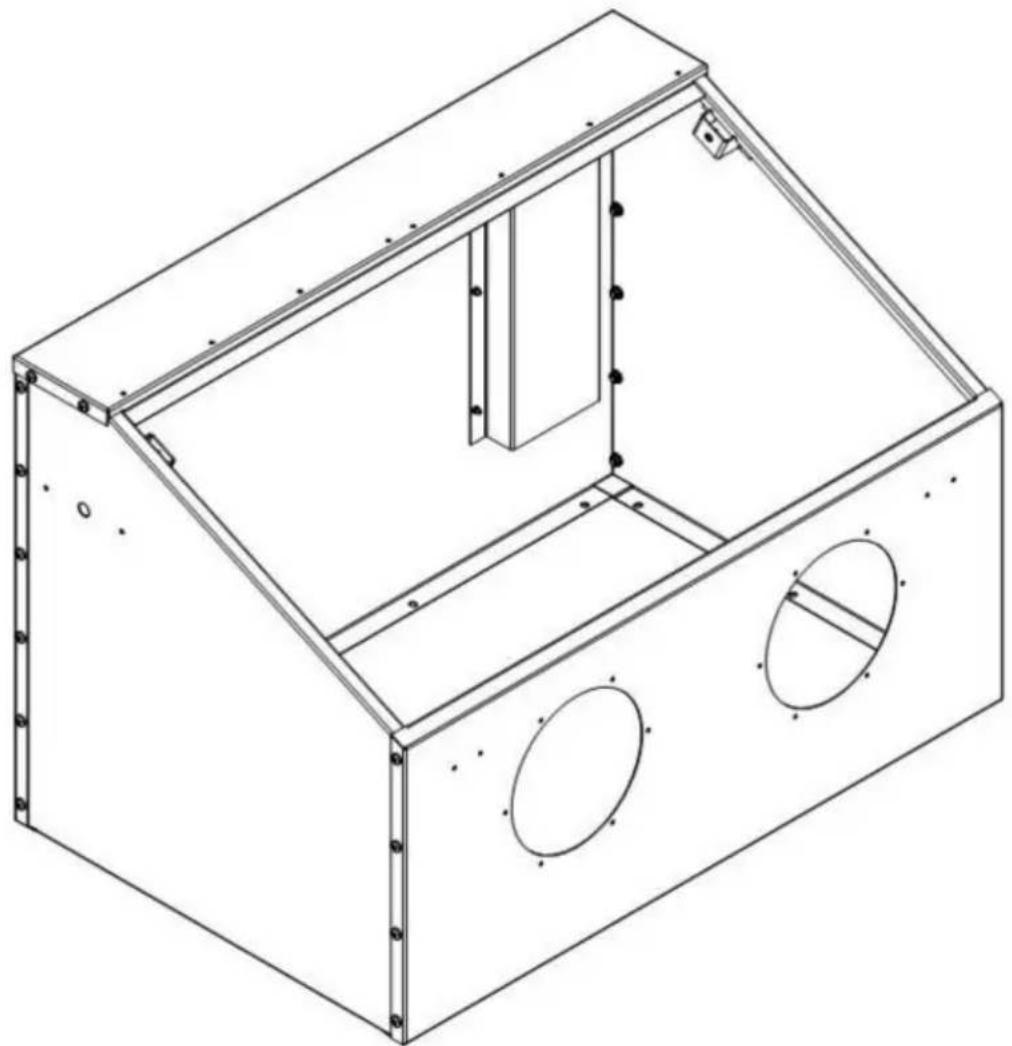

Schritt 3: Schrank zusammenbauen

- Verbinden Sie die linke Schrankplatte (Nr. 5) und die rechte Schrankplatte (Nr. 2) mit der hinteren Schrankplatte (Nr. 1) mit M6*12-Schrauben (Nr. 8).
- Verbinden Sie die Frontplatte (Nr. 3) mit der linken und rechten Schrankplatte mit einer M6*12-Schraube.
- Befestigen Sie die obere Schrankplatte (Nr. 4) mit den hinteren, linken und rechten Schrankplatten mit M6*12-Schrauben.
- Befestigen Sie die Lufteinlassabdeckung (Nr. 7) mit einer M4*10-Schraube an der Rückplatte.
- Schrauben Sie die 4 Löcher in der Rückplatte mit M6*8-Schrauben (Nr. 11 und 9).
Hinweis: Die 4 Löcher bereiten die Montage des Staubsammlers vor. Wenn Sie den Staubsammler montieren, blockieren Sie die Flanschlöcher mit Schrauben, bevor Sie arbeiten.

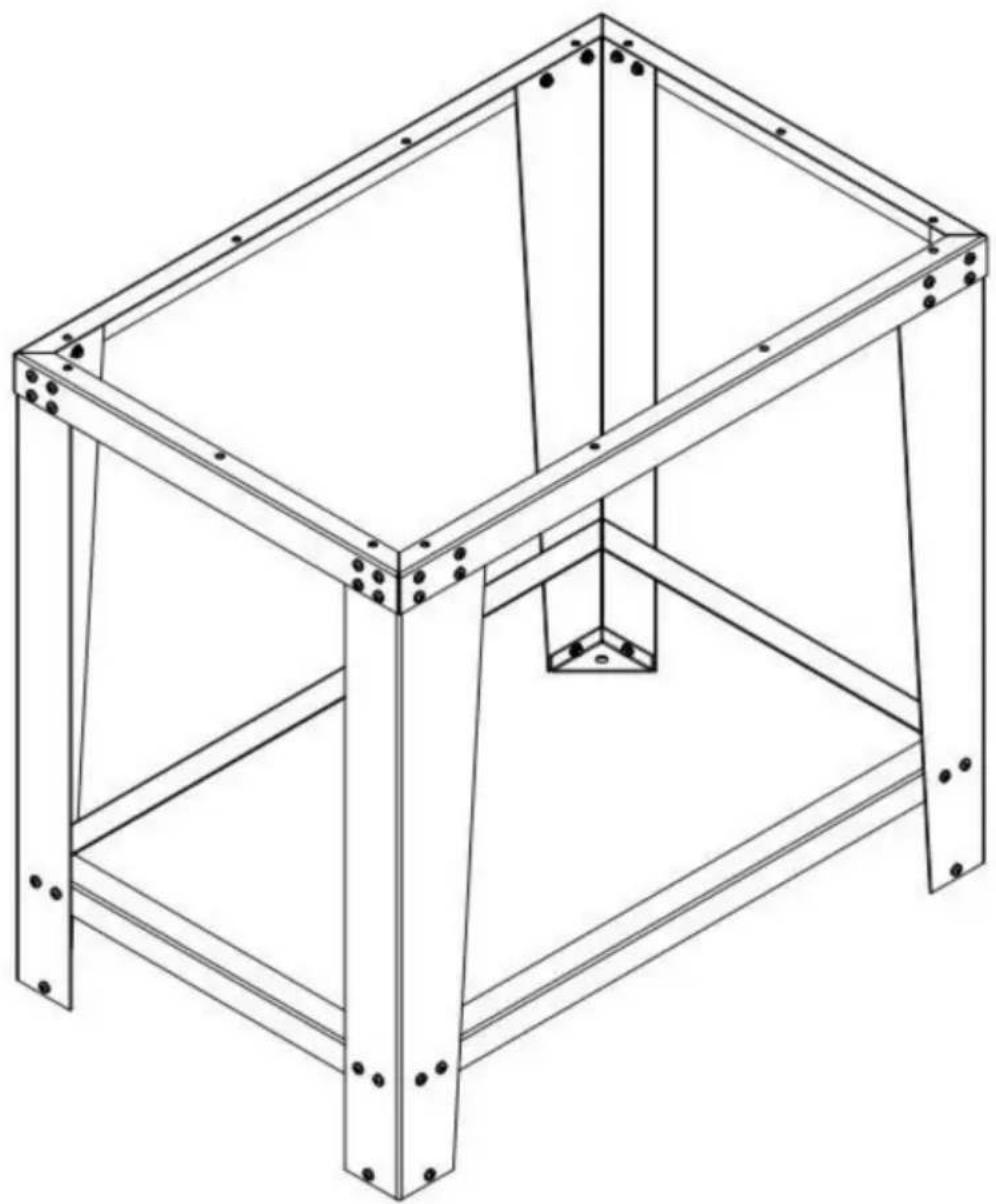

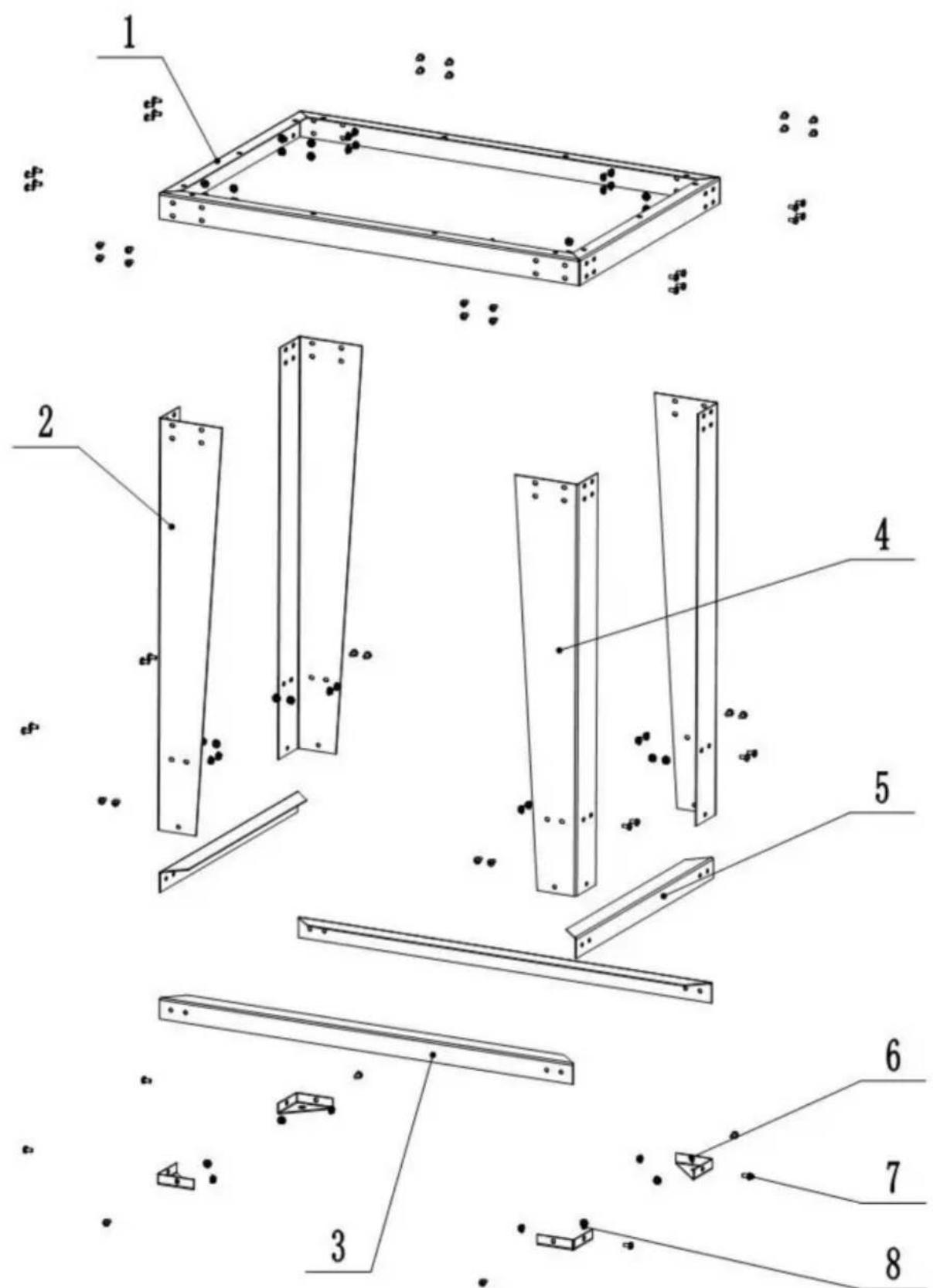

Schritt 4: Beine zusammenbauen

- Befestigen Sie das Dreieck (Nr. 6) mit der Schraube M6*12 (Nr. 7) und der Flanschmutter (Nr. 8) an den Beinen (Nr. 4).
- Befestigen Sie das linke (Nr. 22) und das rechte Bein (Nr. 24) mit der Schraube M6*12 am Beinrahmen (Nr. 21).
Flanschmutter.
- Befestigen Sie die lange Versteifung (Nr. 3) und die kurze Versteifung (Nr. 5) mit Schrauben an den vier Beinen M6*12 und Flanschmutter.

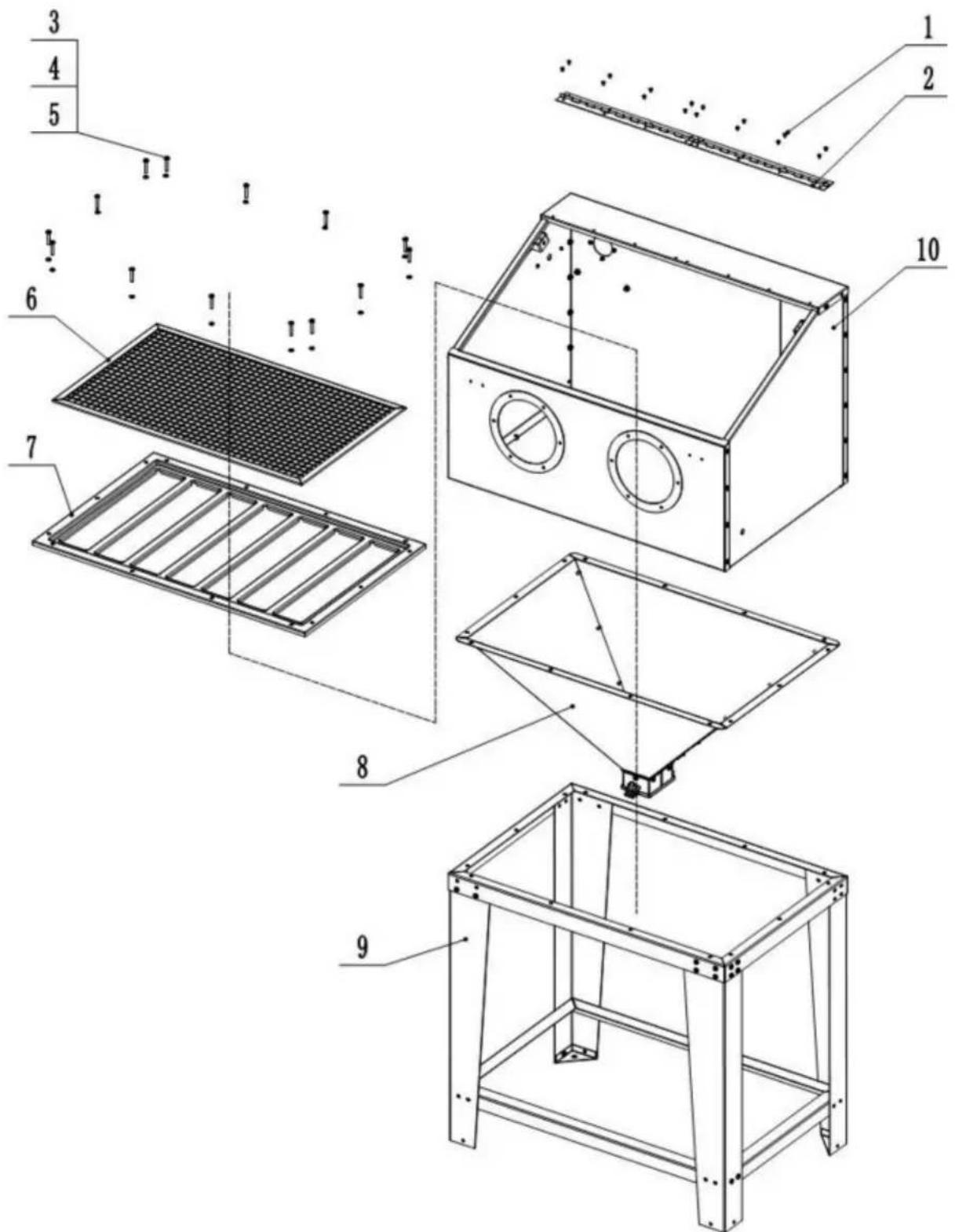

Schritt 5: Schrank und Beine zusammenbauen

- Setzen Sie den Sandtrichter (Nr. 8) in den Beinrahmen (Nr. 9) ein.
- Setzen Sie den gesamten Schrank (Nr. 10) in den Beinrahmen ein.
- Setzen Sie den Netzrahmen (Nr. 7) in den Schrank ein und befestigen Sie ihn mit den Beinen mit der Schraube M6*35 (Nr. 3), Unterlegscheibe (Nr. 4) und Mutter (Nr. 5).
- Legen Sie das Arbeitsnetz (Nr. 6) in den Schrank.

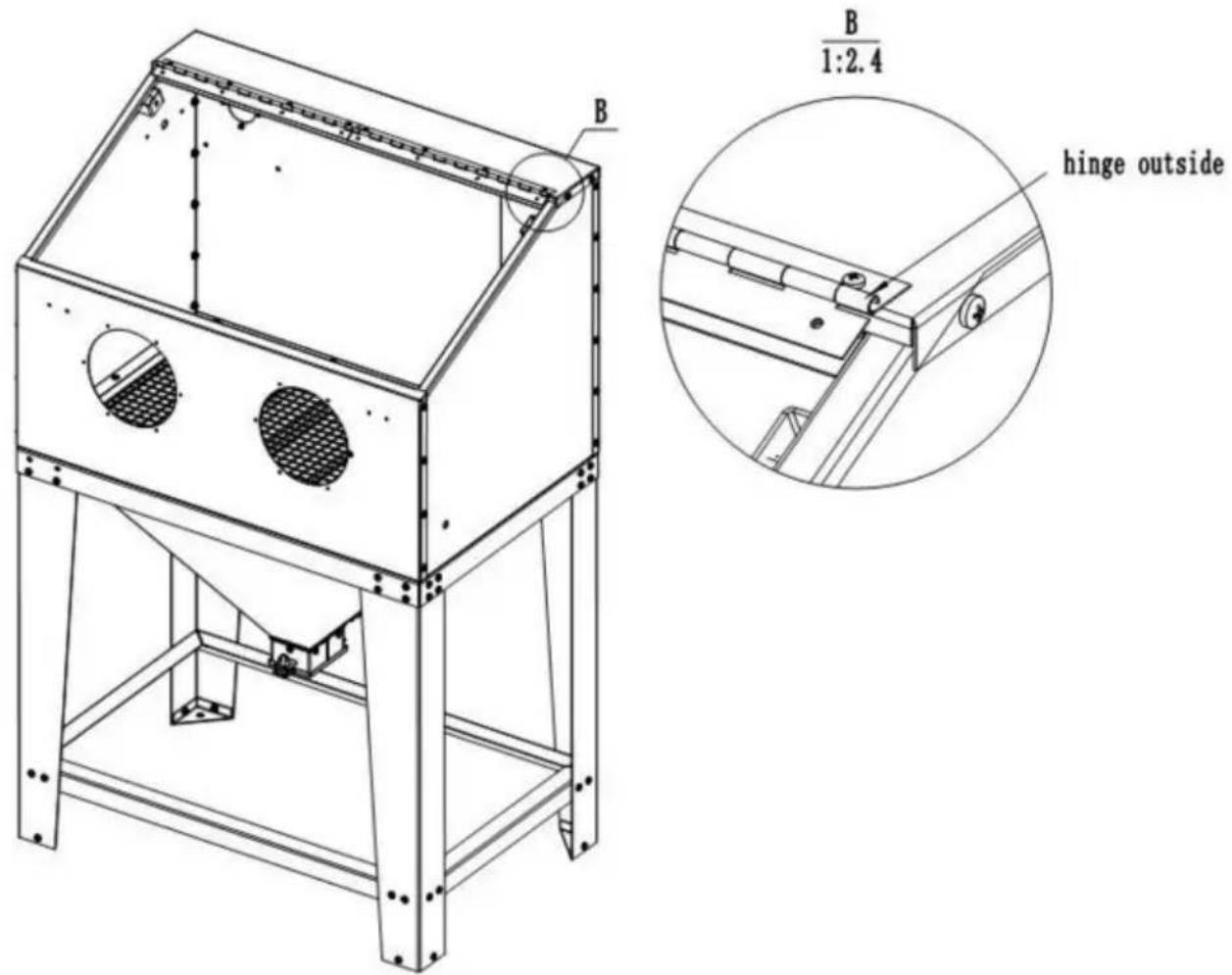

- Befestigen Sie die Scharniere (Nr. 2) mit der Schraube M4*10 und einer Mutter am Schrank.
Hinweis: Bitte achten Sie beim Zusammenbau des Scharniers auf die Richtung (siehe Abbildung).

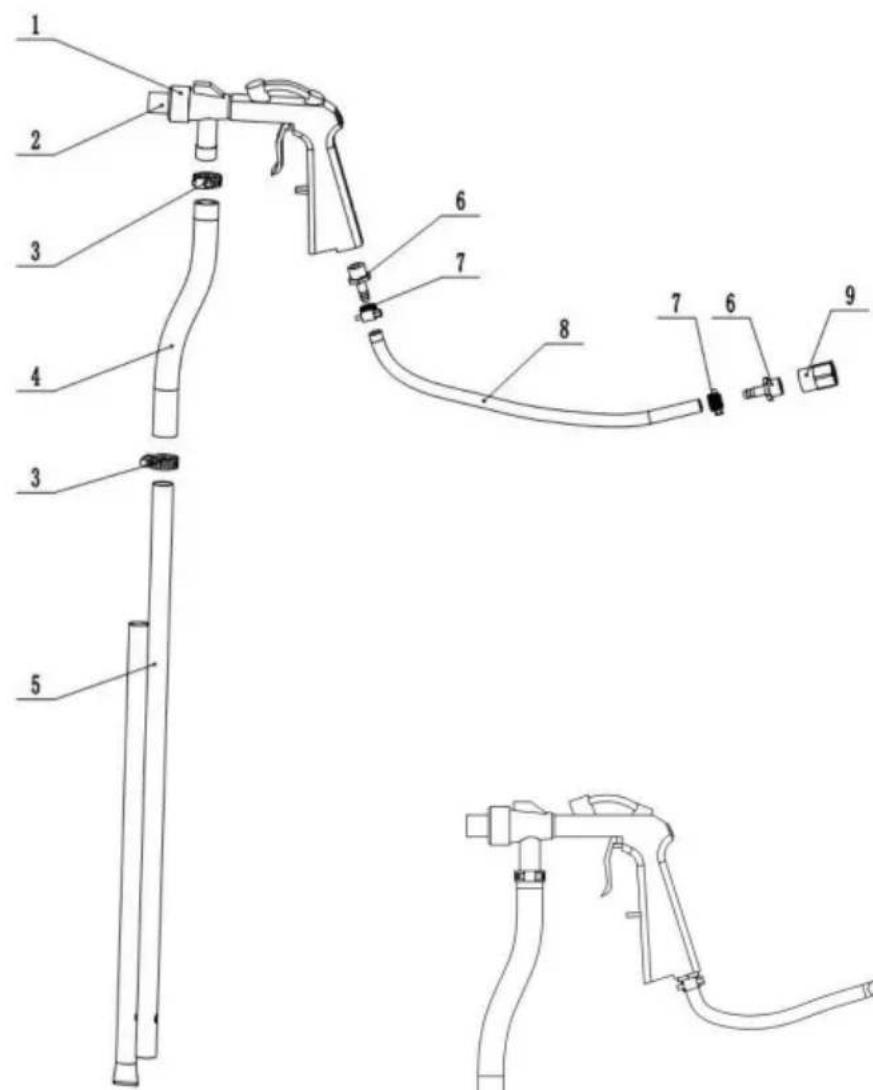

Schritt 6: Strahlpistole zusammenbauen

- Sandschlauch (Nr. 4) mit Pistole (Nr. 2) verbinden, festklemmen (Nr. 3). Sandrohr anschließen (Nr. 5), in den Sandschlauch einführen und festklemmen.
- Luftschlauch (Nr. 8) mit Pistole verbinden und festklemmen (Nr. 7). Dann Luft anschließen: Anschluss (Nr. 6), Innengewindeanschluss (Nr. 9). Bitte wickeln Sie 5 Kreise Teflonband. Drehen Sie den Luftanschluss im Uhrzeigersinn, um ein Auslaufen zu vermeiden.
Schritt 7: Die komplette Maschine zusammenbauen
Hinweis: Dichtmittel an den Verbindungsstellen der vier Ecken auftragen und 24 Stunden trocknen lassen vor Gebrauch.

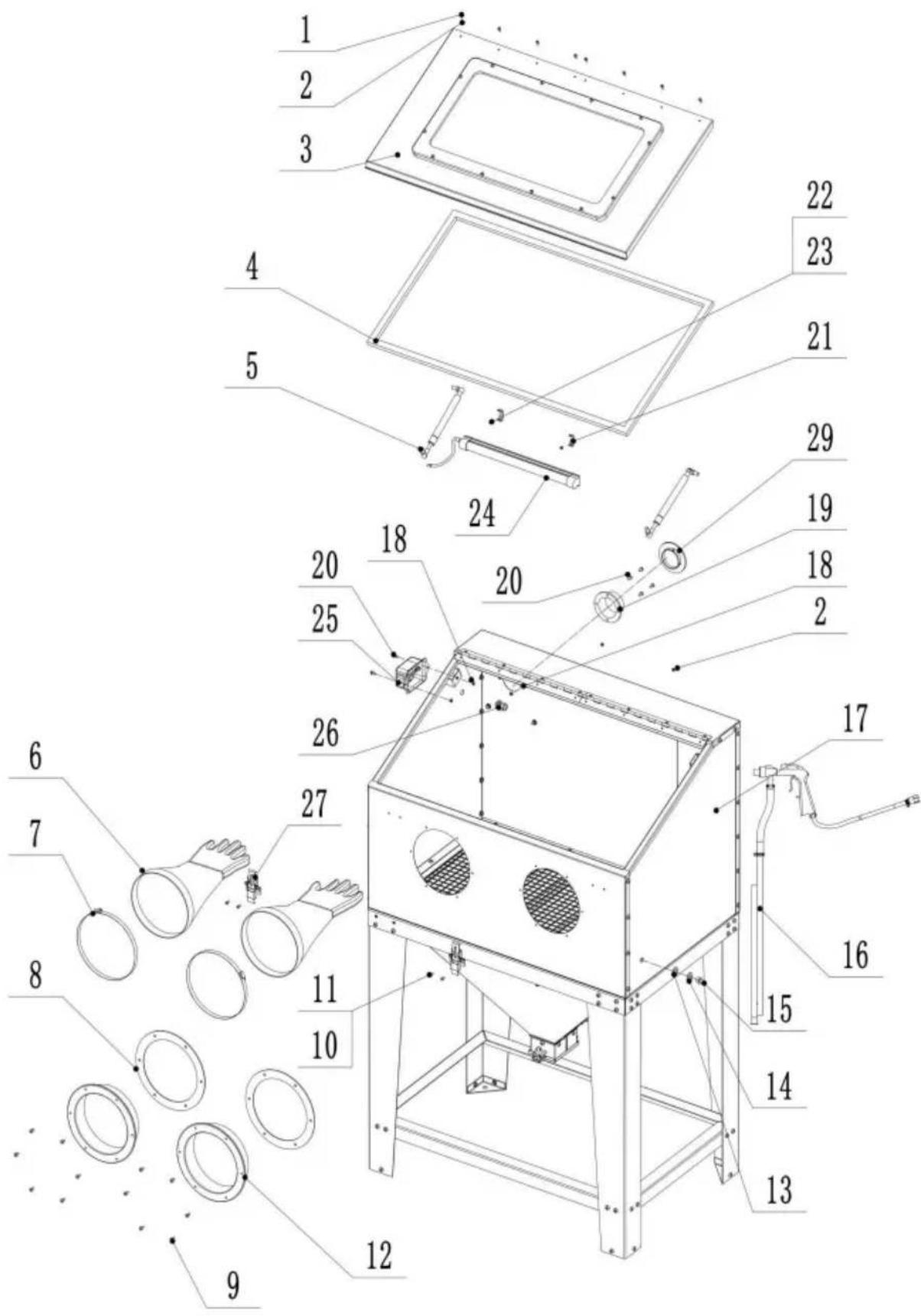

- Installieren Sie die Sandstrahlpistoleneinheit (Nr. 6) im Gehäuse (Nr. 17) und legen Sie den Gummi ein.
(Nr. 14) und Metallscheibe (Nr. 13) am Luftanschluss (Nr. 15) befestigen. Dann einführen von
Loch der rechten Schrankplatte einführen und mit Innengewinde verschrauben.
Bitte beachten Sie, dass Sie bei Bedarf das Teflonband für den Anschluss umwickeln müssen, um sicherzustellen, dass keine Luft entweicht (Leckage).
- Montieren Sie den Handschuhhalter (Nr. 12) mit der Gummischeibe (Nr. 8) am Frontgehäuse.
Befestigen Sie die Platte mit ST4,8*14-Schrauben (Nr. 9). Befestigen Sie die Handschuhe (Nr. 6) an der Kunststoffkante.
und klemmen Sie sie fest (Nr. 7). Die Bedienung sollte von innen erfolgen.
- Installieren Sie den Türschließer (Nr. 27) mit einer M4*10-Schraube (Nr. 10) in der vorderen Schrankplatte.
und Mutter (N011).
- Befestigen Sie die Lampenclips (N2 21) mit der M4*10-Schraube (N2 22) an der hinteren Gehäuseplatte und
Mutter (N23). Verriegeln Sie die Lampe (N24), stecken Sie das Lampenkabel in die Dichtungsfuge (N26).
Führen Sie das Gelenk in das Loch der linken Schrankplatte ein und schrauben Sie es fest. Verbinden Sie die
Lampenkabel zum Schaltkasten (N2 25) und befestigen Sie den Kasten mit einer M5*10-Schraube am Schrank
(N2 20) und Mutter (N2 18).
5. Installieren Sie den Flansch (N2 19) mit der M5*10-Schraube (N2 20) und der Mutter (N2 18) an der hinteren Gehäuseplatte,
wenn kein Staubsammler vorhanden ist, und verschrauben Sie die anderen vier Löcher. Wenn ein Staubsammler vorhanden ist,
ist kein Flanschanbau nötig, einfach die vier Flanschlöcher anschrauben.
- Befestigen Sie die obere Platte mit Sichtfenster (N2 3) mit einer M4*10-Schraube am Scharnier (No 1) und Mutter (No 2).
- Befestigen Sie die Gasfeder (№ 5) am Sichtfenster und am Schrank.
- Kleben Sie den Dichtungsschaum (N 4) rund um die Innenseite des Sichtfensters auf.
Notiz:
- Die Dichtungsmuffe muss abgeschraubt werden, dann die Drähte einfahren und wieder festschrauben.
- Die Edelstahlteile der Luftfeder sollen nach unten zeigen.
LUFTBEDARF:
Für optimale Ergebnisse empfehlen wir einen eigenen 5-PS-Luftkompressor. Ein kleiner
Die Kombination aus Dus und Luftstrahl wird mit einem 3-PS-Luftkompressor verwendet.
LISTE DER EINZELTEILE
| NEIN | Name | Menge. | NEIN | Name | Menge |
| 1 Dreiecksmatte | 4 32 | Teflonband | i | ||
| 2 Düse (5, 6, 7) | 3 33 | Silikondichtmasse | 1 | ||
| 3 Dichtfuge | 1 34 | Gasfeder | 2 | ||
| 4 Schaltkasten | 1 35 | Flansch | 1 | ||
| 5 Trichterbox | 1 36 | Flanschdeckel | 1 | ||
| 6 | Strahlpistole (mit 1 Düse+1 Luftanschluss) | 1 | 37 | Anschluss mit Innengewinde1/4 Zoll | 1 |
| 7 Dichtungsschaum 3M | 1 | 38 | Sandschlauch | 1 | |
| 8 Lampenclip | 2 39 | Sandrohr | 1 | ||
| 9 LED-Lampe | 1 | 40 | Plexiglas-Schutzfolie 3 | ||
| 10 Türschließfach | 2 41 | Fensterrahmen | 1 | ||
| 11 Plexiglas (mit 1 Folie) | 1 | 42 | Fensterplatte | 1 | |
| 12 Vordere Schrankplatte | 1 | 43 | Netzrahmen | 1 | |
| 13 Hintere Gehäuseplatte | 1 44 | Arbeitsnetz | 1 | ||
| 14 Obere Schrankplatte | 1 | 45 | Kleine Trichterplatte | 2 | |
| 15 Rechte Schrankplatte | 1 | 46 | Linkes Bein | 2 | |
| 16 Linke Schrankplatte | 1 | 47 | Rechts Bein | 2 | |
| 17 Beinrahmen | 1 | 48 | Luftschlauch | 1 | |
| 18 Lange Versteifung | 2 49 | Dichtschaum | 1 | ||
| 19 kurze Versteifung | 2 50 | Luftanschluss 1/4-Ø6 | 2 | ||
| 20 Scharnier | 2 51 | Handschuh (Paar) | 1 | ||
| 21 Handschuhrfixierer | 2 52 | Lufteinlassabdeckung | 1 | ||
| 22 Handschuhrklemme | 2 53 | Transformator | 1 | ||
| 23 Unterlegscheibe zum Fixieren von Handschuhen | 2 54 | Handbuch | 1 | ||
| 24 | Kreuz-Flachkopfschraube M4*10 | 26 55 | Kreuzversenkt SchraubeM4*10 | 2 | |
| 25 | Kreuzschlitzschraube M5*25 | 12 56 | Schelle Ø16-Ø25 | 2 | |
| 26 | Sechskantflanschmutter M5 | 18 57 | Schelle Ø8-Ø12 | 2 | |
| 27 | Kreuz-Flachkopfschraube M5*10 | 6 58 | Kreuz-Flachkopfschraube M6*12 | 95 | |
| 28 | Kreuz-Flachkopfschraube M6*35 | 14 59 | Kreuzschneidende Schraube ST4,8*14 | 12 | |
| 29 | Sechskant-Flanschmutter M6 | 129 60 | Sechskantmutter M4 28 | ||
| 30 | Kreuzschlitzschraube M6*8 20 61 Gummischeibe Ø12,5 | 1 | |||
| 31 | Stahlscheibe Ø6 | 14 62 | Stahlscheibe Ø13 | 1 | |
Wichtiger Hinweis:
- Aus logistischen Gründen kann es bei einigen Blechen zu leichten Abweichungen kommen, die verformt sind und mit einzelnen Mitteln korrigiert werden können. Normalerweise ist es leicht gemacht. Bitte wenden Sie sich jedoch an den Kundendienst, wenn die Korrektur immer noch nicht vorhanden ist, nachdem Sie es versucht haben. Die Mitarbeiter des Kundendienstes werden für Sie die richtigen Lösungen rechtzeitig bereitstellen.
- Der Dichtungsschaum kann vorher mit einem Schraubenzieher durchstochen werden, um die Montage zu erleichtern (die Löcher wären durch Dichtschaum verdeckt).
