Type de produit	Sableuse abrasive à réservoir sous pression
Marque	Vevor
Modèle	FF-Q903
Volume du réservoir	20 gallons (environ 75,7 L)
Capacité abrasive suggérée	33 L
Pression de travail	60-110 psi (max 125 psi)
Consommation d'air	6-25 CFM
Alimentation	Air comprimé
Tuyau d'air recommandé	1/2 po de diamètre intérieur minimum
Fonctions principales	Décapage de peinture, rouille, nettoyage de surfaces métalliques, préparation de surfaces
Matériaux abrasifs compatibles	Sable (non recommandé), Black Beauty, grenaille d'acier, billes de verre, oxyde d'aluminium, granulés plastique
Sécurité	Porter lunettes de sécurité, protection auditive, gants, respirateur approuvé NIOSH ; ne pas dépasser 125 psi
Entretien	Vidanger le compresseur, nettoyer le filtre, vérifier les joints, remplacer les buses usées, inspecter le tuyau abrasif
Pièces détachées	Buses en céramique, tuyau abrasif, joints uréthane, vannes, adaptateurs, colliers de serrage
Réparabilité	Pièces remplaçables par un technicien qualifié ; utilisation de pièces de rechange d'origine
Dimensions (approx.)	Non spécifiées dans la notice
Poids (approx.)	Non spécifié dans la notice
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Informations générales	Fabriqué en Chine ; importé par divers représentants (UE, UK, AU, US)

FOIRE AUX QUESTIONS - FF-Q903 Vevor

Comment assembler la sableuse Vevor FF-Q903 ?

Suivez les étapes du manuel : assemblez le collecteur d'admission avec le manomètre et le papillon des gaz, fixez le filtre piège à eau, installez la vanne de sortie abrasive, montez la valve DEADMAN avec la buse, connectez le tuyau abrasif, fixez les roues et le pied. Serrez toutes les connexions.

Quelle pression d'air utiliser pour le sablage ?

La pression de travail recommandée est de 60 à 110 psi. Ne dépassez jamais 125 psi pour éviter tout risque d'éclatement. Ajustez la pression selon l'abrasif et la buse.

Comment charger les abrasifs dans le réservoir ?

Portez un équipement de protection complet. Fermez la vanne d'alimentation en air, ouvrez la valve DEADMAN pour dépressuriser, retirez le bouchon de remplissage, insérez l'entonnoir et versez l'abrasif sec jusqu'aux 3/4 du réservoir maximum. Refermez hermétiquement.

Pourquoi le débit d'abrasif est-il faible ou nul ?

Causes possibles : réservoir vide, abrasif humide, pression d'air insuffisante, vanne de dosage fermée, buse bouchée, tuyau abrasif plié ou obstrué. Vérifiez chaque point et ajustez la vanne de dosage.

Comment entretenir la sableuse après utilisation ?

Vidangez le réservoir d'abrasif, purgez l'air comprimé, nettoyez le filtre piège à eau, inspectez le tuyau abrasif pour les ampoules, remplacez les joints usés, et vidangez le compresseur d'air quotidiennement.

Quels types d'abrasifs recommandez-vous ?

Utilisez des abrasifs secs comme Black Beauty, grenaille d'acier, billes de verre, oxyde d'aluminium ou granulés plastique. Évitez le sable siliceux en raison des risques de silicose.

Quelles sont les mesures de sécurité essentielles ?

Portez toujours des lunettes de sécurité, une protection auditive, des gants épais et un respirateur à adduction d'air approuvé NIOSH. Ne laissez jamais la machine sous pression sans surveillance et ne dépassez pas 125 psi.

Comment vidanger l'eau du compresseur d'air ?

Ouvrez le robinet de purge au bas du compresseur pour évacuer l'eau. Effectuez cette opération quotidiennement, surtout par forte humidité, afin d'éviter l'agglomération des abrasifs.

Que faire si la buse se bouche pendant le sablage ?

Arrêtez immédiatement, dépressurisez le système, retirez la buse et nettoyez-la. Utilisez une buse de plus grand diamètre ou réduisez la vanne de dosage pour éviter les obstructions. Assurez-vous que l'abrasif est sec.

Comment remplacer la buse en céramique ?

Dépressurisez la machine, dévissez l'écrou-chapeau de la buse, retirez l'ancienne buse, insérez la nouvelle et revissez l'écrou. Serrez à la main. Vérifiez l'absence de fuites avant utilisation.

MODE D'EMPLOI FF-Q903 Vevor

Assistance technique et certificat de garantie électronique www. vevor. com/support

RÉSERVOIR DE SABLEUSE ABRASIF

MODÈLE : FF-Q903

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous.

Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

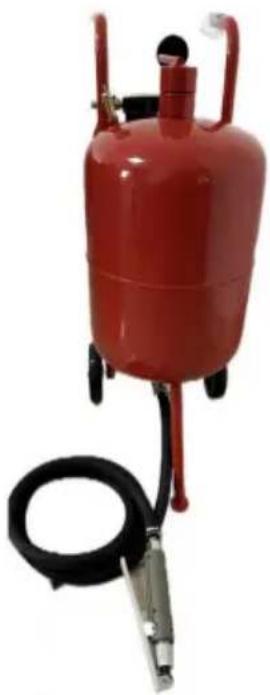

SABLEUSE ABRASIVE

RÉSERVOIR

MODÈLE : FF-Q903

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas

à nous contacter : Support technique et certificat de garantie électronique www. vevor. com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologique ou logicielles sur notre produit.

	Avertissement-Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
	Portez toujours des lunettes de sécurité approuvées par l'ANSI lorsque vous travaillez avec des outils et du matériel.
	Portez des lunettes de protection.
	Portez une protection auditive. Portez des gants de protection.
	La conformité est une certification de sécurité CE et Royaume-Uni.

Avertissements et précautions de sécurité

Merci d'avoir utilisé ce produit. Afin de vous assurer que vous pouvez utiliser le

machine correctement, lisez attentivement ces instructions avant de l'utiliser et conservez-les

correctement pour référence future. Veuillez vous assurer de lire les précautions et la sécurité

règles de cette page pour garantir votre utilisation en toute sécurité. Ce manuel décrira les avertissements de sécurité

et précautions, fonctionnement, entretien et nettoyage. Les avertissements et

les instructions examinées dans ce manuel ne peuvent pas couvrir toutes les conditions possibles et

situations qui peuvent survenir. La prudence et le bon sens ne font pas partie intégrante de cela

produit, car nous pensons que les utilisations seront conformes à ces codes.

Veuillez lire TOUTES les instructions avant d'utiliser votre machine.

1. Gardez la zone de travail propre. Les zones encombrées sont propices aux blessures.

2. Observez les conditions de la zone de travail. N'utilisez pas les machines dans des endroits humides ou mouillés.

Ne pas exposer à la pluie. Gardez la zone de travail bien éclairée. N'utilisez pas le produit dans le

présence de gaz ou de liquides inflammables.

1. Éloignez les enfants. Les enfants ne doivent jamais être autorisés dans la zone de travail. Ne

laissez-les manipuler des machines, des outils ou des rallonges.

1. Rangez le matériel inutilisé. Lorsqu'ils ne sont pas utilisés, les outils doivent être stockés dans un endroit sec

pour empêcher la rouille. Verrouillez toujours les outils et gardez-les hors de portée des enfants.

1. Utilisez le bon outil pour le travail. N'essayez pas de forcer un petit outil ou accessoire pour faire le travail d'un outil industriel plus grand. Il existe certaines applications pour lequel cet outil a été conçu. Il fera le travail mieux et de manière plus sûre au rythme pour lequel il était destiné. Ne modifiez pas cet outil et n'utilisez pas cet outil pour un un but pour lequel il n'était pas destiné.

2. Habillez-vous correctement. Ne portez pas de vêtements amples ni de bijoux car ils pourraient se coincer pièces mobiles.

Des vêtements de protection non conducteurs et des chaussures antidérapantes sont recommandé lorsque vous travaillez. Portez un couvre-cheveux restrictif pour contenir les cheveux longs.

1. Utilisez une protection pour les yeux et les oreilles. Portez toujours des vêtements de sécurité contre les chocs approuvés par l'ANSI.

des lunettes de protection.

1. Entretenez les outils avec soin. Inspectez périodiquement les cordons de l'outil et, s'ils sont endommagés, faites-les les réparer par un technicien agréé. Les poignées doivent être maintenues propres, sèches et exemptes d'huile et de graisse à tout moment. Veuillez éteindre et débrancher avant entretien et nettoyage.

2. Évitez les démarrages involontaires. Veuillez éteindre la source d'air lorsque vous ne l'utilisez pas.

3. Restez vigilant. Regardez ce que vous faites, faites preuve de bon sens. Ne pas opérer n'importe quel outil lorsque vous êtes fatigué.

4. Vérifiez les pièces endommagées. Avant d'utiliser un outil, toute pièce qui apparaît endommagé doit être soigneusement vérifié pour déterminer qu'il fonctionnera correctement et remplir la fonction prévue. Vérifier l'alignement et la fixation des pièces mobiles ; toute pièce ou dispositif de montage cassé ; et toute autre condition pouvant affecter bon fonctionnement. Toute pièce endommagée doit être correctement réparée ou remplacé par un technicien qualifié. N'utilisez pas l'outil si un interrupteur ne tourne pas Marche et arrêt correctement.

5. Pièces de rechange et accessoires. Lors de l'entretien, utilisez uniquement des pièces de rechange. L'utilisation de toute autre pièce annulera la garantie. Seule utilisation accessoires destinés à être utilisés avec l'outil.

6. N'utilisez pas l'outil si vous êtes sous l'influence de l'alcool ou de drogues. Lire des étiquettes d'avertissement sur les ordonnances pour déterminer si votre jugement ou vos réflexes sont affaiblie par la consommation de drogues. En cas de doute, n'utilisez pas l'outil.

7. Entretien. Pour votre sécurité, l'entretien doit être effectué régulièrement par un technicien qualifié.

8. N'utilisez jamais la machine à proximité de matériaux inflammables.

9. Ne plongez PAS l'appareil dans l'eau ou tout autre liquide.
10. Ce produit ne peut pas être utilisé à d'autres fins. Ne convient pas à un usage commercial utiliser. UTILISATION EN INTÉRIEUR UNIQUEMENT.
11. N'utilisez pas d'alcool, d'essence, etc. comme liquide de refroidissement.
12. Gardez les spectateurs à une distance sécuritaire de la zone de travail. Toute personne entrant la zone de travail doit porter un équipement de protection individuelle. Fragments d'œuvre pièce ou d'un accessoire cassé peut s'envoler et provoquer des blessures au-delà de l'immédiateté. zone d'opération.

13. Cet appareil n'est pas destiné à être utilisé par des personnes jeunes ou infirmes, à moins que supervisé par une personne responsable pour s'assurer qu'il peut utiliser l'appareil sans encombre. Les jeunes enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Les enfants et les animaux domestiques doivent rester à l'écart du produit.

14. NE LE NETTOYEZ PAS AVEC UN MATÉRIAU ABRASIF.

15. Ne le laissez jamais sans surveillance pendant son utilisation.

Avertissement : Les avertissements, mises en garde et instructions abordés dans ce Les instructions abordées dans ce manuel d'instructions ne peuvent pas couvrir toutes les conditions et situations qui peuvent survenir. Il doit être compris par le opérateur que le bon sens et la prudence sont des facteurs qui ne peuvent pas être construits dans ce produit, mais doit être fourni par l'opérateur de l'outil.

AVERTISSEMENT DE RISQUE POUR LA SANTÉ

AVERTISSEMENT!

N'utilisez pas de pistolet à pression ALLSOURCE avant d'avoir lu ce manuel et vous comprenez son contenu et ses avertissements. Ces avertissements sont inclus pour le la santé et la sécurité de l'opérateur et de ceux qui se trouvent à proximité immédiate. Garde ça manuel pour référence future.

Poussière créée par le ponçage électrique, le sciage, le meulage, le perçage et d'autres travaux de construction les activités peuvent contenir des produits chimiques connus pour causer le cancer, des malformations congénitales d'autres troubles de la reproduction et maladies respiratoires. Quelques exemples de produits chimiques inclure:

• Plomb provenant des peintures à base de plomb
• Silice cristalline provenant des briques, du ciment et d'autres produits de maçonnerie. Arsenic et chrome provenant du bois traité chimiquement

Votre risque lié à ces expositions varie en fonction de la fréquence à laquelle vous effectuez ce type d'exposition. travail. Pour réduire votre exposition à ces produits chimiques : Travaillez dans un endroit aéré et travaillez avec des équipements de sécurité approuvés, tels que des masques anti-poussière spécialement conçu pour filtrer les particules microscopiques.

Le sablage abrasif produit des poussières nocives. Toute personne présente dans la zone de sablage doit porter un respirateur à adduction d'air correctement ajusté et correctement entretenu, approuvé par le NIOSH.

SILICOSE ET AUTRES AVERTISSEMENTS SUR LA POUSSIÈRE :

Respirer la poussière du sable siliceux peut provoquer une silicose, une maladie pulmonaire mortelle. Respirer de la poussière pendant les opérations de dynamitage peut également provoquer de l'amiantose. et/ou d'autres maladies graves ou mortelles. Un appareil approuvé par le NIOSH et bien entretenu Un respirateur de sablage abrasif à adduction d'air doit être utilisé par toute personne procédant au sablage, toute personne manipulant ou utilisant des milieux contenant des substances toxiques ou des milieux avec plus d'un point un pour cent de silice cristalline et toute personne se trouvant dans la région de la poussière. Les poussières nocives peuvent rester en suspension dans l'air pendant de longues périodes de temps après la fin du dynamitage, provoquant des blessures graves, voire la mort.

Avant de retirer le respirateur, utilisez un instrument de surveillance de l'air pour déterminer si l'atmosphère est sûre à respirer. Contactez le bureau local de l'OHSA ou du NIOSH pour déterminer le respirateur approprié pour votre application particulière.

Les respirateurs à adduction d'air n'éliminent ni ne protègent contre le monoxyde de carbone (CO) ou tout autre gaz toxique. Utilisez un appareil d'élimination du monoxyde de carbone et dispositif de surveillance avec le respirateur pour garantir un air de qualité D. Suivre toutes les normes OSHA applicables et le règlement OSHA 1910.134 (d).

CONSERVEZ CES INSTRUCTIONS

Vous aurez besoin de ces instructions pour les consignes de sécurité, le fonctionnement procédures, la liste des pièces et la garantie. Mettez-les dans un endroit sûr et sec lieu pour référence future.

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : lorsque vous utilisez des outils tels que votre compresseur d'air, qu'il soit alimenté par moteur électrique ou moteur à essence, des précautions de sécurité de base doivent toujours être suivi pour réduire le risque d'incendie, de choc électrique et de blessures corporelles. Tu devrais examinez les instructions de sécurité de votre compresseur d'air avant de commencer à abraser dynamitage avec cet outil.

Volume du réservoir	20 gallons
Pression de travail	60-110 livres par pouce carré
Consommation d'air:	6-25cfm
Capacité abrasive suggérée :	33L

Attention:

1. N'utilisez pas d'accessoires qui ne sont pas spécialement conçus et recommandé par le fabricant de l'outil.
2. Vidangez l'eau du compresseur d'air avant utilisation pour garantir que l'air est sec et évitez l'agglutination des abrasifs (médias), sinon cela ne fonctionnera pas.
3. L'une des buses en céramique a été installée sur le produit.

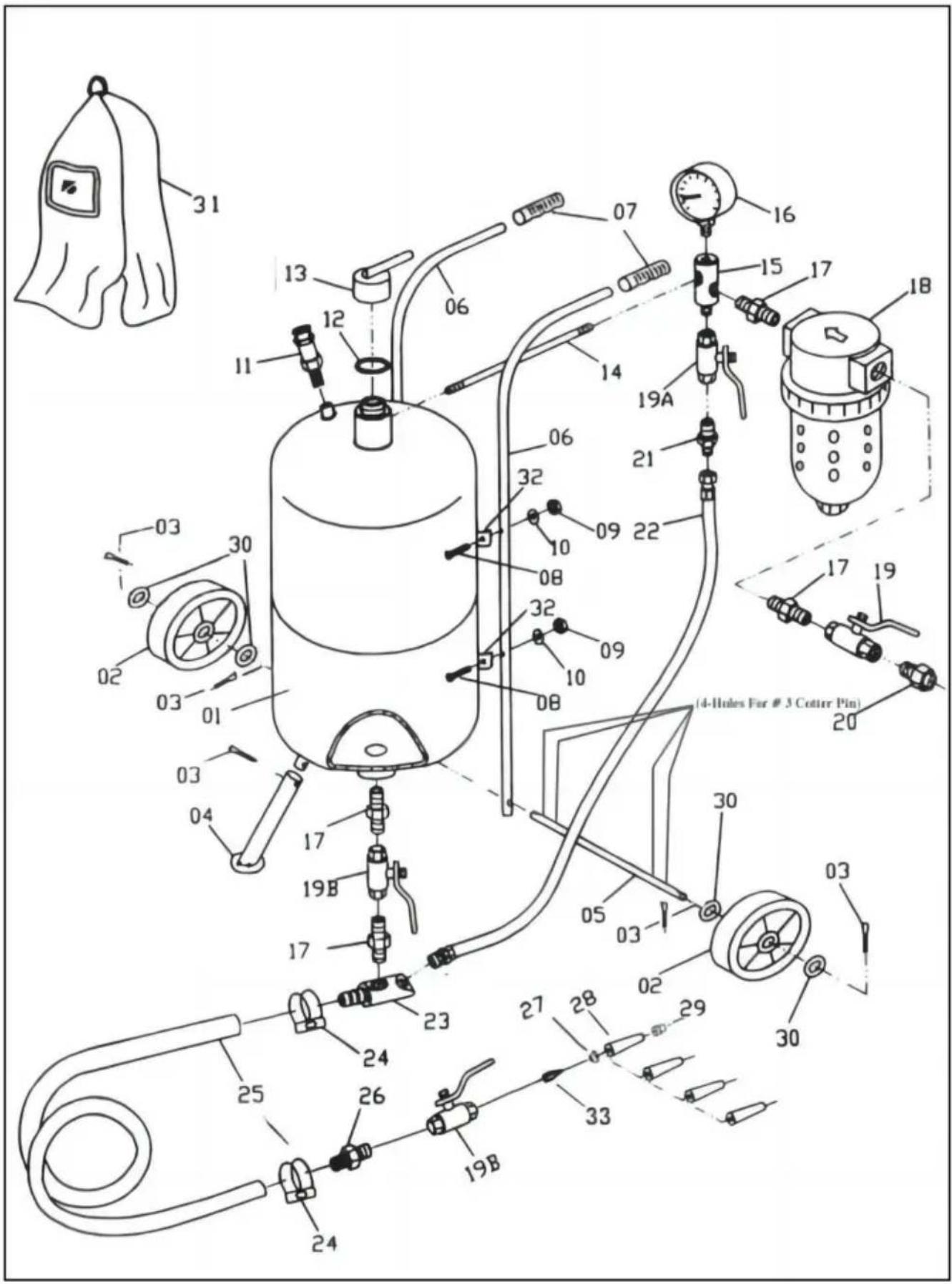

LISTE DES PIECES

1. Veuillez jeter soigneusement tous les sacs en plastique et les garder hors de portée des enfants.

et les animaux de compagnie.

1. Vérifiez tous les composants fournis conformément à la liste de ce manuel. Assurez-vous tu as toutes les pièces listées.
2. Bien que vous accordiez une attention particulière lors de la fabrication de ce produit, vous devez Soyez prudent pendant le processus d'assemblage pour éviter d'être rayé par des arêtes vives.
3. Portez des lunettes de protection et des gants de protection pendant le montage et l'utilisation.
4. Le produit doit être placé sur une surface plane.

INSTRUCTIONS DE MONTAGE

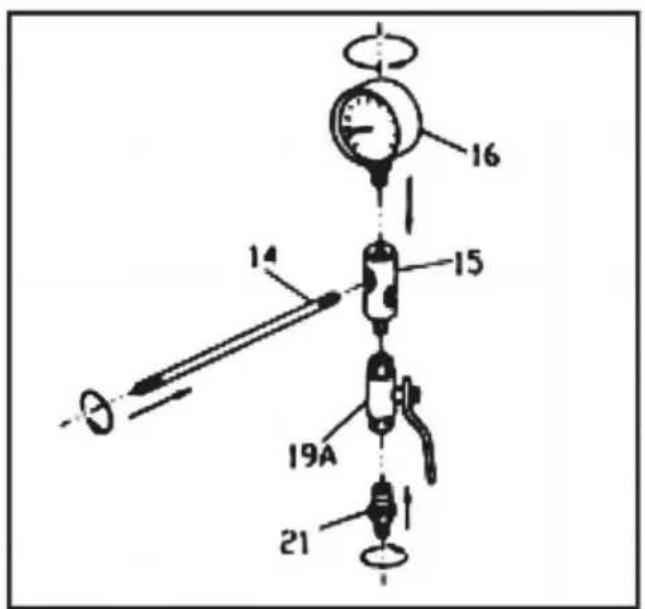

1. Reportez-vous au dessin de l'étape 1, assemblage du collecteur d'admission. Tout d'abord, attachez le manomètre (16), vers le haut du collecteur d'admission, en tournant le manomètre de manière à ce qu'il soit peut être vu sur le dessus du réservoir. Ensuite, fixez le papillon des gaz (19A) au bas du collecteur. Fixez le connecteur de mamelon (21) au papillon des gaz.

Fixez le tuyau de joint (14) au collecteur.

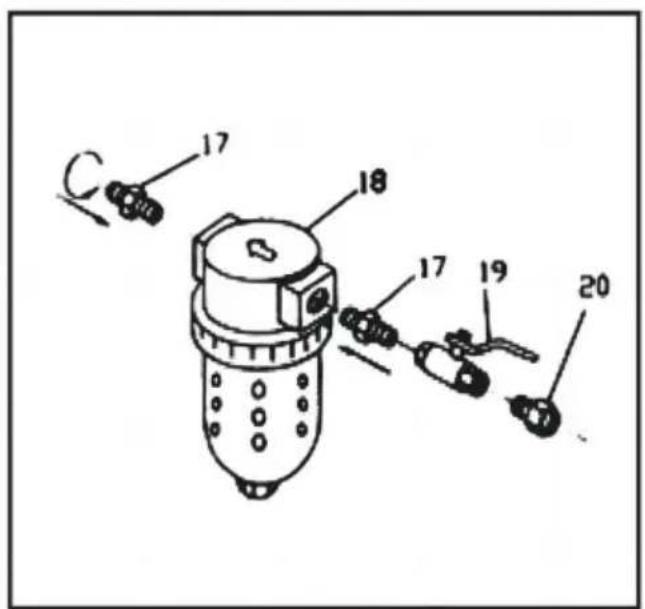

1. Reportez-vous au dessin de l'étape 2 pour assembler le filtre du piège à eau (18).

Le connecteur de tétine (17) est vissé de chaque côté du filtre. D'un côté, fixez la valve d'alimentation en air (19) au connecteur de tétine (17), puis fixez le connecteur mâle/femelle (20) à l'autre côté de la vanne d'alimentation en air. Lorsque vous êtes prêt à utiliser la sableuse abrasive, le tuyau d'air du compresseur se fixera au connecteur mâle/femelle (20).

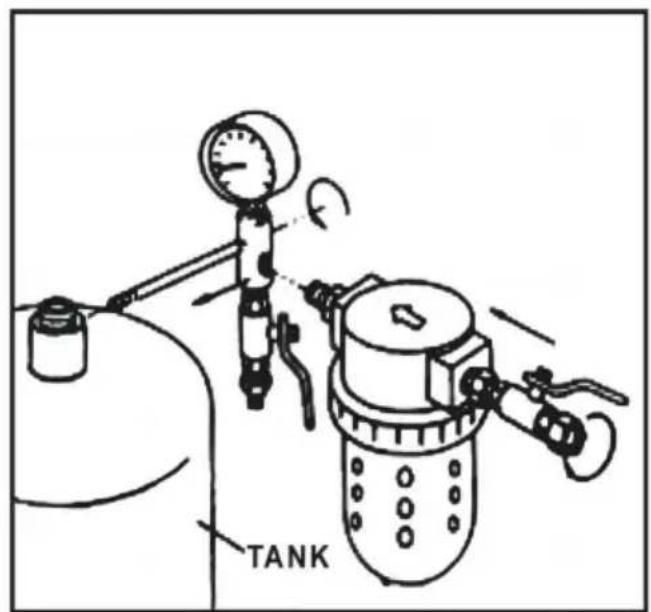

1. Placez le réservoir (01) sur une table avec les quatre clips vers le haut. Reportez-vous au dessin pour l'étape Vissez le filtre piège à eau (18) et ses pièces dans le trou sur le côté du collecteur d'admission. Vissez ensuite l'extrémité ouverte du tuyau de joint (14) avec le collecteur d'admission (15) et le manomètre (16) fixés dans le trou fileté sur le côté du tuyau de remplissage sur le dessus du réservoir. Encore une fois, assurez-vous que le collecteur et la jauge est ver 4. Référez-vous au dessin pour l'étape 4, assemblage de la valve de sortie d'abrasif dans le trou au fond du réservoir ; Fixez quatre parties, dans l'ordre : Connecteur de mamelon (17) ; vanne de dosage d'abrasif (19B) ; Raccord tétine (17) et le tuyau de sortie d'abrasif (23).

16 15 14 19A 21

step 1

C 17 18 17 19 20

step 2

TANK

step 3

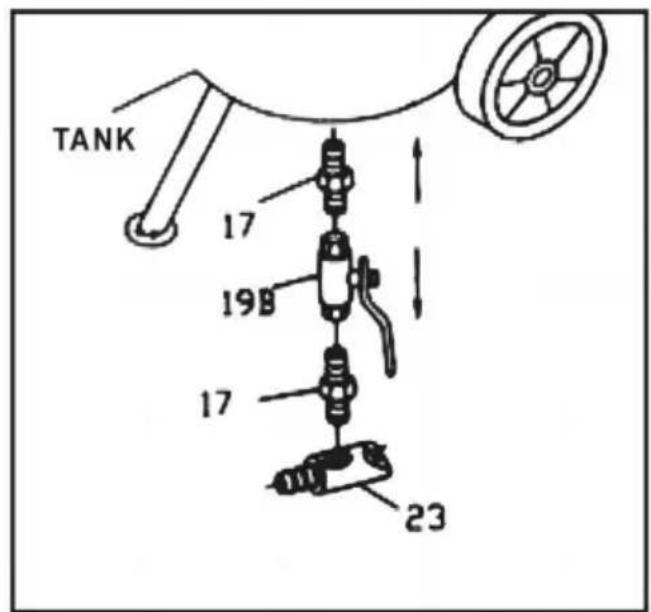

TANK 17 19B 17 23

step 4

1. Reportez-vous au dessin pour l'étape 5, assemblage de la valve DEADMAN de la buse (34). Dans Lors de ce processus d'assemblage, vous sélectionnerez l'une des quatre buses (28). Ceci n'est pas un sélection permanente, car vous pouvez changer de buses en fonction du travail effectué.

Vissez l'adaptateur (26) dans la valve DEADMAN de la buse (34). Visser le joint

(27) dans le connecteur du mamelon, puis ajoutez une buse (28) et l'écrou-chapeau de la buse (29).

1. Reportez-vous au dessin de l'étape 6 pour connecter la vanne de dosage d'abrasif.

l'assemblage (étape 4) et l'assemblage (étape 5). Faites glisser les deux colliers de serrage (24) sur

chaque extrémité du tuyau abrasif (25), appuyez sur une extrémité du tuyau sur le mamelon sur

le tuyau de sortie d'abrasif (23) et l'autre extrémité sur l'adaptateur (26). Les deux tuyaux

les extrémités doivent être fermement en place sur les mamelons. Faites glisser les colliers de serrage le long du tuyau à chaque mamelon et serrez très fermement les pinces.

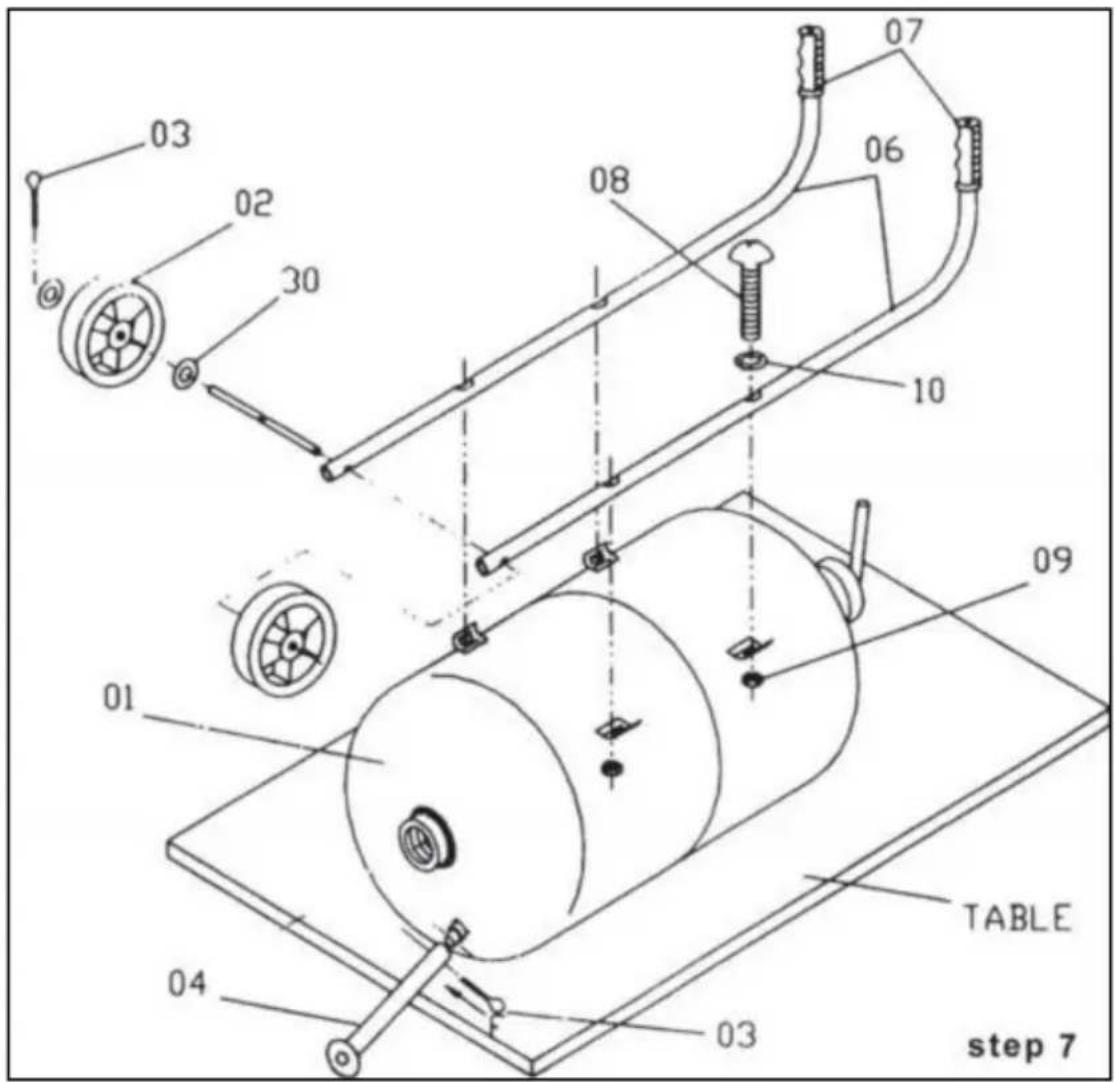

1. Fixez les deux guidons (06) au réservoir à l'aide de quatre vis à tête cylindrique (08) et quatre

rondelles (10) et quatre écrous hexagonaux (09). Remarque : gardez les extrémités courbes de la poignée vers le haut.

1. Localisez l'essieu (05) et faites-le glisser à travers les trous sur les côtés du guidon.

(06). Placer une roue (02) à chaque extrémité de l'essieu et la fixer avec

goupilles fendues (03) et rondelle (30).

1. Insérez le pied fixe (04) sur le raccord situé au fond du réservoir près du bord.

Utilisez votre dernière goupille fendue (03) pour maintenir le pied au réservoir.

1. Avant de commencer les opérations, revenez sur chaque connexion, doublez

en vérifiant que tous sont bien serrés et correctement installés.

03 02 30 08 06 10 09 01 TABLE 04 03 step 7

AVERTISSEMENT!

Débrancher le tuyau alors que l'unité est sous pression peut provoquer des blessures graves, voire la mort. Utilisez des goupilles de verrouillage de sécurité et des câbles de sécurité dans toutes les connexions de couplage pour éviter toute déconnexion accidentelle des raccords de tuyau.

Si des raccords de tuyau d'air de type à visser sont utilisés, ils doivent être sécurisés par des broches ou des fils de verrouillage de sécurité pour éviter toute déconnexion accidentelle sous pression. Le débranchement du tuyau sous pression peut provoquer des blessures graves.

PROCÉDURES DE SÉCURITÉ POUR LES SABLEUSES À PRESSION

ATTENTION : LIRE CES PROCÉDURES DE SÉCURITÉ DANS LEURS

DES PARTIES ENTIÈRES DES INSTRUCTIONS D'UTILISATION SONT DANS CELLES-CI

AVERTISSEMENTS.

Ces procédures ne visent pas à être exhaustives en raison des nombreuses variables dans le domaine du sablage abrasif. Par conséquent, nous INSISTONS que les mains, les oreilles, la bouche,

le nez et les yeux doivent être couverts à tout moment avec une protection de sécurité appropriée.

1. Ne placez pas les doigts, aucune partie du corps ou aucun composant dans le joint du bouchon de remplissage. zone lorsque la machine de sablage est sous pression. Le fait de ne pas empêcher les parties du corps la zone du bouchon de remplissage entraînerait des blessures graves.
2. Ne dépassez pas la pression de service maximale de 125 PSI. Défaut de garder une pression de service maximale inférieure à 125 PSI peut provoquer l'éclatement de la grenailleuse, entraînant la mort ou des blessures graves.
3. Toute personne présente dans la zone de dynamitage, y compris l'opérateur de l'équipement, doit correctement utiliser et entretenir un respirateur à adduction d'air approuvé par le NIOSH, même après le dynamitage A cessé. Les poussières nocives peuvent rester en suspension dans l'air pendant de longues périodes après que le dynamitage a cessé de causer des blessures ou la mort.
4. Avant d'utiliser le pistolet à pression : Mettez des lunettes de sécurité, des gants et Approuvé NIOSH. respirateur. Portez toujours ces éléments de protection lorsque vous utilisez et pendant l'entretien de votre sableuse abrasive. Bien qu'une capuche de protection soit fournie pour vous aide à vous protéger des pièces volantes lorsque vous utilisez la machine, le capot ne assurer une protection contre les particules en suspension dans l'air. Un sablage à air bien entretenu un respirateur doit être utilisé par toute personne effectuant des opérations de dynamitage.
5. Utilisez des gants épais pour protéger vos mains.
6. Utilisez des panneaux arrière pour empêcher les projections excessives de toucher quelqu'un ou quelque chose d'autre. car la poussière parcourra une longue distance. Soufflez dans une grande zone ouverte pour minimiser accumulation d'abrasifs dans les zones environnantes.
7. Ne tirez pas le réservoir de média par le tuyau abrasif et ne laissez pas le réservoir tomber. Le raccord peut se briser, rendant la machine dangereuse. Les médias et l'air sous 125 PSI ont une force destructrice très élevée. Ne laissez jamais une machine sous pression sans surveillance. Si un une urgence se produit, telle qu'un tuyau de sablage éclaté, arrêtant la machine immédiatement.
8. Vidangez l'air du réservoir par la soupape d'admission et débranchez l'alimentation avant nettoyage d'entretien de toute nature. Lors du retrait de la buse, il faut faire preuve de prudence exercé car la pression de l'air peut encore être dans le tuyau si la buse est bouchée.
9. Pour un fonctionnement sûr, effectuez la maintenance préventive recommandée sur le blaster. réservoir, unité distante et accessoires. Remplacez toutes les pièces usées avant qu'elles ne tombent en panne. Un remplacement immédiat des composants usés est requis. Défaut de remplacer l'usé

composants pourraient exposer l'opérateur ou les personnes présentes à des vitesses élevées. fluides et l'air comprimé, provoquant des blessures graves.

1. N'utilisez pas de matériaux corrosifs de quelque type que ce soit dans l'unité. Utilisez uniquement des supports propres et secs.

2. Ne raccordez pas de tuyau abrasif. L'épissure s'usera rapidement et pourrait violemment pulvériser le produit sur la zone environnante. Un tuyau de sablage usé pourrait soudainement tomber en panne éclatement, les accouplements et les porte-buses peuvent ne pas saisir correctement les éléments usés.
   Tuyau, les faisant souffler sous pression. Air comprimé et abrasif s'échapper d'un tuyau éclaté, d'un raccord ou d'un porte-buse déconnecté, pourrait causer des blessures graves.

3. Le soudage, le meulage ou le perçage sur la grenailleuse pourraient affaiblir la cuve. La pression de l'air comprimé pourrait provoquer la rupture d'une machine de sablage affaiblie, entraînant la mort ou des blessures graves. Soudage, meulage ou perçage au jet navire-machine, sans timbre du National Board R, annule l'ASME et le National certification du conseil d'administration, le cas échéant.

4. Placez toujours la machine de manière à ce que la prise soit dirigée loin de tout objet ou des personnes. Tenez-vous à l'écart du chemin de sortie de l'abrasif. Cela peut sortir à un niveau élevé rapidité. L'impact de l'abrasif sortant pourrait provoquer des blessures graves.

5. N'utilisez pas d'adaptateurs électriques qui éliminent la broche de terre sur 115 volts. bouchons. Le fait de ne pas mettre correctement la machine à la terre peut provoquer des blessures par choc électrique. et les dommages matériels. Pour aider à réduire le risque d'électricité statique et ses risques associés, toujours mettre la machine Blast à la terre.

6. N'utilisez pas cet équipement dans une zone qui pourrait être considérée comme dangereuse ou là où des gaz ou des liquides inflammables sont présents. Ne pas le faire peut provoquer un explosion entraînant des blessures graves.

7. De l'électricité statique peut être créée par l'utilisation de cet équipement. Ne pas utiliser dans cinquante pieds de toute substance explosive, potentiellement explosive, ou leurs vapeurs comme une explosion peut se produire.

8. Ne remplissez pas trop le réservoir de fluide. Ne remplissez pas à moins de 6 pouces du haut du réservoir.

9. AVANT D'OUVRIR LE RÉSERVOIR, relâchez la pression d'air sur le réservoir d'abrasif. Pour ce faire, fermez la vanne d'alimentation en air (19) et appuyez vers le bas pour ouvrir le DEADMAN. vanne(1), pour relâcher la pression dans la conduite. Assurez-vous que le manomètre du réservoir indique zéro, puis ouvrez le réservoir.

10. MAINTENIR UNE PRESSION D'AIR CORRECTE, un maximum de 110 PSI est recommandé.
    la pression ne doit pas dépasser 125PSI. Si la pression dépasse 125PSI, arrêtez tout travail
    immédiatement et débranchez le compresseur d'air pour réduire l'excès de pression.
    N'enquêtez pas sur le problème de pression du blaster tant que le manomètre n'indique pas zéro.

MODE D'EMPLOI

TECHNIQUE DE FONCTIONNEMENT :

1. Connectez le tuyau d'air à la valve d'entrée d'air. Le fabricant recommande d'utiliser un minimum
   tuyau d'air entrant de 1/2" ID L'utilisation d'un tuyau d'air inférieur à 1/2" ID limitera
   volume d'air et entraîner un mauvais fonctionnement de l'unité. Avant l'injection d'air, assurez-vous que l'air
   la vanne d'entrée et la vanne de buse sont en position OFF. Avec vanne homme mort fermée
   et bouchon de remplissage serré, valve d'entrée d'air ouverte permettant à l'air de se pressuriser. Plage de fonctionnement
   de l'unité est de 40 à 110 PSI Remarque : Pour une sélection appropriée de la buse, reportez-vous à la sélection de la buse.
   tableau à la page 11. Après avoir sélectionné correctement la buse, insérez la buse dans la base de retenue. Ensemble
   à nouveau la rondelle et faites glisser l'écrou de retenue sur la buse et serrez à la main.

2. Le Pressure Blaster est équipé d'une fermeture semi-automatique unique

conception. Le fabricant recommande un abrasif fin avec une taille de granulés similaire

à celui du sel de table. Cela garantit un débit adéquat et réduit le risque de

obstruction. Lorsque vous êtes prêt à pressuriser le récipient, tirez sur la fermeture et allumez

air entrant. La pression de l'air interne scellera la fermeture.

1. Avec la vanne de régulation de débit blaster sous pression et abrasive à la base de l'unité.

Robinet à tournant sphérique fermé et ouvert permettant à l'air de circuler à travers le tuyau de dérivation jusqu'à la base de l'unité.

Tenez ensuite le tuyau abrasif par le boîtier de retenue de la buse avec la buse dirigée vers

loin de l'unité et de l'opérateur, appuyez rapidement sur la vanne homme mort pour l'ouvrir complètement et

Ajustez la vanne de régulation à la base du réservoir pour purger l'abrasif dans le flux d'air. Lentement

ouvrez la vanne du régulateur jusqu'à ce que le matériau abrasif soit légèrement visible. Une fois le régulateur

la vanne de débit est ajustée au réglage souhaité, un réglage supplémentaire ne doit être effectué que

requis lors du changement de qualité de matériau abrasif ou lorsqu'une buse avec un

différents IDis utilisés. Si vous ouvrez trop la vanne du régulateur, le tuyau sera bouché ou

buse.

Pour de meilleures performances, la vanne Deadman doit être ouverte et fermée rapidement.

AVERTISSEMENT!

Débrancher le tuyau alors que l'unité est sous pression pourrait provoquer des blessures graves ou mort. Utilisez des goupilles de verrouillage de sécurité et des câbles de sécurité dans toutes les connexions de couplage pour aider empêcher les raccords de tuyaux de se déconnecter accidentellement.

Si des raccords de tuyaux d'air de type à visser sont utilisés, ils doivent être sécurisés par un verrou de sécurité. broches ou fils pour éviter toute déconnexion accidentelle sous pression. Tuyau une déconnexion sous pression pourrait provoquer des blessures graves.

EXIGENCES D'APPROVISIONNEMENT EN ABRASIFS POUR L'AIR

Le sablage abrasif nécessite un grand volume d'air à haute pression. L'efficacité de votre sableuse abrasive peut être affectée par l'utilisation d'un jet d'air trop petit tuyau d'alimentation, pression d'air insuffisante ou buse trop grande.

	Longueur du tuyau	ID de buseID du	tuyauPCM (110 PSI)	Utilisation d'abrasifsPar heure
3/8"	50 pieds	3/32"	6	60 livres
3/8"	25 pieds	7/64"	12	100 livres
1/2"	50 pieds	1/8"	15	150 livres
1/2"	25 pieds	9/64"	20	200 livres

Nous recommandons qu'une pression d'air comprise entre 60 et 110 PSI fournisse le meilleurs résultats.

CHARGEMENT DES ABRASIFS DANS LE RÉSERVOIR

1. Vérifiez votre abrasif pour vous assurer qu'il est sec et qu'il n'obstruera pas la vanne de dosage (19B), le tuyau de sortie d'abrasif (23), le tuyau (25) ou d'autres composants.
2. Mettez les vêtements de protection, la capuche complète et approuvés MSHA/NICOSH.
   Respirateur.
3. Tournez la vanne d'alimentation en air (19) en position d'arrêt (horizontale).
4. Appuyez vers le bas pour ouvrir la valve DEADMAN de la buse (34).
5. Surveillez le manomètre (16) et assurez-vous qu'il indique une pression nulle.
6. Retirez le bouchon de remplissage (13) du haut du réservoir. 6.
7. Insérez l'entonnoir (31) et versez l'abrasif dans l'entonnoir. Assurez-vous d'obtenir

suffisamment dans le réservoir pour faire le travail à accomplir. Mais s'il s'agit d'un gros travail, remplissez uniquement le réservoir Plein aux 3/4, et rechargez si nécessaire pour terminer le travail.

CONSEIL : si l'humidité est de 90/100%, le piège à eau (18) ne pourra pas retenir la totalité de l'humidité.

humidité dans un réservoir 3/4. Mieux vaut réduire la quantité d'abrasif, charger plus

fréquemment et videz le piège à eau plus ouvert. Cela réduira la possibilité de

obstruer le fond du réservoir ou la conduite. 8. avec la bonne

quantité d'abrasif dans le réservoir, fermer le bouchon de remplissage (13).

1. Fermez la vanne d'arrêt de la buse (198) et ouvrez la vanne d'alimentation en air (19).

2. Écoutez les fuites d'air au niveau du bouchon de remplissage lorsque vous commencez à pressuriser le réservoir depuis le

compresseur. Réparez toute fuite avant de l'utiliser.

RECOMMANDATION DU COMPRESSEUR D'AIR

Pour permettre un fonctionnement efficace de votre compresseur d'air, suivez ces directives : Utilisez un buse de plus petite taille pour contrôler la demande d'air.

1. Ne soufflez pas continuellement. Arrêtez périodiquement les opérations de dynamitage pour permettre au compresseur pour refroidir.
2. Aucun compresseur n'est conçu pour fonctionner constamment à plein régime. Utilisez 70 % de la valeur nominale sortir. Utilisez un tuyau d'air d'au moins 1/2" ou un tuyau métallique provenant de votre compresseur d'air pour le blaster. Si ton
3. Le compresseur crée une quantité excessive d'humidité, nous vous recommandons d'utiliser un piège à eau ou un séparateur d'humidité. Ouvrez le robinet de purge jusqu'à ce que l'eau coule lentement s'écoule continuellement.
4. Le compresseur d'air doit être vidangé au fond du réservoir d'alimentation par un robinet de vidange et doit être purgé quotidiennement. Il n'est pas rare d'en drainer trois ou quatre gallons d'eau du réservoir d'alimentation lors d'une journée à forte humidité. Un approvisionnement supplémentaire le réservoir aidera.
5. Gardez la poussière et les fluides créés par le jet loin du compresseur d'air. Respectez les exigences de pression d'air maximales pour le blaster et réglez votre compresseur pour fonctionner dans ces limites ou utiliser une vanne de régulation de pression pour réduire la pression de l'air dans la plage appropriée.

UTILISATION D'ABRASIFS (MÉDIAS)

1. S'il y a de l'humidité dans le support, cela finira par endommager le réservoir du blaster ou boucher le Système. Gardez le support et l'air du compresseur secs pour éviter ce problème.
2. Si le support est humide, filtrez-le et séchez-le avant de l'utiliser.
3. Ne laissez pas de support dans le réservoir après le sablage car il peut absorber l'humidité. et nuire aux performances de dynamitage.
4. Stockez le support dans un endroit sec ; gardez le support hors du sol ou des sols en béton. Mets-le sur un patin en bois.
5. Si l'humidité est excessivement élevée, il n'est peut-être pas conseillé de procéder au sablage à ce moment-là.
6. Envisagez d'utiliser différentes qualités ou différents types de supports pour éviter que la buse colmatage dû à une teneur élevée en humidité.
7. N'utilisez pas de sable.

Avertissement!

Ne remplissez pas le récipient sous pression jusqu'à moins de six (6) pouces du haut du récipient. Si un Le tuyau est accidentellement débranché pendant l'utilisation, une pulvérisation de fluide peut se produire.

Voir les AVERTISSEMENTS relatifs aux voies respiratoires au début du manuel.

Beauté noire

Black Beauty est utilisé lorsque la peinture et la rouille doivent être enlevées de l'acier, comme

Carrosseries de voitures, chars ou machinerie lourde. Black Beauty est supérieure à la silice car elle ne contient que 0,1 % de silice libre, coupe plus rapidement, peut être réutilisé, est sans humidité et ne pas emballer ni absorber l'humidité.

Grain d'acier

Les grains d'acier coupent extrêmement rapidement le métal rouillé et la peinture est difficile à enlever. Acier

Le grain est populaire car il laisse une finition très lisse. Il est également comparable en prix

à la plupart des autres abrasifs spécialisés. Steel Grit est recommandé dans les systèmes de récupération ou des armoires.

Perle de verre

La perle de verre est utilisée pour créer une finition satinée ou mate. La perle de verre est recommandée dans les systèmes de récupération ou les armoires.

Oxyde d'aluminium

L'oxyde d'aluminium est un abrasif de haute qualité qui est plus tranchant que le sable (pas

recommandé) et coupe deux fois plus vite que le sable. Il laisse une finition texturée lisse

sans fosses. L'oxyde d'aluminium est plus rugueux que les billes de verre et peut être utilisé sur

et encore et encore. C'est l'un des abrasifs les plus économiques que vous puissiez utiliser dans n'importe quel domaine.

récupérer les systèmes ou les armoires.

Grain de plastique

Principalement utilisé pour décaper l'aluminium et la fibre de verre. Idéal pour décaper la peinture. Léger

l'oxydation et la rouille de surface. L'utilisation recommandée est les cabines de sablage car elles

crée très peu de poussière. Fonctionne rapidement, dure longtemps et augmente la visibilité à l'intérieur

l'armoire.

DES CONSEILS DE DÉPANNAGE

PROBLÈME/CAUSE	SOLUTION POSSIBLE
Augmentation du flux de souffle :
Pression atmosphérique trop faible	Voir « Manque de pression d'air »
Trop de médias	Ajuster la vanne de fluide
Consommation excessive de médias :
Vanne média trop ouverte	Fermez légèrement
Pression atmosphérique trop faible	Vérifier le manomètre
Colmatage et colmatage du flux de souffle :
Débris dans les médias	Purge et écran
Taille du support trop grande	Utilisez des grains plus petits
Bouchons de buse	Utilisez une buse plus grande
Bouchons de buse	Ajuster la vanne de fluide
Média humide	Médias secs, drainer l'eau de l'air
Humidité dans les milieux abrasifs :
Média humide	Changer ou utiliser un support sec
L'eau dans l'air	Vidanger l'eau des compagnies aériennes
Eau dans le réservoir	Vider, sécher et remplir à nouveau
Temps humide:
Humidité modérée	Gardez les médias aussi secs que possible
Humidité modérée	Utiliser un sèche-linge ou un séparateur d'humidité
Humidité élevée	Évitez cette période d'utilisation si possible
Compresseur surchargé :
Compresseur trop petit	Restreindre le temps utilisé
Taille de buse trop grande	Utiliser une taille plus petite
Trop de fuites dans la plomberie	Sceller et serrer la plomberie
Trous dans le tuyau abrasif	Remplacer le tuyau
Filtre à air sur compresseur bouché	Faire le ménage
Manque de pression d'air :
Compresseur trop petit	Utilisez une buse plus petite
Les vannes d'alimentation ne sont pas en position maximale	Ouvrir les vannes
Taille de buse trop grande	Utiliser une taille plus petite
Fuites dans la plomberie	Sceller et serrer la plomberie
Trous dans le tuyau abrasif	Remplacer le tuyau
Filtre à air sur compresseur bouché	Nettoyer le filtre
Joint en uréthane usé ou sale	Nettoyer ou remplacer le joint
Manque de débit abrasif :
Réservoir Blaster vide	Remplir le réservoir
Humidité dans les médias	Média sec
Pas assez de pression atmosphérique	Vérifier le système
Tuyau abrasif plié	Redresser le tuyau
Débris dans les médias	Support propre ou tamisé

ENTRETIEN

AVERTISSEMENT!

Le non-respect des points suivants avant d'effectuer un entretien peut entraîner blessures graves, voire mortelles, dues à la libération soudaine d'air comprimé :

• Dépressuriser la grenailleuse.

• Coupez l'alimentation électrique.
• Verrouillez et étiquetez l'alimentation en air comprimé.
• Purger la conduite d'alimentation en air du pistolet de sablage.

Un remplacement immédiat des composants usés est requis. Défaut de remplacer les composants usés.

Les composants pourraient exposer l'opérateur ou les spectateurs à des médias à grande vitesse et l'air comprimé peut provoquer la mort, voire des blessures graves.

Les fuites autour des raccords et des porte-buses indiquent des pièces usées ou desserrées.

Porte-buses et raccords qui ne s'ajustent pas bien au tuyau et aux buses qui ne s'ajustent pas correctement.

bien ajustés dans les porte-buses, ils pourraient se déconnecter sous pression. Impact de

buses, raccords, tuyaux ou abrasifs, et pièces déconnectées lorsqu'elles sont sous

la pression pourrait provoquer des blessures graves. Pour garantir une durée de vie opérationnelle longue et efficace de la poignée Deadman, il est fortement recommandé d'effectuer les procédures suivantes suivi :

1. Périodiquement (après 5 à 6 mois d'utilisation modérée ou après 10 à 15 heures d'utilisation intensive usage industriel) remplacez tous les adaptateurs de tuyau destinés uniquement à un usage abrasif.

2. Remplacez le bloc d'étanchéité en caoutchouc après 7 à 10 heures d'utilisation pour maintenir un bon fonctionnement. éteindre.

3. Vérifiez le tuyau abrasif lorsqu'il commence à fonctionner souvent ou qu'il y a des fuites de fluide ou d'air autour du zone du tuyau ou de la poignée.

4. Remplacez la buse lorsqu'elle atteint la taille immédiatement supérieure.

5. Vérifiez le joint en uréthane dans la fermeture pull-up lorsque l'air fuit excessivement.

de l'ouverture (assurez-vous que le joint est exempt de fluide).

AUTRES ARTICLES D'ENTRETIEN

1. Vous devez tout mettre en œuvre pour protéger votre compresseur d'air de tout dommage. que vous pourriez recevoir de vos travaux de sablage abrasif. Votre meilleure option est de conserver le compresseur sous le vent dû au décapage abrasif, et plus la distance est grande entre eux, mieux c'est. A part ça, vous devriez continuer le standard procédures de maintenance du compresseur.

2. Certaines pièces de la sableuse s'usent beaucoup plus rapidement que d'autres. les pièces nécessitant une attention particulière transportent le mélange air/abrasif, en commençant par le tuyau abrasif (25) et passant par les plombages métalliques, la valve DEADMAN (34)

et les buses en céramique (28).

1. Si des fuites d'air se développent dans l'une de ces pièces, vous devez arrêter tout travail et rechercher 3. ce qui doit être réparé ou remplacé. Lorsqu'il est neuf, le tuyau abrasif (25) comporte 2 piles de corde et les parois ont 1/4" d'épaisseur. À mesure que le diamètre intérieur est abrasé, cette paroi devient de plus en plus mince. Une façon d'inspecter le tuyau et les autres pièces affectées par le Pour le sablage, enfilez vos vêtements de protection. Ensuite, mettez le système sous pression et fermez la buse, fermez la vanne (19). Écoutez les fuites d'air, réparez les fuites avant d'opérer.

Vous pouvez également repérer les endroits dans le tuyau où le mur devient très minces. Celles-ci apparaissent sous forme d'ampoules dans le tuyau ; si vous trouvez une telle ampoule, procurez-vous immédiatement un nouveau tuyau. Si cette ampoule se brise, l'abrasif sortira du tuyau. côté du tuyau.

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREETESTWOOD NSW 2122

Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPRÉSENTANT DU ROYAUME-UNI

Groupe Pooledas Ltd

Unité 5 Maison Albert Edward, Les Pavillons

Preston, Royaume-Uni

REPRÉSENTANT CE

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Allemagne

Fabriqué en Chine

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie électronique www. vevor. com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
