Typ produktu	Piaskarka z zbiornikiem ciśnieniowym
Marka	Vevor
Model	FF-Q903
Pojemność zbiornika	20 galonów (około 75,7 l)
Zalecana pojemność środka ściernego	33 L
Ciśnienie robocze	60-110 psi (max 125 psi)
Zużycie powietrza	6-25 CFM
Zasilanie	Sprężone powietrze
Zalecany wąż powietrza	1/2 cala minimalnej średnicy wewnętrznej
Główne funkcje	Usuwanie farby, rdzy, czyszczenie powierzchni metalowych, przygotowanie powierzchni
Kompatybilne materiały ścierne	Piasek (niezalecany), Black Beauty, śrut stalowy, kulki szklane, tlenek glinu, granulki plastikowe
Bezpieczeństwo	Nosić okulary ochronne, ochronę słuchu, rękawice, respirator zatwierdzony przez NIOSH; nie przekraczać 125 psi
Konserwacja	Opróżnić sprężarkę, wyczyścić filtr, sprawdzić uszczelki, wymienić zużyte dysze, skontrolować wąż ścierny
Części zamienne	Dysze ceramiczne, wąż ścierny, uszczelki uretanowe, zawory, adaptery, opaski zaciskowe
Możliwość naprawy	Części wymieniane przez wykwalifikowanego technika; stosowanie oryginalnych części zamiennych
Wymiary (ok.)	Nie podano w instrukcji
Waga (ok.)	Nie podano w instrukcji
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny na stronie www.vevor.com/support
Informacje ogólne	Wyprodukowano w Chinach; importowane przez różnych przedstawicieli (UE, UK, AU, US)

Często zadawane pytania - FF-Q903 Vevor

Jak zmontować piaskarkę Vevor FF-Q903?

Postępuj zgodnie z krokami w instrukcji: zmontuj kolektor wlotowy z manometrem i przepustnicą, zamontuj filtr odwadniający, zainstaluj zawór wylotowy materiału ściernego, zamontuj zawór DEADMAN z dyszą, podłącz wąż ścierny, zamocuj koła i stopę. Dokręć wszystkie połączenia.

Jakiego ciśnienia powietrza użyć do piaskowania?

Zalecane ciśnienie robocze wynosi 60-110 psi. Nigdy nie przekraczaj 125 psi, aby uniknąć ryzyka pęknięcia. Dostosuj ciśnienie do rodzaju ścierniwa i dyszy.

Jak załadować materiały ścierne do zbiornika?

Załóż pełny sprzęt ochronny. Zamknij zawór dopływu powietrza, otwórz zawór DEADMAN w celu odpowietrzenia, wyjmij korek wlewu, włóż lejek i wsyp suchy materiał ścierny do maksymalnie 3/4 zbiornika. Zamknij szczelnie.

Dlaczego przepływ materiału ściernego jest słaby lub zerowy?

Możliwe przyczyny: pusty zbiornik, wilgotny materiał ścierny, niewystarczające ciśnienie powietrza, zamknięty zawór dozujący, zatkana dysza, wąż ścierny zagięty lub zatkany. Sprawdź każdy punkt i wyreguluj zawór dozujący.

Jak konserwować piaskarkę po użyciu?

Opróżnij zbiornik materiału ściernego, odpowietrz sprężone powietrze, wyczyść filtr odwadniający, sprawdź wąż ścierny pod kątem pęcherzy, wymień zużyte uszczelki i codziennie opróżniaj sprężarkę powietrza.

Jakie rodzaje materiałów ściernych polecacie?

Używaj suchych materiałów ściernych, takich jak Black Beauty, śrut stalowy, kulki szklane, tlenek glinu lub granulki plastikowe. Unikaj piasku kwarcowego ze względu na ryzyko krzemicy.

Jakie są podstawowe środki bezpieczeństwa?

Zawsze noś okulary ochronne, ochronniki słuchu, grube rękawice i respirator z doprowadzeniem powietrza zatwierdzony przez NIOSH. Nigdy nie pozostawiaj maszyny pod ciśnieniem bez nadzoru i nie przekraczaj 125 psi.

Jak spuścić wodę ze sprężarki powietrza?

Otwórz zawór spustowy na dole sprężarki, aby usunąć wodę. Wykonuj tę czynność codziennie, szczególnie przy dużej wilgotności, aby uniknąć zbrylania się materiałów ściernych.

Co zrobić, jeśli dysza zatka się podczas piaskowania?

Natychmiast zatrzymaj, odpowietrz układ, zdejmij dyszę i wyczyść ją. Użyj dyszy o większej średnicy lub zmniejsz zawór dozujący, aby uniknąć zatorów. Upewnij się, że materiał ścierny jest suchy.

Jak wymienić dyszę ceramiczną?

Odpowietrz maszynę, odkręć nakrętkę dyszy, wyjmij starą dyszę, włóż nową i dokręć nakrętkę. Dokręć ręcznie. Przed użyciem sprawdź szczelność.

INSTRUKCJA OBSŁUGI FF-Q903 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.wevor.com/wsparcie

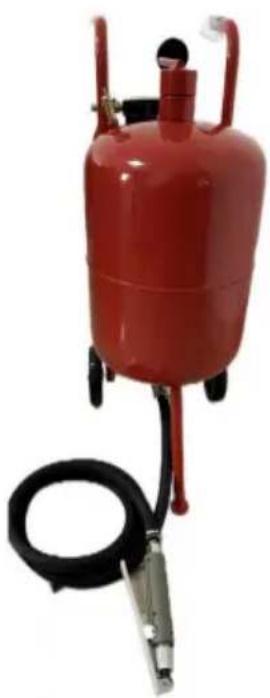

ZBIORNIK ŚRUTNIKA ŚCIERNEGO

MODEL: FF-Q903

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

BLASTERA ŚCIERNEGO

CZOŁG

MODEL: FF-Q903

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Zapraszamy do kontaktu:

Wsparcie Techniczne i Certyfikat E-Gwarancji www.wevor.com/wsparcie

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

	Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję obsługi.
	Podczas pracy należy zawsze nosić okulary ochronne zatwierdzone przez ANSI z narzędziami i sprzętem.
	Nosić ochronę oczu.
	Nosić ochronę słuchu.
	Nosić rękawice ochronne.
	Zgodność to certyfikat bezpieczeństwa WE i Wielkiej Brytanii.

Ostrzeżenia i środki ostrożności dotyczące bezpieczeństwa

Dziękujemy za skorzystanie z tego produktu. Aby mieć pewność, że możesz obsługiwać maszynę prawidłowo, przed przystąpieniem do użytkowania przeczytaj uważnie niniejszą instrukcję i zachowaj ją właściwie do wykorzystania w przyszłości. Prosimy o zapoznanie się ze środkami ostrożności i bezpieczeństwem zasady na tej stronie, aby zapewnić bezpieczne użytkowanie. Niniejsza instrukcja zawiera ostrzeżenia dotyczące bezpieczeństwa i środki ostrożności, obsługa, konserwacja i czyszczenie. Ostrzeżenia i instrukcje omówione w tej instrukcji nie obejmują wszystkich możliwych warunków i sytuacje, które mogą mieć miejsce. Nie wymaga to ostrożności i zdrowego rozsądku produktu, ponieważ wierzymy, że zastosowania będą zgodne z tymi kodami.

Przed użyciem urządzenia przeczytaj WSZYSTKIE instrukcje.

1. Utrzymuj miejsce pracy w czystości. Zaśmiecone obszary sprzyjają kontuzjom.
2. Obserwuj warunki w miejscu pracy. Nie używaj maszyn w wilgotnych lub mokrych miejscach. Nie wystawiaj na działanie deszczu. Utrzymuj dobrze oświetlone miejsce pracy. Nie stosować produktu w obecności łatwopalnych gazów lub cieczy.
3. Trzymaj dzieci z daleka. Nigdy nie wolno pozwalać dzieciom przebywać w miejscu pracy. Nie wolno pozwalać im obsługiwać maszyn, narzędzi lub przedłużaczy.
4. Przechowuj nieużywany sprzęt. Gdy narzędzia nie są używane, należy je przechowywać w suchym miejscu, aby hamować rdzę. Zawsze zamykaj narzędzia i przechowuj je poza zasięgiem dzieci.
5. Użyj odpowiedniego narzędzia do danego zadania. Nie próbuj na siłę używać małego narzędzia lub przystawki do wykonywania pracy większego narzędzia przemysłowego. Istnieją pewne zastosowania, dla których zaprojektowano to narzędzie. Przy takim tempie wykona pracę lepiej i bezpieczniej dla celu, dla którego był przeznaczony. Nie modyfikuj tego narzędzia i nie używaj go do celu, dla którego nie był przeznaczony.
6. Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuterii, ponieważ mogą zostać wciągnięte przez ruchome części.

Należy nosić odzież ochronną, nieprzewodzącą prądu elektrycznego i obuwie antypoślizgowe zalecane podczas pracy. Noś restrykcyjne nakrycie włosów, aby ukryć długie włosy.

1. Stosuj ochronę oczu i uszu. Zawsze noś zabezpieczenie przeciwuderzeniowe zatwierdzone przez ANSI okulary ochronne.
2. Ostrożnie konserwuj narzędzia. Okresowo sprawdzaj przewody narzędzi i jeśli są uszkodzone, sprawdź, czy zostały naprawione przez autoryzowanego technika. Uchwyty muszą być zawsze czyste, suche i wolne od oleju i smaru.

Przed konserwacją i czyszczeniem wyłącz i odłącz urządzenie.

1. Unikaj niezamierzonego uruchomienia. Wyłącz źródło powietrza, gdy narzędzie nie jest używane.
2. Zachowaj czujność. Uważaj, co robisz, kieruj się zdrowym rozsądkiem. Nie obsługuj narzędzia, gdy jesteś zmęczony.
3. Sprawdź, czy nie ma uszkodzonych części. Przed użyciem jakiegokolwiek narzędzia dokładnie sprawdź każdą część, aby ustalić, czy będzie działać prawidłowo i spełniać swoją zamierzoną funkcję. Sprawdź wyrównanie i połączenie ruchomych części;

sprawdź wszelkie uszkodzone części lub elementy montażowe oraz każdy inny stan, który może mieć wpływ na prawidłowe działanie. Każda część, która jest uszkodzona, powinna zostać odpowiednio naprawiona lub wymieniona przez wykwalifikowanego technika. Nie używaj narzędzia, jeśli którykolwiek przełącznik nie włącza się i nie wyłącza poprawnie.

1. Części zamienne i akcesoria. Podczas serwisowania należy używać wyłącznie identycznych części zamiennych. Użycie jakichkolwiek innych części spowoduje unieważnienie gwarancji. Używaj wyłącznie akcesoriów przeznaczonych do użytku z tym narzędziem.
2. Nie obsługuj narzędzia będąc pod wpływem alkoholu lub narkotyków. Czytaj etykiety ostrzegawcze na receptach, aby ustalić, czy Twój osąd i refleks są osłabione podczas zażywania narkotyków. Jeżeli istnieją jakiekolwiek wątpliwości, nie należy używać narzędzia.
3. Konserwacja. Dla własnego bezpieczeństwa konserwację należy przeprowadzać regularnie przez wykwalifikowanego technika.
4. Nigdy nie używaj maszyny w pobliżu materiałów łatwopalnych.
5. NIE zanurzaj urządzenia w wodzie lub innym płynie.
6. Tego produktu nie można używać do innych celów. Nie nadaje się do celów komercyjnych. DO UŻYTKU WEWNĄTRZ.
7. Nie używaj alkoholu, benzyny itp. jako płynu chłodzącego.
8. Trzymaj osoby postronne w bezpiecznej odległości od miejsca pracy. Każdy, kto wejdzie w miejsce pracy, musi nosić środki ochrony osobistej. Fragmenty obrabianego elementu lub uszkodzone akcesorium mogą odlecieć i spowodować obrażenia w obszarze działania.
9. To urządzenie nie jest przeznaczone do użytku przez osoby młode lub niedołężne, chyba że są nadzorowane przez osobę odpowiedzialną, aby zapewnić bezpieczne korzystanie z urządzenia. Małe dzieci należy nadzorować, aby mieć pewność, że nie bawią się urządzeniem. Dzieci i zwierzęta powinny trzymać się z daleka od produktu.
10. NIE CZYŚCIĆ GO ŻADNYMI MATERIAŁAMI ŚCIERNYMI.
11. Nigdy nie zostawiaj go bez nadzoru podczas użytkowania.

Ostrzeżenie: Ostrzeżenia, przestrogi i instrukcje omówione w tym dokumencie

instrukcje omówione w niniejszej instrukcji obsługi nie mogą obejmować wszystkich możliwych warunków i sytuacji, które mogą wystąpić. Trzeba to zrozumieć

operatora, że zdrowy rozsądek i ostrożność to czynniki, których nie da się wbudować w ten produkt, ale muszą być dostarczone przez operatora narzędzia.

OSTRZEŻENIE O ZAGROŻENIU ZDROWIA

OSTRZEŻENIE!

Nie używaj pistoletu ciśnieniowego ALLSOURCE przed zapoznaniem się z niniejszą instrukcją i

zrozumieniem jej treści oraz ostrzeżeń. Ostrzeżenia te dotyczą

zdrowia i bezpieczeństwa operatora oraz osób znajdujących się w jego bezpośrednim sąsiedztwie. Zachowaj ten podręcznik do wykorzystania w przyszłości.

Pył powstający podczas szlifowania mechanicznego, piłowania, szlifowania, wiercenia i innych prac budowlanych czynności mogą zawierać substancje chemiczne, o których wiadomo, że powodują raka i wady wrodzone u innych osób

szkodliwe dla reprodukcji i choroby układu oddechowego. Niektóre przykłady substancji chemicznych włączać:

• Ołów z farb na bazie ołowiu
• Krzemionka krystaliczna z cegieł, cementu i innych wyrobów murarskich. Arsen i chrom z drewna poddanego obróbce chemicznej

Ryzyko wynikające z tych ekspozycji jest różne, w zależności od tego, jak często robisz tego typu ekspozycje

praca. Aby zmniejszyć narażenie na te chemikalia: Pracuj w wentylowanym pomieszczeniu oraz

pracować z zatwierdzonym sprzętem ochronnym, takim jak specjalnie zaprojektowane maski przeciwpyłowe

przeznaczony do filtrowania mikroskopijnych cząstek.

Podczas obróbki strumieniowo-ściernej powstają szkodliwe pyły. Wszyscy w obszarze obróbki strumieniowo-ściernej muszą nosić

prawidłowo zamontowany i właściwie konserwowany aparat oddechowy z dopływem powietrza, zatwierdzony przez NIOSH.

KRZEMICA I INNE OSTRZEŻENIA:

Wdychanie pyłu z piasku krzemionkowego może powodować krzemicę, śmiertelną chorobę płuc.

Wdychanie pyłu podczas operacji strzałowych może również powodować azbestozę

i/lub inne poważne lub śmiertelne choroby. Zatwierdzony przez NIOSH, dobrze utrzymany

Każda osoba wykonująca obróbkę strumieniowo-ścierną, która ma kontakt z mediami zawierającymi

substancje toksyczne lub media zawierające substancje toksyczne lub

więcej niż punkt jeden procent krzemionki krystalicznej i kogokolwiek w okolicy

kurzu. Szkodliwy pył może pozostawać zawieszony w powietrzu przez długi czas

czasu po ustaniu wybuchu, powodując poważne obrażenia lub śmierć.

Przed zdjęciem maski oddechowej użyj przyrządu do monitorowania powietrza, aby określić, czy

atmosfera, w której można bezpiecznie oddychać. Skontaktuj się z lokalnym biurem OHSA lub NIOSH

określić odpowiedni respirator do konkretnego zastosowania.

Respiratory na dopływ powietrza nie usuwają tlenku węgla ani nie chronią przed nim

(CO) lub inny toksyczny gaz. Użyj urządzenia do usuwania tlenku węgla i

urządzenie monitorujące wraz z respiratorem, aby zapewnić jakość powietrza klasy D. Podążać

wszystkie obowiązujące normy OSHA i rozporządzenie OSHA 1910.134 (d).

ZACHOWAJ TE INSTRUKCJE

Instrukcje te będą potrzebne do instrukcji bezpieczeństwa i obsługi

procedury, listę części i gwarancję. Umieść je w bezpiecznym i suchym miejscu

miejsce do wykorzystania w przyszłości.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE: Podczas korzystania z narzędzi takich jak sprężarka powietrza, niezależnie od tego, czy jest ona zasilana przez elektrycznym lub benzynowym, należy zawsze zachować podstawowe środki ostrożności należy przestrzegać, aby zmniejszyć ryzyko pożaru, porażenia prądem i obrażeń ciała. Powinieneś przed rozpoczęciem czyszczenia należy zapoznać się z instrukcjami bezpieczeństwa sprężarki powietrza piaskowanie za pomocą tego narzędzia.

PARAMETRY PRODUKTU

Objętość zbiornika	20 galonów
Ciśnienie robocze	60-110 psi
Zużycie powietrza:	6-25 cfm
Sugerowana wydajność ścierna:	33 l

Uwaga:

1. Nie używaj akcesoriów, które nie zostały specjalnie zaprojektowane zalecane przez producenta narzędzia.
2. Przed użyciem spuść wodę ze sprężarki powietrza, aby upewnić się, że powietrze jest suche i unikaj zbrylania się materiału ściernego (media), w przeciwnym razie nie będzie działać.
3. Na produkcie zainstalowano jedną z dysz ceramicznych.

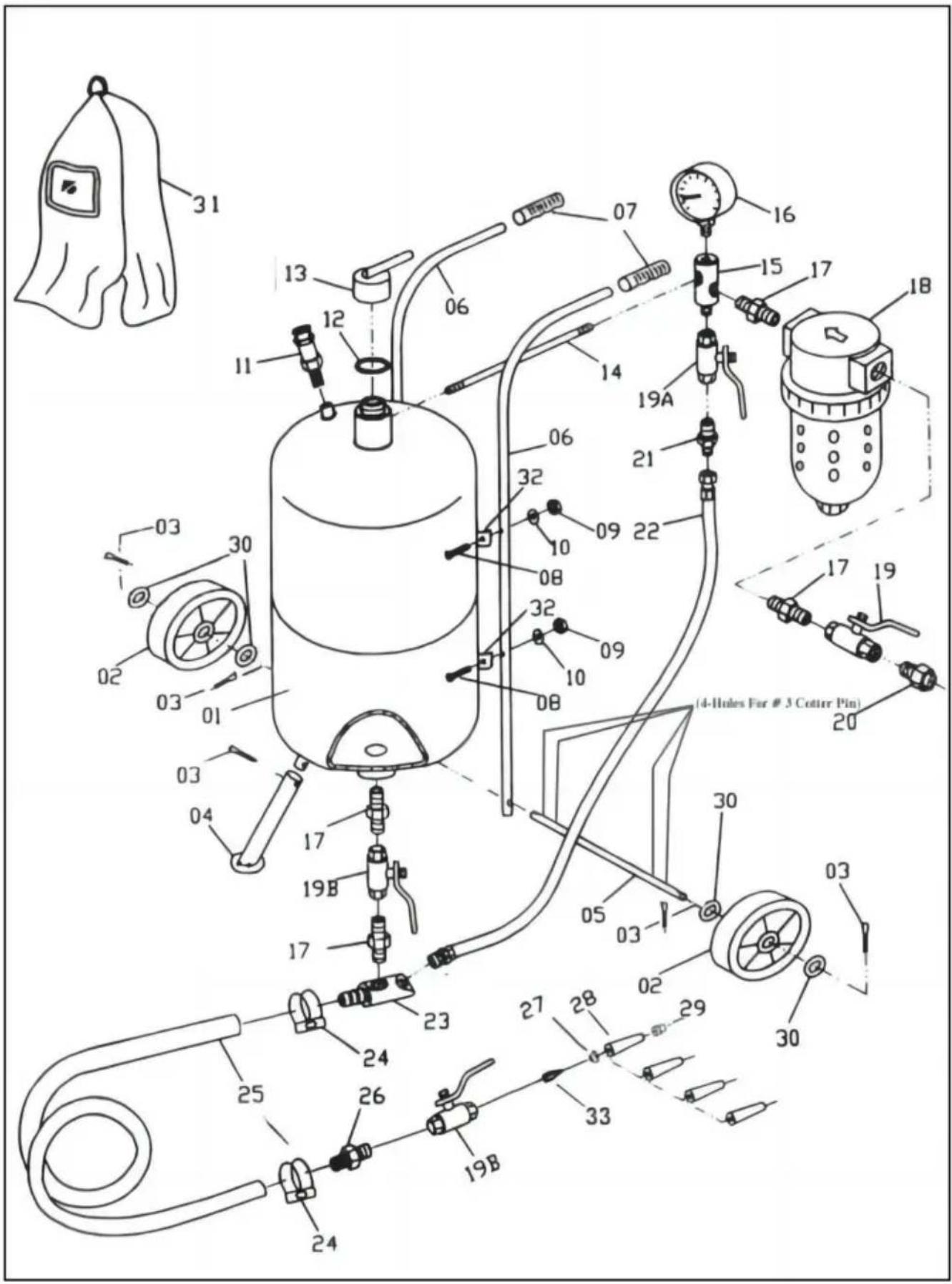

LISTA CZĘŚCI

1. Prosimy o ostrożne wyrzucanie wszystkich plastikowych toreb i przechowywanie ich w miejscu niedostępnym dla dzieci i zwierzęta.
2. Sprawdź wszystkie dostarczone komponenty zgodnie z listą w tej instrukcji. Upewnij się masz wszystkie wymienione części.
3. Chociaż przy wytwarzaniu tego produktu należy zachować szczególną ostrożność, to podczas montażu również należy postępować ostrożnie, aby uniknąć zarysowania ostrymi krawędziami.
4. Podczas montażu i użytkowania należy nosić okulary i rękawice ochronne.
5. Produkt należy umieścić na płaskiej powierzchni.

INSTRUKCJE SKŁADANIA

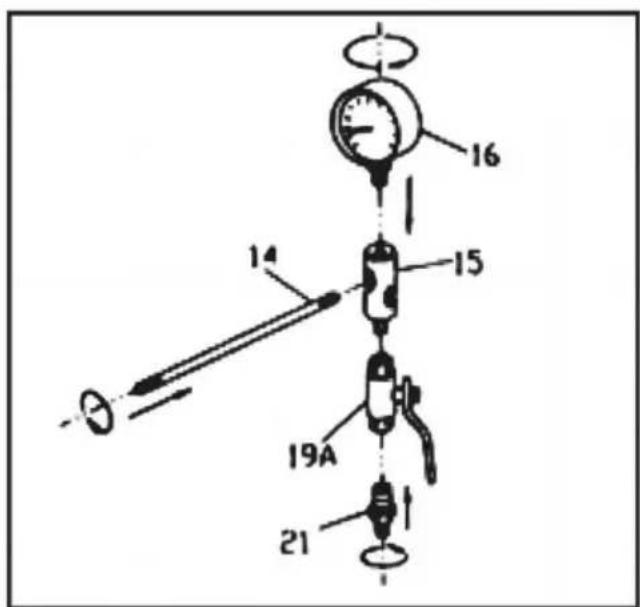

1. Zapoznaj się z rysunkiem przedstawiającym krok 1 montażu kolektora dolotowego. Najpierw zamocuj manometr (16) do górnej części kolektora dolotowego, obracając manometr tak, aby można było go zobaczyć w górnej części zbiornika. Następnie przymocuj zawór dławiący (19A) do dna kolektora. Przymocuj złączkę nyplową (21) do zaworu dławiącego.

Przymocuj rurę łączącą (14) do kolektora.

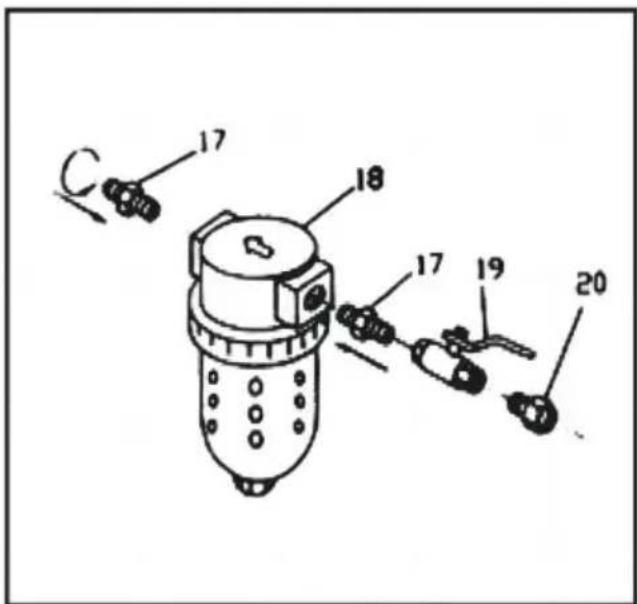

1. Zapoznaj się z rysunkiem przedstawiającym krok 2, aby zamontować filtr zatrzymujący wodę (18).

Złączka smoczkowa (17) jest wkręcana z każdej strony filtra. Z jednej strony podłącz zawór zasilania powietrzem (19) do łącznika smoczkowego (17), a następnie przymocuj złącze męsko-żeńskie (20) do drugiej strony zaworu doprowadzającego powietrze. Kiedy będziesz gotowy do użycia oczyszczarki strumieniowo-ściernej, wąż powietrza ze sprężarki zostanie podłączony do złącza męskiego/żeńskiego (20).

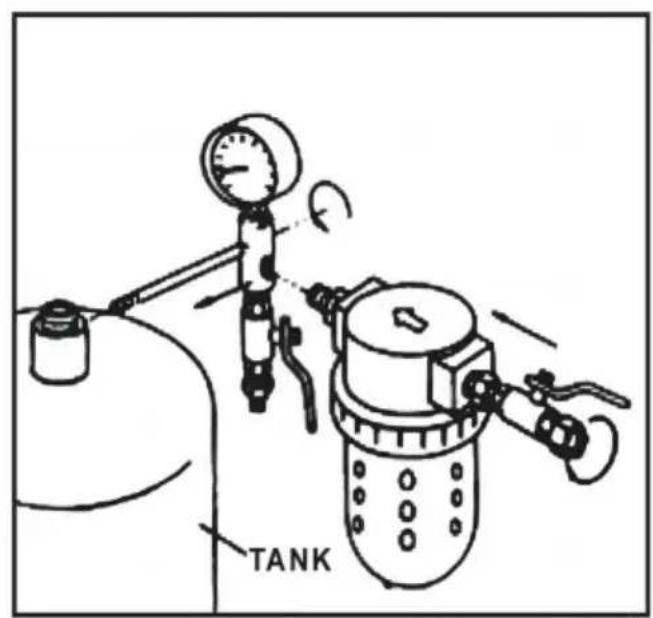

1. Połóż zbiornik (01) na stole czterema zaciskami do góry. Krok wykonaj zgodnie z rysunkiem. Wkręć filtr zatrzymujący wodę (18) i jego części do otworu z boku kolektora dolotowego. Następnie wkręć otwarty koniec rury łączącej (14) z kolektorem dolotowym (15) i manometrem (16) przymocowanymi do gwintowanego otworu z boku rury wlewowej na górze zbiornika. Ponownie upewnij się, że kolektor i miernik są pionowe.

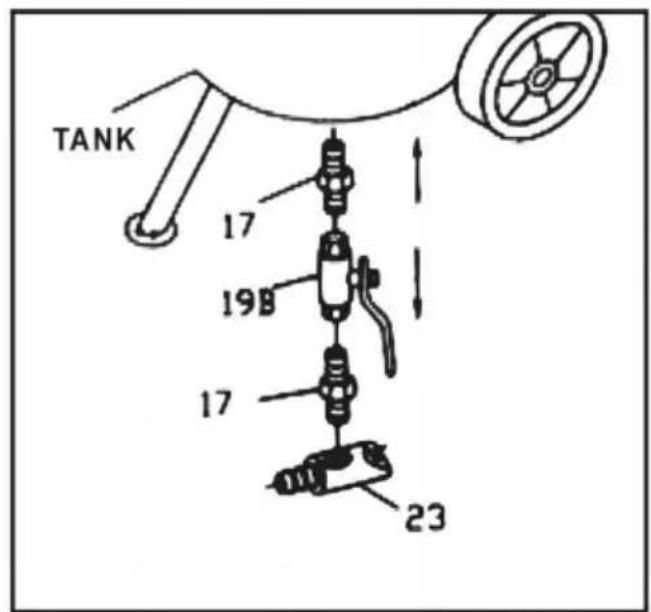

2. Zapoznaj się z rysunkiem przedstawiającym krok 4, montaż zaworu wylotowego ścierniwa w otworze w dnie zbiornika; Przymocuj cztery części w kolejności: Złącze sutkowe (17); zawór dozujący ścierniwo (19B); Złącze złączki (17) i rura wylotowa ścierniwa (23).

krok 1

krok 2

krok 3

krok 4

1. Patrz rysunek przedstawiający krok 5, montaż zaworu DEADMAN dyszy (34). W tym procesie montażu wybierzesz jedną z czterech dysz (28). To nie jest wybór stały, ponieważ możesz zmieniać dysze w zależności od wykonywanej pracy. Wkręć adapter (26) w zawór dyszy DEADMAN (34). Wkręć uszczelkę (27) do złącza złączki, następnie dodaj dyszę (28) i nakrętkę kołpakową dyszy (29).
2. Skorzystaj z rysunku kroku 6, aby podłączyć zawór dozujący ścierniwo montaż (krok 4) i montaż (krok 5). Przesuń dwie opaski zaciskowe (24) na siebie na każdym końcu węża ściernego (25), dociśnij jeden koniec węża do złączki rurkę wylotową ścierniwa (23) i drugi koniec nad adapterem (26). Oba węże końcówki powinny być mocno osadzone na sutkach. Przesuń opaski zaciskowe wzdłuż węża do każdego sutka i bardzo mocno dokręć zaciski.

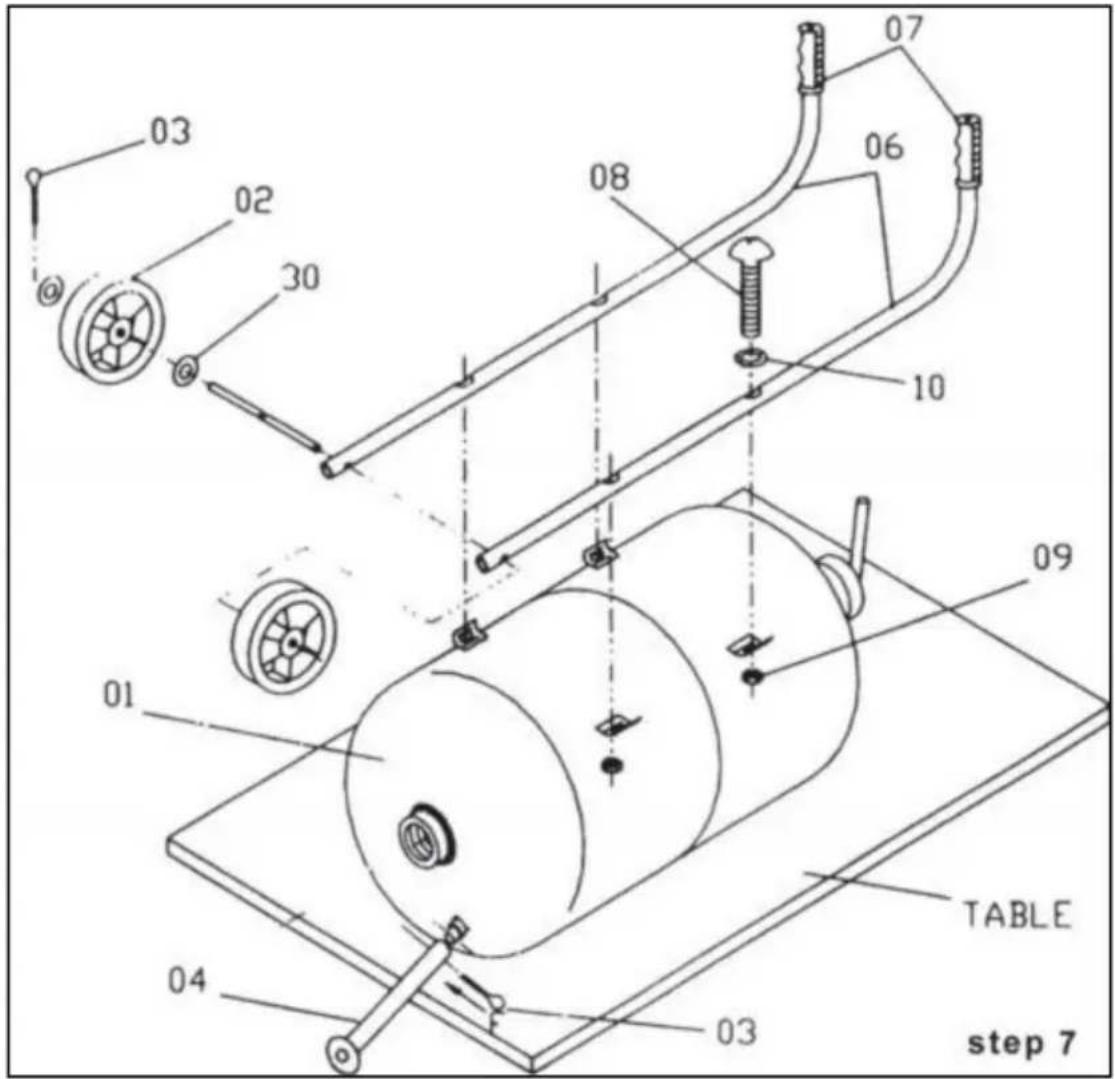

3. Przymocuj dwie kierownice (06) do zbiornika za pomocą czterech śrub talerzowych (08) i czterech podkładek (10) i czterech nakrętek sześciokątnych (09). Uwaga: trzymaj końce rączki skierowane ku górze.
4. Znajdź oś (05) i przesuń ją przez otwory po bokach kierownicy (06). Umieść jedno koło (02) na każdym końcu osi i przymocuj je na miejscu za pomocą zawleczki (03) i podkładki (30).
5. Włóż stałą stopkę (04) na złączkę na dnie zbiornika w pobliżu krawędzi. Użyj ostatniej zawleczki (03), aby przytrzymać stopę na zbiorniku.
6. Przed rozpoczęciem operacji przejrzyj każde połączenie dwukrotnie, sprawdź, czy wszystkie są dobrze dokręcone i prawidłowo osadzone.

OSTRZEŻENIE!

Odłączanie węża, gdy urządzenie znajduje się pod ciśnieniem, może spowodować poważne obrażenia lub śmierć. We wszystkich połączeniach złączy należy używać zawleczek zabezpieczających i linek zabezpieczających, aby zapobiec przypadkowemu rozłączeniu złączy węży.

Jeżeli używane są skręcane złącza węży powietrznych, należy je zabezpieczyć za pomocą sworzni lub drutów zabezpieczających, aby zapobiec przypadkowemu rozłączeniu pod ciśnieniem. Odłączenie węża pod ciśnieniem może spowodować poważne obrażenia.

PROCEDURY BEZPIECZEŃSTWA PRZY PRACACH CIŚNIENIOWYCH

UWAGA: PRZECZYTAJ TE PROCEDURY BEZPIECZEŃSTWA

CAŁE INSTRUKCJE OBSŁUGI ZNAJDUJĄ SIĘ W NINIEJSZEJ INSTRUKCJI

OSTRZEŻENIA.

Procedury te nie są wyczerpujące ze względu na wiele zmiennych w dziedzinie obróbki strumieniowo-ściernej. Dlatego nalegamy, aby ręce, uszy, usta,

nos i oczy były zawsze zakryte odpowiednią ochroną.

1. Nie wkładać palców, żadnych części ciała ani żadnych elementów w uszczelkę korka wlewu w obszarze, w którym oczyszczarka strumieniowa znajduje się pod ciśnieniem. Brak osłony części ciała w obszarze korka wlewu spowoduje poważne obrażenia.
2. Nie przekraczaj maksymalnego ciśnienia roboczego 125 PSI. Niedotrzymanie maksymalnego ciśnienia roboczego poniżej 125 PSI może spowodować rozerwanie oczyszczarki, powodując śmierć lub poważne obrażenia.
3. Każda osoba znajdująca się w obszarze wybuchu, łącznie z operatorem urządzenia, powinna prawidłowo używać i konserwować zatwierdzony przez NIOSH aparat oddechowy zasilany powietrzem, nawet po zaprzestaniu piaskowania. Szkodliwy pył może pozostawać zawieszony w powietrzu przez długi czas po ustaniu wybuchu, powodując obrażenia lub śmierć.
4. Przed użyciem urządzenia ciśnieniowego: Załóż okulary ochronne, rękawice i zatwierdzony przez NIOSH respirator. Podczas pracy zawsze noś te elementy ochronne oraz podczas serwisowania oczyszczarki strumieniowo-ściernej. Chociaż kaptur ochronny jest zapewniony, aby pomóc chronić Cię przed latającymi częściami podczas korzystania z maszyny, kaptur nie zapewnia ochrony przed cząsteczkami unoszącymi się w powietrzu. Każda osoba wykonująca prace wybuchowe musi używać dobrze utrzymanego respiratora z dopływem powietrza.
5. Używaj grubych rękawiczek, aby chronić ręce.
6. Użyj tablic, aby zapobiec uderzeniu rozprysków w kogoś lub coś innego, ponieważ pył pokonuje duże odległości. Aby zminimalizować efekt, strzelaj na dużej otwartej przestrzeni, aby uniknąć gromadzenia się ścierniwa w otaczających obszarach.
7. Nie ciągnij zbiornika na media za wąż ścierny ani nie pozwól, aby zbiornik się przewrócił, ponieważ złączka może pęknąć, czyniąc maszynę niebezpieczną. Media i powietrze pod ciśnieniem poniżej 125 PSI mają bardzo dużą siłę niszczącą. Nigdy nie pozostawiaj maszyny pod ciśnieniem bez nadzoru. Jeżeli wystąpi sytuacja awaryjna, taka jak pęknięcie węża nadmuchowego, należy natychmiast wyłączyć maszynę.
8. Spuścić powietrze ze zbiornika przez zawór wlotowy i odłączyć zasilanie przed jakimkolwiek czyszczeniem konserwacyjnym. Podczas wyjmowania dyszy należy zachować ostrożność, ponieważ w wężu może nadal znajdować się ciśnienie powietrza, jeśli dysza jest zatkana.
9. Aby zapewnić bezpieczną pracę, wykonaj zalecaną konserwację zapobiegawczą piaskarki, zbiornika, modułu zdalnego i akcesoriów. Wymień wszystkie zużyte części, zanim ulegną awarii. Wymagana jest natychmiastowa wymiana zużytych elementów. Brak wymiany zużytych

elementów może spowodować narażenie operatora lub osób postronnych na działanie mediów i sprężonego powietrza o dużej prędkości, co może prowadzić do poważnych obrażeń.

1. Nie używaj w urządzeniu żadnego rodzaju materiałów żrących. Używaj wyłącznie czystych, suchych mediów.
2. Nie łącz węża z materiałem ściernym. Złącze szybko się zużyje i może gwałtownie rozpylić środek na otaczający obszar. Zużyty wąż do piaskowania może nagle pęknąć. Złączki i uchwyty dysz mogą nie zapewniać odpowiedniego chwytu na zużytym wężu, co może spowodować ich wydmuchanie pod ciśnieniem. Sprężone powietrze i materiał ścierny wyciekające z pękniętego węża lub rozłączonego złącza lub uchwytu dyszy mogą spowodować poważne obrażenia.
3. Spawanie, szlifowanie lub wiercenie na oczyszczarce strumieniowej może osłabić zbiornik. Sprężone powietrze może spowodować pęknięcie osłabionej oczyszczarki strumieniowej, co może skutkować śmiercią lub poważnymi obrażeniami. Spawanie, szlifowanie lub wiercenie na zbiorniku ciśnieniowym bez pieczęci Krajowej Rady R unieważnia certyfikat ASME i Krajowej Rady, jeśli dotyczy.
4. Zawsze umieszczaj maszynę tak, aby wylot był skierowany z dala od jakichkolwiek przedmiotów lub osób. Stań z dala od wydostającego się materiału ściernego. Może on wychodzić z dużą prędkością. Uderzenie wydobywającego się materiału ściernego może spowodować poważne obrażenia.
5. Nie używaj adapterów elektrycznych, które eliminują bolec uziemiający przy napięciu 115 V. Nieprawidłowe uziemienie maszyny może spowodować obrażenia w wyniku porażenia prądem i uszkodzenia sprzętu. Aby pomóc zmniejszyć możliwość wystąpienia elektryczności statycznej i jej związanych z tym zagrożeń, zawsze uziemiaj maszynę do piaskowania.
6. Nie używaj tego sprzętu w jakimkolwiek obszarze, który może zostać uznany za niebezpieczny lub w miejscach, gdzie występują łatwopalne gazy lub ciecze. Niezastosowanie się do tego może spowodować: eksplozja powodująca poważne obrażenia.
7. Podczas używania tego sprzętu może wytworzyć się elektryczność statyczna. Nie używać wewnątrz pięćdziesiąt stóp jakichkolwiek materiałów wybuchowych, potencjalnie wybuchowych lub ich oparów może nastąpić eksplozja.
8. Nie przepełniaj zbiornika mediami. Nie napełniaj do poziomu 6 cali od górnej krawędzi zbiornika.
9. PRZED OTWARCIEM ZBIORNIKA zwolnij ciśnienie powietrza w zbiorniku ścierniwa.

W tym celu należy zakręcić zawór dopływu powietrza (19) i wcisnąć w dół, aby otworzyć zawór DEADMAN (1), aby uwolnić ciśnienie w linii. Upewnij się, że manometr zbiornika wskazuje zero, następnie otwórz zbiornik.

1. UTRZYMAJ PRAWIDŁOWE CIŚNIENIE POWIETRZA, zaleca się maksymalnie 110PSI, ciśnienie nie może przekraczać 125PSI. Jeśli ciśnienie przekracza 125PSI, przerwij całą pracę natychmiast i odłącz sprężarkę powietrza, aby zmniejszyć nadciśnienie. Nie badaj problemu z ciśnieniem blastera, dopóki manometr nie wskaże zera.

INSTRUKCJA OBSŁUGI

TECHNIKA OBSŁUGI:

1. Podłącz wąż powietrza do zaworu wlotowego powietrza. Producent zaleca użycie węża dopływającego o średnicy wewnętrznej co najmniej 1/2". Użycie węża o mniejszej średnicy wewnętrznej ograniczy ilość powietrza i spowoduje słabą pracę urządzenia. Przed wstrzyknięciem powietrza należy upewnić się, że zawór wlotowy i zawór dyszy są w pozycji WYŁ. Przy zamkniętym zaworze Deadman i dokręconym korku wlewowym, otwórz zawór wlotowy powietrza, aby wytworzyć sprężone powietrze. Zakres pracy urządzenia wynosi od 40 do 110 PSI. Uwaga: W celu prawidłowego doboru dyszy należy zapoznać się z tabelą doboru dyszy na stronie 11. Po właściwym doborze dyszy włóż dyszę do podstawy ustalającej. Załóż podkładkę, nasuń nakrętkę ustalającą na dyszę i dokręć ręcznie.
2. Pressure Blaster jest wyposażony w unikalne półautomatyczne zamknięcie.

Producent zaleca drobnoziarnisty materiał ścierny o podobnej wielkości ziaren

do soli kuchennej. Zapewnia to prawidłowy przepływ i ogranicza możliwość powstania dyszy

przeszkoda. Gdy będziesz gotowy do zwiększenia ciśnienia w pojemniku, podnieś zamknięcie i włącz

napływające powietrze. Wewnętrzne ciśnienie powietrza uszczelni zamknięcie.

1. Z zaworem regulatora przepływu ścierniwa pod ciśnieniem i strumieniem ściernym u podstawy urządzenia

zamknięty, otwarty zawór kulowy umożliwiający przepływ powietrza przez wąż obejściowy do podstawy urządzenia.

Następnie przytrzymaj wąż ścierny za obudowę ustalającą dyszy, kierując dyszę

z dala od urządzenia i operatora, szybko i całkowicie otwórz zawór czuwaka

wyreguluj zawór regulacyjny u podstawy zbiornika, aby przedostać się materiał ścierny do strumienia powietrza. Powoli

otwórz zawór regulatora, aż materiał ścierny będzie lekko widoczny. Po regulatorze

zawór przepływowy jest ustawiony na żądane ustawienie, należy jedynie dokonać dalszej regulacji

wymagane przy zmianie gatunku materiału ściernego lub w przypadku dyszy o średnicy

używane różne IDis. Zbyt duże otwarcie zaworu regulacyjnego spowoduje zatkanie węża lub

dysza.

Aby uzyskać najlepszą wydajność, zawór czuwakowy należy szybko otwierać i zamykać.

OSTRZEŻENIE!

Odłączenie węża, gdy urządzenie znajduje się pod ciśnieniem, może spowodować poważne obrażenia lub śmierć. Aby pomóc, użyj sworzni zabezpieczających i linek zabezpieczających we wszystkich połączeniach sprzęgających zapobiegają przypadkowemu rozłączeniu złączy węży.

W przypadku stosowania skręcanych złączy węży powietrznych należy je zabezpieczyć blokadą zabezpieczającą kołki lub przewody, aby zapobiec przypadkowemu rozłączeniu pod ciśnieniem. Wąż gumowy odłączenie pod ciśnieniem może spowodować poważne obrażenia.

WYMOGI DOTYCZĄCE DOPROWADZENIA POWIETRZA ŚCIERNEGO

Oczyszczanie strumieniowo-ścierne wymaga dużej ilości powietrza pod wysokim ciśnieniem. Wydajność Użycie zbyt małej ilości powietrza może niekorzystnie wpłynąć na oczyszczarkę ścierną

wąż doprowadzający, niewystarczające ciśnienie powietrza lub zbyt duża dysza.

Identyfikator węża	Długość węża	Identyfikator dyszy	CFM (110 PSI)	Zastosowanie ścierneNa godzinę
3/8"	50 stóp	3/32"	6	60 funtów
3/8"	25 stóp	7/64"	12	100 funtów
1/2"	50 stóp	1/8"	15	150 funtów
1/2"	25 stóp	9/64"	20	200 funtów

Zalecamy, aby ciśnienie powietrza w zakresie 60-110 PSI zapewniało najlepsze wyniki.

ŁADOWANIE MATERIAŁÓW ŚCIERNYCH DO ZBIORNIKA

1. Sprawdź materiał ścierny, aby upewnić się, że jest suchy i nie zatyka zaworu dozującego (19B), rury wylotowej ścierniwa (23), węża (25) ani innych elementów.
2. Założ odzież ochronną z pełnym kapturem i certyfikatem MSHA/NICOSH Respirator.
3. Przekręć zawór dopływu powietrza (19) do pozycji wyłączonej (poziomej).
4. Naciśnij, aby otworzyć zawór DEADMAN dyszy (34).
5. Obserwuj manometr (16) i upewnij się, że wskazuje zero ciśnienia.
6. Zdejmij korek wlewu (13) z górnej części zbiornika.
7. Włóż lejek (31) i wsyp do lejka materiał ścierny. Koniecznie zdobądź

do zbiornika wystarczającą ilość, aby wykonać daną pracę. Ale jeśli jest to duża praca, napełnij tylko zbiornik w 3/4 i w razie potrzeby załaduj ponownie, aby zakończyć pracę.

WSKAZÓWKI: jeśli wilgotność wynosi 90/100%, syfon (18) nie będzie w stanie zatrzymać całej

wilgoci w zbiorniku 3/4. Lepiej zmniejszyć ilość ścierniwa, załadować więcej

częściej i opróżniać bardziej otwarty syfon. Zmniejszy to możliwość

zatykania dna zbiornika lub przewodu. 8. mając w zbiorniku

odpowiednią ilość ścierniwa, zakręcić korek wlewu (13).

1. Zamknąć zawór odcinający dyszę (198) i otworzyć zawór zasilania powietrzem (19).
2. Gdy zaczniesz zwiększać ciśnienie w zbiorniku, posłuchaj, czy nie ma wycieków powietrza na korku wlewu

sprężarkę. Przed uruchomieniem napraw wszelkie nieszczelności.

ZALECENIA DOTYCZĄCE SPRĘŻARKI POWIETRZA

Aby umożliwić wydajną pracę sprężarki powietrza, postępuj zgodnie z poniższymi wskazówkami: Użyj dyszy o mniejszym rozmiarze, aby kontrolować zapotrzebowanie na powietrze.

1. Nie strzelaj w sposób ciągły. Okresowo przerywaj operację piaskowania, aby umożliwić sprężarce ostygnięcie.
2. Żadna sprężarka nie jest zaprojektowana do ciągłej pracy na pełnych obrotach. Użyj 70% wartości znamionowej. Użyj węża powietrznego o średnicy co najmniej 1/2 cala lub metalowej rurki łączącej sprężarkę powietrza z blasterem. Jeżeli twój
3. kompresor wytwarza nadmierną ilość wilgoci, zalecamy użycie syfonu lub separatora wilgoci. Otwórz zawór odpowietrzający, aż woda zacznie powoli wypływać w sposób ciągły.
4. Sprężarkę powietrza należy opróżniać na dnie zbiornika zasilającego przez zawór spustowy i należy go codziennie przedmuchiwać. Nie jest niczym niezwykłym opróżnianie trzech lub czterech galonów wody ze zbiornika zasilającego w dzień o dużej wilgotności. Dodatkowe zaopatrzenie zbiornika pomoże.
5. Trzymaj kurz i media powstałe podczas piaskowania z dala od sprężarki powietrza. Przestrzegaj maksymalnych wymagań dotyczących ciśnienia powietrza dla blastera i albo ustaw swoją sprężarkę tak, aby pracowała w podanych granicach, albo zastosuj zawór regulatora ciśnienia w celu zmniejszenia ciśnienia powietrza do odpowiedniego zakresu.

1. Jeśli w medium znajduje się wilgoć, może to ostatecznie spowodować uszkodzenie zbiornika blastera lub zatkanie jego przewodu. Aby uniknąć tego problemu, utrzymuj medium i powietrze w sprężarce w stanie suchym.
2. Jeśli nośnik jest wilgotny, przesiej go i osusz przed użyciem.
3. Nie pozostawiaj mediów w zbiorniku po piaskowaniu, ponieważ może ono wchłonąć wilgoć i pogorszyć wydajność piaskowania.
4. Przechowuj media w suchym miejscu, trzymaj je z dala od ziemi lub betonowych podłóg. Połóż je na drewnianej płozie.
5. Jeżeli wilgotność jest zbyt wysoka, piaskowanie w tym czasie może nie być wskazane.
6. Rozważ użycie różnych gatunków lub różnych rodzajów mediów, aby zapobiec zabrudzeniu dyszy i zatykaniu z powodu dużej zawartości wilgoci.
7. Nie używaj piasku.

Ostrzeżenie!

Nie napełniaj naczynia ciśnieniowego do wysokości sześciu (6) cali od górnej krawędzi naczynia. Jeśli wąż zostanie przypadkowo odłączony podczas użytkowania, może wystąpić rozpryskiwanie się medium.

Zobacz OSTRZEŻENIA dotyczące dróg oddechowych na początku instrukcji.

Czarna piękność

Black Beauty stosuje się, gdy trzeba usunąć farbę i rdzę ze stali, np.

Karoserie samochodowe, zbiorniki lub ciężkie maszyny. Black Beauty jest lepszy od krzemionki, ponieważ zawiera tylko 0,1% wolnej krzemionki, szybciej się tnie, można go ponownie wykorzystać, nie zawiera wilgoci i nie pakuje ani nie wchłania wilgoci.

Stalowy żwir

Grys stalowy niezwykle szybko tnie zardzewiały metal i trudną do usunięcia farbę. Stal

Grys jest popularny, ponieważ pozostawia bardzo gładkie wykończenie. Cenowo też jest porównywalny do większości innych specjalistycznych materiałów ściernych. W systemach odzysku zalecany jest śrut stalowy lub szafki.

Szkłany koralik

Koralik szklany służy do tworzenia satynowego lub matowego wykończenia. Zalecany jest koralik szklany w systemach odzysku lub szafach.

Tlenek glinu

Tlenek glinu to wysokiej jakości materiał ścierny, który jest ostrzejszy niż piasek (niezalecany) i tnie dwa razy szybciej niż piasek. Pozostawia gładkie, teksturowane wykończenie bez zagłębień. Tlenek glinu jest bardziej szorstki niż kulka szklana i można go stosować wielokrotnie. Jest to jeden z najbardziej ekonomicznych materiałów ściernych, jakie można zastosować w systemach odzyskiwania lub szafach.

Plastikowy żwir

Stosowany głównie do usuwania aluminium i włókna szklanego. Doskonały do usuwania farby. Lekkie utlenianie i rdza powierzchniowa. Zalecane do stosowania w komorach śrutowniczych ze względu na to, że tworzy bardzo mało pyłu. Działa szybko, trwa długo i zwiększa widoczność wewnątrz szafki.

WSKAZÓWKI DOTYCZĄCE ROZWIĄZYWANIA PROBLEMÓW

PROBLEM/PRZYCZYNA	MOŻLIWE ROZWIĄZANIE
Falowanie przepływu podmuchowego:
Zbyt niskie ciśnienie powietrza	Patrz „Brak ciśnienia powietrza”
Za dużo mediów	Wyreguluj zawór mediów
Nadmierne zużycie mediów:
Zawór mediów otwarty zbyt daleko	Zamknij lekko
Zbyt niskie ciśnienie powietrza	Sprawdź manometr
Zatykanie i zatykanie strumienia strumienia powietrza:
Śmieci w mediach	Oczyść i przeskanuj
Rozmiar nośnika jest zbyt duży	Użyj mniejszego rozmiaru ziarna
Zatyczki do dysz	Użyj większej dyszy
Zatyczki do dysz	Wyreguluj zawór mediów
Mokre media	Wysuszyć media, spuścić wodę z powietrza
Wilgoć w mediach ściernych:
Mokre media	Zmień lub użyj suchego podłoża
Woda w powietrzu	Spuść wodę z linii lotniczych
Woda w zbiorniku	Opróżnij, osusz i napełnij ponownie
Wilgotna pogoda:
Umiarkowana wilgotność	Utrzymuj media tak suche, jak to możliwe
Umiarkowana wilgotność	Użyj suszarki lub separatora wilgoci
Wysoka wilgotność	Jeśli to możliwe, unikaj tego okresu stosowania
Przeciążona sprężarka:
Sprężarka za mała	Ogranicz używany czas
Rozmiar dyszy jest zbyt duży	Użyj mniejszego rozmiaru
Zbyt wiele nieszczelności instalacji wodno-kanalizacyjnej	Uszczelnij i dokręć instalację wodną
Otwory w wężu ściernym	Wymień wąż
Zatkany filtr powietrza w sprężarce	Czysty
Brak ciśnienia powietrza:
Sprężarka za mała	Użyj mniejszej dyszy
Zawory zasilające nie są w pełnym położeniu	Otwórz zawory
Rozmiar dyszy jest zbyt duży	Użyj mniejszego rozmiaru
Wycieki w instalacjach wodno-kanalizacyjnych	Uszczelnij i dokręć instalację wodną
Otwory w wężu ściernym	Wymień wąż
Zatkany filtr powietrza w sprężarce	Wyczyść filtr
Uszczelka uretanowa zużyta lub zabrudzona	Oczyścić lub wymienić uszczelkę
Brak przepływu ścierniwa:
Zbiornik blastera pusty	Napełnij zbiornik
Wilgoć w mediach	Suche media
Niewystarczające ciśnienie powietrza	Sprawdź system
Wąż ścierny zagięty	Wyprostuj wąż
Śmieci w mediach	Wyczyść lub przesiej nośnik

KONSERWACJA

OSTRZEŻENIE!

Niezastosowanie się do poniższych zaleceń przed wykonaniem jakiejkolwiek konserwacji może spowodować poważne obrażenia lub śmierć w wyniku nagłego uwolnienia sprężonego powietrza:

- Rozhermetyzować oczyszczarkę strumieniową.

• Odłącz zasilanie.
• Zablokuj i oznacz dopływ sprężonego powietrza.
• Odpowietrz przewód doprowadzający powietrze do pistoletu.

Wymagana jest natychmiastowa wymiana zużytych elementów. Brak wymiany zużytych elementów może narazić operatora lub osoby postronne na kontakt z mediami o dużej prędkości, a sprężone powietrze może spowodować śmierć lub poważne obrażenia.

Wycieki wokół złączy i uchwytów dysz wskazują na zużyte lub luźne części.

Uchwyty dysz i złączki, które nie pasują ściśle do węża, oraz dysze, które nie pasują

dobrze dopasowane do uchwytów dysz, mogą odłączyć się pod ciśnieniem. Wpływ od

dysze, złączki, węże lub materiał ścierny oraz części odłączone pod wodą

ciśnienie może spowodować poważne obrażenia. Aby zapewnić długą i wydajną żywotność

uchwytu czuwaka, zdecydowanie zaleca się wykonanie poniższych procedur

następowało:

1. Okresowo (po 5-6 miesiącach umiarkowanego użytkowania lub po 10-15 godzinach intensywnego użytkowania do użytku przemysłowego) należy wymienić wszystkie adaptery węży przeznaczone wyłącznie do użytku z przepływem ścierniwa.
2. Wymień gumową uszczelkę po 7-10 godzinach użytkowania, aby zachować ją prawidłowo wyłączyć.
3. Sprawdź wąż ścierny, gdy zaczyna często drgać lub gdy wokół niego wyciekają media lub powietrze obszar węża lub uchwytu.
4. Wymień dyszę, gdy zużyje się do następnego większego rozmiaru.
5. W przypadku nadmiernego wycieku powietrza sprawdzić uszczelkę uretanową w zasuwie od otworu (upewnij się, że w uszczelce nie ma mediów).

INNE ELEMENTY KONSERWACJI

1. Należy dołożyć wszelkich starań, aby chronić sprężarkę powietrza przed uszkodzeniem, jakie może otrzymać w związku z obróbką strumieniowo-ścierną. Najlepszą opcją jest zachowanie odpowiedniej odległości między sprężarką a obróbką strumieniowo-ścierną – im większa odległość, tym lepiej. Poza tym powinieneś kontynuować standardowe procedury konserwacji sprężarki.
2. Niektóre części oczyszczacza ściernego zużywają się znacznie szybciej niż inne. Części wymagające szczególnej uwagi to te, które mają kontakt z mieszaniną powietrza i ścierniwa, zaczynając od węża ściernego (25), przechodząc przez metalowe wypełnienia, zawór DEADMAN (34)

oraz dysze ceramiczne (28).

1. Jeśli w którejkolwiek z tych części wystąpią nieszczelności, należy przerwać wszelkie prace i
2. dowiedzieć się, co wymaga naprawy lub wymiany. Nowy wąż ścierny (25) ma 2 stosy kordu, a jego ścianki mają grubość 1/4 cala. W miarę ścierania średnicy wewnętrznej ścianka staje się coraz cieńsza. Jednym ze sposobów sprawdzenia węża i innych części, na które ma wpływ piaskowanie, jest założenie odzieży ochronnej. Następnie zwiększ ciśnienie w układzie i zamknij dyszę, zamykając zawór (19). Posłuchaj, czy nie ma wycieków powietrza, i usuń wszelkie nieszczelności przed rozpoczęciem pracy. Możesz także zauważyć miejsca w wężu, gdzie ściana staje się bardzo cienka. Pojawiają się one w postaci pęcherzy na wężu; jeśli znajdziesz taki pęcherz, natychmiast kup nowy wąż. Jeśli pęcherz pęknie, materiał ścierny wypłynie z węża na zewnątrz.

REPUBLIKA

Wielkiej Brytanii

REPREZENT KE

Wyprodukowano w Chinach

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat e-gwarancji www.wevor.com/wsparcie

VEVOR®

TOUGH TOOLS, HALF PRICE
