FF-Q903 - Lucidatrice Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice abrasiva a serbatoio sotto pressione
Marca	Vevor
Modello	FF-Q903
Volume del serbatoio	20 galloni (circa 75,7 L)
Capacità abrasiva suggerita	33 L
Pressione di lavoro	60-110 psi (max 125 psi)
Consumo d'aria	6-25 CFM
Alimentazione	Aria compressa
Tubo aria raccomandato	1/2 pollice di diametro interno minimo
Funzioni principali	Rimozione vernice, ruggine, pulizia superfici metalliche, preparazione superfici
Materiali abrasivi compatibili	Sabbia (non raccomandata), Black Beauty, graniglia d'acciaio, perle di vetro, ossido di alluminio, granuli di plastica
Sicurezza	Indossare occhiali di sicurezza, protezione uditiva, guanti, respiratore approvato NIOSH; non superare 125 psi
Manutenzione	Scaricare il compressore, pulire il filtro, controllare le guarnizioni, sostituire gli ugelli usurati, ispezionare il tubo abrasivo
Pezzi di ricambio	Ugelli in ceramica, tubo abrasivo, guarnizioni in uretano, valvole, adattatori, fascette
Riparabilità	Pezzi sostituibili da personale qualificato; uso di ricambi originali
Dimensioni (circa)	Non specificate nel manuale
Peso (circa)	Non specificato nel manuale
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Informazioni generali	Prodotto in Cina; importato da vari rappresentanti (UE, UK, AU, US)

Domande frequenti - FF-Q903 Vevor

Come assemblare la smerigliatrice abrasiva Vevor FF-Q903?

Seguire i passaggi del manuale: assemblare il collettore di aspirazione con il manometro e la valvola a farfalla, fissare il filtro trappola d'acqua, installare la valvola di uscita abrasiva, montare la valvola DEADMAN con l'ugello, collegare il tubo abrasivo, fissare le ruote e il piede. Stringere tutti i collegamenti.

Quale pressione dell'aria utilizzare per la sabbiatura?

La pressione di lavoro raccomandata è 60-110 psi. Non superare mai 125 psi per evitare il rischio di scoppio. Regolare la pressione in base all'abrasivo e all'ugello.

Come caricare gli abrasivi nel serbatoio?

Indossare un equipaggiamento di protezione completo. Chiudere la valvola di alimentazione aria, aprire la valvola DEADMAN per depressurizzare, rimuovere il tappo di riempimento, inserire l'imbuto e versare l'abrasivo asciutto fino a 3/4 del serbatoio massimo. Richiudere ermeticamente.

Perché il flusso di abrasivo è scarso o nullo?

Cause possibili: serbatoio vuoto, abrasivo umido, pressione aria insufficiente, valvola di dosaggio chiusa, ugello ostruito, tubo abrasivo piegato o ostruito. Controllare ogni punto e regolare la valvola di dosaggio.

Come eseguire la manutenzione della smerigliatrice dopo l'uso?

Scaricare il serbatoio dell'abrasivo, spurgare l'aria compressa, pulire il filtro trappola d'acqua, ispezionare il tubo abrasivo per bolle, sostituire le guarnizioni usurate e scaricare il compressore d'aria quotidianamente.

Quali tipi di abrasivi consigliate?

Utilizzare abrasivi secchi come Black Beauty, graniglia d'acciaio, perle di vetro, ossido di alluminio o granuli di plastica. Evitare la sabbia silicea a causa dei rischi di silicosi.

Quali sono le misure di sicurezza essenziali?

Indossare sempre occhiali di sicurezza, protezione uditiva, guanti spessi e un respiratore con alimentazione d'aria approvato NIOSH. Non lasciare mai la macchina in pressione senza sorveglianza e non superare 125 psi.

Come scaricare l'acqua dal compressore d'aria?

Aprire il rubinetto di spurgo nella parte inferiore del compressore per evacuare l'acqua. Effettuare questa operazione quotidianamente, soprattutto in caso di forte umidità, per evitare l'agglomerazione degli abrasivi.

Cosa fare se l'ugello si ostruisce durante la sabbiatura?

Fermare immediatamente, depressurizzare il sistema, rimuovere l'ugello e pulirlo. Utilizzare un ugello di diametro maggiore o ridurre la valvola di dosaggio per evitare ostruzioni. Assicurarsi che l'abrasivo sia asciutto.

Come sostituire l'ugello in ceramica?

Depressurizzare la macchina, svitare il dado a cappello dell'ugello, rimuovere il vecchio ugello, inserire il nuovo e riavvitare il dado. Stringere a mano. Verificare l'assenza di perdite prima dell'uso.

MANUALE UTENTE FF-Q903 Vevor

Supporto tecnico e certificato di garanzia elettronico www.vevor.com/supporto

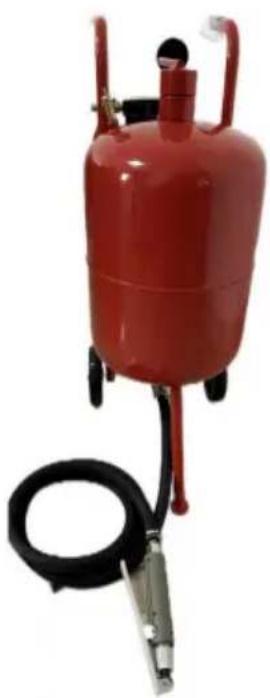

SERBATOIO SABBIATRICE ABRASIVA

MODELLO: FF-Q903

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

SABBIATRICE ABRASIVA

CISTERNA

MODELLO: FF-Q903

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/supporto

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Indossare sempre occhiali di sicurezza omologati ANSI durante il lavoro con strumenti e attrezzature.
	Indossare una protezione per gli occhi.
	Indossare protezioni per le orecchie.
	Indossare guanti protettivi.
	La conformità è una certificazione di sicurezza CE e Regno Unito.

Avvertenze e precauzioni di sicurezza

Grazie per aver utilizzato questo prodotto. Per essere sicuri di poter utilizzare il macchina correttamente, leggere attentamente queste istruzioni prima dell'uso e conservarle correttamente per riferimento futuro. Assicurati di leggere le precauzioni e la sicurezza regole in questa pagina per garantire un utilizzo sicuro. Questo manuale descriverà le avvertenze di sicurezza e precauzioni, funzionamento, manutenzione e pulizia. Gli avvertimenti e le istruzioni esaminate in questo manuale non possono coprire tutte le possibili condizioni e situazioni che possono verificarsi. La cautela e il buon senso non sono incorporati in questo prodotto, poiché riteniamo che gli usi saranno conformi a questi codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

1. Mantenere pulita l'area di lavoro. Le aree disordinate favoriscono gli infortuni.
2. Osservare le condizioni dell'area di lavoro. Non utilizzare le macchine in luoghi umidi o bagnati. Non esporre alla pioggia. Mantenere l'area di lavoro ben illuminata. Non utilizzare il prodotto in presenza di gas o liquidi infiammabili.
3. Tenere lontani i bambini. I bambini non devono mai essere ammessi nell'area di lavoro. Non lasciare che maneggino macchine, strumenti o prolunghe.
4. Conservare l'attrezzatura inutilizzata. Quando non vengono utilizzati, gli strumenti devono essere conservati in un luogo asciutto per inibire la ruggine. Chiudere sempre gli strumenti e tenerli fuori dalla portata dei bambini.
5. Utilizzare lo strumento giusto per il lavoro. Non tentare di forzare un piccolo strumento o accessorio a svolgere il lavoro di uno strumento industriale più grande. Ci sono alcune applicazioni per cui è stato progettato questo strumento. Farà il lavoro meglio e in modo più sicuro alla velocità per la quale era destinato. Non modificare questo strumento e non utilizzarlo per uno scopo per il quale non era destinato.
6. Vestirsi adeguatamente. Non indossare abiti larghi o gioielli perché potrebbero impigliarsi nelle parti mobili.

Sono consigliati indumenti protettivi elettricamente non conduttivi e calzature antiscivolo durante il lavoro. Indossare una copertura restrittiva per contenere i capelli lunghi.

1. Utilizzare protezioni per occhi e orecchie. Indossare sempre occhiali di sicurezza approvati ANSI.
2. Conservare gli strumenti con cura. Ispezionare periodicamente i cavi dell'utensile e, se danneggiati, farli riparare da un tecnico autorizzato. Le maniglie devono essere sempre mantenute pulite, asciutte e prive di olio e grasso. Si prega di spegnere e scollegare prima della manutenzione e pulizia.
3. Evitare avviamenti involontari. Spegnere la fonte d'aria quando non in uso.
4. Prestare attenzione. Guardare cosa si sta facendo e usare il buon senso. Non utilizzare l'utensile quando si è stanchi.
5. Verificare la presenza di parti danneggiate. Prima di utilizzare l'utensile, controllare attentamente ogni parte che sembri danneggiata per assicurarsi che funzioni correttamente e svolga la funzione prevista. Controllare l'allineamento e il bloccaggio delle parti mobili, eventuali parti rotte o supporti di montaggio e qualsiasi altra condizione che possa influire sul funzionamento. Le parti danneggiate devono essere riparate o sostituite da un tecnico qualificato. Non utilizzare l'utensile se l'interruttore non si accende e spegne correttamente.
6. Parti di ricambio e accessori. Durante la manutenzione, utilizzare solo parti di ricambio identiche. L'uso di altre parti annullerà la garanzia. Utilizzare solo accessori destinati all'uso con l'utensile.
7. Non utilizzare l'utensile sotto l'effetto di alcol o droghe. Leggere le etichette di avvertenza sui farmaci per determinare se il giudizio o i riflessi sono compromessi durante l'assunzione. In caso di dubbi, non utilizzare l'utensile.
8. Manutenzione. Per la vostra sicurezza, la manutenzione deve essere eseguita regolarmente da un tecnico qualificato.
9. Non utilizzare mai la macchina in prossimità di materiali infiammabili.
10. Non immergere l'apparecchio in acqua o altri liquidi.
11. Questo prodotto non può essere utilizzato per altri scopi. Non adatto per uso commerciale. SOLO PER USO INTERNO.
12. Non utilizzare alcol, benzina, ecc. come refrigerante.
13. Mantenere gli astanti a distanza di sicurezza dall'area di lavoro. Chiunque entri nell'area di lavoro deve indossare dispositivi di protezione individuale. Frammenti del pezzo in lavorazione o un accessorio rotto potrebbero volare via e causare lesioni anche al di fuori dell'area operativa immediata.
14. Questo apparecchio non è destinato all'uso da parte di persone giovani o inferme a meno che non siano supervisionate da una persona responsabile per garantire che possano utilizzare l'apparecchio in sicurezza. I bambini piccoli devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio. I bambini e gli animali domestici devono stare lontani dal prodotto.
15. NON PULIRLO CON NESSUN MATERIALE ABRASIVO.
16. Non lasciarlo mai incustodito durante l'uso.

Avvertenza: le avvertenze, le precauzioni e le istruzioni discusse in questo documento non possono coprire tutte le possibili condizioni e situazioni che possono verificarsi. L'operatore deve comprendere che il buon senso e la cautela sono fattori che non possono essere incorporati in questo prodotto, ma devono essere forniti dall'operatore dello strumento.

AVVERTENZA RISCHIO PER LA SALUTE

AVVERTIMENTO!

Non utilizzare una pistola a pressione ALLSOURCE prima di aver letto questo manuale e di averne compreso i contenuti e gli avvertimenti. Questi avvisi sono inclusi per la salute e la sicurezza dell'operatore e di chi si trova nelle immediate vicinanze. Conserva questo manuale per riferimento futuro.

La polvere creata da levigatura, segatura, molatura, perforazione e altre attività di costruzione può contenere sostanze chimiche note per causare cancro, difetti congeniti o altri danni riproduttivi e malattie respiratorie. Alcuni esempi di sostanze chimiche includono:

• Piombo da vernici a base di piombo
• Silice cristallina da mattoni, cemento e altri prodotti per muratura; arsenico e cromo da legname trattato chimicamente

Il rischio derivante da queste esposizioni varia a seconda della frequenza con cui si esegue questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ventilata e utilizzare attrezzature di sicurezza approvate, come maschere antipolvere appositamente progettate per filtrare le particelle microscopiche.

La sabbiatura abrasiva produce polvere nociva. Tutti coloro che si trovano nell'area di sabbiatura devono indossare un respiratore ad adduzione d'aria approvato NIOSH, adeguatamente montato e sottoposto a corretta manutenzione.

SILICOSI E ALTRE POLVERE - AVVERTENZE:

Respirare la polvere della sabbia silicea può causare silicosi, una malattia polmonare mortale. Anche respirare la polvere durante le operazioni di sabbiatura può causare asbestosi e/o altre malattie gravi o mortali. Un respiratore per sabbiatura ad alimentazione d'aria, approvato NIOSH e ben mantenuto, deve essere utilizzato da chiunque esegua la sabbiatura, da chiunque maneggi o utilizzi mezzi contenenti sostanze tossiche o mezzi con più dell'1% di silice cristallina, e da chiunque si trovi nella zona della polvere. Le polveri nocive possono rimanere sospese nell'aria per lunghi periodi di tempo dopo la cessazione della sabbiatura, causando lesioni gravi o mortali.

Prima di rimuovere il respiratore, utilizzare uno strumento per il monitoraggio dell'aria per determinare se l'atmosfera è sicura da respirare. Contattare l'ufficio OSHA o NIOSH locale per determinare il respiratore adatto alla vostra particolare applicazione.

I respiratori ad adduzione d'aria non rimuovono né proteggono dal monossido di carbonio (CO) o qualsiasi altro gas tossico. Utilizzare un dispositivo per la rimozione del monossido di carbonio e un dispositivo di monitoraggio con il respiratore per garantire una qualità dell'aria di grado D. Seguire tutti gli standard OSHA applicabili e il regolamento OSHA 1910.134 (d).

CONSERVARE QUESTE ISTRUZIONI

Queste istruzioni saranno necessarie per le istruzioni di sicurezza e per le procedure operative, l'elenco delle parti e la garanzia. Metterle in un luogo sicuro e asciutto per riferimento futuro.

IMPORTANTI ISTRUZIONI DI SICUREZZA

ATTENZIONE: quando si utilizzano strumenti come il compressore d'aria, alimentato da motore elettrico o motore a benzina, dovrebbero essere sempre adottate le precauzioni di sicurezza di base per ridurre il rischio di incendio, scosse elettriche e lesioni personali. Dovresti rivedere le istruzioni di sicurezza del compressore d'aria prima di iniziare la sabbiatura abrasiva con questo strumento.

PARAMETRI DEL PRODOTTO

Volume del serbatoio	20 galloni
Pressione lavorativa	60-110PSI
Consumo d'aria:	6-25 cm3
Capacità abrasiva consigliata:	33 litri

Attenzione:

1. Non utilizzare accessori che non siano specificatamente progettati e consigliati dal produttore dell'utensile.
2. Scaricare l'acqua dal compressore d'aria prima dell'uso per garantire che l'aria sia asciutta e evitare grumi di abrasivo (media), altrimenti non funzionerà.
3. Uno degli ugelli in ceramica è stato installato sul prodotto.

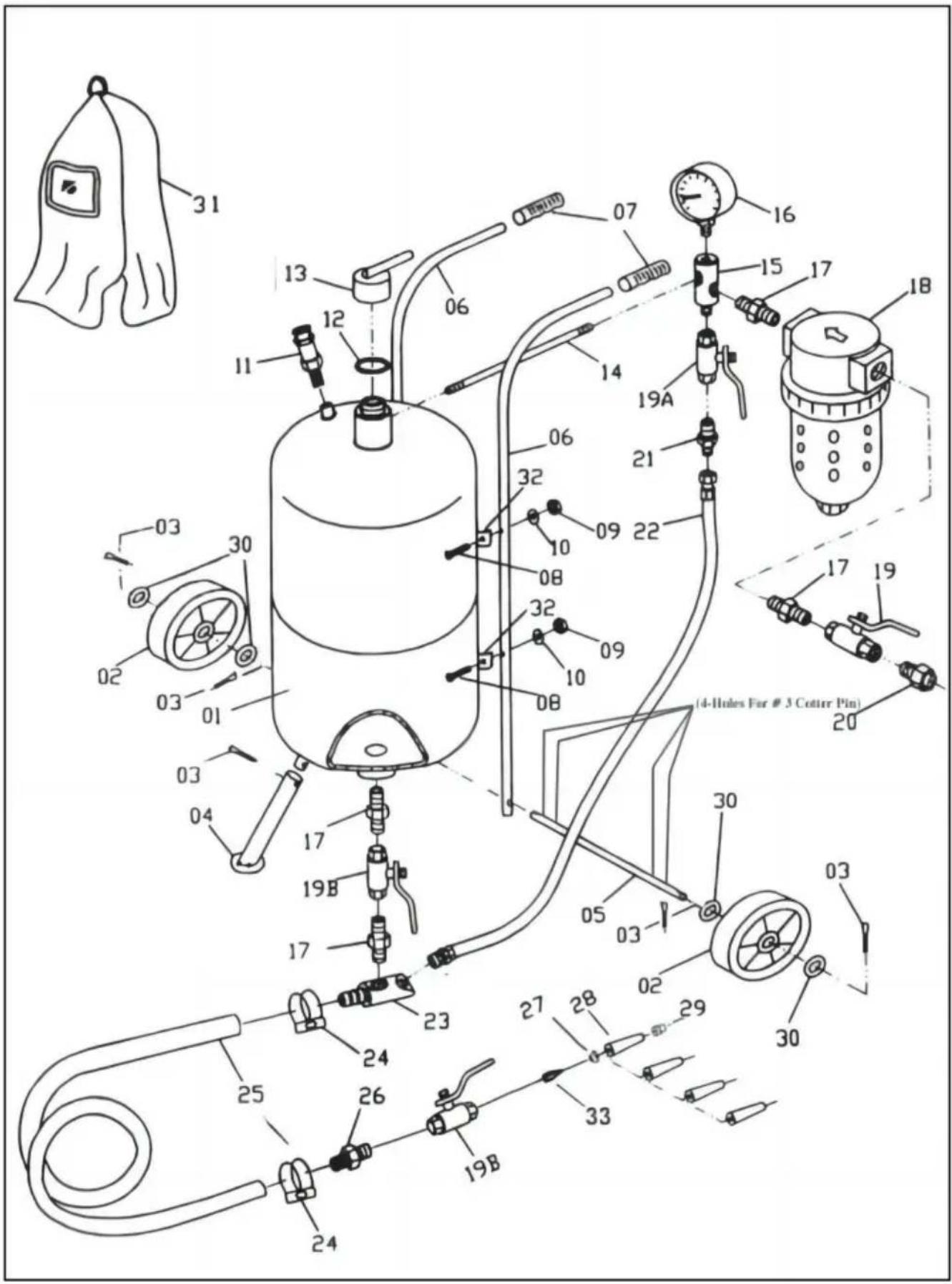

ELENCO DELLE PARTI

NOTE DI INSTALLAZIONE

1. Smaltire con cura tutti i sacchetti di plastica e tenerli lontano dalla portata dei bambini e degli animali domestici.
2. Controllare tutti i componenti forniti secondo l'elenco in questo manuale. Assicurarsi di avere tutte le parti elencate.
3. Pur prestando particolare attenzione durante la realizzazione di questo prodotto, è necessario fare attenzione durante il processo di assemblaggio per evitare di graffiarsi con gli spigoli vivi.
4. Indossare occhiali protettivi e guanti protettivi durante il montaggio e l'uso.
5. Il prodotto deve essere posizionato su una superficie piana.

ISTRUZIONI DI MONTAGGIO

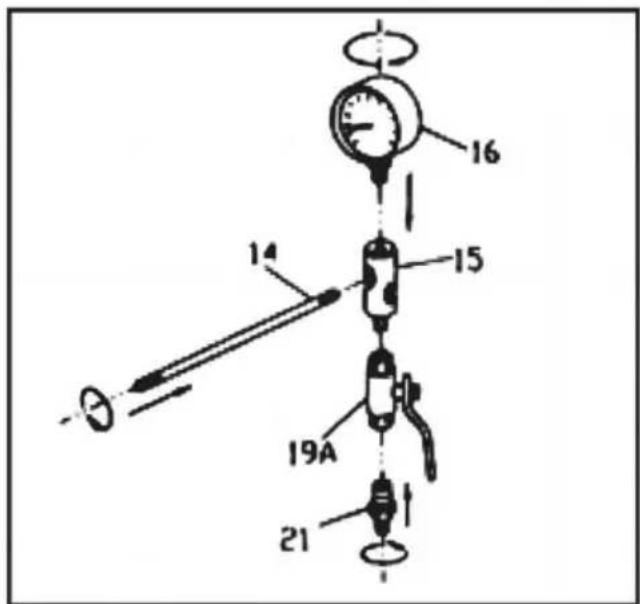

1. Fare riferimento al disegno per la fase 1, assemblaggio del collettore di aspirazione. Per prima cosa, fissare il manometro (16) alla sommità del collettore di aspirazione, ruotandolo in modo che possa essere visto attraverso la parte superiore del serbatoio. Successivamente, collegare la valvola di strozzamento (19A) al fondo del collettore. Collegare il connettore del nipplo (21) alla valvola a farfalla.

Collegare il tubo di giunzione (14) al collettore.

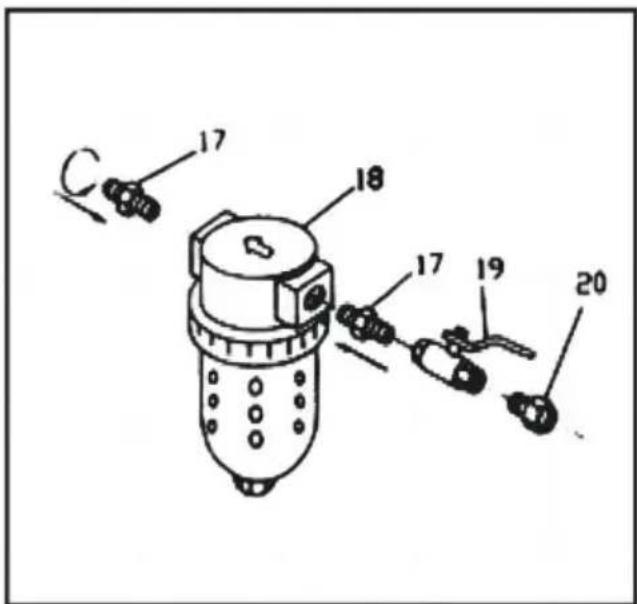

1. Fare riferimento al disegno per il passaggio 2, per assemblare il filtro del sifone (18).

Il connettore del capezzolo (17) è avvitato su ciascun lato del filtro. Da un lato, collegare la valvola di alimentazione dell'aria (19) al connettore del capezzolo (17), quindi collegare il connettore maschio/femmina (20) all'altro lato della valvola di alimentazione dell'aria. Quando si è pronti per utilizzare la sabbiatrice abrasiva, il tubo dell'aria proveniente dal compressore si fisserà al connettore maschio/femmina (20).

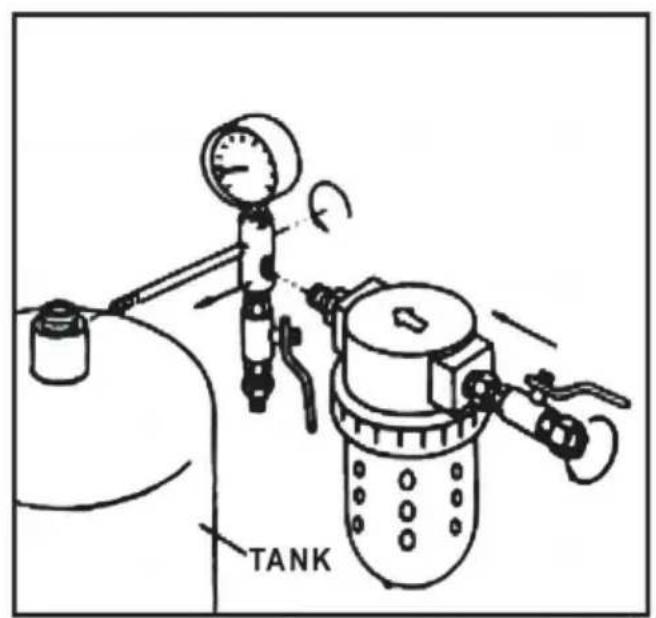

1. Posizionare il serbatoio (01) su un tavolo con i quattro fermagli verso l'alto. Fare riferimento al disegno per la fase 3. Avvitare il filtro sifone (18) e le sue parti nel foro sul lato del collettore di aspirazione. Quindi avvitare l'estremità aperta del tubo di giunzione (14) con il collettore di aspirazione (15) e il manometro (16) fissati nel foro filettato sul lato del tubo di riempimento sulla parte superiore del serbatoio. Ancora una volta, assicurarsi che il collettore e il calibro siano verticali.

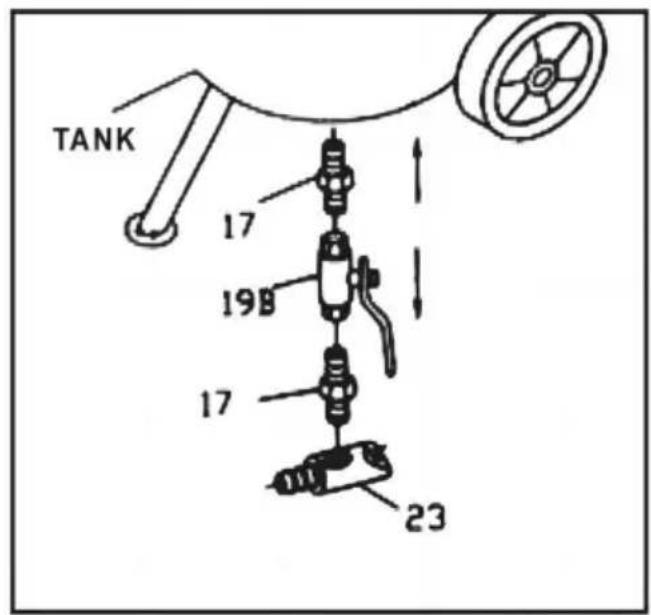

2. Fare riferimento al disegno per la fase 4, montaggio della valvola di uscita dell'abrasivo nel foro sul fondo del serbatoio. Collegare quattro parti, nell'ordine: connettore del capezzolo (17); valvola di dosaggio dell'abrasivo (19B); connettore del nipplo (17) e il tubo di uscita dell'abrasivo (23).

Passo 1

Passo 2

Passo 3

Passaggio 4

1. Fare riferimento al disegno per la fase 5, montaggio della valvola UOMO PRESENTE dell'ugello (34). Durante questo processo di assemblaggio, selezionerai uno dei quattro ugelli (28). Questa non è una selezione permanente, poiché è possibile cambiare gli ugelli in base al lavoro svolto.

Avvitare l'adattatore (26) nella valvola UOMO PRESENTE dell'ugello (34). Avvitare la guarnizione (27) nel connettore del nipplo, quindi aggiungere un ugello (28) e il dado cieco dell'ugello (29).

1. Fare riferimento al disegno per il passaggio 6, per collegare la valvola di dosaggio dell'abrasivo assemblaggio (passo 4) e l'assemblaggio (passo 5). Far scorrere le due fascette stringitubo (24) su ciascuna estremità del tubo abrasivo (25), premere un'estremità del tubo sopra il nipplo del tubo di uscita dell'abrasivo (23) e l'altra estremità sopra l'adattatore (26). Entrambi i tubi

le estremità dovrebbero essere saldamente posizionate sui capezzoli. Far scorrere le fascette stringitubo lungo il tubo a ciascun capezzolo e serrare i morsetti molto saldamente.

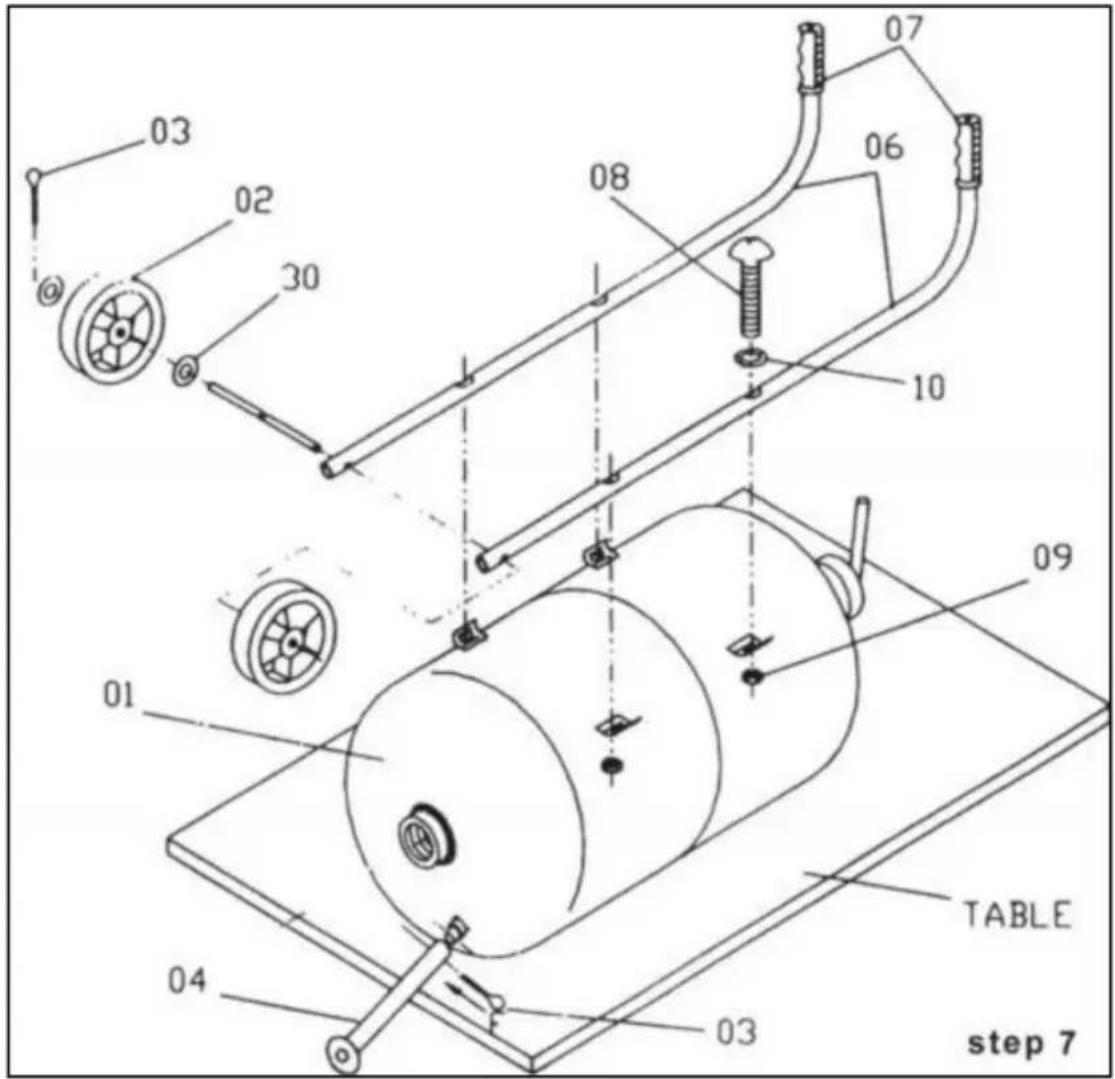

1. Fissare i due manubri (06) al serbatoio utilizzando quattro viti a coppa (08), quattro rondelle (10) e quattro dadi esagonali (09). Nota: mantenere le estremità della curva della maniglia verso l'alto.
2. Individuare l'asse (05) e farlo scorrere attraverso i fori ai lati del manubrio

(06). Posizionare una ruota (02) su ciascuna estremità dell'asse e fissarla in posizione con coppiglie (03) e rondella (30).

1. Inserire il piedino fisso (04) sul raccordo posto sul fondo della vasca in prossimità del bordo. Usa l'ultima coppiglia (03) per tenere il piede sul serbatoio.
2. Prima di iniziare le operazioni, ripercorrere ogni connessione, raddoppiandola controllando per assicurarsi che tutti siano serrati e posizionati correttamente.

AVVERTIMENTO!

Lo scollegamento del tubo mentre l'unità è sotto pressione potrebbe causare lesioni gravi o mortali. Utilizzare perni di bloccaggio e cavi di sicurezza in tutti i collegamenti dei giunti per evitare che i raccordi dei tubi si disconnettano accidentalmente.

Se vengono utilizzati raccordi per tubi dell'aria di tipo twist-on, devono essere fissati con perni o fili di sicurezza per evitare la disconnessione accidentale mentre sono sotto pressione. Lo scollegamento del tubo mentre è sotto pressione potrebbe causare gravi lesioni.

PROCEDURE DI SICUREZZA PER GLI SABBIATORE A PRESSIONE

ATTENZIONE: LEGGERE NELLE LORO PROCEDURE DI SICUREZZA ALL'INTERNO DI QUESTE SI TROVANO PARTI INTERE DELLE ISTRUZIONI PER L'USO AVVERTENZE.

Queste procedure non intendono essere esaustive a causa delle numerose variabili nel campo della sabbiatura abrasiva. Pertanto, INSISTIAMO che le mani, le orecchie, la bocca,

il naso e gli occhi devono essere sempre coperti con adeguate protezioni di sicurezza.

1. Non inserire le dita, nessuna parte del corpo o alcun componente nella guarnizione del tappo di riempimento zona in cui la granigliatrice viene pressurizzata. Mancata conservazione delle parti del corpo l'area del tappo di riempimento potrebbe causare gravi lesioni.
2. Non superare la pressione massima di esercizio di 125 PSI. Mancato mantenimento una pressione massima di esercizio inferiore a 125 PSI può causare lo scoppio della granigliatrice, causando morte o lesioni gravi.
3. Tutti coloro che si trovano nell'area dell'esplosione, compreso l'operatore dell'attrezzatura, devono procedere correttamente utilizzare e mantenere un respiratore ad aria approvato NIOSH, anche dopo l'esplosione è cessato. Le polveri nocive possono rimanere sospese nell'aria per lunghi periodi di tempo dopo che l'esplosione ha cessato di provocare lesioni o morte.
4. Prima di utilizzare la pistola a pressione: indossare occhiali di sicurezza, guanti e Approvato dal NIOSH. respiratore. Indossare sempre questi indumenti protettivi durante il funzionamento e durante la manutenzione della tua sabbiatrice abrasiva. Mentre viene fornito un cappuccio protettivo aiuta a proteggerti dalle parti volanti mentre usi la macchina, il cofano no fornire protezione dalle particelle sospese nell'aria. Una sabbiatura alimentata ad aria ben mantenuta chiunque esploda deve utilizzare il respiratore.
5. Utilizzare guanti spessi per proteggere le mani.
6. Utilizzare i tabelloni per evitare che gli spruzzi eccessivi colpiscano qualcuno o qualcos'altro perché la polvere viaggerà a lunga distanza. Fai esplodere in un'ampia area aperta per ridurre al minimo accumulo di abrasivo nelle aree circostanti.
7. Non trascinare il serbatoio del fluido afferrandolo per il tubo abrasivo, né lasciarlo cadere: il raccordo potrebbe rompersi, rendendo la macchina insicura. I media e l'aria hanno meno di 125 PSI, una forza distruttiva molto elevata. Non lasciare mai una macchina pressurizzata incustodita. Se si verifica un'emergenza, ad esempio lo scoppio di un tubo, spegnere subito la macchina.
8. Scaricare l'aria dal serbatoio attraverso la valvola di ingresso e scollegare l'alimentazione prima di qualsiasi pulizia o manutenzione. Quando si rimuove l'ugello, prestare attenzione poiché la pressione dell'aria potrebbe essere ancora nel tubo se l'ugello è ostruito.
9. Per un funzionamento sicuro, eseguire la manutenzione preventiva consigliata sulla sabbiatrice, sul serbatoio, sull'unità remota e sugli accessori. Sostituire tutte le parti usurate prima che si guastino. È necessaria la sostituzione immediata dei componenti usurati. La mancata sostituzione di componenti usurati

potrebbe esporre l'operatore o gli astanti a fluidi ad alta velocità e aria compressa, causando gravi lesioni.

1. Non utilizzare materiali corrosivi di alcun tipo nell'unità. Utilizzare solo supporti puliti e asciutti.
2. Non giuntare il tubo abrasivo. La giunzione si consumerà rapidamente e potrebbe spruzzare violentemente il prodotto sull'area circostante. Un tubo di sabbiatura usurato potrebbe rompersi improvvisamente. Giunti e portaugelli potrebbero non aderire adeguatamente a un tubo flessibile usurato, provocandone lo scarico sotto pressione. Aria compressa e abrasivo potrebbero fuoriuscire da un tubo rotto, da un raccordo o da un portaugello scollegato, causando gravi lesioni.
3. Saldature, molature o perforazioni sulla granigliatrice potrebbero indebolire il recipiente. La pressione dell'aria compressa potrebbe causare la rottura di una granigliatrice indebolita, con conseguenti lesioni gravi o mortali. Saldatura, molatura o perforazione sulla macchina per sabbiatura, senza un timbro R del National Board, annulla la certificazione ASME e del National Board, se applicabile.
4. Posizionare sempre la macchina in modo che la presa sia rivolta lontano da qualsiasi oggetto o persone. Stare lontani dal percorso di uscita dell'abrasivo. Potrebbe uscire ad alta velocità. L'impatto dell'abrasivo in uscita potrebbe causare gravi lesioni.
5. Non utilizzare adattatori elettrici che eliminino il polo di terra su spine da 115 volt. La mancata corretta messa a terra della macchina può causare lesioni dovute a scosse elettriche e danni alle apparecchiature. Per contribuire a ridurre la possibilità di elettricità statica e i suoi rischi correlati, mettere sempre a terra la granigliatrice.
6. Non utilizzare questa attrezzatura in aree che potrebbero essere considerate pericolose o dove sono presenti gas o liquidi infiammabili. In caso contrario, si potrebbe causare un'esplosione con conseguenti lesioni gravi.
7. L'uso di questa apparecchiatura può creare elettricità statica. Non utilizzare in ambienti chiusi in presenza di sostanze esplosive o potenzialmente esplosive o dei loro vapori; può verificarsi un'esplosione.
8. Non riempire eccessivamente il serbatoio con il materiale. Non riempire fino a 6 pollici dalla parte superiore del serbatoio.
9. PRIMA DI APRIRE IL SERBATOIO, rilasciare la pressione dell'aria sul serbatoio dell'abrasivo. Per fare ciò, chiudere la valvola di alimentazione dell'aria (19) e spingerla verso il basso per aprire la valvola DEADMAN (1), per rilasciare la pressione nella linea. Assicurarsi che il manometro della bombola legga zero, quindi aprire il serbatoio.
10. MANTENERE LA PRESSIONE DELL'ARIA CORRETTA. Si consiglia un massimo di 110 PSI; la pressione non deve superare i 125 PSI. Se la pressione supera i 125 PSI, interrompere tutto il lavoro immediatamente e scollegare il compressore d'aria per ridurre la pressione in eccesso. Non indagare sul problema della pressione del blaster finché il manometro non indica zero.

ISTRUZIONI PER L'USO

TECNICA OPERATIVA:

1. Collegare il tubo dell'aria alla valvola di ingresso dell'aria. Il produttore consiglia di utilizzare un tubo dell'aria in ingresso con diametro interno minimo di 1/2". L'uso di un tubo dell'aria con diametro interno inferiore a 1/2" limiterà il volume dell'aria e comprometterà il funzionamento dell'unità. Prima dell'iniezione di aria, assicurarsi che la valvola di ingresso dell'aria e la valvola dell'ugello siano in posizione OFF. Con la valvola Deadman chiusa e il tappo di riempimento stretto, aprire la valvola di ingresso dell'aria per consentire all'aria di pressurizzare. Il campo di funzionamento dell'unità è compreso tra 40 e 110 PSI. Nota: per la corretta selezione dell'ugello, fare riferimento alla tabella di selezione dell'ugello a pagina 11. Dopo aver selezionato correttamente l'ugello, inserire l'ugello nella base del fermo. Impostare ancora una volta la rondella e far scorrere il dado di fermo sull'ugello e serrare a mano.
2. Il Pressure Blaster è dotato di un esclusivo progetto di chiusura pull-up semiautomatica. Il produttore consiglia un abrasivo di grana fine con dimensioni granulari simili a quelle del sale da cucina. Ciò garantisce un flusso adeguato e riduce la possibilità di ostruzione dell'ugello. Quando sei pronto per pressurizzare il contenitore, solleva la chiusura e apri l'aria in entrata. La pressione dell'aria interna sigillerà la chiusura.
3. Con la sabbiatrice pressurizzata e la valvola di regolazione del flusso dell'abrasivo alla base dell'unità, chiudere la valvola a sfera e aprire la valvola di ingresso dell'aria per consentire all'aria di fluire attraverso il tubo di bypass alla base dell'unità. Quindi tenere il tubo abrasivo tramite l'alloggiamento del fermo dell'ugello con l'ugello diretto lontano dall'unità e dall'operatore, premere rapidamente la valvola Deadman completamente aperta e regolare la valvola di regolazione alla base del serbatoio per spurgare l'abrasivo nel flusso d'aria. Aprire lentamente la valvola del regolatore finché il materiale abrasivo non è leggermente visibile. Una volta che la valvola di regolazione del flusso è regolata sull'impostazione desiderata, è necessaria solo un'ulteriore regolazione quando si cambia il grado di materiale abrasivo o quando si utilizza un ugello con un diverso ID. L'apertura eccessiva della valvola del regolatore provocherà un intasamento del tubo o dell'ugello.

Per ottenere prestazioni ottimali, la valvola Deadman deve essere aperta e chiusa rapidamente.

AVVERTIMENTO!

Scollegare il tubo mentre l'unità è sotto pressione potrebbe causare lesioni gravi o

morte. Utilizzare perni di sicurezza e cavi di sicurezza in tutte le connessioni di accoppiamento per aiutare

a evitare che i raccordi dei tubi si disconnettano accidentalmente.

Se si utilizzano raccordi per tubi dell'aria del tipo twist-on, questi devono essere fissati con un blocco di sicurezza o fili per impedire la disconnessione accidentale mentre è sotto pressione. La disconnessione del tubo flessibile mentre è sotto pressione potrebbe causare gravi lesioni.

FABBISOGNO DI FORNITURA DI ARIA ABRASIVA

La sabbiatura abrasiva richiede un grande volume di aria ad alta pressione. L'efficienza della vostra sabbiatrice abrasiva può essere influenzata negativamente dall'uso di un tubo di alimentazione dell'aria troppo piccolo, pressione dell'aria insufficiente o ugello troppo grande.

ID tubo	Lunghezza del tubo	ID ugello	CFM (110 PSI)	Uso abrasivoAll'ora
3/8"	50 piedi	3/32"	6	60 libbre
3/8"	25 piedi	7/64"	12	100 libbre
1/2"	50 piedi	1/8"	15	150 libbre
1/2"	25 piedi	9/64"	20	200 libbre

Raccomandiamo che la pressione dell'aria nell'intervallo 60-110 PSI fornisca i migliori risultati.

1. Controllare l'abrasivo per assicurarsi che sia asciutto e non ostruisca la valvola di dosaggio (19B), il tubo di uscita dell'abrasivo (23), il tubo flessibile (25) o altri componenti.
2. Indossare indumenti protettivi, cappuccio completo e respiratore approvato MSHA/NICOSH.

Respiratore.

1. Ruotare la valvola di alimentazione dell'aria (19) in posizione chiusa (orizzontale).
2. Spingere verso il basso per aprire la valvola UOMO PRESENTE dell'ugello (34).
3. Osservare il manometro (16) e assicurarsi che indichi una pressione pari a zero.
4. Rimuovere il tappo di riempimento (13) dalla parte superiore del serbatoio.
5. Inserire l'imbuto (31) e versare l'abrasivo nell'imbuto. Assicurarsi di ottenere

abbastanza nel serbatoio per svolgere il lavoro da svolgere. Ma se si tratta di un lavoro impegnativo, riempire solo il serbatoio per 3/4 e ricaricare secondo necessità per completare il lavoro.

CONSIGLI: se l'umidità è del 90/100%, il sifone (18) non riuscirà a trattenere tutta l'

umidità in un serbatoio da 3/4. Meglio ridurre la quantità di abrasivo, caricare più

frequentemente e svuotare il sifone più aperto. Ciò ridurrà la possibilità di

intasamento del fondo del serbatoio o della linea.

Con la giusta quantità di abrasivo nel serbatoio, chiudere il tappo di riempimento (13).

1. Chiudere la valvola di intercettazione dell'ugello (198) e aprire la valvola di alimentazione dell'aria (19).
2. Prestare attenzione alle perdite d'aria sul tappo del serbatoio mentre si inizia a pressurizzare il serbatoio

compressore. Riparare eventuali perdite prima dell'uso.

RACCOMANDAZIONE COMPRESSORE D'ARIA

Per consentire un funzionamento efficiente del compressore d'aria, seguire queste linee guida: utilizzare un ugello di dimensioni più piccole per controllare la richiesta d'aria.

1. Non sabbiare continuamente. Interrompere periodicamente l'operazione di sabbiatura per consentire al compressore di raffreddarsi.
2. Nessun compressore è progettato per funzionare costantemente al massimo numero di giri. Utilizzare il 70% della produzione nominale. Utilizzare un tubo dell'aria da almeno 1/2" o una tubazione metallica dal compressore d'aria al blaster. Se il tuo
3. Il compressore crea una quantità eccessiva di umidità, se ne consiglia l'uso di un sifone o di un separatore di umidità. Aprire la valvola di spurgo fino a quando l'acqua scorre lentamente ed esce continuamente.
4. Il compressore d'aria deve essere scaricato sul fondo del serbatoio di alimentazione attraverso una valvola di scarico e deve essere spurgato quotidianamente. Non è insolito scolarne tre o quattro litri d'acqua dal serbatoio di alimentazione in una giornata ad alta umidità. Una fornitura aggiuntiva del serbatoio aiuterà.
5. Tenere la polvere e i materiali creati dall'esplosione lontano dal compressore d'aria. Rispettare i requisiti massimi di pressione dell'aria per il blaster e impostare il proprio compressore per funzionare entro questi limiti o utilizzare una valvola di regolazione della pressione per ridurre la pressione dell'aria nell'intervallo appropriato.

UTILIZZO DI ABRASIVI (MEDIA).

1. Se è presente umidità nel supporto, col tempo potrebbe danneggiare il serbatoio della sabbiatrice o ostruire il sistema. Mantenere il supporto e il compressore asciutti per evitare questo problema.
2. Se il supporto è umido, schermarlo e asciugarlo prima dell'uso.
3. Non lasciare il materiale nel serbatoio dopo la sabbiatura perché può assorbire umidità e compromettere le prestazioni di sabbiatura.
4. Conservare i supporti in un luogo asciutto; tenere i supporti lontani dal terreno o dai pavimenti in cemento. Metterli su un pattino di legno.
5. Se l'umidità è eccessivamente elevata, potrebbe non essere consigliabile sabbiare in quel momento.
6. Considerare l'utilizzo di gradazioni o tipi diversi di materiale per prevenire l'intasamento degli ugelli dovuto all'elevato contenuto di umidità.
7. Non utilizzare sabbia.

Avvertimento!

Non riempire il recipiente a pressione fino a sei (6) pollici dalla parte superiore del recipiente. Se un tubo flessibile viene scollegato accidentalmente durante l'uso, potrebbero verificarsi spruzzi di materiale.

Vedere le AVVERTENZE relative alle vie respiratorie all'inizio del manuale.

Bellezza nera

Black Beauty viene utilizzato quando è necessario rimuovere vernice e ruggine dall'acciaio, ad esempio carrozzerie, serbatoi o macchinari pesanti. Black Beauty è superiore alla silice perché contiene solo lo 0,1% di silice libera, è più veloce da tagliare, può essere riutilizzato, è privo di umidità e non si compatta o assorbe umidità.

Graniglia d'acciaio

La graniglia in acciaio taglia estremamente velocemente il metallo arrugginito e la vernice è difficile da rimuovere. La graniglia d'acciaio è popolare perché lascia una finitura molto liscia. È paragonabile anche nel prezzo alla maggior parte degli altri abrasivi speciali. La graniglia d'acciaio è consigliata nei sistemi di recupero o armadi.

Perle di vetro

La perla di vetro viene utilizzata per creare una finitura satinata o opaca. Si consiglia la perla di vetro in sistemi o armadi di recupero.

Ossido di alluminio

L'ossido di alluminio è un abrasivo di alta qualità più affilato della sabbia (non

consigliato) e taglia due volte più velocemente della sabbia. Lascia una finitura liscia e strutturata

senza buche. L'ossido di alluminio è più ruvido delle perle di vetro e può essere riutilizzato

e ancora. È uno degli abrasivi più economici che puoi utilizzare in qualsiasi

sistemi o armadi di recupero.

Graniglia di plastica

Utilizzato principalmente per rimuovere la vernice dall'alluminio e dalla fibra di vetro. Leggera ossidazione e ruggine superficiale. Consigliato per l'uso è l'abbattitore perché

crea pochissima polvere. Funziona velocemente, dura a lungo e aumenta la visibilità all'interno dell'armadio.

SUGGERIMENTI PER LA RISOLUZIONE DEI PROBLEMI

PROBLEMA/CAUSA	POSSIBILE SOLUZIONE
Aumento del flusso d'urto:
Pressione dell'aria troppo bassa	Vedere "Mancanza di pressione dell'aria"
Troppi media	Regolare la valvola del fluido
Consumo eccessivo di media:
La valvola del fluido è troppo aperta	Chiudete leggermente
Pressione dell'aria troppo bassa	Controllare il manometro
Intasamento e ostruzione del flusso di sabbiatura:
Detriti nei media	Spurgo e screening
Dimensioni del supporto troppo grandi	Utilizzare una grana più piccola
Tappi per ugelli	Utilizzare un ugello più grande
Tappi per ugelli	Regolare la valvola del fluido
Supporti bagnati	Asciugare il supporto, drenare l'acqua dall'aria
Umidità nei mezzi abrasivi:
Supporti bagnati	Cambiare o utilizzare supporti asciutti
Acqua nell'aria	Scaricare l'acqua dalle compagnie aeree
Acqua nel serbatoio	Svuotare, asciugare e riempire nuovamente
Tempo umido:
Umidità moderata	Mantenere i supporti quanto più asciutti possibile
Umidità moderata	Utilizzare un essiccatore o un separatore di umidità
Alta umidità	Se possibile, evitare questo periodo di utilizzo
Compressore sovraccarico:
Compressore troppo piccolo	Limitare il tempo utilizzato
Dimensione dell'ugello troppo grande	Usa una taglia più piccola
Troppe perdite nell'impianto idraulico	Sigillare e serrare l'impianto idraulico
Fori nel tubo abrasivo	Sostituire il tubo
Filtro dell'aria sul compressore ostruito	Pulito
Mancanza di pressione dell'aria:
Compressore troppo piccolo	Utilizzare un ugello più piccolo
Valvole di alimentazione non in posizione completa	Aprire le valvole
Dimensione dell'ugello troppo grande	Usa una taglia più piccola
Perdite nell'impianto idraulico	Sigillare e serrare l'impianto idraulico
Fori nel tubo abrasivo	Sostituire il tubo
Filtro dell'aria sul compressore ostruito	Pulire il filtro
Guarnizione in uretano usurata o sporca	Pulire o sostituire la guarnizione
Mancanza di flusso abrasivo:
Serbatoio del blaster vuoto	Riempire il serbatoio
Umidità nei media	Supporti secchi
Pressione dell'aria insufficiente	Controllare il sistema
Il tubo dell'abrasivo è piegato	Raddrizzare il tubo
Detriti nei media	Pulire o schermare il supporto

MANUTENZIONE

AVVERTIMENTO!

La mancata osservanza di quanto segue prima di eseguire qualsiasi manutenzione potrebbe causare

lesioni gravi o morte a causa del rilascio improvviso di aria compressa:

• Depressurizzare la granigliatrice.

• Scollegare l'alimentazione. - Bloccare ed etichettare l'alimentazione dell'aria compressa. - Sfiatare la linea di alimentazione dell'aria alla pistola di sabbiatura.

È necessaria la sostituzione immediata dei componenti usurati. La mancata sostituzione dei componenti usurati potrebbe esporre l'operatore o gli astanti a mezzi ad alta velocità e l'aria compressa potrebbe causare morte o lesioni gravi.

Perdite attorno ai raccordi e ai portaugelli indicano parti usurate o allentate.

Portaugelli e raccordi che non si adattano perfettamente al tubo e ugelli che non si adattano saldamente ai portaugelli potrebbero scollegarsi mentre sono sotto pressione. L'impatto da ugelli, giunti, tubi flessibili o abrasivi e parti scollegate mentre si è sotto pressione potrebbe causare gravi lesioni. Per garantire una vita operativa lunga ed efficiente dell'impugnatura Deadman, si consiglia vivamente di seguire le seguenti procedure:

1. Periodicamente (dopo 5-6 mesi di uso moderato o dopo 10-15 ore di uso intenso industriale) sostituire tutti gli adattatori per tubi destinati esclusivamente all'uso con flussi abrasivi.
2. Sostituire il blocco di tenuta in gomma dopo 7-10 ore di utilizzo per mantenere un corretto spegnimento.
3. Controllare il tubo dell'abrasivo quando inizia a vibrare spesso o perde materiale o aria attorno al tubo o alla zona della maniglia.
4. Sostituire l'ugello quando si usura e passa alla dimensione successiva più grande.
5. Controllare la guarnizione in uretano nella chiusura pull-up quando le perdite d'aria sono eccessive dall'apertura (assicurarsi che la guarnizione sia priva di fluidi).

ALTRI ARTICOLI DI MANUTENZIONE

1. Dovresti fare ogni sforzo per proteggere il tuo compressore d'aria da eventuali danni che potrebbe ricevere dal tuo lavoro di sabbiatura abrasiva. La tua migliore opzione è mantenere il compressore controvento a causa della sabbiatura abrasiva e maggiore è la distanza tra loro, meglio è. A parte questo, dovresti continuare con le procedure standard di manutenzione del compressore.
2. Alcune parti della sabbiatrice abrasiva si usureranno molto più rapidamente di altre. Le parti che necessitano di molta attenzione trasportano la miscela aria/abrasivo, a cominciare dal tubo abrasivo (25) e, attraversando i riempimenti metallici, la valvola UOMO MORTO (34)

e gli ugelli in ceramica (28).

1. Se si sviluppano perdite d'aria in una qualsiasi di queste parti, è necessario interrompere tutto il lavoro e trovare cosa deve essere riparato o sostituito. Quando è nuovo, il tubo abrasivo (25) ha 2 pile di cordoni e le pareti sono spesse 1/4". Man mano che il diametro interno viene abraso, questa parete diventa sempre più sottile. Un modo per ispezionare il tubo e le altre parti interessate dalla sabbiatura consiste nell'indossare indumenti protettivi. Quindi pressurizzare il sistema e chiudere l'ugello e chiudere la valvola (19). Ascoltare eventuali perdite d'aria, riparare eventuali perdite prima dell'uso. È inoltre possibile individuare i punti nel tubo in cui la parete diventa molto sottile. Queste si presentano come vesciche nel tubo; se trovi una vescica di questo tipo, procurati immediatamente un nuovo tubo. Se la vescica si rompe, l'abrasivo fuoriuscirà dal lato del tubo.

REP.CE

TOUGH TOOLS, METÀ PREZZO
