Producttype	Schuurstraalmachine met druktank
Merk	Vevor
Model	FF-Q903
Tankinhoud	20 gallons (ongeveer 75,7 L)
Aanbevolen schuurmiddelcapaciteit	33 L
Werkdruk	60-110 psi (max 125 psi)
Luchtverbruik	6-25 CFM
Voeding	Perslucht
Aanbevolen luchtslang	1/2 inch binnendiameter minimaal
Hoofdfuncties	Verf verwijderen, roest verwijderen, reinigen van metalen oppervlakken, oppervlaktevoorbereiding
Geschikte schuurmiddelen	Zand (niet aanbevolen), Black Beauty, staalgrit, glasparels, aluminiumoxide, kunststofkorrels
Veiligheid	Draag veiligheidsbril, gehoorbescherming, handschoenen, NIOSH-goedgekeurd ademhalingsapparaat; niet hoger dan 125 psi
Onderhoud	Compressor aftappen, filter reinigen, afdichtingen controleren, versleten spuitmonden vervangen, schuurslang inspecteren
Reserveonderdelen	Keramische spuitmonden, schuurslang, urethaanafdichtingen, kleppen, adapters, slangklemmen
Repareerbaarheid	Onderdelen vervangbaar door een gekwalificeerde technicus; gebruik originele reserveonderdelen
Afmetingen (ongeveer)	Niet vermeld in de handleiding
Gewicht (ongeveer)	Niet vermeld in de handleiding
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support
Algemene informatie	Gemaakt in China; geïmporteerd door verschillende vertegenwoordigers (EU, VK, AU, VS)

Veelgestelde vragen - FF-Q903 Vevor

Hoe monteer ik de Vevor FF-Q903 straalmachine?

Volg de stappen in de handleiding: monteer de inlaatspruitstuk met de manometer en de gasklep, bevestig het waterafscheiderfilter, installeer de schuurmiddeluitlaatklep, monteer de DEADMAN-klep met de spuitmond, sluit de schuurslang aan, bevestig de wielen en de voet. Draai alle verbindingen vast.

Welke luchtdruk gebruiken voor het stralen?

De aanbevolen werkdruk is 60 tot 110 psi. Overschrijd nooit 125 psi om barstgevaar te voorkomen. Pas de druk aan op basis van het schuurmiddel en de spuitmond.

Hoe laad ik schuurmiddelen in de tank?

Draag volledige beschermende uitrusting. Sluit de luchttoevoerklep, open de DEADMAN-klep om druk te ontlasten, verwijder de vuldop, plaats de trechter en giet het droge schuurmiddel tot maximaal 3/4 van de tank. Sluit goed af.

Waarom is de schuurmiddelstroom laag of nul?

Mogelijke oorzaken: lege tank, vochtig schuurmiddel, onvoldoende luchtdruk, doseerklep gesloten, verstopte spuitmond, geknikte of geblokkeerde schuurslang. Controleer elk punt en pas de doseerklep aan.

Hoe onderhoud ik de straalmachine na gebruik?

Tap het schuurmiddel af, laat de perslucht ontsnappen, reinig het waterafscheiderfilter, inspecteer de schuurslang op bobbels, vervang versleten afdichtingen en tap de luchtcompressor dagelijks af.

Welke soorten schuurmiddelen raadt u aan?

Gebruik droge schuurmiddelen zoals Black Beauty, staalgrit, glasparels, aluminiumoxide of kunststofkorrels. Vermijd silicazand vanwege silicosegevaar.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, gehoorbescherming, dikke handschoenen en een NIOSH-goedgekeurd ademhalingsapparaat met luchttoevoer. Laat de machine nooit onder druk onbeheerd achter en overschrijd 125 psi niet.

Hoe tap ik water af uit de luchtcompressor?

Open de aftapkraan onderaan de compressor om water af te voeren. Voer dit dagelijks uit, vooral bij hoge luchtvochtigheid, om klonteren van schuurmiddelen te voorkomen.

Wat te doen als de spuitmond verstopt raakt tijdens het stralen?

Stop onmiddellijk, ontlast de druk, verwijder de spuitmond en maak deze schoon. Gebruik een grotere spuitmond of verlaag de doseerklep om verstoppingen te voorkomen. Zorg ervoor dat het schuurmiddel droog is.

Hoe vervang ik de keramische spuitmond?

Ontlast de druk van de machine, draai de kapmoer van de spuitmond los, verwijder de oude spuitmond, plaats de nieuwe en draai de moer weer vast. Handvast aandraaien. Controleer op lekkage voor gebruik.

GEBRUIKSAANWIJZING FF-Q903 Vevor

Technische ondersteuning en e-garantiecertificaat www.vurig.com/ondersteuning

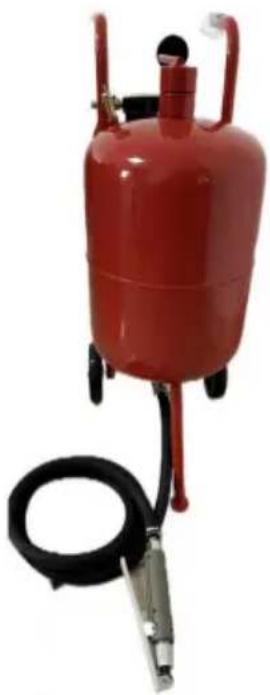

SCHUURBLASTERTANK

MODEL: FF-Q903

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

SCHUURBLASTER

TANK

MODEL: FF-Q903

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vurig.com/ondersteuning

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

	Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker dit lezen gebruiksaanwijzing zorgvuldig.
	Draag tijdens het werken altijd een ANSL-goedgekeurde veiligheidsbril met gereedschap en apparatuur.
	Draag oogbescherming.
	Draag gehoorbescherming.
	Draag beschermende handschoenen.
	Compliance is een EG- en VK-veiligheidscertificering.

Veiligheidswaarschuwingen en voorzorgsmaatregelen

Bedankt voor het gebruik van dit product. Om er zeker van te zijn dat u de

machine correct gebruikt, lees deze instructie zorgvuldig door voordat u de machine gebruikt en bewaar deze

correct voor toekomstig gebruik. Zorg ervoor dat u de voorzorgsmaatregelen en veiligheid leest

regels op deze pagina om uw veilig gebruik te garanderen. In deze handleiding worden veiligheidswaarschuwingen uiteengezet

en voorzorgsmaatregelen, bediening, onderhoud en reiniging. De waarschuwingen en

De instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en omstandigheden dekken

situaties die zich kunnen voordoen. Voorzichtigheid en gezond verstand zijn hierbij niet ingebouwd

product, omdat wij van mening zijn dat het gebruik aan deze codes zal voldoen.

Lees ALLE instructies voordat u uw machine gebruikt.

1. Houd de werkplek schoon. Rommelige ruimtes nodigen uit tot blessures.
2. Houd rekening met de omstandigheden op de werkplek. Gebruik machines niet op vochtige of natte locaties.

Niet blootstellen aan regen. Houd de werkplek goed verlicht. Gebruik het product niet in de

aanwezigheid van brandbare gassen of vloeistoffen.

1. Houd kinderen uit de buurt. Kinderen mogen nooit in de werkruimte worden toegelaten. Niet doen

Laat ze omgaan met machines, gereedschap of verlengsnoeren.

1. Bewaar niet-gebruikte apparatuur. Wanneer het gereedschap niet wordt gebruikt, moet het op een droge plaats worden bewaard om roest tegen te gaan.

Berg gereedschap altijd op en houd het buiten bereik van kinderen.

1. Gebruik het juiste gereedschap voor de klus. Probeer niet een klein gereedschap te forceren of hulpstukken te gebruiken om het werk van een groter industrieel gereedschap te doen. Er zijn bepaalde toepassingen waarvoor dit instrument is ontworpen. Het zal het werk beter en veiliger doen tegen het tarief waarvoor het bedoeld was. Wijzig dit hulpmiddel niet en gebruik dit hulpmiddel niet voor een doel waarvoor het niet bedoeld was.
2. Kleed je goed. Draag geen loszittende kleding of sieraden, deze kunnen verstrikt raken in bewegende onderdelen.

Beschermende, elektrisch niet-geleidende kleding en antislipschoenen worden aanbevolen tijdens het werken. Draag beperkende haarbedekking om lang haar tegen te houden.

1. Gebruik oog- en gehoorbescherming. Draag altijd ANSI-goedgekeurde impactveilige stofbril.
2. Onderhoud gereedschap zorgvuldig. Inspecteer de gereedschapssnoeren regelmatig en laat ze indien beschadigd repareren door een bevoegde technicus. De handgrepen moeten te allen tijde schoon, droog en vrij van olie en vet worden gehouden. Schakel eerst uit en haal de stekker uit het stopcontact voor onderhoud en reiniging.
3. Voorkom onbedoeld starten. Schakel de luchtbron uit wanneer deze niet in gebruik is.
4. Blijf alert. Let op wat je doet, gebruik je gezond verstand. Bedien geen enkel hulpmiddel als je moe bent.
5. Controleer op beschadigde onderdelen. Voordat u enig gereedschap gebruikt, moet elk onderdeel dat beschadigd lijkt zorgvuldig worden gecontroleerd om vast te stellen dat het goed zal werken en zijn beoogde functie zal vervullen. Controleer de uitlijning en binding van bewegende delen; eventuele kapotte onderdelen of bevestigingsmiddelen; en elke andere aandoening die van invloed kan zijn op de goede werking. Elk onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een gekwalificeerde technicus. Gebruik het gereedschap niet als een schakelaar niet goed aan en uit gaat.
6. Vervangende onderdelen en accessoires. Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Bij gebruik van andere onderdelen vervalt de garantie. Gebruik alleen accessoires die bedoeld zijn voor gebruik met dit gereedschap.
7. Gebruik het gereedschap niet als u onder invloed bent van alcohol of drugs. Lees waarschuwingslabels op recepten om te bepalen of uw oordeel of reflexen zijn verminderd tijdens het gebruik van medicijnen. Bij twijfel mag u het gereedschap niet gebruiken.
8. Onderhoud. Voor uw veiligheid moet er regelmatig onderhoud worden uitgevoerd door een gekwalificeerde technicus.
9. Gebruik de machine nooit in de buurt van brandbare materialen.
10. Dompel het apparaat NIET onder in water of een andere vloeistof.
11. Dit product kan niet voor andere doeleinden worden gebruikt. Niet geschikt voor commercieel gebruik. ALLEEN BINNENSHUIS TE GEBRUIKEN.
12. Gebruik geen alcohol, benzine, etc. als koelvloeistof.
13. Houd omstanders op veilige afstand van de werkplek. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van het werkstuk of een kapot accessoire kunnen wegvliegen en onherstelbaar letsel veroorzaken in het operatiegebied.
14. Dit apparaat is niet bedoeld voor gebruik door jonge of kwetsbare personen, tenzij onder toezicht van een verantwoordelijke persoon om ervoor te zorgen dat zij het apparaat veilig kunnen gebruiken. Jonge kinderen moeten onder toezicht staan om er zeker van te zijn dat ze niet met het apparaat spelen. Kinderen en huisdieren moeten uit de buurt van het product blijven.
15. REINIG HET NIET MET SCHUREND MATERIAAL.
16. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.

Waarschuwing: de waarschuwingen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties omvatten die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar moeten worden geleverd door de gebruiker van het gereedschap.

Gebruik een ALLSOURCE drukblaster pas nadat u deze handleiding hebt gelezen en u de inhoud en waarschuwingen ervan begrijpt. Deze waarschuwingen zijn opgenomen voor de gezondheid en veiligheid van de bediener en die in de directe omgeving. Bewaar deze handleiding voor toekomstig gebruik.

Stof dat ontstaat door elektrisch schuren, zagen, slijpen, boren en andere constructiewerkzaamheden kan chemische stoffen bevatten waarvan bekend is dat ze kanker, geboorteafwijkingen, andere voortplantingsschade en aandoeningen van de luchtwegen veroorzaken. Enkele voorbeelden van de chemicaliën die hierbij betrokken zijn:

• Lood uit loodhoudende verven
• Kristallijn silica uit baksteen, cement en andere metselproducten, arseen en chroom uit chemisch behandeld hout

Uw risico als gevolg van deze blootstelling varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals speciale stofmaskers die zijn ontworpen om microscopisch kleine deeltjes eruit te filteren.

Bij gritstralen ontstaat schadelijk stof. Iedereen in de straalruimte moet een goed passend en goed onderhouden NIOSH-goedgekeurd ademhalingstoestel met luchttoevoer dragen.

SILICOSE EN ANDERE STOFWAARSCHUWINGEN:

Het inademen van stof uit kwartszand kan silicose veroorzaken, een dodelijke longziekte.

Ook het inademen van stof tijdens straalwerkzaamheden kan asbestose veroorzaken

en/of andere ernstige of dodelijke ziekten. Een NIOSH-goedgekeurd, goed onderhouden

luchtaangedreven straalmasker moet worden gebruikt door iedereen die straalt, iedereen die media

hanteert of gebruikt die giftige stoffen bevatten of media met

meer dan één procent kristallijn silica, en iedereen in de omgeving

van het stof. Schadelijk stof kan lange tijd in de lucht blijven hangen

nadat het stralen is gestopt, met ernstig letsel of de dood tot gevolg.

Voordat u het ademhalingstoestel verwijdert, moet u een luchtmonitoringsinstrument gebruiken om te bepalen of de atmosfeer veilig is om te ademen. Neem contact op met het plaatselijke OSHA- of NIOSH-kantoor om het juiste ademhalingstoestel voor uw specifieke toepassing te bepalen.

Ademhalingstoestellen met luchttoevoer verwijderen koolmonoxide niet en beschermen er niet tegen (CO) of een ander giftig gas. Gebruik een koolmonoxideverwijderingsapparaat en monitoringapparaat met het ademhalingsapparaat om luchtkwaliteit van klasse D te garanderen. Volg alle toepasselijke OSHA-normen en OSHA-regelgeving 1910.134 (d).

BEWAAR DEZE INSTRUCTIES

Deze handleiding heeft u nodig voor de veiligheidsinstructies, de bediening

procedures, de onderdelenlijst en de garantie. Bewaar ze op een veilige en droge plaats voor toekomstig gebruik.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Wanneer u gereedschap gebruikt zoals uw luchtcompressor, ongeacht of deze wordt aangedreven door elektrische motor of benzinemotor, moeten fundamentele veiligheidsmaatregelen altijd in acht worden genomen om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen. U moet de veiligheidsinstructies voor uw luchtcompressor lezen voordat u begint met schuren of schieten met dit gereedschap.

PRODUCTPARAMETERS

Tankvolume	20 gallon
Werkdruk	60-110 PSI
Luchtverbruik:	6-25cfm
Aanbevolen schuurcapaciteit:	33 L

Aandacht:

1. Gebruik geen accessoires die niet specifiek ontworpen of aanbevolen zijn door de gereedschapsfabrikant.
2. Tap vóór gebruik het water uit de luchtcompressor af om er zeker van te zijn dat de lucht droog is en vermijd schurende (media) klontering, anders zal het niet werken.
3. Een van de keramische mondstukken is op het product geïnstalleerd.

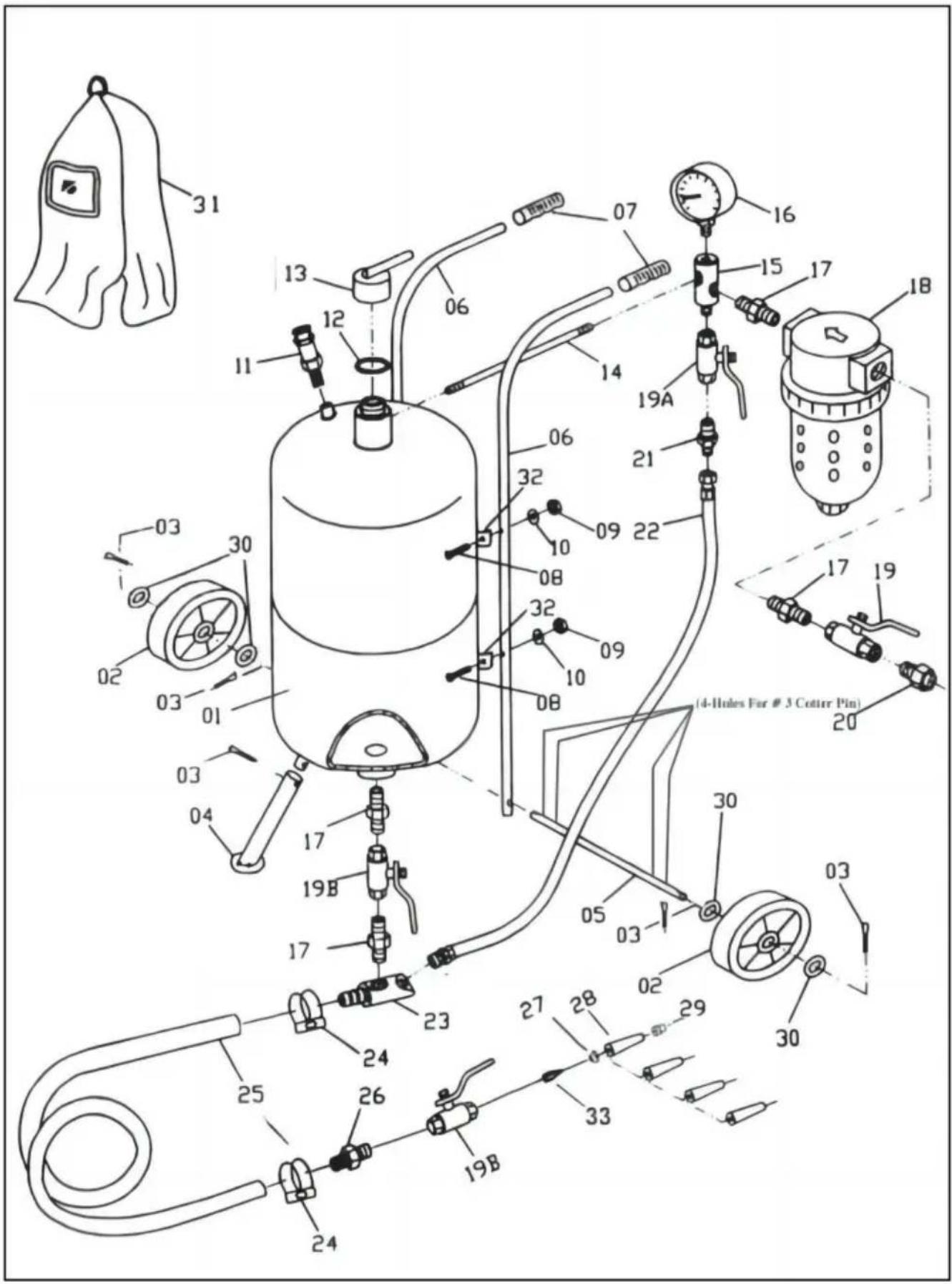

ONDERDELENLIJST

1. Gooi alle plastic zakken zorgvuldig weg en houd ze buiten het bereik van kinderen en huisdieren.
2. Controleer alle geleverde componenten volgens de lijst in deze handleiding. Zorg ervoor dat u alle genoemde onderdelen heeft.
3. Hoewel er bijzondere aandacht wordt besteed aan de productie van dit product, moet u toch voorzichtig zijn tijdens het montageproces om krassen door scherpe randen te voorkomen.
4. Draag tijdens montage en gebruik een veiligheidsbril en beschermende handschoenen.
5. Het product moet op een vlakke ondergrond worden geplaatst.

MONTAGE-INSTRUCTIES

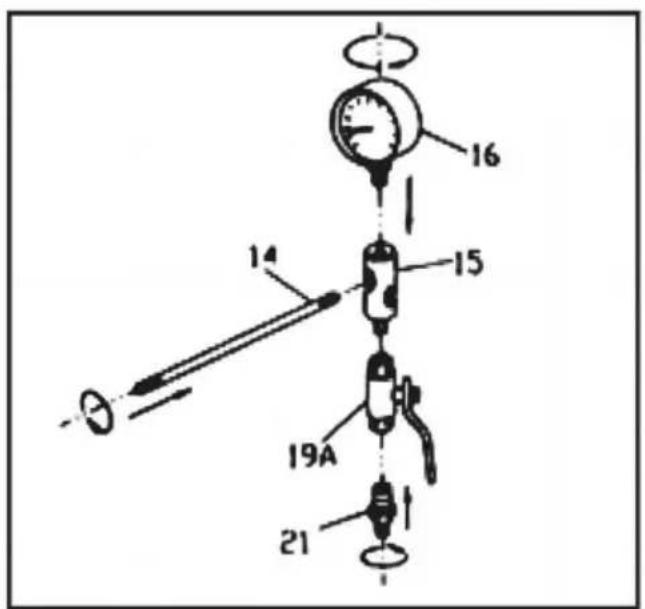

1. Zie de tekening voor stap 1, het monteren van het inlaatspruitstuk. Bevestig eerst de manometer (16) aan de bovenkant van het inlaatspruitstuk en draai de meter zo dat deze boven de bovenkant van de tank zichtbaar is. Bevestig vervolgens de smoorklep (19A) aan de onderkant van het verdeelstuk. Bevestig de nippelconnector (21) aan de smoorklep.

Bevestig de verbindingsbuis (14) aan het verdeelstuk.

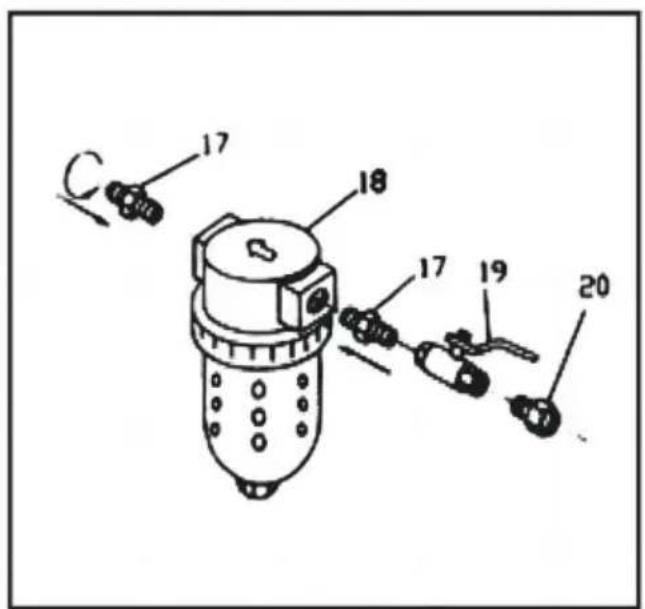

1. Raadpleeg de tekening voor stap 2 om het wateropvangfilter (18) te monteren.

De nippelconnector (17) wordt in elke kant van het filter geschroefd. Bevestig aan de ene kant de luchttoevoerklep (19) aan de nippelconnector (17) en bevestig vervolgens de mannelijke/vrouwelijke connector (20) aan de andere kant van de luchttoevoerklep. Wanneer u klaar bent om de straalmachine te gebruiken, wordt de luchtslang van de compressor vastgemaakt aan de mannelijke/vrouwelijke connector (20).

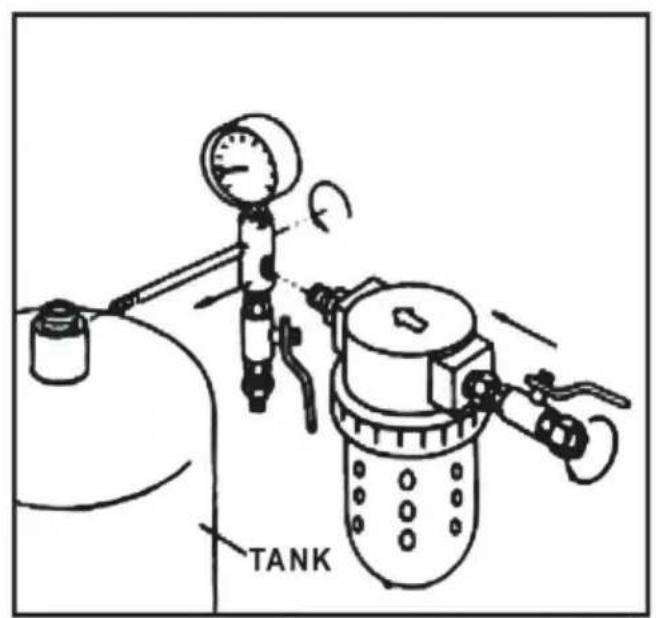

1. Plaats de tank (01) op een tafel met de vier clips naar boven. Raadpleeg de tekening voor stap 3. Schroef het wateropvangfilter (18) en zijn onderdelen in het gat aan de zijkant van het inlaatspruitstuk. Schroef vervolgens het open uiteinde van de verbindingspijp (14) met het inlaatspruitstuk (15) en de manometer (16) bevestigd in het schroefdraadgat aan de zijkant van de vulpijp bovenop de tank. Zorg er opnieuw voor dat het spruitstuk en de meter verticaal zijn.

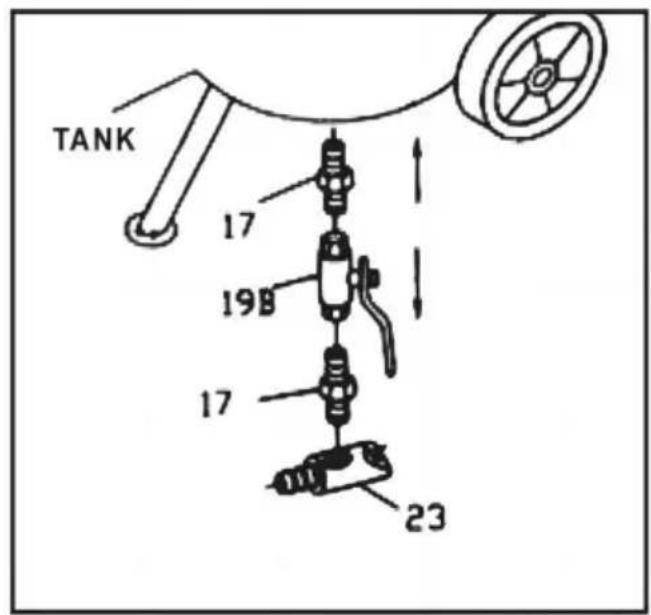

2. Raadpleeg de tekening voor stap 4, montage van de uitlaatklep voor schuurmiddel in het gat aan de onderkant van de tank; Bevestig vier onderdelen in volgorde: Nippelconnector (17); schuurmiddeldoseerklep (19B); nippelconnector (17) en de uitlaatpijp voor schuurmiddel (23).

Stap 1

Stap 2

Stap 3

Stap 4

1. Zie de tekening voor stap 5, montage van het mondstuk DEADMAN-ventiel (34). Tijdens dit montageproces selecteert u een van de vier mondstukken (28). Dit is geen permanente selectie, omdat u de spuitmonden kunt vervangen afhankelijk van de klus die wordt uitgevoerd. Schroef de adapter (26) in het mondstuk DEADMAN-klep (34). Schroef de pakking (27) in de nippelconnector en voeg vervolgens een mondstuk (28) en de dopmoer van het mondstuk (29) toe.
2. Zie de tekening voor stap 6 voor het aansluiten van de straalmiddeldoseerklep montage (stap 4) en de montage (stap 5). Schuif de twee slangklemmen (24) over elk uiteinde van de schuurmiddelslang (25), druk het ene uiteinde van de slang over de nippel op de uitlaatpijp voor schuurmiddel (23) en het andere uiteinde over de adapter (26). Beide slanguiteinden moeten stevig op de nippels zitten. Schuif de slangklemmen langs de slang naar elke nippel en draai de klemmen zeer stevig vast.

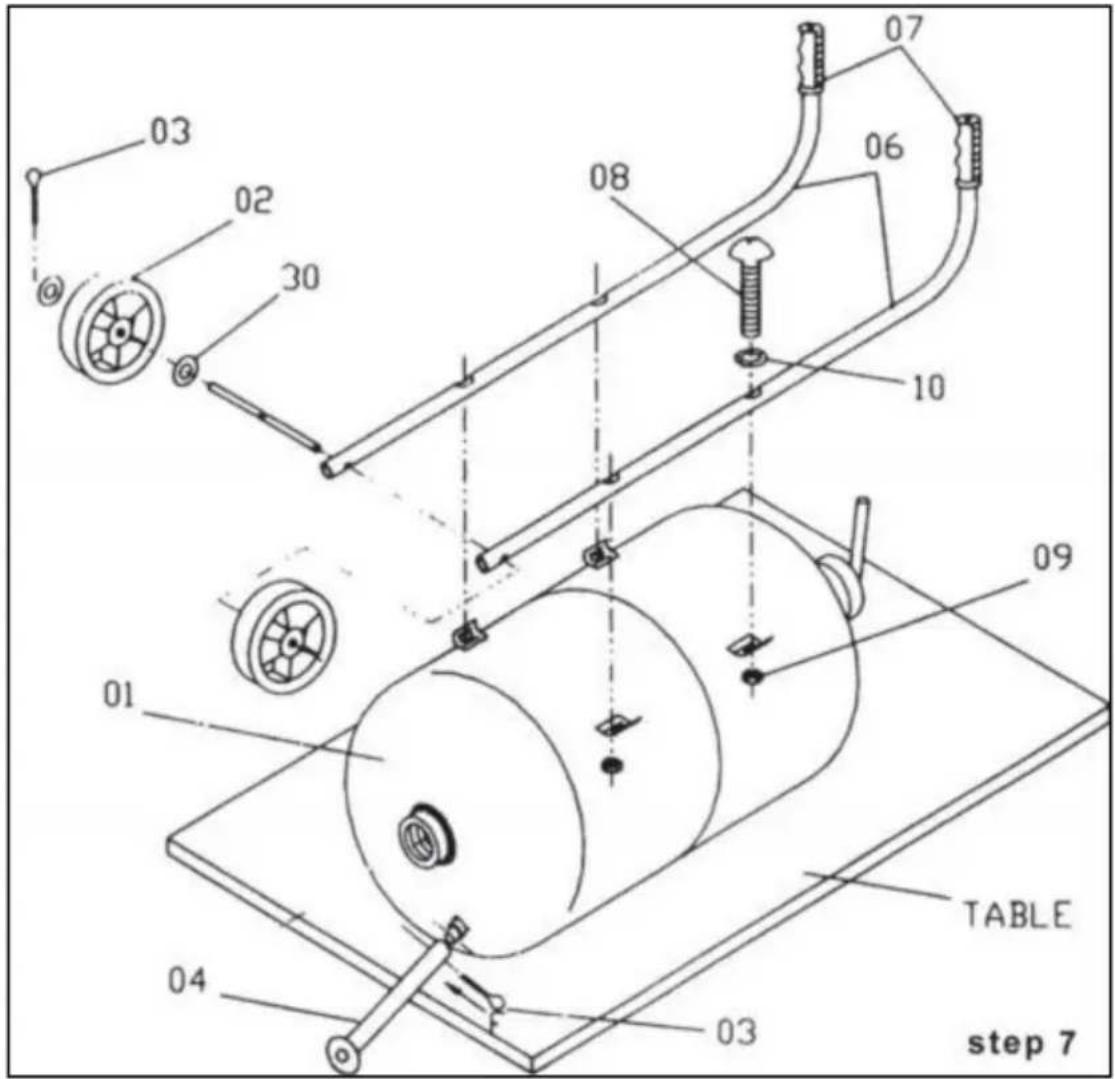

3. Bevestig de twee sturen (06) aan de tank met behulp van vier panschroeven (08), vier sluitringen (10) en vier zeskantmoeren (09). Let op: houd de uiteinden van de handgreep naar boven gericht.
4. Zoek de as (05) en schuif deze door de gaten in de zijkanten van het stuur (06). Plaats één wiel (02) aan elk uiteinde van de as en zet het vervolgens vast met splitpennen (03) en sluitring (30).
5. Steek de vaste voet (04) op de fitting aan de onderkant van de tank, vlakbij de rand. Gebruik uw laatste splitpen (03) om de voet tegen de tank te houden.
6. Voordat u met de werkzaamheden begint, moet u elke verbinding nogmaals doornemen, dubbel controleer of ze allemaal goed vastzitten en goed op hun plaats zitten.

WAARSCHUWING!

Het loskoppelen van de slang terwijl het apparaat onder druk staat, kan ernstig letsel of de dood tot gevolg hebben. Gebruik veiligheidsborgpennen en veiligheidskabels in alle koppelingsverbindingen om te voorkomen dat slangkoppelingen per ongeluk losraken.

Als er luchtslangkoppelingen van het opdraaibare type worden gebruikt, moeten deze worden vastgezet met veiligheidsborgpennen of -draden om te voorkomen dat ze per ongeluk loskomen terwijl ze onder druk staan. Het loskoppelen van de slang terwijl deze onder druk staat, kan ernstig letsel veroorzaken.

VEILIGHEIDSPROCEDURES DRUKBLAZER

LET OP: LEES DEZE VEILIGHEIDSPROCEDURES IN DE HIERVAN

HELE DELEN VAN DE BEDIENINGSINSTRUCTIES STAAN HIERIN

WAARSCHUWINGEN.

Deze procedures zijn niet uitputtend bedoeld vanwege de vele variabelen op het gebied van straalmiddelstralen. Daarom staan wij erop dat de handen, oren, mond,

neus en ogen moeten te allen tijde worden afgedekt met passende veiligheidsbescherming.

1. Plaats geen vingers, lichaamsdelen of componenten in de afdichting van de vulplug gebied wanneer de straalmachine onder druk staat. Het niet bijhouden van lichaamsdelen in het gebied van de vulplug zal ernstig letsel veroorzaken.
2. Overschrijd de maximale werkdruk van 125 PSI niet. Het niet bijhouden De maximale werkdruk onder 125 PSI kan ertoe leiden dat de straalmachine barst, wat de dood of ernstig letsel tot gevolg kan hebben.
3. Iedereen in het ontploffingsgebied, inclusief de operator van de apparatuur, moet correct handelen gebruik en onderhoud een door het NIOSH goedgekeurd ademhalingstoestel met luchttoevoer, zelfs na het stralen is opgehouden. Schadelijk stof kan lange tijd in de lucht blijven hangen nadat de explosies geen letsel of de dood meer veroorzaken.
4. Voordat u de drukblaster gebruikt: Zet een veiligheidsbril, handschoenen en NIOSH-goedgekeurd. ademhalingsapparaat. Draag altijd deze beschermende artikelen tijdens het gebruik en tijdens het onderhoud van uw straalmachine. Terwijl er een beschermkap is voorzien helpen u te beschermen tegen rondvliegende onderdelen terwijl u de machine gebruikt, de kap niet bescherming bieden tegen door de lucht verspreide deeltjes. Een goed onderhouden luchttoevoerstraalapparaat ledereen die straalt, moet een ademhalingsapparaat gebruiken.
5. Gebruik dikke handschoenen om uw handen te beschermen.
6. Gebruik bordjes om te voorkomen dat overspray iemand of iets anders raakt omdat het stof een lange afstand zal afleggen. Straal in een groot open gebied om de schade te minimaliseren schurende ophoping in de omliggende gebieden.
7. Trek de mediatank niet rond aan de schuurmiddelslang en laat de tank niet omvallen fitting kan breken waardoor de machine onveilig wordt. Media en lucht onder 125 PSI hebben dat wel een zeer hoge vernietigende kracht. Laat een machine die onder druk staat nooit onbeheerd achter. Als een er zich een noodgeval voordoet, zoals een gebarsten straalslang, het uitschakelen van de machine onmiddellijk.
8. Laat de lucht uit de tank lopen via de inlaatklep en schakel eerst de stroom uit, alvorens onderhoudsreiniging van welke aard dan ook uit te voeren. Bij het verwijderen van de spuitmond is voorzichtigheid geboden, omdat er nog steeds luchtdruk in de slang kan zitten als het mondstuk verstopt is.
9. Voer voor een veilige werking het aanbevolen preventieve onderhoud van de blaster uit, inclusief tank, externe eenheid en accessoires. Vervang alle versleten onderdelen voordat ze kapot gaan. Onmiddellijke vervanging van versleten onderdelen is vereist. Het niet vervangen van versleten

componenten kan ertoe leiden dat de bestuurder of omstanders worden blootgesteld aan media met hoge snelheid en perslucht, wat ernstig letsel kan veroorzaken.

1. Gebruik geen bijtende materialen van welk type dan ook in de unit. Gebruik alleen schone, droge media.
2. Splits geen schurende slang. De las zal snel verslijten en kan met geweld optreden.

Spuit media over de omgeving. Een versleten straalslang kan plotseling kapot gaan

barsten. Koppelingen en mondstukhouders hebben mogelijk niet voldoende grip op versleten

slang, waardoor ze onder druk afblazen. Perslucht en schuurmiddel

ontsnappen uit een gebarsten slang, of een losgekoppelde koppeling of mondstukhouder, zou kunnen

ernstig letsel veroorzaken.

1. Lassen, slijpen of boren op de straalmachine kan het schip verzwakken.

Persluchtdruk kan ertoe leiden dat een verzwakte straalmachine scheurt, wat de dood of ernstig letsel tot

gevolg kan hebben. Lassen, slijpen of boren op de explosie

machineschip, zonder een National Board R-stempel, maakt de ASME- en Nationale

boordcertificering, indien van toepassing, ongeldig.

1. Plaats de machine altijd zo dat de uitlaat van voorwerpen af wijst

of personen. Houd afstand van het pad waar het schuurmiddel naar buiten komt. Het kan met hoge

snelheid naar buiten treden. De impact van het naar buiten tredende schuurmiddel kan ernstig letsel veroorzaken.

1. Gebruik geen elektrische adapters die de aardpen op 115 volt elimineren

stekkers. Het niet goed aarden van de machine kan letsel door een elektrische schok veroorzaken

en schade aan apparatuur. Om de kans op statische elektriciteit en de daarmee samenhangende

gevaren te helpen verminderen, moet u de straalmachine altijd aarden.

1. Gebruik deze apparatuur niet in een ruimte die als gevaarlijk kan worden beschouwd

waar ontvlambare gassen of vloeistoffen aanwezig zijn. Als u dit niet doet, kan dit een

explosie met ernstig letsel tot gevolg veroorzaken.

1. Door het gebruik van dit apparaat kan statische elektriciteit ontstaan. Niet binnenshuis gebruiken

binnen vijftien meter van explosieve, potentieel explosieve stoffen, of hun dampen als een

explosie kan optreden.

1. Vul de tank niet te vol met media. Vul hem niet tot minder dan 15 cm vanaf de bovenkant van de tank.
2. VOORDAT U DE TANK OPENT, laat u de luchtdruk op de schuurmiddeltank ontsnappen.

Om dit te doen, draait u de luchttoevoerklep (19) dicht en drukt u deze naar beneden om de DEADMAN te openen

klep (1), om de druk in de leiding af te laten. Zorg ervoor dat de tankdrukmeter

nul aangeeft, open dan de tank.

1. BEHOUD DE JUISTE LUCHTDRUK, maximaal 110 PSI wordt aanbevolen,

de druk mag niet hoger zijn dan 125PSI. Als de druk hoger is dan 125PSI, stop dan met al het werk onmiddellijk, en koppel de luchtcompressor los om de overtollige druk te verminderen

Onderzoek het drukprobleem van de blaster pas als de manometer nul aangeeft.

GEBRUIKSAANWIJZING

BEDIENINGSTECHNIEK:

1. Sluit de luchtslang aan op de luchtinlaatklep. De fabrikant raadt aan om minimaal te gebruiken

inkomende luchtslang met een binnendiameter van 1/2" Het gebruik van een luchtslang met een binnendiameter van minder dan 1/2" zal de lucht beperken luchtvolume en resulteren in een slechte werking van de unit. Zorg ervoor dat er voldoende lucht aanwezig is voordat u lucht injecteert inlaatklep en mondstukklep staan in de UIT-stand. Met gesloten dodemansklep

en de vulplug goed vastdraaien, open de luchtinlaatklep zodat de lucht onder druk kan komen. Bedrijfsbereik

van de eenheid is 40 tot 110 PSI. Opmerking: Voor de juiste mondstukselectie, zie mondstukselectie

tabel op pagina 11. Nadat u de juiste keuze van het mondstuk heeft gemaakt, plaatst u het mondstuk in de houderbasis. Plaats de sluitring opnieuw en schuif de borgmoer over het mondstuk en draai deze met de hand vast.

1. De Pressure Blaster is voorzien van een unieke semi-automatische optreksluiting.

ontwerp. De fabrikant adviseert een fijn schuurmiddel met een vergelijkbare korrelgrootte

tot die van keukenzout. Dit verzekert een goede doorstroming en verkleint de kans op spuitmondjes

obstructie. Wanneer u klaar bent om de container onder druk te zetten, trekt u de sluiting omhoog en zet u hem vast tegen de inkomende lucht. De interne luchtdruk zal de sluiting afdichten.

1. Met de blaster onder druk en de straalregelklep aan de onderkant van de unit

gesloten, open kogelkraan waardoor lucht door de bypassslang naar de onderkant van de unit kan stromen.

Houd vervolgens de schuurmiddelslang vast bij de mondstukhouderbehuizing met het mondstuk gericht

weg van de unit en de operator, knijp de dodemansklep snel volledig open en

Plaats geen regelklep aan de onderkant van de tank om het schuurmiddel in de luchtstroom te laten ontsnappen. Langzaam

open de regelklep totdat schurend materiaal enigszins zichtbaar is. Zodra de regelaar

de doorstroomklep is afgesteld op de gewenste instelling, verdere afstelling mag alleen plaatsvinden

vereist bij het wisselen van schuurmateriaal of bij een mondstuk met een

verschillende ID's gebruikt. Het te ver openen van de regelklep zal resulteren in een verstopte slang of mondstuk.

Voor de beste prestaties moet de dodemansklep snel worden geopend en gesloten.

WAARSCHUWING!

Het loskoppelen van de slang terwijl het apparaat onder druk staat, kan ernstig letsel of de dood veroorzaken. Gebruik veiligheidsborgpinnen en veiligheidskabels in alle koppelingsverbindingen om te helpen voorkomen dat slangkoppelingen per ongeluk losraken.

Als er opdraaibare luchtslangkoppelingen worden gebruikt, moeten deze worden beveiligd met veiligheidsslotpinnen of -draden om onbedoelde ontkoppeling onder druk te voorkomen. Het loskoppelen van de slang terwijl u onder druk staat, kan ernstig letsel veroorzaken.

Voor gritstralen is een grote hoeveelheid lucht onder hoge druk nodig. De efficiëntie van uw straalmachine kan nadelig worden beïnvloed door het gebruik van een te kleine luchttoevoerslang, onvoldoende luchtdruk of een te groot mondstuk.

Slang-ID	Slanglengte	Mondstuk-ID	CFM (110 PSI)	Schurend gebruik Per uur
3/8”	50ft	3/32”	6	60 pond
3/8”	25ft	7/64”	12	100 pond
1/2”	50ft	1/8”	15	150 pond
1/2”	25ft	9/64”	20	200 pond

Wij raden aan dat een luchtdruk in het bereik van 60-110 PSI zorgt voor de beste resultaten.

SCHUURMIDDELEN IN DE TANK LADEN

1. Controleer uw schuurmiddel om er zeker van te zijn dat het droog is en de doseerklep (19B), de uitlaatleiding voor het schuurmiddel (23), de slang (25) of andere onderdelen niet verstopt.
2. Trek beschermende kleding aan, volledige capuchon en goedgekeurd door MSHA/NICOSH

Ademhalingstoestel.

1. Draai de luchttoevoerklep (19) naar de uit-positie (horizontaal).
2. Duw naar beneden om de DEADMAN-klep van het mondstuk (34) te openen.
3. Houd de manometer (16) in de gaten en zorg ervoor dat deze nuldruk aangeeft.
4. Verwijder de vuldop (13) van de bovenkant van de tank. 6.
5. Plaats de trechter (31) en giet het schuurmiddel in de trechter. Zorg ervoor dat je het krijgt

genoeg in de tank om de klus te klaren. Maar als dit een grote klus is, vul dan alleen de tank 3/4 vol en herlaad indien nodig om het werk te voltooien.

TIPS: als de luchtvochtigheid 90/100% is, zal de watervanger (18) niet alle water kunnen opvangen. Het is beter om de hoeveelheid schuurmiddel te verminderen, regelmatig bij te laden en de wateropvangbak verder te openen. Dit verkleint de kans op verstopping van de bodem van de tank of de leiding.

Sluit de vuldop (13) met de juiste hoeveelheid schuurmiddel in de tank.

1. Sluit de mondstukafsluitklep (198) en open de luchttoevoerklep (19).
2. Let op luchtlekkage bij de vuldop terwijl u de tank vanaf de compressor onder druk begint te zetten.

Repareer eventuele lekkages voordat u de compressor in gebruik neemt.

AANBEVELING LUCHTCOMPRESSOR

Om een efficiënte werking van uw luchtcompressor mogelijk te maken, volgt u deze richtlijnen: Gebruik een kleiner mondstuk om de vraag naar lucht te regelen.

1. Niet continu stralen. Stop regelmatig met het stralen, zodat de compressor kan afkoelen.
2. Geen enkele compressor is ontworpen om constant op vol toerental te draaien. Gebruik 70% van de nominale uitgang. Gebruik een luchtslang of metalen leiding van minimaal 1/2 inch vanaf uw luchtcompressor naar de blaster. Als uw
3. compressor een overmatige hoeveelheid vocht creëert, raden wij aan een waterafscheider of een vochtafscheider te gebruiken. Open de ontluchtingsklep totdat het water langzaam en voortdurend stroomt.
4. De luchtcompressor moet op de bodem van de voorraadtank worden afgetapt via een afvoerklep en moet dagelijks worden afgeblazen. Het is niet ongebruikelijk om drie of vier liter water uit de voorraadtank te laten lopen op een dag met een hoge luchtvochtigheid. Een extra aanbodtank zal helpen.
5. Houd stof en media die vrijkomen bij het stralen weg van de luchtcompressorunit. Houd u aan de maximale luchtdrukvereisten voor de blaster en stel uw luchtcompressor in om binnen deze limieten te draaien of gebruik een drukregelklep om de luchtdruk te verlagen tot het juiste bereik.

SCHUREND (MEDIA)GEBRUIK

1. Als er vocht in de media zit, zal dit uiteindelijk de blastertank beschadigen of het systeem verstoppen. Houd de media en de compressorlucht droog om dit probleem te voorkomen.
2. Als het medium vochtig is, screent u het en droogt u het voordat u het gebruikt.
3. Laat na het stralen geen media in de tank achter, omdat dit vocht kan opnemen en de straalprestaties verslechteren.
4. Bewaar media op een droge plaats; houd media van de grond of betonnen vloeren. Zet het op een houten slede.
5. Als de luchtvochtigheid te hoog is, is het wellicht niet aan te raden om op dat moment te stralen.
6. Overweeg het gebruik van verschillende kwaliteiten of verschillende soorten media om verstopping van spuitmondjes door een hoog vochtgehalte te voorkomen.
7. Gebruik geen zand.

Waarschuwing!

Vul het drukvat niet tot binnen 15,5 cm van de bovenkant van het vat. Als een

De slang wordt per ongeluk losgekoppeld tijdens het gebruik. Er kan mediaspray optreden.

Zie ademhalingsgerelateerde WAARSCHUWINGEN aan het begin van de handleiding.

Zwarte schoonheid

Black Beauty wordt gebruikt wanneer verf en roest van staal verwijderd moet worden, zoals carrosserieën, tanks of zware machines. Black Beauty is superieur aan silica, heeft slechts 0,1% vrij silica, snijdt sneller, kan worden hergebruikt, is vochtvrij en zal geen vocht opnemen of absorberen.

Stalen korrel

Staalgrit snijdt extreem snel door roestig metaal en moeilijk te verwijderen verf. Staal

Grit is populair omdat het een zeer gladde afwerking achterlaat. Ook qua prijs is het vergelijkbaar met de meeste andere speciale schuurmiddelen. Staalgrit wordt aanbevolen in terugwinningssystemen of kasten.

Glazen kraal

Glaskralen worden gebruikt om een satijnen of matte afwerking te creëren. Glazen kralen worden aanbevolen in terugwinningssystemen of kasten.

Aluminiumoxide

Aluminiumoxide is een hoogwaardig schuurmiddel dat scherper is dan zand (niet aanbevolen) en snijdt twee keer zo snel als zand. Het laat een gladde, gestructureerde afwerking achter zonder putten. Aluminiumoxide is ruwer dan glaskralen en kan er overheen worden gebruikt en opnieuw. Het is een van de meest economische schuurmiddelen die u in elk type terugwinningssystemen of kasten kunt gebruiken.

Kunststof korrel

Hoofdzakelijk gebruikt voor het strippen van aluminium en glasvezel. Ideaal voor het verwijderen van verf. Licht oxidatie en oppervlakteroest. Aanbevolen voor gebruik zijn straalcabines vanwege deze creëert zeer weinig stof. Werkt snel, gaat lang mee en vergroot de zichtbaarheid binnenin het kabinet.

TIPS VOOR HET OPLOSSEN VAN PROBLEMEN

PROBLEEM/OORZAAK	MOGELIJKE OPLOSSING
Stijgende explosiestroom:
Luchtdruk te laag	Zie "Gebrek aan luchtdruk"
Te veel media	Pas de mediaklep aan
Overmatig mediagebruik:
Mediaklep te ver open	lets sluiten
Luchtdruk te laag	Controleer de manometer
Verstopping en verstopping van de straalstroom:
Puin in de media	Opschonen en screenen
Mediaformaat te groot	Gebruik een kleinere korrelgrootte
Mondstuk pluggen	Gebruik een groter mondstuk
Mondstuk pluggen	Pas de mediaklep aan
Natte media	Droge media, voer water uit de lucht af
Vocht in schurende media:
Natte media	Verander of gebruik droge media
Water in de lucht	Water uit luchtvaartmaatschappijen afvoeren
Water in reservoir	Leegmaken, uitdrogen en opnieuw vullen
Vochtig weer:
Matige luchtvochtigheid	Houd media zo droog mogelijk
Matige luchtvochtigheid	Gebruik een droger of vochtafscheider
Hoge luchtvochtigheid	Vermijd die gebruiksperiode indien mogelijk
Overbelaste compressor:
Compressor te klein	Beperk de gebruikte tijd
Mondstukmaat te groot	Gebruik een kleiner formaat
Er zijn te veel lekkages in de leidingen	Sluit de leidingen af en draai ze vast
Gaten in schuurmiddelslang	Vervang de slang
Luchtfilter op compressor verstopt	Schoon
Gebrek aan luchtdruk:
Compressor te klein	Gebruik een kleiner mondstuk
Toevoerkleppen staan niet op volle stand	Kleppen openen
Mondstukmaat te groot	Gebruik een kleiner formaat
Lekkages in sanitair	Sluit de leidingen af en draai ze vast
Gaten in schuurmiddelslang	Vervang de slang
Luchtfilter op compressor verstopt	Reinig filter
Urethaanpakking versleten of vuil	Pakking reinigen of vervangen
Gebrek aan schurende stroom:
Blastertank leeg	Vul tank
Vocht in media	Droge media
Niet genoeg luchtdruk	Controleer systeem
Schuurslang geknikt	Slang rechttrekken
Puin in de media	Media reinigen of zeven

ONDERHOUD

WAARSCHUWING!

Als u het volgende niet in acht neemt voordat u onderhoud uitvoert, kan dit tot gevolg hebben ernstig letsel of overlijden door het plotseling vrijkomen van perslucht:

- Maak de straalmachine drukloos.

• Koppel de voeding los. - Vergrendel en label de persluchttoevoer. - Ontlucht de luchttoevoerleiding naar het straalpistool.

Onmiddellijke vervanging van versleten onderdelen is vereist. Vervanging van versleten onderdelen mislukt componenten kunnen de operator of omstanders blootstellen aan media met hoge snelheid perslucht kan de dood of ernstig letsel veroorzaken.

Lekkages rond koppelingen en mondstukhouders duiden op versleten of loszittende onderdelen. Mondstukhouders en koppelingen die niet goed op de slang passen en mondstukken die dat niet doen goed in de spuitmondhouders passen, kunnen losraken als ze onder druk staan. Impact van sproeiers, koppelingen, slangen of schuurmiddelen, en onderdelen die zijn losgekoppeld terwijl ze zich onder water bevonden druk kan ernstig letsel veroorzaken. Om een lange en efficiënte levensduur te garanderen van de dodemanshendel, wordt ten zeerste aanbevolen de volgende procedures uit te voeren gevolgd:

1. Periodiek (na 5-6 maanden matig gebruik of na 10-15 uur zwaar gebruik). industrieel gebruik) vervang alle slangadapters die uitsluitend bedoeld zijn voor gebruik met schurende stroming.
2. Vervang het rubberen afdichtingsblok na 7-10 uur gebruik om het goed te houden uitzetten.
3. Controleer de schuurslang als deze vaak begint te slingeren of media of lucht rond de slang lekt slang- of handgreepgedeelte.
4. Vervang het mondstuk wanneer het versleten is naar de volgende grotere maat.
5. Controleer de urethaanpakking in de optreksluiting als er teveel lucht lekt uit de opening (zorg ervoor dat de pakking vrij is van media).

ANDERE ONDERHOUDSITEMS

1. U moet er alles aan doen om uw luchtcompressor te beschermen tegen eventuele schade die u kunt krijgen als gevolg van uw straalwerkzaamheden. Uw beste optie is om de compressor tegen de wind in van het straalmiddel, en hoe groter de afstand tussen hen, hoe beter. Verder moet je standaard doorgaan onderhoudsprocedures voor de compressor.
2. Sommige delen van de straalmachine zullen veel sneller slijten dan andere onderdelen die veel aandacht behoeven, bevatten het lucht/schuurmiddelmengsel, te beginnen met de schuurslang (25) en via de metalen vullingen het DEADMAN-ventiel (34)

en de keramische mondstukken (28).

1. Als zich in een van deze onderdelen luchtlekken voordoen, moet u al het werk stopzetten en uitzoeken wat er moet worden gerepareerd of vervangen. Wanneer deze nieuw is, heeft de schuurslang (25) twee koordstapels en zijn de wanden 1/4" dik. Naarmate de binnendiameter wordt geschuurd, wordt deze wand dunner en dunner. Een manier om de slang en andere onderdelen te inspecteren die zijn aangetast door de Bij het stralen moet u uw beschermende kleding aantrekken. Breng vervolgens het systeem onder druk en sluit het mondstuk. Sluit de klep af (19). Luister naar luchtlekken, repareer eventuele lekkages voordat u gaat werken. U kunt ook plaatsen in de slang zien waar de muur erg heet wordt. dun. Deze verschijnen als blaren in de slang; als u zo'n blaar vindt, zorg dan onmiddellijk voor een nieuwe slang. Als de blaar breekt, komt het schuurmiddel uit de slang. kant van de slang.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Pooledas Group Ltd

Eenheid 5 Albert Edward House, de paviljoens

Preston, Verenigd Koninkrijk

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Duitsland

Gemaakt in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/ondersteuning

VEVOR®

TOUGH TOOLS, HALF PRICE
