Type de produit	Kit de trépied pour espaces confinés
Marque	Vevor
Modèle	HXRT-10
Capacité de charge maximale (personne)	397 lb (haut et bas)
Effort de traction latéral	2 600 lb
Plage de réglage des pieds	1,6 à 2,45 m
Accessoires inclus	Ventilateur de ventilation portable axial, détecteur multi-gaz, treuil manuel (2 600 lb), antichute 10 m, chaîne 4 mm x 7,5 m, ceinture de sécurité, coussin de pied antidérapant
Utilisation prévue	Opérations de sauvetage dans les espaces confinés (égouts, trous d'homme, cabines, électricité, télécommunications)
Matériau	Acier (jambes 48x48 mm, tube extérieur et intérieur)
Couleur	Rouge (chapeau haut de forme)
Entretien	Nettoyage avec savon doux ou eau tiède, désinfection à l'éthanol 70 %, séchage naturel
Fréquence d'inspection	Au moins une fois tous les trois mois par du personnel qualifié
Sécurité	Utilisation par une seule personne, ne pas dépasser la charge maximale, vérifier avant chaque utilisation, ne pas utiliser dans un environnement chimique, suivre les instructions d'assemblage et d'installation
Normes	Dispositif de levage de sauvetage de classe A
Garantie	Certificat de garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - HXRT-10 Vevor

Comment assembler le trépied HXRT-10 ?

Retirez le trépied du sac, retirez le boulon de positionnement et ajustez le tuyau intérieur à la position souhaitée. Répétez pour les trois pieds, puis soulevez le trépied et écartez les pieds jusqu'à la position maximale. Assurez-vous que toutes les vis sont serrées.

Comment installer le treuil manuel ?

Dévissez l'écrou avec une clé fourche, placez la poignée sur le treuil et serrez l'écrou. Insérez le boulon de fixation dans le trou de la plaque de montage et serrez les vis pour fixer le treuil. Serrez les vis de la plaque avec une clé fourche.

Quelle est la capacité de charge maximale du trépied HXRT-10 ?

La capacité de charge personnelle maximale est de 397 lb (haut et bas). L'effort de traction latéral est de 2 600 lb. Ne dépassez jamais ces limites.

Peut-on utiliser le trépied pour soulever des charges ?

Non, le treuil est conçu uniquement pour le levage de sauvetage de personnes, pas pour soulever des charges. Il doit être utilisé comme dispositif de point de suspension fixe.

Quels accessoires sont inclus avec le modèle HXRT-10 ?

Le kit comprend un ventilateur de ventilation portable axial, un détecteur multi-gaz, un treuil manuel de 2 600 lb, un antichute de 10 m, une chaîne de 4 mm x 7,5 m, une ceinture de sécurité, des coussins de pied antidérapants et un chapeau rouge.

Comment entretenir le trépied après utilisation ?

Nettoyez avec un détergent doux ou de l'eau tiède pour enlever la saleté, désinfectez avec de l'éthanol à 70 % sur un chiffon, puis laissez sécher naturellement à l'air libre. Évitez tout chauffage direct.

À quelle fréquence faut-il inspecter le trépied ?

Une inspection régulière doit être effectuée au moins une fois tous les trois mois par un personnel qualifié, conformément aux procédures d'inspection périodique du fabricant.

Quelles sont les conditions d'utilisation à éviter ?

Évitez une exposition prolongée aux gaz chimiques (corrosion), n'utilisez pas sur des surfaces instables sans ancrage avec chaînes, ne surchargez pas, et n'utilisez pas l'équipement s'il est endommagé ou après une chute.

Puis-je remplacer des pièces du trépied ?

Ce produit est un système complet et aucune pièce ne doit être remplacée à volonté. En cas de dommage, contactez le support technique Vevor via www.vevor.com/support.

Comment stocker le trépied ?

Stockez dans un endroit sec, à l'abri des angles vifs, des vibrations et de la décomposition ultraviolette. Assurez-vous que toutes les pièces sont sèches avant de ranger. Suivez les instructions de précision et d'environnement.

MODE D'EMPLOI HXRT-10 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

KIT DE TRÉPIED POUR ESPACES CONFINÉS MANUEL DE L'UTILISATEUR

MODÈLE : HXRT-06 / HXRT-07 / HXRT-08 / HXRT-09 / HXRT-10 / HXRT-05

Lisez ce document avant d'utiliser ce produit. Ne pas le faire peut entraîner des blessures graves.

1. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec cet article.
2. Utiliser uniquement comme prévu.
3. Ne dépassez jamais la capacité de charge du kit de trépied pour espaces confinés.
4. Le trépied HXRT-Rescue convient aux opérations d'égouts et aux espaces limités, y compris les trous d'homme, les seaux, les cabines, l'électricité ou les télécommunications et d'autres opérations pour éviter les chutes. Le trépied est utilisé avec un treuil manuel pour effectuer des opérations de sauvetage rapidement et en toute sécurité. L'appareil est destiné à une seule personne.
5. Avant d'utiliser cet équipement à des fins de protection contre les chutes et de levage de sauvetage, veuillez lire attentivement les instructions et les utiliser avec précision.
6. Veuillez conserver correctement les instructions et les lire à tout moment si nécessaire.

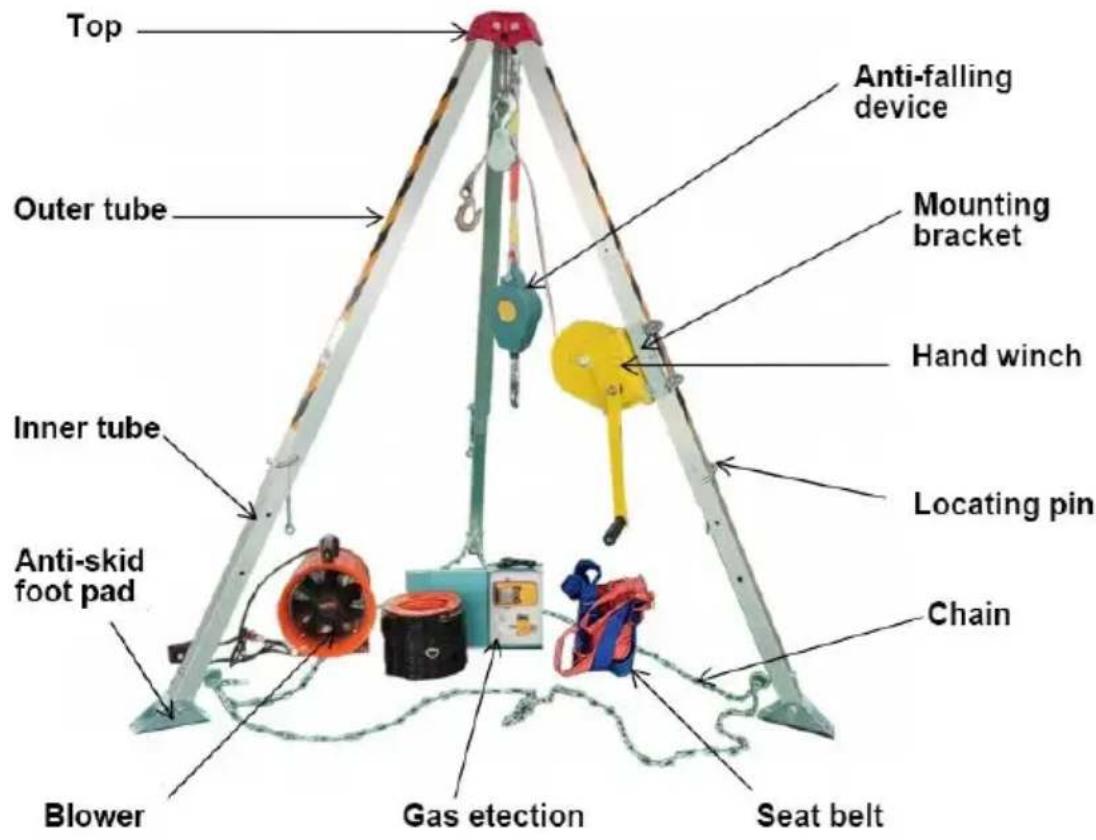

Assemblage du trépied :

(Cette section décrit uniquement les noms des composants. La configuration réelle dépend du modèle spécifique)

· Haut : chapeau haut de forme rouge · Treuil manuel : 1 200 lb / 1 800 lb / 2 600 lb

(Indique uniquement le modèle, pas la capacité de charge du

trépied)

Support de montage : le treuil manuel est monté sur le support.

Antichute : 10 m

Jambe 48x48 mm : Tube extérieur : Taille : 48x48 mm

Pied : Chambre à air : Taille : 42*42 mm

Coussin de pied antidérapant : acier inférieur en caoutchouc antidérapant - Chaîne : 4 mm*7,5 m - Localisation des broches • La ceinture de sécurité - Ventilateur ·Détecteur de gaz

1. Vérifier la cohérence de l'identification du produit.
2. Vérifiez les vis desserrées, les pièces pliées ou endommagées. Il doit s'agir de vis et de rivets complets et bien serrés.
3. Vérifiez si la commande est pliée, si des marchandises exceptionnelles ou d'autres dommages.
4. Vérifiez les pieds et les pieds pour déceler toute déformation, fissure ou autre dommage.
5. Vérifiez si la chaîne est déformée, fissurée ou endommagée.

[B] Treuil manuel, câble métallique et support

1. Vérifier la cohérence de l'identification du produit.
2. Vérifiez les vis envoyées, les pièces pliées ou endommagées. Il doit s'agir de vis et de rivets complets et bien serrés.
3. Vérifiez le crochet pour déceler tout dommage, corrosion ou autre dommage.
4. Vérifiez s'il y a des zones de coupure, de pliage, de corrosion, de contact chimique ou de zones d'usure importante dans le câble métallique.
5. Vérifiez si le support et le treuil sont tordus, fissurés ou endommagés.

MAINTENANCE

1. Opérez strictement selon les instructions suivantes et ne provoquez pas d'effets néfastes sur l'équipement.
2. Utilisez des détergents professionnels ; s'il s'agit de savon doux neutre ou d'eau tiède, l'équipement doit être pré-nettoyé pour éliminer la saleté (pièces de la courroie) ou les débris (pièces du câble métallique).
3. Essuyez le matériel de désinfection avec de l'éthanol à 70 % sur un chiffon ou une éponge.

OPÉRATION ET UTILISATION

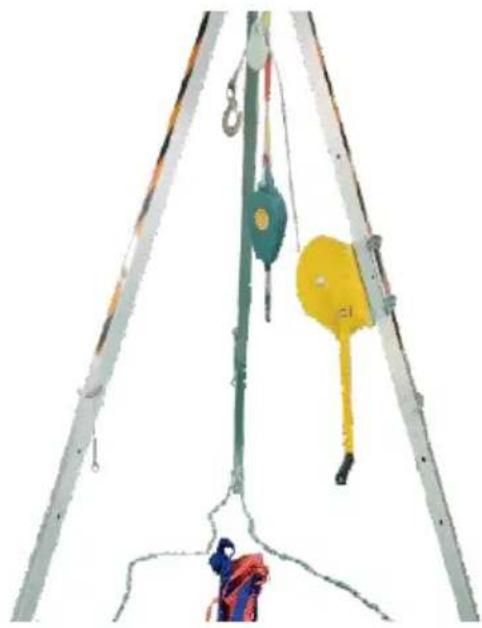

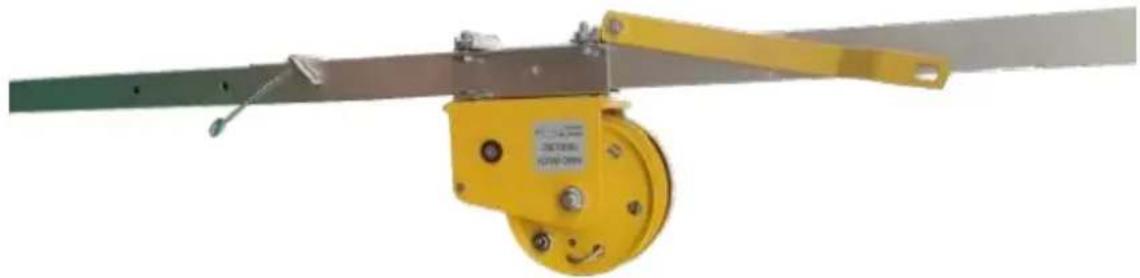

A. Procédures d'installation du trépied

1. Retirez le trépied du sac.

1. Retirez le boulon de positionnement et retirez le tuyau intérieur à la position appropriée.

1. Répétez les actions ci-dessus sur les deux autres jambes et tirez la chambre à air dans la position appropriée.

1. Soulevez le trépied et déplacez chaque pied vers l'extérieur jusqu'à la position maximale.

C. Procédures d'installation du treuil

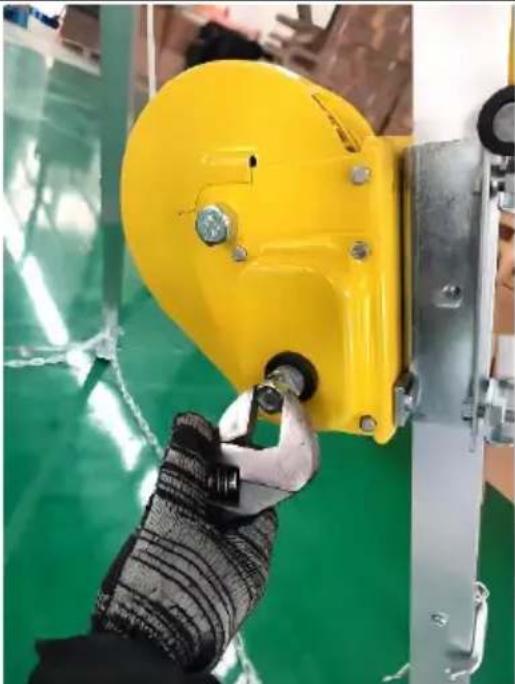

1.Dévissez l'écrou avec une clé fourche.

2. Placez la poignée sur le des et serrez l'écrou.

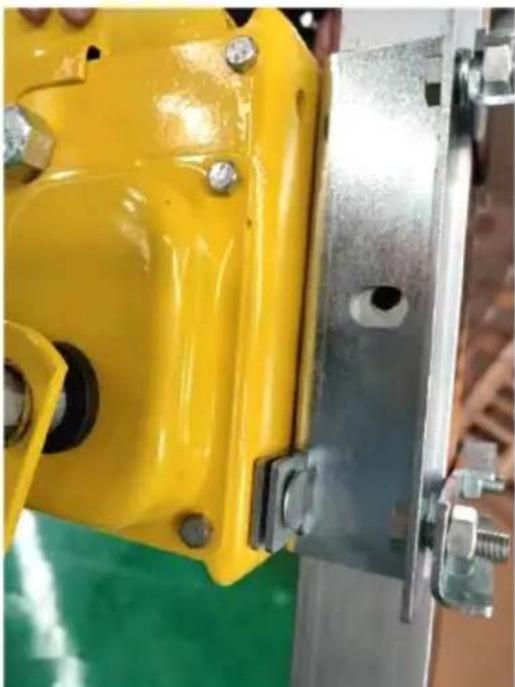

1. Insérez le boulon de fixation de la plaque de montage dans le trou de fixation de la plaque de montage, serrez les vis pour fixer le treuil manuel.

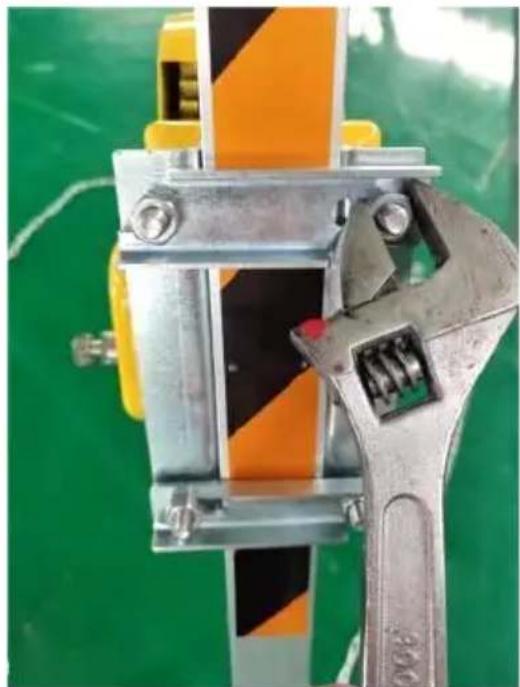

4. Serrez les vis de la plaque de montage du treuil avec une clé à fourche.

1. Connectez-vous aux ceintures de sécurité complètes et aux antichutes. Crochets rotatifs sur treuils ou équipements à anneaux rotatifs au point d'accrochage.
2. Environnement de travail

Concernant les dangers pouvant affecter les performances de l'équipement, les précautions de sécurité correspondantes doivent être respectées, telles que la température et l'influence des bords tranchants, des réactifs chimiques, de la conductivité électrique, de la découpe, de l'usure, de la dégradation par les ultraviolets et d'autres conditions climatiques.

1. Levage de sauvetage

Dispositif de levage de sauvetage de classe A. Le dispositif de levage de sauvetage ne peut être utilisé que dans un processus de levage sans entrave et ne doit pas être utilisé si les obstacles sont dangereux.

Lorsque vous utilisez cet équipement pour le sauvetage, la méthode correcte consiste à connecter le dispositif de fixation de l'attelage à l'anneau en D situé à l'extrémité avant de la ceinture de sécurité.

1. Palan et dispositif de point de suspension fixe.

Avertissement : Le palan est utilisé uniquement pour la fonction levage à des fins de sauvetage, et non pour soulever des charges.

Avertissement !

Avant utilisation

1. Il doit être utilisé par des personnes capables de l'utiliser correctement et l'utilisateur doit être en bonne santé avant d'accéder à cette opération.
2. Ne placez pas le trépied dans un environnement de gaz chimique pendant une longue période, car cela provoquerait la corrosion des pièces métalliques.
3. Le trépied n'est utilisé que par une seule personne et ne doit pas être surchargé.
4. Les combinaisons d'équipements dont les performances de sécurité sont affectées par d'autres équipements ou entrent en conflit avec d'autres équipements de sécurité ne sont pas autorisées.
5. Dans les cas suivants, l'équipement sera immédiatement révoqué :

1) Il existe des doutes quant aux conditions d'utilisation sûres.

2) La fonction d'utilisation sûre est mise en doute.

3) Il a été utilisé pour tomber et ne peut plus être utilisé jusqu'à ce qu'un personnel qualifié le confirme.

1. Avant chaque utilisation, il est nécessaire de garantir l'espace libre requis par l'utilisateur sous le lieu de travail, afin qu'en cas de chute, il n'entre pas en collision avec le sol ou d'autres obstacles sur le chemin de chute.
2. Il doit y avoir un contact visuel direct ou indirect ou d'autres moyens de communication avec les sauveteurs à tout moment pendant le processus de sauvetage.
3. Pendant l'installation, si le point de suspension est déformé ou endommagé, veuillez cesser de l'utiliser.
4. Lorsque vous travaillez sur un sol irrégulier, le trépied doit être attaché avec des chaînes pour équilibrer la force opposée à l'avant face au

Après utilisation

1. Une inspection régulière est requise et la sécurité des produits de l'entretien et de la maintenance continus de l'équipement.
2. Lorsque l'équipement devient mouillé, qu'il soit utilisé ou propre, il doit être séché naturellement et éviter tout chauffage direct.
3. La fréquence des inspections régulières devrait être d'au moins une fois en mars.
4. L'inspection périodique ne convient qu'au personnel qualifié et est effectuée en stricte conformité avec les procédures d'inspection périodique du fabricant.
5. Ce produit est un système complet et aucune pièce ne peut être remplacée à volonté.
6. Procédures de stockage : y compris toutes les exigences de précision nécessaires, les facteurs environnementaux ou autres peuvent affecter l'état des pièces, par exemple : environnement humide, angle vif, vibrations et décomposition ultraviolette.

	Articles	Description
1	Nom	Kit de trépied pour espaces confinés
2	Modèle	HXRT-06
3	Paramètre	Capacité de charge personnelle MAX (haut et: bas)7 lbEffort de traction latéral 1 200 lbPlage de longueur réglable des pieds de support à 2,15 m

	Articles	Description
1	Nom	Kit de trépied pour espaces confinés
2	Modèle	HXRT-07
3	Paramètre	Capacité de charge personnelle MAX (haut et: bas) 7 lbEffort de traction latéral 1 800 lbPlage de longueur réglable des pieds de support à 2,15 m
	Articles	Description
1	Nom	Kit de trépied pour espaces confinés
2	Modèle	HXRT-08
3	Paramètre	Capacité de charge personnelle MAX (haut et bas) : 397Effort de traction latéral : 2 600 lb Plagede longueur réglable des pieds de support : 1,6 à 2,45 m

	Articles	Description
1	Nom	Kit de trépied pour espaces confinés
2	Modèle	HXRT-09
3	Paramètre	Capacité de charge personnelle MAX (haut et bas) : 397 lEffort de traction latéral : 2 600 lb Plagede longueur réglable des pieds de support : 1,6 à 2,45 mVentilateur de ventilation portable axial, détecteur multi-gaz po

	Articles	Description
1	Nom	Kit de trépied pour espaces confinés
2	Modèle	HXRT-10
3	Paramètre	Capacité de charge personnelle MAX (haut et bas) : 397 lEffort de traction latéral : 2 600 lb Plagede longueur réglable des pieds de support : 1,6 à 2,45 mVentilateur de ventilation portable axial, détecteur multi-gaz po

	Articles	Description
1	Nom	Kit de trépied pour espaces confinés
2	Modèle	HXRT-05
3	Paramètre	Capacité de charge personnelle MAX (haut et: bas)7 lbEffort de traction latéral 1 200 lbPlage de longueur réglable des pieds de support à 2,15 m

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETASTWOOD NS 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250 . 9166 Anaheim Place, Rancho Cucamonga, Californie 91730
