HXRT-10 - Treppiede Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit treppiede per spazi confinati
Marca	Vevor
Modello	HXRT-10
Capacità di carico massima (persona)	397 lb (alto e basso)
Sforzo di trazione laterale	2 600 lb
Intervallo di regolazione dei piedi	da 1,6 a 2,45 m
Accessori inclusi	Ventilatore di ventilazione portatile assiale, rilevatore multigas, verricello manuale (2 600 lb), anticaduta 10 m, catena 4 mm x 7,5 m, cintura di sicurezza, cuscino per piedi antiscivolo
Uso previsto	Operazioni di salvataggio in spazi confinati (fognature, pozzetti, cabine, elettricità, telecomunicazioni)
Materiale	Acciaio (gambe 48x48 mm, tubo esterno e interno)
Colore	Rosso (cappello a cilindro)
Manutenzione	Pulizia con sapone neutro o acqua tiepida, disinfezione con etanolo al 70%, asciugatura naturale
Frequenza di ispezione	Almeno una volta ogni tre mesi da personale qualificato
Sicurezza	Utilizzo da parte di una sola persona, non superare il carico massimo, verificare prima di ogni utilizzo, non utilizzare in ambiente chimico, seguire le istruzioni di montaggio e installazione
Norme	Dispositivo di sollevamento di salvataggio di classe A
Garanzia	Certificato di garanzia elettronico tramite www.vevor.com/support

Domande frequenti - HXRT-10 Vevor

Come assemblare il treppiede HXRT-10?

Rimuovere il treppiede dalla borsa, rimuovere il bullone di posizionamento e regolare il tubo interno nella posizione desiderata. Ripetere per tutti e tre i piedi, quindi sollevare il treppiede e allargare i piedi fino alla posizione massima. Assicurarsi che tutte le viti siano serrate.

Come installare il verricello manuale?

Svitare il dado con una chiave a forchetta, posizionare la maniglia sul verricello e serrare il dado. Inserire il bullone di fissaggio nel foro della piastra di montaggio e serrare le viti per fissare il verricello. Serrare le viti della piastra con una chiave a forchetta.

Qual è la capacità di carico massima del treppiede HXRT-10?

La capacità di carico personale massima è di 397 lb (alto e basso). Lo sforzo di trazione laterale è di 2 600 lb. Non superare mai questi limiti.

Si può usare il treppiede per sollevare carichi?

No, il verricello è progettato solo per il sollevamento di salvataggio di persone, non per sollevare carichi. Deve essere utilizzato come dispositivo di punto di sospensione fisso.

Quali accessori sono inclusi con il modello HXRT-10?

Il kit comprende un ventilatore di ventilazione portatile assiale, un rilevatore multigas, un verricello manuale da 2 600 lb, un anticaduta da 10 m, una catena da 4 mm x 7,5 m, una cintura di sicurezza, cuscini per piedi antiscivolo e un cappello rosso.

Come mantenere il treppiede dopo l'uso?

Pulire con un detergente delicato o acqua tiepida per rimuovere lo sporco, disinfettare con etanolo al 70% su un panno, quindi lasciare asciugare naturalmente all'aria. Evitare qualsiasi riscaldamento diretto.

Con quale frequenza bisogna ispezionare il treppiede?

Un'ispezione regolare deve essere effettuata almeno una volta ogni tre mesi da personale qualificato, secondo le procedure di ispezione periodica del produttore.

Quali sono le condizioni d'uso da evitare?

Evitare l'esposizione prolungata a gas chimici (corrosione), non utilizzare su superfici instabili senza ancoraggio con catene, non sovraccaricare e non utilizzare l'attrezzatura se danneggiata o dopo una caduta.

Posso sostituire parti del treppiede?

Questo prodotto è un sistema completo e nessuna parte deve essere sostituita a volontà. In caso di danni, contattare il supporto tecnico Vevor tramite www.vevor.com/support.

Come conservare il treppiede?

Conservare in un luogo asciutto, al riparo da spigoli vivi, vibrazioni e decomposizione ultravioletta. Assicurarsi che tutte le parti siano asciutte prima di riporre. Seguire le istruzioni di precisione e ambiente.

MANUALE UTENTE HXRT-10 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

KIT TREPPIEDE PER SPAZI CONFINATI MANUALE D'USO

MODELLO: HXRT-06/HXRT-07/HXRT-08 HXRT-09HXRT-10/HXRT-05

Leggere questo materiale prima di utilizzare questo prodotto. In ca contrario si potrebbero causare lesioni gravi.

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo oggetto.
2. Utilizzare solo come previsto.
3. Non superare mai la capacità di carico del kit treppiede per spazi confinati.
4. Il treppiede di salvataggio HXRT è adatto per operazioni fognarie e limitati, inclusi tombini, secchi, cabine, alimentazione o telecomunicazioni altre operazioni per evitare requisiti di caduta. Il treppiede viene utilizz con un argano manuale per eseguire operazioni di salvataggio in modo rapido e sicuro. Questo dispositivo è per una sola persona.
5. Prima di utilizzare questa attrezzatura per la protezione anticaduta il sollevamento di salvataggio, leggere attentamente le istruzioni e utilizzarle in modo accurato.
6. Si prega di conservare attentamente le istruzioni e di leggerle in qualsiasi momento, se necessario.

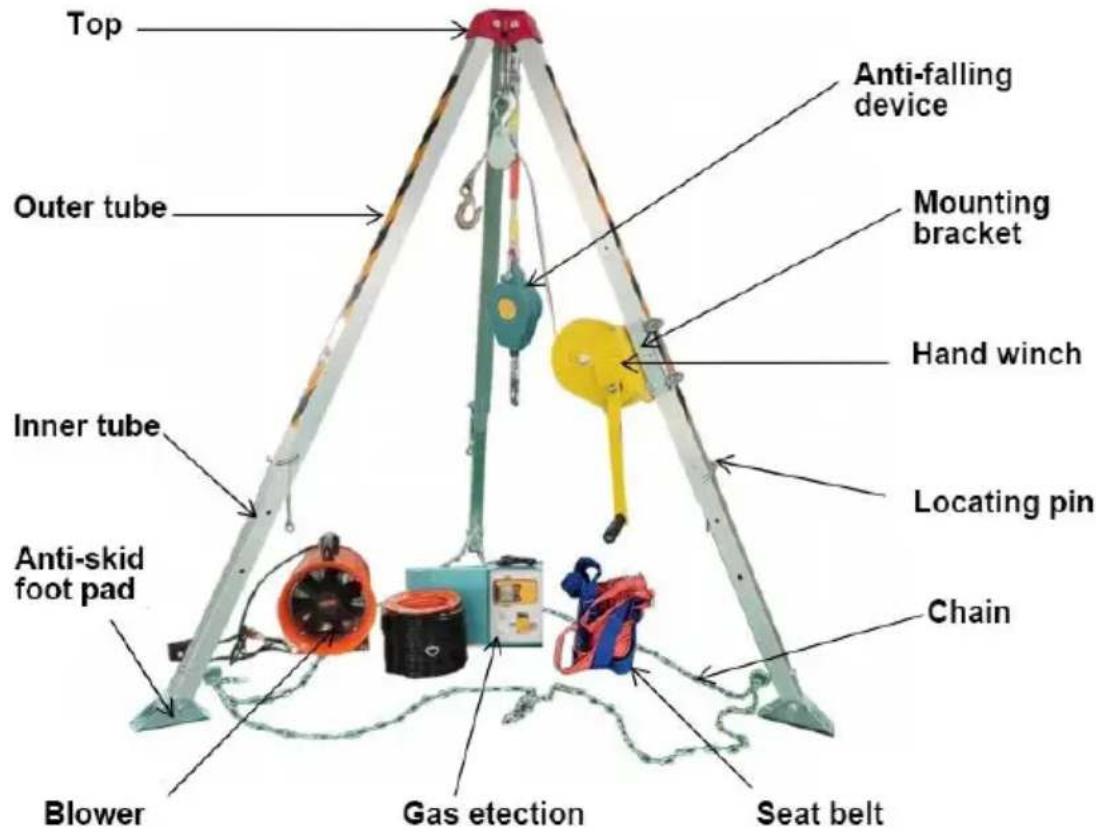

Assemblaggio treppiede:

(Questa sezione descrive solo i nomi dei componenti. La configurazione effettiva dipende dal modello specifico)

·In alto: cappello a cilindro rosso

·Verricello manuale: 1.200 libbre/1.800 libbre/2.600 libbre

( Indica solo il modello, non la capacità di carico del treppiede

-Staffa di montaggio: l'argano manuale è montato sulla staffa

·Anticaduta: 10 m

·Gamba 48x48mm: Tubo esterno: Dimensioni: 48x48mm

·Piede: Camera d'aria: Dimensioni: 42*42 mm

·Pedana antiscivolo: fondo in gomma antiscivolo in acciaio

·Catena: 4 mm*7,5 m

·Perni di posizionamento

·Cinture di sicurezza
- Ventilatore
·Rilevatore di gas

1. Controllare la coerenza dell'identificazione del prodotto.
2. Controllare viti allentate, parti piegate o danneggiate. Dovrebbero essere viti e rivetti completi e serrati.
3. Controlla se l'ordine è piegato, merce eccezionale o altri danni.
4. Controllare gambe e piedi per eventuali distorsioni, crepe o altri da
5. Controllare se la catena è distorta, incrinata o danneggiata.

[B] Verricello manuale, fune metallica e supporto

1. Controllare la coerenza dell'identificazione del prodotto.
2. Controllare le viti inviate, le parti piegate o danneggiate. Dovrebbero essere viti e rivetti completi e serrati.

3. Controllare il gancio per eventuali danni, corrosione o altri danni.

4. Controllare se sono presenti tagli, attorcigliamenti, corrosione, aree (contatto chimico o aree di forte usura nella fune metallica.

5. Controllare se la staffa e il verricello sono attorcigliati, incrinati o danneggiati.

MAINTENANCE

1. Operare rigorosamente secondo le seguenti istruzioni e non causare effetti negativi sull'apparecchiatura.

2. Utilizzare detergenti professionali; Se si utilizza sapone neutro a PF neutro o acqua calda, l'attrezzatura deve essere pre-pulita per rimuove sporco (parti del nastro) o detriti (parti del cavo metallico).

3. Pulire l'attrezzatura per la disinfezione con etanolo al 70% in un p una spugna.

OPERATION AND USE

A. Procedure di installazione del treppiede

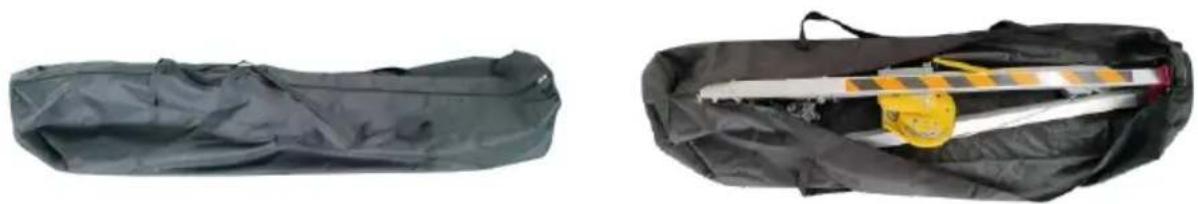

1. Rimuovere il treppiede dalla borsa.

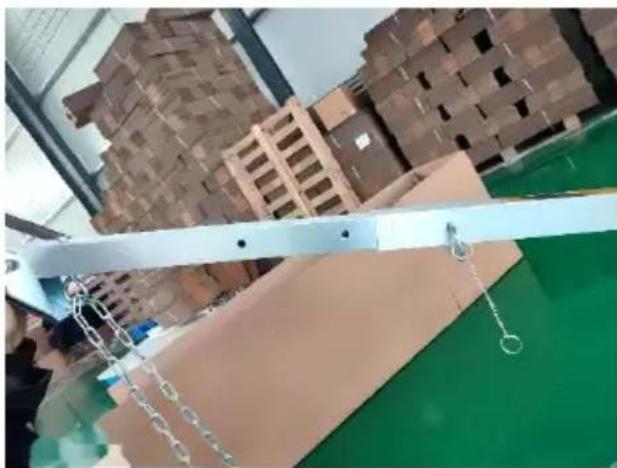

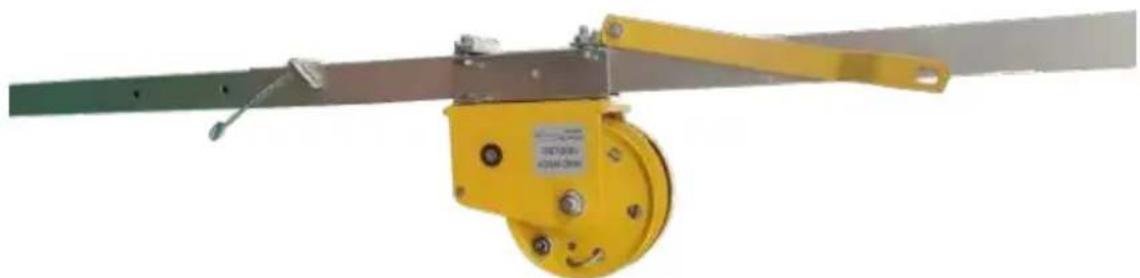

1. Estrarre il bullone di posizionamento ed estrarre il tubo interno in u posizione corretta.

1. Ripetere le azioni precedenti sulle altre due gambe ed estrarre la camera d'aria nella posizione appropriata.

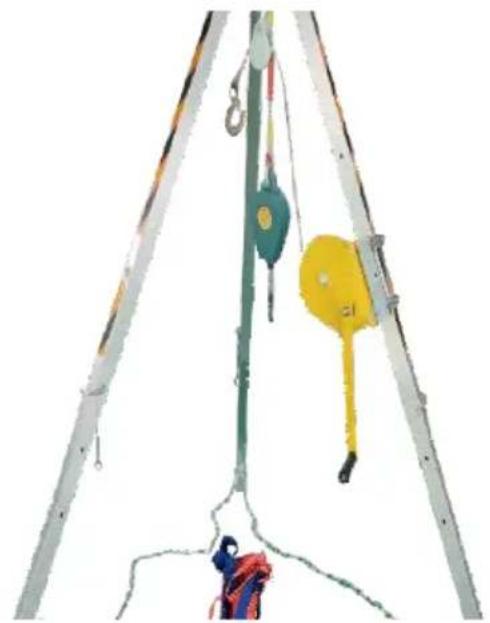

1. Sollevare il treppiede e spostare ciascun piede verso l'esterno fino a posizione massima.

E. Procedure di installazione dell'argano

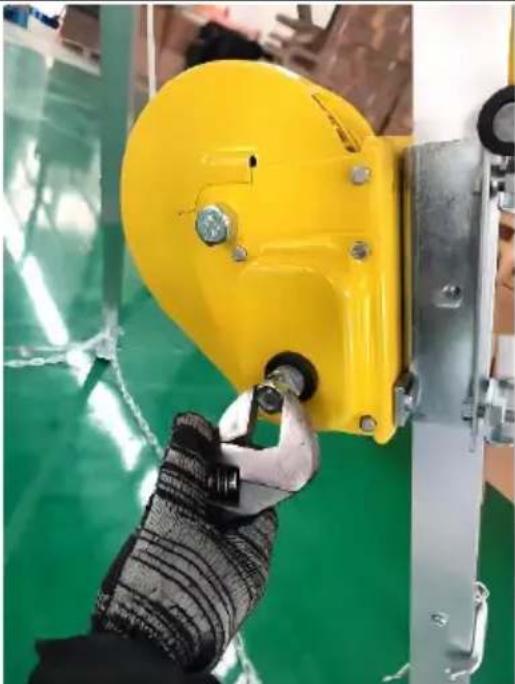

1.Svitare il dado con una chiave fissa.

2.Posizionare la maniglia sopra e serrare il dado.

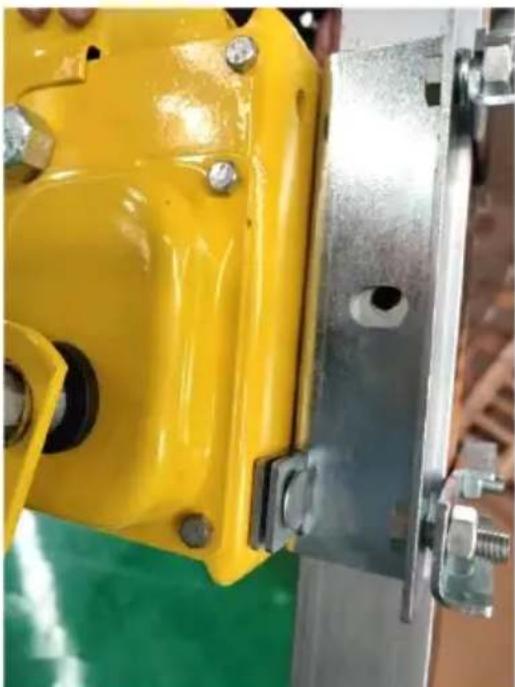

1. Inserire il bullone di fissaggio piastra di montaggio nel foro di fissaggio della piastra di montagg e serrare le viti per fissare l'arg manuale.

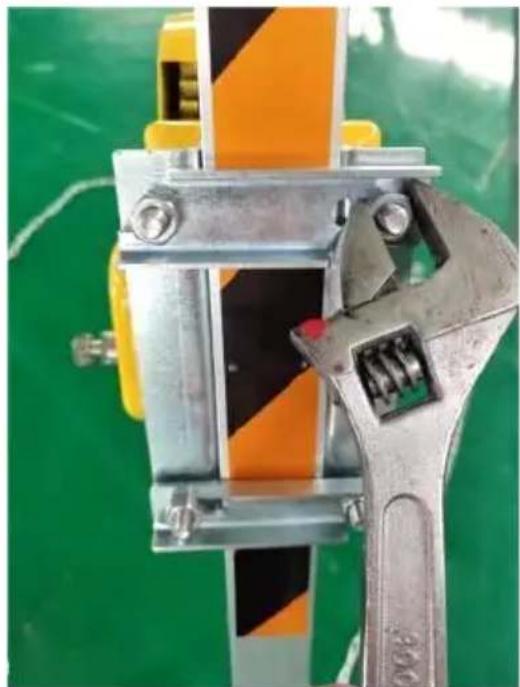

1. Serrare le viti sulla piastra di montaggio del verricello con una chiave fissa.

1. Collegarsi alle cinture di sicurezza per tutto il corpo e ai dispositivi anticaduta. Ganci rotanti su argani o attrezzature ad anello rotante pe punti di sospensione.

2.Ambiente di lavoro

Per quanto riguarda i pericoli che possono influenzare le prestazioni dell'apparecchiatura, è necessario osservare le corrispondenti precauzioni di sicurezza, come la temperatura e l'influenza dei bordi taglienti, i re chimici, la conduttività elettrica, il taglio, l'usura, la degradazione dei ral ultravioletti e altre condizioni climatiche.

3.Sollevamento di salvataggio

Dispositivo di sollevamento di salvataggio di classe A. Il dispositivo sollevamento di salvataggio può essere utilizzato solo in un processo sollevamento senza ostacoli e non deve essere utilizzato se gli ostacc sono pericolosi.

Quando si utilizza questa attrezzatura per il salvataggio, il metodo corretto è collegare il dispositivo di fissaggio dell'attacco all'anello a D all'estremità anteriore della cintura di sicurezza.

1. Dispositivo di sollevamento e punto di sospensione fisso.

Avvertenza: il paranco viene utilizzato solo per la funzione di sollevamento a scopo di salvataggio, non per il sollevamento di carichi.

Avvertimento!

Prima dell'uso

1. Deve essere utilizzato da persone in grado di utilizzarlo correttamenti l'utente deve essere in buona salute prima di eseguire questa operazioni

2. Non posizionare il treppiede per lungo tempo in un ambiente con chimici, poiché ciò causerebbe la corrosione delle parti metalliche.

3. Il treppiede viene utilizzato solo da una persona e non deve esse sovraccaricato.

4. Non sono consentite combinazioni di apparecchiature le cui prestazi di sicurezza sono influenzate da altre apparecchiature o sono in confli con altre apparecchiature di sicurezza.
5. Nei seguenti casi l'attrezzatura verrà revocata immediatamente

1) Ci sono dubbi sulle condizioni di utilizzo sicuro.
2) La funzione dell'uso sicuro è in dubbio.
3) È stato utilizzato per cadere e non può più essere utilizzato fino conferma da parte del personale qualificato.
6. Prima di ogni utilizzo è necessario garantire lo spazio libero neces all'utente sotto il posto di lavoro, in modo che in caso di caduta nor suolo o altri ostacoli lungo il percorso di caduta.
7. Dovrebbe esserci un contatto visivo diretto o indiretto o altri mezzi comunicazione con i soccorritori in ogni momento durante il processo salvataggio.
8. Durante l'installazione; Se il punto di sospensione è deformato o danneggiato, smettere di usarlo.
9. Quando si lavora su un terreno irregolare, il treppiede deve essere legato con catene per bilanciare la forza opposta alla parte anteriore verso il treppiede.

Dopo l'uso

1. È necessaria un'ispezione regolare e la sicurezza del prodotto dip dalla manutenzione e dalla manutenzione continue delle apparecchiature

2. Quando l'attrezzatura si bagna, sia in uso che pulita, deve essere asciugata naturalmente ed evitare il riscaldamento diretto.

3. La frequenza dell'ispezione regolare dovrebbe essere almeno una volta ogni marzo.

4. L'ispezione periodica è adatta solo a personale qualificato e viene eseguita in stretta conformità con le procedure di ispezione periodica produttore.
5. Questo prodotto è un sistema completo e nessuna parte può ess sostituita a piacimento.
6. Procedure di conservazione: compresi tutti i requisiti precauzionali necessari, fattori ambientali o di altro tipo possono influenzare le conci delle parti, ad esempio: ambiente umido, angoli acuti, vibrazioni e decomposizione ultravioletta.

	Elementi	Descrizione
1	Nome	Kit treppiede per spazi confinati
2	Modello	HXRT-06
3	Parametro	Capacità di trasporto personale MAX (su e giù): 397 libbre. Sforzo di trazione laterale: 1.200 libbre.Gamma di lunghezza regolabile dei piedini di supporto: 1,34-

	Elementi	Descrizione
1	Nome	Kit treppiede per spazi confinati
2	Modello	HXRT-07
3	Parametro	Capacità di trasporto personale MAX (su e giù): 397 libbreSforzo di trazione laterale: 1800 libbreGamma di lunghezza regolabile dei piedi di supporto: 1,34-2,
	Elementi	Descrizione
1	Nome	Kit treppiede per spazi confinati
2	Modello	HXRT-08
3	Parametro	Capacità di trasporto personale MAX (su e giù): 397 libbreSforzo di trazione laterale: 2600 libbreGamma di lunghezza regolabile dei piedini di supporto: 1,6-2

	Elementi	Descrizione
1	Nome	Kit treppiede per spazi confinati
2	Modello	HXRT-09
3	Parametro	Capacità di trasporto personale MAX (su e giù): 397 libbreSforzo di trazione laterale: 2600 libbreGamma di lunghezza regolabile dei piedini di supporto: 1,6-2Ventilatore assiale portatile, rilevatore multigas portatile

	Elementi	Descrizione
1	Nome	Kit treppiede per spazi confinati
2	Modello	HXRT-10
3	Parametro	Capacità di trasporto personale MAX (su e giù): 397 libbreSforzo di trazione laterale: 2600 libbreGamma di lunghezza regolabile dei piedini di supporto: 1,6-2 Ventilatore assiale portatile, rilevatore multigas portatile

	Elementi	Descrizione
1	Nome	Kit treppiede per spazi confinati
2	Modello	HXRT-05
3	Parametro	Capacità di trasporto personale MAX (su e giù): 397 libbre. Sforzo di trazione laterale: 1.200 libbre.Gamma di lunghezza regolabile dei piedini di supporto: 1,34-2

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250 . 9166 Anahe Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Supporto tecnico e certificato di garanzia elettronica
