Produkttyp	Stativkit för slutna utrymmen
Märke	Vevor
Modell	HXRT-10
Maximal lastkapacitet (person)	397 lb (topp och botten)
Sidodragkraft	2 600 lb
Justeringsområde för fötter	1,6 till 2,45 m
Ingående tillbehör	Portabel axialfläkt, multigassensor, handvinsch (2 600 lb), fallskydd 10 m, kedja 4 mm x 7,5 m, säkerhetsbälte, halkskyddande fotkudde
Avsedd användning	Räddningsoperationer i slutna utrymmen (avlopp, brunnar, kabiner, el, telekommunikationer)
Material	Stål (ben 48x48 mm, ytter- och innerrör)
Färg	Röd (cylinderhatt)
Underhåll	Rengöring med mild tvål eller ljummet vatten, desinfektion med 70 % etanol, naturlig torkning
Inspektionsfrekvens	Minst en gång var tredje månad av kvalificerad personal
Säkerhet	Användning av en person, överskrid inte maxlast, kontrollera före varje användning, använd inte i kemisk miljö, följ monterings- och installationsanvisningarna
Standarder	Räddningslyftanordning klass A
Garanti	Elektroniskt garantibevis via www.vevor.com/support

Vanliga frågor - HXRT-10 Vevor

Hur monterar jag stativet HXRT-10?

Ta bort stativet från påsen, ta bort positionsbulten och justera innerröret till önskat läge. Upprepa för alla tre ben, lyft sedan stativet och sprid benen till maxläge. Se till att alla skruvar är åtdragna.

Hur installerar jag handvinschen?

Skruva loss muttern med en gaffelnyckel, placera handtaget på vinschen och dra åt muttern. Sätt in fästbulten i monteringsplattans hål och dra åt skruvarna för att fästa vinschen. Dra åt plattans skruvar med en gaffelnyckel.

Vad är den maximala lastkapaciteten för stativet HXRT-10?

Den maximala personliga lastkapaciteten är 397 lb (topp och botten). Sidodragkraften är 2 600 lb. Överskrid aldrig dessa gränser.

Kan stativet användas för att lyfta laster?

Nej, vinschen är endast konstruerad för personlyft i räddningssammanhang, inte för att lyfta laster. Den ska användas som en fast upphängningspunkt.

Vilka tillbehör ingår i modell HXRT-10?

Satsen innehåller en portabel axialfläkt, en multigassensor, en handvinsch på 2 600 lb, ett fallskydd på 10 m, en kedja på 4 mm x 7,5 m, ett säkerhetsbälte, halkskyddande fotkuddar och en röd cylinderhatt.

Hur underhåller jag stativet efter användning?

Rengör med ett milt rengöringsmedel eller ljummet vatten för att ta bort smuts, desinficera med 70 % etanol på en trasa, låt sedan torka naturligt i luft. Undvik direkt uppvärmning.

Hur ofta ska stativet inspekteras?

Regelbunden inspektion ska utföras minst en gång var tredje månad av kvalificerad personal, i enlighet med tillverkarens periodiska inspektionsprocedurer.

Vilka användningsförhållanden bör undvikas?

Undvik långvarig exponering för kemiska gaser (korrosion), använd inte på instabila ytor utan förankring med kedjor, överbelasta inte, och använd inte utrustningen om den är skadad eller efter ett fall.

Kan jag byta ut delar på stativet?

Denna produkt är ett komplett system och inga delar får bytas ut efter eget gottfinnande. Vid skada, kontakta Vevor teknisk support via www.vevor.com/support.

Hur förvarar jag stativet?

Förvara på en torr plats, skyddad från skarpa kanter, vibrationer och ultraviolett nedbrytning. Se till att alla delar är torra före förvaring. Följ anvisningarna om precision och miljö.

BRUKSANVISNING HXRT-10 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

STATIVSATS FÖR BEGRÄNSAT UTRYMME ANVÄNDARMANUAL

MODELL: HXRT-06/HXRT-07/HXRT-08 HXRT-09HXRT-10/HXRT-05

Läs detta material innan du använder denna produkt. Underlåtenhe att göra det kan resultera i allvarliga skador.

1. Denna produkt är inte en leksak. Tillåt inte barn att leka med def föremål.
2. Använd endast på avsett sätt.
3. Överskrid aldrig lastkapaciteten för stativsatsen med begränsat utrymme.
4. HXRT-Rescue Tripod är lämpligt för avloppsoperationer och begränsa utrymmen, inklusive brunnar, skopor, hytter, el eller telekommunikation andra operationer för att förhindra fallande krav. Stativet används med handvinsch för att utföra räddningsinsatser snabbt och säkert. Denna enhet är endast för en person.
5. Innan du använder denna utrustning för fallskydd och räddningslyft, instruktionerna noggrant och använd dem korrekt.
6. Förvara instruktionerna ordentligt och läs dem när som helst om d behövs.

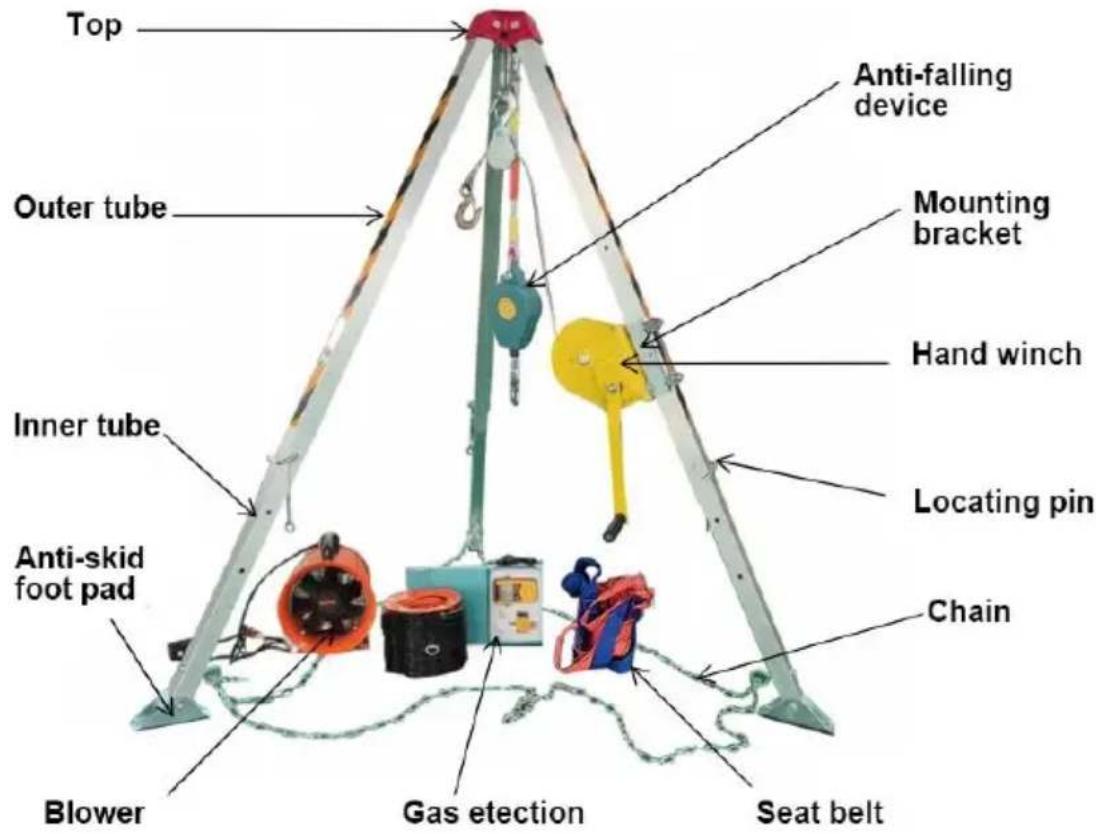

Stativmontering:

(Detta avsnitt beskriver endast komponentnamnen. Den faktiska konfigurationen beror på den specifika modellen)

-Översida: Röd topphatt

·Handvinsch: 1200 lbs/1800lbs/2600lbs

( Indikerar endast modellen, inte stativets bärförmåga )

- Monteringsfäste: Handvinschen monteras på konsolen

·Fallskydd: 10m

·48x48mm Ben: Ytterrör: Storlek: 48x48mm

·Fot: Innerslang: Storlek: 42*42mm

•Anti-sladd fotkudde: anti-sladd gummibottenstål

·Kedja: 4mm*7,5m

- Lokaliseringsstift

·Säkerhetsbälten

-Blåsare
·Gasdetektor

1. Kontrollera att produktidentifieringen är konsekvent.
2. Kontrollera lösa skruvar, böjda eller skadade delar. Det ska vara kompletta och åtdragna skruvar och nitar.
3. Kontrollera om beställningen är böjd, exceptionella varor eller andra skador.
4. Kontrollera ben och fötter för deformation, sprickor eller andra skad
5. Kontrollera om kedjan är förvriden, sprucken eller skadad.

[B] Handvinsch & stålrep & stöd

1. Kontrollera att produktidentifieringen är konsekvent.
2. Kontrollera de skickade skruvarna, böjda eller skadade delar. Det s vara kompletta och åtdragna skruvar och nitar.

3. Kontrollera kroken för eventuella skador, korrosion eller andra skado

4. Kontrollera om det finns skärande, veck, korrosion, kemiska kontakty eller kraftigt slitage i vajern.

5. Kontrollera om fästet och vinschen är vridna, spruckna eller skadac

MAINTENANCE

1. Använd strikt enligt följande instruktioner och orsaka inte negativa effekter på utrustningen.

2. Använd professionella rengöringsmedel; Om det är mild, neutral PH-eller varmt vatten, ska utrustningen förrengöras för att avlägsna smuts (bältesdelar) eller skräp (lindelar).

3. Torka av desinfektionsutrustning med 70 % etanol i trasa eller sva

OPERATION AND USE

A. Installationsprocedurer för stativ

1. Ta bort stativet från väskan.

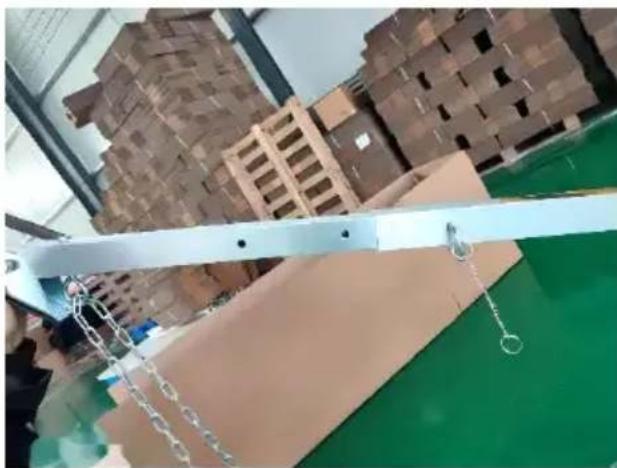

1. Dra ut lokaliseringsbulten och dra ut innerröret till rätt läge.

1. Upprepa ovanstående åtgärder på de andra två benen och dra ut innerslangen till lämplig position.

1. Lyft stativet och flytta varje fot utåt till maximalt läge.

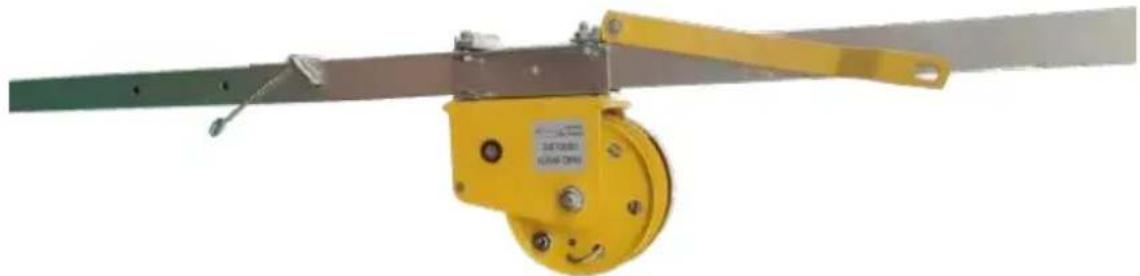

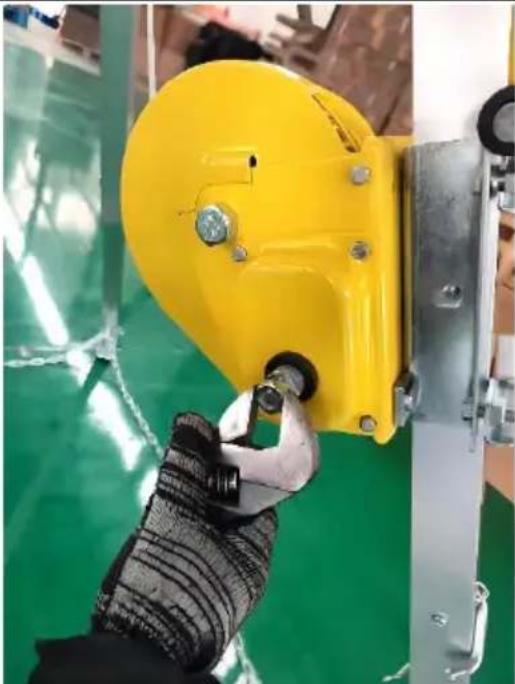

1. Skruva loss muttern med en skiftnyckel.

2. Placera handtaget ovanpå och dra åt muttern.

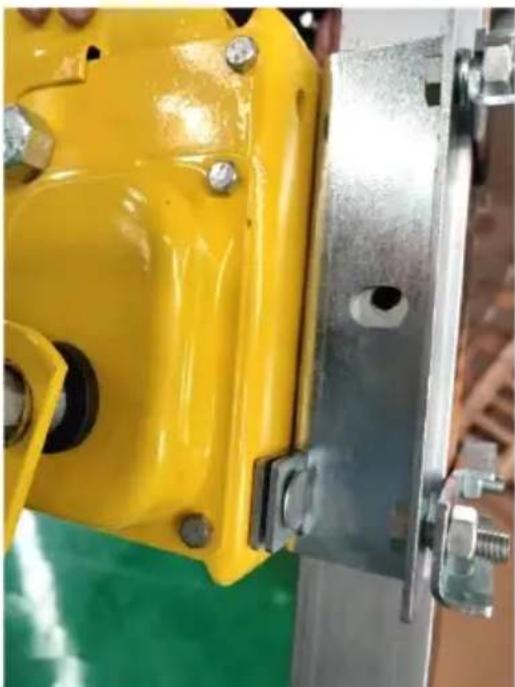

1. Sätt i fästbulten på monteringsplattan i fästhålet på monteringsplattan och dra åt skruvarna för att fixera handvinschen.

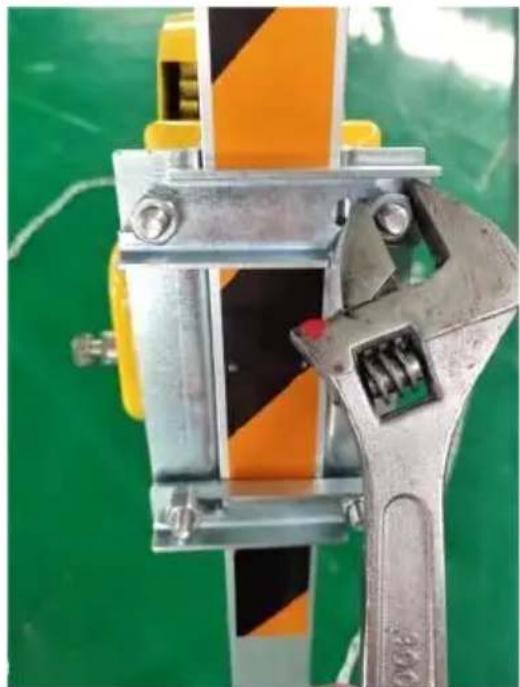

1. Dra åt skruvarna på vinschen monteringsplatta med en skiftnyckel.

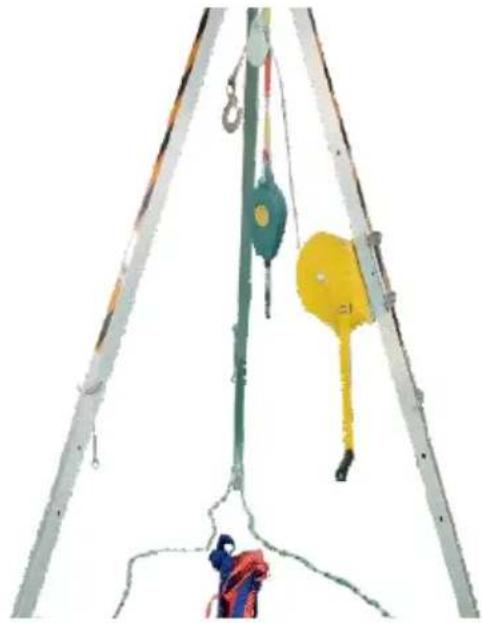

1. Anslut till helkroppsbälten och fallskydd. Roterande krokar på vinschar eller hängpunkt roterande ringutrustning.

2.Arbetsmiljö

Beträffande faror som kan påverka utrustningens prestanda och motsvarande säkerhetsåtgärder måste iakttas, såsom temperatur och vassa kanter, kemiska reagenser, elektrisk ledningsförmåga, skärning, slitage, ultraviolett nedbrytning och andra klimatförhållanden.

1. Räddningslyft

Klass A räddningslyftanordning. Räddningslyftanordning kan endast användas i obehindrad lyftprocess och bör inte användas om hinder ä farliga.

När du använder den här utrustningen för räddning är den korrekta metoden att ansluta dragfästanordningen till D-ringen i den främre ändav säkerhetsbältet.

1. Hiss och fast hängpunktsanordning.

Varning: Lyften används endast för lyftfunktion för räddningsändamål, inte för att lyfta last.

Varning!

Innan användning

1. Den måste användas av personer som kan använda den på rätt och användaren måste vara vid god hälsa innan denna operation på

2. Placera inte stativet i kemisk gasmiljö under en längre tid, vilket katt orsaka korrosion av metalldelar.

3. Stativet används endast av en person och får inte överbelastas.

4. Utrustningskombinationer vars säkerhetsprestanda påverkas av annan utrustning eller konflikt med annan säkerhetsutrustning är inte tillåtna.

5. I följande fall återkallas utrustningen omedelbart

1) Det finns tvivel om de säkra användningsförhållandena.
2) Funktionen av säker användning är osäker.
3) Den har använts för att falla och kan inte längre användas förrän kvalificerad personal bekräftar.
6. Före varje användning är det nödvändigt att säkerställa det fria utr som krävs av användaren under arbetsplatsen, så att den vid fall inte kolliderar med marken eller andra hinder i fallbanan.
7. Det bör finnas direkt eller indirekt visuell kontakt eller andra kommunikationsmedel med räddare hela tiden under räddningsprocessen
8. Under installationen; Om hängspetsen är deformerad eller skadad, vänligen sluta använda den.
9. Vid arbete på ojämnt underlag ska stativet knytas med kedjor för balansera kraften som är motsatt den främre delen som är vänd mot stativet.

Efter användning

1. Regelbunden inspektion krävs, och produktsäkerheten är beroende kontinuerligt underhåll och underhåll av utrustning.
2. När utrustningen blir blöt, oavsett om den används eller ren, bör den torkas naturligt och undvika direkt uppvärmning.
3. Frekvensen av regelbunden inspektion bör vara minst en gång i
4. Periodisk inspektion är endast lämplig för kvalificerad personal och utförs i strikt överensstämmelse med tillverkarens rutiner för periodiska inspektioner.

5. Denna produkt är ett komplett system och inga delar kan bytas i behag.

6. Förvaringsprocedurer: Inklusive alla nödvändiga försiktighetskrav, miljöfaktorer eller andra faktorer kan påverka delarnas tillstånd, Till exempel: fuktig miljö, skarp vinkel, vibrationer och ultraviolett nedbrytnin

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-06
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled1200lbsJusterbar längd på stödfötte1,34-2,15m

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-07
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsdragkraft i sidlęd1800lbsJusterbar längd på stödfötter,34-2,15m
	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-08
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled: 2600lbsJusterbar längd på stödfötter: 1,6-2,45m

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-09
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled: 2600lbsJusterbar längd på stödfötter: 1,6-2,45mAxiell bärbar ventilationsfläkt、Bärbar multigasdetektor

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-10
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled: 2600lbsJusterbar längd på stödfötter: 1,6-2,45mAxiell bärbar ventilationsfläkt、Bärbar multigasdetektor

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-05
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled: 1200lbsJusterbar längd på stödfötter: 1,34-2,15m
