Produkttyp	Trästativsats för slutna utrymmen
Märke	Vevor
Modell	HXRT-07
Maximal personlig lastkapacitet	397 lb (180 kg)
Maximal sidodragkraft	1 800 lb (816 kg)
Justeringsområde för ben	1,6 till 2,15 m
Material	Aluminium
Manuell vinsch ingår	Ja, kapacitet 1 800 lb
Fallskydd ingår	Ja, längd 10 m
Säkerhetskedja	Ja, 4 mm x 7,5 m
Rekommenderad användning	Räddningsinsatser i slutna utrymmen, avlopp, manhål
Ungefärlig vikt	15 kg
Underhåll	Rengöring med mild neutral tvål eller ljummet vatten; desinfektion med 70 % etanol
Regelbunden inspektion	Minst en gång per månad
Förvaring	På en torr plats, skyddad från UV och kemikalier
Säkerhet	Överskrid inte kapaciteten; användning av endast en utbildad person; använd inte om skadad
Reservdelar	Ersätt endast med originaldelar från Vevor
Garanti	Elektroniskt garantibevis på vevor.com/support

Vanliga frågor - HXRT-07 Vevor

Vad är lastkapaciteten för HXRT-07-stativet?

Den maximala personliga lastkapaciteten är 397 lb (180 kg) och den maximala sidodragkraften är 1 800 lb (816 kg). Överskrid aldrig dessa gränser.

Hur installerar man HXRT-07-stativet?

Ta bort stativet från väskan, ta sedan bort positioneringsbultarna och förläng varje ben till önskad längd. Lyft stativet och bred ut fötterna till maximal position. Se till att alla stift är ordentligt låsta.

Hur installerar man den manuella vinschen?

Skruva loss muttern med en hylsnyckel, placera handtaget på axeln och dra åt muttern. Sätt fast fästbulten i monteringsplattan och dra åt skruvarna för att fästa vinschen. Använd en hylsnyckel för att dra åt plattans skruvar.

Vilka säkerhetsåtgärder bör vidtas före användning?

Kontrollera att alla delar är i gott skick: åtdragna skruvar, inga sprickor eller deformationer. Se till att användaren är frisk och utbildad. Placera inte stativet i en kemisk miljö. Använd det endast för räddningsoperationer utan farliga hinder.

Hur underhåller man stativet?

Rengör med mild neutral tvål eller ljummet vatten, desinficera sedan med 70 % etanol på en trasa. Låt torka naturligt, utan direkt värme. Utför regelbunden inspektion minst en gång per månad.

Vad gör man om stativet är skadat?

Om du är osäker på säkerhetstillståndet (böjda delar, sprickor, korrosion), sluta omedelbart användningen. Utrustningen måste inspekteras av kvalificerad personal före återanvändning. Byt inte ut några delar mot icke-originalkomponenter.

Kan stativet användas för att lyfta laster?

Nej, den manuella vinschen är endast avsedd för räddningslyft av personer, inte för att lyfta materiella laster. Använd den inte som lastlyft.

Vilken inspektionsfrekvens rekommenderas?

Regelbunden inspektion ska utföras minst en gång per månad. Före varje användning, kontrollera allmänt skick och kritiska punkter som fötter, kedjor och vinsch.

Vilka tillbehör ingår med HXRT-07?

Satsen innehåller: stativet, en manuell vinsch på 1 800 lb, ett fallskydd på 10 m, en säkerhetskedja (4 mm x 7,5 m), en monteringshållare och en säkerhetsbälte. Beroende på version kan en fläkt och en gasdetektor ingå.

Var hittar man teknisk support för HXRT-07?

Teknisk support och det elektroniska garantibeviset finns på webbplatsen www.vevor.com/support. Du kan också kontakta kundtjänst via denna adress.

BRUKSANVISNING HXRT-07 Vevor

Teknisk support och e-garanticertifikat

Läs detta material innan du använder denna produkt. Underlåtenhe att göra det kan resultera i allvarliga skador.

1. Denna produkt är inte en leksak. Tillåt inte barn att leka med def föremål.
2. Använd endast på avsett sätt.
3. Överskrid aldrig lastkapaciteten för stativsatsen med begränsat utrymme.
4. HXRT-Rescue Tripod är lämpligt för avloppsoperationer och begränsa utrymmen, inklusive brunnar, skopor, hytter, el eller telekommunikation andra operationer för att förhindra fallande krav. Stativet används med handvinsch för att utföra räddningsinsatser snabbt och säkert. Denna enhet är endast för en person.
5. Innan du använder denna utrustning för fallskydd och räddningslyft, instruktionerna noggrant och använd dem korrekt.
6. Förvara instruktionerna ordentligt och läs dem när som helst om d behövs.

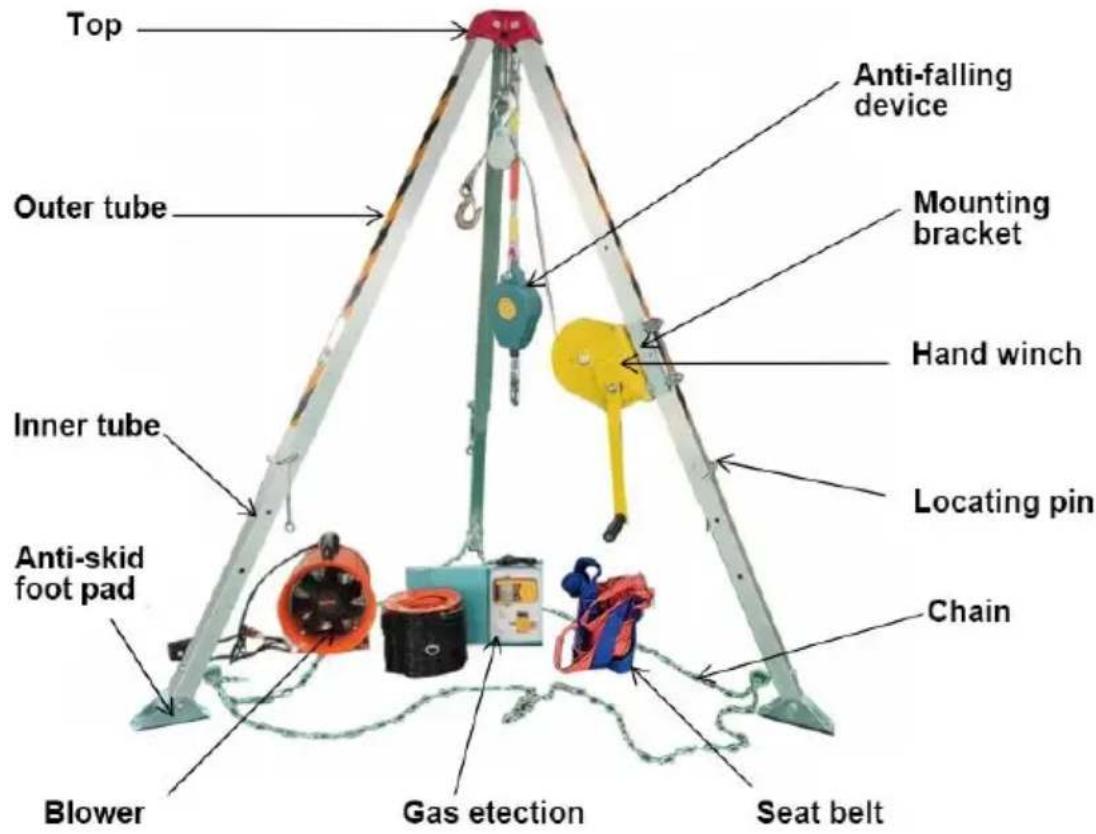

Stativmontering:

(Detta avsnitt beskriver endast komponentnamnen. Den faktiska konfigurationen beror på den specifika modellen)

-Översida: Röd topphatt

·Handvinsch: 1200 lbs/1800lbs/2600lbs

( Indikerar endast modellen, inte stativets bärförmåga )

- Monteringsfäste: Handvinschen monteras på konsolen

·Fallskydd: 10m

·48x48mm Ben: Ytterrör: Storlek: 48x48mm

·Fot: Innerslang: Storlek: 42*42mm

•Anti-sladd fotkudde: anti-sladd gummibottenstål

·Kedja: 4mm*7,5m

- Lokaliseringsstift

·Säkerhetsbälten

-Blåsare
·Gasdetektor

1. Kontrollera att produktidentifieringen är konsekvent.
2. Kontrollera lösa skruvar, böjda eller skadade delar. Det ska vara kompletta och åtdragna skruvar och nitar.
3. Kontrollera om beställningen är böjd, exceptionella varor eller andra skador.
4. Kontrollera ben och fötter för deformation, sprickor eller andra skad
5. Kontrollera om kedjan är förvriden, sprucken eller skadad.

[B] Handvinsch & stålrep & stöd

1. Kontrollera att produktidentifieringen är konsekvent.
2. Kontrollera de skickade skruvarna, böjda eller skadade delar. Det s vara kompletta och åtdragna skruvar och nitar.

3. Kontrollera kroken för eventuella skador, korrosion eller andra skado

4. Kontrollera om det finns skärande, veck, korrosion, kemiska kontakty eller kraftigt slitage i vajern.

5. Kontrollera om fästet och vinschen är vridna, spruckna eller skadac

MAINTENANCE

1. Använd strikt enligt följande instruktioner och orsaka inte negativa effekter på utrustningen.

2. Använd professionella rengöringsmedel; Om det är mild, neutral PH-eller varmt vatten, ska utrustningen förrengöras för att avlägsna smuts (bältesdelar) eller skräp (lindelar).

3. Torka av desinfektionsutrustning med 70 % etanol i trasa eller sva

OPERATION AND USE

A. Installationsprocedurer för stativ

1. Ta bort stativet från väskan.

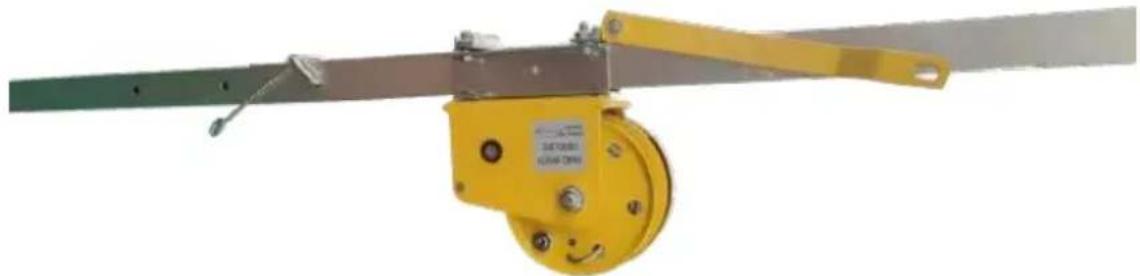

1. Dra ut lokaliseringsbulten och dra ut innerröret till rätt läge.

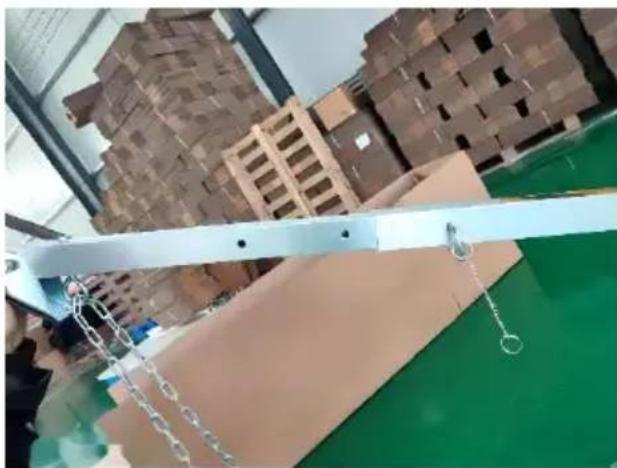

1. Upprepa ovanstående åtgärder på de andra två benen och dra ut innerslangen till lämplig position.

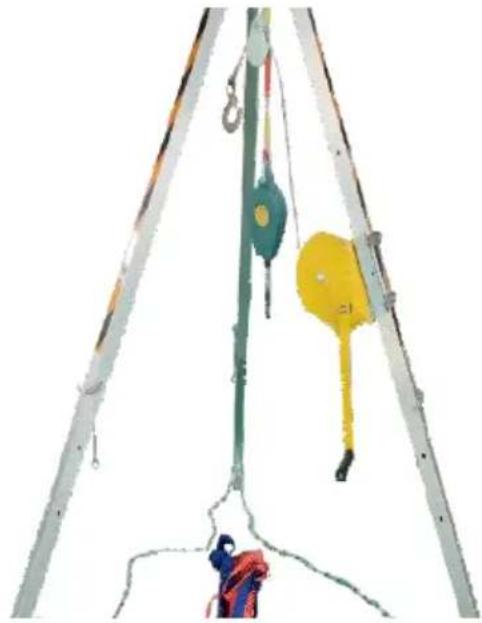

1. Lyft stativet och flytta varje fot utåt till maximalt läge.

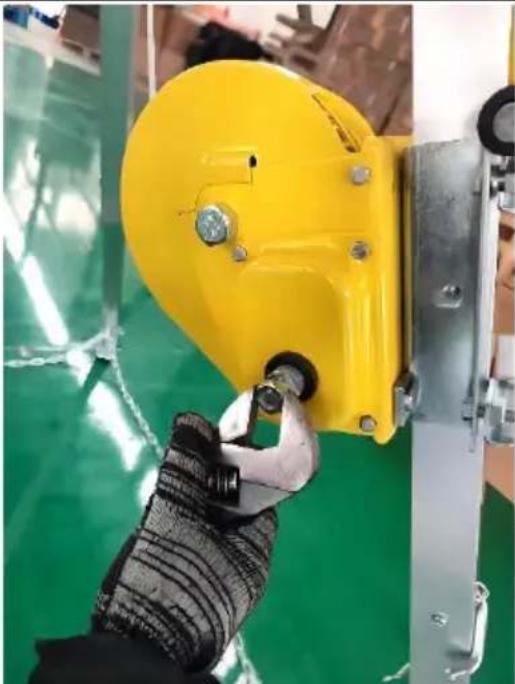

1. Skruva loss muttern med en skiftnyckel.

2. Placera handtaget ovanpå och dra åt muttern.

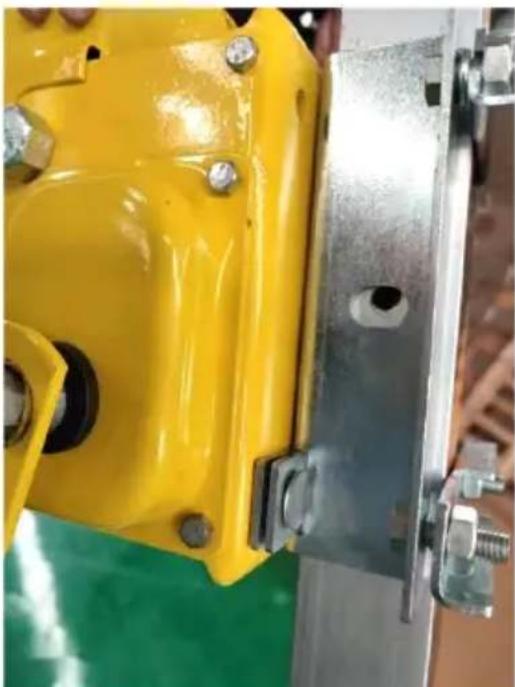

1. Sätt i fästbulten på monteringsplattan i fästhålet på monteringsplattan och dra åt skruvarna för att fixera handvinschen.

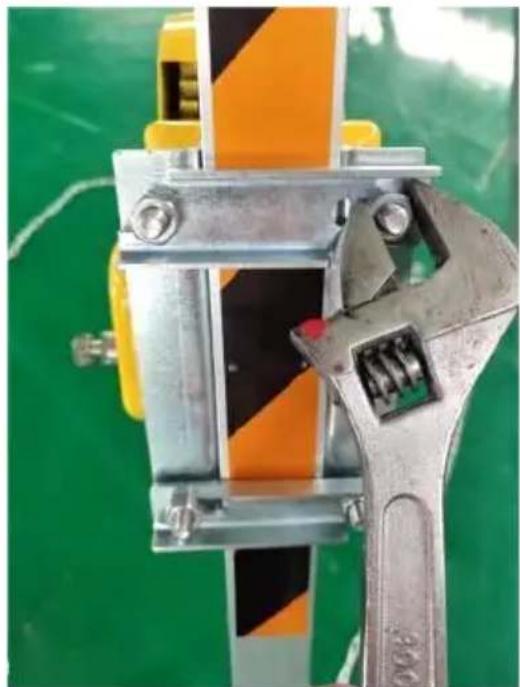

1. Dra åt skruvarna på vinschen monteringsplatta med en skiftnyckel.

1. Anslut till helkroppsbälten och fallskydd. Roterande krokar på vinschar eller hängpunkt roterande ringutrustning.

2.Arbetsmiljö

Beträffande faror som kan påverka utrustningens prestanda och motsvarande säkerhetsåtgärder måste iakttas, såsom temperatur och vassa kanter, kemiska reagenser, elektrisk ledningsförmåga, skärning, slitage, ultraviolett nedbrytning och andra klimatförhållanden.

1. Räddningslyft

Klass A räddningslyftanordning. Räddningslyftanordning kan endast användas i obehindrad lyftprocess och bör inte användas om hinder ä farliga.

När du använder den här utrustningen för räddning är den korrekta metoden att ansluta dragfästanordningen till D-ringen i den främre ändav säkerhetsbältet.

1. Hiss och fast hängpunktsanordning.

Varning: Lyften används endast för lyftfunktion för räddningsändamål, inte för att lyfta last.

Varning!

Innan användning

1. Den måste användas av personer som kan använda den på rätt och användaren måste vara vid god hälsa innan denna operation på

2. Placera inte stativet i kemisk gasmiljö under en längre tid, vilket katt orsaka korrosion av metalldelar.

3. Stativet används endast av en person och får inte överbelastas.

4. Utrustningskombinationer vars säkerhetsprestanda påverkas av annan utrustning eller konflikt med annan säkerhetsutrustning är inte tillåtna.

5. I följande fall återkallas utrustningen omedelbart

1) Det finns tvivel om de säkra användningsförhållandena.
2) Funktionen av säker användning är osäker.
3) Den har använts för att falla och kan inte längre användas förrän kvalificerad personal bekräftar.
6. Före varje användning är det nödvändigt att säkerställa det fria utr som krävs av användaren under arbetsplatsen, så att den vid fall inte kolliderar med marken eller andra hinder i fallbanan.
7. Det bör finnas direkt eller indirekt visuell kontakt eller andra kommunikationsmedel med räddare hela tiden under räddningsprocessen
8. Under installationen; Om hängspetsen är deformerad eller skadad, vänligen sluta använda den.
9. Vid arbete på ojämnt underlag ska stativet knytas med kedjor för balansera kraften som är motsatt den främre delen som är vänd mot stativet.

Efter användning

1. Regelbunden inspektion krävs, och produktsäkerheten är beroende kontinuerligt underhåll och underhåll av utrustning.
2. När utrustningen blir blöt, oavsett om den används eller ren, bör den torkas naturligt och undvika direkt uppvärmning.
3. Frekvensen av regelbunden inspektion bör vara minst en gång i
4. Periodisk inspektion är endast lämplig för kvalificerad personal och utförs i strikt överensstämmelse med tillverkarens rutiner för periodiska inspektioner.

5. Denna produkt är ett komplett system och inga delar kan bytas i behag.

6. Förvaringsprocedurer: Inklusive alla nödvändiga försiktighetskrav, miljöfaktorer eller andra faktorer kan påverka delarnas tillstånd, Till exempel: fuktig miljö, skarp vinkel, vibrationer och ultraviolett nedbrytnin

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-06
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled1200lbsJusterbar längd på stödfötte1,34-2,15m

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-07
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsdragkraft i sidlęd1800lbsJusterbar längd på stödfötter,34-2,15m
	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-08
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled: 2600lbsJusterbar längd på stödfötter: 1,6-2,45m

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-09
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled: 2600lbsJusterbar längd på stödfötter: 1,6-2,45mAxiell bärbar ventilationsfläkt、Bärbar multigasdetektor

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-10
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled: 2600lbsJusterbar längd på stödfötter: 1,6-2,45mAxiell bärbar ventilationsfläkt、Bärbar multigasdetektor

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-05
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled: 1200lbsJusterbar längd på stödfötter: 1,34-2,15m
