HXRT-06 - Stativ Vevor - Gratis bruksanvisning och manual

Produkttyp	Stativsats för trånga utrymmen
Märke	Vevor
Modell	HXRT-06
Maximal personbelastning	~144 kg (317 lb)
Sidodragkraft	544 kg (1 200 lb)
Justerbar benhöjd	1,6 till 2,15 m
Benmaterial	Stål (yttre rör 48x48 mm)
Halkfria fötter	Gummispetsar
Vinschsystem	Manuell vinsch, metallkabel
Ingående tillbehör	Fallskydd 10 m, kedja 4 mm x 7,5 m, säkerhetsbälte
Avsedd användning	Räddning och arbete i trånga utrymmen (avlopp, brunnar, kabiner)
Antal användare	1 person
Säkerhetsnormer	Räddningslyftanordning klass A
Underhåll	Rengöring med mild tvål eller 70% etanol, inspektion var tredje månad
Förvaring	Skyddas från fukt, UV-strålning och kemikalier
Reservdelar	Byt inte delar utan tillverkarens godkännande
Garanti	Elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - HXRT-06 Vevor

Hur monterar man stativet HXRT-06?

Ta bort stativet från väskan. Skruva loss positionsbultarna, dra ut innerrören till önskad höjd och dra åt igen. Sprid ut benen till maximalt läge.

Vad är den maximala personbelastningen?

Den maximala personbelastningen är cirka 144 kg (317 lb). Överskrid aldrig denna gräns.

Kan jag använda stativet för att lyfta laster?

Nej, vinschen är endast avsedd för räddningslyft av en person. Den får inte användas för att lyfta livlösa laster.

Hur installerar man den manuella vinschen?

Skruva loss muttern med en skiftnyckel, sätt på handtaget, dra åt muttern. Sätt in fästbulten i monteringsplåten, fäst sedan vinschen på plåten med de medföljande skruvarna. Dra åt med en skiftnyckel.

Vilka tillbehör ingår i HXRT-06?

Satsen innehåller: stativet, en manuell vinsch (1 200 lb), ett fallskydd på 10 m, en kedja 4 mm x 7,5 m och ett säkerhetsbälte.

Hur underhåller man stativet?

Rengör med mild neutral tvål eller 70% etanol på en trasa. Torka naturligt. Inspektera var 3:e månad för att upptäcka deformation, sprickor eller korrosion.

Kan jag byta delar själv?

Denna produkt är ett komplett system. Inga delar får bytas utan tillverkarens godkännande. Kontakta Vevor för reparationer.

Hur säkerställer man säkerheten vid användning?

Använd alltid stativet på stabilt underlag, fäst det med kedjor om underlaget är ojämnt. Användaren måste vara vid god hälsa och använda säkerhetsbältet. Ögonkontakt eller annat kommunikationsmedel måste upprätthållas med räddarna.

Vilka risker bör undvikas?

Placera inte stativet i en korrosiv kemisk miljö. Undvik vassa kanter, extrema temperaturer och UV-strålning. Vid fall måste utrustningen inspekteras av en fackman innan den används igen.

Var hittar jag den fullständiga bruksanvisningen?

Bruksanvisningen finns gratis i PDF-format på notice-facile.com och på www.vevor.com/support för teknisk support och garantibevis.

BRUKSANVISNING HXRT-06 Vevor

Teknisk support och e-garanticertifikat

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarliga skador.

1. Denna produkt är inte en leksak. Tillåt inte barn att leka med detta föremål.
2. Använd endast på avsett sätt.
3. Överskrid aldrig lastkapaciteten för stativsatsen med begränsat utrymme.
4. HXRT-Rescue Tripod är lämpligt för avloppsoperationer och begränsade utrymmen, inklusive brunnar, skopor, hytter, el- eller telekommunikationsarbeten, för att förhindra fallande krav. Stativet används med handvinsch för att utföra räddningsinsatser snabbt och säkert. Denna enhet är endast för en person.
5. Innan du använder denna utrustning för fallskydd och räddningslyft, läs instruktionerna noggrant och använd dem korrekt.
6. Förvara instruktionerna ordentligt och läs dem när som helst om det behövs.

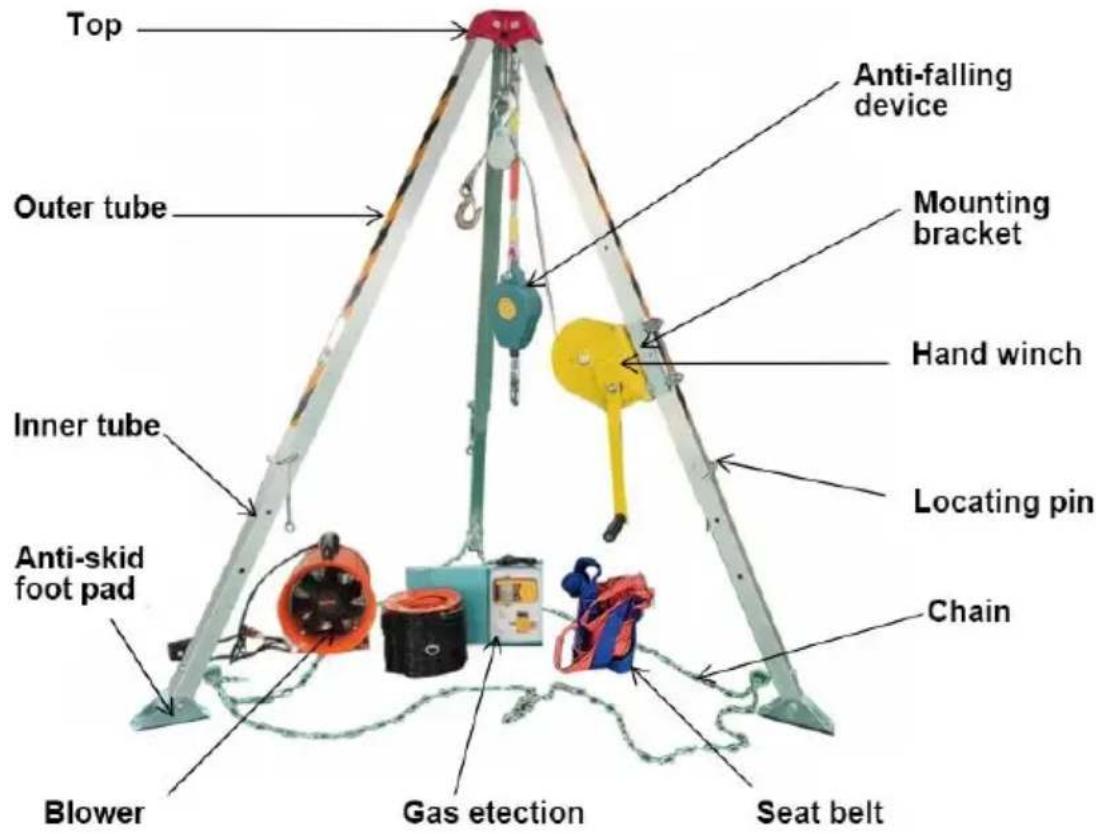

Stativmontering:

(Detta avsnitt beskriver endast komponentnamnen. Den faktiska konfigurationen beror på den specifika modellen)

-Översida: Röd topphatt

·Handvinsch: 1200 lbs/1800lbs/2600lbs

(Indikerar endast modellen, inte stativets bärförmåga)

- Monteringsfäste: Handvinschen monteras på konsolen

·Fallskydd: 10m

·48x48mm Ben: Ytterrör: Storlek: 48x48mm

·Fot: Innerslang: Storlek: 42*42mm

•Anti-sladd fotkudde: anti-sladd gummibottenstål

·Kedja: 4mm*7,5m

- Lokaliseringsstift

·Säkerhetsbälten

-Blåsare ·Gasdetektor

1. Kontrollera att produktidentifieringen är konsekvent.
2. Kontrollera lösa skruvar, böjda eller skadade delar. Det ska vara kompletta och åtdragna skruvar och nitar.
3. Kontrollera om beställningen är böjd, exceptionella varor eller andra skador.
4. Kontrollera ben och fötter för deformation, sprickor eller andra skador.
5. Kontrollera om kedjan är förvriden, sprucken eller skadad.

[B] Handvinsch & stålrep & stöd

1. Kontrollera att produktidentifieringen är konsekvent.
2. Kontrollera de skickade skruvarna, böjda eller skadade delar. Det ska vara kompletta och åtdragna skruvar och nitar.
3. Kontrollera kroken för eventuella skador, korrosion eller andra skador.
4. Kontrollera om det finns skärande, veck, korrosion, kemiska kontaktytor eller kraftigt slitage i vajern.
5. Kontrollera om fästet och vinschen är vridna, spruckna eller skadade.

UNDERHÅLL

1. Använd strikt enligt följande instruktioner och orsaka inte negativa effekter på utrustningen.
2. Använd professionella rengöringsmedel; om det är mild, neutral PH- eller varmt vatten, ska utrustningen förrengöras för att avlägsna smuts (bältesdelar) eller skräp (lindelar).
3. Torka av desinfektionsutrustning med 70 % etanol i trasa eller svamp.

DRIFT OCH ANVÄNDNING

A. Installationsprocedurer för stativ

1. Ta bort stativet från väskan.

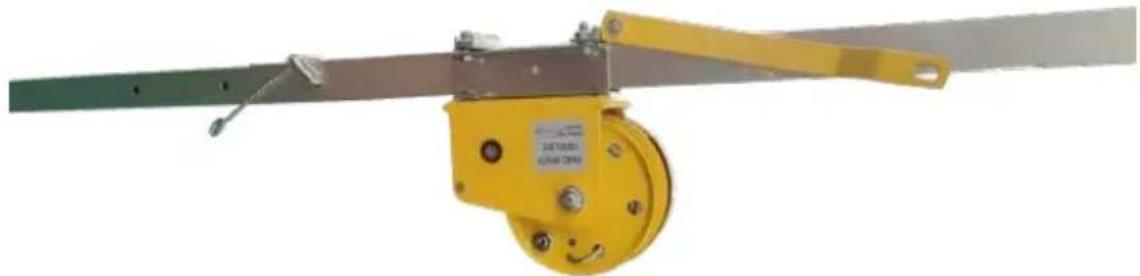

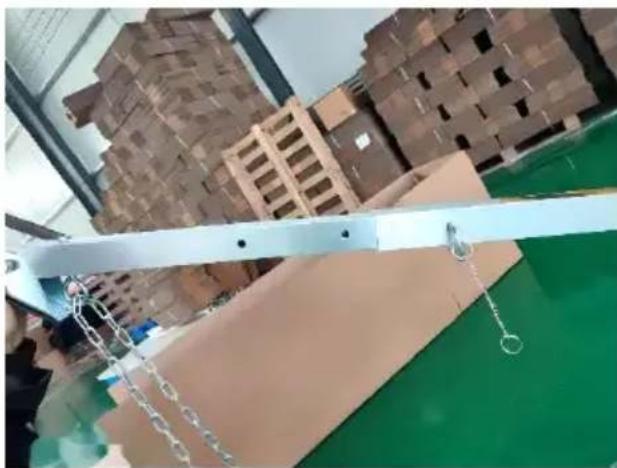

1. Dra ut lokaliseringsbulten och dra ut innerröret till rätt läge.

1. Upprepa ovanstående åtgärder på de andra två benen och dra ut innerslangen till lämplig position.

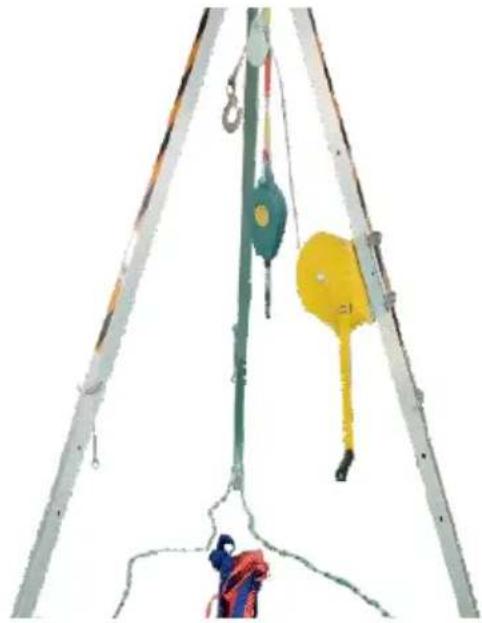

1. Lyft stativet och flytta varje fot utåt till maximalt läge.

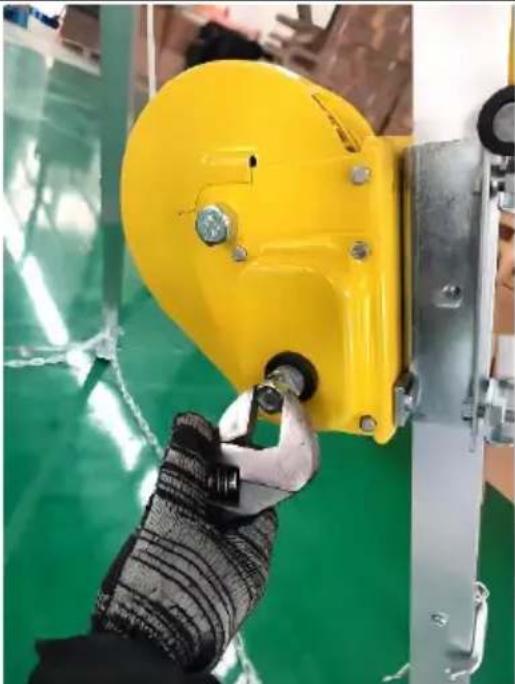

1. Skruva loss muttern med en skiftnyckel.
2. Placera handtaget ovanpå och dra åt muttern.

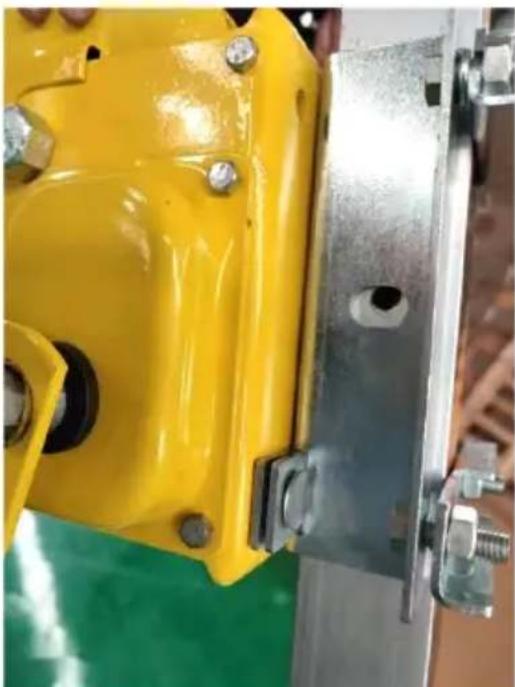

1. Sätt i fästbulten på monteringsplattan i fästhålet på monteringsplattan och dra åt skruvarna för att fixera handvinschen.

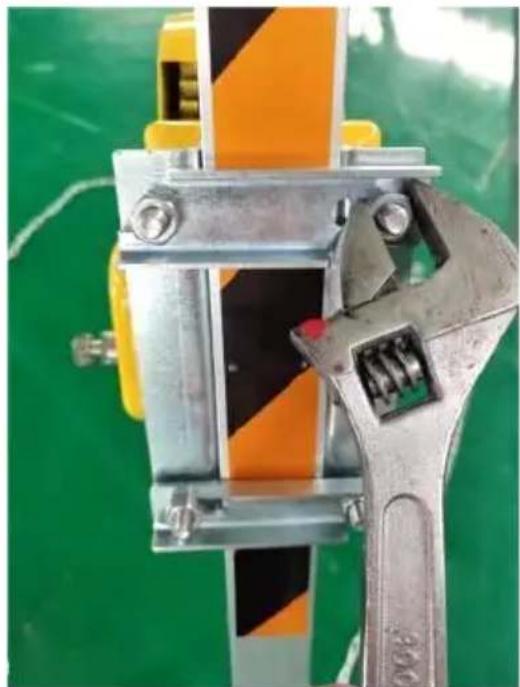

1. Dra åt skruvarna på vinschen monteringsplatta med en skiftnyckel.

1. Anslut till helkroppsbälten och fallskydd. Roterande krokar på vinschar eller hängpunkt roterande ringutrustning.

2. Arbetsmiljö

Beträffande faror som kan påverka utrustningens prestanda och motsvarande säkerhetsåtgärder måste iakttas, såsom temperatur och vassa kanter, kemiska reagenser, elektrisk ledningsförmåga, skärning, slitage, ultraviolett nedbrytning och andra klimatförhållanden.

1. Räddningslyft

Klass A räddningslyftanordning. Räddningslyftanordning kan endast användas i obehindrad lyftprocess och bör inte användas om hinder är farliga.

När du använder den här utrustningen för räddning är den korrekta metoden att ansluta dragfästanordningen till D-ringen i den främre änden av säkerhetsbältet.

1. Hiss och fast hängpunktsanordning.

Varning: Lyften används endast för lyftfunktion för räddningsändamål, inte för att lyfta last.

Varning!

Innan användning

1. Den måste användas av personer som kan använda den på rätt sätt och användaren måste vara vid god hälsa innan denna operation.
2. Placera inte stativet i kemisk gasmiljö under en längre tid, vilket kan orsaka korrosion av metalldelar.
3. Stativet används endast av en person och får inte överbelastas.
4. Utrustningskombinationer vars säkerhetsprestanda påverkas av annan utrustning eller konflikt med annan säkerhetsutrustning är inte tillåtna.
5. I följande fall återkallas utrustningen omedelbart

1) Det finns tvivel om de säkra användningsförhållandena. 2) Funktionen av säker användning är osäker. 3) Den har använts för att falla och kan inte längre användas förrän kvalificerad personal bekräftar. 6. Före varje användning är det nödvändigt att säkerställa det fria utrymme som krävs av användaren under arbetsplatsen, så att den vid fall inte kolliderar med marken eller andra hinder i fallbanan. 7. Det bör finnas direkt eller indirekt visuell kontakt eller andra kommunikationsmedel med räddare hela tiden under räddningsprocessen. 8. Under installationen; Om hängspetsen är deformerad eller skadad, vänligen sluta använda den. 9. Vid arbete på ojämnt underlag ska stativet knytas med kedjor för att balansera kraften som är motsatt den främre delen som är vänd mot stativet.

Efter användning

1. Regelbunden inspektion krävs, och produktsäkerheten är beroende av kontinuerligt underhåll och underhåll av utrustning.
2. När utrustningen blir blöt, oavsett om den används eller ren, bör den torkas naturligt och undvika direkt uppvärmning.
3. Frekvensen av regelbunden inspektion bör vara minst en gång i
4. Periodisk inspektion är endast lämplig för kvalificerad personal och utförs i strikt överensstämmelse med tillverkarens rutiner för periodiska inspektioner.
5. Denna produkt är ett komplett system och inga delar kan bytas i behag.
6. Förvaringsprocedurer: Inklusive alla nödvändiga försiktighetskrav, miljöfaktorer eller andra faktorer kan påverka delarnas tillstånd, Till exempel: fuktig miljö, skarp vinkel, vibrationer och ultraviolett nedbrytning.

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-06
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled1200lbsJusterbar längd på stödfötte1,34-2,15m

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-07
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsdragkraft i sidlęd1800lbsJusterbar längd på stödfötter,34-2,15m
	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-08
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled: 2600lbsJusterbar längd på stödfötter: 1,6-2,45m

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-09
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled: 2600lbsJusterbar längd på stödfötter: 1,6-2,45mAxiell bärbar ventilationsfläkt、Bärbar multigasdetektor

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-10
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled: 2600lbsJusterbar längd på stödfötter: 1,6-2,45mAxiell bärbar ventilationsfläkt、Bärbar multigasdetektor

	Föremål	Beskrivning
1	namn	Stativsats för begränsat utrymme
2	Modell	HXRT-05
3	Parameter	MAX personlig bärförmåga (upp och ner): 397lbsDragkraft i sidled: 1200lbsJusterbar längd på stödfötter: 1,34-2,15m
