HXRT-06 - Treppiede Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Kit treppiede per spazi confinati
Marca	Vevor
Modello	HXRT-06
Capacità di carico personale massima	~144 kg (317 lb)
Sforzo di trazione laterale	544 kg (1 200 lb)
Altezza regolabile delle gambe	1,6 a 2,15 m
Materiale delle gambe	Acciaio (tubo esterno 48x48 mm)
Gambe antiscivolo	Punte in gomma
Sistema di argano	Argano manuale, cavo metallico
Accessori inclusi	Anticaduta 10 m, catena 4 mm x 7,5 m, cintura di sicurezza
Utilizzo previsto	Salvataggio e lavori in spazi confinati (fognature, pozzetti, cabine)
Numero di utenti	1 persona
Norme di sicurezza	Dispositivo di sollevamento di salvataggio classe A
Manutenzione	Pulizia con sapone neutro o etanolo al 70%, ispezione ogni 3 mesi
Conservazione	Al riparo dall'umidità, dai raggi UV e da prodotti chimici
Ricambi	Non sostituire parti senza autorizzazione del produttore
Garanzia	Certificato di garanzia elettronico su www.vevor.com/support

Domande frequenti - HXRT-06 Vevor

Come assemblare il treppiede HXRT-06?

Togliere il treppiede dalla sacca. Svitare i bulloni di posizionamento, estrarre i tubi interni all'altezza desiderata, poi serrare. Allargare le gambe fino alla loro posizione massima.

Qual è la capacità di carico massima per una persona?

La capacità di carico personale massima è di circa 144 kg (317 lb). Non superare mai questo limite.

Posso usare questo treppiede per sollevare carichi?

No, l'argano è destinato solo al sollevamento di salvataggio di una persona. Non deve essere usato per sollevare carichi inanimati.

Come installare l'argano manuale?

Svitare il dado con una chiave, posizionare la maniglia, serrare il dado. Inserire il bullone di fissaggio nella piastra di montaggio, quindi fissare l'argano sulla piastra con le viti fornite. Serrare con una chiave.

Quali accessori sono inclusi con il HXRT-06?

Il kit comprende: il treppiede, un argano manuale (1 200 lb), un anticaduta di 10 m, una catena di 4 mm x 7,5 m, e una cintura di sicurezza.

Come mantenere il treppiede?

Pulire con un sapone neutro o etanolo al 70% su un panno. Asciugare naturalmente. Ispezionare ogni 3 mesi per rilevare deformazioni, crepe o corrosione.

Posso sostituire le parti da solo?

Questo prodotto è un sistema completo. Nessuna parte deve essere sostituita senza l'accordo del produttore. Contattare Vevor per qualsiasi riparazione.

Come garantire la sicurezza durante l'uso?

Utilizzare sempre il treppiede su un terreno stabile, fissarlo con catene se il terreno è irregolare. L'utente deve essere in buona salute e usare la cintura di sicurezza. Mantenere un contatto visivo o altro mezzo di comunicazione con i soccorritori.

Quali sono i rischi da evitare?

Non posizionare il treppiede in un ambiente chimico corrosivo. Evitare bordi taglienti, temperature estreme e raggi UV. In caso di caduta, l'attrezzatura deve essere revisionata da un professionista prima del riutilizzo.

Dove posso trovare il manuale d'uso completo?

Il manuale è disponibile gratuitamente in formato PDF su notice-facile.com e su www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia.

MANUALE UTENTE HXRT-06 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

KIT TREPPIEDE PER SPAZI CONFINATI MANUALE D'USO

MODELLO: HXRT-06/HXRT-07/HXRT-08 HXRT-09/HXRT-10/HXRT-05

Leggere questo materiale prima di utilizzare questo prodotto. In caso contrario si potrebbero causare lesioni gravi.

1. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo oggetto.
2. Utilizzare solo come previsto.
3. Non superare mai la capacità di carico del kit treppiede per spazi confinati.
4. Il treppiede di salvataggio HXRT è adatto per operazioni fognarie e spazi limitati, inclusi tombini, pozzetti, cabine, alimentazione o telecomunicazioni, e altre operazioni per evitare requisiti di caduta. Il treppiede viene utilizzato con un argano manuale per eseguire operazioni di salvataggio in modo rapido e sicuro. Questo dispositivo è per una sola persona.
5. Prima di utilizzare questa attrezzatura per la protezione anticaduta o il sollevamento di salvataggio, leggere attentamente le istruzioni e utilizzarle in modo accurato.
6. Si prega di conservare attentamente le istruzioni e di leggerle in qualsiasi momento, se necessario.

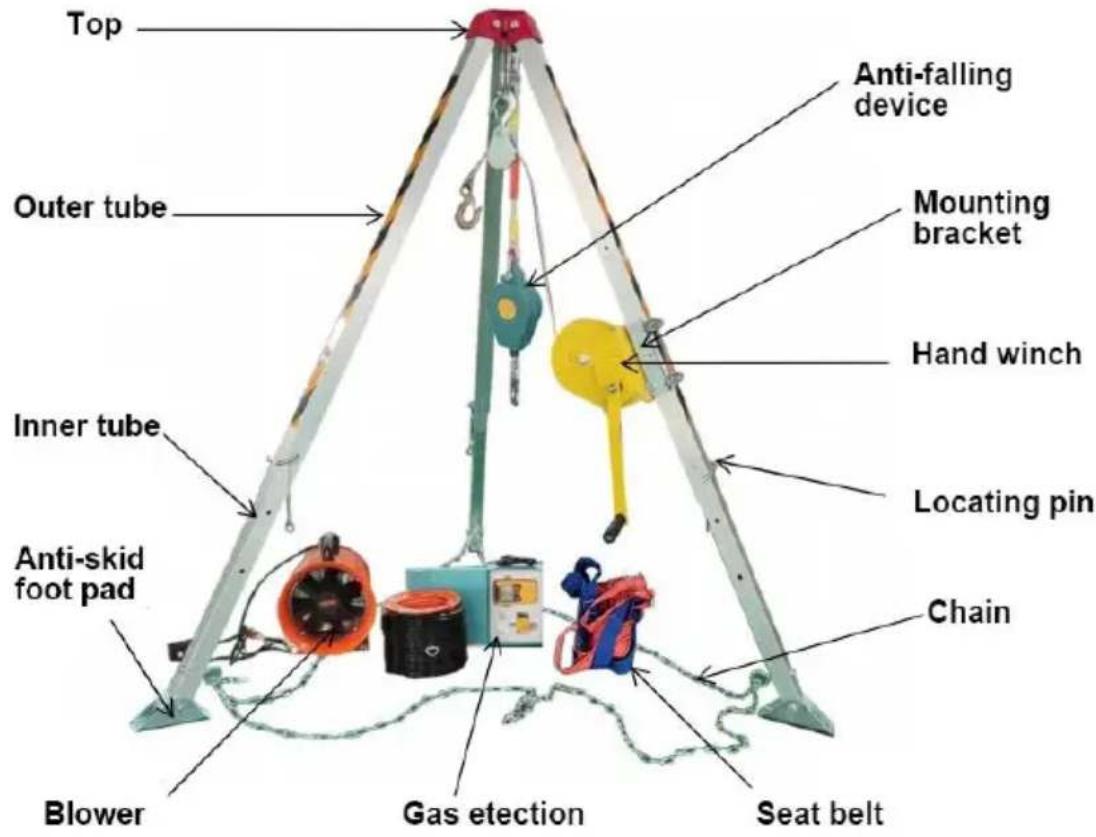

Assemblaggio treppiede:

(Questa sezione descrive solo i nomi dei componenti. La configurazione effettiva dipende dal modello specifico)

·In alto: cappello a cilindro rosso

·Verricello manuale: 1.200 libbre/1.800 libbre/2.600 libbre

(Indica solo il modello, non la capacità di carico del treppiede)

- Staffa di montaggio: l'argano manuale è montato sulla staffa

- Anticaduta: 10 m

- Gamba 48x48mm: Tubo esterno: Dimensioni: 48x48mm

- Piede: Camera d'aria: Dimensioni: 42*42 mm

- Pedana antiscivolo: fondo in gomma antiscivolo in acciaio

- Catena: 4 mm*7,5 m

- Perni di posizionamento

- Cinture di sicurezza - Ventilatore - Rilevatore di gas

1. Controllare la coerenza dell'identificazione del prodotto.
2. Controllare viti allentate, parti piegate o danneggiate. Dovrebbero essere viti e rivetti completi e serrati.
3. Controlla se l'ordine è piegato, merce eccezionale o altri danni.
4. Controllare gambe e piedi per eventuali distorsioni, crepe o altri danni.
5. Controllare se la catena è distorta, incrinata o danneggiata.

[B] Verricello manuale, fune metallica e supporto

1. Controllare la coerenza dell'identificazione del prodotto.
2. Controllare le viti inviate, le parti piegate o danneggiate. Dovrebbero essere viti e rivetti completi e serrati.
3. Controllare il gancio per eventuali danni, corrosione o altri danni.
4. Controllare se sono presenti tagli, attorcigliamenti, corrosione, aree di contatto chimico o aree di forte usura nella fune metallica.
5. Controllare se la staffa e il verricello sono attorcigliati, incrinati o danneggiati.

MANUTENZIONE

1. Operare rigorosamente secondo le seguenti istruzioni e non causare effetti negativi sull'apparecchiatura.
2. Utilizzare detergenti professionali; se si utilizza sapone neutro a pH neutro o acqua calda, l'attrezzatura deve essere pre-pulita per rimuovere sporco (parti del nastro) o detriti (parti del cavo metallico).
3. Pulire l'attrezzatura per la disinfezione con etanolo al 70% in un panno o una spugna.

OPERAZIONE E USO

A. Procedure di installazione del treppiede

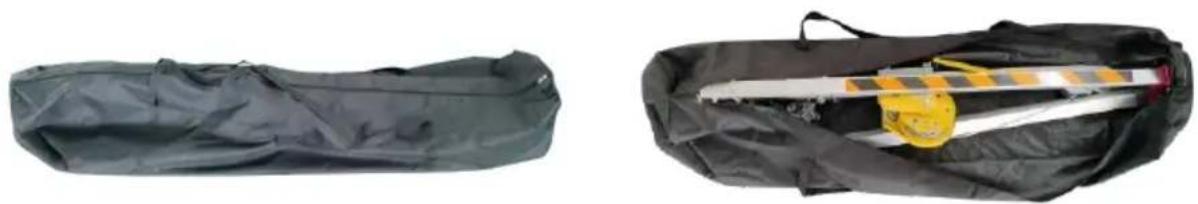

1. Rimuovere il treppiede dalla borsa.

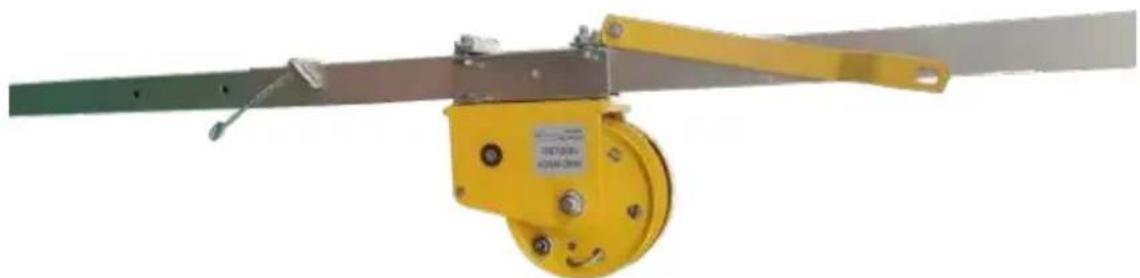

1. Estrarre il bullone di posizionamento ed estrarre il tubo interno nella posizione corretta.

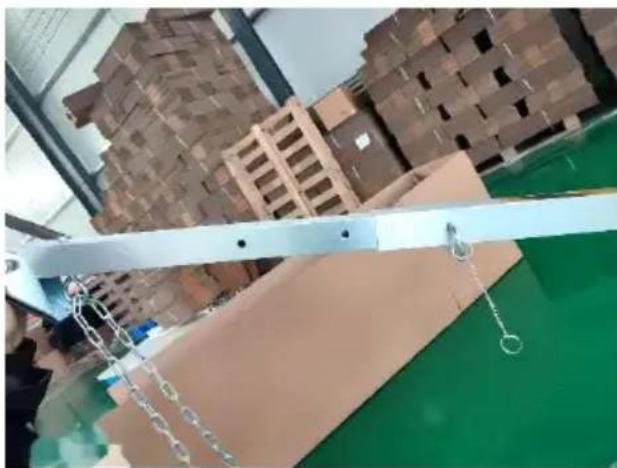

1. Ripetere le azioni precedenti sulle altre due gambe ed estrarre la camera d'aria nella posizione appropriata.

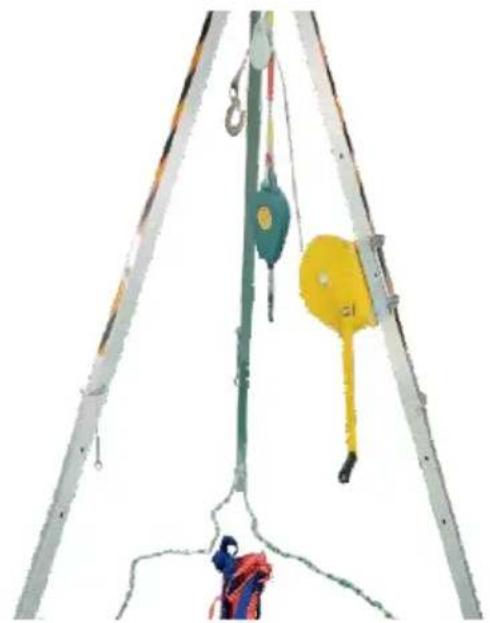

1. Sollevare il treppiede e spostare ciascun piede verso l'esterno fino alla posizione massima.

E. Procedure di installazione dell'argano

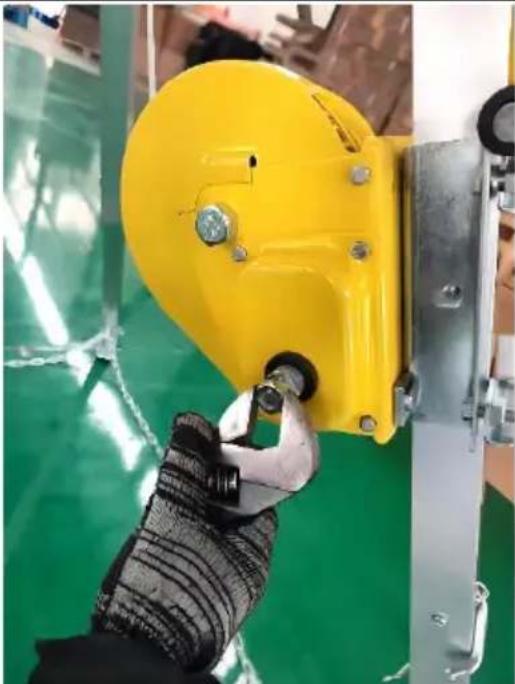

1.Svitare il dado con una chiave fissa.

2.Posizionare la maniglia sopra e serrare il dado.

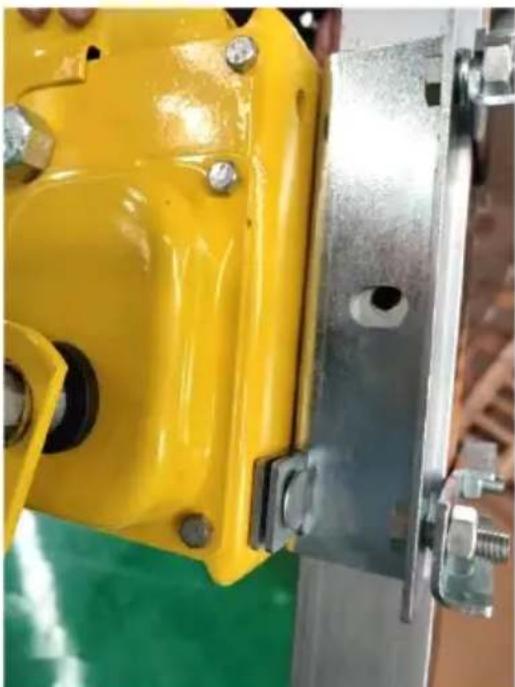

1. Inserire il bullone di fissaggio della piastra di montaggio nel foro di fissaggio della piastra di montaggio e serrare le viti per fissare l'argano manuale.

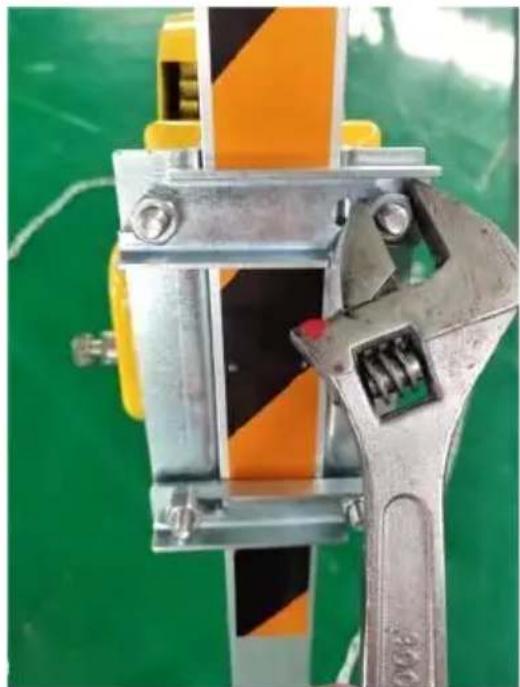

1. Serrare le viti sulla piastra di montaggio del verricello con una chiave fissa.

1. Collegarsi alle cinture di sicurezza per tutto il corpo e ai dispositivi anticaduta. Ganci rotanti su argani o attrezzature ad anello rotante per punti di sospensione.

2. Ambiente di lavoro

Per quanto riguarda i pericoli che possono influenzare le prestazioni dell'apparecchiatura, è necessario osservare le corrispondenti precauzioni di sicurezza, come la temperatura e l'influenza dei bordi taglienti, i reagenti chimici, la conduttività elettrica, il taglio, l'usura, la degradazione dei raggi ultravioletti e altre condizioni climatiche.

3. Sollevamento di salvataggio

Dispositivo di sollevamento di salvataggio di classe A. Il dispositivo di sollevamento di salvataggio può essere utilizzato solo in un processo di sollevamento senza ostacoli e non deve essere utilizzato se gli ostacoli sono pericolosi.

Quando si utilizza questa attrezzatura per il salvataggio, il metodo corretto è collegare il dispositivo di fissaggio dell'attacco all'anello a D all'estremità anteriore della cintura di sicurezza.

1. Dispositivo di sollevamento e punto di sospensione fisso.

Avvertenza: il paranco viene utilizzato solo per la funzione di sollevamento a scopo di salvataggio, non per il sollevamento di carichi.

Avvertimento!

Prima dell'uso

1. Deve essere utilizzato da persone in grado di utilizzarlo correttamente. L'utente deve essere in buona salute prima di eseguire queste operazioni.
2. Non posizionare il treppiede per lungo tempo in un ambiente con sostanze chimiche, poiché ciò causerebbe la corrosione delle parti metalliche.
3. Il treppiede viene utilizzato solo da una persona e non deve essere sovraccaricato.
4. Non sono consentite combinazioni di apparecchiature le cui prestazioni di sicurezza sono influenzate da altre apparecchiature o sono in conflitto con altre apparecchiature di sicurezza.
5. Nei seguenti casi l'attrezzatura verrà revocata immediatamente:

1) Ci sono dubbi sulle condizioni di utilizzo sicuro. 2) La funzione dell'uso sicuro è in dubbio. 3) È stato utilizzato per cadere e non può più essere utilizzato fino a conferma da parte del personale qualificato. 6. Prima di ogni utilizzo è necessario garantire lo spazio libero necessario all'utente sotto il posto di lavoro, in modo che in caso di caduta non ci siano suolo o altri ostacoli lungo il percorso di caduta. 7. Dovrebbe esserci un contatto visivo diretto o indiretto o altri mezzi di comunicazione con i soccorritori in ogni momento durante il processo di salvataggio. 8. Durante l'installazione; Se il punto di sospensione è deformato o danneggiato, smettere di usarlo. 9. Quando si lavora su un terreno irregolare, il treppiede deve essere legato con catene per bilanciare la forza opposta alla parte anteriore verso il treppiede.

Dopo l'uso

1. È necessaria un'ispezione regolare e la sicurezza del prodotto dipende dalla manutenzione e dalla manutenzione continue delle apparecchiature.
2. Quando l'attrezzatura si bagna, sia in uso che pulita, deve essere asciugata naturalmente ed evitare il riscaldamento diretto.
3. La frequenza dell'ispezione regolare dovrebbe essere almeno una volta ogni marzo.
4. L'ispezione periodica è adatta solo a personale qualificato e viene eseguita in stretta conformità con le procedure di ispezione periodica del produttore.
5. Questo prodotto è un sistema completo e nessuna parte può essere sostituita a piacimento.
6. Procedure di conservazione: compresi tutti i requisiti precauzionali necessari, fattori ambientali o di altro tipo possono influenzare le condizioni delle parti, ad esempio: ambiente umido, angoli acuti, vibrazioni e decomposizione ultravioletta.

	Elementi	Descrizione
1	Nome	Kit treppiede per spazi confinati
2	Modello	HXRT-06
3	Parametro	Capacità di trasporto personale MAX (su e giù): 397 libbre. Sforzo di trazione laterale: 1.200 libbre.Gamma di lunghezza regolabile dei piedini di supporto: 1,34-

	Elementi	Descrizione
1	Nome	Kit treppiede per spazi confinati
2	Modello	HXRT-07
3	Parametro	Capacità di trasporto personale MAX (su e giù): 397 libbreSforzo di trazione laterale: 1800 libbreGamma di lunghezza regolabile dei piedi di supporto: 1,34-2,
	Elementi	Descrizione
1	Nome	Kit treppiede per spazi confinati
2	Modello	HXRT-08
3	Parametro	Capacità di trasporto personale MAX (su e giù): 397 libbreSforzo di trazione laterale: 2600 libbreGamma di lunghezza regolabile dei piedini di supporto: 1,6-2

	Elementi	Descrizione
1	Nome	Kit treppiede per spazi confinati
2	Modello	HXRT-09
3	Parametro	Capacità di trasporto personale MAX (su e giù): 397 libbreSforzo di trazione laterale: 2600 libbreGamma di lunghezza regolabile dei piedini di supporto: 1,6-2Ventilatore assiale portatile, rilevatore multigas portatile

	Elementi	Descrizione
1	Nome	Kit treppiede per spazi confinati
2	Modello	HXRT-10
3	Parametro	Capacità di trasporto personale MAX (su e giù): 397 libbreSforzo di trazione laterale: 2600 libbreGamma di lunghezza regolabile dei piedini di supporto: 1,6-2 Ventilatore assiale portatile, rilevatore multigas portatile

	Elementi	Descrizione
1	Nome	Kit treppiede per spazi confinati
2	Modello	HXRT-05
3	Parametro	Capacità di trasporto personale MAX (su e giù): 397 libbre. Sforzo di trazione laterale: 1.200 libbre.Gamma di lunghezza regolabile dei piedini di supporto: 1,34-2
