HXRT-06 - Stativ Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Stativkit für beengte Räume
Marke	Vevor
Modell	HXRT-06
Maximale persönliche Tragfähigkeit	~144 kg (317 lb)
Seitliche Zugkraft	544 kg (1.200 lb)
Verstellbare Beinhöhe	1,6 bis 2,15 m
Beinmaterial	Stahl (Außenrohr 48x48 mm)
Rutschfeste Füße	Gummienden
Windsystem	Handwinde, Stahlseil
Enthaltenes Zubehör	10 m Fallschutz, Kette 4 mm x 7,5 m, Sicherheitsgurt
Verwendungszweck	Rettung und Arbeiten in beengten Räumen (Abwasserkanäle, Schächte, Kabinen)
Anzahl der Benutzer	1 Person
Sicherheitsnormen	Rettungshubvorrichtung Klasse A
Wartung	Reinigung mit mildem Seifenwasser oder 70% Ethanol, Inspektion alle 3 Monate
Lagerung	Geschützt vor Feuchtigkeit, UV-Strahlung und Chemikalien
Ersatzteile	Keine Teile ohne Zustimmung des Herstellers austauschen
Garantie	Elektronische Garantieurkunde auf www.vevor.com/support

Häufig gestellte Fragen - HXRT-06 Vevor

Wie montiere ich das Stativ HXRT-06?

Nehmen Sie das Stativ aus der Tasche. Lösen Sie die Positionsschrauben, ziehen Sie die inneren Rohre auf die gewünschte Höhe heraus und ziehen Sie sie wieder fest. Spreizen Sie die Beine bis zur maximalen Position.

Was ist die maximale Tragfähigkeit für eine Person?

Die maximale persönliche Tragfähigkeit beträgt etwa 144 kg (317 lb). Überschreiten Sie diese Grenze niemals.

Kann ich dieses Stativ zum Heben von Lasten verwenden?

Nein, die Winde ist ausschließlich für die Rettungshub einer Person bestimmt. Sie darf nicht zum Heben von unbelebten Lasten verwendet werden.

Wie installiere ich die Handwinde?

Lösen Sie die Mutter mit einem Schraubenschlüssel, setzen Sie den Griff ein und ziehen Sie die Mutter fest. Stecken Sie den Befestigungsbolzen in die Montageplatte, dann befestigen Sie die Winde mit den mitgelieferten Schrauben an der Platte. Ziehen Sie mit einem Schraubenschlüssel fest.

Welches Zubehör ist im Lieferumfang des HXRT-06 enthalten?

Das Kit enthält: das Stativ, eine Handwinde (1.200 lb), einen 10 m Fallschutz, eine Kette von 4 mm x 7,5 m und einen Sicherheitsgurt.

Wie pflege ich das Stativ?

Reinigen Sie es mit einem milden neutralen Seifenwasser oder 70% Ethanol auf einem Tuch. Lassen Sie es natürlich trocknen. Überprüfen Sie es alle 3 Monate auf Verformungen, Risse oder Korrosion.

Kann ich selbst Teile austauschen?

Dieses Produkt ist ein komplettes System. Keine Teile dürfen ohne Zustimmung des Herstellers ausgetauscht werden. Wenden Sie sich für Reparaturen an Vevor.

Wie gewährleiste ich die Sicherheit bei der Verwendung?

Verwenden Sie das Stativ immer auf stabilem Boden, sichern Sie es mit Ketten, wenn der Boden uneben ist. Der Benutzer muss gesund sein und den Sicherheitsgurt tragen. Sichtkontakt oder ein anderes Kommunikationsmittel mit den Rettern muss aufrechterhalten werden.

Welche Risiken sind zu vermeiden?

Stellen Sie das Stativ nicht in einer korrosiven chemischen Umgebung auf. Vermeiden Sie scharfe Kanten, extreme Temperaturen und UV-Strahlung. Im Falle eines Sturzes muss die Ausrüstung vor der Wiederverwendung von einem Fachmann überprüft werden.

Wo finde ich das vollständige Benutzerhandbuch?

Das Handbuch ist kostenlos als PDF auf notice-facile.com und auf www.vevor.com/support für technische Unterstützung und die Garantieurkunde erhältlich.

BEDIENUNGSANLEITUNG HXRT-06 Vevor

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

Zertifikat für technischen Support und E-Garantie www.vevor.com/support

STATIV-KIT FÜR BEENGTE PLATZVERHÄLTNISSE BENUTZERHANDBUCH

MODELL: HXRT-06/HXRT-07/HXRT-08 HXRT-09HXRT-10/HXRT-05

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel zu spielen.
2. Nur bestimmungsgemäß verwenden.
3. Überschreiten Sie niemals die Tragfähigkeit des Stativ-Kits für beengte Räume.
4. Das HXRT-Rescue-Stativ eignet sich für Kanalisationsarbeiten und begrenzte Räume, einschließlich Mannlöcher, Eimer, Kabinen, Strom- und Telekommunikations- und andere Arbeiten, um herabstürzende Anforderungen zu verhindern. Das Stativ wird mit einer Handwinde verwendet, um Rettungseinsätze schnell und sicher durchzuführen. Dieses Gerät ist nur für eine Person bestimmt.
5. Bevor Sie dieses Gerät für Absturzsicherungs- und Rettungshubzwecke verwenden, lesen Sie bitte die Anweisungen sorgfältig durch und verwenden Sie sie sorgfältig.
6. Bitte bewahren Sie die Anleitung sorgfältig auf und lesen Sie sie bei Bedarf jederzeit durch.

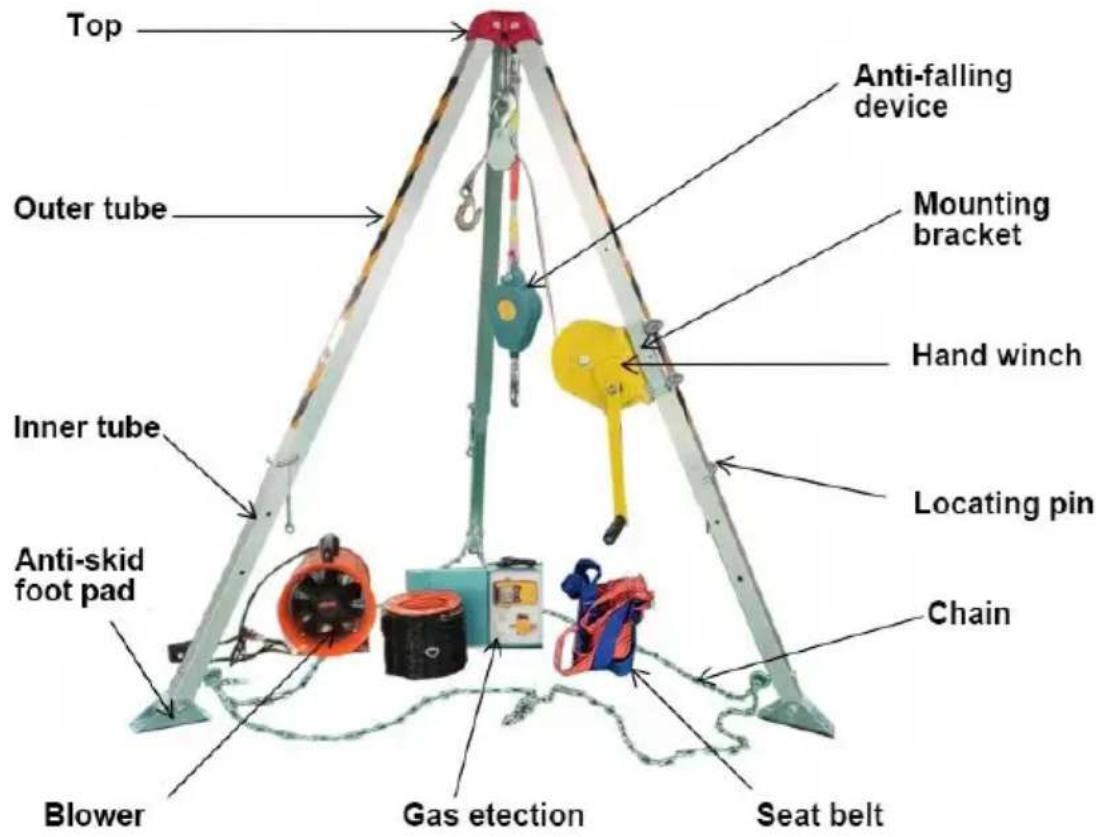

Stativmontage:

(In diesem Abschnitt werden nur die Komponentennamen beschrieben. Die tatsächliche Konfiguration hängt vom jeweiligen Modell ab.)

- Oben: Roter Zylinder

(Zeigt nur das Modell an, nicht die Tragfähigkeit des Stativs)

• Montagehalterung: Die Handwinde wird an der Halterung montiert

- Absturzsicherung: 10 m

· 48x48mm Bein: Außenrohr: Größe: 48x48mm

· Fuß: Innenrohr: Größe: 42*42 mm

· Rutschfestes Fußpolster: rutschfeste Gummiunterseite aus Stahl

· Kette: 4 mm x 7,5 m

· Fixierstifte · Sicherheitsgurte - Gebläse · Gasmelder

1. Überprüfen Sie die Konsistenz der Produktidentifikation.
2. Überprüfen Sie lose Schrauben, verbogene oder beschädigte Teile. Es sollten vollständige und festsitzende Schrauben und Nieten vorhanden sein.
3. Überprüfen Sie, ob die Bestellung verbogen, außergewöhnlich gut oder anderweitig beschädigt ist.
4. Überprüfen Sie die Beine und Füße auf Verformung, Risse oder Beschädigungen.
5. Prüfen Sie, ob die Kette verzogen, gerissen oder beschädigt ist.

[B] Handwinde & Drahtseil & Stütze

1. Überprüfen Sie die Konsistenz der Produktidentifikation.
2. Überprüfen Sie die Schrauben, verbogene oder beschädigte Teile. Es sollten vollständige und festsitzende Schrauben und Nieten vorhanden sein.
3. Überprüfen Sie den Haken auf Beschädigungen, Korrosion oder andere Schäden.
4. Überprüfen Sie, ob das Drahtseil Schnitt-, Knick-, Korrosions-, chemische Kontaktbereiche oder starke Verschleißbereiche aufweist.
5. Überprüfen Sie, ob die Halterung und die Winde verdreht, gerissen oder beschädigt sind.

WARTUNG

1. Halten Sie sich strikt an die folgenden Anweisungen und achten Sie darauf, dass das Gerät nicht beeinträchtigt wird.
2. Verwenden Sie professionelle Reinigungsmittel; Bei milder Seife mit neutralem pH-Wert oder warmem Wasser sollte die Ausrüstung vorgereinigt werden, um Schmutz (Bandteile) oder Ablagerungen (Drahtseilteile) zu entfernen.
3. Wischen Sie die Desinfektionsausrüstung mit einem Tuch oder Schwamm mit 70 %igem Ethanol ab.

BETRIEB UND VERWENDUNG

A. Installationsverfahren für das Stativ

1. Nehmen Sie das Stativ aus der Tasche.

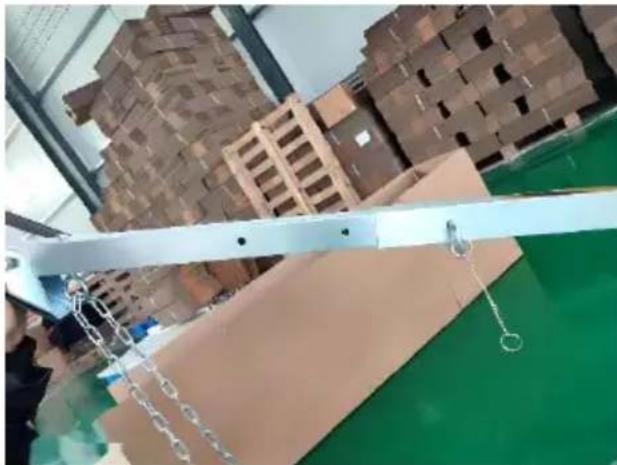

1. Ziehen Sie den Fixierbolzen heraus und ziehen Sie das Innenrohr in die richtige Position heraus.

1. Wiederholen Sie die oben genannten Schritte an den anderen beiden Beinen und ziehen Sie das Innenrohr in die entsprechende Position heraus.

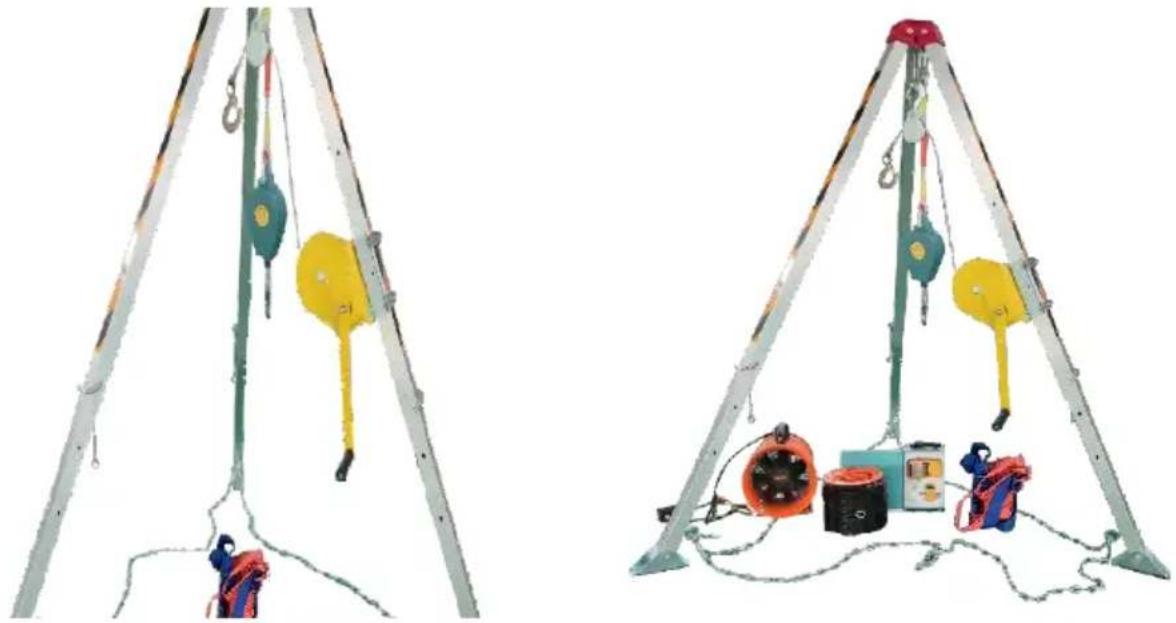

1. Heben Sie das Stativ an und bewegen Sie jeden Fuß nach außen in die maximale Position.

D. Windeninstallationsverfahren

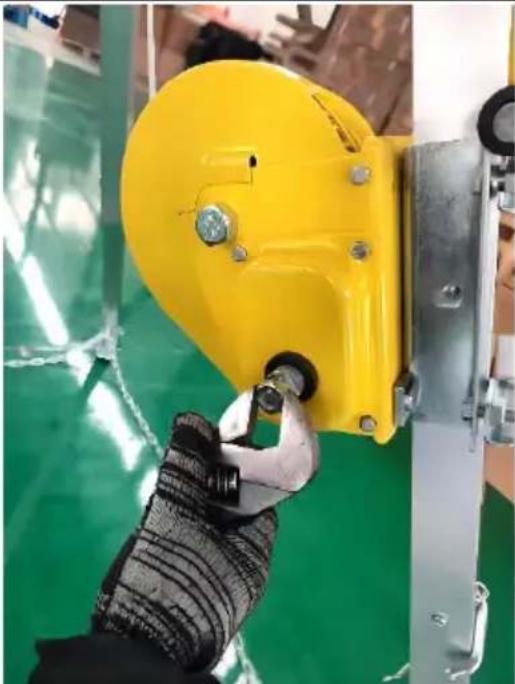

1.Schrauben Sie die Mutter mit einem Gabelschlüssel ab.

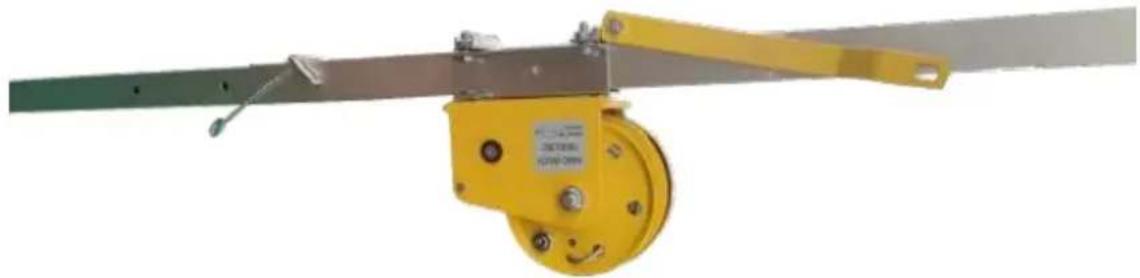

2.Setzen Sie den Griff oben auf ziehen Sie die Mutter fest.

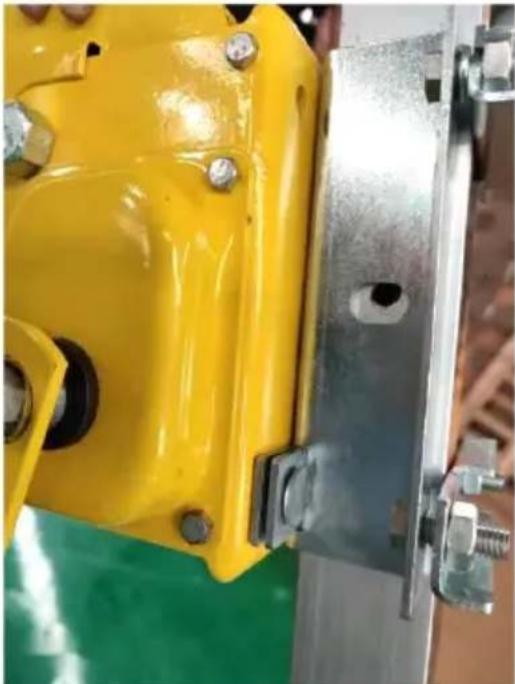

Befestigungsbolzen der

Montageplatte in das

Befestigungsloch der Montageplatte und ziehen Sie die Schrauben fest, um die Handwinde zu befestigen.

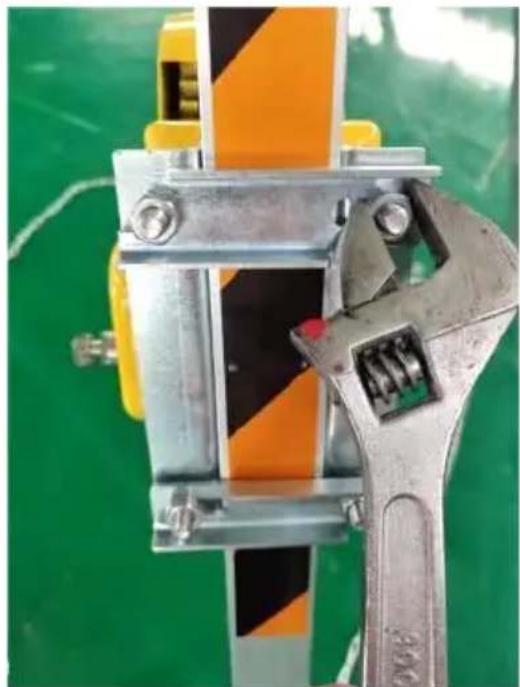

1. Ziehen Sie die Schrauben an der Windenmontageplatte mit einem Gabelschlüssel fest.

1. An Ganzkörper-Sicherheitsgurte und Absturzsicherungen anschließen. Drehhaken an Winden oder Aufhängepunkt-Drehringgeräten.
2. Arbeitsumgebung

Bezüglich Gefahren, die die Leistung von Geräten beeinträchtigen können, müssen die entsprechenden Sicherheitsvorkehrungen beachtet werden, wie z. B. der Einfluss von Temperatur und scharfen Kanten, chemische Reagenzien, elektrische Leitfähigkeit, Schneiden, Verschleiß, Zersetzung durch ultraviolette Strahlung und andere klimatische Bedingungen.

1. Rettungshub

Rettungshebegerät der Klasse A. Das Rettungshebegerät kann nur in ungehinderten Hebevorgang verwendet werden und sollte nicht verwendet werden, wenn Hindernisse gefährlich sind.

Wenn Sie diese Ausrüstung für Rettungszwecke verwenden, besteht die richtige Methode darin, die Befestigungsvorrichtung der Anhängerkupplung am D-Ring am vorderen Ende des Sicherheitsgurts zu befestigen.

4. Hebezeug und festes Aufhängepunktgerät.

Warnung: Das Hebezeug dient ausschließlich der Hebefunktion für Rettungszwecke, nicht zum Heben von Lasten.

Warnung!

Vor Gebrauch

1. Es muss von Personen verwendet werden, die es richtig verwenden können, und der Benutzer muss bei guter Gesundheit sein, bevor er mit diesem Vorgang beginnt.
2. Stellen Sie das Stativ nicht für längere Zeit in eine Umgebung mit chemischen Gasen, da dies zur Korrosion von Metallteilen führen kann.
3. Das Stativ darf nur von einer Person verwendet werden und darf nicht überlastet werden.
4. Gerätekombinationen, deren Sicherheitsleistung durch andere Geräte beeinträchtigt wird oder die mit anderen Sicherheitsgeräten in Konflikt geraten, sind nicht zulässig.
5. In den folgenden Fällen erfolgt der sofortige Widerruf des Gerätes:

1) Es bestehen Zweifel an den sicheren Einsatzbedingungen. 2) Die Funktion der sicheren Verwendung ist zweifelhaft. 3) Es ist heruntergefallen und kann bis zur Bestätigung durch qualifiziertes Personal nicht mehr verwendet werden. 6. Vor jeder Nutzung muss sichergestellt werden, dass der Benutzer am Arbeitsplatz ausreichend Freiraum hat, damit er im Falle eines Sturzes nicht mit dem Boden oder anderen Hindernissen im Fallweg kollidiert. 7. Während des Rettungsvorgangs sollte jederzeit direkter oder indirekter Sichtkontakt oder eine andere Kommunikationsmöglichkeit mit den Rettern bestehen. 8. Während der Installation: Wenn der Aufhängepunkt verformt oder beschädigt ist, verwenden Sie ihn bitte nicht mehr. 9. Bei Arbeiten auf unebenem Boden sollte das Stativ mit Ketten festgebunden werden, um die Kraft auszugleichen, die der Vorderseite des Stativs entgegenwirkt.

Nach Gebrauch

1. Regelmäßige Inspektionen sind erforderlich, und die Produktsicherheit hängt von der kontinuierlichen Wartung und Instandhaltung der Ausrüstung ab.
2. Wenn das Gerät nass wird, sei es beim Gebrauch oder beim Regen, sollte es auf natürliche Weise getrocknet werden und direktes Erhitzen vermieden werden.
3. Die regelmäßige Inspektion sollte mindestens einmal im Monat erfolgen.
4. Die regelmäßige Inspektion ist nur für qualifiziertes Personal geeignet und wird in strikter Übereinstimmung mit den regelmäßigen Inspektionsverfahren des Herstellers durchgeführt.
5. Bei diesem Produkt handelt es sich um ein komplettes System, und es können keine Teile nach Belieben ausgetauscht werden.
6. Lagerungsverfahren: Einschließlich aller erforderlichen Vorsichtsmaßnahmen können Umweltfaktoren oder andere Faktoren den Zustand der Teile beeinflussen, zum Beispiel: feuchte Umgebung, schräger Winkel, Vibration und UV-Zersetzung.

	Artikel	Beschreibung
1	Name	Stativ-Kit für beengte Platzverhältnisse
2	Modell	HXRT-06
3	Parameter	MAX. persönliche Tragfähigkeit (auf und ab): 397 lbs. Seitliche Zugkraft: 1200 lbs. Einstellbarer Längenbereich der Stützfüße: 1,34–2,15 m

	Artikel	Beschreibung
1	Name	Stativ-Kit für beengte Platzverhältnisse
2	Modell	HXRT-07
3	Parameter	MAX. persönliche Tragfähigkeit (auf und ab): 397 lbs. Seitliche Zugkraft: 1800 lbs. Einstellbarer Längenbereich der Stützfüße: 1,34–2,15 m
	Artikel	Beschreibung
1	Name	Stativ-Kit für beengte Platzverhältnisse
2	Modell	HXRT-08
3	Parameter	MAX. persönliche Tragfähigkeit (auf und ab): 397 lbs. Seitliche Zugkraft: 2600 lbs. Einstellbarer Längenbereich der Stützfüße: 1,6–2,45 m

	Artikel	Beschreibung
1	Name	Stativ-Kit für beengte Platzverhältnisse
2	Modell	HXRT-09
3	Parameter	MAX. persönliche Tragfähigkeit (auf und ab): 397 lbs.Seitliche Zugkraft: 2600 lbs.Einstellbarer Längenbereich der Stützfüße: 1,6–2,45 mAxialer tragbarer Ventilator, tragbarer Multigasdetektor

	Artikel	Beschreibung
1	Name	Stativ-Kit für beengte Platzverhältnisse
2	Modell	HXRT-10
3	Parameter	MAX. persönliche Tragfähigkeit (auf und ab): 397 lbs.Seitliche Zugkraft: 2600 lbs.Einstellbarer Längenbereich der Stützfüße: 1,6–2,45 mAxialer tragbarer Ventilator, tragbarer Multigasdetektor

	Artikel	Beschreibung
1	Name	Stativ-Kit für beengte Platzverhältnisse
2	Modell	HXRT-05
3	Parameter	MAX. persönliche Tragfähigkeit (auf und ab): 397 lbs. Seitliche Zugkraft: 1200 lbs. Einstellbarer Längenbereich der Stützfüße: 1,34–2,15 m

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd. Suite 250 . 9166 Anaheim F Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

In China hergestellt
