ALUMINIUM-HUBSTATIV

MODELL: ELV-170/BST-K-XL

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

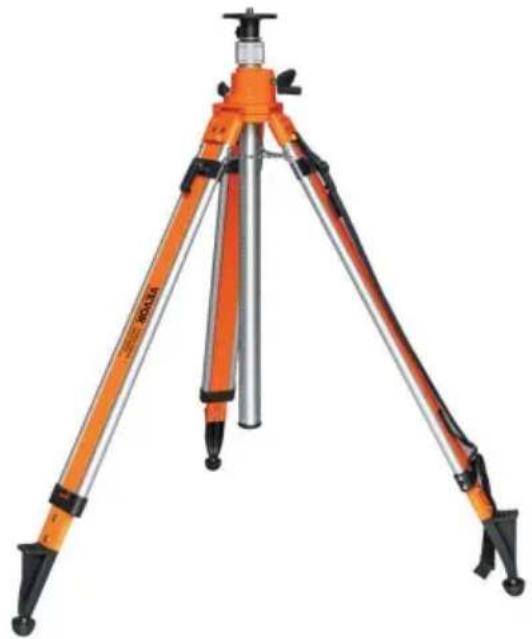

Aluminium-Erhöhung Stativ

MODELL: ELV-170/BST-K-XL

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Das Aluminium-Kurbelstativ sollte auf einer stabilen Oberfläche montiert werden.

Nicht überladen.

1. Die Installation sollte von einem Erwachsenen durchgeführt werden, und Kinder sollten nicht verwenden

es ohne Aufsicht.

1. Überprüfen Sie regelmäßig die Stabilität und Sicherheit des Kleiderbügels und verwenden Sie ihn nicht mehr.

sofort, wenn ein Schaden vorliegt oder ein Problem vermutet wird.

1. Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das

Aluminium-Kurbelstativ.

Umkippgefahr

- Ein Kind oder Erwachsener kann das Aluminium-Kurbelstativ umkippen und dabei getötet werden oder schwer verletzt werden.

Bei Kindern und Erwachsenen kann es zu schweren Verletzungen kommen, wenn sie nicht vorher gesichert werden. Installation.

- Kinder sollten nicht mit oder um das Aluminium-Kurbelstativ herum spielen.

jederzeit.

Vielen Dank, dass Sie sich für dieses Aluminium-Kurbelstativ entschieden haben ELV-170/ BST-K-XL. Bitte lesen Sie vor der Verwendung alle Anweisungen.

Wenn es einen Unterschied zwischen der Farbe dieses Produkts und dem Bild gibt in der Bedienungsanleitung, siehe das physische Objekt

PARAMETERLISTE

Modell	PRINZIP-170	BST-K-XL
Höhenbereich der Dachplatte (Zoll)	27,16-67,71 45,07	-114,37
Thread installieren	5/8"-11Schrauben	5/8"-11Schrauben
Maximale Tragkraft (lbs)	20	20

ANWEISUNGEN

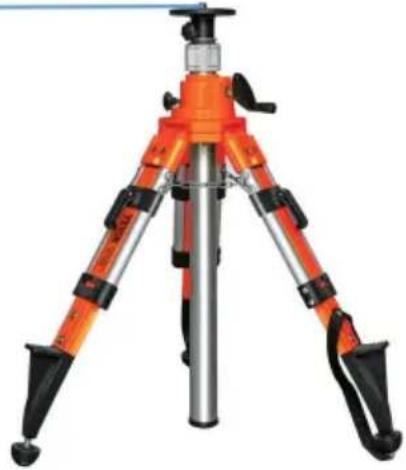

1.ELV-170 Arbeitshöhenbereich:

27,16-67,71 Zoll

2.BST-K-XL Arbeitshöhenbereich:

45,07-114,37 Zoll

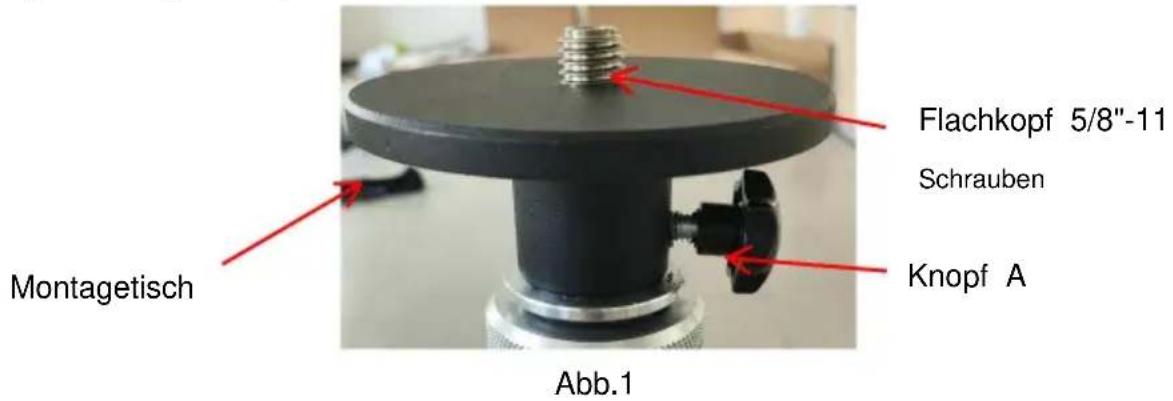

1. Lösen Sie zunächst den Knopf A und ziehen Sie dann den Montagetisch heraus. Das Messgerät wird durch die 5/8 Zoll -11 Flachkopfschrauben geführt, die am Montagetisch befestigt sind. (Abb. 1)

Flachkopf 5/8"-11 Schrauben Knopf A Montagetisch Abb.1

HINWEIS: Wenn das Messgerät installiert ist, setzen Sie es wieder auf das Stativ und ziehen Sie den Knopf A fest.

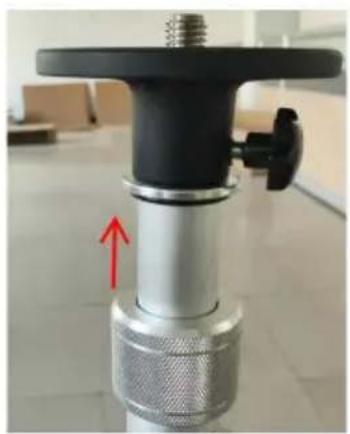

1. Lassen Sie den Knopf B im Uhrzeigersinn los und heben Sie die Höhe des Montagetisches manuell an; ziehen Sie den Knopf B fest, nachdem Sie ihn auf die entsprechende Position eingestellt haben. (Abb. 2-3)

Knopf B

Abb.2

Manuelles Anheben der Höhe des Montagetisches

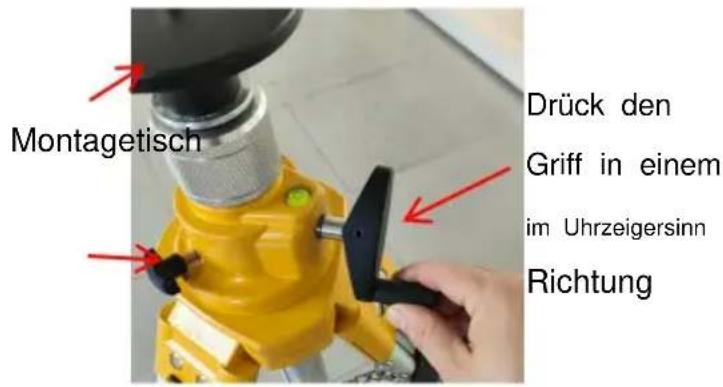

1. Lassen Sie den Knopf C los und drehen Sie den Griff im Uhrzeigersinn, um die Höhe des Montagetisches anzuheben; ziehen Sie den Schlüssel C fest, wenn er in die entsprechende Position eingestellt ist. Der Montagetisch

(Abb. 4-5) 6.

Montagetisch Drück den Griff in einem im Uhrzeigersinn Richtung

Abb.4

Der Montagetisch steigt in die Höhe

Abb.5

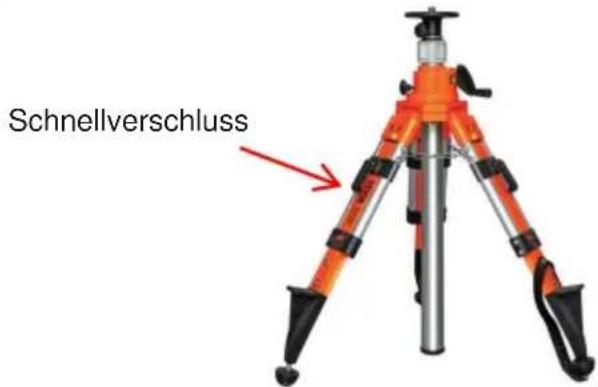

1. Öffnen Sie den Schnellverschluss, und die Stativbeine können ausgefahren werden. (Abb. 6)

Schnellverschluss

Abb.6

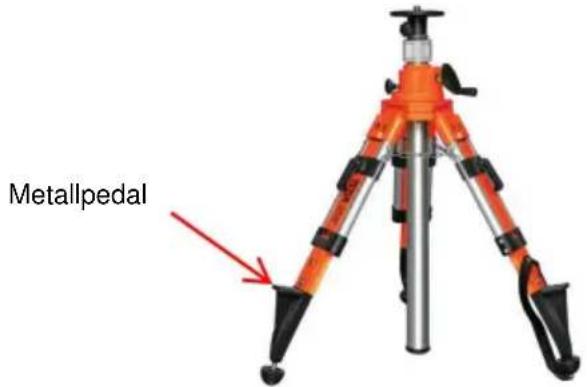

1. Stellen Sie den Fuß auf das Metallpedal, damit der Benutzer das Stativ leichter bedienen kann, beispielsweise das Stativbein ausfahren kann. (Abb. 7)

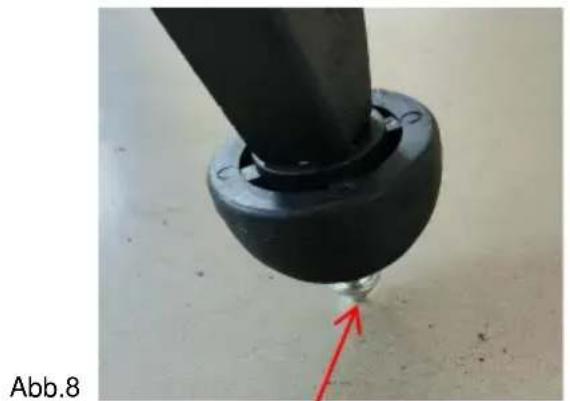

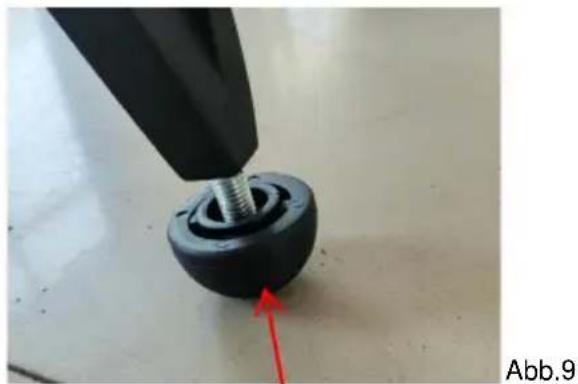

1. Metallnadeln mit Kunststoff-Kugelpolster sind für mehr Anwendungsbereiche geeignet.

(Abb. 8–9)

Metallnadeln sind
geeignet für Außenbereich
verwenden

Kunststoff-Ballmatte ist geeignet für den Innenbereich

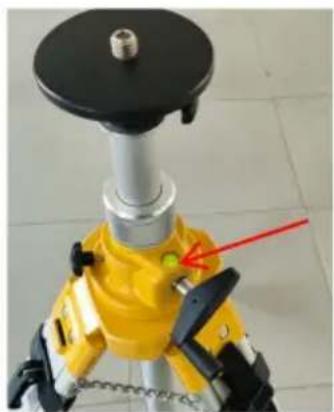

9.Wenn sich die Wasserwaage nicht in der Mitte befindet, passen Sie bitte die Länge des Stativbeins entsprechend an. (Abb. 10)

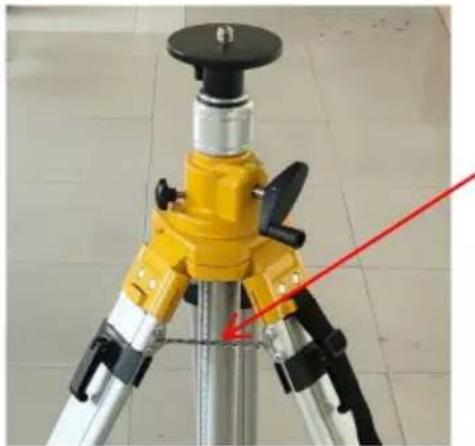

1. Achten Sie bei Verwendung des Stativs darauf, dass die Begrenzungskette gerade ist. (Abb. 11)

Restriktionskette begradigter Zustand

1. Das Stativ ist mit einem Tragegurt und einem Beingurt ausgestattet, sodass es bequem verstaut und getragen werden kann.
