Type de produit	Trépied élévateur en aluminium
Modèle	BST-K-XL (ELV-170)
Marque	Vevor
Matériau	Aluminium
Plage de hauteur	114,5 - 290,5 cm (45,07 - 114,37 pouces)
Charge maximale	9 kg (20 lbs)
Vis de montage	5/8"-11
Niveau à bulle	Intégré
Pieds réglables	Oui, avec clips à dégagement rapide
Embouts	Pointes métalliques et patins en plastique
Sangle de transport	Incluse
Réglage en hauteur	Manivelle et boutons de serrage
Stabilisation	Chaîne de retenue
Entretien	Nettoyer avec un chiffon doux et sec. Vérifier régulièrement la stabilité et le serrage des vis.
Sécurité	Utiliser sur une surface stable. Ne pas surcharger. Tenir hors de portée des enfants. Ne pas utiliser si endommagé.
Pièces détachées	Contacter le support Vevor via www.vevor.com/support
Fabricant	Shanghai Muxinmuyeyouxiangongsi
Assistance	www.vevor.com/support

FOIRE AUX QUESTIONS - BST-K-XL Vevor

Comment installer un instrument de mesure sur le trépied ?

Desserrez d'abord le bouton A, puis retirez la table de montage. Fixez l'instrument à l'aide de la vis à tête plate 5/8"-11 sur la table de montage. Replacez l'ensemble sur le trépied et serrez le bouton A.

Quelle est la hauteur maximale du trépied ?

La hauteur maximale de la table de montage est de 290,5 cm (114,37 pouces) pour le modèle BST-K-XL.

Quelle charge maximale le trépied peut-il supporter ?

La charge maximale est de 9 kg (20 lbs). Ne dépassez jamais cette limite.

Comment régler la hauteur du trépied ?

Relâchez le bouton C et tournez la poignée dans le sens des aiguilles d'une montre pour monter la table de montage. Serrez le bouton C après réglage. Vous pouvez également ajuster la hauteur en desserrant le bouton B et en soulevant manuellement la table.

Comment niveler le trépied ?

Utilisez le niveau à bulle intégré. Si la bulle n'est pas centrée, ajustez la longueur des pieds du trépied jusqu'à ce qu'elle soit au milieu.

Comment transporter le trépied ?

Le trépied est équipé d'une sangle de transport et d'une sangle de jambe pour faciliter le rangement et le transport. Rabattez les pieds et utilisez la sangle pour le porter.

Que faire si le trépied est instable ?

Vérifiez que la chaîne de retenue est bien tendue. Assurez-vous que les pieds sont correctement déployés et que le trépied est placé sur une surface stable. Si le problème persiste, arrêtez immédiatement l'utilisation et contactez le support Vevor.

Puis-je utiliser le trépied en extérieur ?

Oui, les pointes métalliques sont adaptées pour une utilisation en extérieur. Les patins en plastique sont recommandés pour une utilisation en intérieur.

Comment entretenir le trépied ?

Nettoyez le trépied avec un chiffon doux et sec. Vérifiez régulièrement l'état des vis, des boutons et des pieds. N'utilisez pas de produits abrasifs.

Où trouver des pièces de rechange pour le trépied ?

Contactez le service après-vente Vevor via www.vevor.com/support pour obtenir des pièces de rechange et bénéficier de l'assistance technique.

MODE D'EMPLOI BST-K-XL Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

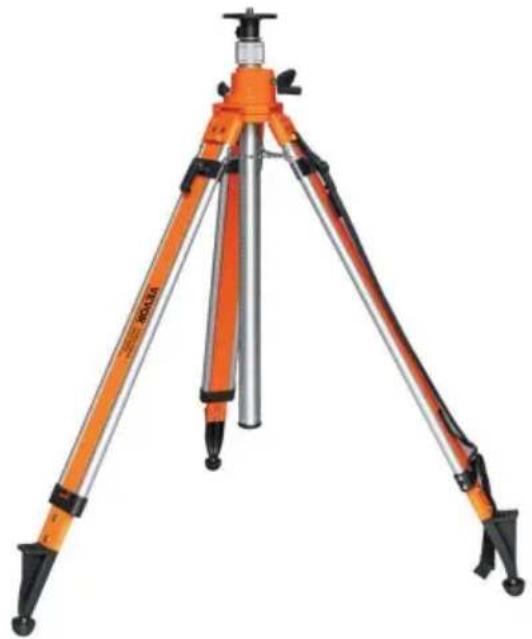

TRÉPIED ÉLÉVATEUR EN ALUMINIUM

MODÈLE : ELV-170/BST-K-XL

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Élévateur en aluminium

Trépied

MODÈLE : ELV-170/BST-K-XL

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques or logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

1. Le trépied élévateur en aluminium doit être monté sur une surface stable.

Ne surchargez pas.

1. L'installation doit être effectuée par un adulte et les enfants ne doivent pas l'utiliser.

sans surveillance.

1. Vérifiez régulièrement la stabilité et la sécurité du cintre et arrêtez de l'utiliser.

immédiatement en cas de dommage ou de problème suspecté.

1. Veuillez lire et comprendre attentivement ce manuel avant d'utiliser le

Trépied élévateur en aluminium.

Risque de basculement

- Un enfant ou un adulte peut faire basculer le trépied élévateur en aluminium et être tué ou tué. grièvement blessé.

Des blessures graves peuvent survenir aux enfants et aux adultes s'ils ne sont pas sécurisés avant installation.

- Les enfants ne doivent pas jouer avec ou autour du trépied élévateur en aluminium à à tout moment.

Merci beaucoup d'avoir choisi ce trépied élévateur en aluminium ELV-170/BST-K-XL. Veuillez lire toutes les instructions avant de l'utiliser.

S'il y a une différence entre la couleur de ce produit et l'image dans le manuel d'instructions, veuillez vous référer à l'objet physique

LISTE DES PARAMÈTRES

Modèle	PRINCIPE-170	BST-K-XL
Plage de hauteur de la plaque de toit (pouces)	27.16-67.71 45.07	-114.37
Fil d'installation	5/8"-11des vis	5/8"-11des vis
Charge maximale (lbs)	20	20

INSTRUCTIONS

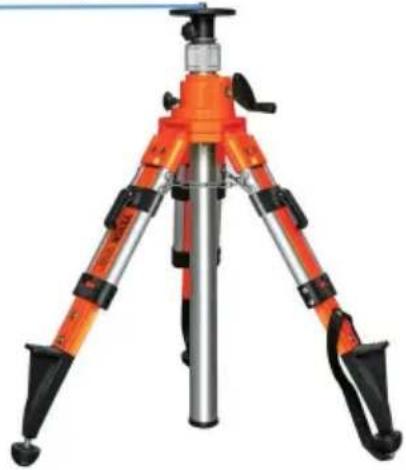

1.ELV-170 Plage de hauteur de travail : 27,16-67,71 pouces

1. Plage de hauteur de travail BST-K-XL : 45,07-114,37 pouces

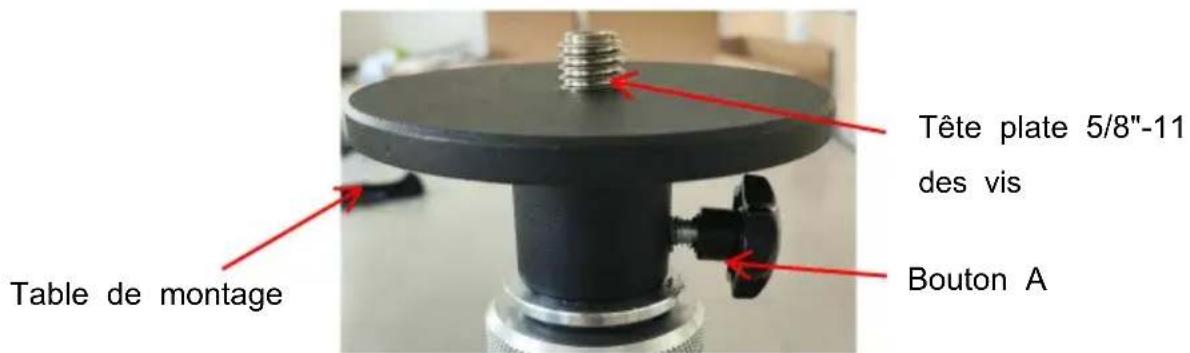

1. Desserrez d'abord le bouton A, puis retirez la table de montage. L'instrument de mesure passe à travers des vis à tête plate 5/8 "-11, installées sur la table de montage. (Fig.1).

Fig. 1

REMARQUE : Une fois l'instrument de mesure installé, remettez l'installation sur le trépied et serrez le bouton A.

1. Relâchez le bouton B dans le sens des aiguilles d'une montre et soulevez manuellement la hauteur de la table de montage ; serrez le bouton B après l'avoir réglé à la position appropriée. (Fig.2-3)

Bouton B

Soulever manuellement la hauteur de la table de montage

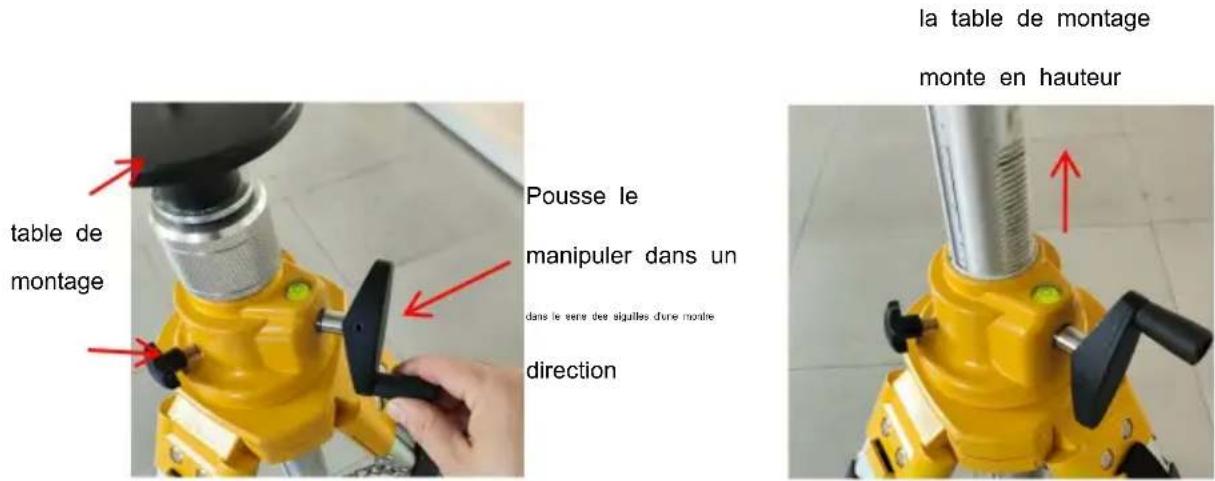

1. Relâchez le bouton C et tournez la poignée dans le sens des aiguilles d'une montre pour permettre à la table de montage d'augmenter la hauteur ; serrez la clé C une fois ajustée à la position appropriée. (Fig.4-5) 6.

Figure 4
Figure 5

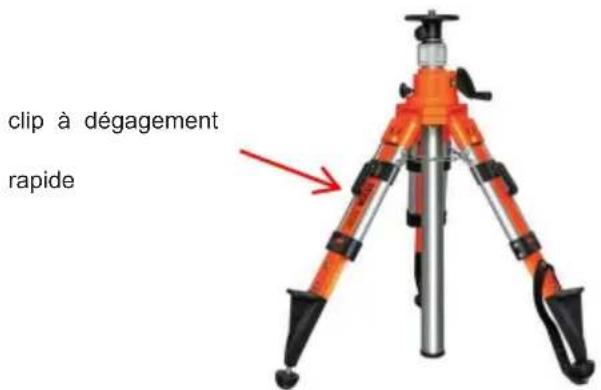

1. Ouvrez le clip à dégagement rapide et les pieds du trépied peuvent être étendus. (Fig.6)

Figure 6

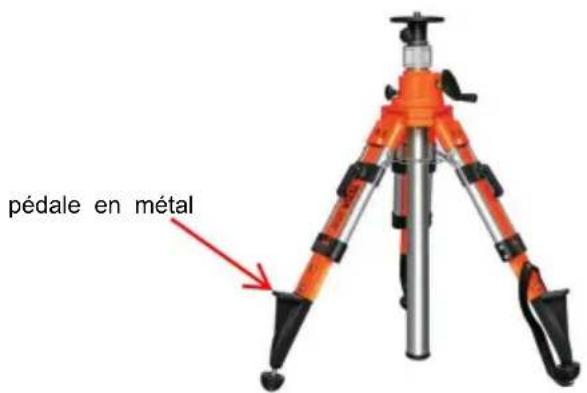

1. Pied sur la pédale métallique, plus propice à l'utilisation du trépied, comme l'extension du pied du trépied. (Fig.7)

Fig.7 8.

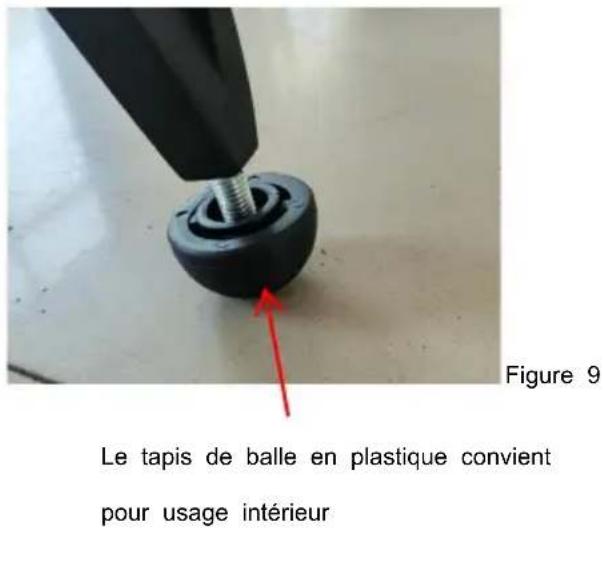

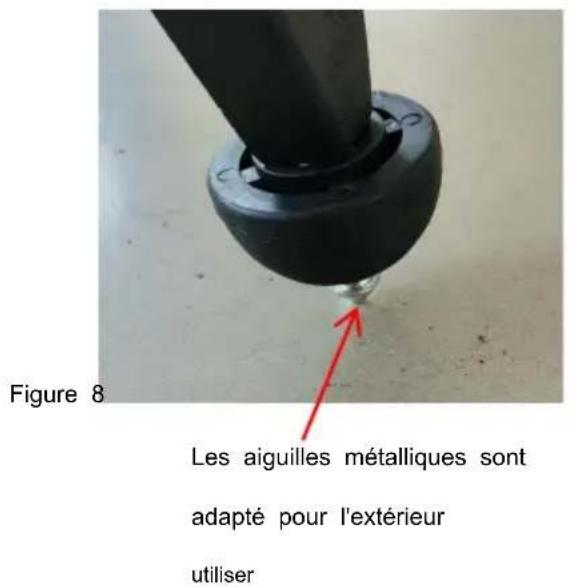

Les aiguilles en métal avec coussinet en plastique conviennent à davantage de sites d'utilisation. (Fig.8-9)

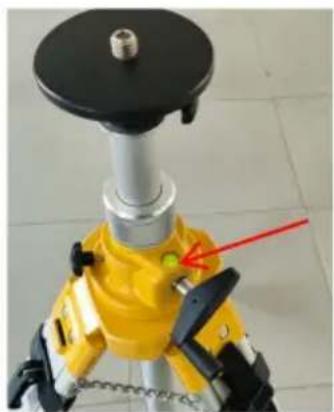

1. Lorsque la bulle de niveau n'est pas au milieu, veuillez ajuster la longueur du pied du trépied pour la corriger. (Fig.10)

bulle de niveau
Figure 10

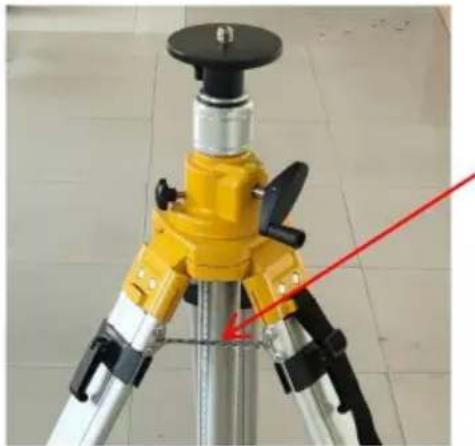

1. Lorsque vous utilisez le trépied, maintenez la chaîne de restriction tendue. (Fig.11)

chaîne de restriction état redressé

1. Le trépied est équipé d'une sangle de transport et d'une sangle de jambe, ce qui est pratique à ranger et à transporter pour les utilisateurs.

Fabricant: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
