Type de produit	Trépied élévateur en aluminium
Marque	Vevor
Modèle	ELV-170 (BST-K-XL également compatible)
Matériau	Aluminium
Plage de hauteur de travail	27,16 - 67,71 pouces (environ 69 - 172 cm)
Charge maximale	20 lb (environ 9 kg)
Type de fixation	Vis à tête plate 5/8"-11
Niveau à bulle intégré	Oui
Pieds rétractables	Oui, avec clips à dégagement rapide
Embouts de pieds	Aiguilles métalliques pour extérieur et coussinets plastique pour intérieur
Chaîne de retenue	Oui, pour stabilisation
Sangle de transport	Oui
Pédale métallique	Oui, facilite l'extension des pieds
Utilisation	Intérieur et extérieur
Sécurité	Ne pas surcharger, utiliser sur surface stable, vérifier régulièrement

FOIRE AUX QUESTIONS - ELV-170 Vevor

Quelle est la hauteur maximale du trépied ELV-170 ?

La hauteur maximale de travail est de 67,71 pouces (environ 172 cm) pour le modèle ELV-170. Pour le BST-K-XL, elle atteint 114,37 pouces.

Quelle charge maximale le trépied peut-il supporter ?

La charge maximale est de 20 lb (environ 9 kg). Ne dépassez jamais cette limite pour éviter tout risque de basculement.

Comment installer un instrument de mesure sur le trépied ?

Desserrez le bouton A, retirez la table de montage, fixez l'instrument à l'aide d'une vis à tête plate 5/8"-11, puis remontez la table et serrez le bouton A.

Comment régler la hauteur du trépied ?

Utilisez le bouton B pour un réglage manuel : desserrez-le, soulevez la table à la hauteur souhaitée, puis serrez. Pour un réglage fin, utilisez la clé C et la poignée en tournant dans le sens des aiguilles d'une montre.

Est-ce que le trépied est adapté à une utilisation en extérieur ?

Oui, les aiguilles métalliques sont parfaites pour l'extérieur. Pour l'intérieur, utilisez les coussinets en plastique fournis afin de ne pas abîmer les sols.

Comment stabiliser le trépied sur un sol inégal ?

Utilisez le niveau à bulle intégré pour vérifier l'horizontalité et ajustez la longueur des pieds pour corriger. Maintenez la chaîne de retenue tendue pour une meilleure stabilité.

Puis-je utiliser le trépied avec des enfants à proximité ?

Non, le trépied doit être installé par un adulte et les enfants ne doivent pas jouer avec ou autour. Risque de basculement et de blessures graves.

Comment entretenir le trépied ?

Vérifiez régulièrement la stabilité et l'état des pièces. Nettoyez avec un chiffon sec. Rangez-le dans un endroit sec. En cas de dommage, cessez immédiatement de l'utiliser.

Le trépied est-il livré avec une garantie ?

Oui, Vevor fournit une garantie électronique. Enregistrez votre produit sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie.

Quelles sont les différences entre les modèles ELV-170 et BST-K-XL ?

Le BST-K-XL a une plage de hauteur plus grande (45,07-114,37 pouces) mais les deux partagent la même charge maximale de 20 lb et le même type de fixation. Les instructions de montage et d'utilisation sont identiques.

MODE D'EMPLOI ELV-170 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

TRÉPIED ÉLÉVATEUR EN ALUMINIUM

MODÈLE : ELV-170/BST-K-XL

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Élévateur en aluminium

Trépied

MODÈLE : ELV-170/BST-K-XL

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques or logicielles sur notre produit.

CONSIGNES DE SÉCURITÉ

1. Le trépied élévateur en aluminium doit être monté sur une surface stable.

Ne surchargez pas.

1. L'installation doit être effectuée par un adulte et les enfants ne doivent pas l'utiliser.

sans surveillance.

1. Vérifiez régulièrement la stabilité et la sécurité du cintre et arrêtez de l'utiliser.

immédiatement en cas de dommage ou de problème suspecté.

1. Veuillez lire et comprendre attentivement ce manuel avant d'utiliser le

Trépied élévateur en aluminium.

Risque de basculement

- Un enfant ou un adulte peut faire basculer le trépied élévateur en aluminium et être tué ou tué. grièvement blessé.

Des blessures graves peuvent survenir aux enfants et aux adultes s'ils ne sont pas sécurisés avant installation.

- Les enfants ne doivent pas jouer avec ou autour du trépied élévateur en aluminium à à tout moment.

Merci beaucoup d'avoir choisi ce trépied élévateur en aluminium ELV-170/BST-K-XL. Veuillez lire toutes les instructions avant de l'utiliser.

S'il y a une différence entre la couleur de ce produit et l'image dans le manuel d'instructions, veuillez vous référer à l'objet physique

LISTE DES PARAMÈTRES

Modèle	PRINCIPE-170	BST-K-XL
Plage de hauteur de la plaque de toit (pouces)	27.16-67.71 45.07	-114.37
Fil d'installation	5/8"-11des vis	5/8"-11des vis
Charge maximale (lbs)	20	20

INSTRUCTIONS

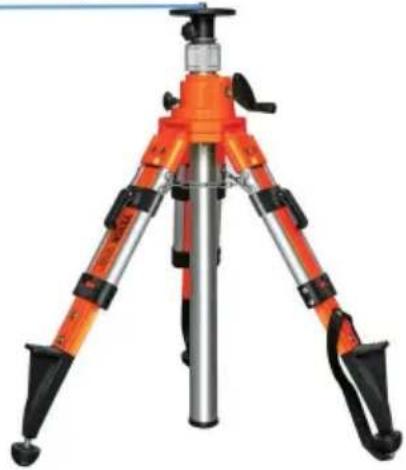

1.ELV-170 Plage de hauteur de travail : 27,16-67,71 pouces

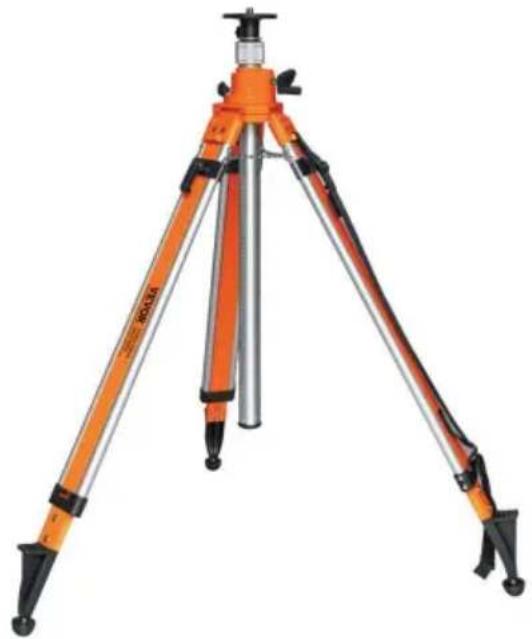

1. Plage de hauteur de travail BST-K-XL : 45,07-114,37 pouces

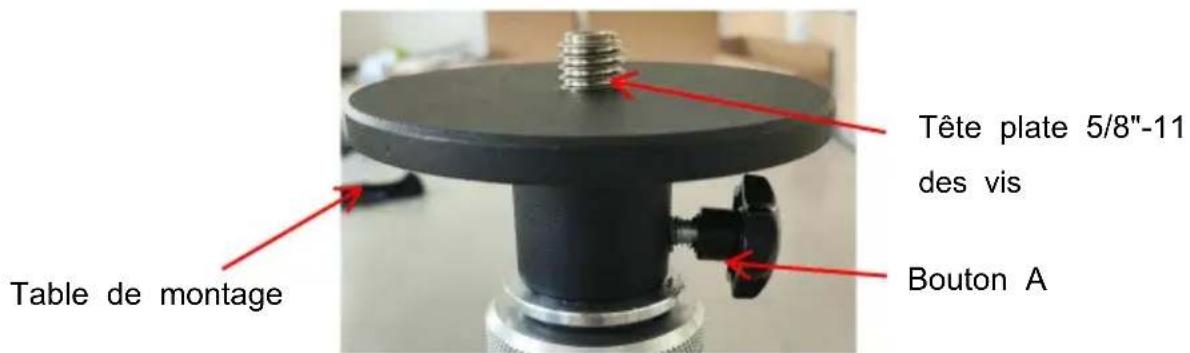

1. Desserrez d'abord le bouton A, puis retirez la table de montage. L'instrument de mesure passe à travers des vis à tête plate 5/8 "-11, installées sur la table de montage. (Fig.1).

Fig. 1

REMARQUE : Une fois l'instrument de mesure installé, remettez l'installation sur le trépied et serrez le bouton A.

1. Relâchez le bouton B dans le sens des aiguilles d'une montre et soulevez manuellement la hauteur de la table de montage ; serrez le bouton B après l'avoir réglé à la position appropriée. (Fig.2-3)

Bouton B

Soulever manuellement la hauteur de la table de montage

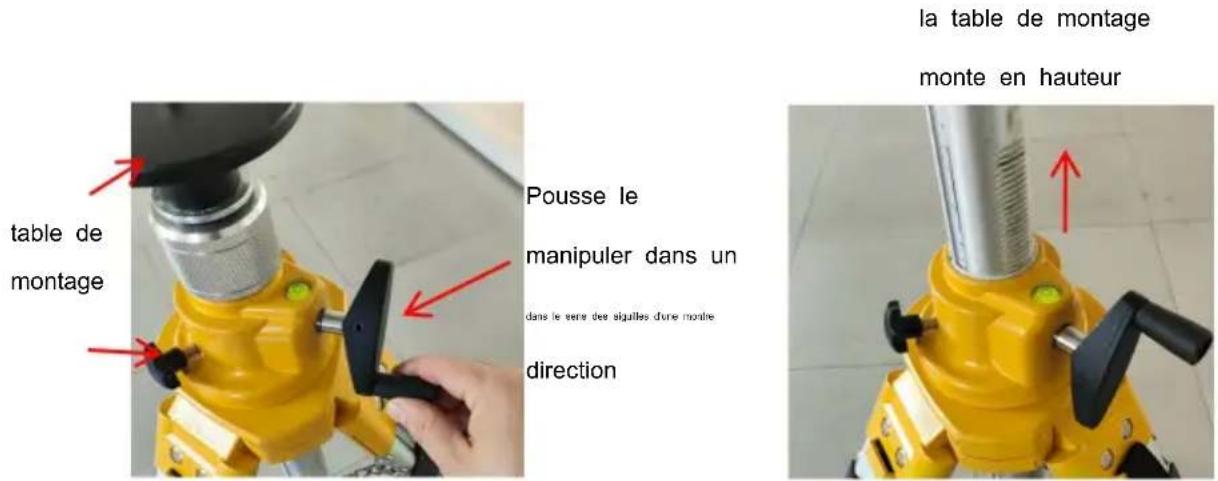

1. Relâchez le bouton C et tournez la poignée dans le sens des aiguilles d'une montre pour permettre à la table de montage d'augmenter la hauteur ; serrez la clé C une fois ajustée à la position appropriée. (Fig.4-5) 6.

Figure 4
Figure 5

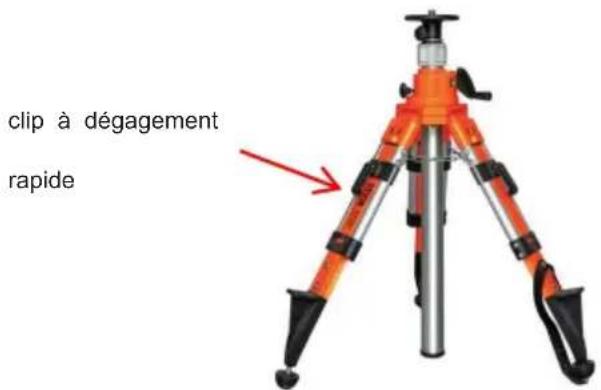

1. Ouvrez le clip à dégagement rapide et les pieds du trépied peuvent être étendus. (Fig.6)

Figure 6

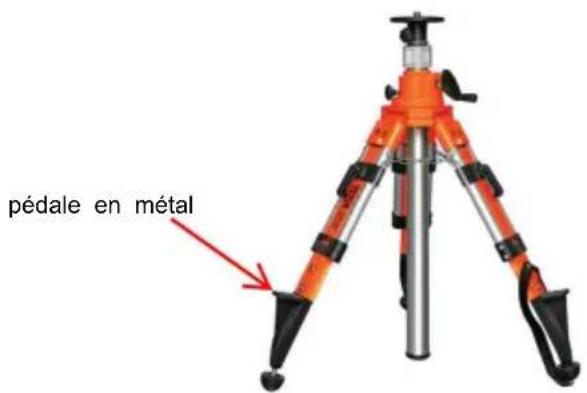

1. Pied sur la pédale métallique, plus propice à l'utilisation du trépied, comme l'extension du pied du trépied. (Fig.7)

Fig.7 8.

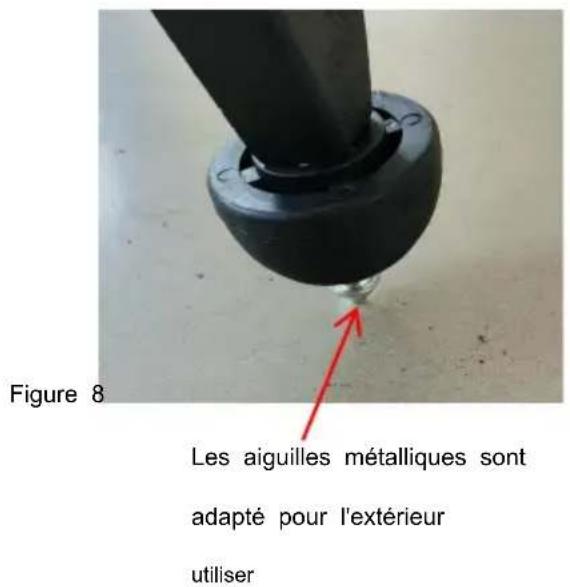

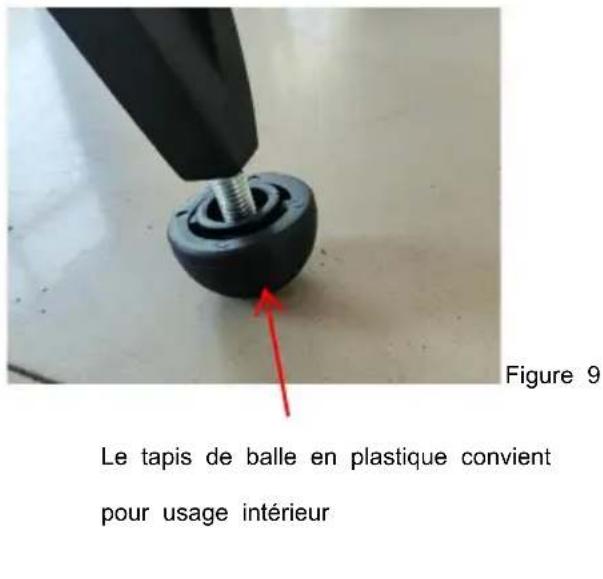

Les aiguilles en métal avec coussinet en plastique conviennent à davantage de sites d'utilisation. (Fig.8-9)

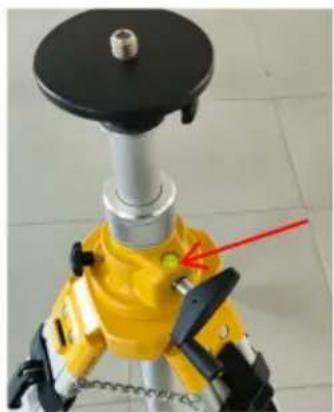

1. Lorsque la bulle de niveau n'est pas au milieu, veuillez ajuster la longueur du pied du trépied pour la corriger. (Fig.10)

bulle de niveau
Figure 10

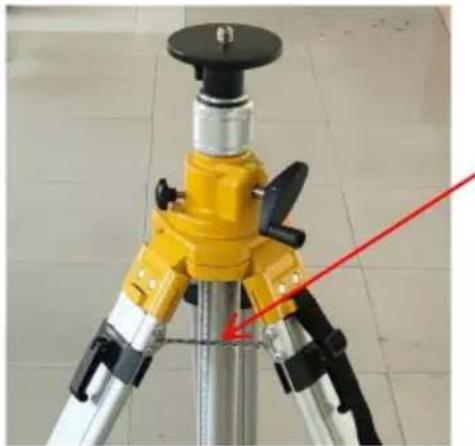

1. Lorsque vous utilisez le trépied, maintenez la chaîne de restriction tendue. (Fig.11)

chaîne de restriction état redressé

1. Le trépied est équipé d'une sangle de transport et d'une sangle de jambe, ce qui est pratique à ranger et à transporter pour les utilisateurs.

Fabricant: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

60329 Francfort-sur-le-Main.
