ELV-170 - Treppiede Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Treppiede elevatore in alluminio
Marca	Vevor
Modello	ELV-170 (BST-K-XL anche compatibile)
Materiale	Alluminio
Campo altezza di lavoro	27,16 - 67,71 pollici (circa 69 - 172 cm)
Carico massimo	20 lb (circa 9 kg)
Tipo di fissaggio	Vite a testa piatta 5/8"-11
Livella a bolla integrata	Sì
Piedi retrattili	Sì, con clip a sgancio rapido
Punte dei piedi	Aghi metallici per esterni e cuscinetti in plastica per interni
Catena di ritenuta	Sì, per stabilizzazione
Cinghia di trasporto	Sì
Pedale metallico	Sì, facilita l'estensione dei piedi
Utilizzo	Interno ed esterno
Sicurezza	Non sovraccaricare, utilizzare su superficie stabile, controllare regolarmente

Domande frequenti - ELV-170 Vevor

Qual è l'altezza massima del treppiede ELV-170?

L'altezza massima di lavoro è di 67,71 pollici (circa 172 cm) per il modello ELV-170. Per il BST-K-XL, raggiunge 114,37 pollici.

Quale carico massimo può sopportare il treppiede?

Il carico massimo è di 20 lb (circa 9 kg). Non superare mai questo limite per evitare il rischio di ribaltamento.

Come installare uno strumento di misura sul treppiede?

Allentare il pulsante A, rimuovere la tavola di montaggio, fissare lo strumento con una vite a testa piatta 5/8"-11, quindi rimontare la tavola e serrare il pulsante A.

Come regolare l'altezza del treppiede?

Utilizzare il pulsante B per una regolazione manuale: allentarlo, sollevare la tavola all'altezza desiderata, quindi serrare. Per una regolazione fine, utilizzare la chiave C e la manopola ruotando in senso orario.

Il treppiede è adatto per l'uso all'aperto?

Sì, gli aghi metallici sono perfetti per l'esterno. Per l'interno, utilizzare i cuscinetti in plastica forniti per non danneggiare i pavimenti.

Come stabilizzare il treppiede su un terreno irregolare?

Utilizzare la livella a bolla integrata per verificare l'orizzontalità e regolare la lunghezza dei piedi per correggere. Mantenere la catena di ritenuta tesa per una migliore stabilità.

Posso usare il treppiede con bambini nelle vicinanze?

No, il treppiede deve essere installato da un adulto e i bambini non devono giocarci o starci intorno. Rischio di ribaltamento e gravi lesioni.

Come mantenere il treppiede?

Controllare regolarmente la stabilità e lo stato dei pezzi. Pulire con un panno asciutto. Riporre in un luogo asciutto. In caso di danni, smettere immediatamente di usarlo.

Il treppiede viene fornito con una garanzia?

Sì, Vevor fornisce una garanzia elettronica. Registrare il prodotto sul sito www.vevor.com/support per l'assistenza tecnica e il certificato di garanzia.

Quali sono le differenze tra i modelli ELV-170 e BST-K-XL?

Il BST-K-XL ha un campo altezza maggiore (45,07-114,37 pollici) ma entrambi condividono lo stesso carico massimo di 20 lb e lo stesso tipo di fissaggio. Le istruzioni di montaggio e utilizzo sono identiche.

MANUALE UTENTE ELV-170 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

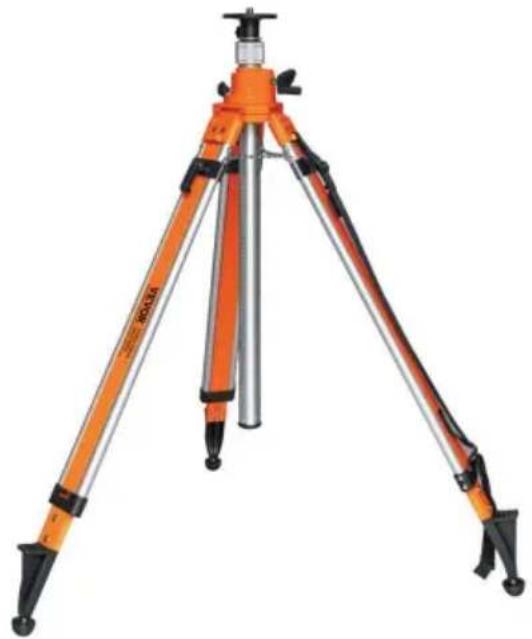

TREPPIEDE ELEVABILE IN ALLUMINIO

MODELLO: ELV-170/BST-K-XL

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Elevazione in alluminio

Treppiedi

MODELLO: ELV-170/BST-K-XL

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Il treppiede elevabile in alluminio deve essere montato su una superficie stabile. Non sovraccaricare.
2. L'installazione deve essere eseguita da un adulto e i bambini non devono utilizzarla farlo senza supervisione.
3. Controllare regolarmente la stabilità e la sicurezza del gancio e smettere di usarlo immediatamente in caso di danni o sospetti problemi.
4. Si prega di leggere e comprendere attentamente questo manuale prima di utilizzare il Treppiede elevabile in alluminio.

Pericolo di ribaltamento

- Un bambino o un adulto potrebbe ribaltare il treppiede elevabile in alluminio e restare ucciso gravemente ferito.

Se non fissati prima, bambini e adulti potrebbero subire gravi lesioni installazione.

- I bambini non devono giocare con o attorno al treppiede elevabile in alluminio

in qualsiasi momento.

Grazie mille per aver scelto questo treppiede elevabile in alluminio ELV-170/BST-K-XL. Si prega di leggere tutte le istruzioni prima di utilizzarlo.

Se c'è qualche differenza tra il colore di questo prodotto e l'immagine nel manuale di istruzioni, fare riferimento all'oggetto fisico

ELENCO PARAMETRI

Modello	PRINCIPIO-170	BST-K-XL
Intervallo di altezza della piastra del tetto (pollici)	27.16-67.71 45.07-114.37
Installa il thread	5/8"-11viti	5/8"-11viti
Cuscinetto di carico massimo (libbre)	20	20

ISTRUZIONI

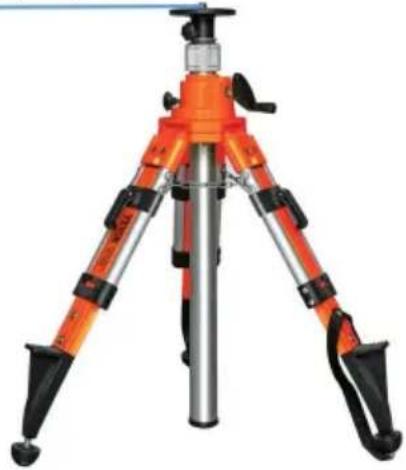

1.ELV-170 Intervallo di altezza di lavoro: 27,16-67,71 pollici

2.BST-K-XL Intervallo di altezza di lavoro: 45,07-114,37 pollici

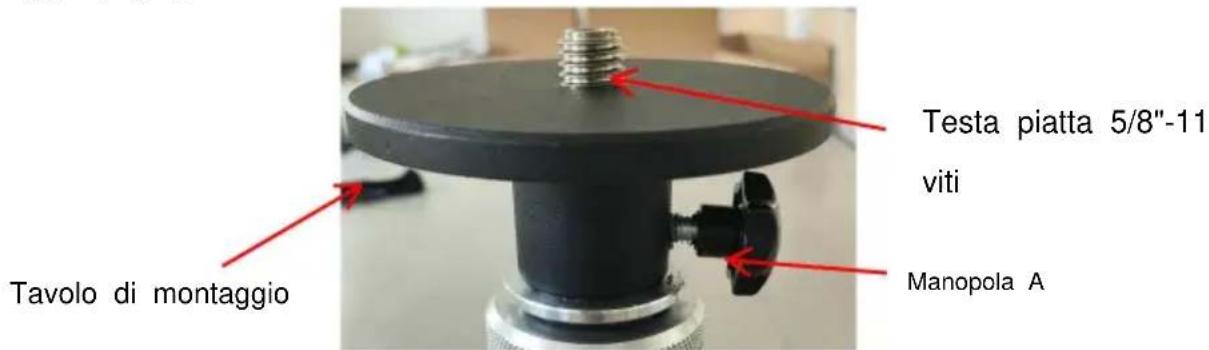

1. Allentare prima la manopola A, ma poi estrarre la tavola di montaggio; Lo strumento di misura passa attraverso le viti a testa piatta 5 / 8 "-11, installate sulla tavola di montaggio.(Fig.1)

Fig. 1

NOTA: Una volta installato lo strumento di misura, riposizionare l'installazione sul treppiede e serrare la manopola A.

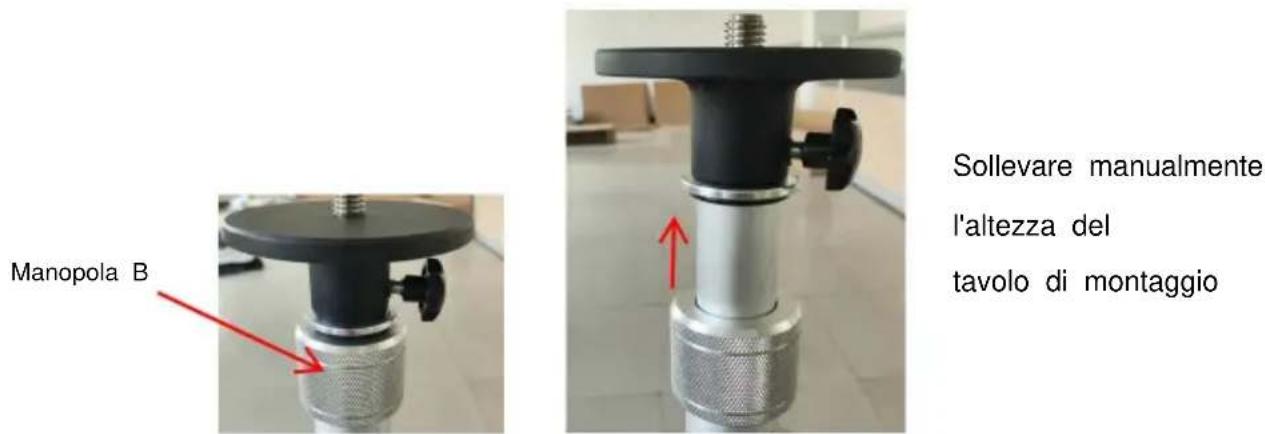

1. Rilasciare la manopola B in senso orario e sollevare manualmente l'altezza del tavolo di montaggio; stringere la manopola B dopo averla regolata nella posizione appropriata. (Fig.2-3)

Sollevare manualmente l'altezza del tavolo di montaggio

Fig.2 Fig.3

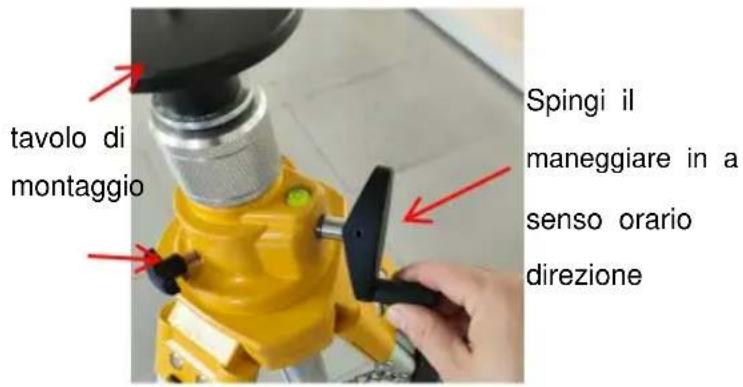

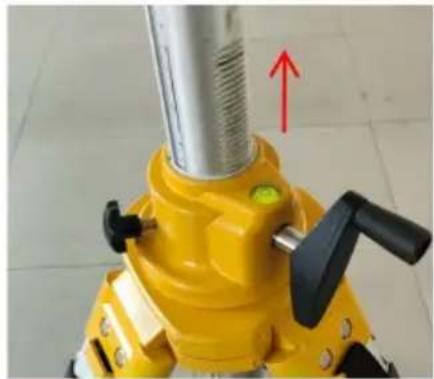

1. Rilasciare la manopola C e ruotare la maniglia in senso orario per consentire al tavolo di montaggio di alzarsi in altezza; stringere la chiave C quando regolata nella posizione appropriata. (Fig.4-5) 6.

Fig.4

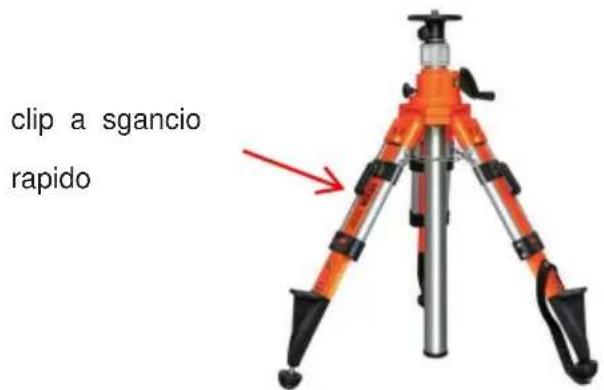

1. Aprire la clip a rilascio rapido e le gambe del treppiede possono essere estese. (Fig.6)

Fig.6

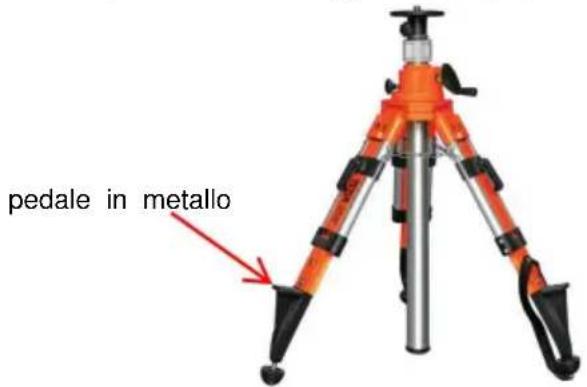

1. Piede sul pedale in metallo, più favorevole all'utente per azionare il treppiede, come l'estensione della gamba del treppiede.(Fig.7)

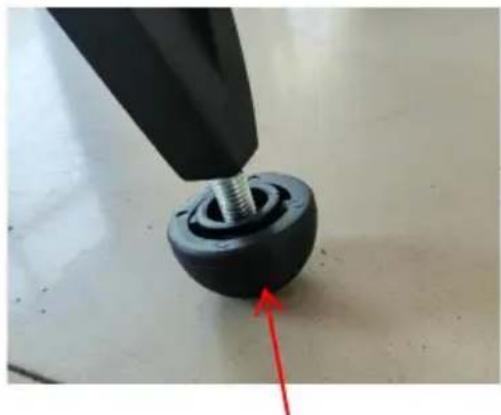

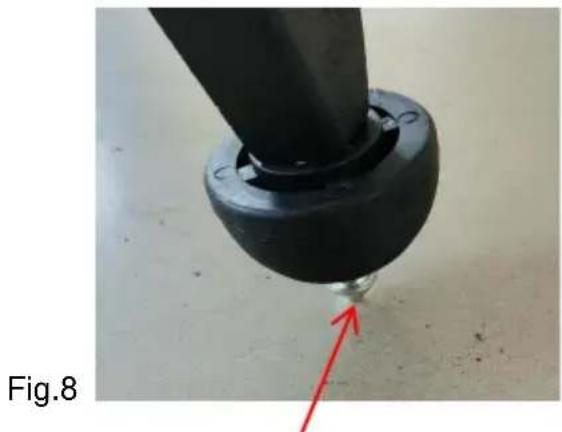

8.Gli aghi in metallo con sfera in plastica sono adatti per più siti di utilizzo. (Fig.8-9)

Gli aghi di metallo lo sono adatto per esterno

utilizzo

Il tappetino in plastica è adatto per uso interno

Fig.9

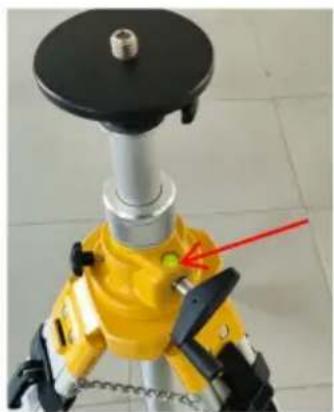

1. Quando la bolla di livello non è al centro, regolare la lunghezza della gamba del treppiede per correggerla. (Fig.10)

bolla di livello
Fig.10

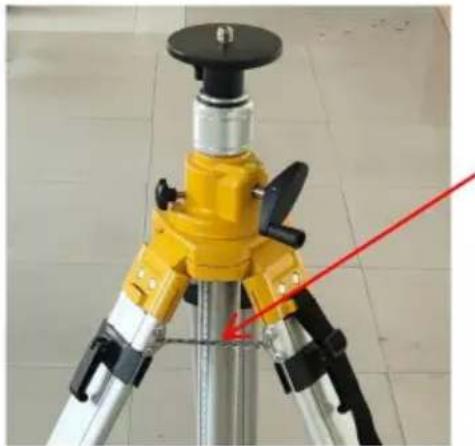

1. Quando si utilizza il treppiede, mantenere la catena di restrizione tesa.(Fig.11)

catena di restrizione stato raddrizzato

1. Il treppiede è dotato di tracolla e cinghia per le gambe, che è comodo da riporre e trasportare.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
