Typ produktu	Statyw podnośnik aluminiowy
Marka	Vevor
Model	ELV-170 (również kompatybilny z BST-K-XL)
Materiał	Aluminium
Zakres wysokości roboczej	27,16 - 67,71 cali (około 69 - 172 cm)
Maksymalne obciążenie	20 lb (około 9 kg)
Rodzaj mocowania	Śruba z łbem płaskim 5/8"-11
Wbudowana libella	Tak
Nóżki wysuwane	Tak, z szybkozłączkami
Końcówki nóżek	Metalowe szpilki na zewnątrz i plastikowe podkładki do wnętrz
Łańcuch zabezpieczający	Tak, dla stabilizacji
Pasek transportowy	Tak
Pedal metalowy	Tak, ułatwia rozkładanie nóżek
Zastosowanie	Wewnątrz i na zewnątrz
Bezpieczeństwo	Nie przeciążać, używać na stabilnej powierzchni, regularnie sprawdzać

Często zadawane pytania - ELV-170 Vevor

Jaka jest maksymalna wysokość statywu ELV-170?

Maksymalna wysokość robocza wynosi 67,71 cala (około 172 cm) dla modelu ELV-170. Dla BST-K-XL osiąga 114,37 cala.

Jakie maksymalne obciążenie może wytrzymać statyw?

Maksymalne obciążenie wynosi 20 lb (około 9 kg). Nigdy nie przekraczaj tego limitu, aby uniknąć ryzyka przewrócenia.

Jak zamontować przyrząd pomiarowy na statywie?

Poluzuj pokrętło A, wyjmij płytę montażową, przymocuj przyrząd za pomocą śruby z łbem płaskim 5/8"-11, a następnie włóż płytę z powrotem i dokręć pokrętło A.

Jak regulować wysokość statywu?

Użyj pokrętła B do regulacji ręcznej: poluzuj je, podnieś płytę na żądaną wysokość, a następnie dokręć. Do precyzyjnej regulacji użyj klucza C i uchwytu, obracając zgodnie z ruchem wskazówek zegara.

Czy statyw nadaje się do użytku na zewnątrz?

Tak, metalowe szpilki są idealne na zewnątrz. Do wnętrz używaj dołączonych plastikowych podkładek, aby nie uszkodzić podłóg.

Jak ustabilizować statyw na nierównym podłożu?

Użyj wbudowanej libelli do sprawdzenia poziomu i dostosuj długość nóżek, aby skorygować. Utrzymuj łańcuch zabezpieczający napięty dla lepszej stabilności.

Czy mogę używać statywu, gdy w pobliżu są dzieci?

Nie, statyw powinien być montowany przez osobę dorosłą, a dzieci nie powinny się nim bawić ani przebywać w pobliżu. Istnieje ryzyko przewrócenia i poważnych obrażeń.

Jak konserwować statyw?

Regularnie sprawdzaj stabilność i stan części. Czyść suchą ściereczką. Przechowuj w suchym miejscu. W przypadku uszkodzenia natychmiast zaprzestań użytkowania.

Czy statyw jest objęty gwarancją?

Tak, Vevor udziela gwarancji elektronicznej. Zarejestruj produkt na stronie www.vevor.com/support w celu uzyskania pomocy technicznej i certyfikatu gwarancyjnego.

Jakie są różnice między modelami ELV-170 a BST-K-XL?

BST-K-XL ma większy zakres wysokości (45,07-114,37 cala), ale oba mają to samo maksymalne obciążenie 20 lb i ten sam typ mocowania. Instrukcje montażu i użytkowania są identyczne.

INSTRUKCJA OBSŁUGI ELV-170 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

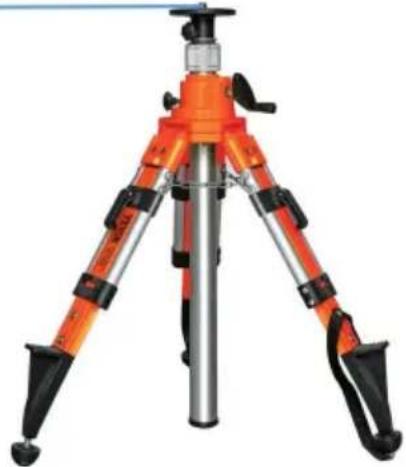

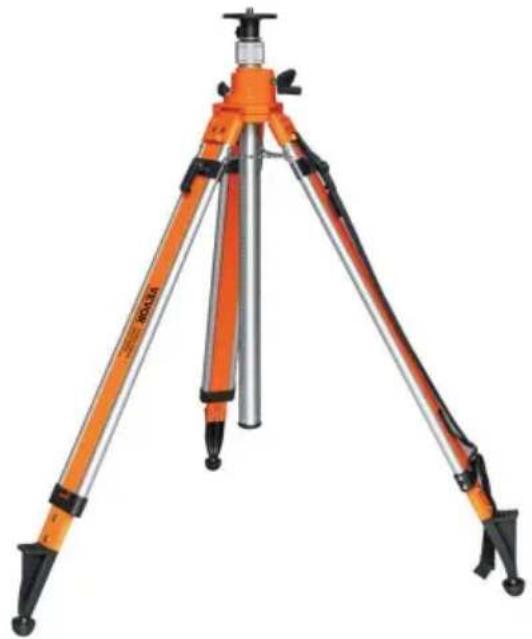

ALUMINIOWY STATYW PODNOSZONY

MODEL: ELV-170/BST-K-XL

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Podnoszenie aluminium

Statyw

MODEL: ELV-170/BST-K-XL

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

INSTRUKCJE BEZPIECZEŃSTWA

1. Aluminiowy statyw podnoszący należy zamontować na stabilnej powierzchni. Nie przeciążaj.
2. Instalacja powinna być wykonana przez osobę dorosłą, a dzieci nie powinny używać to bez nadzoru.
3. Regularnie sprawdzaj stabilność i bezpieczeństwo wieszaka i przestań go używać natychmiast, jeśli wystąpią jakiekolwiek uszkodzenia lub podejrzenia problemu.
4. Przed użyciem urządzenia proszę dokładnie przeczytać i zrozumieć niniejszą instrukcję Aluminiowy statyw podnoszący.

Przewrót nad Hazardem

- Dziecko lub osoba dorosła może przechylić aluminiowy statyw podnoszący i zostać zabilitym poważnie ranny.

Jeśli nie zostaną wcześniej zabezpieczone, dzieci i dorośli mogą doznać poważnych obrażeń instalacja.

- Dzieci nie powinny bawić się aluminiowym statywem podnoszonym lub wokół niego

w dowolnym momencie.

Dziękujemy bardzo za wybranie tego aluminiowego statywu podnoszonego ELV-170/ BST-K-XL. Przed użyciem przeczytaj wszystkie instrukcje.

Jeśli istnieje jakakolwiek różnica między kolorem tego produktu a obrazem w instrukcji obsługi należy odnieść się do obiektu fizycznego

LISTA PARAMETRÓW

Model	ZASADA 170	BST-K-XL
Zakres wysokości płyty dachowej (cale)	27,16-67,71 45,07	-114,37
Zainstaluj wątek	5/8"-11	5/8"-11śrubyśruby
Maksymalne obciążenie (funty)	20	20

INSTRUKCJE

1. ELV-170 Zakres wysokości

roboczej: 27,16-67,71 cala

2.BST-K-XL Zakres wysokości

roboczej: 45,07-114,37 cala

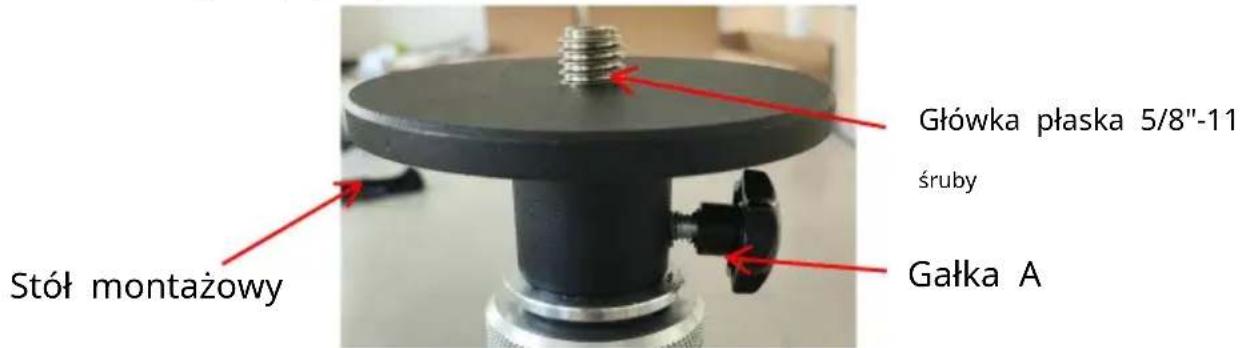

1. Najpierw poluzuj pokrętło A, a następnie wyciągnij stół montażowy; Przyrząd pomiarowy przechodzi przez śruby z łbem płaskim 5/8 "-11, zamontowane na stole montażowym. (Rys.1)

Ryc.1

UWAGA: Po zamontowaniu przyrządu pomiarowego założ instalację z powrotem na statyw i dokręć pokrętło A.

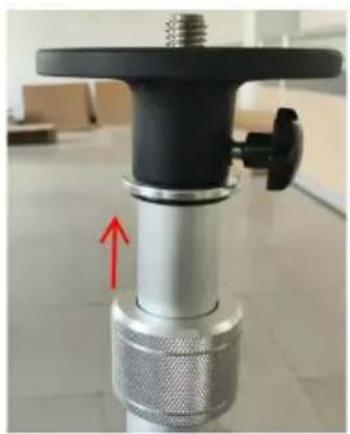

1. Zwolnij pokrętło B zgodnie z ruchem wskazówek zegara i ręcznie podnieś wysokość stołu montażowego; dokręcić pokrętło B po ustawieniu w odpowiedniej pozycji. (Rys. 2-3)

Ryc.2

Ręcznie podnieś wysokość stołu montażowego

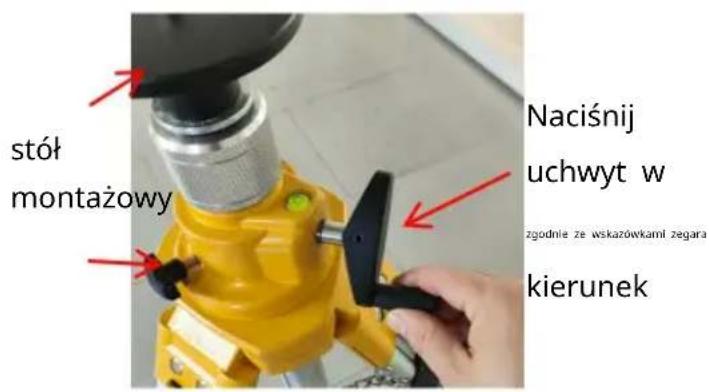

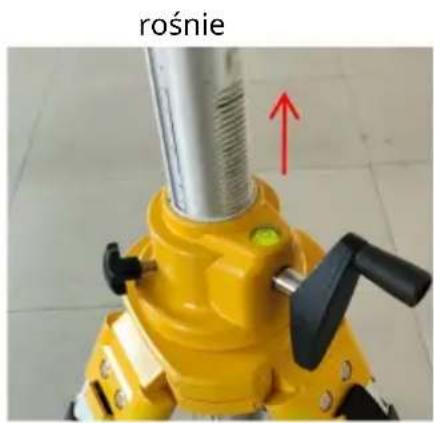

1. Zwolnij pokrętło C i obróć uchwyt w kierunku zgodnym z ruchem wskazówek zegara, aby umożliwiać podniesienie stołu montażowego; dokręć klucz C po ustawieniu w odpowiedniej pozycji. (Rys. 4-5) 6. stół montażowy

Ryc.4

Ryc.5

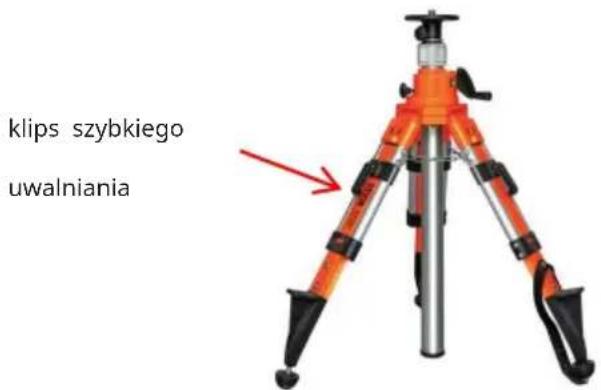

1. Otwórz zacisk szybkiego zwalniania, aby wysunąć nogi statywu. (rys. 6)

Ryc.6

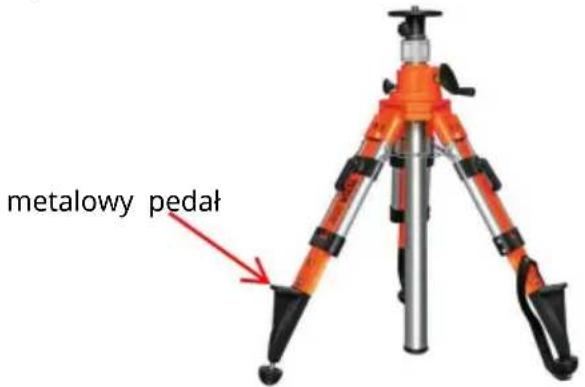

1. Położ stopę na metalowym pedale, co ułatwia użytkownikowi obsługę statywu, np. przedłużenie nogi statywu. (Rys. 7)

Ryc.7

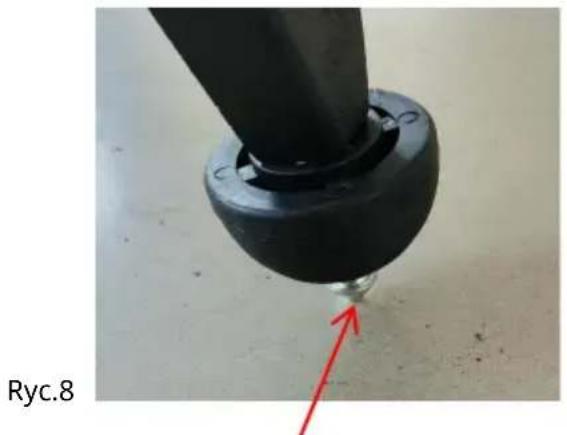

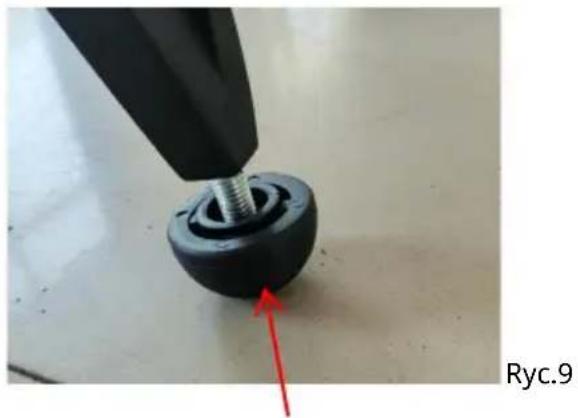

1. Igły metalowe z plastikową podkładką kulkową nadają się do większej liczby zastosowań. (Rys.8-9)

nadaje się do użytku na zewnątrz używać

Odpowiednia jest mata z tworzywa sztucznego do użytku w pomieszczeniach

1. Jeżeli pęcherzyk poziomu nie znajduje się pośrodku, wyreguluj długość nogi statywu tak, aby była prawidłowa. (Rys. 10)

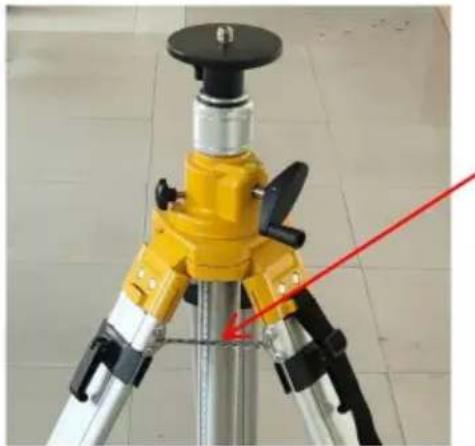

1. Podczas korzystania ze statywu utrzymuj łańcuch ograniczający w stanie wyprostowanym. (Rys. 11)

łańcuch ograniczeń stan wyprostowany

1. Statyw jest wyposażony w pasek do noszenia i pasek na nogę, co jest wygodne do przechowywania i przenoszenia.
