Productsoort	Aluminium hefstatief
Merk	Vevor
Model	ELV-170 (ook compatibel met BST-K-XL)
Materiaal	Aluminium
Werkhoogtebereik	27,16 - 67,71 inch (ongeveer 69 - 172 cm)
Maximaal draagvermogen	20 lb (ongeveer 9 kg)
Bevestigingstype	5/8"-11 vlakke kop schroef
Ingebouwde waterpas	Ja
Intrekbare poten	Ja, met snelontgrendelclips
Pooteinden	Metalen naalden voor buiten en plastic kussentjes voor binnen
Retentieketting	Ja, voor stabilisatie
Draagriem	Ja
Metalen pedaal	Ja, vergemakkelijkt het uitklappen van de poten
Gebruik	Binnen en buiten
Veiligheid	Niet overbelasten, gebruiken op stabiele ondergrond, regelmatig controleren

Veelgestelde vragen - ELV-170 Vevor

Wat is de maximale hoogte van het ELV-170 statief?

De maximale werkhoogte is 67,71 inch (ongeveer 172 cm) voor het model ELV-170. Voor de BST-K-XL is dit 114,37 inch.

Wat is het maximale draagvermogen van het statief?

Het maximale draagvermogen is 20 lb (ongeveer 9 kg). Overschrijd deze limiet nooit om kantelgevaar te voorkomen.

Hoe installeer ik een meetinstrument op het statief?

Draai knop A los, verwijder de montagetafel, bevestig het instrument met een 5/8\"-11 vlakke kop schroef, plaats de tafel terug en draai knop A vast.

Hoe stel ik de hoogte van het statief in?

Gebruik knop B voor handmatige afstelling: draai los, til de tafel naar de gewenste hoogte, draai vast. Voor fijnafstelling gebruik sleutel C en draai de hendel met de klok mee.

Is het statief geschikt voor buitengebruik?

Ja, de metalen naalden zijn perfect voor buiten. Gebruik voor binnen de meegeleverde plastic kussentjes om vloeren niet te beschadigen.

Hoe stabiliseer ik het statief op oneffen grond?

Gebruik de ingebouwde waterpas om de horizontaalheid te controleren en pas de pootlengte aan om te corrigeren. Houd de retentieketting strak voor betere stabiliteit.

Kan ik het statief gebruiken met kinderen in de buurt?

Nee, het statief moet door een volwassene worden geïnstalleerd en kinderen mogen er niet mee spelen of in de buurt komen. Kantelgevaar en ernstig letsel.

Hoe onderhoud ik het statief?

Controleer regelmatig de stabiliteit en staat van de onderdelen. Reinig met een droge doek. Bewaar op een droge plaats. Bij schade, stop onmiddellijk met gebruiken.

Wordt het statief met garantie geleverd?

Ja, Vevor biedt een elektronische garantie. Registreer uw product op www.vevor.com/support voor technische ondersteuning en het garantiecertificaat.

Wat zijn de verschillen tussen de modellen ELV-170 en BST-K-XL?

De BST-K-XL heeft een groter hoogtebereik (45,07-114,37 inch) maar beide delen hetzelfde maximale draagvermogen van 20 lb en hetzelfde bevestigingstype. De montage- en gebruiksaanwijzingen zijn identiek.

GEBRUIKSAANWIJZING ELV-170 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. 'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

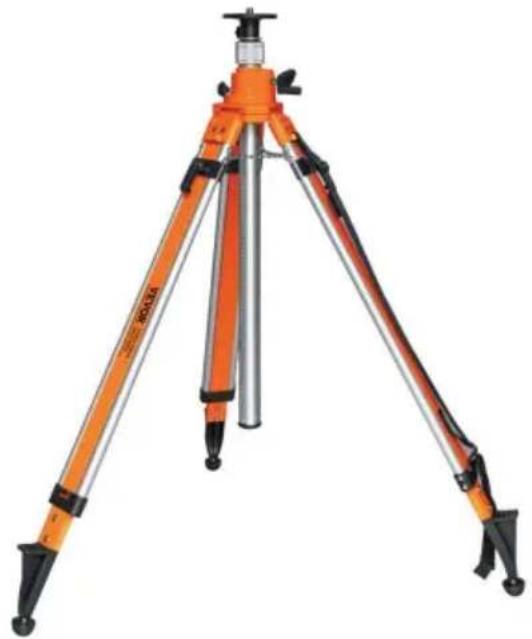

Aluminium verhogen

Statief

MODEL: ELV-170/BST-K-XL

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

1. Het aluminium hefstatief moet op een stabiel oppervlak worden gemonteerd.

Niet overbelasten.

1. De installatie moet door een volwassene worden uitgevoerd en kinderen mogen het niet gebruiken

het zonder toezicht.

1. Controleer regelmatig de stabiliteit en veiligheid van de hanger en stop met het gebruik ervan

onmiddellijk als er sprake is van schade of een vermoedelijk probleem.

1. Lees en begrijp deze handleiding zorgvuldig voordat u het apparaat gebruikt

Aluminium in hoogte verstelbaar statief.

Kantelgevaar

- Een kind of volwassene kan het aluminium in hoogte verstelbare statief kantelen en gedood worden, of

kan ernstig letsel ontstaan bij kinderen en volwassenen als dit niet eerder is vastgezet installatie.

- Kinderen mogen niet met of rond het aluminium in hoogte verstelbare statief spelen

elk moment.

Hartelijk dank dat u voor dit aluminium statief heeft gekozen

ELV-170/BST-K-XL. Lees alle instructies voordat u het gebruikt.

Als er een verschil is tussen de kleur van dit product en de afbeelding

in de handleiding verwijzen wij u naar het fysieke object

PARAMETERLIJST

Model	PRINCIPE-170	BST-K-XL
Hoogtebereik dakplaat (inch)	27.16-67.71 45.07	-114.37
Draad installeren	5/8"-11schroeven	5/8"-11schroeven
Maximaal draagvermogen (lbs)	20	20

INSTRUCTIES

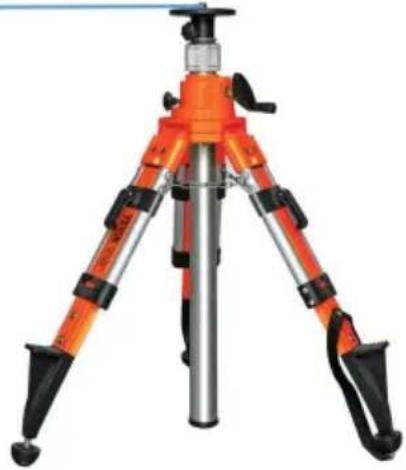

1.ELV-170 Werkhoogtebereik:

27,16-67,71 inch

2.BST-K-XL Werkhoogtebereik:

45,07-114,37 inch

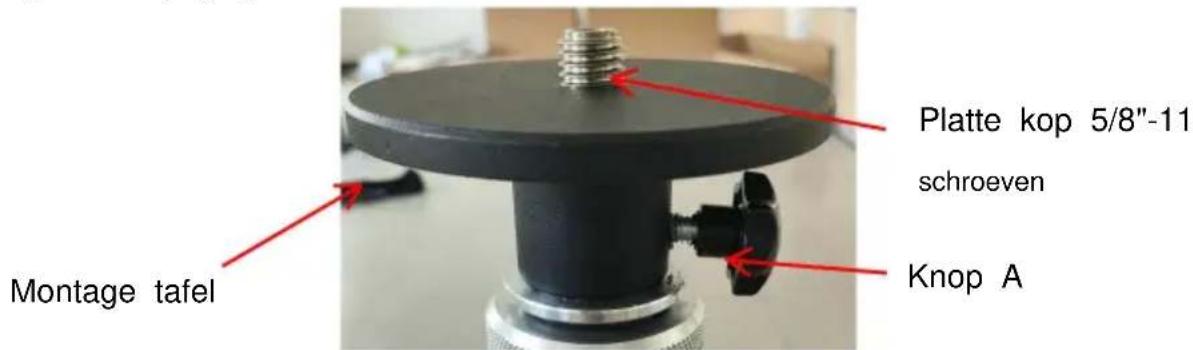

1. Draai eerst knop A los, maar trek vervolgens de montagetafel naar buiten; het meetinstrument gaat door schroeven met platte kop 5 / 8 "-11, geïnstalleerd op de montagetafel. (Fig.1)

Figuur 1

OPMERKING: Wanneer het meetinstrument is geïnstalleerd, plaatst u de installatie terug op het statief en draait u knop A vast.

1. Laat knop B met de klok mee los en til handmatig de hoogte van de montagetafel op; draai knop B vast nadat deze in de juiste positie is afgesteld. (Fig.2-3)

Knop B

Verhoog handmatig de hoogte van de montagetafel

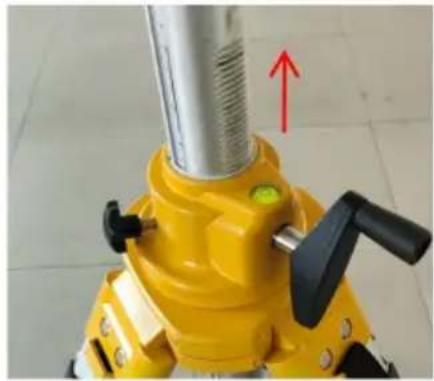

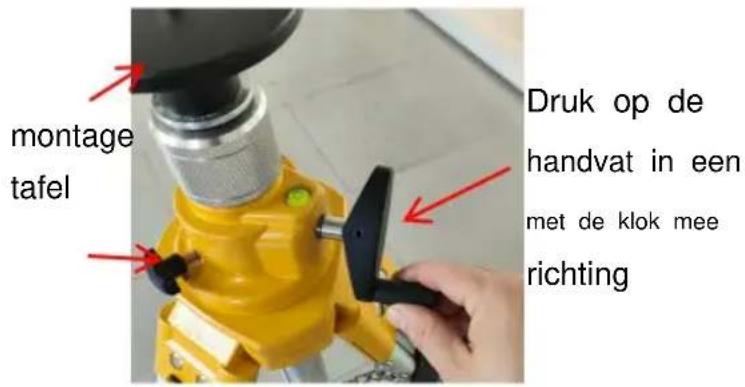

1. Laat knop C los en draai de hendel rechtsom zodat de montagetafel hoger kan worden gezet; draai de sleutel C vast wanneer deze in de juiste positie is afgesteld. (Fig.4-5) 6. montagetafel stijgt

montagetafel stijgt in hoogte

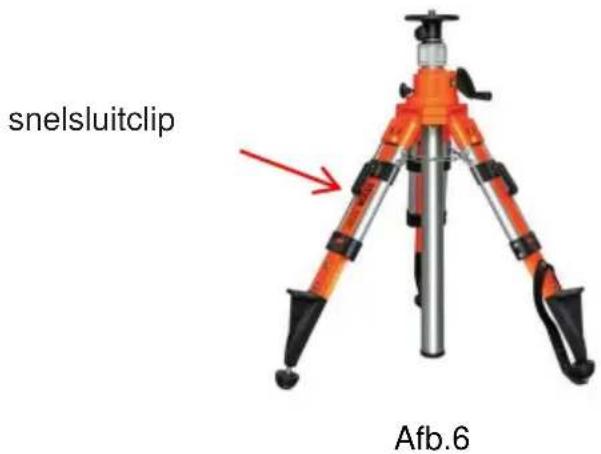

1. Open de snelsluitclip en de statiefpoten kunnen worden uitgeschoven. (Fig. 6)

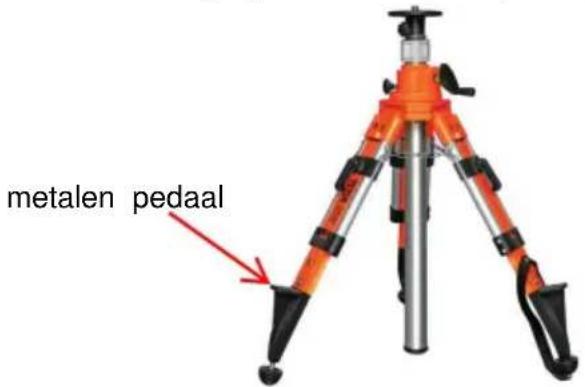

1. Voet op het metalen pedaal, meer bevorderlijk voor de gebruiker om het statief te bedienen, zoals de verlenging van de statiefpoot. (Fig. 7)

Afb.7

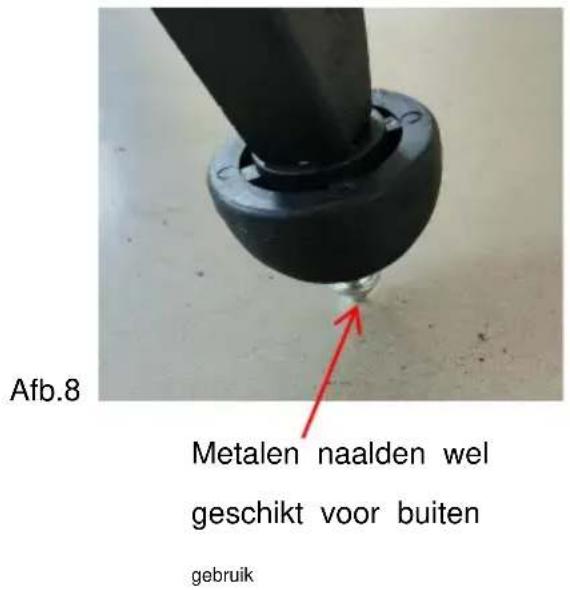

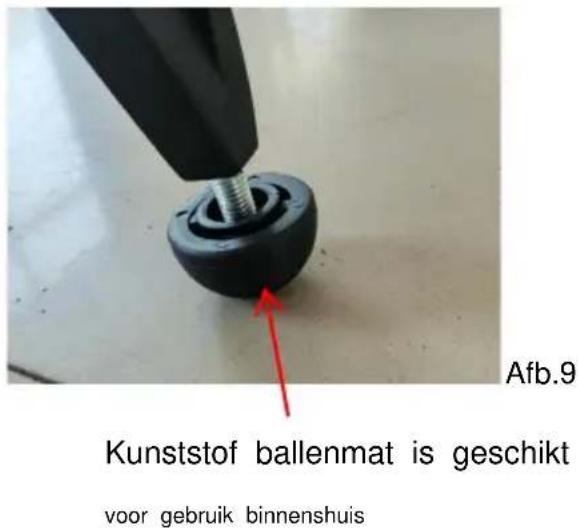

1. Metalen naalden met plastic kogelkussentje zijn geschikt voor meer gebruikslocaties. (Afb.8-9)

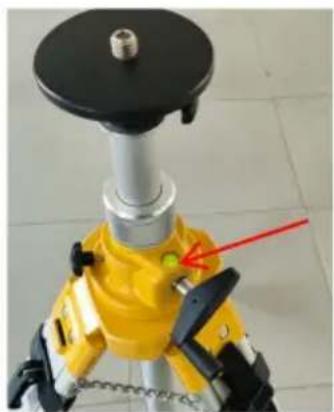

1. Als de niveaubel zich niet in het midden bevindt, pas dan de lengte van de statiefpoot a om te corrigeren. (Fig. 10)

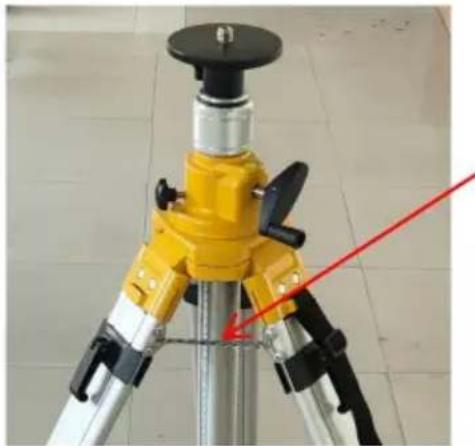

1. Houd de restrictieketting recht wanneer u het statief gebruikt. (Fig. 11)

rechtgetrokken staat

1. Het statief is uitgerust met een draagriem en beenriem, wat handig is voor gebruikers om op te bergen en te dragen.
