BRUKSANVISNING ELV-170 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ALUMINIUM HÖJANDE STATIV

MODELL: ELV-170/BST-K-XL

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Förhöjande aluminium

Stativ

MODELL: ELV-170/BST-K-XL

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETS INSTRUKTIONER

1. Höjningsstativet i aluminium ska monteras på en stabil yta.

Överbelasta inte.

1. Installationen ska göras av en vuxen och barn ska inte använda

det utan övervakning.

1. Kontrollera regelbundet stabiliteten och säkerheten för hängaren och sluta använda den

omedelbart om det finns någon skada eller misstänkt problem.

1. Läs och förstå denna bruksanvisning noggrant innan du använder

Förhöjningsstativ i aluminium.

Vältrisk

- Ett barn eller en vuxen kan tippa aluminiumstativet och bli dödad eller allvarligt skadad.

Allvarliga skador kan uppstå på barn och vuxna om de inte säkrats tidigare installation.

- Barn ska inte leka med eller runt aluminiumstativet vid

när som helst.

Tack så mycket för att du valde detta höjande aluminiumstativ ELV-170/ BST-K-XL. Läs alla instruktioner innan du använder den.

Om det är någon skillnad mellan färgen på denna produkt och bilden i bruksanvisningen, se det fysiska objektet

PARAMETERLISTA

Modell	PRINCIP-170	BST-K-XL
Takplåtens höjdområde (tum)	27.16-67.71 45.07-114.37
Montera gängan	5/8"-11skruvar	5/8"-11skruvar
Maximalt belastningslager (lbs)	20	20

INSTRUKTIONER

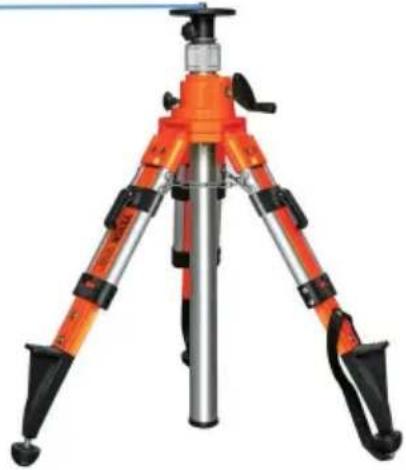

1.ELV-170 Arbetshöjdsområde:

27,16-67,71 tum

2.BST-K-XL Arbetshöjdsområde:

45,07-114,37 tum

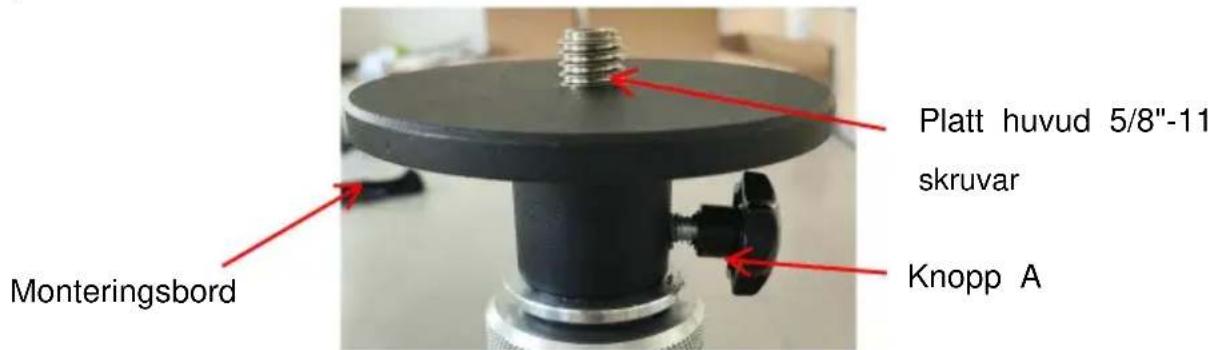

1. Lossa först vredet A, men dra sedan ut monteringsbordet; Mätinstrumentet passerar genom Flat Head 5 / 8" -11 skruvar, installerade vid monteringsbordet. (Fig.1)

Platt huvud 5/8"-11 skruvar Knopp A Monteringsbord

Figur 1

OBS: När mätinstrumentet är installerat, sätt tillbaka installationen på stativet och dra åt vredet A.

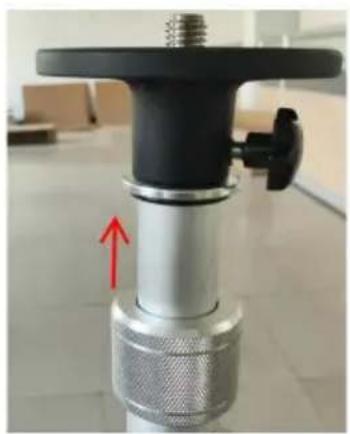

1. Släpp ratten B medurs och lyft manuellt höjden på monteringsbordet; dra åt vredet B efter att ha justerat till lämpligt läge.(Fig.2-3)

Knopp B

Fig.2

Lyft höjden på monteringsbordet manuellt

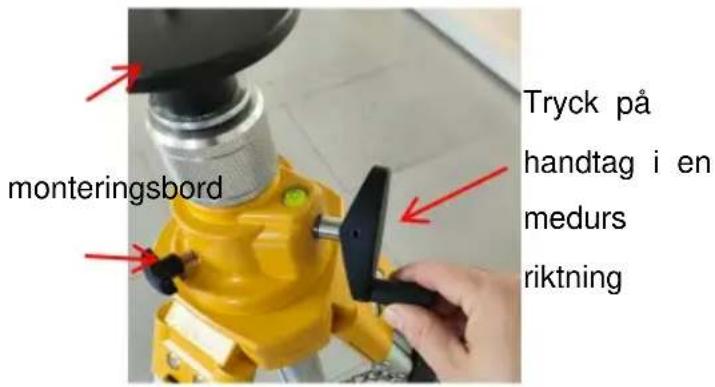

1. Släpp vredet C och vrid handtaget medurs för att tillåta monteringsbordet att höja höjden; dra åt nyckeln C när den justeras till lämpligt läge.(Fig.4-5) 6.

monteringsbord Tryck på handtag i en medurs riktning

Fig.4

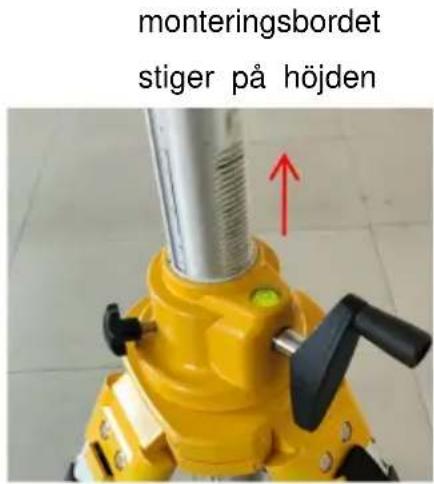

monteringsbordet stiger på höjden

Fig. 5

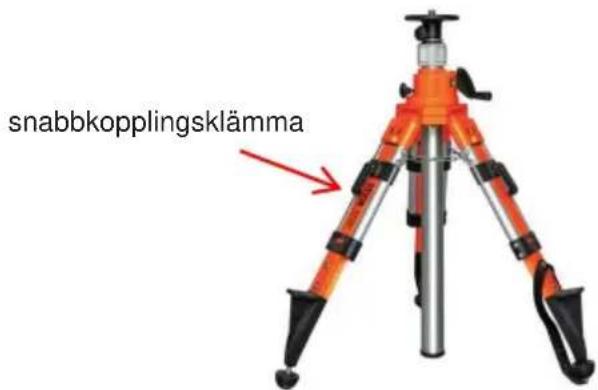

1. Öppna snabbkopplingsklämman och stativbenen kan förlängas.(Fig.6)

snabbkopplingsklämma

Fig. 6

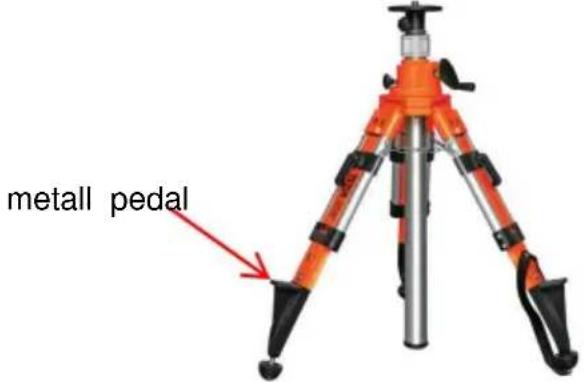

1. Foten på metallpedalen, vilket gör det lättare för användaren att använda stativet, t.ex. förlängning av stativbenet.(Fig.7)

metall pedal

Fig.7

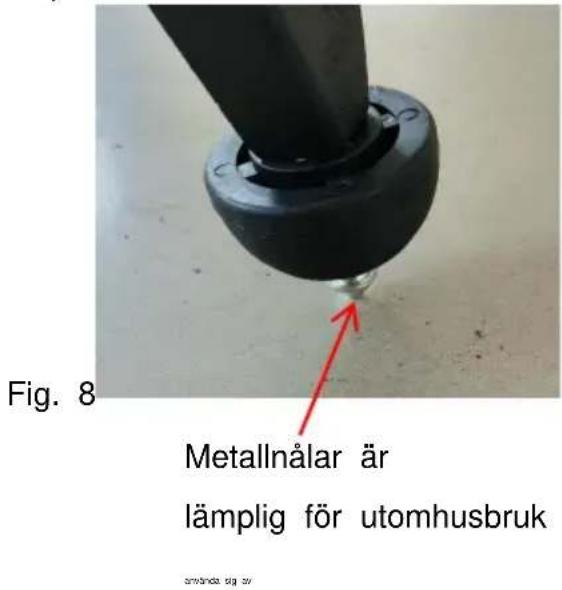

1. Metallnålar med plastkulkuddar är lämpliga för fler användningsplatser.

(Fig.8-9)

Fig. 8 Metallnålar är lämplig för utomhusbruk

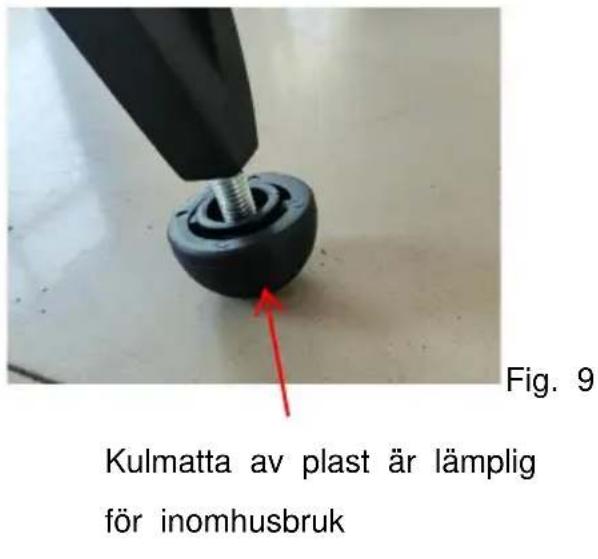

Kulmatta av plast är lämplig för inomhusbruk Fig. 9

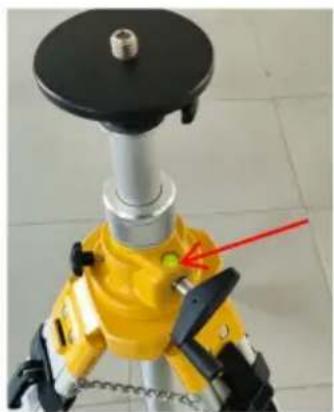

1. När nivåbubblan inte är i mitten, vänligen justera längden på stativbenet för att korrigera.(Fig.10)

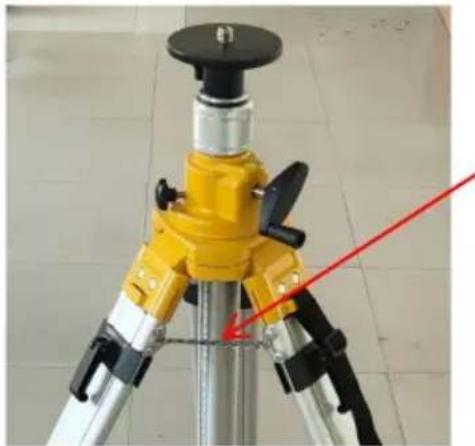

1. När du använder stativet, håll begränsningskedjan uträtad.(Fig.11)

1. Stativet är utrustat med bärrem och benrem, vilket är bekvämt för användare att förvara och bära.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
