Type de produit	Kit de trépied pour espaces confinés
Marque	Vevor
Modèle	HXRT-06
Capacité de charge personnelle maximale	~144 kg (317 lb)
Effort de traction latéral	544 kg (1 200 lb)
Hauteur réglable des pieds	1,6 à 2,15 m
Matériau des pieds	Acier (tube extérieur 48x48 mm)
Pieds antidérapants	Embouts en caoutchouc
Système de treuil	Treuil manuel, câble métallique
Accessoires inclus	Antichute 10 m, chaîne 4 mm x 7,5 m, ceinture de sécurité
Utilisation prévue	Sauvetage et travaux en espaces confinés (égouts, regards, cabines)
Nombre d'utilisateurs	1 personne
Normes de sécurité	Dispositif de levage de sauvetage classe A
Entretien	Nettoyage avec savon doux ou éthanol à 70%, inspection tous les 3 mois
Stockage	À l'abri de l'humidité, des UV et des produits chimiques
Pièces détachées	Ne pas remplacer de pièces sans autorisation du fabricant
Garantie	Certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - HXRT-06 Vevor

Comment assembler le trépied HXRT-06 ?

Retirez le trépied du sac. Dévissez les boulons de positionnement, sortez les tubes intérieurs à la hauteur souhaitée, puis resserrez. Écartez les pieds jusqu'à leur position maximale.

Quelle est la capacité de charge maximale pour une personne ?

La capacité de charge personnelle maximale est d'environ 144 kg (317 lb). Ne dépassez jamais cette limite.

Puis-je utiliser ce trépied pour soulever des charges ?

Non, le treuil est destiné uniquement au levage de sauvetage d'une personne. Il ne doit pas être utilisé pour soulever des charges inanimées.

Comment installer le treuil manuel ?

Dévissez l'écrou avec une clé, placez la poignée, serrez l'écrou. Insérez le boulon de fixation dans la plaque de montage, puis fixez le treuil sur la plaque avec les vis fournies. Serrez avec une clé.

Quels accessoires sont inclus avec le HXRT-06 ?

Le kit comprend : le trépied, un treuil manuel (1 200 lb), un antichute de 10 m, une chaîne de 4 mm x 7,5 m, et une ceinture de sécurité.

Comment entretenir le trépied ?

Nettoyez avec un savon doux neutre ou de l'éthanol à 70 % sur un chiffon. Séchez naturellement. Inspectez tous les 3 mois pour détecter toute déformation, fissure ou corrosion.

Puis-je remplacer des pièces moi-même ?

Ce produit est un système complet. Aucune pièce ne doit être remplacée sans l'accord du fabricant. Contactez Vevor pour toute réparation.

Comment assurer la sécurité lors de l'utilisation ?

Utilisez toujours le trépied sur un sol stable, attachez-le avec des chaînes si le sol est irrégulier. L'utilisateur doit être en bonne santé et utiliser la ceinture de sécurité. Un contact visuel ou autre moyen de communication doit être maintenu avec les sauveteurs.

Quels sont les risques à éviter ?

Ne placez pas le trépied dans un environnement chimique corrosif. Évitez les bords tranchants, les températures extrêmes et les UV. En cas de chute, l'équipement doit être révisé par un professionnel avant réutilisation.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel est disponible gratuitement au format PDF sur notice-facile.com et sur www.vevor.com/support pour l'assistance technique et le certificat de garantie.

MODE D'EMPLOI HXRT-06 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

KIT DE TRÉPIED POUR ESPACES CONFINÉS MANUEL DE L'UTILISATEUR

MODÈLE : HXRT-06/HXRT-07/HXRT-08 HXRT-09/HXRT-10/HXRT-05

Lisez ce document avant d'utiliser ce produit. Ne pas le faire peut entraîner des blessures graves.

1. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec cet article.
2. Utiliser uniquement comme prévu.
3. Ne dépassez jamais la capacité de charge du kit de trépied pour espaces confinés.
4. Le trépied HXRT-Rescue convient aux opérations d'égouts et aux espaces limités, y compris les trous d'homme, les seaux, les cabines, l'électricité ou les télécommunications et d'autres opérations pour éviter les chutes. Le trépied est utilisé avec un treuil manuel pour effectuer des opérations de sauvetage rapidement et en toute sécurité. L'appareil est destiné à une seule personne.
5. Avant d'utiliser cet équipement à des fins de protection contre les chutes et de levage de sauvetage, veuillez lire attentivement les instructions et les utiliser avec précision.
6. Veuillez conserver correctement les instructions et les lire à tout moment si nécessaire.

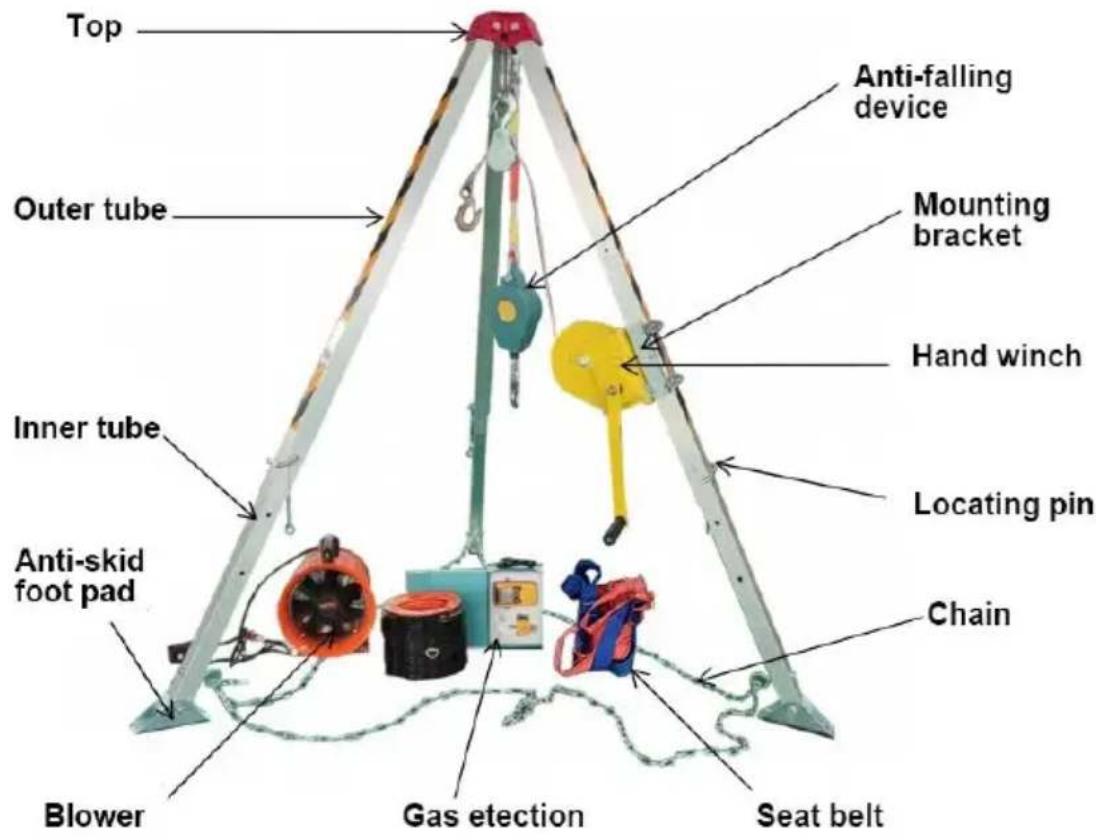

Assemblage du trépied :

(Cette section décrit uniquement les noms des composants. La configuration réelle dépend du modèle spécifique)

·Haut : chapeau haut de forme rouge

·Treuil manuel : 1 200 lb/1 800 lb/2 600 lb

(Indique uniquement le modèle, pas la capacité de charge du

trépied)

- Support de montage : le treuil manuel est monté sur le support

· Antichute : 10 m

· Jambe 48x48 mm : Tube extérieur : Taille : 48x48 mm

· Pied : Chambre à air : Taille : 42*42 mm

· Coussin de pied antidérapant : acier inférieur en caoutchouc antidérapant - Chaîne : 4 mm*7,5 m - Localisation des broches • La ceinture de sécurité - Ventilateur · Détecteur de gaz

1. Vérifier la cohérence de l'identification du produit.
2. Vérifiez les vis desserrées, les pièces pliées ou endommagées. Il doit s'agir de vis et de rivets complets et bien serrés.
3. Vérifiez si la commande est pliée, si des marchandises exceptionnelles ou d'autres dommages.
4. Vérifiez les pieds et les pieds pour déceler toute déformation, fissure ou autre dommage.
5. Vérifiez si la chaîne est déformée, fissurée ou endommagée.

[B] Treuil manuel, câble métallique et support

1. Vérifier la cohérence de l'identification du produit.
2. Vérifiez les vis envoyées, les pièces pliées ou endommagées. Il doit s'agir de vis et de rivets complets et bien serrés.
3. Vérifiez le crochet pour déceler tout dommage, corrosion ou autre dommage.
4. Vérifiez s'il y a des zones de coupure, de pliage, de corrosion, de contact chimique ou d'usure importante dans le câble métallique.
5. Vérifiez si le support et le treuil sont tordus, fissurés ou endommagés.

MAINTENANCE

1. Opérez strictement selon les instructions suivantes et ne provoquez pas d'effets néfastes sur l'équipement.
2. Utilisez des détergents professionnels ; s'il s'agit de savon doux neutre ou d'eau tiède, l'équipement doit être pré-nettoyé pour éliminer la saleté (pièces de la courroie) ou les débris (pièces du câble métallique).
3. Essuyez le matériel de désinfection avec de l'éthanol à 70 % sur un chiffon ou une éponge.

UTILISATION ET FONCTIONNEMENT

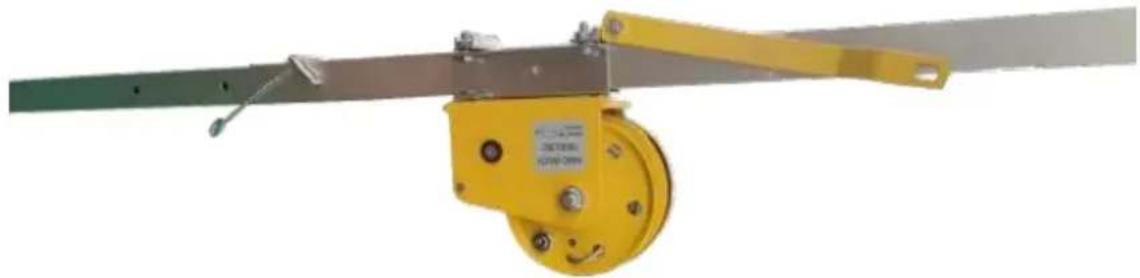

A. Procédures d'installation du trépied

1. Retirez le trépied du sac.

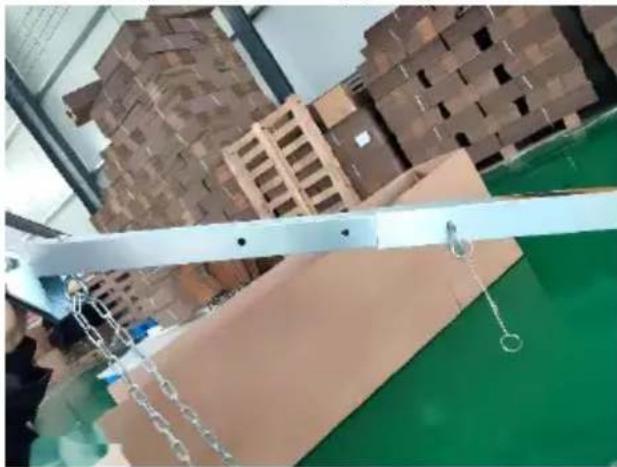

1. Retirez le boulon de positionnement et retirez le tuyau intérieur à la position appropriée.

1. Répétez les actions ci-dessus sur les deux autres jambes et tirez la chambre à air dans la position appropriée.

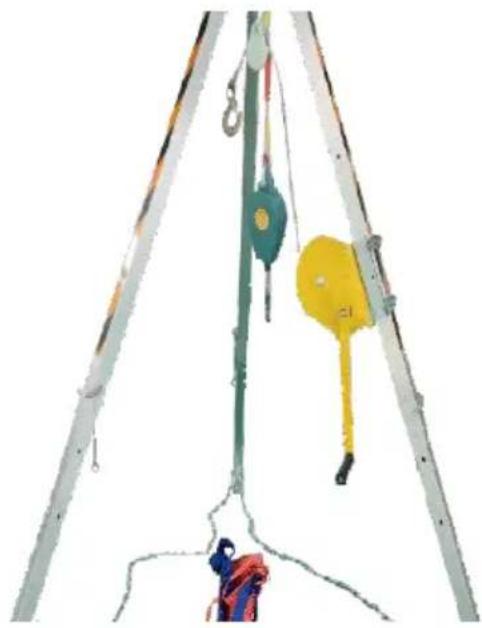

1. Soulevez le trépied et déplacez chaque pied vers l'extérieur jusqu'à la position maximale.

C. Procédures d'installation du treuil

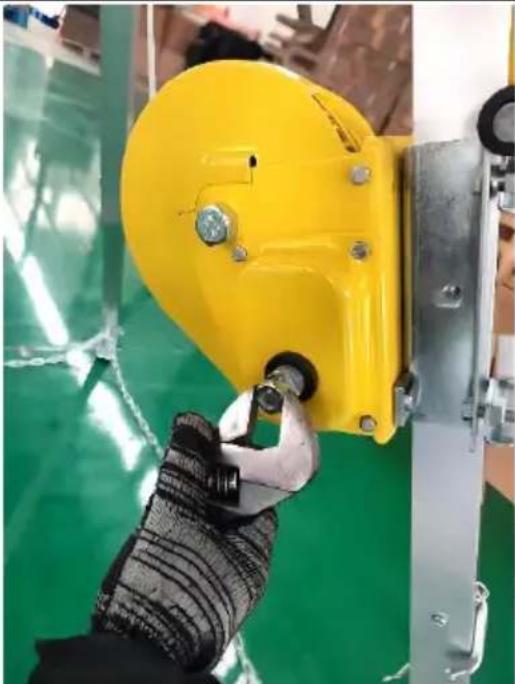

1.Dévissez l'écrou avec une clé fourche.

2. Placez la poignée sur le des et serrez l'écrou.

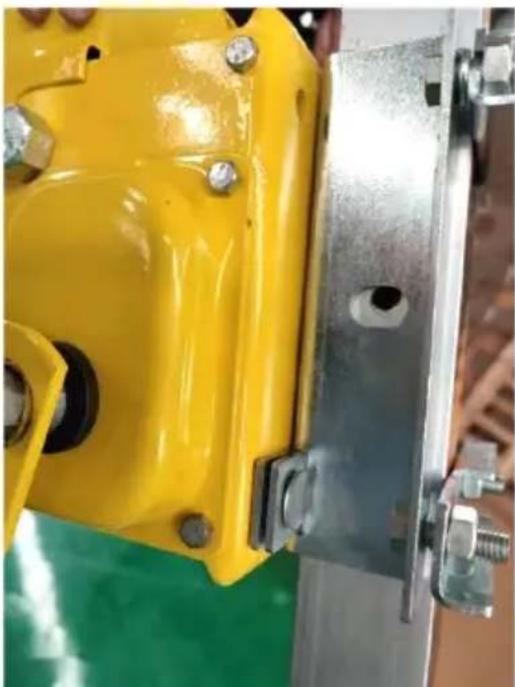

1. Insérez le boulon de fixation de la plaque de montage dans le trou de fixation de la plaque de montage, serrez les vis pour fixer le treuil manuel.

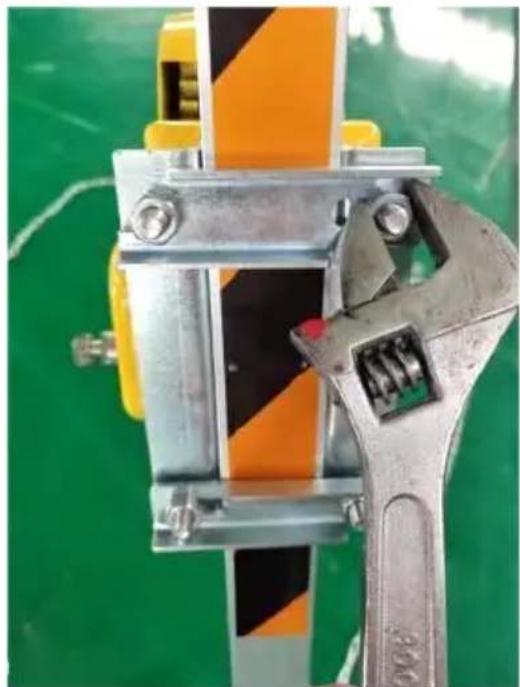

4. Serrez les vis de la plaque de montage du treuil avec une clé à fourche.

1. Connectez-vous aux ceintures de sécurité complètes et aux antichutes à l'aide de crochets rotatifs sur treuils ou équipements à anneaux rotatifs au point d'accrochage.
2. Environnement de travail

Concernant les dangers pouvant affecter les performances de l'équipement, les précautions de sécurité correspondantes doivent être respectées, telles que la température, l'influence des bords tranchants, les réactifs chimiques, la conductivité électrique, la découpe, l'usure, la dégradation par les ultraviolets et d'autres conditions climatiques.

1. Levage de sauvetage

Dispositif de levage de sauvetage de classe A. Le dispositif de levage de sauvetage ne peut être utilisé que dans un processus de levage sans entrave et ne doit pas être utilisé si des obstacles présentent un danger.

Lorsque vous utilisez cet équipement pour le sauvetage, la méthode correcte consiste à connecter le dispositif de fixation de l'attelage à l'anneau en D situé à l'extrémité avant de la ceinture de sécurité.

1. Palan et dispositif de point de suspension fixe.

Avertissement : Le palan est utilisé uniquement pour la fonction de levage à des fins de sauvetage, et non pour soulever des charges.

Avertissement !

Avant utilisation

1. Il doit être utilisé par des personnes capables de l'utiliser correctement, et l'utilisateur doit être en bonne santé avant d'accéder à cette opération.
2. Ne placez pas le trépied dans un environnement de gaz chimique pendant une longue période, car cela provoquerait la corrosion des pièces métalliques.
3. Le trépied n'est utilisé que par une seule personne et ne doit pas être surchargé.
4. Les combinaisons d'équipements dont les performances de sécurité sont affectées par d'autres équipements ou entrent en conflit avec d'autres équipements de sécurité ne sont pas autorisées.
5. Dans les cas suivants, l'équipement sera immédiatement révoqué : 1) Il existe des doutes quant aux conditions d'utilisation sûres. 2) La fonction d'utilisation sûre est mise en doute. 3) Il a été utilisé pour tomber et ne peut plus être utilisé jusqu'à ce que du personnel qualifié le confirme.
6. Avant chaque utilisation, il est nécessaire de garantir l'espace libre requis par l'utilisateur sous le lieu de travail, afin qu'en cas de chute, il n'entre pas en collision avec le sol ou d'autres obstacles sur le chemin de chute.
7. Il doit y avoir un contact visuel direct ou indirect ou d'autres moyens de communication avec les sauveteurs à tout moment pendant le processus de sauvetage.
8. Pendant l'installation, si le point de suspension est déformé ou endommagé, veuillez cesser de l'utiliser.
9. Lorsque vous travaillez sur un sol irrégulier, le trépied doit être attaché avec des chaînes pour équilibrer la force opposée à l'avant face au

Après utilisation

1. Une inspection régulière est requise et la sécurité des produits de l'entretien et de la maintenance continus de l'équipement.
2. Lorsque l'équipement devient mouillé, qu'il soit utilisé ou propre, il doit être séché naturellement et éviter tout chauffage direct.
3. La fréquence des inspections régulières devrait être d'au moins une fois par an.
4. L'inspection périodique ne convient qu'au personnel qualifié et est effectuée en stricte conformité avec les procédures d'inspection périodiques du fabricant.
5. Ce produit est un système complet et aucune pièce ne peut être remplacée à volonté.
6. Procédures de stockage : y compris toutes les exigences précises nécessaires, les facteurs environnementaux ou autres peuvent affecter l'état des pièces, par exemple : environnement humide, angles vifs, vibrations et décomposition par ultraviolets.

	Articles	Description
1	Nom	Kit de trépied pour espaces confinés
2	Modèle	HXRT-06
3	Paramètre	Capacité de charge personnelle MAX (haut et: bas)7 lbEffort de traction latéral 1 200 lbPlage de longueur réglable des pieds de support à 2,15 m

	Articles	Description
1	Nom	Kit de trépied pour espaces confinés
2	Modèle	HXRT-07
3	Paramètre	Capacité de charge personnelle MAX (haut et: bas) 7 lbEffort de traction latéral 1 800 lbPlage de longueur réglable des pieds de support à 2,15 m
	Articles	Description
1	Nom	Kit de trépied pour espaces confinés
2	Modèle	HXRT-08
3	Paramètre	Capacité de charge personnelle MAX (haut et bas) : 397Effort de traction latéral : 2 600 lb Plagede longueur réglable des pieds de support : 1,6 à 2,45 m

	Articles	Description
1	Nom	Kit de trépied pour espaces confinés
2	Modèle	HXRT-09
3	Paramètre	Capacité de charge personnelle MAX (haut et bas) : 397 lEffort de traction latéral : 2 600 lb Plagede longueur réglable des pieds de support : 1,6 à 2,45 mVentilateur de ventilation portable axial, détecteur multi-gaz po

	Articles	Description
1	Nom	Kit de trépied pour espaces confinés
2	Modèle	HXRT-10
3	Paramètre	Capacité de charge personnelle MAX (haut et bas) : 397 lEffort de traction latéral : 2 600 lb Plagede longueur réglable des pieds de support : 1,6 à 2,45 mVentilateur de ventilation portable axial, détecteur multi-gaz po

	Articles	Description
1	Nom	Kit de trépied pour espaces confinés
2	Modèle	HXRT-05
3	Paramètre	Capacité de charge personnelle MAX (haut et bas)7 lbEffort de traction latéral 1 200 lbPlage de longueur réglable des pieds de support à 2,15 m
