Produkttyp	Stativ-Kit für beengte Räume
Marke	Vevor
Modell	HXRT-10
Maximale Belastbarkeit (Person)	397 lb (oben und unten)
Seitliche Zugkraft	2 600 lb
Einstellbereich der Füße	1,6 bis 2,45 m
Enthaltenes Zubehör	Tragbarer axialer Lüfter, Multigas-Detektor, Handwinde (2 600 lb), Absturzsicherung 10 m, Kette 4 mm x 7,5 m, Sicherheitsgurt, rutschfeste Fußpolster
Verwendungszweck	Rettungseinsätze in beengten Räumen (Kanäle, Schächte, Kabinen, Elektrik, Telekommunikation)
Material	Stahl (Beine 48x48 mm, Außen- und Innenrohr)
Farbe	Rot (Zylinder)
Wartung	Reinigung mit milder Seife oder warmem Wasser, Desinfektion mit 70%igem Ethanol, natürliche Trocknung
Inspektionshäufigkeit	Mindestens einmal alle drei Monate durch qualifiziertes Personal
Sicherheit	Verwendung durch eine Person, maximale Last nicht überschreiten, vor jeder Verwendung prüfen, nicht in chemischer Umgebung verwenden, Montage- und Installationsanweisungen befolgen
Normen	Rettungshebevorrichtung der Klasse A
Garantie	Elektronische Garantieurkunde über www.vevor.com/support

Häufig gestellte Fragen - HXRT-10 Vevor

Wie montiere ich das Stativ HXRT-10?

Nehmen Sie das Stativ aus der Tasche, entfernen Sie den Positionierbolzen und stellen Sie das Innenrohr auf die gewünschte Position ein. Wiederholen Sie dies für alle drei Beine, heben Sie dann das Stativ an und spreizen Sie die Beine bis zur maximalen Position. Stellen Sie sicher, dass alle Schrauben festgezogen sind.

Wie installiere ich die Handwinde?

Lösen Sie die Mutter mit einem Gabelschlüssel, setzen Sie den Griff auf die Winde und ziehen Sie die Mutter fest. Stecken Sie den Befestigungsbolzen in das Loch der Montageplatte und ziehen Sie die Schrauben an, um die Winde zu fixieren. Ziehen Sie die Schrauben der Platte mit einem Gabelschlüssel fest.

Was ist die maximale Tragfähigkeit des Stativs HXRT-10?

Die maximale persönliche Tragfähigkeit beträgt 397 lb (oben und unten). Die seitliche Zugkraft beträgt 2 600 lb. Überschreiten Sie diese Grenzen niemals.

Kann das Stativ zum Heben von Lasten verwendet werden?

Nein, die Winde ist nur für die Personenrettung vorgesehen, nicht zum Heben von Lasten. Sie muss als fester Aufhängepunkt verwendet werden.

Welches Zubehör ist im Modell HXRT-10 enthalten?

Das Kit umfasst einen tragbaren axialen Lüfter, einen Multigas-Detektor, eine Handwinde von 2 600 lb, eine Absturzsicherung von 10 m, eine Kette von 4 mm x 7,5 m, einen Sicherheitsgurt, rutschfeste Fußpolster und eine rote Kappe.

Wie pflege ich das Stativ nach Gebrauch?

Reinigen Sie es mit mildem Reinigungsmittel oder warmem Wasser, um Schmutz zu entfernen, desinfizieren Sie es mit 70%igem Ethanol auf einem Tuch und lassen Sie es an der Luft natürlich trocknen. Vermeiden Sie direkte Erhitzung.

Wie oft sollte das Stativ überprüft werden?

Eine regelmäßige Inspektion sollte mindestens einmal alle drei Monate durch qualifiziertes Personal gemäß den Herstelleranweisungen für regelmäßige Inspektionen durchgeführt werden.

Welche Nutzungsbedingungen sollte ich vermeiden?

Vermeiden Sie längere Exposition gegenüber Chemikaliengasen (Korrosion), benutzen Sie es nicht auf instabilen Oberflächen ohne Verankerung mit Ketten, überlasten Sie es nicht und verwenden Sie die Ausrüstung nicht, wenn sie beschädigt ist oder nach einem Sturz.

Kann ich Teile des Stativs ersetzen?

Dieses Produkt ist ein komplettes System, es sollten keine Teile nach Belieben ausgetauscht werden. Bei Schäden kontaktieren Sie den Vevor-Support über www.vevor.com/support.

Wie lagere ich das Stativ?

Lagern Sie es an einem trockenen Ort, fern von scharfen Kanten, Vibrationen und ultravioletter Zersetzung. Stellen Sie sicher, dass alle Teile vor der Lagerung trocken sind. Befolgen Sie die Anweisungen für Präzision und Umgebung.

BEDIENUNGSANLEITUNG HXRT-10 Vevor

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

Zertifikat für technischen Support und E-Garantie www.vevor.com/support

STATIV-KIT FÜR BEENGTE PLATZVERHÄLTNISSE BENUTZERHANDBUCH

MODELL: HXRT-06/HXRT-07/HXRT-08 HXRT-09/HXRT-10/HXRT-05

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel zu spielen.
2. Nur bestimmungsgemäß verwenden.
3. Überschreiten Sie niemals die Tragfähigkeit des Stativ-Kits für beengte Räume.
4. Das HXRT-Rescue-Stativ eignet sich für Kanalisationsarbeiten und begrenzte Räume, einschließlich Mannlöcher, Eimer, Kabinen, Strom- und Telekommunikations- und andere Arbeiten, um herabstürzende Anforderungen zu verhindern. Das Stativ wird mit einer Handwinde verwendet, um Rettungseinsätze schnell und sicher durchzuführen. Dieses Gerät ist nur für eine Person bestimmt.
5. Bevor Sie dieses Gerät für Absturzsicherungs- und Rettungshubzwecke verwenden, lesen Sie bitte die Anweisungen sorgfältig durch und verwenden Sie sie sorgfältig.
6. Bitte bewahren Sie die Anleitung sorgfältig auf und lesen Sie sie bei Bedarf jederzeit durch.

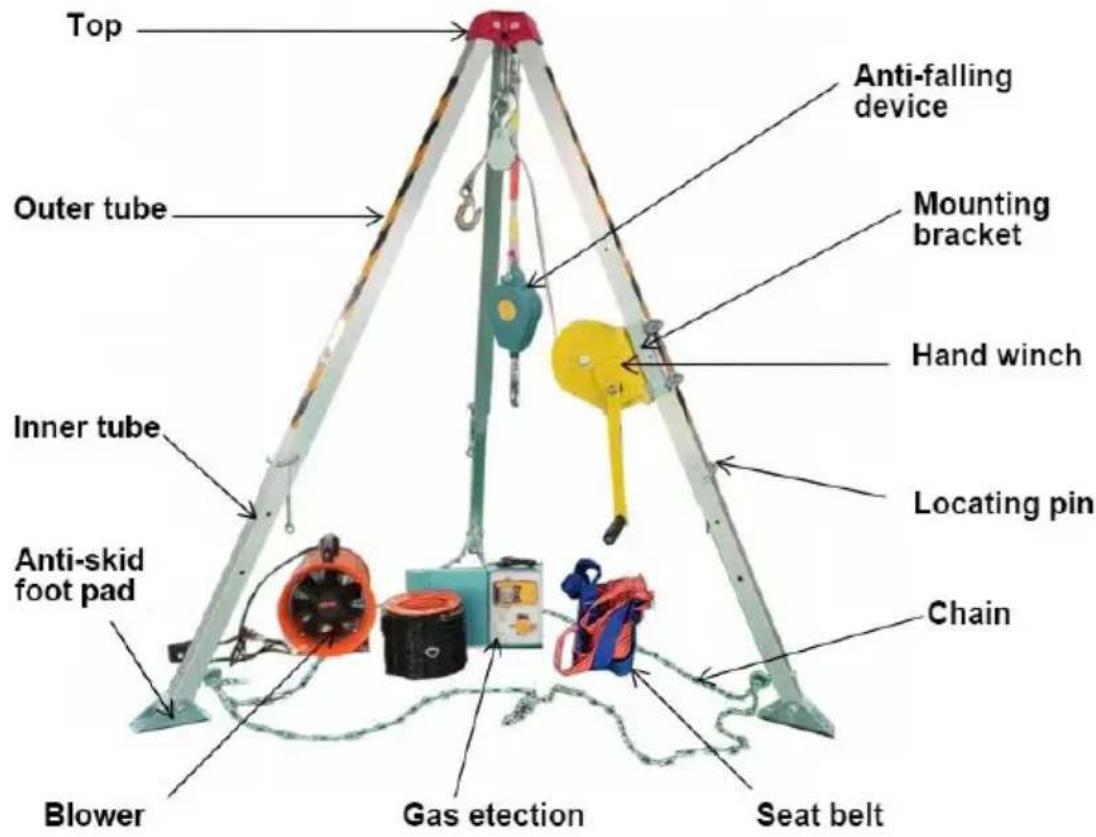

Stativmontage:

(In diesem Abschnitt werden nur die Komponentennamen beschrieben. Die tatsächliche Konfiguration hängt vom jeweiligen Modell ab.)

- Oben: Roter Zylinder

(Zeigt nur das Modell an, nicht die Tragfähigkeit des Stativs)

• Montagehalterung: Die Handwinde wird an der Halterung montiert

- Absturzsicherung: 10 m

· 48x48mm Bein: Außenrohr: Größe: 48x48mm

· Fuß: Innenrohr: Größe: 42*42 mm

· Rutschfestes Fußpolster: rutschfeste Gummiunterseite aus Stahl

· Kette: 4 mm x 7,5 m

· Fixierstifte · Sicherheitsgurte - Gebläse · Gasmelder

1. Überprüfen Sie die Konsistenz der Produktidentifikation.
2. Überprüfen Sie lose Schrauben, verbogene oder beschädigte Teile. Es sollten vollständige und festsitzende Schrauben und Nieten vorhanden sein.
3. Überprüfen Sie, ob die Bestellung verbogen, außergewöhnlich gut oder anderweitig beschädigt ist.
4. Überprüfen Sie die Beine und Füße auf Verformung, Risse oder Beschädigungen.
5. Prüfen Sie, ob die Kette verzogen, gerissen oder beschädigt ist.

[B] Handwinde & Drahtseil & Stütze

1. Überprüfen Sie die Konsistenz der Produktidentifikation.
2. Überprüfen Sie die Schrauben, verbogene oder beschädigte Teile. Es sollten vollständige und festsitzende Schrauben und Nieten vorhanden sein.
3. Überprüfen Sie den Haken auf Beschädigungen, Korrosion oder andere Schäden.
4. Überprüfen Sie, ob das Drahtseil Schnitt-, Knick-, Korrosions-, chemische Kontaktbereiche oder starke Verschleißbereiche aufweist.
5. Überprüfen Sie, ob die Halterung und die Winde verdreht, gerissen oder beschädigt sind.

WARTUNG

1. Halten Sie sich strikt an die folgenden Anweisungen und achten Sie darauf, dass das Gerät nicht beeinträchtigt wird.
2. Verwenden Sie professionelle Reinigungsmittel; Bei milder Seife mit neutralem pH-Wert oder warmem Wasser sollte die Ausrüstung vorgereinigt werden, um Schmutz (Bandteile) oder Ablagerungen (Drahtseilteile) zu entfernen.
3. Wischen Sie die Desinfektionsausrüstung mit einem Tuch oder Schwamm mit 70 %igem Ethanol ab.

BETRIEB UND VERWENDUNG

A. Installationsverfahren für das Stativ

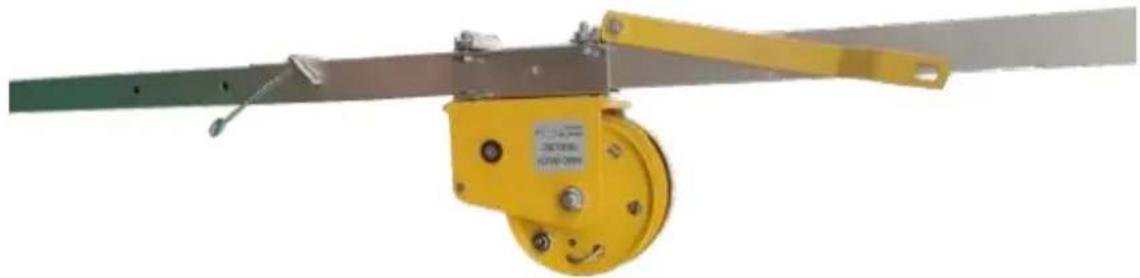

1. Nehmen Sie das Stativ aus der Tasche.

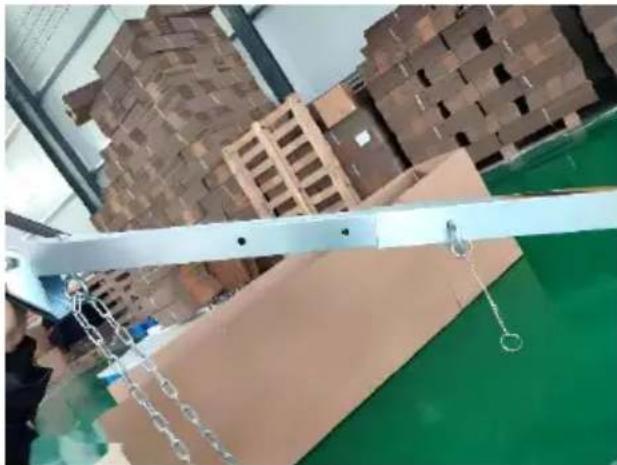

1. Ziehen Sie den Fixierbolzen heraus und ziehen Sie das Innenrohr in die richtige Position heraus.

1. Wiederholen Sie die oben genannten Schritte an den anderen beiden Beinen und ziehen Sie das Innenrohr in die entsprechende Position heraus.

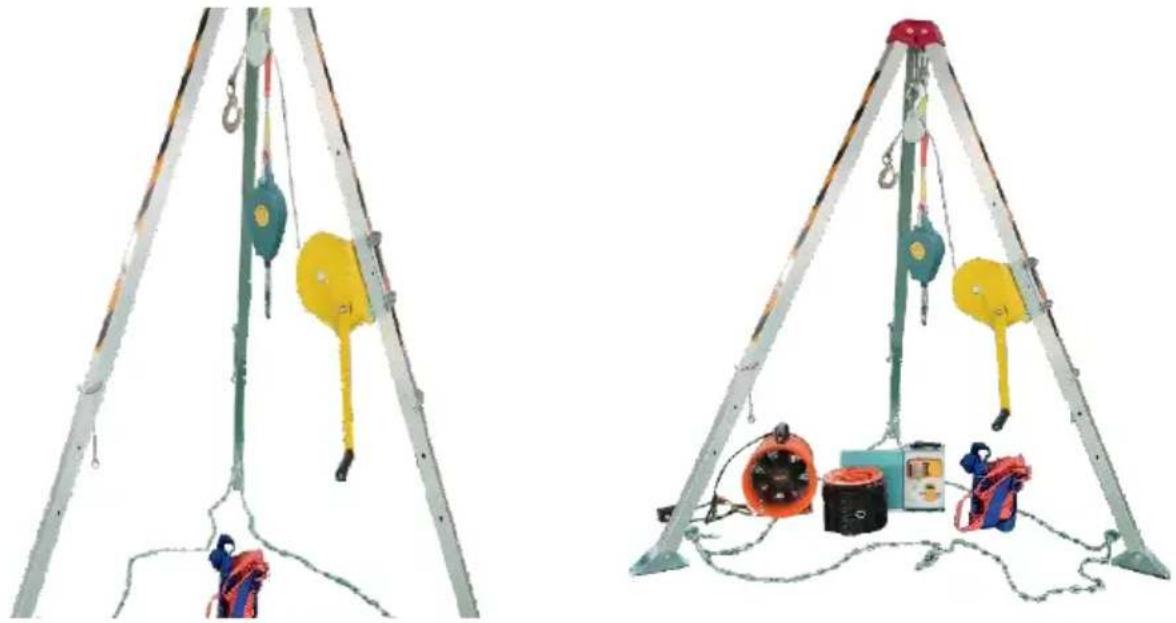

1. Heben Sie das Stativ an und bewegen Sie jeden Fuß nach außen in die maximale Position.

D. Windeninstallationsverfahren

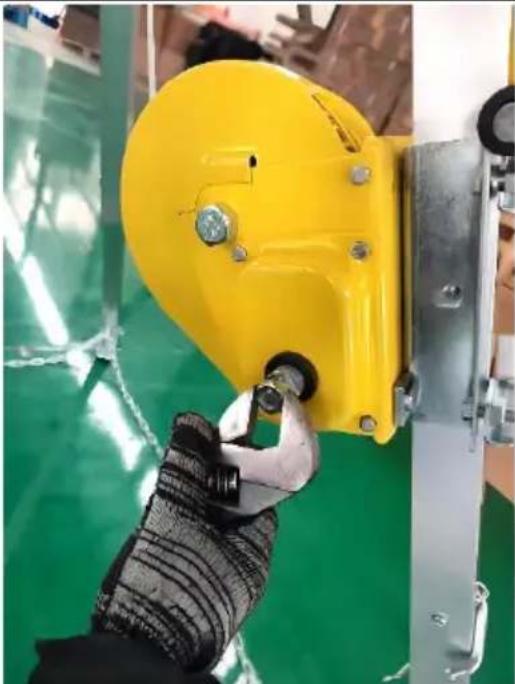

1.Schrauben Sie die Mutter mit einem Gabelschlüssel ab.

2.Setzen Sie den Griff oben auf ziehen Sie die Mutter fest.

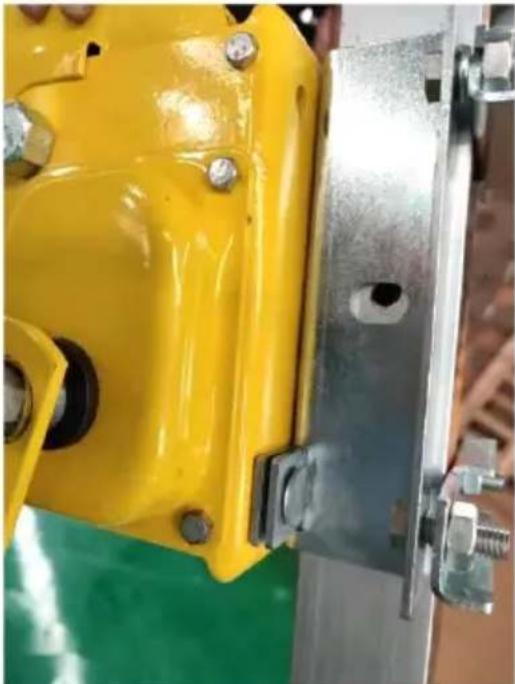

Befestigungsbolzen der

Montageplatte in das

Befestigungsloch der Montageplatte und ziehen Sie die Schrauben fest, um die Handwinde zu befestigen.

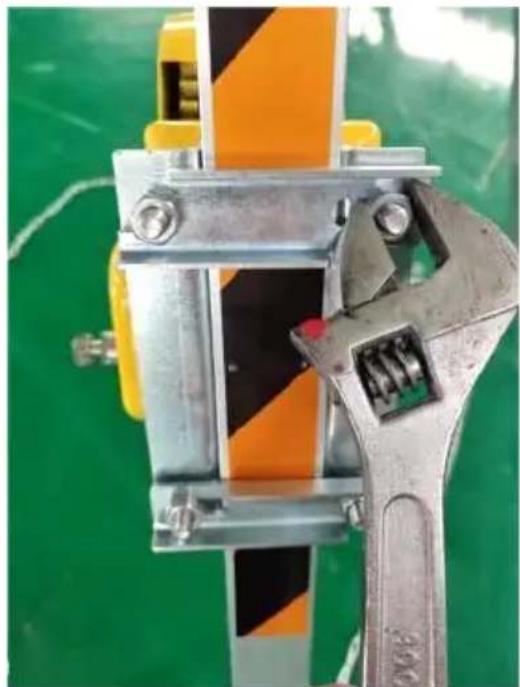

1. Ziehen Sie die Schrauben an der Windenmontageplatte mit einem Gabelschlüssel fest.

1. An Ganzkörper-Sicherheitsgurte und Absturzsicherungen anschließen. Drehhaken an Winden oder Aufhängepunkt-Drehringgeräten.
2. Arbeitsumgebung

Bezüglich Gefahren, die die Leistung von Geräten beeinträchtigen können, müssen die entsprechenden Sicherheitsvorkehrungen beachtet werden, wie z. B. der Einfluss von Temperatur und scharfen Kanten, chemische Reagenzien, elektrische Leitfähigkeit, Schneiden, Verschleiß, Zersetzung durch ultraviolette Strahlung und andere klimatische Bedingungen.

1. Rettungshub

Rettungshebegerät der Klasse A. Das Rettungshebegerät kann nur in ungehinderten Hebevorgang verwendet werden und sollte nicht verwendet werden, wenn Hindernisse gefährlich sind.

Wenn Sie diese Ausrüstung für Rettungszwecke verwenden, besteht die richtige Methode darin, die Befestigungsvorrichtung der Anhängerkupplung am D-Ring am vorderen Ende des Sicherheitsgurts zu befestigen.

4. Hebezeug und festes Aufhängepunktgerät.

Warnung: Das Hebezeug dient ausschließlich der Hebefunktion für Rettungszwecke, nicht zum Heben von Lasten.

Warnung!

Vor Gebrauch

1. Es muss von Personen verwendet werden, die es richtig verwenden können, und der Benutzer muss bei guter Gesundheit sein, bevor er mit diesem Vorgang beginnt.
2. Stellen Sie das Stativ nicht für längere Zeit in eine Umgebung mit chemischen Gasen, da dies zur Korrosion von Metallteilen führen kann.
3. Das Stativ darf nur von einer Person verwendet werden und darf nicht überlastet werden.
4. Gerätekombinationen, deren Sicherheitsleistung durch andere Geräte beeinträchtigt wird oder die mit anderen Sicherheitsgeräten in Konflikt geraten, sind nicht zulässig.
5. In den folgenden Fällen erfolgt der sofortige Widerruf des Gerätes:

1) Es bestehen Zweifel an den sicheren Einsatzbedingungen. 2) Die Funktion der sicheren Verwendung ist zweifelhaft. 3) Es ist heruntergefallen und kann bis zur Bestätigung durch qualifiziertes Personal nicht mehr verwendet werden. 6. Vor jeder Nutzung muss sichergestellt werden, dass der Benutzer am Arbeitsplatz ausreichend Freiraum hat, damit dieser im Falle eines Sturzes nicht mit dem Boden oder anderen Hindernissen im Fallweg kollidiert. 7. Während des Rettungsvorgangs sollte jederzeit direkter oder indirekter Sichtkontakt oder eine andere Kommunikationsmöglichkeit mit den Rettern bestehen. 8. Während der Installation; Wenn der Aufhängepunkt verformt oder beschädigt ist, verwenden Sie ihn bitte nicht mehr. 9. Bei Arbeiten auf unebenem Boden sollte das Stativ mit Ketten festgebunden werden, um die Kraft auszugleichen, die der Vorderseite des Stativs entgegenwirkt.

Nach Gebrauch

1. Regelmäßige Inspektionen sind erforderlich, und die Produktsicherheit hängt von der kontinuierlichen Wartung und Instandhaltung der Ausrüstung ab.
2. Wenn das Gerät nass wird, sei es beim Gebrauch oder beim Regen, sollte es auf natürliche Weise getrocknet werden und direktes Erhitzen vermieden werden.
3. Die regelmäßige Inspektion sollte mindestens einmal im Monat erfolgen.
4. Die regelmäßige Inspektion ist nur für qualifiziertes Personal geeignet und wird in strikter Übereinstimmung mit den regelmäßigen Inspektionsverfahren des Herstellers durchgeführt.
5. Bei diesem Produkt handelt es sich um ein komplettes System, und es können keine Teile nach Belieben ausgetauscht werden.
6. Lagerungsverfahren: Einschließlich aller erforderlichen Vorsichtsmaßnahmen können Umweltfaktoren oder andere Faktoren den Zustand der Teile beeinflussen, zum Beispiel: feuchte Umgebung, schräger Winkel, Vibration und UV-Zersetzung.

	Artikel	Beschreibung
1	Name	Stativ-Kit für beengte Platzverhältnisse
2	Modell	HXRT-06
3	Parameter	MAX. persönliche Tragfähigkeit (auf und ab): 397 lbs. Seitliche Zugkraft: 1200 lbs. Einstellbarer Längenbereich der Stützfüße: 1,34–2,15 m

	Artikel	Beschreibung
1	Name	Stativ-Kit für beengte Platzverhältnisse
2	Modell	HXRT-07
3	Parameter	MAX. persönliche Tragfähigkeit (auf und ab): 397 lbs. Seitliche Zugkraft: 1800 lbs. Einstellbarer Längenbereich der Stützfüße: 1,34–2,15 m
	Artikel	Beschreibung
1	Name	Stativ-Kit für beengte Platzverhältnisse
2	Modell	HXRT-08
3	Parameter	MAX. persönliche Tragfähigkeit (auf und ab): 397 lbs. Seitliche Zugkraft: 2600 lbs. Einstellbarer Längenbereich der Stützfüße: 1,6–2,45 m

	Artikel	Beschreibung
1	Name	Stativ-Kit für beengte Platzverhältnisse
2	Modell	HXRT-09
3	Parameter	MAX. persönliche Tragfähigkeit (auf und ab): 397 lbs.Seitliche Zugkraft: 2600 lbs.Einstellbarer Längenbereich der Stützfüße: 1,6–2,45 mAxialer tragbarer Ventilator, tragbarer Multigasdetektor

	Artikel	Beschreibung
1	Name	Stativ-Kit für beengte Platzverhältnisse
2	Modell	HXRT-10
3	Parameter	MAX. persönliche Tragfähigkeit (auf und ab): 397 lbs.Seitliche Zugkraft: 2600 lbs.Einstellbarer Längenbereich der Stützfüße: 1,6–2,45 mAxialer tragbarer Ventilator, tragbarer Multigasdetektor

	Artikel	Beschreibung
1	Name	Stativ-Kit für beengte Platzverhältnisse
2	Modell	HXRT-05
3	Parameter	MAX. persönliche Tragfähigkeit (auf und ab): 397 lbs. Seitliche Zugkraft: 1200 lbs. Einstellbarer Längenbereich der Stützfüße: 1,34–2,15 m
