Type de produit	Bras de charge pour palans (jib crane)
Modèle	HHDB-300/600KG
Charge maximale	600 kg (bras à 700 mm) / 300 kg (bras à 1100 mm)
Rotation	180°
Matériau	Acier durable
Longueur de bras réglable	700 mm (max charge 600 kg) ou 1100 mm (max charge 300 kg)
Utilisation recommandée	Ateliers, garages, centres commerciaux, quais
Installation murale	Nécessite 8 vis d'expansion (non fournies)
Entretien	Nettoyer avec un chiffon sec après usage ; vérifier régulièrement les boulons ; appliquer un inhibiteur de rouille
Sécurité	Vérifier l'état général avant chaque utilisation ; ne pas se tenir dans le rayon de rotation ; ne pas transporter de personnes
Accessoires inclus	Culbuteur, bras d'extension, biellette de liaison, moulages de verrouillage, rondelles, palier, boulons, goupilles fendues, manuel
Garantie	Assistance technique et certificat de garantie électronique sur www.vevor.com/support
Pays de fabrication	Chine

FOIRE AUX QUESTIONS - HHDB-300/600KG Vevor

Quelle est la capacité de charge maximale de ce bras de charge ?

La capacité maximale est de 600 kg lorsque le bras est réglé à 700 mm, et de 300 kg lorsque le bras est réglé à 1100 mm. Respectez toujours ces limites pour éviter tout accident.

Comment installer le bras de charge sur un mur ?

Fixez le support mural (non inclus) avec 8 vis d'expansion adaptées à votre mur. Assurez-vous que le mur peut supporter la charge. Suivez les étapes du manuel : installez les moulages de verrouillage, puis le culbuteur et le bras. Serrez tous les boulons après réglage.

Quel type de palan électrique puis-je utiliser avec ce bras ?

Pour une longueur de bras de 700 mm, utilisez un palan électrique de 2200 lb (environ 1000 kg). Pour 1100 mm, utilisez un palan de 440 à 1800 lb (200 à 820 kg). Adaptez le palan à la capacité de charge du bras.

Le bras peut-il pivoter ?

Oui, le bras de charge peut pivoter à 180° grâce au culbuteur, offrant une grande flexibilité de travail. Veillez à ce que personne ne se tienne dans le rayon de rotation pendant le fonctionnement.

Comment entretenir le bras pour prolonger sa durée de vie ?

Après chaque utilisation, nettoyez-le avec un chiffon sec. Vérifiez régulièrement les vis et les connexions. Appliquez un inhibiteur de rouille périodiquement pour éviter la corrosion.

Que faire si une pièce est endommagée ?

N'utilisez pas l'outil s'il est endommagé. Contactez le support technique via www.vevor.com/support pour obtenir des pièces de rechange ou une assistance. Ne tentez pas de réparations non autorisées.

Le bras est-il adapté pour une utilisation en extérieur ?

Le bras est en acier et peut être utilisé en extérieur, mais il est recommandé de le protéger de l'humidité et d'appliquer un inhibiteur de rouille régulièrement. Vérifiez l'état après chaque utilisation en extérieur.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse pour les vis d'expansion, de clés pour serrer les boulons M12, et éventuellement d'un niveau à bulle pour un alignement correct. Les vis d'expansion ne sont pas fournies.

Puis-je utiliser le bras sans support mural ?

Non, le bras doit être fixé solidement à un mur capable de supporter la charge. Le support mural (non inclus) est indispensable pour la sécurité. Ne l'utilisez jamais sans fixation.

Comment régler la longueur du bras ?

Vous pouvez choisir entre 700 mm ou 1100 mm en fixant le bras d'extension dans l'un des trous prévus. Référez-vous au schéma d'installation étape 7 du manuel. La capacité de charge change en fonction de la longueur.

MODE D'EMPLOI HHDB-300/600KG Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

BRAS DE CHARGE POUR PALANS

Modèle : HHDB-300/600KG

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

BRAS DE CHARGE POUR PALANS

Modèle : HHDB-300/600KG

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

1. ANERTISSEMENT!

Veuillez lire attentivement ces informations avant d'utiliser le produit pour vous assurer Votre sécurité.

1. Le bras comprend une boucle stable et un support de fondation, doté d'un forte capacité de charge de 600 kg.
2. Le culbuteur peut pivoter à 180 degrés, ce qui permet à la flèche de fonctionner de manière plus flexible avec une large plage de fonctionnement et une efficacité de travail élevée.

3. Lorsque le produit fonctionne ou tourne, personne n'est autorisé à se tenir debout dans le rayon de rotation de ce produit pour éviter les blessures.

4. Le bras pivotant du palan est doté d'une technologie de moulage intégrée et est solide dans le matériau. Et il est durable et pas facile à déformer.

5. La tige Fix peut être fixée directement sur le mur. En raison de la stabilité de la support triangulaire et plaque d'acier épaissie, il est stable pour une efficacité opération.

6. N'utilisez pas l'outil s'il est endommagé pour éviter de graves dommages. défaillance de l'outil.

(1) Vérifiez l'état général du produit avant chaque utilisation.
les fils sont-ils endommagés ? Les soudures sont-elles cassées ? Y a-t-il des lacunes dans les pièces?
(2) Soyez prudent lors du dépannage et résolvez tous les problèmes avant utilisation.

1. Les procédures non spécifiées dans ce manuel doivent être effectuées par personnel qualifié.

2. Il s'agit d'un accessoire du palan électrique. Il est interdit de transporter des personnes sur le palan électrique ou sur ce bras de support

Lisez et suivez les instructions pour une utilisation en toute sécurité. Conservez ce manuel pour référence.

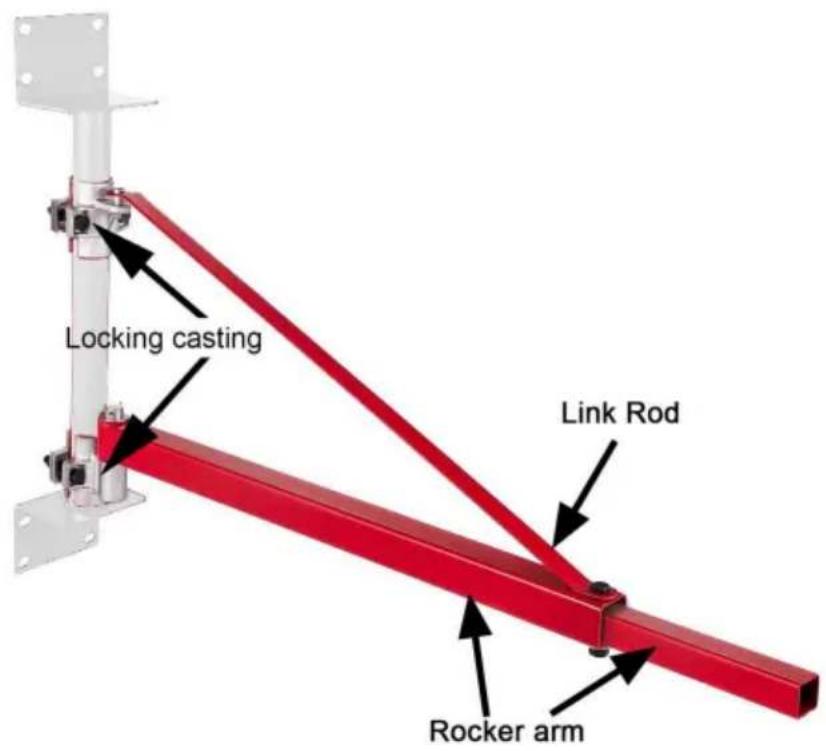

2. Description du produit

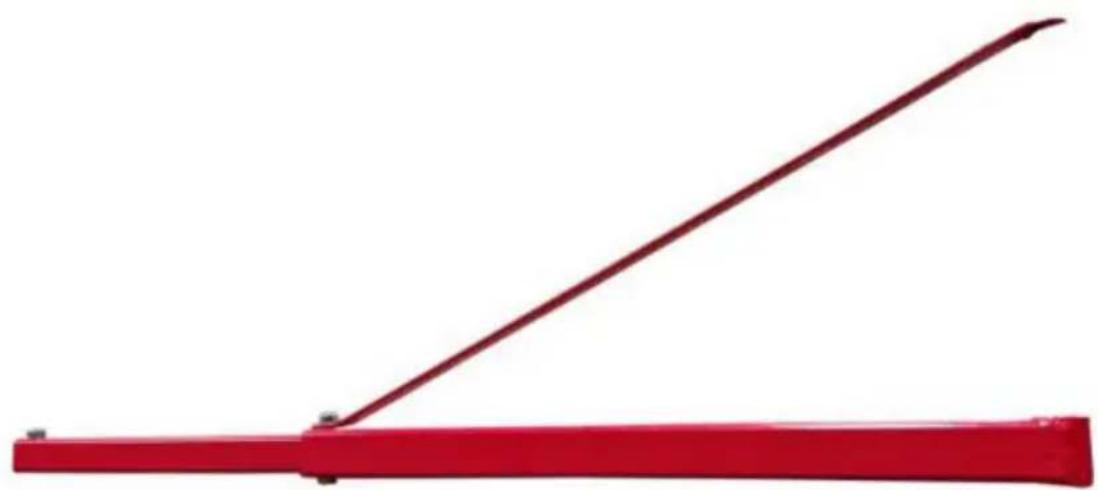

Ce bras de support est fabriqué en acier durable avec une forte capacité de charge.

La structure triangulaire stable le rend solide et fiable, et la durée de vie est

long. Fixé par la plaque d'acier épaisse et les boucles, il est fiable à l'usage.

Le bras de support peut pivoter à 180° et la flèche est flexible. Ce monte-charge de garage

Le bras est facile à installer et parfait pour les ateliers, les garages, les centres commerciaux, les quais et autres scènes de levage de marchandises connexes.

3. Paramètre du produit

1. Nom : Bras de charge pour palans
2. Modèle : HHDB-300/600KG
3. Charge max.: 600 kg (bras de 700 mm); 300 kg (bras de 1 100 mm)
4. Matériau : acier

5. Rotation : 180^

6. Liste des pièces

Non.	Image	Nom	Quantité
1		Culbuteur	1
2		Bras d'extension	1
3		Biellette de liaison	1
4		Moulage de verrouillage 1	1
5		Moulage de verrouillage 2	2
6		Moulage de verrouillage 3	1
7		Grande rondelle	1
8		Palier	1
9		Boulons (M12x70mm)	5
10		Boulons (M12x30mm)	1
11		Goupille fendue	2
12		Manuel d'utilisation	1

5. Étapes d'installation

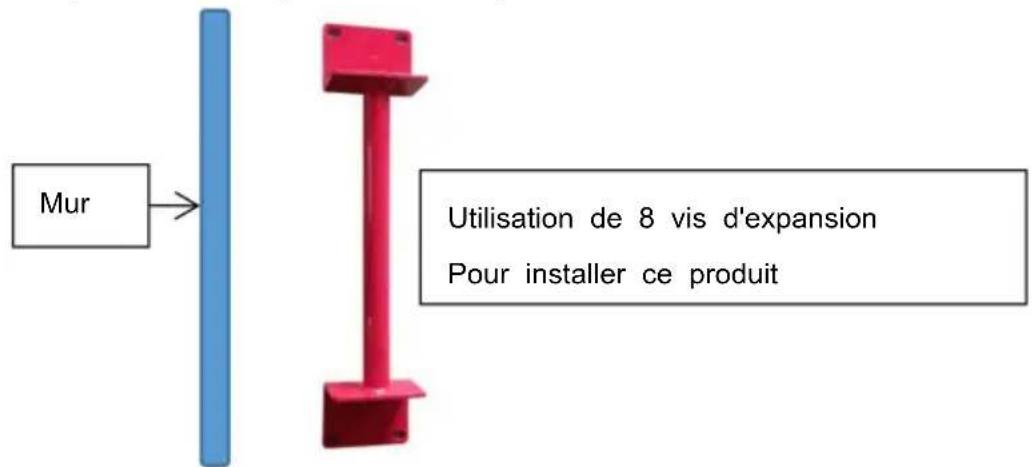

Étape 1 - Installez le support mural sur le mur et fixez-le avec les vis d'expansion

appropriées. Utilisez les bons outils pour vous assurer que le bras de support est fermement serré.

Veuillez noter que les vis d'expansion ne sont pas incluses dans l'emballage et doivent être achetées

séparément par le client.

Attention : le mur doit répondre aux exigences de charge !

Mur Utilisation de 8 vis d'expansion Pour installer ce produit

REMARQUE : le support mural n'est pas inclus dans l'emballage et doit être acheté séparément par le client.

Étape 2 - Installez le « moulage de verrouillage ».

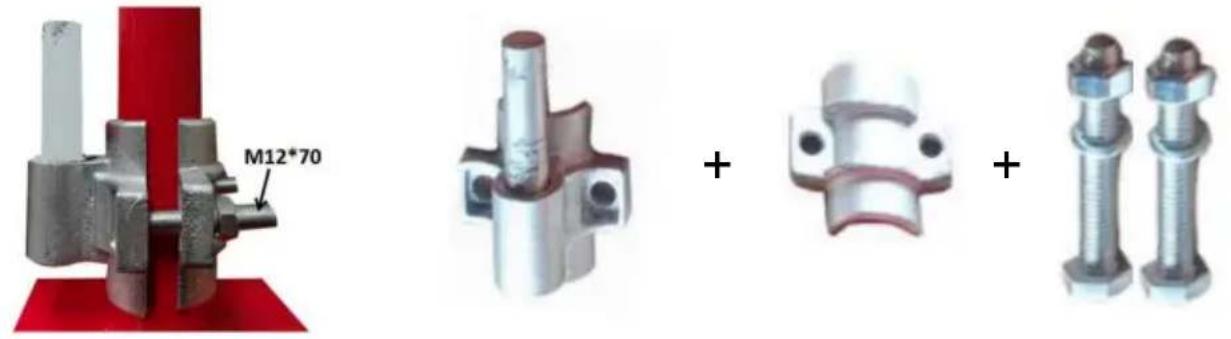

1. Installez le moulage de verrouillage inférieur.

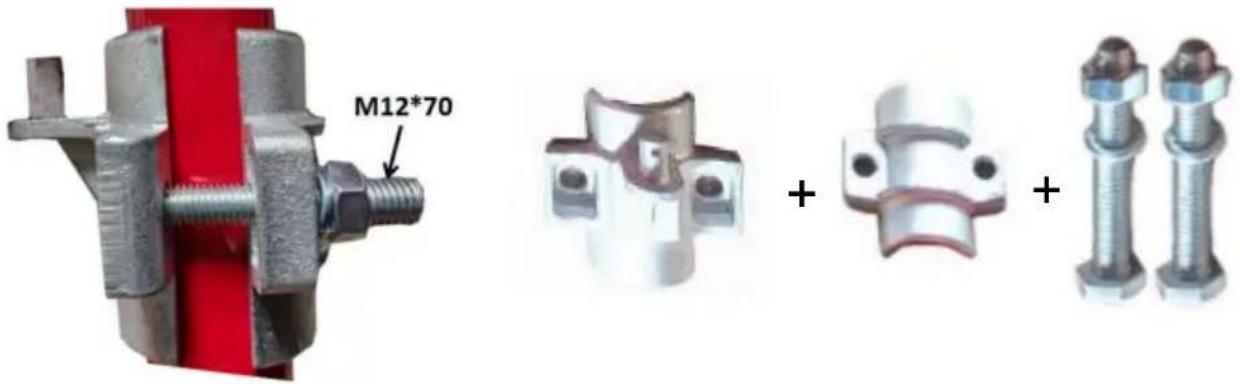

1. Installez le moulage de verrouillage supérieur.

REMARQUE : Ne serrez pas les boulons tant que toutes les pièces ne sont pas installées.

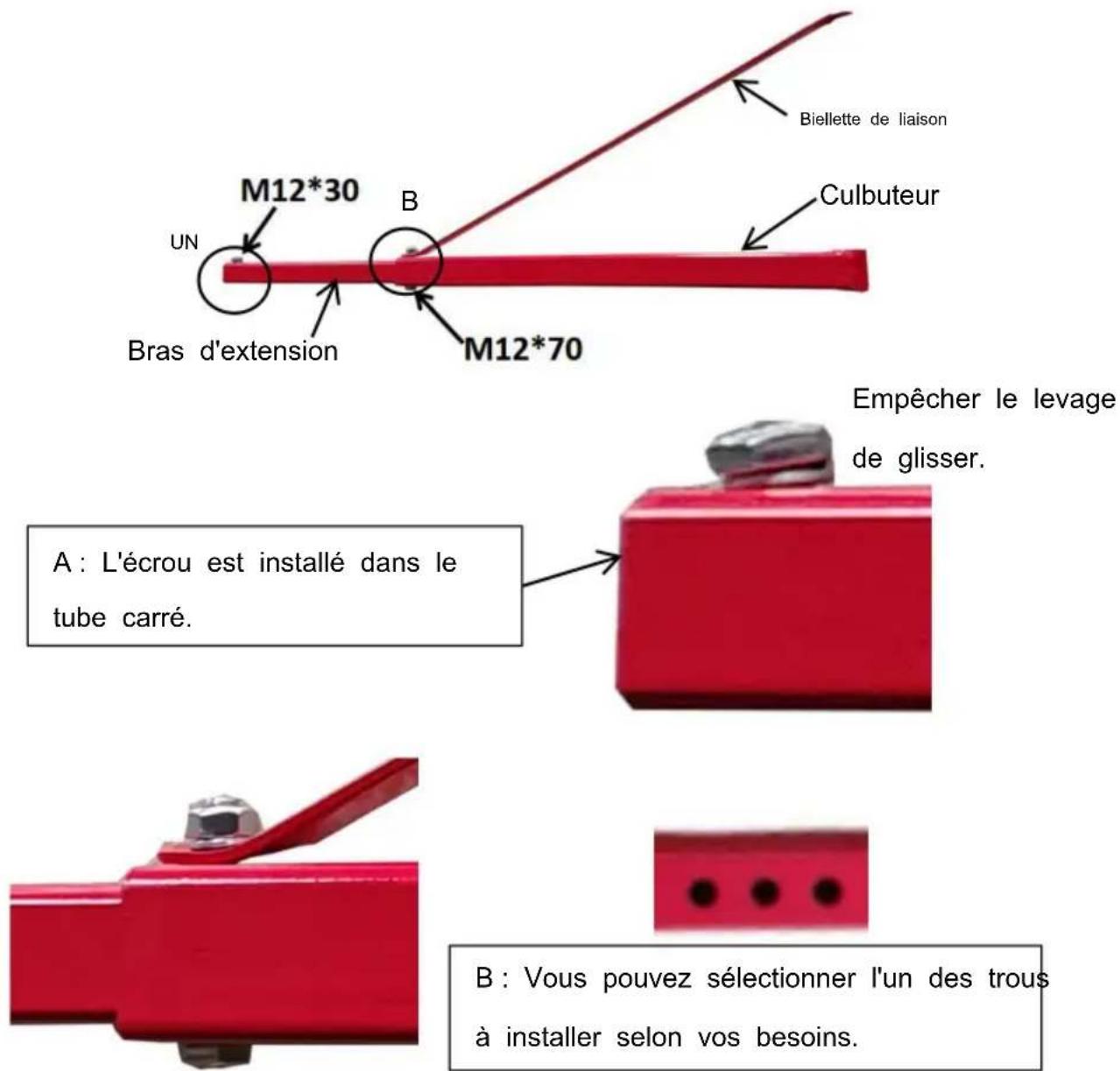

Étape 3 - Installez le « culbuteur + bras d'extension + tige de liaison ». Assurez-vous que les boulons et les écrous sont bien serrés.

M12*30 UN Bras d'extension B M12*70 Biellette de liaison Culbuteur Empêcher le levage de glisser. A : L'écrou est installé dans le tube carré. B : Vous pouvez sélectionner l'un des trous à installer selon vos besoins.

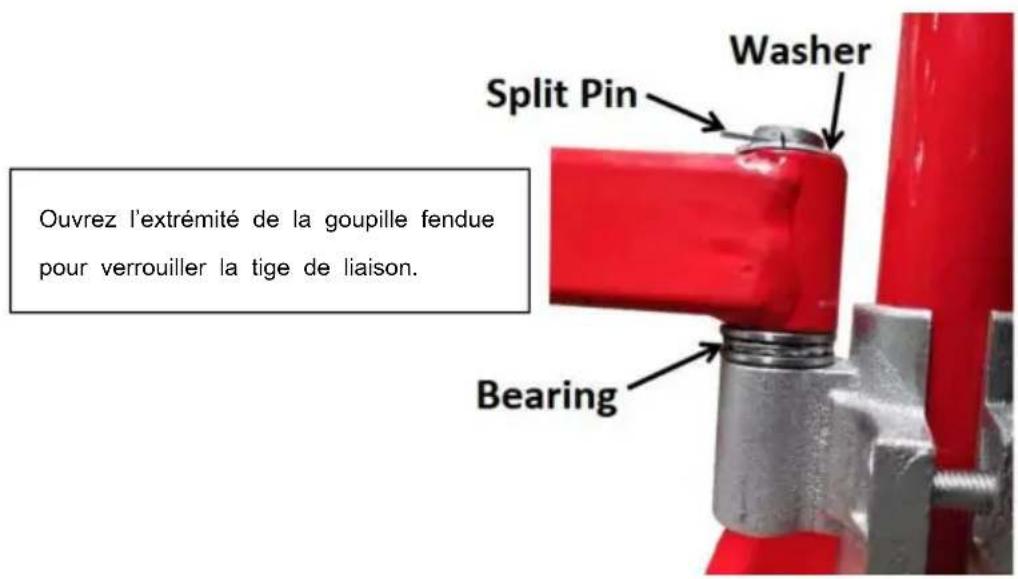

Étape 4 - Placez le roulement dans l'arbre et insérez le culbuteur dans la goupille de verrouillage inférieure, puis installez la rondelle et la goupille fendue. Après avoir installé la goupille fendue, assurez-vous d'ouvrir l'extrémité de la goupille pour confirmer que la goupille fendue ne peut pas tomber du trou de la goupille de verrouillage.

Ouvrez l'extrémité de la goupille fendue pour verrouiller la tige de liaison. Split Pin Washer Bearing

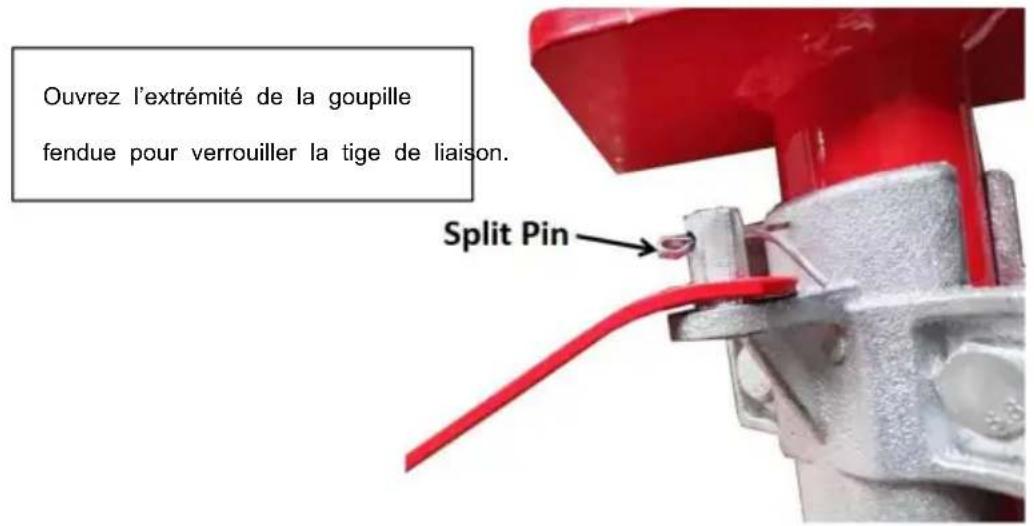

Étape 5 - Insérez le maillon dans la goupille du moulage de verrouillage supérieur, puis installez la goupille fendue.

Après avoir installé la goupille fendue, assurez-vous d'ouvrir l'extrémité de la goupille pour confirmer que la goupille fendue ne peut pas tomber du trou de la goupille de verrouillage.

Ouvrez l'extrémité de la goupille fendue pour verrouiller la tige de liaison. Split Pin

Étape 6 - Après un réglage approprié, verrouillez tous les boulons et essayez de tourner.

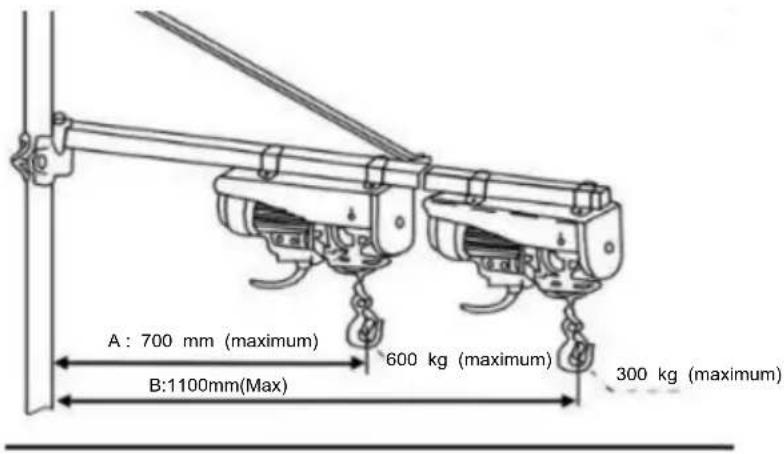

Étape 7 – Installation du palan électrique. Reportez-vous au schéma ci-dessous pour choisir l'emplacement et le palan électrique appropriés pour l'installation.

A: 700 mm (maximum) B:1100mm(Max) 600 kg (maximum) 300 kg (maximum)

Emplacement A : Capacité de charge : Max 600 kg, Bras : Max 700 mm ; Convient pour palan électrique de 2200 lb

Emplacement B : Capacité de charge : Max 300 kg, Bras : Max 1100m ; Convient aux palans électriques de 440 à 1 800 lb

6. Guide d'utilisation

1. Déballez et vérifiez qu'il n'y a pas eu de dommages dus au transport.
2. Veuillez suivre les instructions pour limiter la capacité de levage. Plus la
   la flèche indique que plus la capacité de levage est faible.
3. Assurez-vous d'utiliser la tige Fix sur une surface stable et assurez-vous de la stabilité pendant le fonctionnement.

7. Entretien

1. Après utilisation, nettoyez le bras avec un chiffon sec pour éliminer la poussière et les impuretés.
2. Vérifiez les vis et les connexions pour vous assurer qu'elles sont bien serrées.
3. Appliquez régulièrement un inhibiteur de rouille pour prolonger sa durée de vie.
