Tipo di prodotto	Braccio di carico per paranchi (gru a braccio)
Modello	HHDB-300/600KG
Carico massimo	600 kg (braccio a 700 mm) / 300 kg (braccio a 1100 mm)
Rotazione	180°
Materiale	Acciaio durevole
Lunghezza del braccio regolabile	700 mm (carico max 600 kg) o 1100 mm (carico max 300 kg)
Utilizzo consigliato	Officine, garage, centri commerciali, moli
Installazione a parete	Richiede 8 viti di espansione (non incluse)
Manutenzione	Pulire con un panno asciutto dopo l'uso; controllare regolarmente i bulloni; applicare un inibitore di ruggine
Sicurezza	Controllare le condizioni generali prima di ogni uso; non stare nel raggio di rotazione; non trasportare persone
Accessori inclusi	Bilanciere, braccio di estensione, biella di collegamento, fusioni di bloccaggio, rondelle, cuscinetto, bulloni, copiglie, manuale
Garanzia	Assistenza tecnica e certificato di garanzia elettronico su www.vevor.com/support
Paese di fabbricazione	Cina

Domande frequenti - HHDB-300/600KG Vevor

Qual è la capacità di carico massima di questo braccio di carico?

La capacità massima è di 600 kg quando il braccio è regolato a 700 mm, e di 300 kg quando il braccio è regolato a 1100 mm. Rispettare sempre questi limiti per evitare incidenti.

Come installare il braccio di carico su un muro?

Fissare il supporto a parete (non incluso) con 8 viti di espansione adatte al muro. Assicurarsi che il muro possa sostenere il carico. Seguire i passaggi del manuale: installare le fusioni di bloccaggio, poi il bilanciere e il braccio. Stringere tutti i bulloni dopo la regolazione.

Che tipo di paranco elettrico posso usare con questo braccio?

Per una lunghezza del braccio di 700 mm, utilizzare un paranco elettrico di 2200 lb (circa 1000 kg). Per 1100 mm, utilizzare un paranco da 440 a 1800 lb (200 a 820 kg). Adattare il paranco alla capacità di carico del braccio.

Il braccio può ruotare?

Sì, il braccio di carico può ruotare di 180° grazie al bilanciere, offrendo grande flessibilità di lavoro. Assicurarsi che nessuno si trovi nel raggio di rotazione durante il funzionamento.

Come mantenere il braccio per prolungarne la vita?

Dopo ogni utilizzo, pulirlo con un panno asciutto. Controllare regolarmente viti e collegamenti. Applicare un inibitore di ruggine periodicamente per evitare la corrosione.

Cosa fare se un pezzo è danneggiato?

Non utilizzare l'attrezzo se danneggiato. Contattare il supporto tecnico tramite www.vevor.com/support per ottenere ricambi o assistenza. Non tentare riparazioni non autorizzate.

Il braccio è adatto per uso esterno?

Il braccio è in acciaio e può essere utilizzato all'aperto, ma si consiglia di proteggerlo dall'umidità e di applicare un inibitore di ruggine regolarmente. Controllare le condizioni dopo ogni uso all'aperto.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un trapano per le viti di espansione, di chiavi per serrare i bulloni M12, e eventualmente di una livella a bolla per un allineamento corretto. Le viti di espansione non sono incluse.

Posso usare il braccio senza supporto a parete?

No, il braccio deve essere fissato saldamente a un muro in grado di sostenere il carico. Il supporto a parete (non incluso) è indispensabile per la sicurezza. Non utilizzarlo mai senza fissaggio.

Come regolare la lunghezza del braccio?

È possibile scegliere tra 700 mm o 1100 mm fissando il braccio di estensione in uno dei fori previsti. Fare riferimento allo schema di installazione passo 7 del manuale. La capacità di carico cambia in base alla lunghezza.

MANUALE UTENTE HHDB-300/600KG Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

BRACCIO DI CARICO PER PARANCHI

Modello: HHDB-300/600KG

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

BRACCIO DI CARICO PER PARANCHI

Modello: HHDB-300/600KG

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

1. ATTENZIONE!

Si prega di leggere attentamente queste informazioni prima di utilizzare il prodotto per garantire la tua sicurezza.

1. Il braccio è composto da una fibbia stabile e da una staffa di fondazione, caratterizzata da un elevata capacità portante di 600 kg.
2. Il bilanciere può ruotare di 180 gradi, consentendo al braccio di funzionare in modo più flessibile con un ampio intervallo operativo ed elevata efficienza lavorativa.
3. Quando il prodotto è in funzione o in rotazione, non è consentito a nessuno di sostare entro il raggio di rotazione di questo prodotto per evitare lesioni.
4. Il braccio oscillante del paranco vanta una tecnologia di fusione integrata ed è solido nel materiale. Ed è durevole e non facile da deformare.
5. L'asta Fix può essere fissata direttamente sulla parete. Grazie alla stabilità della staffa triangolare e piastra in acciaio ispessita, è stabile per un'efficienza operazione.
6. Non utilizzare l'utensile se è danneggiato per evitare gravi danni. guasto dell'utensile.

(1) Controllare le condizioni generali del prodotto prima di ogni utilizzo. Sono i fili sono danneggiati? Le saldature sono rotte? Ci sono lacune in le parti?

(2) Prestare attenzione durante la risoluzione dei problemi e risolvere tutti i problemi prima dell'uso.

1. Le procedure non specificate nel presente manuale devono essere eseguite da personale qualificato.
2. Questo è un accessorio del paranco elettrico. È vietato trasportare persone sul paranco elettrico o su questo braccio di supporto

Leggere e seguire le istruzioni per operazioni sicure. Conservare questo manuale per riferimento.

2. Descrizione del prodotto

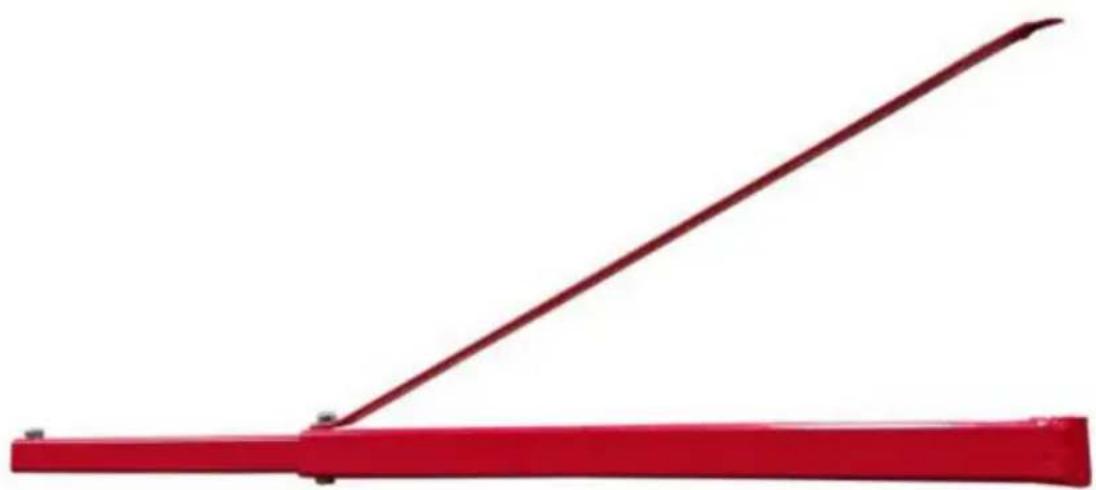

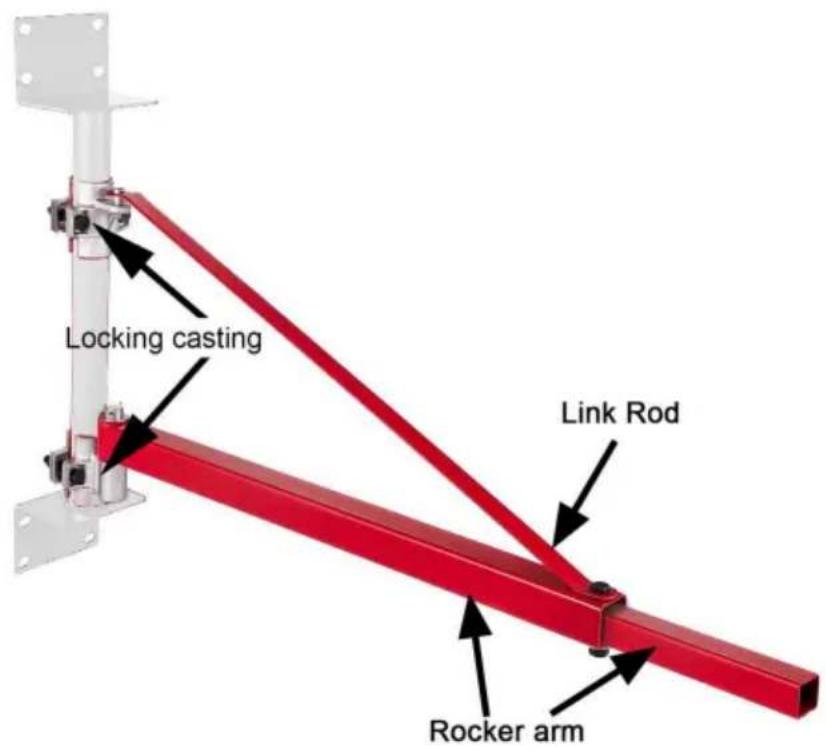

Questo braccio di supporto è realizzato in acciaio resistente con un'elevata capacità di carico La struttura triangolare stabile lo rende solido e affidabile e la durata è lungo. Fissato dalla spessa piastra in acciaio e dalle fibbie, è affidabile nell'uso.

Il braccio di supporto può ruotare di 180° e il braccio è flessibile. Questo paranco da garage Il braccio è facile da installare ed è perfetto per officine, garage, centri commerciali, banchine e altri luoghi in cui si sollevano merci.

3. Parametro del prodotto

1. Nome: Braccio di carico per paranchi
2. Modello: HHDB-300/600KG
3. Carico massimo: 600 kg (braccio da 700 mm); 300 kg (braccio da 1100 mm)
4. Materiale: acciaio

5. Rotazione: 180°

6. Elenco delle parti

NO.	Immagine	Nome	Quantità
1		Braccio oscillante	1
2		Braccio di estensione	1
3		Asta di collegamento	1
4		Fusione di bloccaggio 1	1
5		Fusione di bloccaggio 2	2
6		Fusione di bloccaggio 3	1
7		Grande lavatrice	1
8		Cuscinetto	1
9		Bulloni (M12x70mm)	5
10		Bulloni (M12x30mm)	1
11		Perno diviso	2
12		Manuale d'uso	1

5. Fasi di installazione

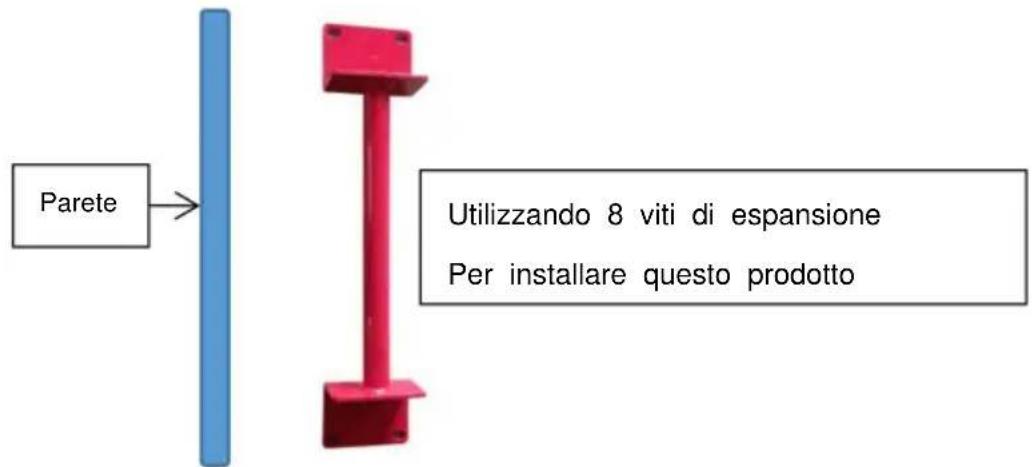

Fase 1: installare il supporto a parete sulla parete e fissarlo con le viti di espansione

appropriate. Utilizzare gli strumenti giusti per assicurarsi che il braccio di supporto sia saldamente serrato. Si prega di notare che le viti di espansione non sono incluse nella confezione e devono essere acquistate separatamente dal cliente.

Attenzione: la parete deve soddisfare i requisiti di carico!

NOTA: il supporto a parete non è incluso nella confezione e deve essere acquistato separatamente dal cliente.

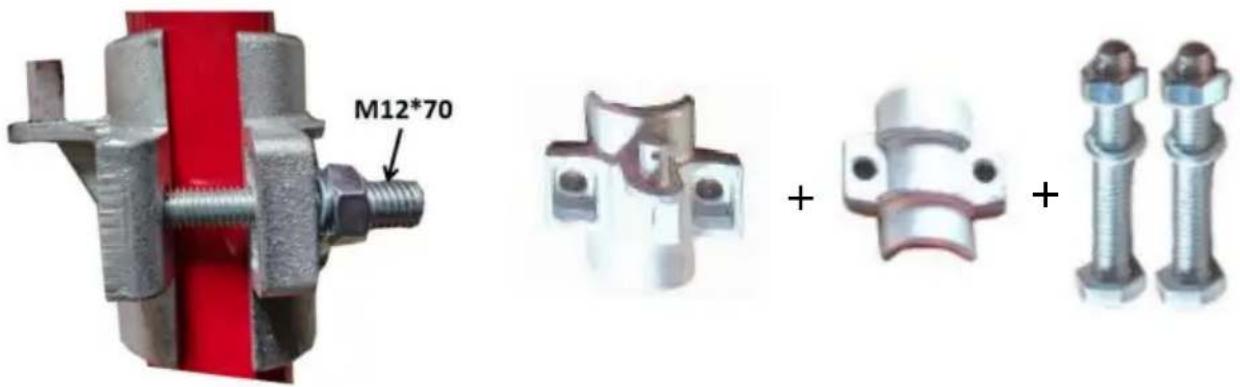

Fase 2: installare il "casting di bloccaggio".

1. Installare il fondello di bloccaggio.

1. Installare il pezzo di bloccaggio superiore.

NOTA: non serrare i bulloni finché non saranno installate tutte le parti.

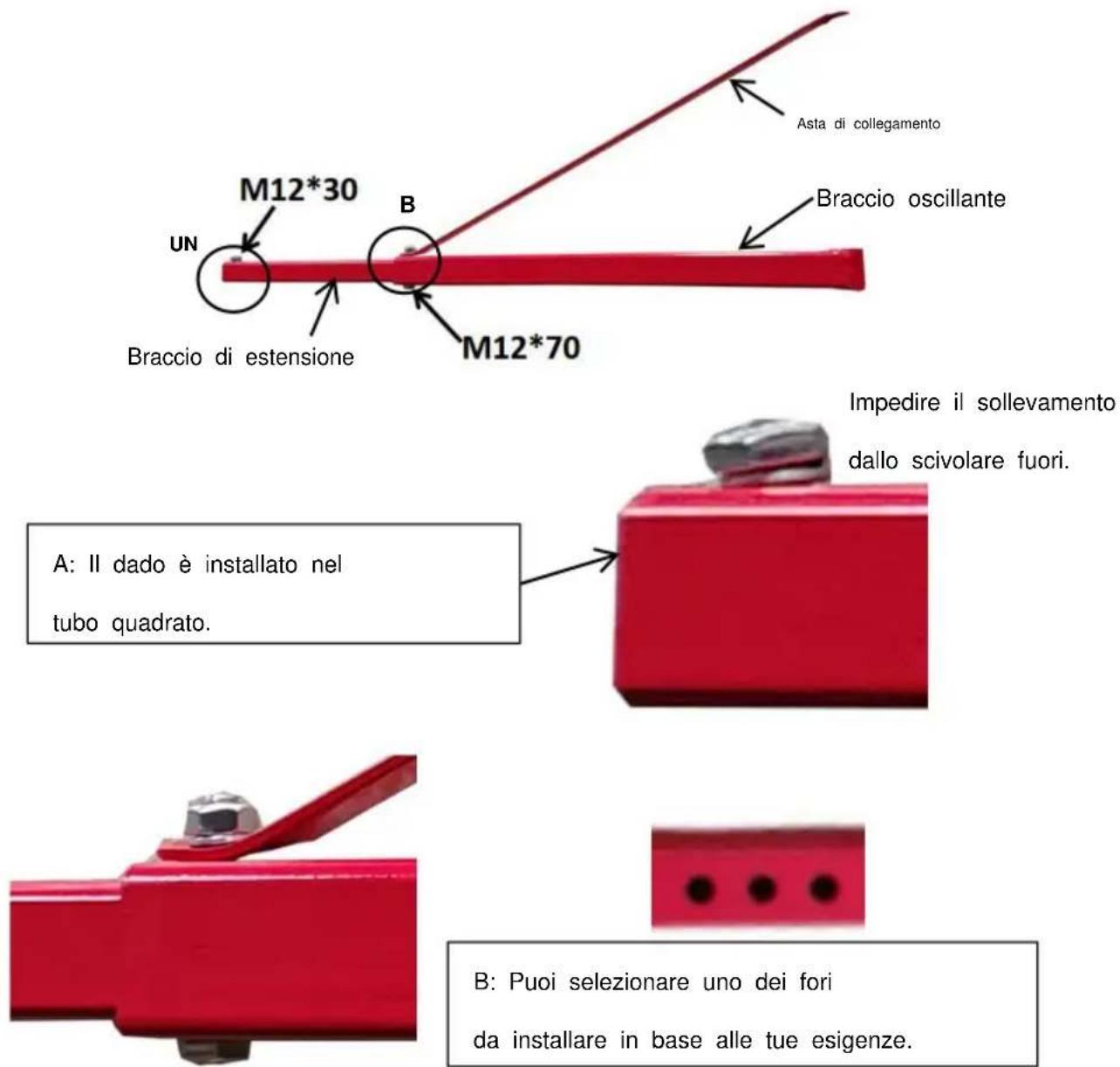

Fase 3: installare il "bilanciere + braccio di estensione+asta di collegamento". Assicurarsi che i bulloni e i dadi siano serrati.

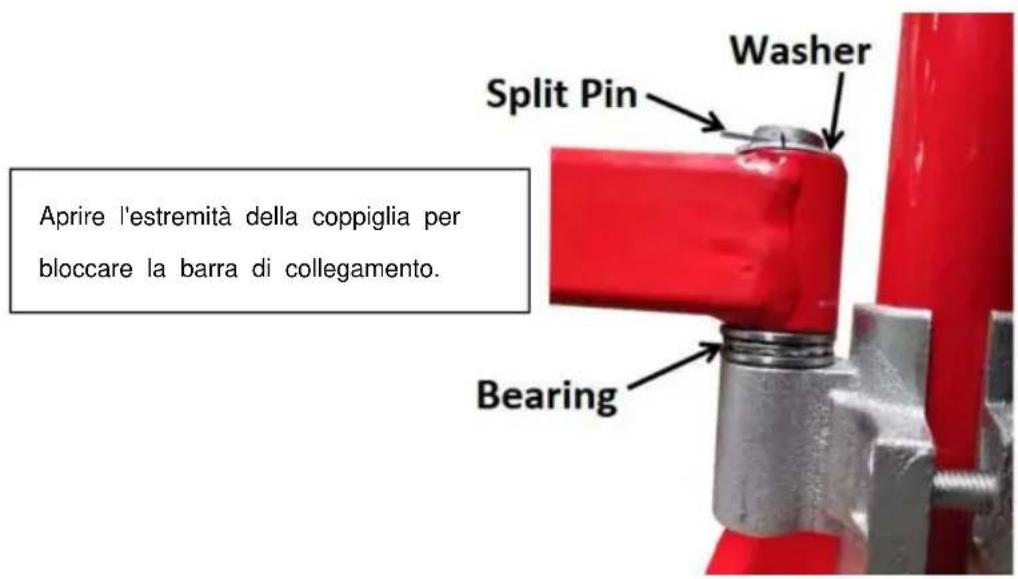

Fase 4: inserire il cuscinetto nell'albero e inserire il bilanciere nel perno di bloccaggio inferiore, quindi installare la rondella e la coppiglia. Dopo aver installato la coppiglia, assicurarsi di aprire l'estremità del perno per confermare che la coppiglia non possa cadere dal foro del perno di bloccaggio.

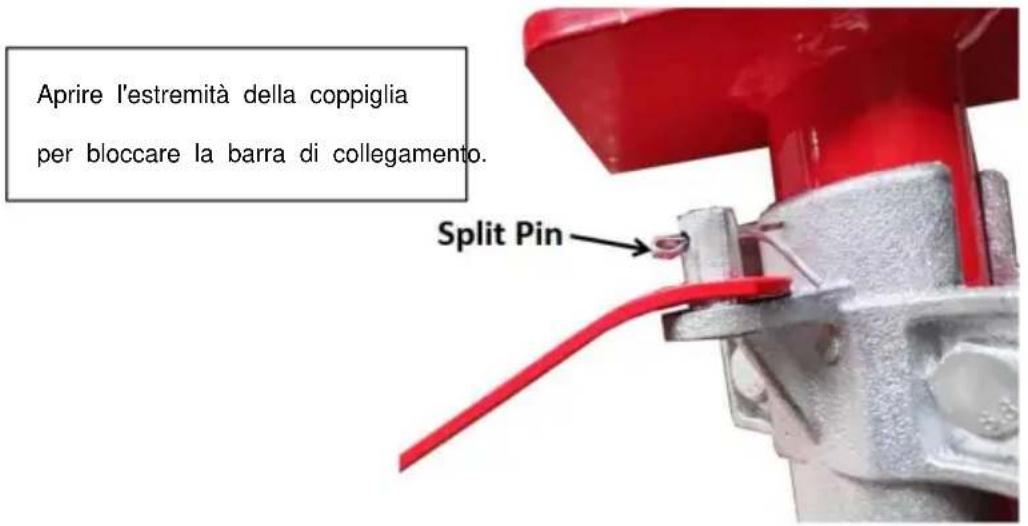

Fase 5: inserire il collegamento nel perno sul pezzo di bloccaggio superiore, quindi installare il perno diviso. Dopo aver installato il perno diviso, assicurarsi di aprire l'estremità del perno per confermare che il perno diviso non possa cadere dal foro del perno di bloccaggio.

Fase 6 - Dopo la corretta regolazione, bloccare tutti i bulloni e provare a girare.

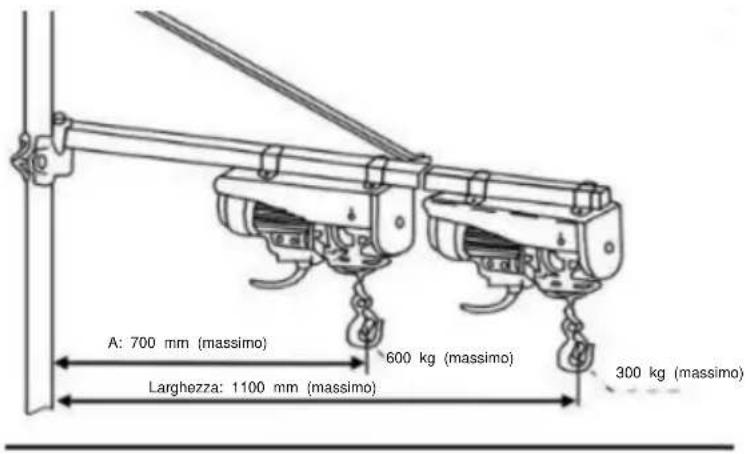

Fase 7 - Installare il paranco elettrico. Fare riferimento allo schema seguente per scegliere la posizione appropriata e il paranco elettrico per l'installazione.

Posizione A: Capacità di carico: Max600kg,

Braccio: Max 700mm;

Adatto per paranco elettrico da 2200 libbre

Posizione B: Capacità di carico: Max300kg,

Braccio: Max 1100m;

Adatto per paranchi elettrici da 440 libbre a 1800 libbre

6. Guida all'uso

1. Disimballare e controllare eventuali danni causati dal trasporto.
2. Si prega di seguire le istruzioni per limitare la capacità di sollevamento. Quanto più lontano è il La freccia indica che la capacità di sollevamento è minore.
3. Assicurarsi di utilizzare l'asta Fix su una superficie stabile e garantire la stabilità durante il funzionamento.

7. Manutenzione

1. Dopo l'uso, pulire il braccio con un panno asciutto per rimuovere polvere e impurità.
2. Controllare le viti e i collegamenti per assicurarsi che siano ben serrati.
3. Applicare regolarmente un inibitore della ruggine per prolungarne la durata.

Made in China
