HHDB-300/600KG - Wciągarka Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Wysięgnik do wciągników (żuraw słupowy)
Model	HHDB-300/600KG
Maksymalne obciążenie	600 kg (wysięgnik 700 mm) / 300 kg (wysięgnik 1100 mm)
Obrót	180°
Materiał	Trwała stal
Regulowana długość wysięgnika	700 mm (max obciążenie 600 kg) lub 1100 mm (max obciążenie 300 kg)
Zalecane zastosowanie	Warsztaty, garaże, centra handlowe, doki
Montaż na ścianie	Wymaga 8 śrub rozporowych (nie dołączone)
Konserwacja	Czyścić suchą szmatką po użyciu; regularnie sprawdzać śruby; stosować inhibitor rdzy
Bezpieczeństwo	Sprawdzać stan ogólny przed każdym użyciem; nie stać w promieniu obrotu; nie transportować osób
Dołączone akcesoria	Wahacz, wysięgnik przedłużający, łącznik, odlewy blokujące, podkładki, łożysko, śruby, zawleczki, instrukcja
Gwarancja	Pomoc techniczna i elektroniczny certyfikat gwarancji na www.vevor.com/support
Kraj produkcji	Chiny

Często zadawane pytania - HHDB-300/600KG Vevor

Jaka jest maksymalna nośność tego wysięgnika?

Maksymalna nośność wynosi 600 kg, gdy wysięgnik jest ustawiony na 700 mm, oraz 300 kg, gdy wysięgnik jest ustawiony na 1100 mm. Zawsze przestrzegaj tych limitów, aby uniknąć wypadków.

Jak zamontować wysięgnik na ścianie?

Przymocuj wspornik ścienny (nie dołączony) za pomocą 8 śrub rozporowych odpowiednich do Twojej ściany. Upewnij się, że ściana wytrzyma obciążenie. Postępuj zgodnie z instrukcją: zamontuj odlewy blokujące, następnie wahacz i wysięgnik. Dokręć wszystkie śruby po regulacji.

Jaki typ wciągnika elektrycznego mogę użyć z tym wysięgnikiem?

Dla długości wysięgnika 700 mm użyj wciągnika elektrycznego o udźwigu 2200 lb (ok. 1000 kg). Dla 1100 mm użyj wciągnika o udźwigu 440 do 1800 lb (200 do 820 kg). Dostosuj wciągnik do nośności wysięgnika.

Czy wysięgnik może się obracać?

Tak, wysięgnik może obracać się o 180° dzięki wahaczowi, zapewniając dużą elastyczność pracy. Upewnij się, że nikt nie stoi w promieniu obrotu podczas pracy.

Jak konserwować wysięgnik, aby przedłużyć jego żywotność?

Po każdym użyciu czyść go suchą szmatką. Regularnie sprawdzaj śruby i połączenia. Okresowo stosuj inhibitor rdzy, aby zapobiec korozji.

Co zrobić, jeśli część jest uszkodzona?

Nie używaj narzędzia, jeśli jest uszkodzone. Skontaktuj się z pomocą techniczną przez www.vevor.com/support, aby uzyskać części zamienne lub pomoc. Nie podejmuj nieautoryzowanych napraw.

Czy wysięgnik nadaje się do użytku na zewnątrz?

Wysięgnik jest wykonany ze stali i może być używany na zewnątrz, ale zaleca się chronić go przed wilgocią i regularnie stosować inhibitor rdzy. Sprawdź stan po każdym użyciu na zewnątrz.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować wiertarki do śrub rozporowych, kluczy do dokręcania śrub M12 oraz ewentualnie poziomicy do prawidłowego wypoziomowania. Śruby rozporowe nie są dołączone.

Czy mogę używać wysięgnika bez wspornika ściennego?

Nie, wysięgnik musi być solidnie przymocowany do ściany zdolnej udźwignąć obciążenie. Wspornik ścienny (nie dołączony) jest niezbędny dla bezpieczeństwa. Nigdy nie używaj go bez mocowania.

Jak wyregulować długość wysięgnika?

Możesz wybrać pomiędzy 700 mm a 1100 mm, mocując wysięgnik przedłużający w jednym z przewidzianych otworów. Odnieś się do schematu montażu krok 7 w instrukcji. Nośność zmienia się w zależności od długości.

INSTRUKCJA OBSŁUGI HHDB-300/600KG Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

RAMIĘ ŁADUNKOWE DO WCIĄGARKI

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

RAMIĘ ŁADUNKOWE DO WCIĄGARKI

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

1. OSTRZEŻENIE!

Przed użyciem produktu należy dokładnie zapoznać się z tymi informacjami, aby mieć pewność

Twoje bezpieczeństwo.

1. Ramię składa się ze stabilnej klamry i wspornika fundamentowego, charakteryzującego się duża nośność 600 kg.
2. Ramię wahacza może obracać się o 180 stopni, co umożliwia pracę wysięgnika bardziej elastycznie dzięki szerokiemu zakresowi działania i wysokiej efektywności pracy.
3. Podczas pracy lub obracania się produktu nikomu nie wolno stać. w promieniu obrotu tego produktu, aby uniknąć obrażeń.
4. Ramię obrotowe podnośnika jest wykonane w technologii zintegrowanego odlewu i jest solidne w materiale. I jest trwały i niełatwy do odkształcenia.
5. Pręt Fix można zamocować bezpośrednio na ścianie. Ze względu na stabilność trójkątny wspornik i pogrubiona płyta stalowa zapewniają stabilność i wydajność działanie.
6. Nie używaj narzędzia, jeśli jest uszkodzone, aby uniknąć poważnych uszkodzeń. awaria narzędzia.

(1) Przed każdym użyciem należy sprawdzić ogólny stan produktu.

gwinty są uszkodzone? Czy spoiny są zerwane? Czy są przerwy w części?

(2) Zachowaj ostrożność podczas rozwiązywania problemów i rozwiąż wszystkie problemy. przed użyciem.

1. Procedury nie określone w niniejszej instrukcji muszą być wykonywane przez wykwalifikowany personel.
2. Jest to akcesorium podnośnika elektrycznego. Zabrania się przewożenia osób na podnośniku elektrycznym lub na tym ramieniu podporowym

Przeczytaj i postępuj zgodnie z instrukcjami dotyczącymi bezpiecznej obsługi. Zachowaj tę instrukcję do odniesienie.

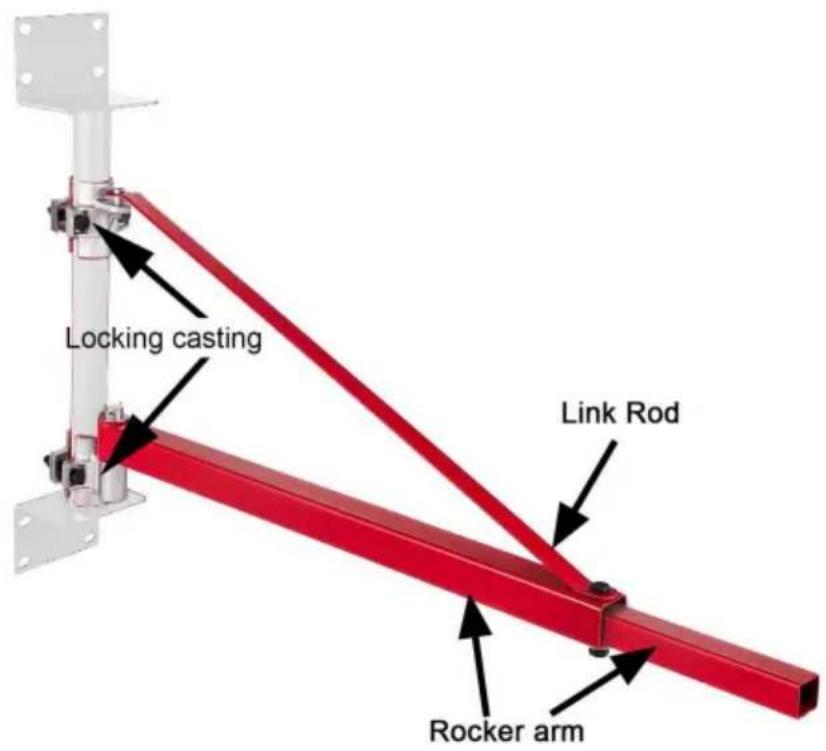

2. Opis produktu

To ramię nośne wykonane jest z trwałej stali o dużej nośności.

Stabilna trójkątna konstrukcja sprawia, że jest ona wytrzymała i niezawodna, a jej żywotność jest długi. Mocowany grubą stalową płytą i klamrami, jest niezawodny w użytkowaniu.

Ramię podporowe może obracać się o 180°, a wysięgnik jest elastyczny. Ten podnośnik garażowy Ramię jest łatwe w montażu i doskonale nadaje się do warsztatów, garaży, galerii handlowych, doków oraz innych miejsc wymagających podnoszenia towarów.

1. Nazwa: Ramię nośne do wciągników
2. Model: HHDB-300/600KG
3. Maksymalne obciążenie: 600 kg (ramię 700 mm); 300 kg (ramię 1100 mm)
4. Material: Stal

5. Obrót: 180°

6. Lista części

NIE.	Zdjęcie	Nazwa	Ilość
1		Wahacz	1
2		Ramię przedłużające	1
3		Pręt łączący	1
4		Blokada odlewania 1	1
5		Blokowanie odlewu 2	2
6		Blokowanie odlewu 3	1
7		Duża pralka	1
8		Łożysko	1
9		Śruby (M12x70mm)	5
10		Śruby (M12x30mm)	1
11		Rozdzielacz	2
12		Instrukcja obsługi	1

5. Kroki instalacji

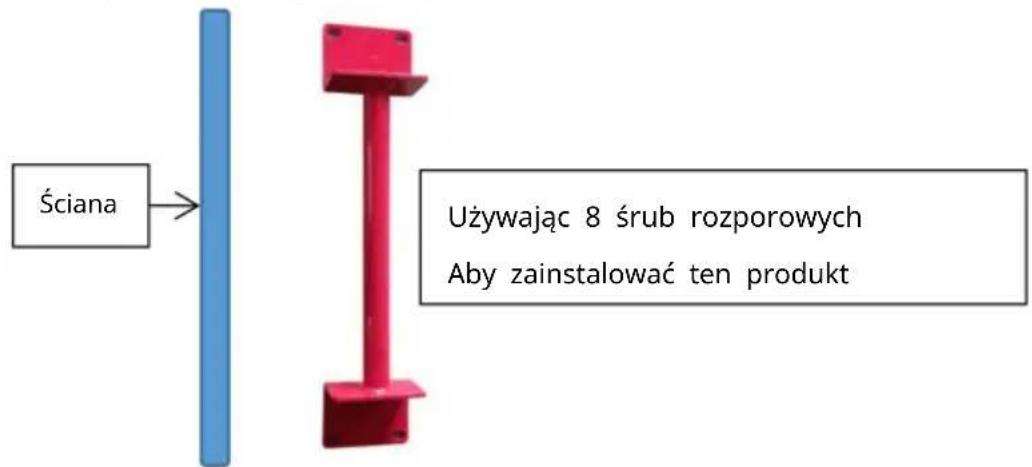

Krok 1 - Zamontuj uchwyt ścienny na ścianie i zabezpiecz go odpowiednimi śrubami rozporowymi. Użyj odpowiednich narzędzi, aby upewnić się, że ramię podporowe jest mocno dokręcone. Należy pamiętać, że śruby rozporowe nie są dołączone do zestawu i muszą zostać zakupione przez klienta osobno.

Ostrzeżenie: Ściana musi spełniać wymagania dotyczące obciążeń!

UWAGA: Uchwyt ścienny nie jest zawarty w zestawie. Klient musi go zakupić osobno.

Krok 2 - Zamontuj „odlew blokujący”.

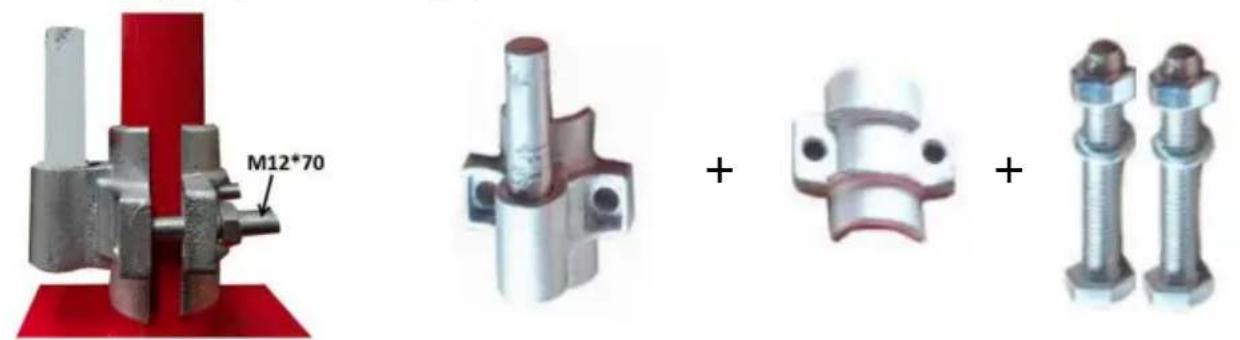

1. Zamontuj dolny odlew blokujący.

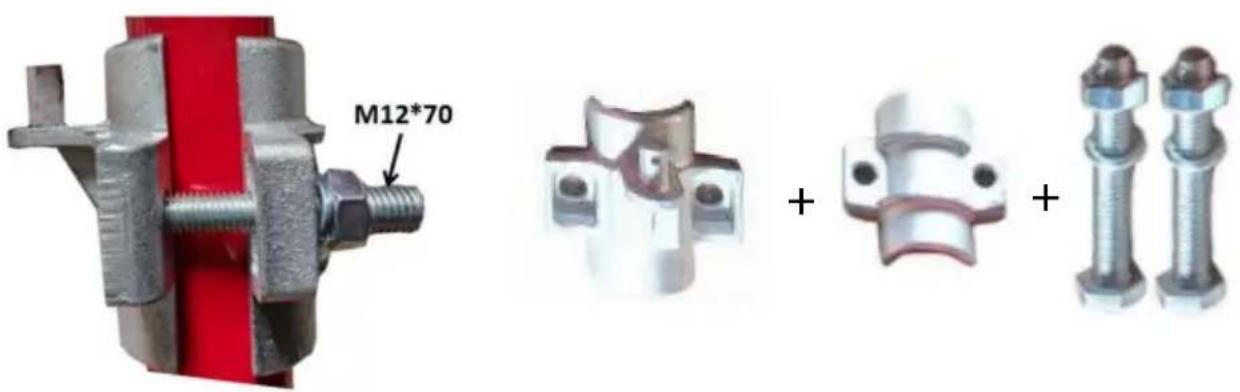

1. Zamontuj górny odlew blokujący.

UWAGA: Nie dokręcaj śrub, dopóki wszystkie części nie zostaną zamontowane.

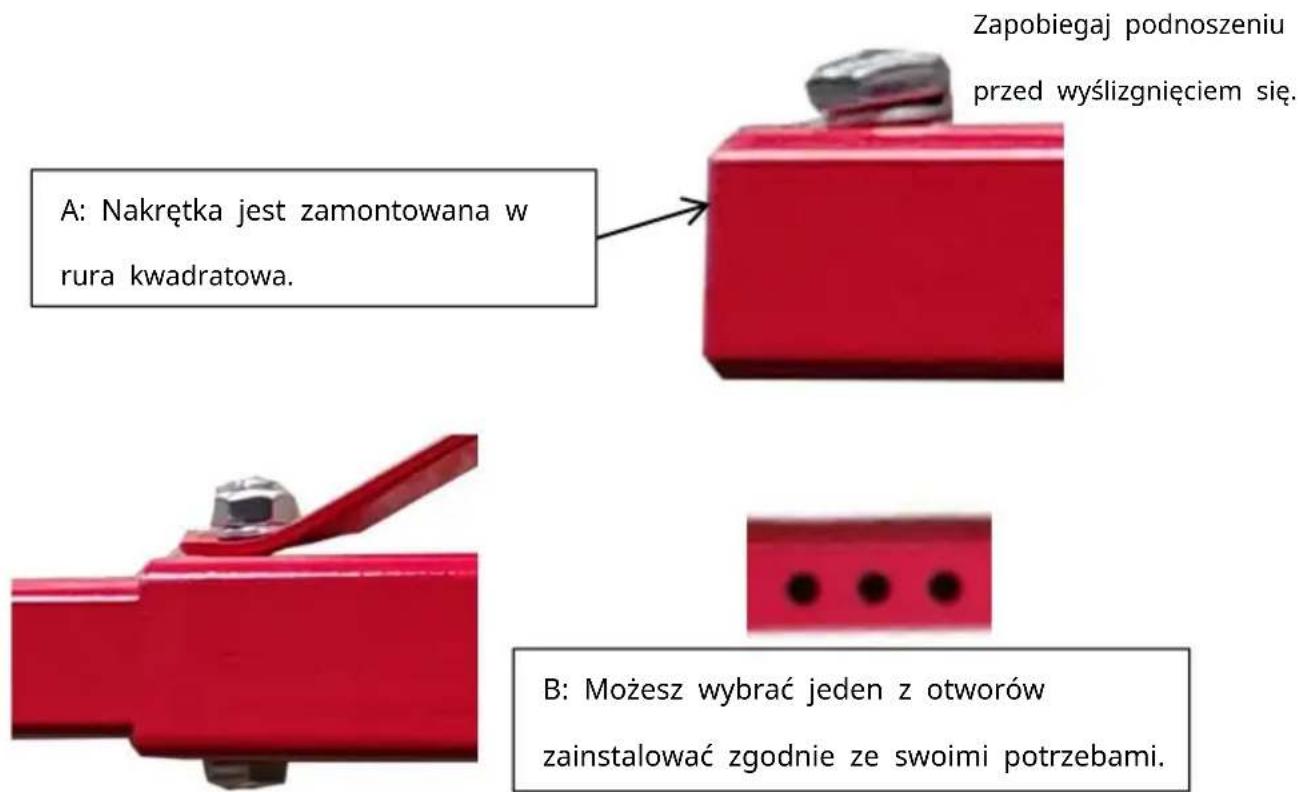

Krok 3 - zamontuj „wahacz + ramię przedłużające+drażek łączący”. Upewnij się, że śruby i nakrętki są dokręcone.

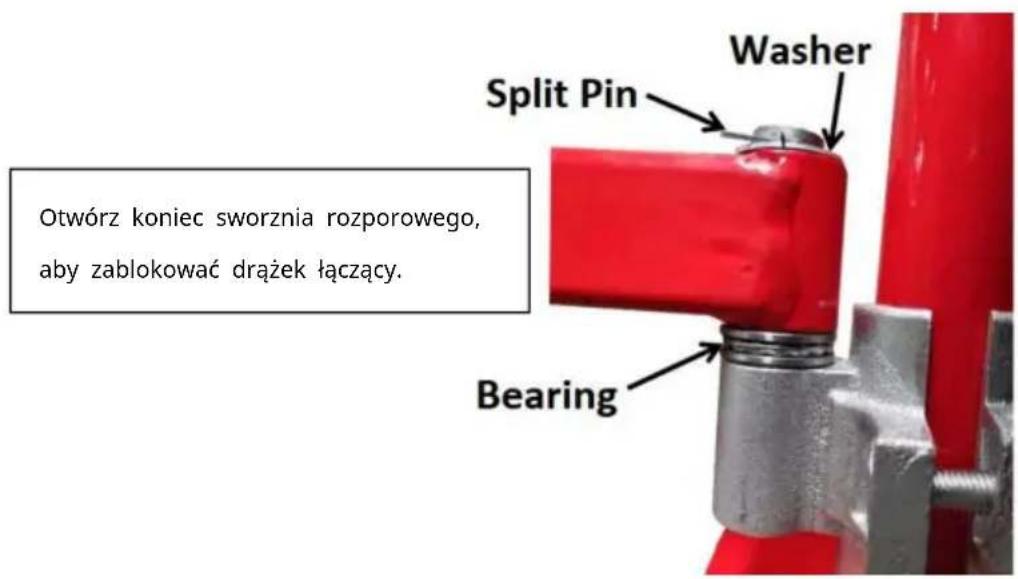

Krok 4 - Umieść łożysko w wale i włóż wahacz do dolnego blokującego sworznia odlewanego, a następnie zamontuj podkładkę i sworzeń rozporowy. Po zamontowaniu sworznia rozporowego upewnij się, że otworzyłeś koniec sworznia, aby upewnić się, że sworzeń rozporowy nie wypadnie z otworu sworznia blokującego.

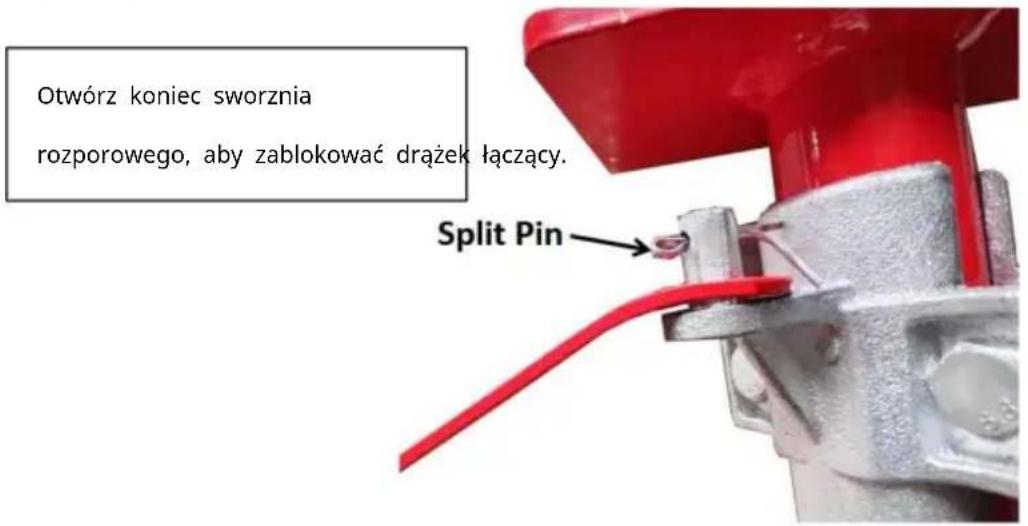

Krok 5 - Wóż ogniwo do sworznia na górnym blokującym odlewie, a następnie zamontuj sworzeń rozporowy. Po zamontowaniu sworznia rozporowego upewnij się, że otworzyłeś koniec sworznia, aby upewnić się, że sworzeń rozporowy nie wypadnie z otworu sworznia blokującego.

Krok 6 - Po wykonaniu właściwej regulacji zablokuj wszystkie śruby i spróbuj je przekręcić.

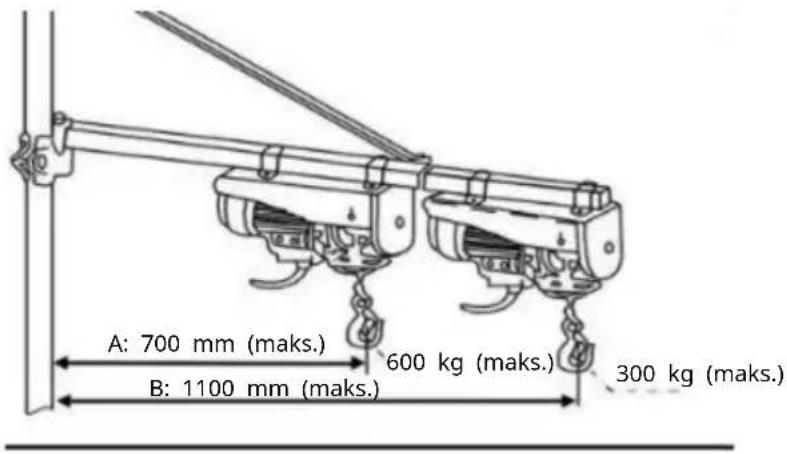

Krok 7 - Zainstaluj wciągnik elektryczny. Zapoznaj się z poniższym schematem, aby wybrać odpowiednią lokalizację i wciągnik elektryczny do instalacji.

Lokalizacja A: Nośność: maks. 600 kg,

Ramię: maks. 700 mm;

Nadaje się do wciągnika elektrycznego o udźwigu 2200 funtów

Lokalizacja B: Nośność: maks. 300 kg,

Ramię: Maksymalnie 1100m;

Nadaje się do wciągnika elektrycznego o udźwigu 440-1800 funtów

6. Instrukcja użytkowania

1. Rozpakuj i sprawdź, czy nie uległy uszkodzeniu podczas transportu.
2. Postępuj zgodnie z instrukcjami, aby ograniczyć udźwig. Im dalej
   strzałka wskazuje, że udźwig jest mniejszy.
3. Upewnij się, że używasz pręta Fix na stabilnej powierzchni i zapewnij stabilność w trakcie operacji.

7. Konserwacja

1. Po użyciu wyczyść ramię suchą szmatką, aby usunąć kurz i zanieczyszczenia.
2. Sprawdź śruby i połączenia, aby mieć pewność, że są dobrze dokręcone.
3. Regularnie stosuj inhibitor rdzy, aby przedłużyć jego żywotność.

Wyprodukowano w Chinach

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support
