HHDB-300/600KG - Talja Vevor - Gratis bruksanvisning och manual

Produkttyp	Lastarm för lyftblock (svängkran)
Modell	HHDB-300/600KG
Maximal last	600 kg (arm vid 700 mm) / 300 kg (arm vid 1100 mm)
Rotation	180°
Material	Hållbart stål
Justerbar armlängd	700 mm (max last 600 kg) eller 1100 mm (max last 300 kg)
Rekommenderad användning	Verkstäder, garage, köpcentrum, kajer
Väggmontering	Kräver 8 expansionsskruvar (medföljer ej)
Underhåll	Rengör med torr trasa efter användning; kontrollera regelbundet bultarna; applicera rostskydd
Säkerhet	Kontrollera allmänt skick före varje användning; stå inte inom rotationsradien; transportera inte personer
Ingående tillbehör	Vipparm, förlängningsarm, länkstång, låskomponenter, brickor, lager, bultar, sprintar, manual
Garanti	Teknisk support och elektroniskt garantikort på www.vevor.com/support
Tillverkningsland	Kina

Vanliga frågor - HHDB-300/600KG Vevor

Vad är den maximala lastkapaciteten för denna lastarm?

Maxkapaciteten är 600 kg när armen är inställd på 700 mm, och 300 kg när armen är inställd på 1100 mm. Respektera alltid dessa gränser för att undvika olyckor.

Hur monterar jag lastarmen på en vägg?

Fäst väggfästet (ingår ej) med 8 expansionsskruvar anpassade för din vägg. Kontrollera att väggen klarar lasten. Följ stegen i manualen: installera låskomponenterna, sedan vipparmen och armen. Dra åt alla bultar efter justering.

Vilken typ av elektrisk lyftblock kan jag använda med denna arm?

För en armlängd på 700 mm, använd ett elektriskt lyftblock på 2200 lb (cirka 1000 kg). För 1100 mm, använd ett lyftblock på 440 till 1800 lb (200 till 820 kg). Anpassa lyftblocket efter armens lastkapacitet.

Kan armen rotera?

Ja, lastarmen kan rotera 180° tack vare vipparmen, vilket ger stor arbetsflexibilitet. Se till att ingen står inom rotationsradien under drift.

Hur underhåller jag armen för att förlänga dess livslängd?

Efter varje användning, rengör den med en torr trasa. Kontrollera regelbundet skruvar och anslutningar. Applicera rostskydd periodiskt för att förhindra korrosion.

Vad gör jag om en del är skadad?

Använd inte verktyget om det är skadat. Kontakta teknisk support via www.vevor.com/support för att få reservdelar eller hjälp. Försök inte göra obehöriga reparationer.

Är armen lämplig för utomhusbruk?

Armen är i stål och kan användas utomhus, men det rekommenderas att skydda den mot fukt och applicera rostskydd regelbundet. Kontrollera skicket efter varje utomhusanvändning.

Vilka verktyg behövs för installation?

Du behöver en borrmaskin för expansionsskruvarna, nycklar för att dra åt M12-bultarna, och eventuellt ett vattenpass för korrekt inriktning. Expansionsskruvarna medföljer inte.

Kan jag använda armen utan väggfäste?

Nej, armen måste fästas stadigt på en vägg som klarar lasten. Väggfästet (ingår ej) är nödvändigt för säkerheten. Använd den aldrig utan fäste.

Hur justerar jag armlängden?

Du kan välja mellan 700 mm eller 1100 mm genom att fästa förlängningsarmen i ett av de avsedda hålen. Se installationsschema steg 7 i manualen. Lastkapaciteten ändras beroende på längden.

BRUKSANVISNING HHDB-300/600KG Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LASTARM FÖR LIFTAR

Modell: HHDB-300/600KG

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LASTARM FÖR LIFTAR

Modell: HHDB-300/600KG

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

1. WARNING!

Läs noga igenom denna information innan du använder produkten för att säkerställa din säkerhet.

1. Armen består av ett stabilt spänne och fundamentfäste, med en stark bärighet på 600 kg.
2. Vipparmen kan rotera 180 grader, vilket gör att bommen kan fungera mer flexibelt med ett brett arbetsområde och hög arbetseffektivitet.
3. När produkten fungerar eller roterar får ingen stå inom produktens rotationsradie för att undvika skador.

4. Hissens svängarm har integrerad gjutteknik och är solid i materialet. Och det är hållbart och inte lätt att deformera.

5. Fixstången kan fästas direkt på väggen. På grund av stabiliteten hos triangelfäste och den förtjockade stålplåten är den stabil för effektiv drift.

6. Använd inte verktyget om det är skadat för att förhindra allvarlig skada från verktygsfel.

(1) Kontrollera produktens övergripande skick före varje användning. Är är trådarna skadade? Är svetsarna trasiga? Finns det luckor i delarna?
(2) Var försiktig vid felsökning och lös alla problem före användning.

1. Procedurer som inte specificeras i denna manual måste utföras av kvalificerad personal.

2. Detta är ett tillbehör till den elektriska lyftanordningen. Det är förbjudet att transportera människo på elliften eller på denna stödarm

Läs och följ instruktionerna för säker drift. Behåll den här bruksanvisningen till hänvisning.

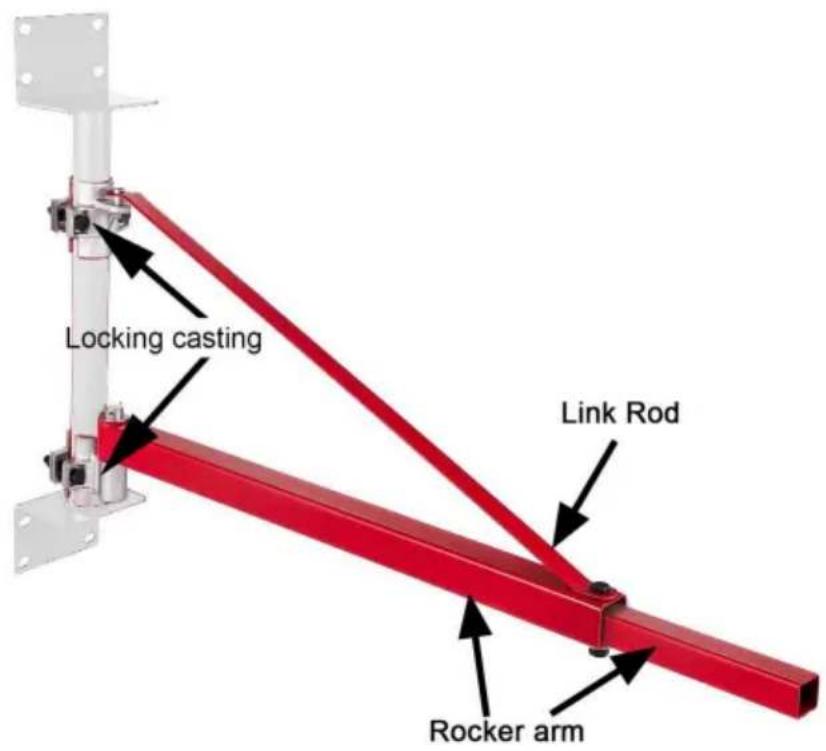

2. Produktbeskrivning

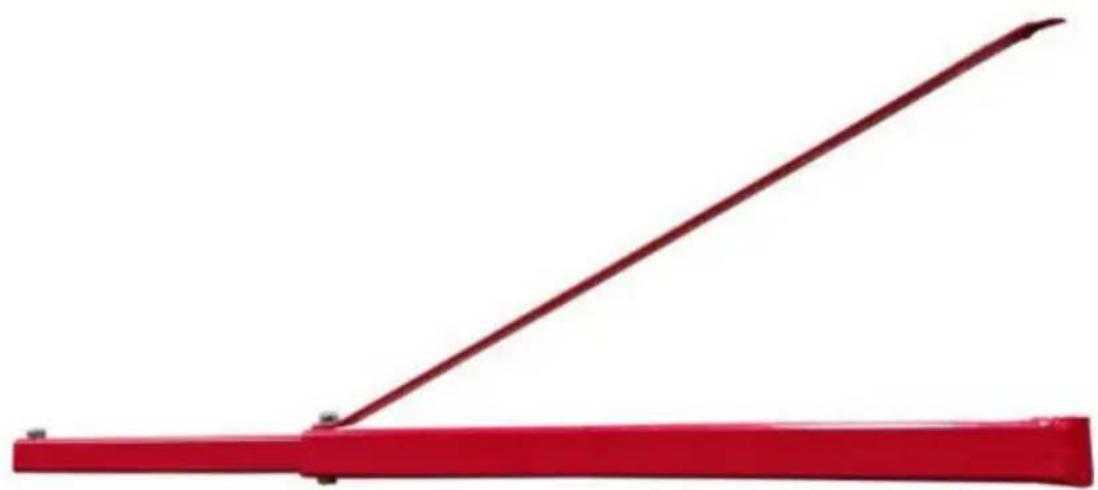

Denna stödarm är tillverkad av slitstarkt stål med en stark bärförmåga.

Den stabila triangelstrukturen gör den fast och pålitlig, och livslängden är

lång. Fixerad av den tjocka stålplåten och spännena, den är pålitlig i användning.

Stödarmen kan rotera 180° och bommen är flexibel. Denna garagehiss

arm är lätt att installera och perfekt för verkstäder, garage, köpcentra, hamnar och andra relaterade varulyftplatser.

Inga.	Bild	Namn	Antal
1		Vipparm	1
2		Förlängningsarm	1
3		Länkstav	1
4		Låsning av gjutning 1	1
5		Låsande gjutning 2	2
6		Låsande gjutning 3	1
7		Stor tvättmaskin	1
8		Lager	1
9		Bultar (M12x70mm)	5
10		Bultar (M12x30mm)	1
11		Delad stift	2
12		Användarmanual	1

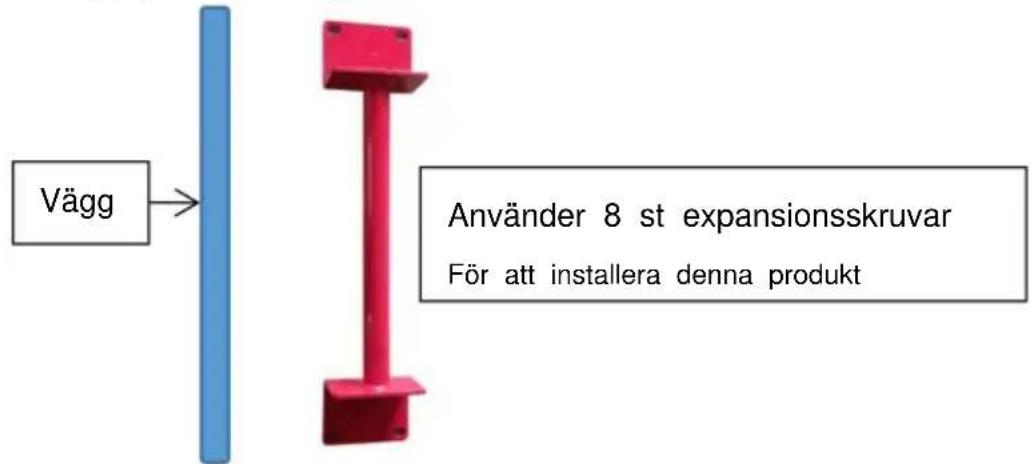

Steg 1- Montera väggfästet på väggen och fäst det med lämpliga

expansionsskruvar. Använd rätt verktyg för att säkerställa att stödarmen är ordentligt åtdragen. Observera att expansionsskruvar inte ingår i paketet och måste köpas av kunden separat.

Varning: Väggen ska uppfylla belastningskraven!

OBS: Väggfästet ingår inte i paketet och måste köpas av kunden separat.

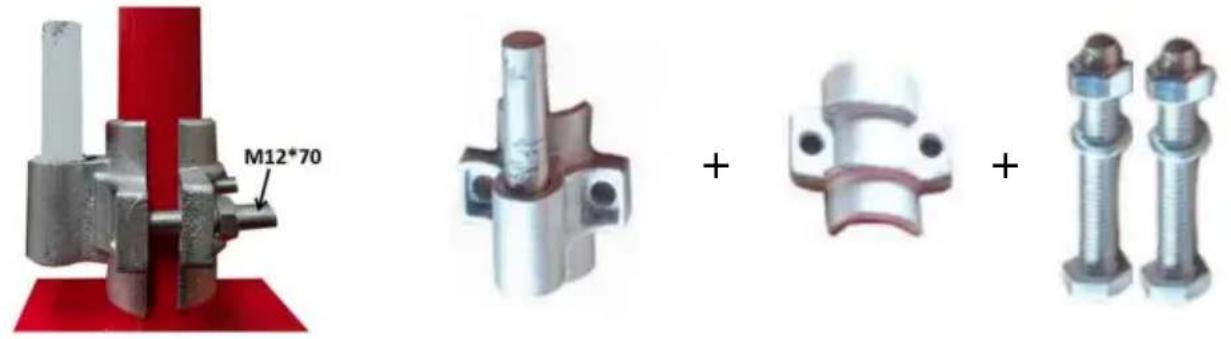

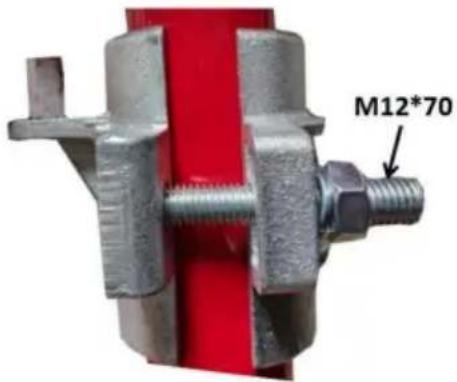

Steg 2- Installera "låsgjutningen".

1. Montera den nedre låsgjutningen.

1. Montera den övre låsgjutningen.

OBS: Dra inte åt bultarna förrän alla delar är installerade.

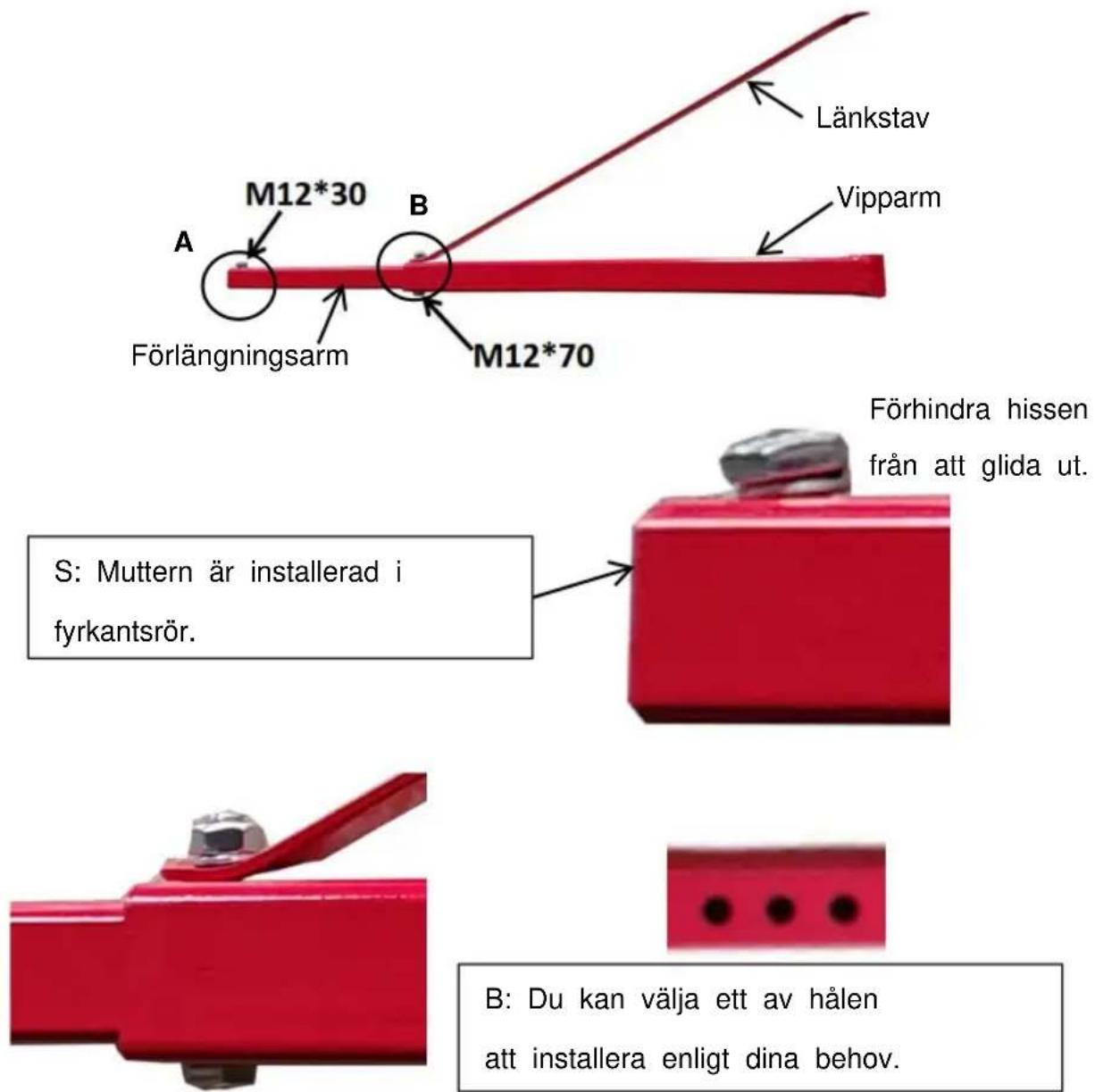

Steg 3-Installera "vipparm +förlängningsarm +länkstång". Se till att bultarna och muttrarna är åtdragna.

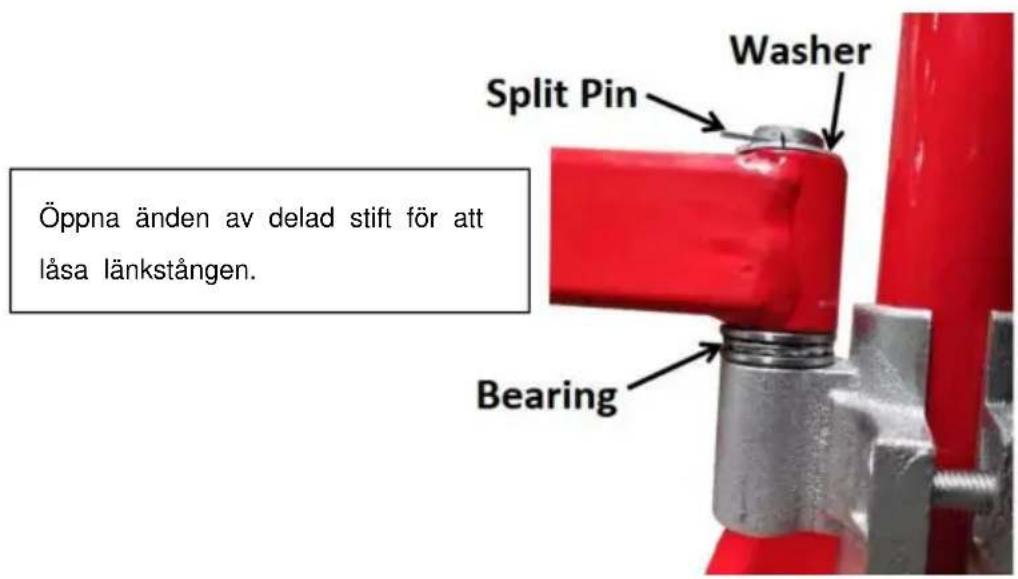

Steg 4- Sätt in lagret i axeln och för in viparmen i den nedre låsgjutbulten, installera sedan brickan och delad stift. Efter att ha installerat den delade stiftet, se till att öppna änden av stiftet för att bekräfta att den delade stiftet inte kan falla ut ur låsstiftshålet.

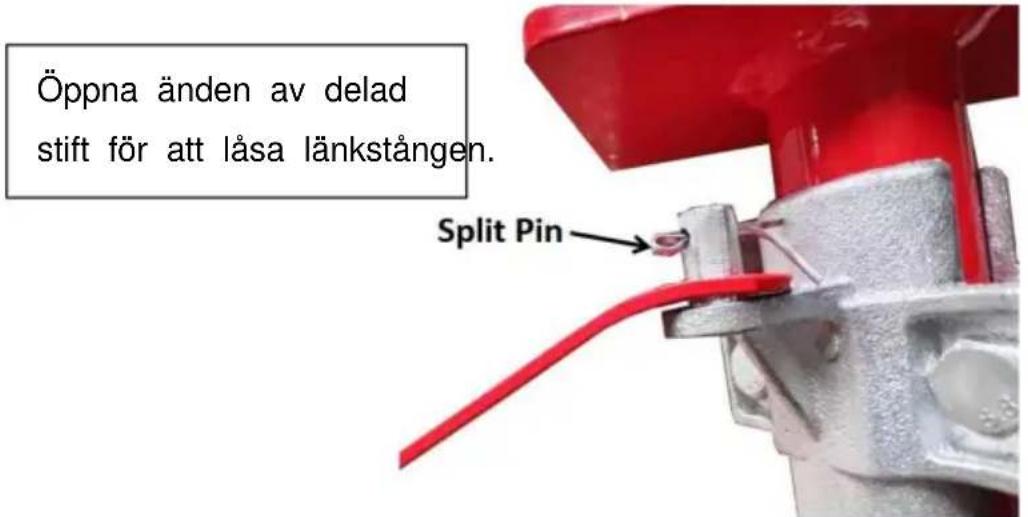

Steg 5- Sätt in länken i stiftet på den övre låsgjutningen och installera sedan den delade stiftet. Efter att ha installerat den delade stiftet, se till att öppna änden av stiftet för att bekräfta att den delade stiftet inte kan falla ut ur låsstiftshålet.

Steg 6 - Efter korrekt justering, lås alla bultar och försök att vrida.

Steg 7 - Installera den elektriska lyftanordningen. Se diagrammet nedan för att välja lämplig plats och elektrisk lyftanordning för installation.

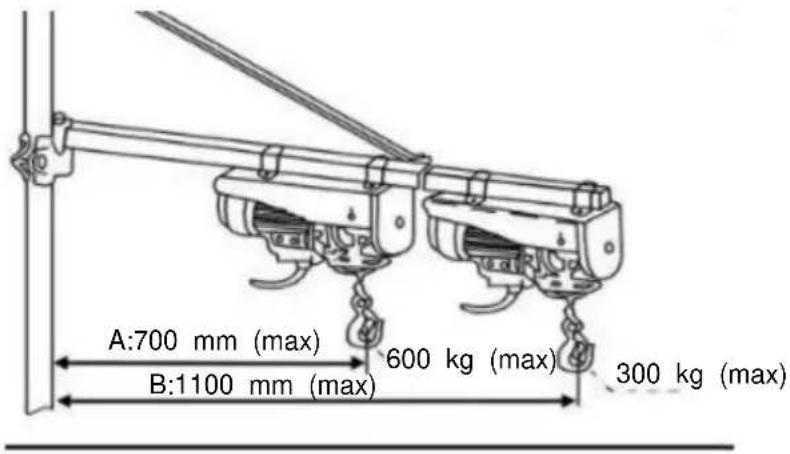

Plats A: Lastkapacitet: Max600kg, Arm: Max 700mm; Lämplig för 2200lbs elektrisk lyftanordning

Plats B: Lastkapacitet: Max300kg, Arm: Max 1100m; Lämplig för 440lbs-1800lbs elektrisk lyftanordning

6. Användningsguide

1. Packa upp och kontrollera eventuella transportskador.
2. Följ instruktionerna för att begränsa lyftkapaciteten. Ju längre pilen indikerar, desto lägre lyftkapacitet.
3. Se till att använda Fixstaven på en stabil yta och säkerställ stabilitet under drift.

7. Underhåll

1. Efter användning, rengör armen med en torr trasa för att ta bort damm och föroreningar.
2. Kontrollera skruvarna och anslutningarna för att säkerställa att de är åtdragna.
3. Applicera regelbundet rostskyddsmedel för att förlänga dess livslängd.

Tillverkad i Kina

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat
