MODE D'EMPLOI HS6805 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

Support pour scie circulaire à table

MANUEL D'UTILISATION

MODÈLE : HS6805

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Support pour scie circulaire à table

MODÈLE : HS6805

(L'image est à titre de référence uniquement, veuillez vous référer à l'objet réel)

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire les instructions Lisez attentivement le manuel.

Ce produit est soumis aux dispositions de la directive européenne2012/19/CE. Le symbole représentant une poubelle à roulettes barréeindique que le produit nécessite une collecte séparée des déchets dans le Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jeté avec les ordures ménagères normales, mais doit être apporté dans un point de collecte pour le recyclage des appareils électriques et électroniques

1. CONSIGNES DE SÉCURITÉ

1.1 AVERTISSEMENT

Lisez tous les avertissements, instructions, illustrations et spécifications fournies avec support pliable et outil à monter sur le support.

Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou blessure grave.

Conservez tous les avertissements et instructions pour référence ultérieure.

1.2 AVERTISSEMENT

•Le support pliable est destiné au montage de la scie à table DEWALT DCS7485 Scie à table VEVOR DCS7485T1 DWE7485 et DWE7491RS

M1H-ZP7-254A-1 WTS210F et ainsi de suite. Veuillez vous référer au manuel de l'outil électrique manuel du propriétaire pour confirmer la compatibilité.

- Les pieds de support doivent avoir les pieds réglables entièrement assemblés avant montage de l'outil.

- Assemblez le support pliable comme indiqué avant de monter l'outil. le montage est important pour éviter le risque d'effondrement du stand.

- Ne pas modifier le support pliable ni l'utiliser à des fins non prévues. destiné.

- Débranchez l'outil de la source d'alimentation avant de l'assembler ou de le faire. ajustements.

• L'activation involontaire de l'outil est la cause de nombreux accidents.

- Vérifiez toujours que l'outil est monté de manière sécurisée et stable avant utilisation. Effectuez un essai à sec de l'opération de découpe juste pour vous assurer qu'aucun des problèmes surviendront lors de la coupe. Si l'outil glisse sur le support, cela peut entraîner une perte de contrôle et des blessures possibles.

- Avant d'utiliser l'outil, fixez-le solidement au support. L'ensemble l'unité doit être placée sur une surface solide et plane.

- Ne pas ouvrir ni fermer le support avec l'outil monté.

- Gardez la zone de travail propre et bien éclairée. Les zones encombrées ou sombres favorisent les accidents.

- Ne surchargez pas le support et ne l'utilisez pas comme échelle ou échafaudage. Une surcharge ou le fait de rester debout sur le support peut entraîner un basculement.

- Avant d'utiliser ou de transporter, assurez-vous que toutes les fixations sont fermement fixées. resserré.

Des connexions desserrées peuvent entraîner une instabilité et une coupe imprécise.

Assurez-vous que les pièces longues et lourdes n'affectent pas l'équilibre de la Les pièces longues et/ou lourdes doivent être soutenues à l'extrémité libre.

2. Disposition et éléments fournis

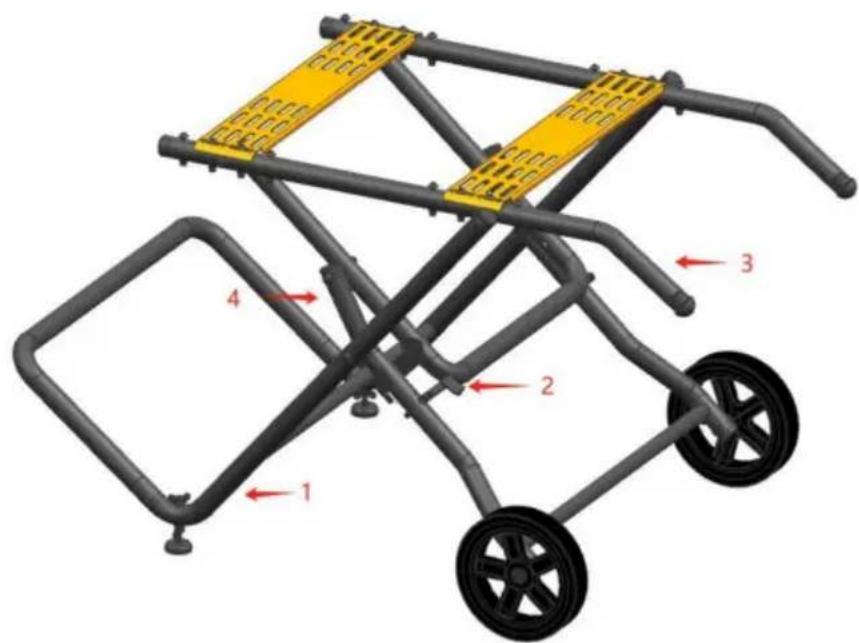

2.1 Présentation

1 2 3 4

1. Support pliable

2. Loquet de déverrouillage du support

3. Poignées de transport (position pliée)

4. Tenez-vous debout plié position

Assemblage du support

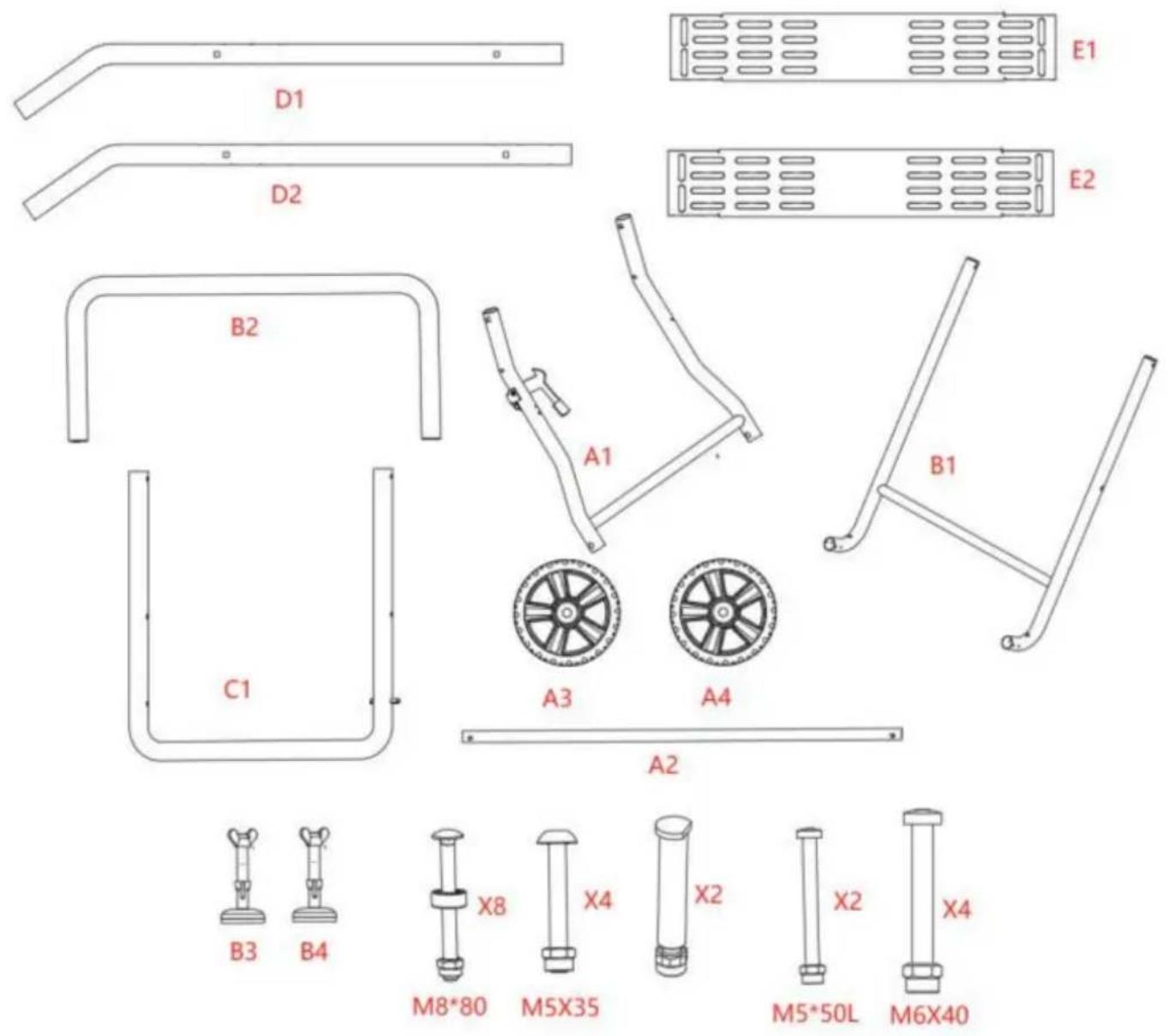

pliable 1. Veuillez d'abord ouvrir l'emballage et vérifier si les pièces sont complètes.

D1 D2 E1 E2 B2 A1 B1 C1 A3 A4 A2 B3 B4 X8 M8*80 M5X35 X4 X2 X2 X4 M5*50L M6X40

(Fig.1)

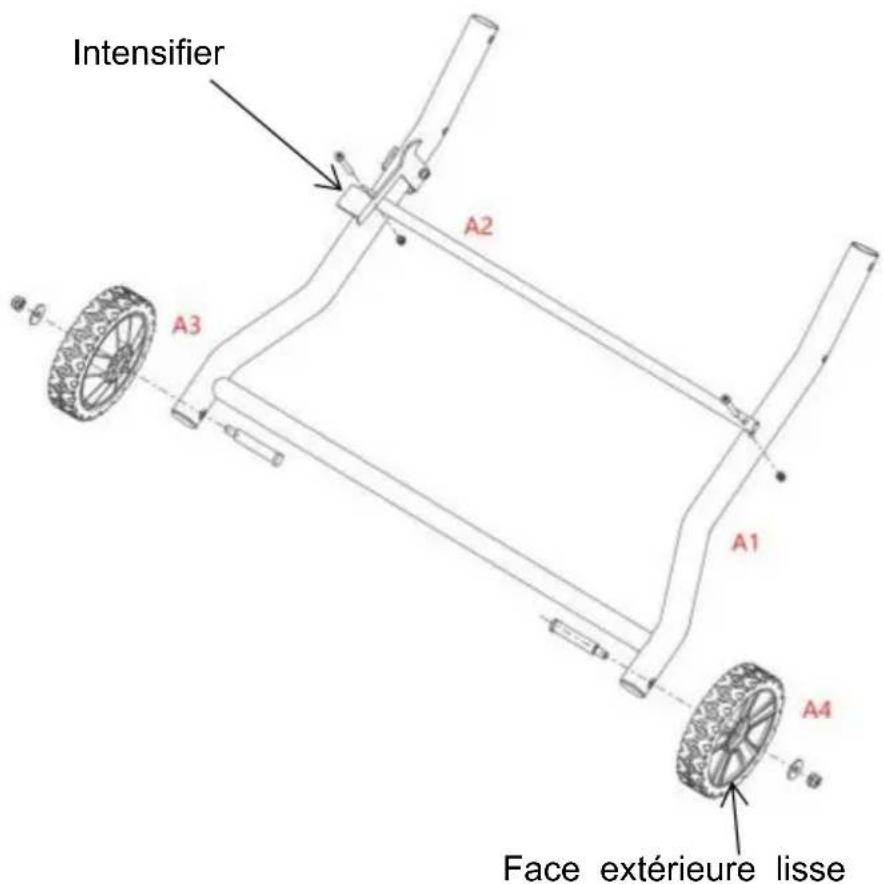

1. Placez la partie A1 à plat comme indiqué sur la figure, prenez la partie A2, alignez les trou- A1 qui doit être assemblé avec les trous de A2, passez le M4 à travers le trou de la pièce et verrouillez l'écrou en nylon, puis assemblez l'autre côté boulons de la même manière.
2. Prenez la pièce A3 du pneu, prenez un arbre82, Enfiler dans le trou inférieur M8 de la pièce A1 de l'intérieur puis à travers le trou du pneu, installez un plat rondelle d'un diamètre de ∅ 22 1.5, serrez l'écrou en nylon M8, puis desserrez-le d'un demi-tour, déplacez doucement le pneu à la main pour vous assurer qu'il tourne librement. Assemblez la roue A4 de la même manière Veuillez noter que le côté lisse du pneu est à l'extérieur

Fig.1

Intensifier A2 A3 A1 A4 Face extérieure lisse

(Fig. 2)

1. Placez la pièce B1 à plat comme indiqué sur la figure 2, alignez les tubes en acier de la p B2 avec les trous du tube en acier aux deux extrémités de la pièce B1, insérez-les et alignez avec les petits trous sur le côté. Prenez deux M5 * 35 boulons et filetage

les à travers la face extérieure, puis serrez l'écrou en nylon M5. Verrouillez l'autre boulon de la même manière.

1. Prenez un composant B3 préinstallé, desserrez l'écrou papillon supérieur

et dévissez le boulon, tout en maintenant l'écrou papillon inférieur en place.

partie B3 à travers le trou inférieur de la partie B1 et verrouillez un autre papillon écrou. Assemblez les pièces B4 de la même manière.

B2 B4 B1 B3

Fig.2

(Fig. 3)

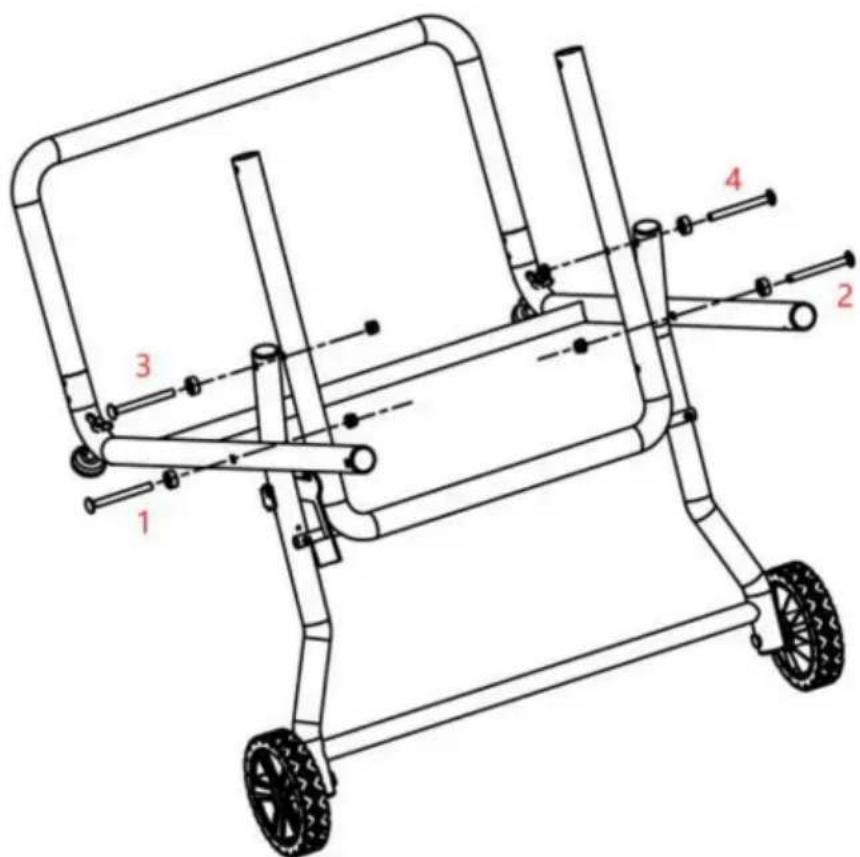

1. Placez la partie assemblée A à plat, placez la partie assemblée B à plat sur l'extérieur de la partie A. Alignez le trou latéral central de la partie B avec le deuxième trou à l'extrémité supérieure de la partie A, prenez un jeu d80 boulons de diamètre carré, M8, dévissez d'abord l'écrou en nylon préinstallé et retirez le manchon d'espacement en PP. Le boulon de diamètre carré M8 traverse le côté extérieur du premier trou à l'extrémité supérieure de la partie A et est équipé d'un manchon d'espacement en PP, puis passe par le trou central de la pièce C. Le bas du boulon M8 est aligné avec le trou carré sur le tuyau en acier et l'écrou en nylon M8 est verrouillé. L'écrou en nylon est exposé par une bague dentée de la vis, et le le boulon ne peut pas être verrouillé pour éviter un mauvais pliage du trépied. Assemblez le boul de l'autre côté en utilisant la même méthode.

2. Placez la pièce C dans la partie A et alignez le trou central de la pièce C avec le premier trou à l'extrémité supérieure de la partie A. Prenez un jeu d80 boulons de diamètre carré, M8, retirez d'abord l'écrou en nylon préinstallé et retirez le manchon d'espacement en PP. Le boulon de diamètre carré M8 traverse l'entretoise PP du premier trou de l'extrémité supérieure de la partie A sur le manchon puis à travers le milieu trou de la pièce C. Alignez le carré inférieur du boulon M8 avec le carré trou sur le tuyau en acier, verrouillez l'écrou en nylon M8 et exposez l'écrou en nylon en une position de bague dentée standard avec la vis. Ne pas verrouiller le boulon pour éviter un mauvais pliage du trépied. Assemblez le boulon de l'autre côté à l'aide la même méthode.

1 2 3 4

Fig.3
(Fig. 4 et Fig. 5)

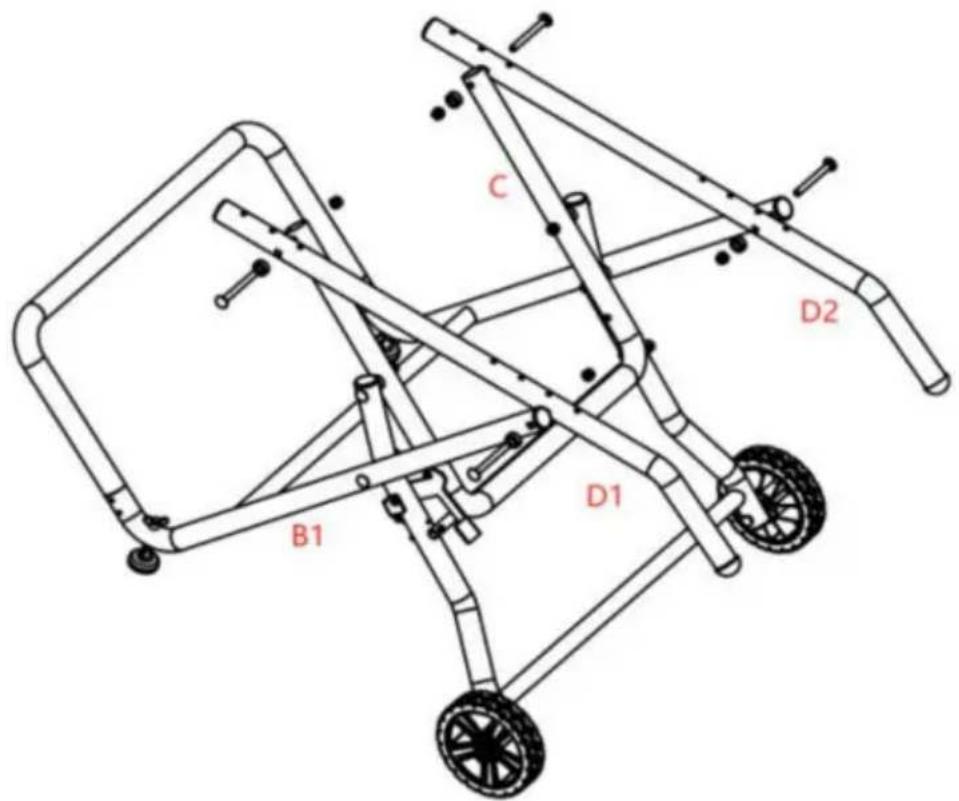

1. Préparez deux jeux de M8 pour 80 boulons pré-installés, dévissez les écrous en nylon retirer le manchon d'espacement PP et prenez la pièce D1 comme sauvegarde. Saisissez le bas de la partie C et appuyez dessus vers le bas pour verrouiller la goupille de verrouillage dans fente de verrouillage. Maintenez la partie C et tirez-la vers le haut pour créer les parties A et B intersecter. Prenez un M8 préparé à 80 vis et insérez-la dans l'entretoise PP travers le trou supérieur de la partie B. Alignez le carré inférieur du boulon M8

avec le trou carré sur le tube en acier. Insérez le trou préparé près du

poignée de la pièce D1 dans le boulon et verrouillez-la avec un écrou en nylon M8. Exposez le écrou en nylon par un cercle de dents de la vis pour éviter de bloquer le boulon et empêchant le trépied de se plier en douceur.

1. Prenez un M8 préparé 80 vis et enfilez-la dans le trou distal de

partie D1, ajoutez un manchon d'espacement en PP et enfilez-le dans le trou supérieur de la piè

C. Vérifiez que le carré inférieur du boulon M8 s'aligne avec le trou carré

sur le tube en acier, verrouillez l'écrou en nylon M8 et exposez un anneau denté du

écrou en nylon avec la vis. Ne pas bloquer le boulon pour éviter de plier le trépied

en douceur. Répétez la moitié des deux méthodes d'assemblage pour assembler la pièce D2.

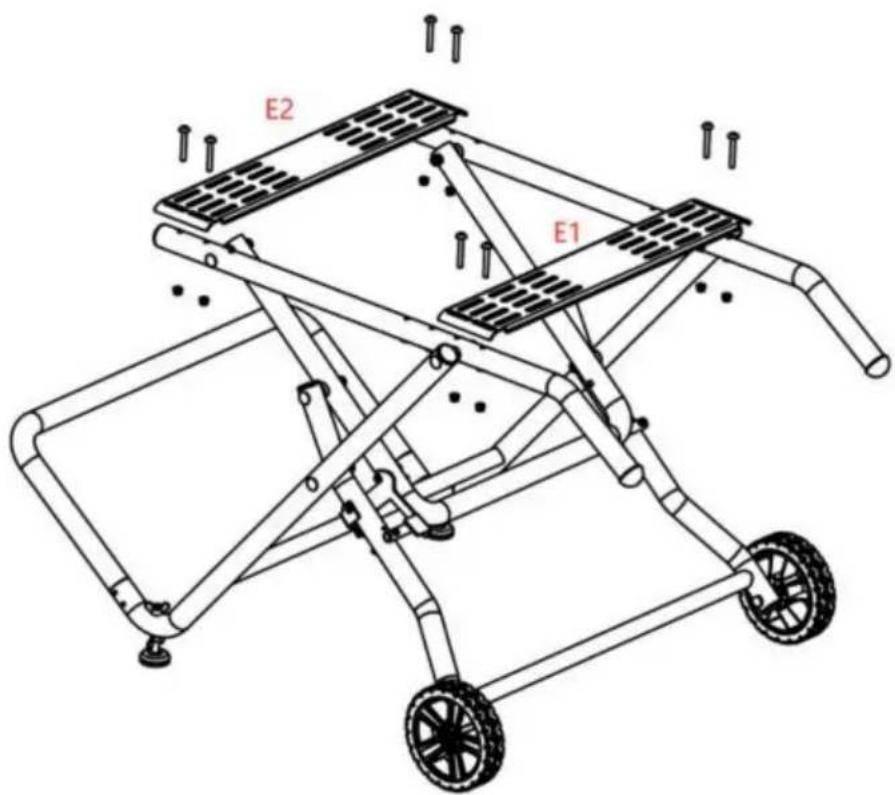

1. Prenez la pièce E1 et placez-la sur les côtés gauche et droit de l'extrémité de

pièces D1/D2. Alignez les quatre trous de la pièce E1 avec les trous des pièces D1 et

D2. Prenez un M6 préinstallé 40 boulons, dévissez l'écrou en nylon M6, filetage

le boulon à travers la pièce de haut en bas, verrouillez l'écrou en nylon M6 et

assemblez les trois autres boulons en utilisant la même méthode. Répétez la procédure ci-dessus

étapes pour assembler E2.

C D2 B1 D1

Fig.4

(Fig. 5)

Utilisez un niveau à bulle ou un ruban à mesurer pour mesurer la hauteur horizontale de quatre points sur les pièces E1 et E2. En cas d'irrégularités, ajuster les pièces B3/B4.

Ajustez les pièces B3 et B4 vers le haut ou vers le bas en fonction de la hauteur réelle jusqu'à ce qu'elles rester à niveau.

E2 E1

Fig.5

Montage de la scie sur support pliable

1. Positionnez la scie sur le dessus du support (choisissez l'orientation qui vous convient le mieux) vous convient). Utilisez 4 vis et écrous hexagonaux en nylon pour fixer la scie de chantier à rester.

Support de rangement et de pliage/dépliage des accessoires (Fig.6)

Remarque : Avant de plier le support, retirez toutes les pièces de la table.

et rangez en toute sécurité tous les accessoires amovibles tels que le guide à onglet, le guide parallèle, le protège-lame et le poussoir. Abaissez la lame de scie sous le plateau de la table.

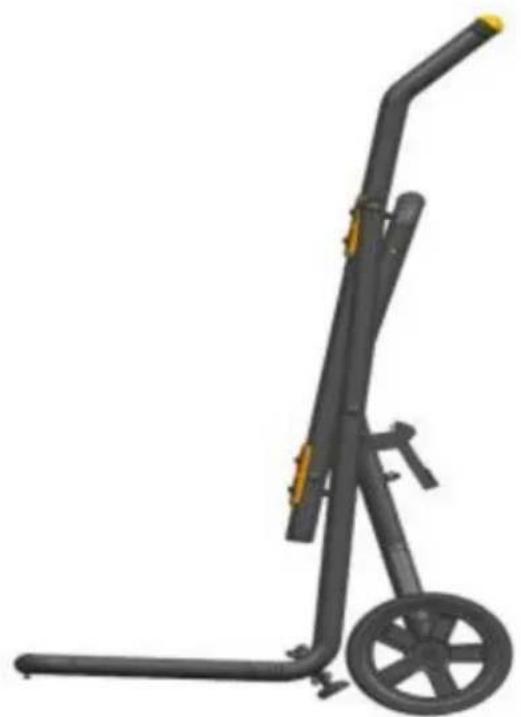

Support pliable pour le stockage et le transport (Fig.6)

Appuyez sur le loquet de déverrouillage du support (A) et, en même temps, saisissez le support poignées (B) et soulevez-les et éloignez-les du corps de la scie. Poussez le chantier

scie jusqu'à ce que le loquet de déverrouillage s'enclenche et verrouille le support. L'ensemble support et scie peut maintenant être pivoté et roulé.

4. Élimination et recyclage

L'équipement est livré dans un emballage qui évite tout dommage pendant le transport. Les matières premières contenues dans cet emballage peuvent être réutilisées ou recyclées. L'équipement et ses accessoires sont constitués de divers types de matériaux, tels que le métal et le plastique. Ne jetez jamais un équipement défectueux dans vos ordures ménagères. L'équipement doit être déposé dans un centre de collecte approprié pour une élimination appropriée. Si vous ne connaissez pas l'emplacement d'un tel point de collecte, renseignez-vous auprès de votre mairie.

5. Stockage

Conserver l'appareil et les accessoires dans un endroit sombre et sec, à une température supérieure à zéro degré. La température de stockage idéale se situe entre 5 et 30 °C. Conserver l'outil électrique dans son emballage d'origine.

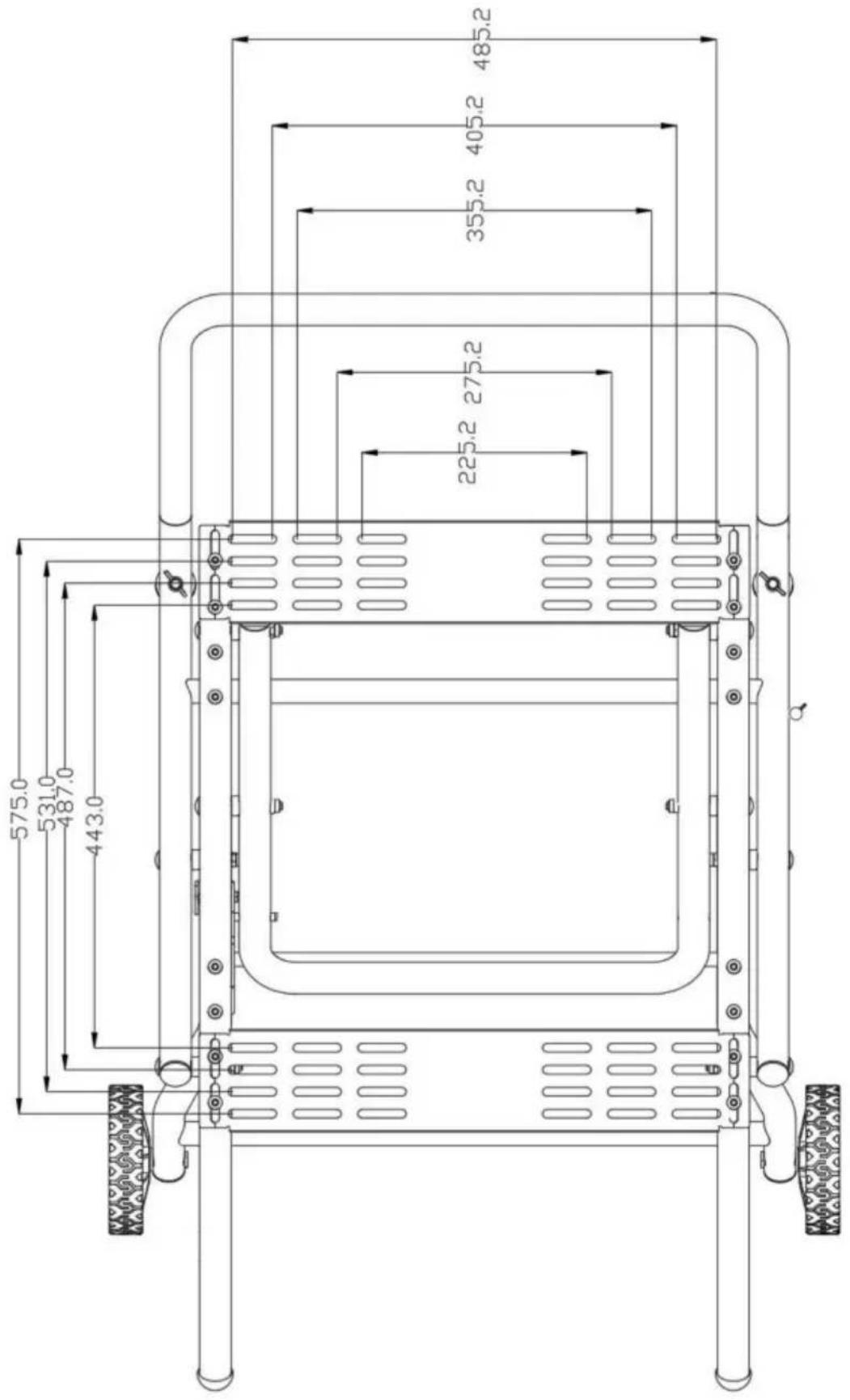

Dessins dimensionnels

575.0 531.0 487.0 443.0 485.2 355.2 405.2 225.2 275.2 d
