INSTRUKCJA OBSŁUGI HS6805 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Stojak do piły stołowej

INSTRUKCJA OBSŁUGI

MODEL:HS6805

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

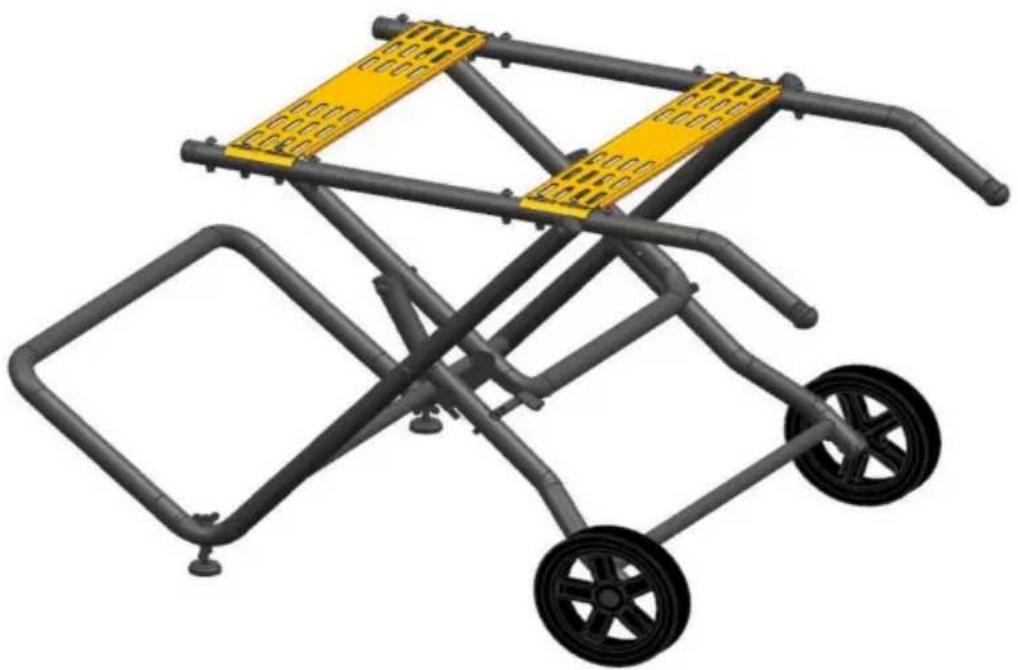

Stojak do piły stołowej

MODEL:HS6805

(Zdjęcie ma charakter poglądowy, proszę odnieść się do rzeczywistego obiektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.

Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkachoznacza, że produkt wymaga oddzielnej zbiórki odpadów wUnia Europejska. Dotyczy produktu i wszystkich akcesoriówoznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą byćwyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów.punkt zbiórki sprzętu elektrycznego i elektronicznego do recyklingu

1. INSTRUKCJE BEZPIECZEŃSTWA

1.1 OSTRZEŻENIE

Przeczytaj wszystkie ostrzeżenia, instrukcje, ilustracje i specyfikacje.

ze składanym stojakiem i narzędziem do zamontowania na stojaku. Brak

przestrzeganie ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem i/lub poważny uraz.

Zachowaj wszystkie ostrzeżenia i instrukcje, aby móc z nich skorzystać w przyszłości.

1.2 OSTRZEŻENIE

- Składany stojak przeznaczony jest do montażu stołowej piły DEWALT DCS7485

DCS7485T1 DWE7485 i DWE7491RS VEVOR piła stołowa

M1H-ZP7-254A-1 WTS210F itd. Proszę zapoznać się z instrukcją obsługi elektronarzędzia.

instrukcję obsługi, aby potwierdzić zgodność.

- Przed montażem należy całkowicie zmontować nogi podporowe z nogami regulowanymi.

montaż narzędzia.

•Złoż składany stojak zgodnie z instrukcją przed zamontowaniem narzędzia. Prawidłowe

montaż jest istotny, gdyż zapobiega ryzyku zawalenia się stoiska.

- Nie modyfikuj składanego stojaka ani nie używaj go do celów, do których nie jest przeznaczony

przeznaczony.

- Przed montażem lub wykonaniem jakichkolwiek prac należy odłączyć narzędzie od źródła zasilania.

korekty.

• Niezamierzone uruchomienie narzędzia jest przyczyną wielu wypadków.
• Przed użyciem zawsze sprawdź, czy narzędzie jest solidnie zamocowane i stabilne.

Wykonaj próbę cięcia, aby upewnić się, że nie ma

problemy wystąpią, gdy zostanie wykonane cięcie. Jeśli narzędzie ześlizgnie się ze stojaka, to może prowadzić do utraty kontroli i możliwych obrażeń.

- Przed użyciem narzędzia należy je solidnie przymocować do stojaka. Całość

Urządzenie należy umieścić na stabilnej i równej powierzchni.

•Nie otwieraj i nie zamykaj stojaka, gdy jest na nim zamontowane narzędzie.

•Utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Zagracone lub ciemne obszary sprzyjają wypadkom.

- Nie przeciążaj stojaka i nie używaj go jako drabiny lub rusztowania.

Przeciążanie lub stanie na stojaku może prowadzić do przewrócenia.

- Przed rozpoczęciem użytkowania lub transportem należy upewnić się, że wszystkie elementy mocujące są mocno dokręcone. zaciśnięte.

Luźne połączenia mogą powodować niestabilność i niedokładne cięcie.

Upewnij się, że długie i ciężkie elementy obrabiane nie wpływają na równowagę maszyny. stać. Długie i/lub ciężkie przedmioty obrabiane muszą być podparte na wolnym końcu.

2. Układ i dostarczone elementy

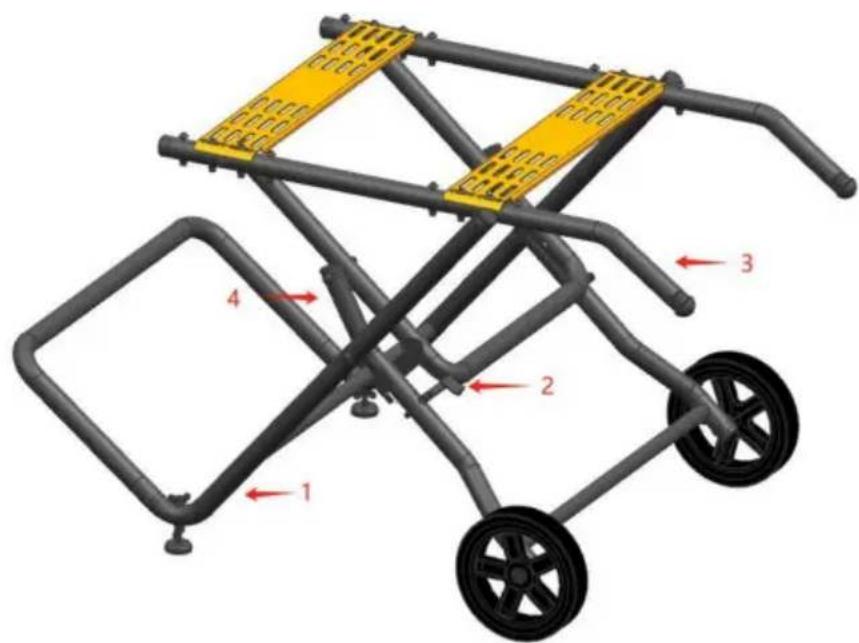

2.1 Układ

1. Stojak składany
2. Zatrzask zwalniający stojak
3. Uchwyty do przenoszenia
   (pozycja złożona)
4. Stań w pozycji złożonej pozycja

3. MONTAŻ I REGULACJE

Montaż składanego stojaka

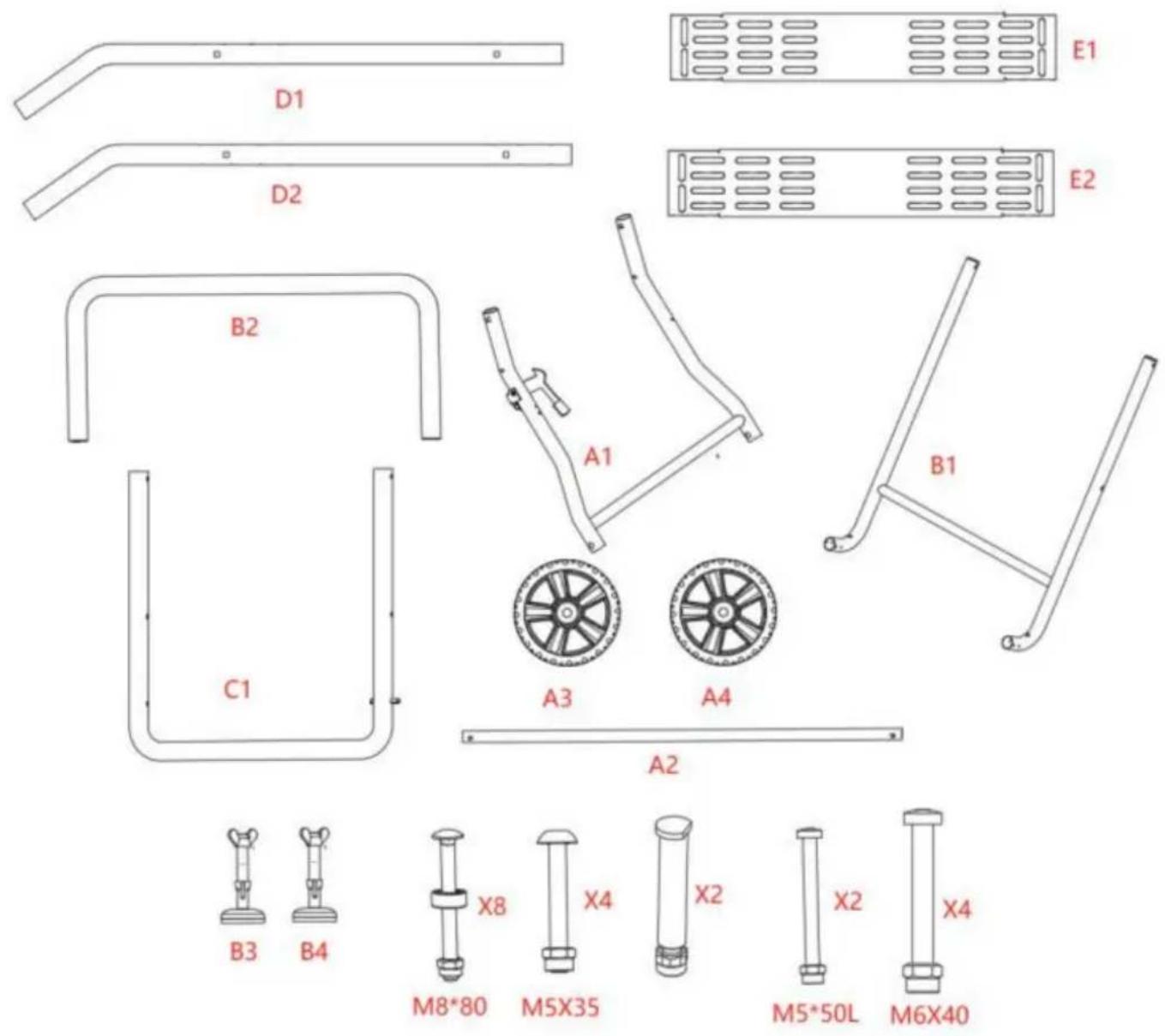

1. Najpierw otwórz opakowanie i sprawdź, czy części są kompletne.

D1 D2 B2 C1 A1 A3 A4 A2 B3 B4 X8 M8*80 X4 M5X35 X2 X2 X4 M5*50L M6X40 E1 E2

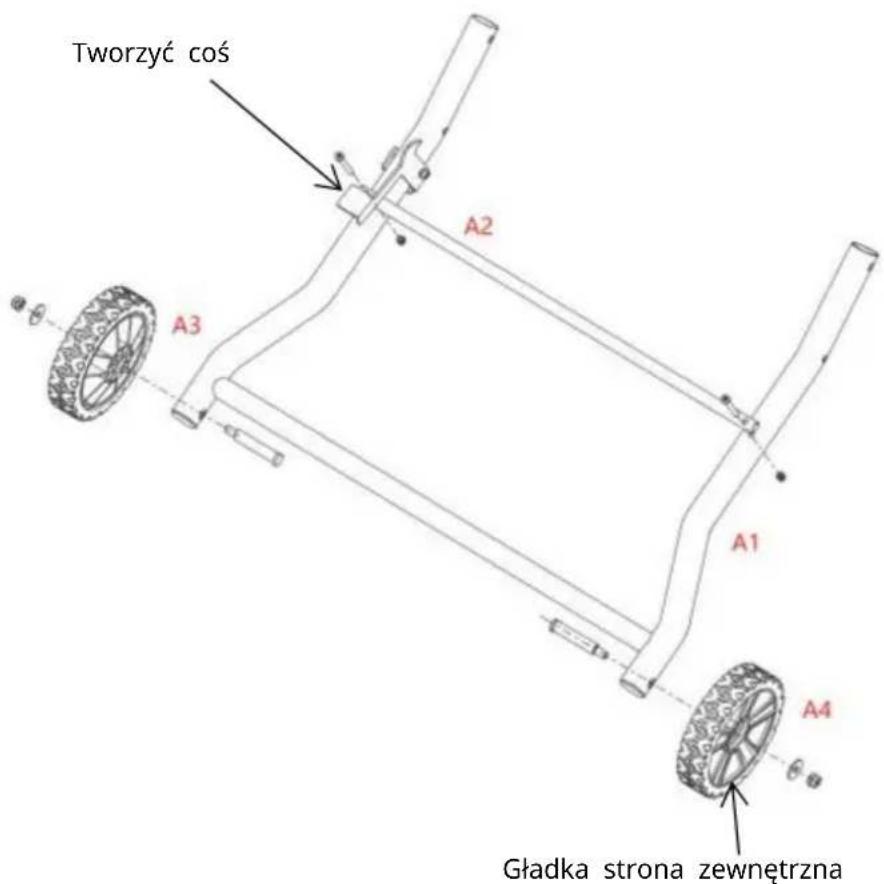

(Rys.1)

1. Położ część A1 płasko, jak pokazano na rysunku, weź część A2, wyrównaj otwory A1, który należy zmontować z otworami A2, przełożyć śrubę M4 przez otwór części śrub i zablokować nakrętkę nylonową, a następnie zmontować drugą stronę śruby w ten sam sposób.

2. Weź oponę A3, wyjmij wałek M8 z części A1 82, Przeciągnij przez dolny otwór od wewnątrz i przez otwór w oponie zamontuj płaską oponę podkładka o średnicy ∅ 22 * 1,5, dokręć nakrętkę nylonową M8, a następnie poluzuj go o pół obrotu, delikatnie poruszaj oponą ręcznie, aby się upewnić, że obraca się swobodnie. Zamontuj koło A4 w ten sam sposób Należy pamiętać, że gładka strona opony znajduje się na zewnątrz

Rys.1

Tworzyć coś A2 A3 A1 A4 Gładka strona zewnętrzna

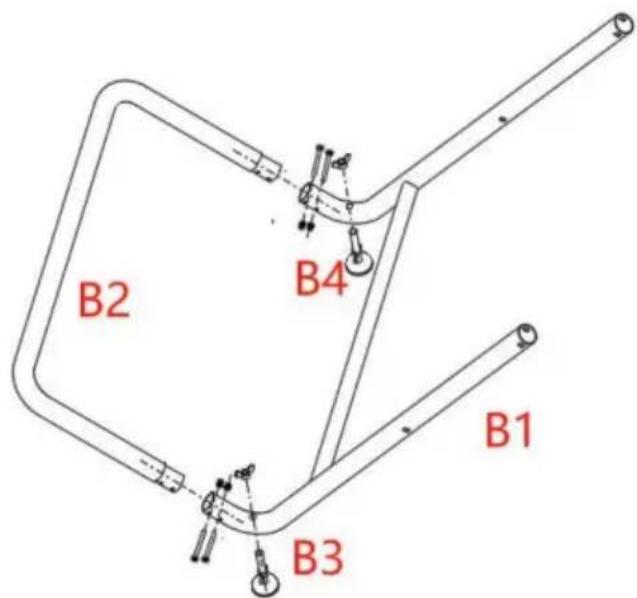

(Rys. 2)

1. Umieść część B1 płasko, jak pokazano na rysunku 2, wyrównaj rury stalowe części B2 z otworami na rury stalowe na obu końcach części B1, włóż je i wyrównaj je małymi dziurkami z boku. Weź dwa M5 35 śrub i gwint

je przez zewnętrzną powierzchnię, a następnie dokręć nakrętkę nylonową M5. Zablokuj drugą przykręcić w ten sam sposób.

1. Weź jeden wstępnie zainstalowany komponent B3, poluzuj górną nakrętkę motylkową i odkręcić śrubę, trzymając jednocześnie dolną nakrętkę motylkową na miejscu. Gwint część B3 przez dolny otwór części B1 i zablokuj kolejny motylek nakrętka. Złóż części B4 w ten sam sposób.

B2 B4 B1 B3

Rys.2

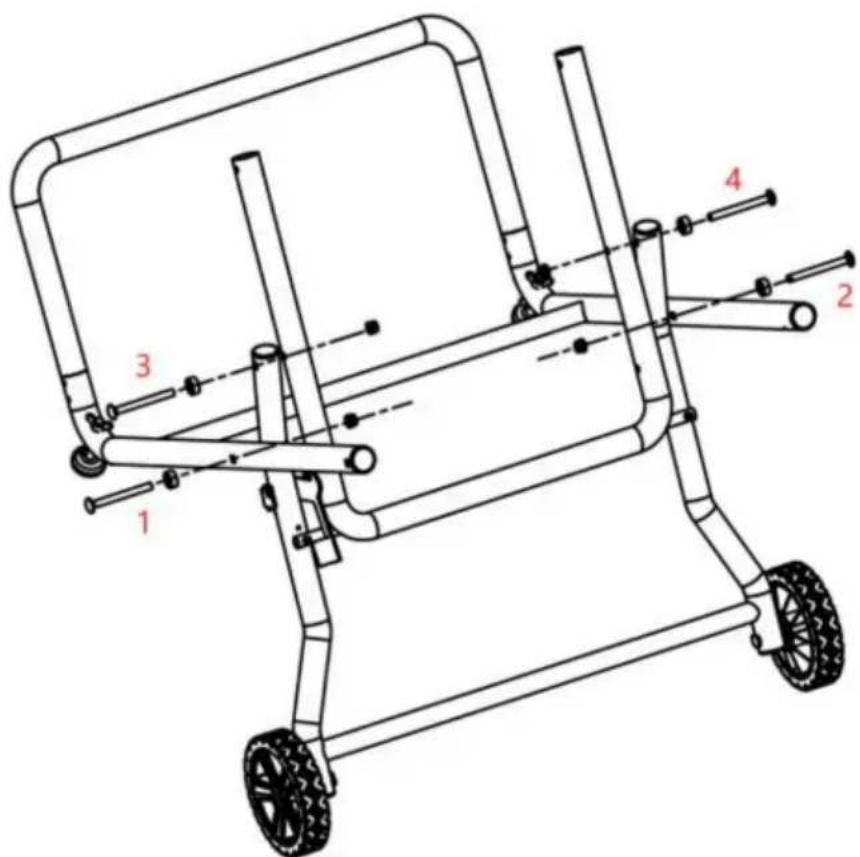

(Rys. 3)

1. Ułoż zmontowaną część A na płasko, umieść zmontowaną część B na płasko.

zewnętrzną część części A. Wyrównaj środkowy otwór boczny części B z drugim otwór w górnym końcu części A, weź zestaw śrub M8, najpiśruby o średnicy 80 kwadratów, odkręć zamontowaną wcześniej nakrętkę nylonową i usuń tuleję dystansową PP.

Śruba o kwadratowej średnicy M8 przechodzi przez zewnętrzną stronę pierwszego otworu na górnym końcu części A i jest wyposażony w tuleję dystansową PP, a następnie przechodzi przez środkowy otwór części C. Dół śruby M8 jest

wyrównany z kwadratowym otworem na rurze stalowej, a nakrętka nylonowa M8 jest zablokowana. Nakrętka nylonowa jest odsłonięta przez jeden pierścień zębaty śruby, a śruba nie może być zablokowana, aby uniknąć złego złożenia statywu. Zóż śrubę po drugiej stronie stosując tę sama metode.

1. Umieść część C w części A i wyrównaj środkowy otwór części C z pierwszym otwór na górnym końcu części A. Weź zestaw śrub M8, *Śruby o średnicy 80 kwadratów, najpierw usuń wstępnie zamontowaną nakrętkę nylonową i zdejmij tuleję dystansową PP. Śruba o średnicy kwadratowej M8 przechodzi przez przekładkę PP od pierwszego otwór w górnym końcu części A na rękawie, a następnie przez środek otwór części C. Wyrównaj dolny kwadrat śruby M8 z kwadratem otwór w rurze stalowej, zablokuj nakrętkę nylonową M8 i odsłoń nakrętkę nylonową, jeden pierścień zębaty pozycja standardowa ze śrubą. Nie blokuj śruby do uniknąć złego składania statywu. Zamontuj śrubę po drugiej stronie za pomocą tą samą metodą.

1 2 3 4

Ryc.3

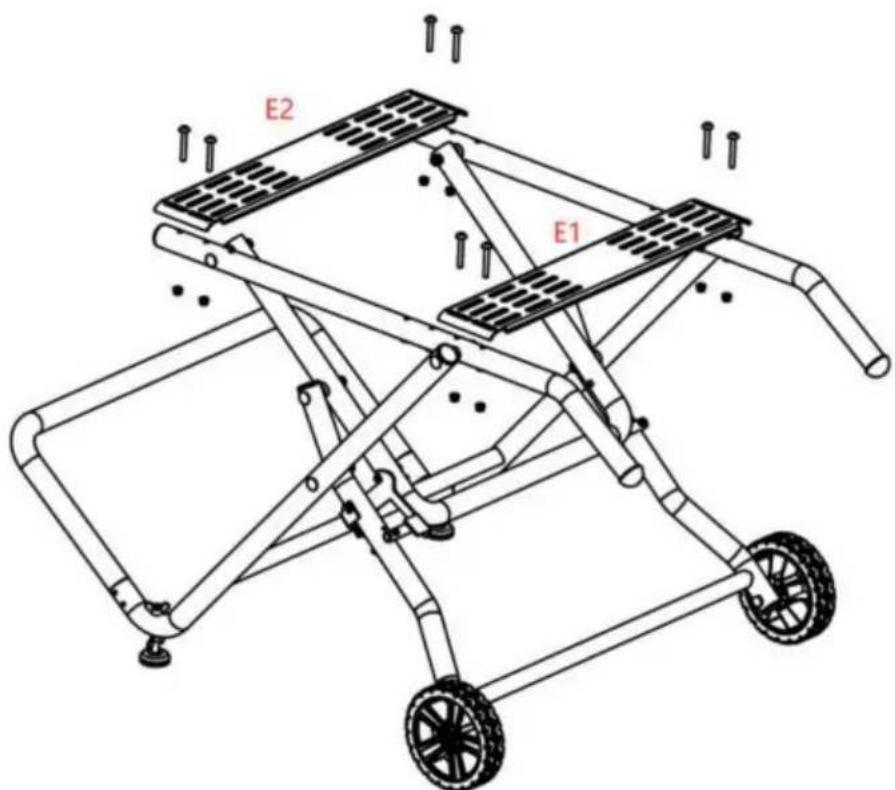

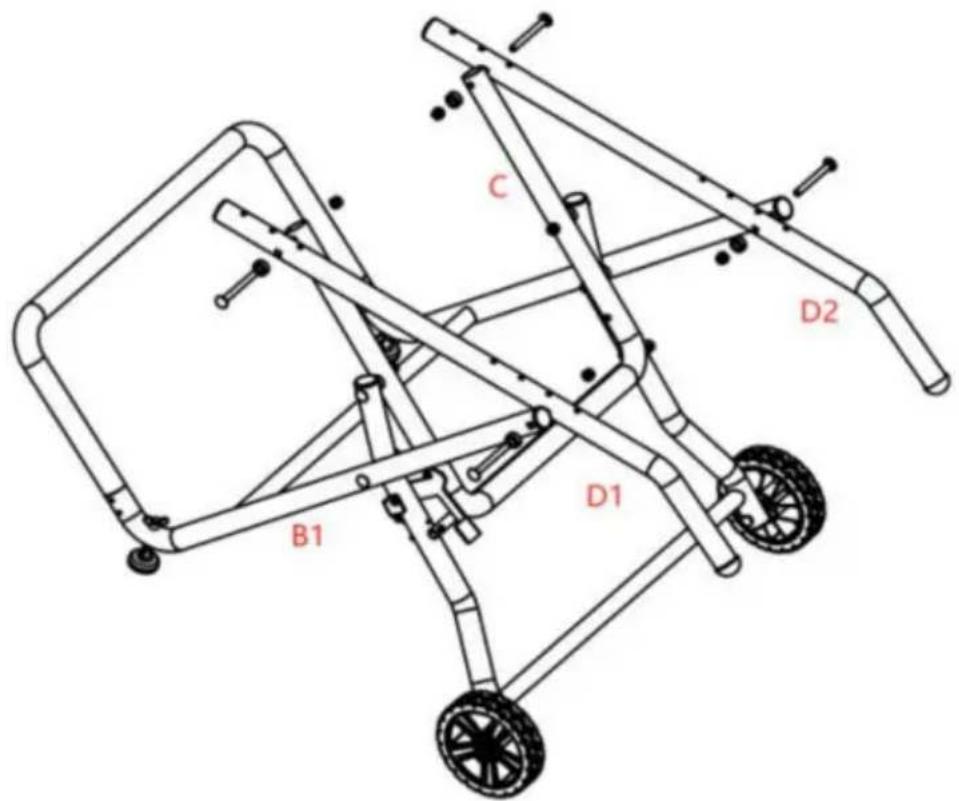

(Rys. 4 i rys. 5)

1. Przygotuj dwa zestawy śrub M8 80 wstępnie zamontowanych śrub, odkręć nakrętki nylonowe aby usunąć tuleję dystansową PP i weź część D1 jako kopię zapasową. Chwyć dolnej części części C i naciśnij ją w dół, aby zablokować sworzeń blokujący w gniazdo blokady. Przytrzymaj część C i pociągnij ją do góry, aby utworzyć części A i B przeciąć. Przeciągnij przygotowany * Wkręć śrubę 80 i włóż ją do dystansu PP śrubę M8 przez górny otwór części B. Wyrównaj dolny kwadrat śruby M8

z kwadratowym otworem na rurze stalowej. Włóż przygotowany otwór w pobliżu uchwyt części D1 do śruby i zablokuj go nakrętką nylonową M8. Odsłoń nakrętkę nylonową o jeden ząb koła śruby, aby uniknąć zablokowania śruby i uniemożliwiając płynne złożenie statywu.

1. Weź przygotowany M8 * Wkręć śrubę 80 i przewlecz ją przez otwór dystalny część D1, dodaj tuleję dystansową PP i przewlecz ją przez górny otwór części C. Sprawdź, czy dolny kwadrat śruby M8 jest wyrównany z kwadratowym otworem na rurze stalowej zablokuj nakrętkę nylonową M8 i odsłoń jeden pierścień zębaty nakrętka nylonowa ze śrubą. Nie blokuj śruby, aby uniknąć złożenia statywu płynnie. Powtórz połowę z dwóch metod montażu, aby złożyć część D2.

2. Weź część E1 i umieść ją po lewej i prawej stronie dalszego końca części D1/D2. Wyrównaj cztery otwory części E1 z otworami części D1 i D2. Weź jeden wstępnie zainstalowany M6 Śruba 40, odkręcić nakrętkę nylonową M6, gwint śrubę przez część od góry do dołu, zablokuj nakrętkę nylonową M6 i zmontuj pozostałe trzy śruby, używając tej samej metody. Powtórz powyższe czynności Kroki montażu E2.

C D2 B1 D1

Ryc.4

(Rys. 5)

Za pomocą poziomicy lub miarki zmierz wysokość poziomą czterech

punkty na częściach E1 i E2. W przypadku wystąpienia nierówności należy dopasować części B3/B4.

Wyreguluj części B3 i B4 w górę lub w dół zgodnie z rzeczywistą wysokością, aż do momentu, gdy pozostać na poziomie.

E2 E1

Ryc.5

Montaż piły na składanym stojaku

1. Umieść piłę na górze stojaka (wybierz najlepszą orientację)

pasuje do Ciebie). Użyj 4 śrub i nakrętek sześciokątnych z nylonu, aby zabezpieczyć piłę na miejscu pracy podstawka.

Przechowywanie akcesoriów i składanie/rozkładanie stojaka (rys.6)

Uwaga: Przed złożeniem stojaka należy usunąć wszystkie elementy robocze ze stołu. Usuń

i bezpiecznie przechowuj wszystkie luźne akcesoria, takie jak kątomierz, ogranicznik równoległy, osłona ostrza i popychacz. Opuść ostrze piły poniżej blatu stołu.

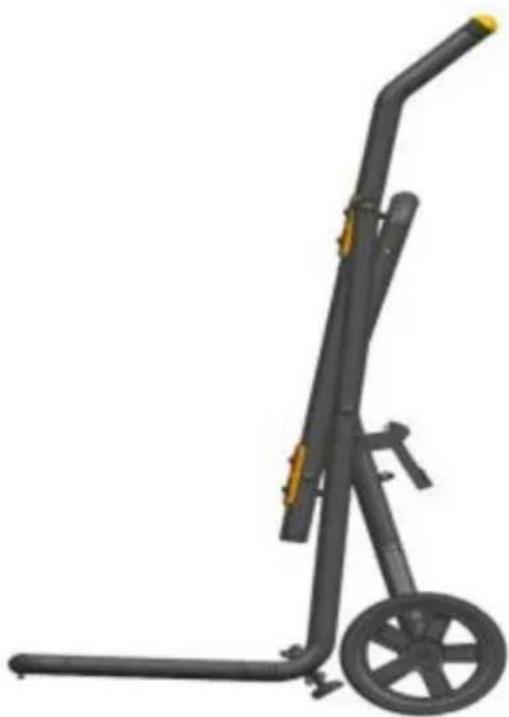

Stojak składany do przechowywania i transportu- (Rys.6)

Naciśnij zatrzask zwalniający podstawkę (A) i jednocześnie chwyć podstawkę.

uchwyty (B) i podnieś je do góry i odsuń od korpusu piły. Odepchnij miejsce pracy

piła, aż zatrzask zwalniający zaskoczy i zablokuje stojak. Teraz można obrócić i odtoczyć zespół stojaka i piły.

4. Utylizacja i recykling

Sprzęt jest dostarczany w opakowaniu, aby zapobiec jego uszkodzeniu podczas transportu. Surowce w tym opakowaniu mogą być ponownie wykorzystane lub poddane recyklingowi. Sprzęt i jego akcesoria są wykonane z różnych rodzajów materiałów, takich jak metal i plastik. Nigdy nie umieszczaj uszkodzonego sprzętu w domowych odpadach. Sprzęt należy oddać do odpowiedniego punktu zbiórki w celu prawidłowej utylizacji. Jeśli nie wiesz, gdzie znajduje się taki punkt zbiórki, powinieneś zapytać w lokalnym biurze rady.

5. Przechowywanie

Przechowuj sprzęt i akcesoria w ciemnym i suchym miejscu w temperaturze powyżej zera. Idealna temperatura przechowywania wynosi od 5 do 30 °C. Przechowuj elektronarzędzie w oryginalnym opakowaniu.
