BRUKSANVISNING HS6805 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

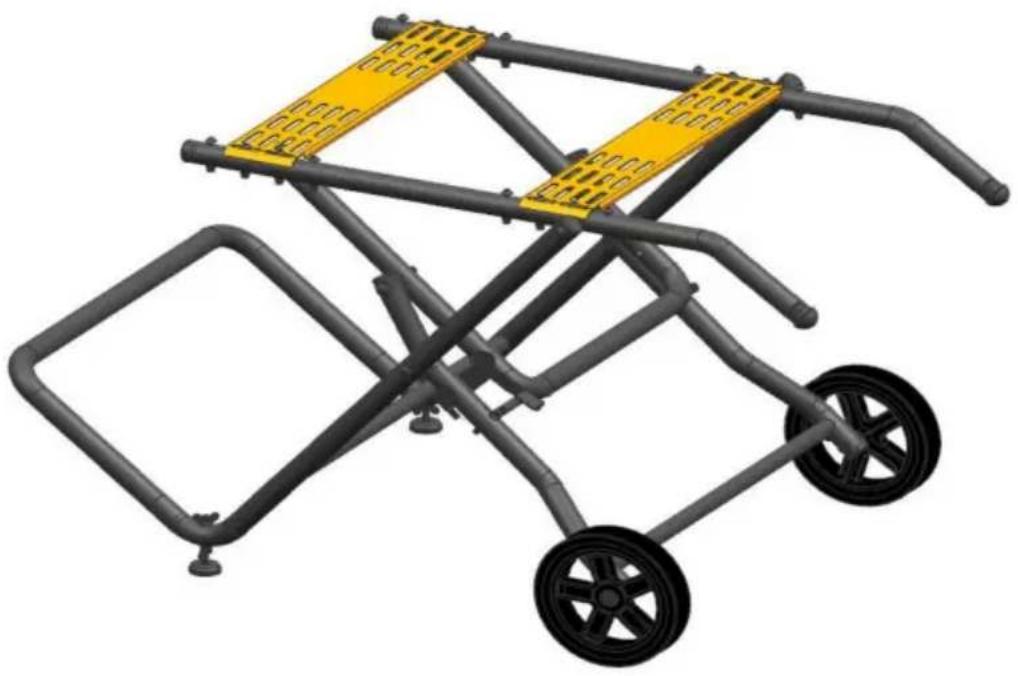

Bordssågstativ

MODELL: HS6805

(Bilden är endast för referens, se det faktiska objektet)

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någe teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet2012/19/EG. Symbolen som visar en soptunna på hjul korsadindikerar att produkten kräver separat sophämtning iEuropeiska unionen. Detta gäller produkten och alla tillbehörmärkt med denna symbol. Produkter märkta som sådana kanske inte är detkasseras med vanligt hushållsavfall, men måste tas till eninsamlingsställe för återvinning av elektriska och elektroniska apparater

1. SÄKERHETSINSTRUKTIONER

1.1 WARNING

Läs alla varningar, instruktioner, illustrationer och specifikationer som tillhandahålls med fällbart stativ och verktyget som ska monteras på stativet. Underlåtenhet att följ varningarna och instruktionerna kan leda till elektriska stötar, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida referens.

1.2 WARNING

• Det fällbara stativet är avsett för montering av DEWALT bordssåg DCS7485 DCS7485T1 DWE7485 och DWE7491RS VEVOR bordssåg
  M1H-ZP7-254A-1 WTS210F och så vidare. Se elverktygets användarhandbok för att bekräfta kompatibilitet.
• Stödbenen måste ha de justerbara benen färdigmonterade innan montering av verktyget.
• Sätt ihop det fällbara stativet enligt instruktionerna innan du monterar verktyget. Rät monteringen är viktig för att förhindra risken för kollaps av stativet.
• Modifiera inte det fällbara stativet och använd det inte för något ändamål som det inte är det avsedd.
• Koppla bort verktyget från strömkällan före montering eller tillverkning justeringar.

- Oavsiktlig aktivering av verktyget är orsaken till många olyckor.

- Kontrollera alltid att verktyget är säkert monterat och stabilt före användning. Utför en torrkörning av skärooperationen bara för att säkerställa att nej problem kommer att uppstå när snittet görs. Om verktyget glider på stativet, detta kan leda till förlust av kontroll och möjlig skada.

- Fäst verktyget ordentligt i stativet innan du använder verktyget. Hela enheten måste placeras på en stadig, jämn yta.

- Öppna eller stäng inte stativet med verktyget monterat.

- Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder till olyckor.

- Överbelasta inte stativet och använd det inte som stege eller ställning.

Överbelastning eller ställning på stativet kan leda till att den välter.

- Innan du använder eller transporterar, se till att alla fästelement sitter stadigt åtdragna.

Lösa anslutningar kan leda till instabilitet och felaktig skärning.

Se till att långa och tunga arbetsstycken inte påverkar balansen stå. Långa och/eller tunga arbetsstycken måste stödjas i den fria änden.

2. Layout och medföljande artiklar

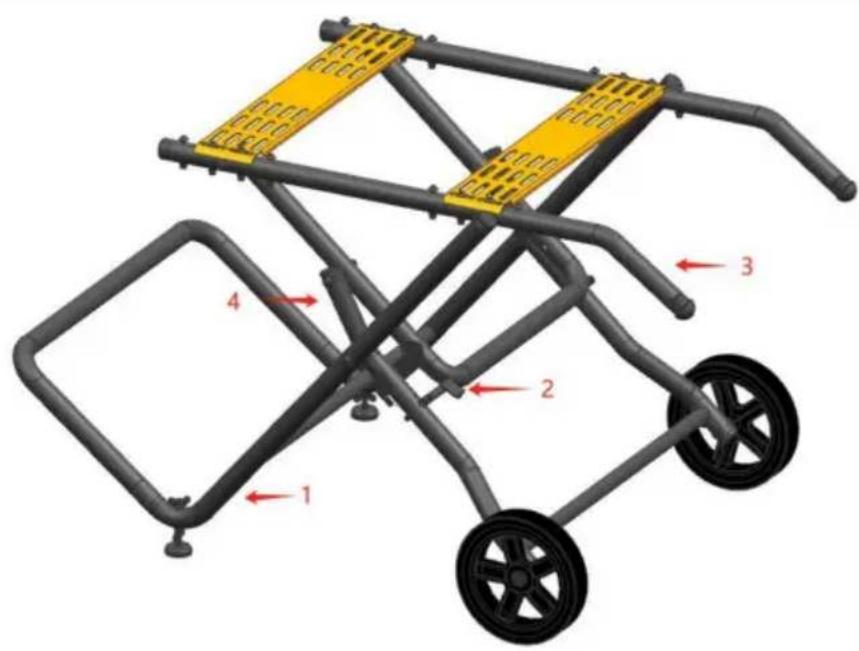

2.1 Layout

1 2 3 4

1. Fällbart stativ
2. Ståfrigöringsspärr
3. Bärhandtag
   (vikt läge)
4. Stå infälld
   placera

3. MONTERING OCH JUSTERINGAR

Montering av hopfällbart stativ

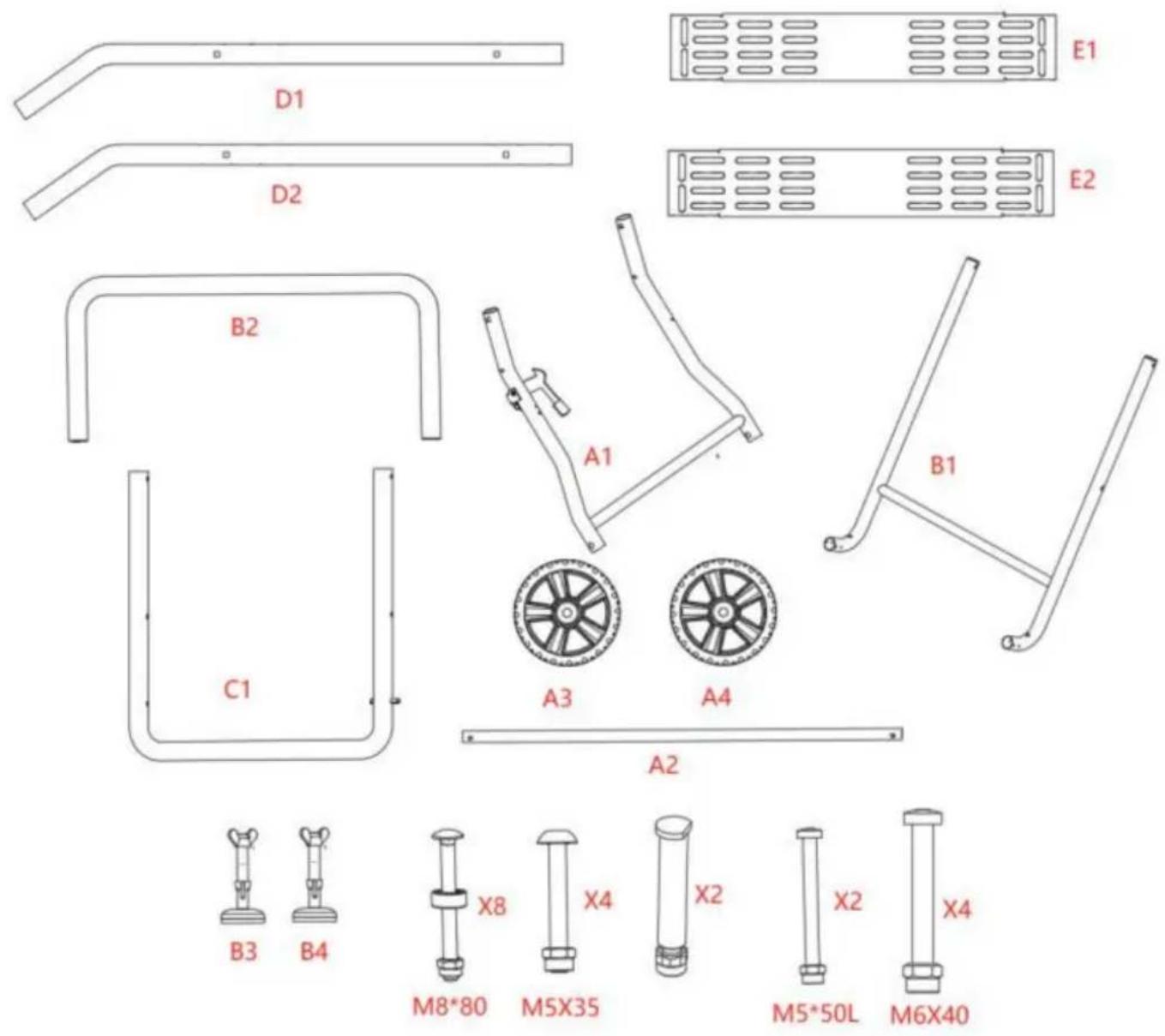

1. Öppna först förpackningen och kontrollera om delarna är kompletta.

D1 D2 B2 C1 A1 A3 A4 A2 B3 B4 X8 M8*80 M5X35 X4 X2 X2 X4 M5*50L M6X40 E1 E2

(Fig.1)

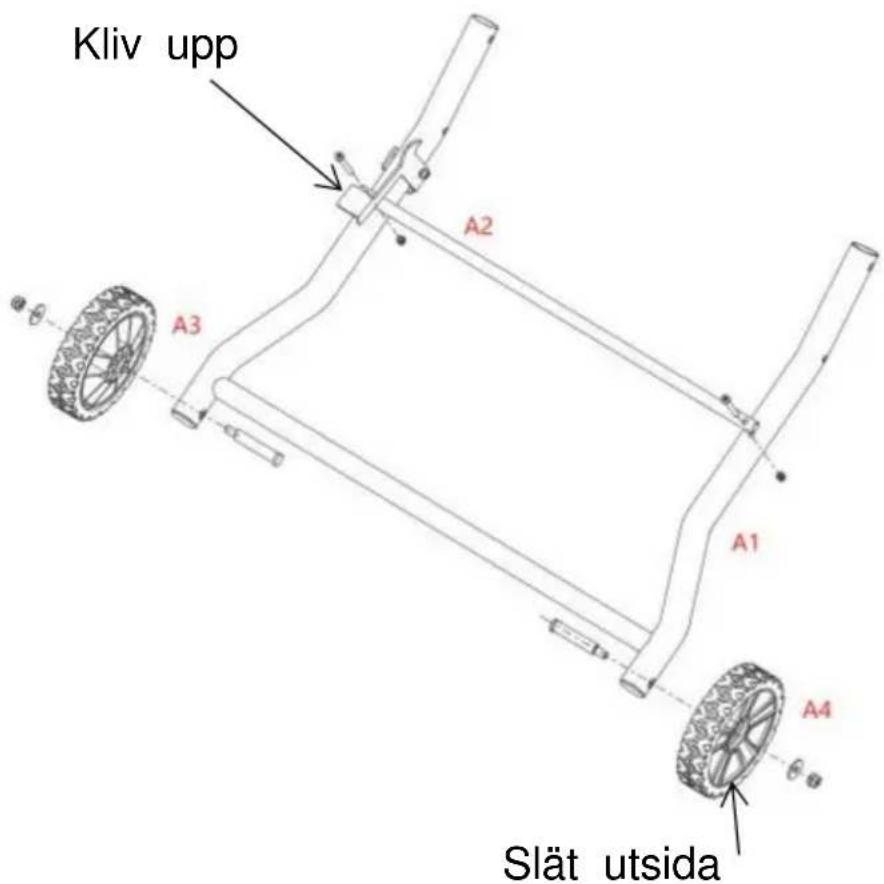

1. Lägg del A1 platt som visas i figuren, ta del A2, Rikta in hålen på A1 som behöver monteras med hålen i A2, för M4:an genom delhålet och lås bultar nylonmuttern och montera den andra sidan bultar på samma sätt.

2. Ta del A3-däcket, ta en axel M8 av del A82, Trä genom det nedre hålet från insidan och sedan genom däckhålet, installera en platt bricka med en diameter på ∅ 22 * 1.5, dra åt M8 nylonmuttern och sedan lossa det ett halvt varv, flytta försiktigt däcket för hand för att säkerställa att det roterar fritt. Montera A4-hjulet på samma sätt

Observera att den släta sidan av däcket är på utsidan

Fig.1

Kliv upp A2 A3 A1 A4 Slät utsida

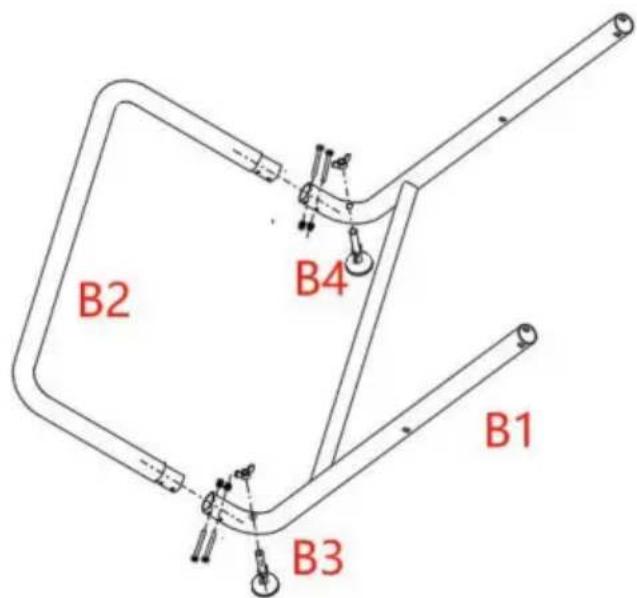

(Fig. 2)

1. Placera del B1 plant som visas i figur 2, rikta in delens stålrör

B2 med stålrörshålen i båda ändarna av del B1, sätt in dem och rikta in dem dem med de små hålen på sidan. Ta två M5 * 35 bultar och gänga

dem genom den yttre sidan, dra sedan åt M5 nylonmuttern. Lås den andra bult på samma sätt.

1. Ta en förinstallerad B3-komponent, lossa den övre fjärilsmuttern

och skruva loss bulten, samtidigt som den nedre vridspjällsmuttern hålls på plats. Tråd del B3 genom det nedre hålet i del B1 och lås en annan fjäril mutter. Montera B4 delar på samma sätt.

B2 B4 B1 B3

Fig.2

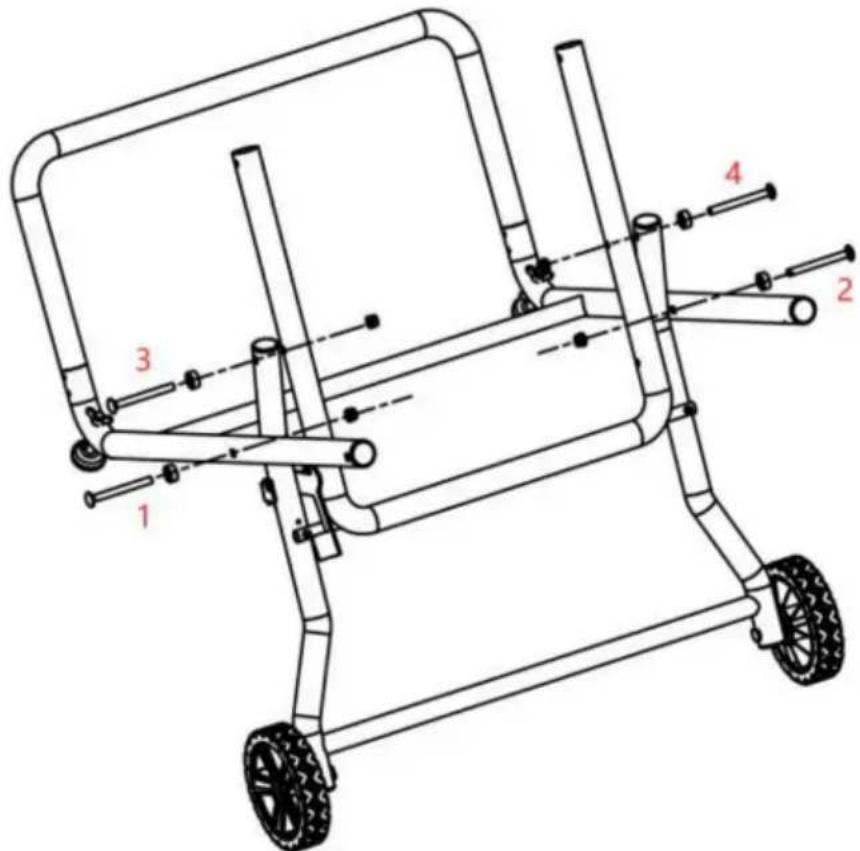

(Fig. 3)

1. Lägg den monterade delen A plant, placera den monterade delen B platt på utsidan av del A. Rikta in det mittersta sidohålet på del B med det andra hål på den övre änden av del A, ta en uppsättning M8 förstkvadratiska bultar, skruva loss den förinstallerade nylonmuttern och ta bort PP-distanshylsan.

M8-bulten med kvadratisk diameter passerar genom utsidan av det första hålet på den övre änden av del A och är försedd med en PP distanshylsa, och sedan passerar genom mitthålet i del C. Botten på M8-bulten är

i linje med det fyrkantiga hålet på stålröret, och M8 nylonmuttern är låst. Nylonmuttern exponeras av skruvens ena tandring och den bulten kan inte låsas för att undvika dålig vikning av stativet. Montera bulten på andra sidan med samma metod.

1. Placera del C i del A och rikta in det mittersta hålet på del C med det första hål i den övre änden av del A. Ta en uppsättning M80 kvadratiska bultar, ta först bort den förinstallerade nylonmuttern och ta bort PP-distanshylsan. M8-bulten med kvadratisk diameter passerar genom PP-distansen från den första hål i den övre änden av del A på ärmen och sedan genom mitten hål på delen C. Rikta in den nedre kvadraten på M8-bulten med kvadraten hål på stålröret, lås M8 nylonmuttern och exponera nylonmuttern genom en tandring position standard med skruven. Lås inte bulten till undvik dålig fällning av stativet. Montera bulten på andra sidan med hjälp av samma metod.

1 2 3 4

Fig.3

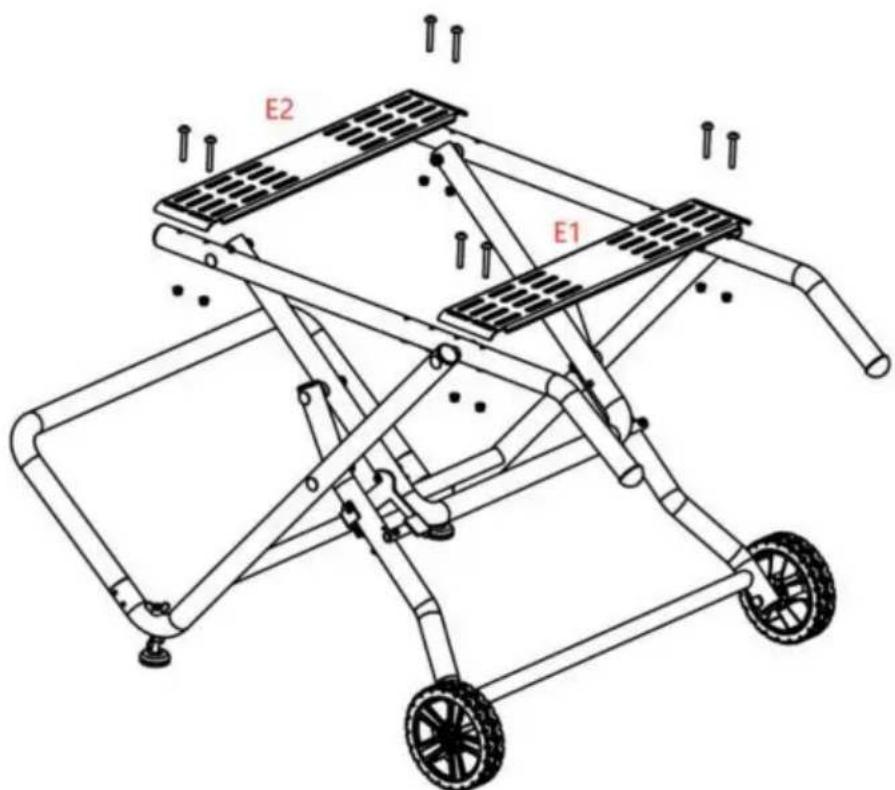

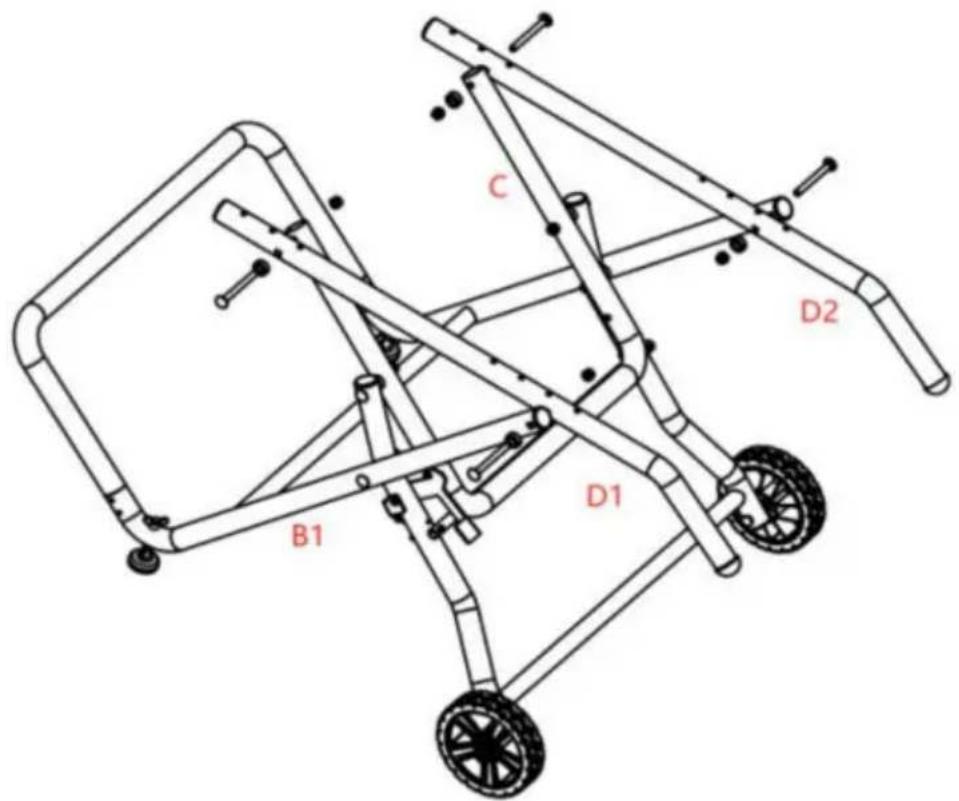

(Fig. 4 & Fig. 5)

1. Förbered två uppsättningar 80 förinstallerade bultar, skruva loss nylonmuttrarna M8 för att ta bort PP- distanshylsan och ta del D1 för backup. Ta tag i botten av del C och tryck den nedåt för att låsa lässtiftet i lässpår. Håll del C och dra den uppåt för att göra del A och B korsas. Ta en förberedd M8 genom80 skruva och sätt in den i PP-distansen det övre hålet i del B. Rikta in den nedre kvadraten på M8-bulten

med det fyrkantiga hålet på stålröret. Sätt in det förberedda hålet nära handtag av del D1 i bulten och lås den med en M8 nylonmutter. Exponera nylonmutter med en tand cirkel av skruven för att undvika att låsa bulten och förhindrar att stativet fälls ihop smidigt.

1. Ta en förberedd M8 80 skruva och trä den genom det distala hålet på del D1, lägg till en PP-distanshylsa och trä den genom det övre hålet på delen C. Kontrollera att den nedre kvadraten på M8-bulten är i linje med det fyrkantiga hå på stålröret, lås M8 nylonmuttern och exponera en tandring på nylonmutter med skruven. Lås inte bulten för att undvika att fälla ihop stativet mjukt. Upprepa 1/2 av de två monteringsmetoderna för att montera del D2.

2. Ta del E1 och placera den på vänster och höger sida av den bortre änden av delar D1/D2. Rikta in de fyra hålen i del E1 med hålen i del D1 och D2. Ta en förinstallerad M6 40 bult, skruva loss M6 nylonmuttern, gänga bulten genom delen uppifrån och ned, lås M6 nylonmuttern och montera de andra tre bultarna med samma metod. Upprepa ovanstående steg för att montera E2.

C D2 B1 D1

Fig.4

(Fig. 5)

Använd ett vattenpass eller ett måttband för att mäta den horisontella höjden på fyra punkter på delarna E1 och E2. Om det finns några ojämnheter, justera delar B3/B4. Justera delarna B3 och B4 upp eller ner enligt den faktiska höjden tills de förbli nivå.

E2 E1

Fig. 5

Montering av sågen på fällbart stativ

1. Placera sågen ovanpå stativet (välj vilken orientering som är bäst passar dig). Använd 4 skruvar och nylonsex. muttrar för att säkra arbetsplatsen såg 1 stå.

Tillbehörsförvaring och fällbart/uppfällbart stativ (Fig.6)

Obs: Ta bort alla arbetsstycken från bordet innan du fäller ihop stativet. Ta bort och förvara alla lösa tillbehör på ett säkert sätt som geringsmätare, klyvstängsel, bladskydd och tryckpinne. Nedre sågklingan under bordsskivan.

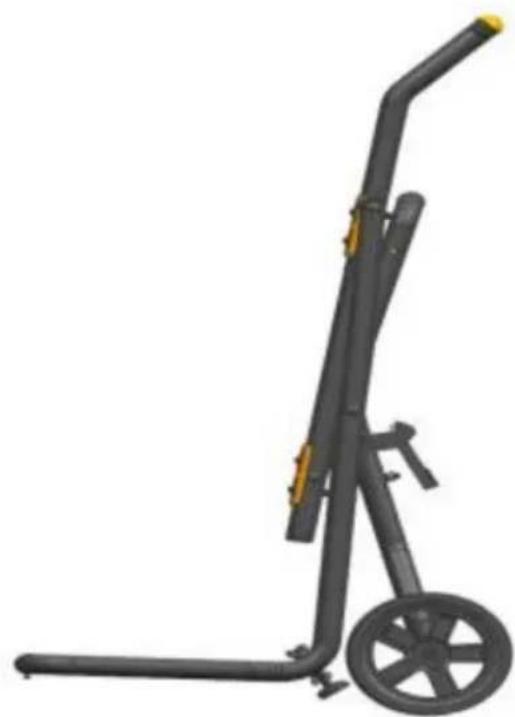

Fällbart stativ för förvaring och transport- (Fig.6)

Tryck på stativets frigöringsspärr (A) och ta samtidigt tag i stativet handtagen (B) och lyft dem upp och bort från sågkroppen. Tryck på arbetsplatsen

såg tills frigöringsspärren klickar och låser stativet. Stativet och sågenheten kan nu svängas och rullas bort.

4. Avfallshantering och återvinning

Utrustningen levereras i förpackning för att förhindra att den skadas under transporten. Råvarorna i denna förpackning kan återanvändas eller återvinnas.

Utrustningen och dess tillbehör är gjorda av olika typer av material, såsom metall och plast. Lägg aldrig defekt utrustning i hushållssoporna. Utrustningen bör lämnas

till en lämplig insamlingsstation för korrekt avfallshantering. Om du inte vet var en sådan uppsamlingsplats finns bör du fråga på ditt kommunkontor.

5. Förvaring

Förvara utrustningen och tillbehören på en mörk och torr plats över frystemperaturen. Den idealiska lagringstemperaturen är mellan 5 och 30 °C. Förvara elverktyget i originalförpackningen.

Teknisk support och e-garanticertifikat www.vevor.com/support
