MANUALE UTENTE HS6805 Vevor

Supporto tecnico e certificato di garanzia

Supporto per sega da tavolo

MANUALE D'USO

MODELLO:HS6805

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

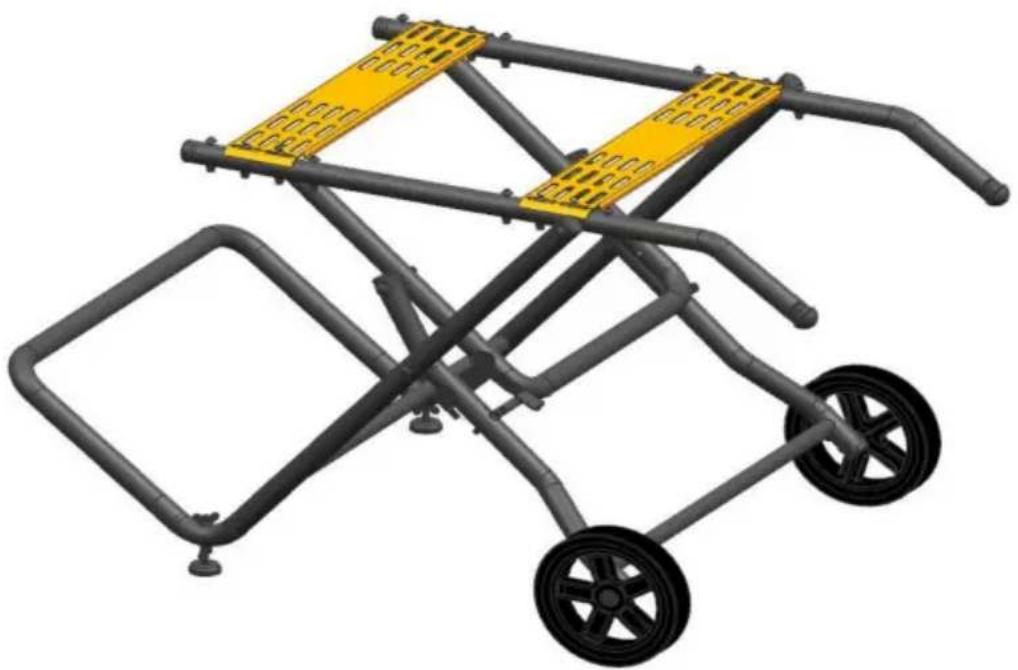

Supporto per sega da tavolo

MODELLO:HS6805

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barratoindica che il prodotto richiede una raccolta differenziata dei rifiutiUnione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltito insieme ai normali rifiuti domestici, ma deve essere portato in unpunto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

1. ISTRUZIONI DI SICUREZZA

1.1 AVVERTIMENTO

Leggere tutte le avvertenze, le istruzioni, le illustrazioni e le specifiche fornite con supporto pieghevole e l'utensile da montare sul supporto. La mancata seguire le avvertenze e le istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

1.2 ATTENZIONE

•Il supporto pieghevole è progettato per il montaggio della sega da tavolo DEWALT DCS7485 Sega circolare da tavolo DCS7485T1 DWE7485 e DWE7491RS VEVOR

M1H-ZP7-254A-1 WTS210F e così via. Fare riferimento alle istruzioni per l'uso dell'utensile elettrico. manuale del proprietario per confermare la compatibilità.

•Le gambe di supporto devono avere le gambe regolabili completamente assemblate prima montaggio dell'utensile.

- Montare il supporto pieghevole come indicato prima di montare l'utensile. Corretto Il montaggio è importante per prevenire il rischio di crollo del supporto.

- Non modificare il supporto pieghevole o utilizzarlo per scopi diversi da quelli per cui è stato progettato. voluto.

- Scollegare l'utensile dalla fonte di alimentazione prima di assemblarlo o realizzarlo aggiustamenti.

• L'attivazione involontaria dell'utensile è la causa di molti incidenti.
- Prima dell'uso, verificare sempre che l'utensile sia montato saldamente e sia stabile.

Eseguire una prova a secco dell'operazione di taglio solo per assicurarsi che non

si verificheranno dei problemi quando si esegue il taglio. Se l'utensile scivola sul supporto, questo può causare la perdita del controllo e possibili lesioni.

- Prima di utilizzare l'utensile, fissarlo saldamente al supporto. L'intero

l'unità deve essere posizionata su una superficie solida e piana.

•Non aprire o chiudere il supporto con l'utensile montato.

- Mantenere l'area di lavoro pulita e ben illuminata. Le aree disordinate o buie favoriscono gli incidenti.

- Non sovraccaricare il supporto e non utilizzarlo come scala o impalcatura.

Sovraccaricare o sostare sul supporto può causare il ribaltamento.

- Prima di utilizzare o trasportare, assicurarsi che tutti i dispositivi di fissaggio siano saldamente fissati serrato.

I collegamenti allentati possono causare instabilità e tagli imprecisi.

Assicurarsi che i pezzi lunghi e pesanti non compromettano l'equilibrio del

supporto. I pezzi lunghi e/o pesanti devono essere sostenuti all'estremità libera.

2. Disposizione e articoli forniti

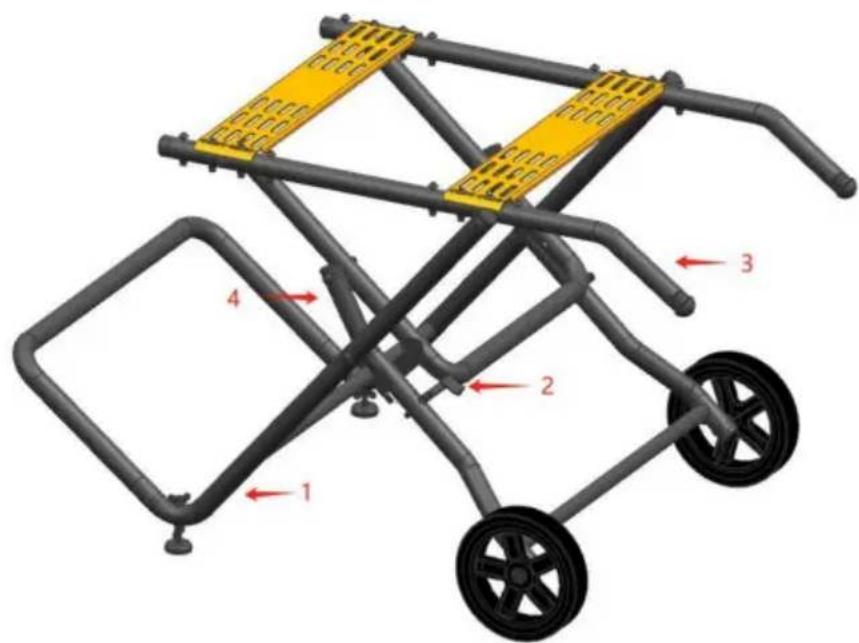

2.1 Disposizione

1. Supporto pieghevole

2. Fermo di rilascio del supporto

3. Maniglie per il trasporto

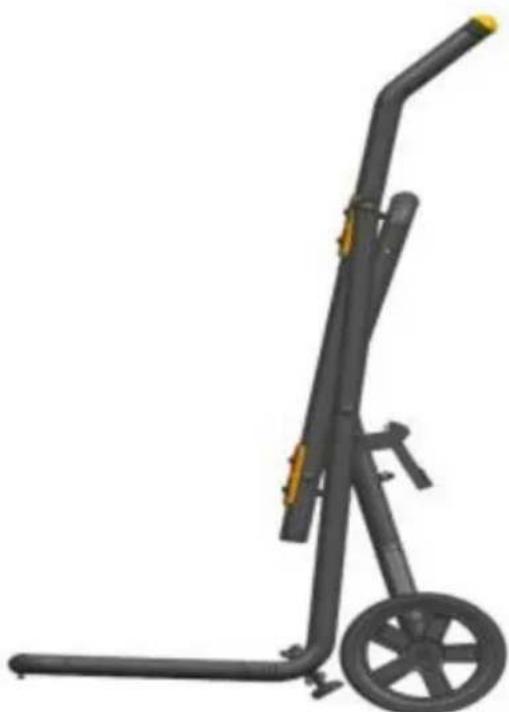

(posizione piegata)

1. Stare in posizione piegata

posizione

3. MONTAGGIO E REGOLAZIONI

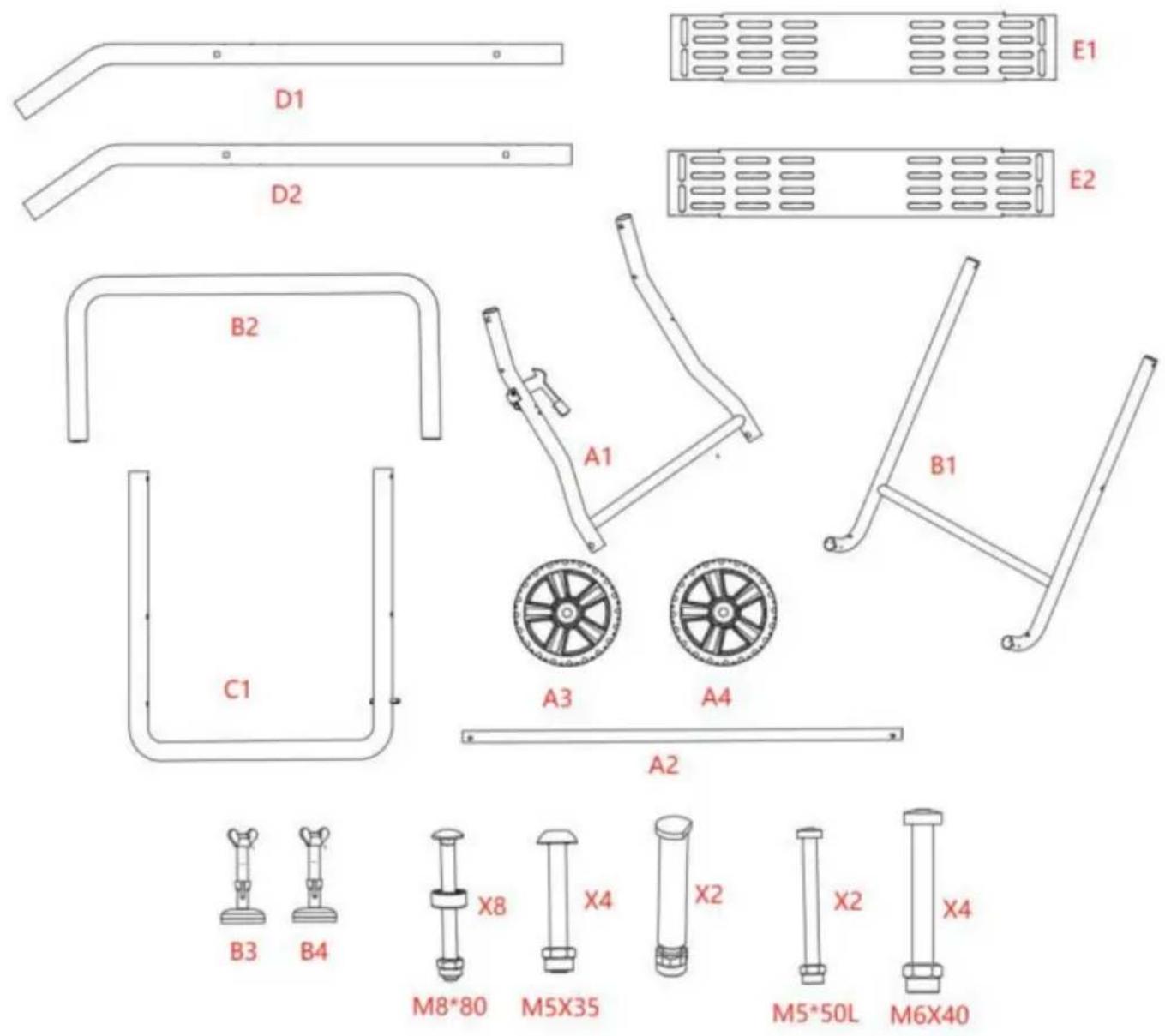

Montaggio del supporto

pieghevole 1. Aprire prima la confezione e verificare che i componenti siano completi.

D1 D2 B2 C1 A1 A3 A4 B1 A2 B3 B4 X8 X4 X2 X2 X4 M8*80 M5X35 M5*50L M6X40 E1 E2

(Fig.1)

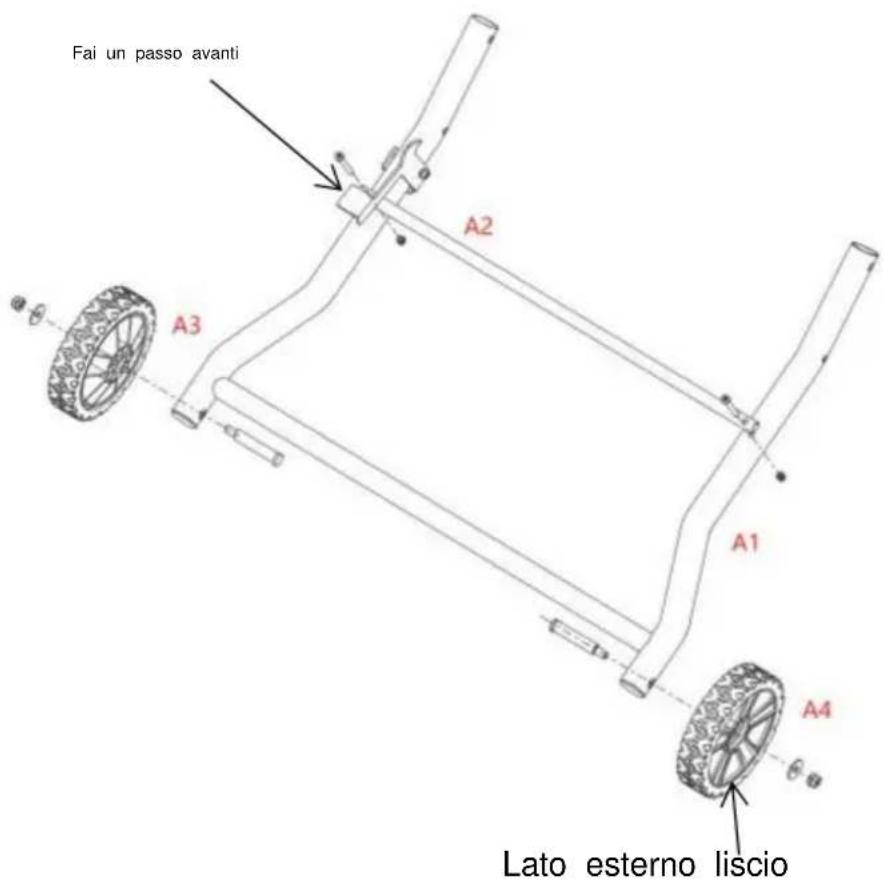

1. Posizionare la parte A1 in piano come mostrato nella figura, prendere la parte A2, allineare i fori di A1 che deve essere assemblato con i fori di A2, far passare l'M4 attraverso ibulloni foro della parte e bloccare il dado in nylon e assemblare l'altro lato bulloni nello stesso modo.
2. Prendi la parte A3 del pneumatico, prendi un 82, Infilare nel foro inferiore albero M8 della parte A1 dall'interno e poi attraverso il foro del pneumatico, installa una gomma a terra rondella con diametro ∅ 22 * 1.5, stringere il dado in nylon M8, quindi allentarlo di mezzo giro, muovere delicatamente il pneumatico a mano per assicurarsi che ruota liberamente. Montare la ruota A4 nello stesso modo

Si prega di notare che il lato liscio del pneumatico è all'esterno

Figura 1

Fai un passo avanti A2 A3 A1 A4 Lato esterno liscio

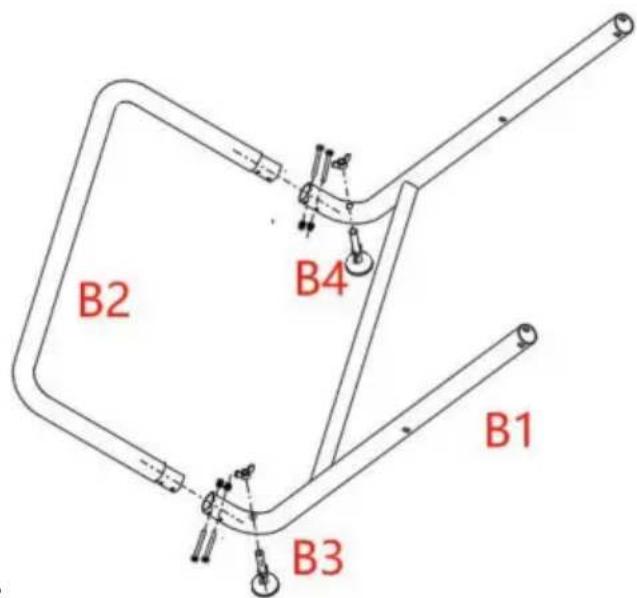

(Figura 2)

1. Posizionare la parte B1 in piano come mostrato nella Figura 2, allineare i tubi in acciaio della pa B2 con i fori del tubo di acciaio ad entrambe le estremità della parte B1, inserirli e allinearli con i piccoli fori sul lato. Prendi due M5 * 35 bulloni e filettatura

attraverso la faccia esterna, quindi serrare il dado in nylon M5. Bloccare l'altro avvitare nello stesso modo.

1. Prendi un componente B3 preinstallato, allenta il dado a farfalla superiore e svitare il bullone, mantenendo il dado a farfalla inferiore in posizione. Filettatura parte B3 attraverso il foro inferiore della parte B1 e bloccare un'altra farfalla dado. Assemblare le parti B4 nello stesso modo.

B2 B4 B1 B3

Figura 2

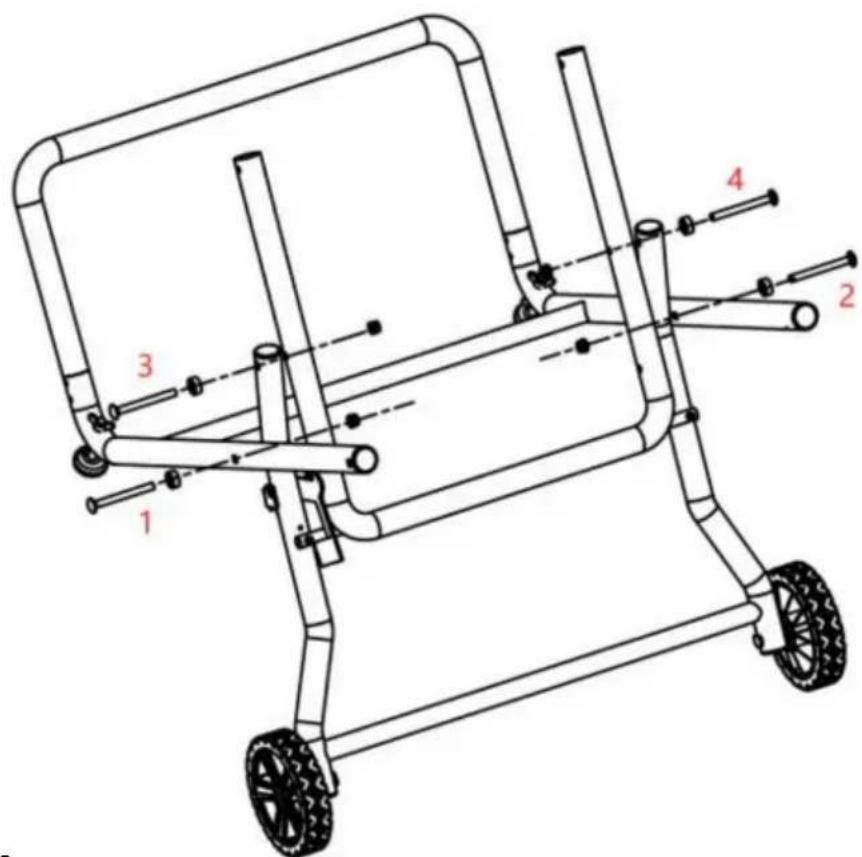

(Figura 3)

1. Posizionare la parte assemblata A in piano, posizionare la parte assemblata B in piano l'esterno della parte A. Allineare il foro laterale centrale della parte B con il secondo foro sull'estremità superiore della parte A, prendere un set di 80 bulloni di diametro quadrato, M8, prima svitare il dado in nylon preinstallato e rimuovere il manicotto distanziatore in PP. Il bullone M8 di diametro quadrato passa attraverso il lato esterno del primo foro sull'estremità superiore della parte A ed è dotato di un manicotto distanziatore in PP, e quindi passa attraverso il foro centrale della parte C. La parte inferiore del bullone M8 è allineato con il foro quadrato sul tubo di acciaio e il dado in nylon M8 è bloccato. Il dado in nylon è esposto da un anello dentato della vite e il il bullone non può essere bloccato per evitare una cattiva piegatura del treppiede. Montare il bullon dall'altro lato usando lo stesso metodo.

2. Posizionare la parte C nella parte A e allineare il foro centrale della parte C con il primo foro all'estremità superiore della parte A. Prendi un set di80 bulloni di diametro quadrato, M8, rimuovi prima il dado in nylon preinstallato e rimuovi il manicotto distanziatore in PP. Il bullone M8 di diametro quadrato passa attraverso il distanziatore PP dal primo foro dell'estremità superiore della parte A sulla manica e poi attraverso il centro foro della parte C. Allineare il quadrato inferiore del bullone M8 con il quadrato foro sul tubo di acciaio, bloccare il dado in nylon M8 ed esporre il dado in nylon una posizione dell'anello del dente standard con la vite. Non bloccare il bullone per evitare una cattiva piegatura del treppiede. Montare il bullone sull'altro lato utilizzando lo stesso metodo.

1 2 3 4

Figura 3

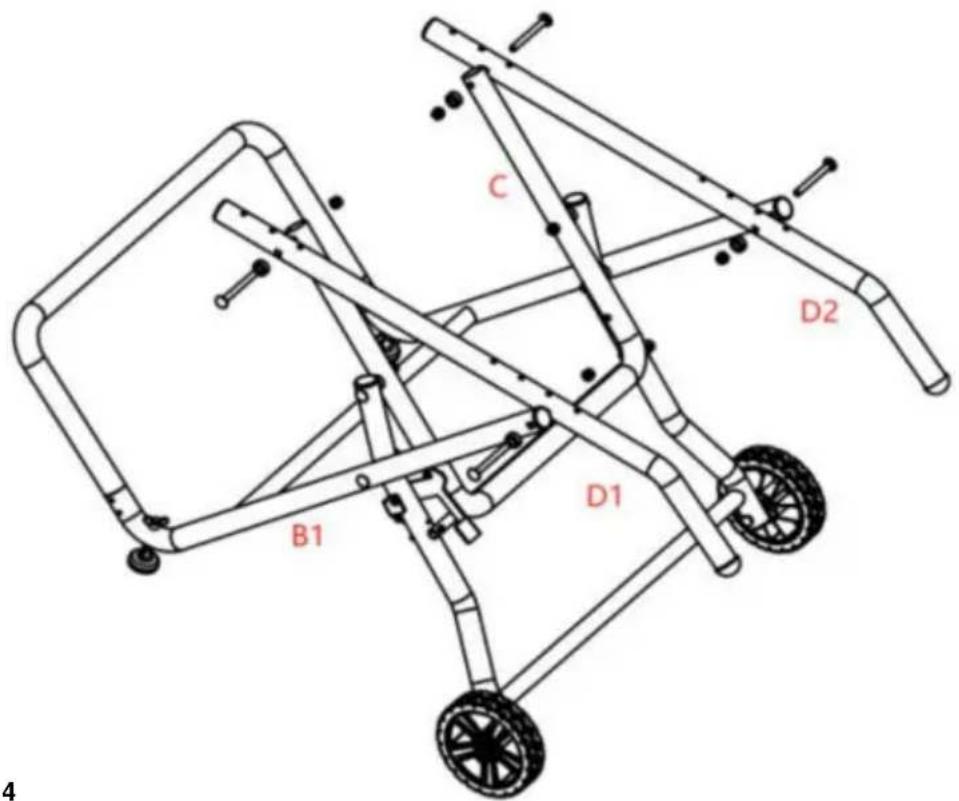

(Fig. 4 e Fig. 5)

1. Preparare due set di M8 per 80 bulloni preinstallati, svitare i dadi in nylon rimuovere il manicotto distanziatore PP e prendere la parte D1 per il backup. Afferrare il parte inferiore della parte C e premerla verso il basso per bloccare il perno di bloccaggio nel slot di blocco. Tieni la parte C e tirala verso l'alto per creare le parti A e B intersecano. Prendi un M8 preparato 80 vite e inserirla nel distanziatore PP attraverso il foro superiore della parte B. Allineare il quadrato inferiore del bullone M8

con il foro quadrato sul tubo di acciaio. Inserire il foro preparato vicino al maniglia della parte D1 nel bullone e bloccarla con un dado in nylon M8. Esporre il dado in nylon con un giro di denti della vite per evitare di bloccare il bullone e impedendo al treppiede di ripiegarsi agevolmente.

1. Prendi un M8 preparato 80 vite e infilarla attraverso il foro distale di parte D1, aggiungere un manicotto distanziatore in PP e infilarlo nel foro superiore della parte C. Controllare che il quadrato inferiore del bullone M8 sia allineato con il foro quadrato sul tubo di acciaio, bloccare il dado in nylon M8 ed esporre un anello dentato del dado in nylon con la vite. Non bloccare il bullone per evitare di piegare il treppiede senza problemi. Ripetere 1/2 dei due metodi di assemblaggio per assemblare la parte D2.

2. Prendi la parte E1 e posizionala sul lato sinistro e destro dell'estremità più lontana parti D1/D2. Allineare i quattro fori della parte E1 con i fori delle parti D1 e D2. Prendi un M6 preinstallato 40 bullone, svitare il dado in nylon M6, filettatura il bullone attraverso la parte dall'alto verso il basso, bloccare il dado in nylon M6 e assemblare gli altri tre bulloni usando lo stesso metodo. Ripetere quanto sopra passaggi per assemblare E2.

C D2 B1 D1 4

Figura 4

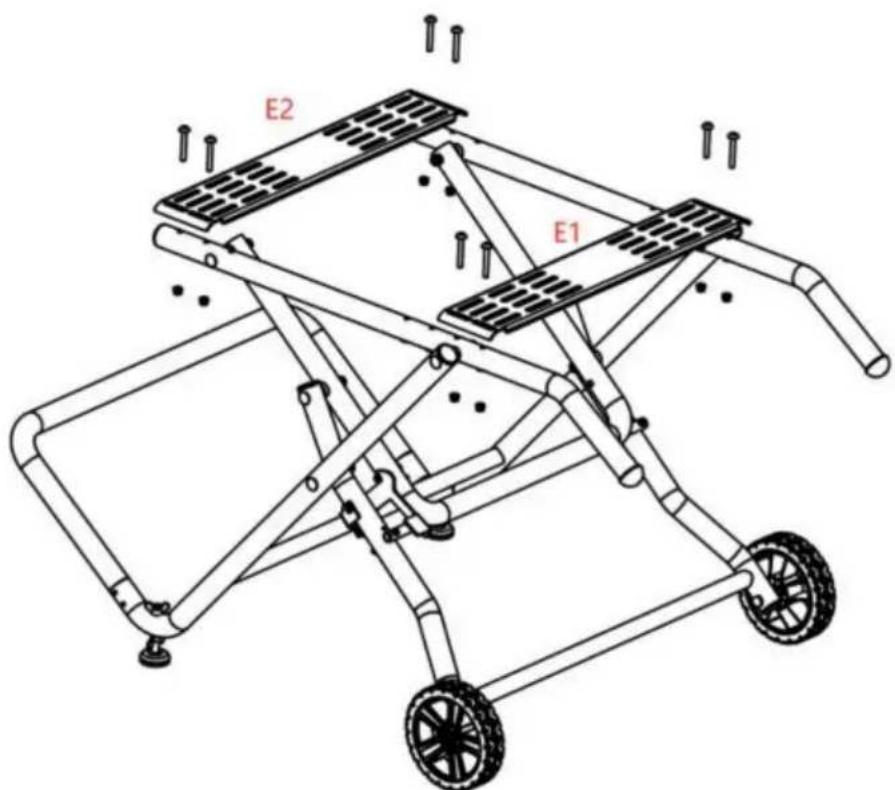

(Figura 5)

Utilizzare una livella a bolla o un metro a nastro per misurare l'altezza orizzontale di quattro punti sulle parti E1 ed E2. Se ci sono delle irregolarità, regolare le parti B3/B4.

Regolare le parti B3 e B4 verso l'alto o verso il basso in base all'altezza effettiva fino a quando non rimanere in piano.

E2 E1

Figura 5

Montaggio della sega su supporto pieghevole

1. Posizionare la sega sulla parte superiore del supporto (scegliere l'orientamento migliore) si adatta a te). Utilizzare 4 viti e dadi esagonali in nylon per fissare la sega da cantiere a in piedi.

Vano portaoggetti e supporto pieghevole/apribile (Fig.6)

Nota: prima di piegare il supporto, rimuovere tutti i pezzi in lavorazione dal tavolo. Rimuovere e conservare in modo sicuro tutti gli accessori sciolti come il calibro per tagli obliqui, la guida parallela, la protezione della lama e lo spingipezzo. Abbassare la lama della sega sotto il piano del tavolo.

Supporto pieghevole per scopi di stoccaggio e trasporto- (Fig.6)

Spingere il fermo di rilascio del supporto (A) e contemporaneamente afferrare il supporto maniglie (B) e sollevarle e allontanarle dal corpo della sega. Spingere il sito di lavoro

sega finché il fermo di rilascio non scatta e blocca il supporto. Il supporto e il gruppo sega possono ora essere ruotati e fatti rotolare via.

4. Smaltimento e riciclaggio

L'attrezzatura è fornita in un imballaggio per evitare che venga danneggiata durante il trasporto. Le materie prime contenute in questo imballaggio possono essere riutilizzate o riciclate. L'attrezzatura e i suoi accessori sono realizzati in vari tipi di materiali, come metallo e plastica. Non gettare mai l'attrezzatura difettosa nei rifiuti domestici. L'attrezzatura deve essere portata in un centro di raccolta idoneo per il corretto smaltimento. Se non si conosce l'ubicazione di tale punto di raccolta, è necessario chiedere all'ufficio del consiglio locale.

5. Conservazione

Conservare l'attrezzatura e gli accessori in un luogo buio e asciutto a temperature superiori allo zero. La temperatura di conservazione ideale è compresa tra 5 e 30 °C. Conservare l'utensile elettrico nella sua confezione originale.

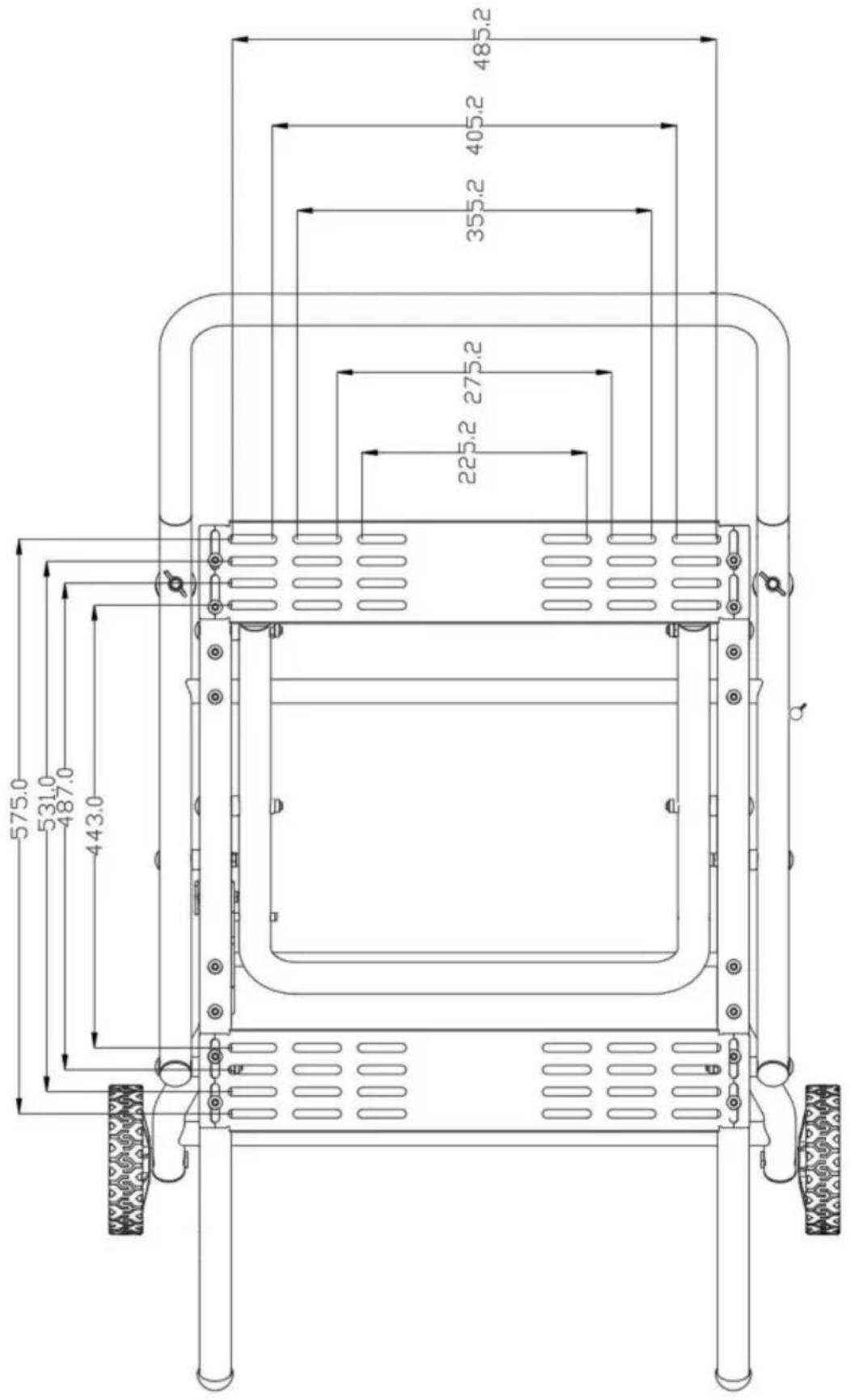

Disegni dimensionali

575.0 531.0 487.0 443.0 355.2 405.2 485.2 225.2 275.2 d
