Producttype	Opvouwbare standaard voor tafelcirkelzaag
Merk	Vevor
Model	HS6805
Afmetingen (L x B x H)	575 x 531 x 487 mm (bij benadering)
Gewicht	Ongeveer 15 kg
Materiaal	Staal en kunststof
Kleur	Zwart en rood (zoals afgebeeld)
Maximaal draagvermogen	Niet gespecificeerd
Zaagcompatibiliteit	DEWALT DCS7485, DWE7485, DWE7491RS, VEVOR DCS7485T1, M1H-ZP7-254A-1, WTS210F en soortgelijke
Hoofdfuncties	Opvouwbare standaard, in hoogte verstelbare poten, wielen voor transport, veiligheidsvergrendeling
Opvouwen en transport	Opvouwen met ontgrendelingshendel, geïntegreerde handvatten, wielen om te rollen
Nivelleren	Verstelbare poten B3/B4 voor waterpas stellen
Montage	Vereist montage volgens instructies, schroeven inbegrepen
Veiligheid	Niet overbelasten, niet gebruiken als ladder, gereedschap loskoppelen voor afstelling
Onderhoud	Bewaren op een droge, donkere plaats tussen 5 °C en 30 °C
Reiniging	Afvegen met een droge doek
Reserveonderdelen	Neem contact op met Vevor-ondersteuning via www.vevor.com/support
Garantie	Elektronisch garantiecertificaat beschikbaar op de Vevor-website
Repareerbaarheid	Technische ondersteuning via www.vevor.com/support
Wettelijke informatie	Voldoet aan Europese richtlijn 2012/19/EU (AEEA)

Veelgestelde vragen - HS6805 Vevor

Welk gereedschap is nodig om de HS6805 standaard te monteren?

De montage vereist een inbussleutel of een moersleutel (niet meegeleverd). Alle schroeven, moeren en ringen zijn in de set inbegrepen.

Is de standaard compatibel met mijn Dewalt DWE7485 tafelcirkelzaag?

Ja, de HS6805-standaard is compatibel met de modellen Dewalt DCS7485, DWE7485, DWE7491RS, evenals de Vevor DCS7485T1, M1H-ZP7-254A-1 en WTS210F. Controleer de afmetingen van uw zaag vóór montage.

Hoe vouw ik de standaard op voor transport?

Druk op de ontgrendelingshendel (A) terwijl u de handvatten (B) optilt. Duw de zaag naar voren tot de hendel vastklikt. Het geheel kan dan worden gedraaid en gerold.

Kan ik de standaard gebruiken als trap of steiger?

Nee, de standaard is alleen ontworpen om een tafelcirkelzaag te ondersteunen. Ga nooit op de standaard staan en overbelast deze niet. Verkeerd gebruik kan leiden tot omvallen en letsel.

Hoe stel ik de beenhoogte af om waterpas te zetten?

Gebruik een waterpas. Draai de vleugelmoeren van onderdelen B3 en B4 los, draai de poten om de hoogte aan te passen en draai de moeren weer vast.

Wordt de standaard met wielen geleverd?

Ja, de standaard is uitgerust met twee wielen (A3 en A4) gemonteerd op deel A1. Hiermee kan het geheel worden gerold wanneer de standaard is opgevouwen.

Hoe bevestig ik de zaag aan de standaard?

Plaats de zaag bovenop de standaard. Gebruik de 4 meegeleverde nylon zeskantschroeven en -moeren om deze stevig vast te zetten. Draai goed vast voor gebruik.

Kan ik de zaag op de standaard laten zitten tijdens het opbergen?

Ja, maar verwijder vóór het opvouwen van de standaard alle accessoires (verstekgeleider, zaagbladbeschermer, enz.) en laat het zaagblad zakken onder de tafel. De opgevouwen standaard met zaag kan rechtop worden opgeborgen.

Wat te doen als een onderdeel ontbreekt of beschadigd is?

Neem contact op met Vevor technische ondersteuning via www.vevor.com/support. Zorg dat u het model HS6805 en de onderdelenlijst uit de handleiding bij de hand hebt.

Hoe onderhoud ik de standaard?

Bewaar de standaard op een droge plaats, uit de buurt van vocht en extreme temperaturen (ideaal tussen 5 °C en 30 °C). Reinig met een droge doek. Controleer regelmatig of alle bevestigingen goed vastzitten.

GEBRUIKSAANWIJZING HS6805 Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

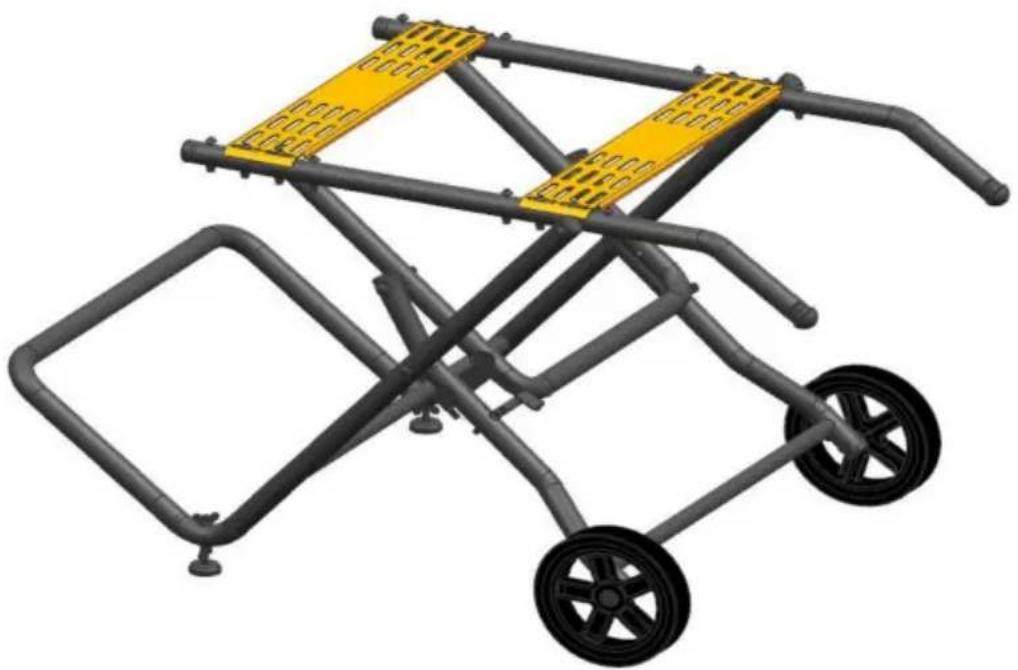

Tafelzaagstandaard

MODEL:HS6805

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke object)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen handleiding zorgvuldig door.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn2012/19/EG. Het symbool met een kliko-afvalbak doorkruistgeeft aan dat het product gescheiden afvalinzameling vereist in deEuropese Unie. Dit geldt voor het product en alle accessoiresgemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen nietweggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.inzamelpunt voor recycling van elektrische en elektronische apparaten

1. VEILIGHEIDSINSTRUCTIES

1.1 WAARSCHUWING

Lees alle waarschuwingen, instructies, illustraties en specificaties die bij dit product worden geleverd. met opvouwbare standaard en het gereedschap dat op de standaard moet worden gemonteerd. Het niet kunnen het opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

1.2 WAARSCHUWING

- De opvouwbare standaard is bedoeld voor het monteren van de DEWALT tafelzaag DCS7485 DCS7485T1 DWE7485 en DWE7491RS VEVOR tafelzaag

M1H-ZP7-254A-1 WTS210F enzovoort. Raadpleeg de handleiding van het elektrische gereedschap gebruikershandleiding om de compatibiliteit te bevestigen.

- De steunpoten moeten volledig gemonteerd zijn met de verstelbare poten voordat ze worden geplaatst. het gereedschap monteren.

- Monteer de opvouwbare standaard volgens de instructies voordat u het gereedschap monteert. Montage is belangrijk om het risico op instorting van de stand te voorkomen.

- Wijzig de opvouwbare standaard niet en gebruik hem niet voor doeleinden waarvoor hij niet bedoeld is bedoeld.

- Koppel het gereedschap los van de stroombron voordat u het monteert of gebruikt. aanpassingen.

• Onbedoelde activering van het gereedschap is de oorzaak van veel ongelukken.
• Controleer altijd of het gereedschap stevig is bevestigd en stabiel is voordat u het gebruikt.

Voer een proefrun uit van de snijbewerking om er zeker van te zijn dat er geen

problemen zullen optreden wanneer de snede wordt gemaakt. Als het gereedschap op de standaard slipt, kan dit kan leiden tot verlies van controle en mogelijk letsel.

- Voordat u het gereedschap gebruikt, bevestigt u het stevig aan de standaard. De gehele

Het apparaat moet op een stevige, vlakke ondergrond worden geplaatst.

- Open of sluit de standaard niet terwijl er gereedschap op zit.

•Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes zijn een uitnodiging voor ongelukken.

- Overbelast de standaard niet en gebruik deze niet als ladder of steiger.

Overbelasting of staan op de standaard kan leiden tot kantelen.

•Zorg ervoor dat alle bevestigingsmiddelen stevig vastzitten voordat u het apparaat bedient of vervoert. aangescherpt.

Losse verbindingen kunnen leiden tot instabiliteit en onnauwkeurig snijden.

Zorg ervoor dat lange en zware werkstukken de balans van de machine niet beïnvloeden. staan. Lange en/of zware werkstukken moeten aan het vrije uiteinde worden ondersteund.

2. Indeling en geleverde artikelen

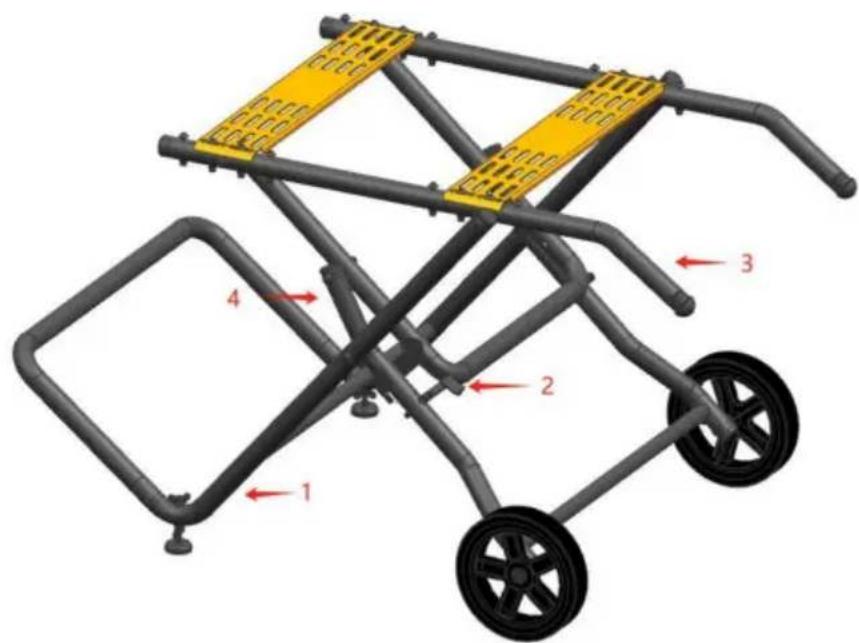

2.1 Lay-out

1. Opvouwbare standaard
2. Ontgrendelingshendel voor standaard
3. Handgrepen

(gevouwen positie)

1. Ga in gevouwen toestand staan

positie

3. MONTAGE & AANPASSINGEN

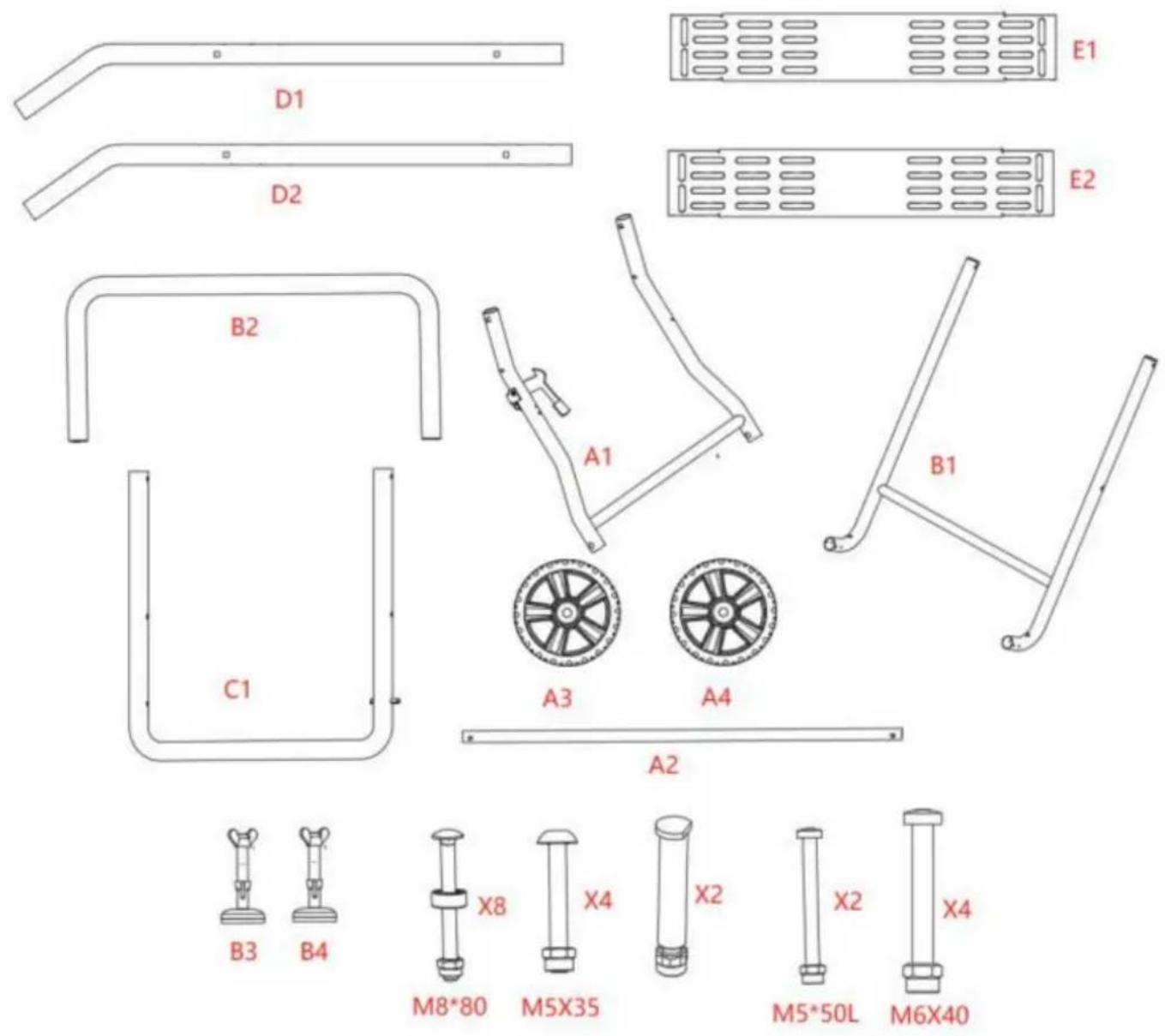

Montage van de

opvouwbare standaard 1. Open eerst de verpakking en controleer of de onderdelen compleet zijn.

(Figuur 1)

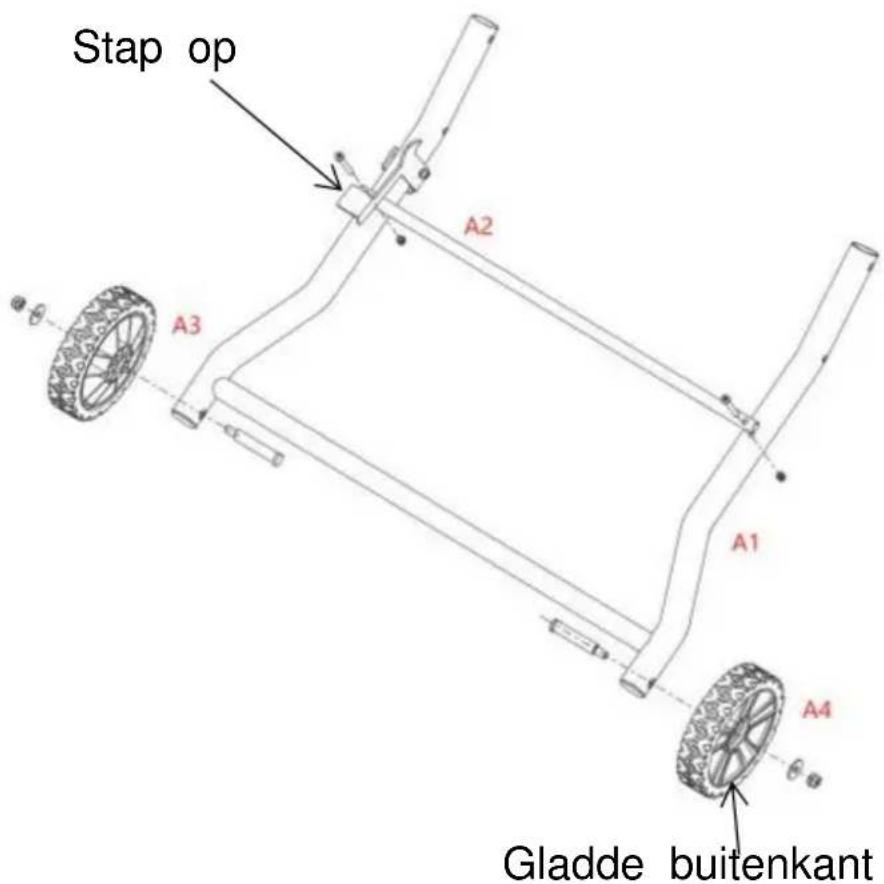

1. Leg onderdeel A1 plat zoals afgebeeld, neem onderdeel A2, lijn de gaten van A1 die moet worden gemonteerd met de gaten van A2, steek de M4 door het onderdeel gaten en vergrendel de nylon moer, en monteer de andere kant bouten op dezelfde manier.
2. Neem onderdeel A3-band, neem een as M8 van 82, Schroef door het onderste gat onderdeel A1 van binnenuit en monteer vervolgens door het gat in de band een platte band ring met een diameter van ∅ 22 * 1.5, draai de M8 nylon moer vast en vervolgens Draai hem een halve slag terug, beweeg de band voorzichtig met de hand om ervoor te zorgen dat draait vrij. Monteer het A4-wiel op dezelfde manier

Houd er rekening mee dat de gladde kant van de band aan de buitenkant zit

Figuur 1

(Figuur 2)

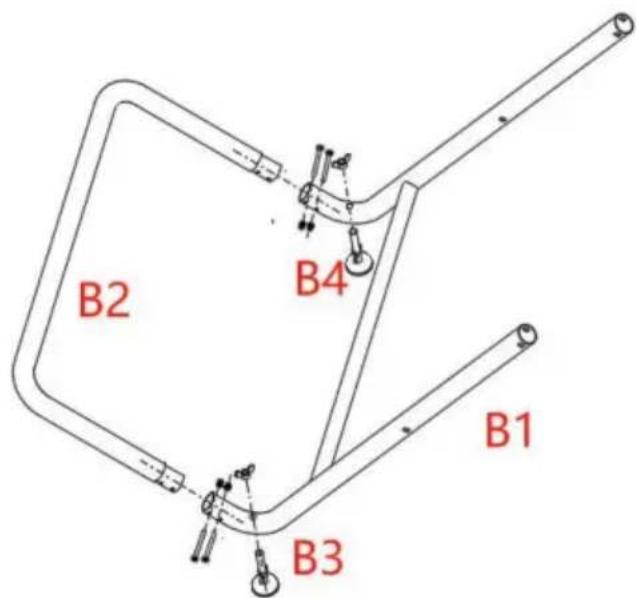

1. Plaats onderdeel B1 plat zoals afgebeeld in Figuur 2, lijn de stalen buizen van onderdeel B1 B2 met de stalen pijpgaten aan beide uiteinden van onderdeel B1, plaats ze en lijn ze uit ze met de kleine gaatjes aan de zijkant. Neem twee M5 * 35 bouten en draad ze door de buitenkant en draai vervolgens de M5 nylon moer vast. Vergrendel de andere bout op dezelfde manier.

2. Neem een vooraf geïnstalleerd B3-component en maak de bovenste vlindermoer los en draai de bout los, terwijl u de onderste vlindermoer op zijn plaats houdt. deel B3 door het onderste gat van deel B1 en sluit een andere vlinder moer. Monteer B4-onderdelen op dezelfde manier.

Afbeelding 2

(Figuur 3)

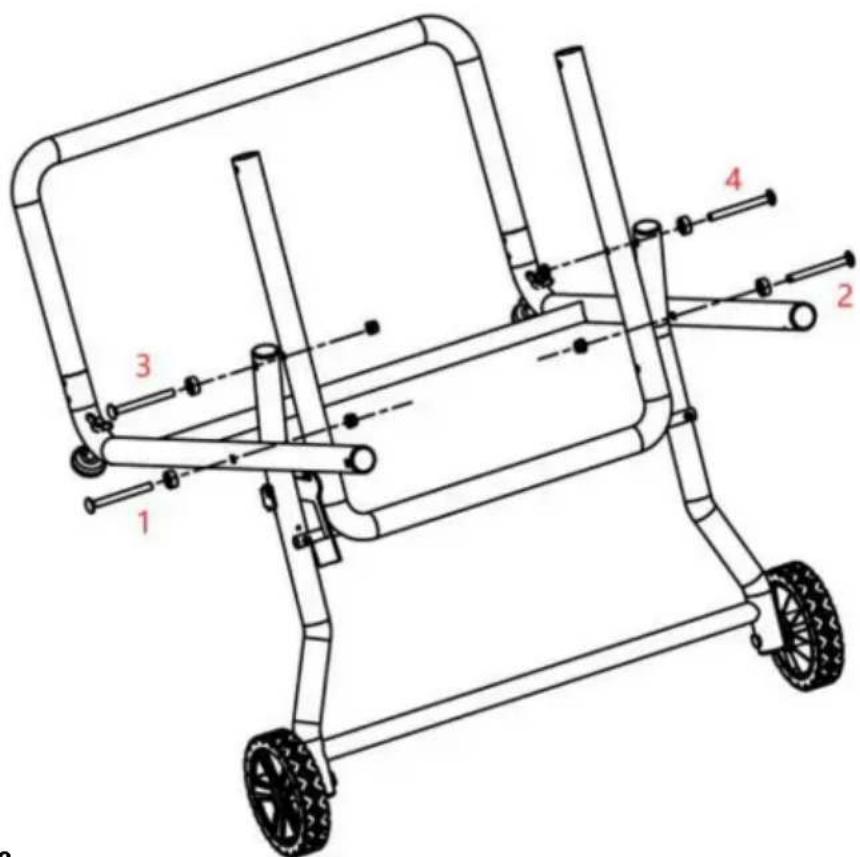

1. Leg het geassembleerde deel A plat neer, leg het geassembleerde deel B plat neer de buitenkant van deel A. Lijn het middelste zijgat van deel B uit met het tweede gat aan de bovenkant van onderdeel A, neem eerst een set M8,0 vierkante diameter bouten, draai de voorgemonteerde nylon moer los en verwijder de PP afstandsbus. De M8 vierkante diameter bout gaat door de buitenkant van het eerste gat aan de bovenkant van onderdeel A en is voorzien van een PP-afstandsbus, en vervolgens gaat door het middelste gat van onderdeel C. De onderkant van de M8-bout is uitgelijnd met het vierkante gat op de stalen buis, en de M8 nylon moer is vergrendeld. De nylon moer is zichtbaar door een tandring van de schroef, en de bout kan niet worden vergrendeld om slecht vouwen van het statief te voorkomen. Monteer o aan de andere kant, met dezelfde methode.

2. Plaats onderdeel C in onderdeel A en lijn het middelste gat van onderdeel C uit met het eerste 80 vierkante diameter bouten, gat aan de eerst de voorgeïnstalleerde nylon moer en verwijder de PP afstandsbus.

De M8 vierkante diameter bout gaat door de PP afstandhouder vanaf de eerste gat van het bovenste uiteinde van deel A op de mouw en dan door het midden gat van het onderdeel C. Lijn het onderste vierkant van de M8-bout uit met het vierkant gat op de stalen buis, borg de M8 nylon moer en maak de nylon moer zichtbaar door één tandringpositie standaard met de schroef. Vergrendel de bout niet om vermijd slecht vouwen van het statief. Monteer de bout aan de andere kant met behulp van dezelfde methode.

(Figuur 4 en Figuur 5)

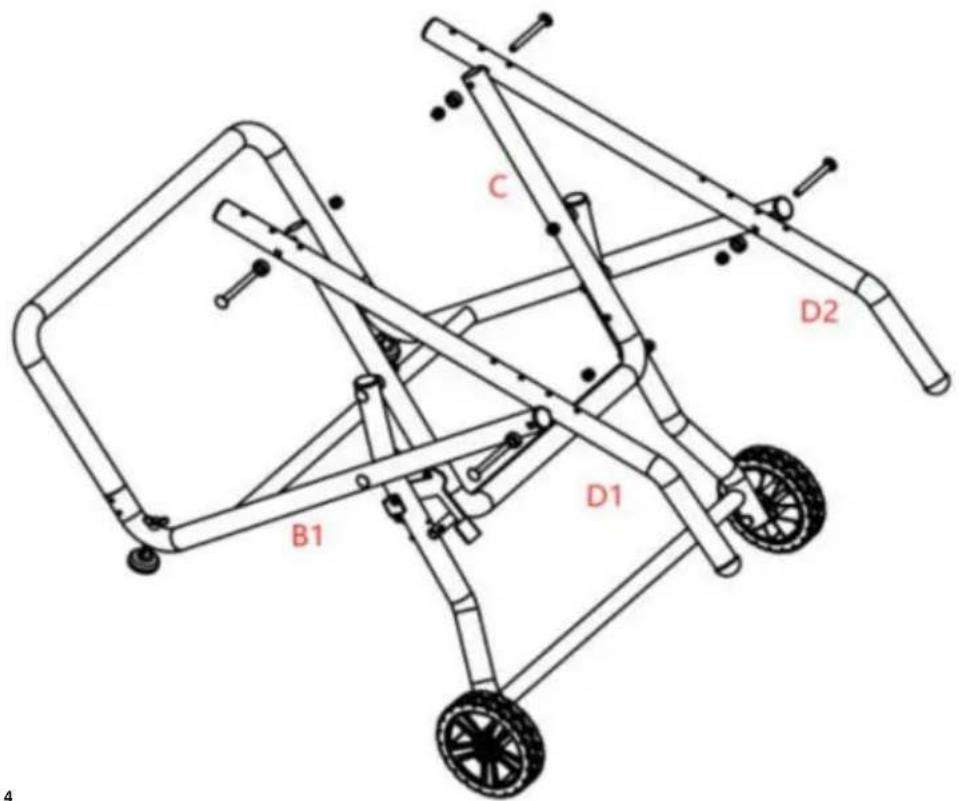

1. Bereid twee sets M8 voor om de 80 voorgemonteerde bouten, draai de nylon moeren los PP- afstandshuls te verwijderen en neem onderdeel D1 als reserve. Pak de onderkant van onderdeel C en druk deze naar beneden om de vergrendelingspen in de slotsleuf. Houd onderdeel C vast en trek het omhoog om onderdelen A en B te maken kruisen. Neem een voorbereide M8 door 80 schroef en plaats deze in de PP-afstandhouder het bovenste gat van onderdeel B. Lijn het onderste vierkant van de M8-bout uit

met het vierkante gat op de stalen pijp. Steek het voorbereide gat in de buurt van de handgreep van onderdeel D1 in de bout en vergrendel deze met een M8 nylon moer. Maak de nylon moer door één tandcirkel van de schroef om te voorkomen dat de bout vastloopt en waardoor het statief niet soepel kan worden opgevouwen.

1. Neem een voorbereide M8 80 schroef en draai deze door het distale gat van onderdeel D1, voeg een PP-afstandshuls toe en rijg deze door het bovenste gat van onderdeel C. Controleer of het onderste vierkant van de M8-bout in lijn ligt met het vierkante gat op de stalen buis, vergrendel de M8 nylon moer, en leg een tandring van de nylon moer met de schroef. Vergrendel de bout niet om te voorkomen dat het statief inklapt soepel. Herhaal 1/2 van de twee montagemethoden om onderdeel D2 te monteren.

2. Neem onderdeel E1 en plaats het aan de linker- en rechterkant van het uiteinde van onderdelen D1/D2. Lijn de vier gaten van onderdeel E1 uit met de gaten van onderdelen D1 en D2. Neem een vooraf geïnstalleerde M6 40 bout, draai de M6 nylon moer los, draad de bout door het onderdeel van boven naar beneden, borg de M6 nylon moer, en Monteer de andere drie bouten met dezelfde methode. Herhaal het bovenstaande Stappen om E2 te monteren.

Afbeelding 4

(Figuur 5)

Gebruik een waterpas of rolmaat om de horizontale hoogte van vier

punten op onderdelen E1 en E2. Indien er oneffenheden zijn, onderdelen B3/B4 afstellen.

Verstel de onderdelen B3 en B4 omhoog of omlaag volgens de werkelijke hoogte totdat ze vlak blijven.

Figuur 5

Montage van de zaag op een opvouwbare standaard

1. Plaats de zaag bovenop de standaard (kies welke oriëntatie het beste is)

(past bij u). Gebruik 4 schroeven en nylon zeskantmoeren om de zaag op de bouwplaats vast te zett stellage.

Opbergruimte voor accessoires en opvouw-/uitvouwstandaard (Fig. 6)

Let op: Verwijder alle werkstukken van de tafel voordat u de standaard inklapt.

en berg alle losse accessoires veilig op, zoals de verstekgeleider, de verstekgeleider, de

zaagbladbescherming en de duwstok. Laat het zaagblad onder het tafelblad zakken.

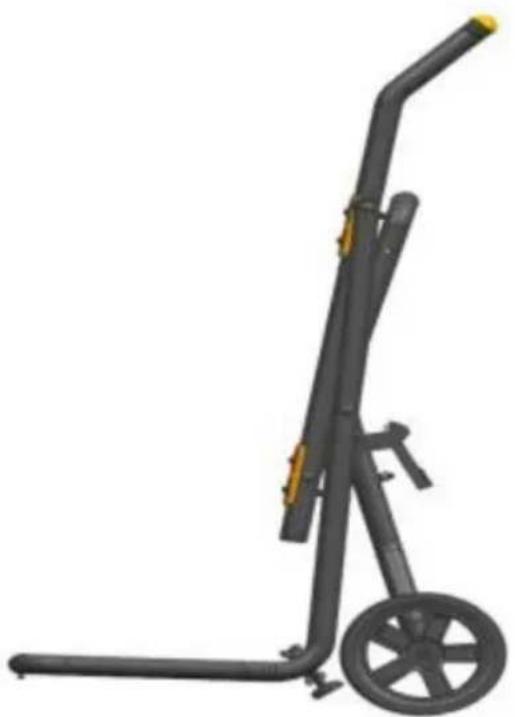

Opvouwbare standaard voor opslag- en transportdoeleinden - (Fig.6)

Druk op de standaardontgrendelingshendel (A) en pak tegelijkertijd de standaard vast handgrepen (B) en til ze omhoog en weg van de zaagbehuizing. Duw de werkplek

zaag totdat de ontgrendelingsgrendel klikt en de standaard vergrendelt. De standaard en zaagconstructie kunnen nu worden gedraaid en weggerold.

4. Afvalverwerking en recycling

De apparatuur wordt geleverd in een verpakking om te voorkomen dat deze tijdens het transport beschadigd raakt. De grondstoffen in deze verpakking kunnen worden hergebruikt of gerecycled. De apparatuur en de bijbehorende accessoires zijn gemaakt van verschillende soorten materiaal, zoals metaal en plastic. Gooi defecte apparatuur nooit bij het huishoudelijk afval. De apparatuur moet worden ingeleverd bij een geschikt inzamelpun voor correcte verwijdering. Als u niet weet waar zo'n inzamelpunt zich bevindt, kunt u dit navragen bij uw plaatselijke gemeentehuis.

5. Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats bij temperaturen boven het vriespunt. De ideale bewaartemperatuur ligt tussen 5 en 30 °C. Bewaar het elektrische gereedschap in de originele verpakking.
