Tischkreissägenständer

BENUTZERHANDBUCH

MODELL:HS6805

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

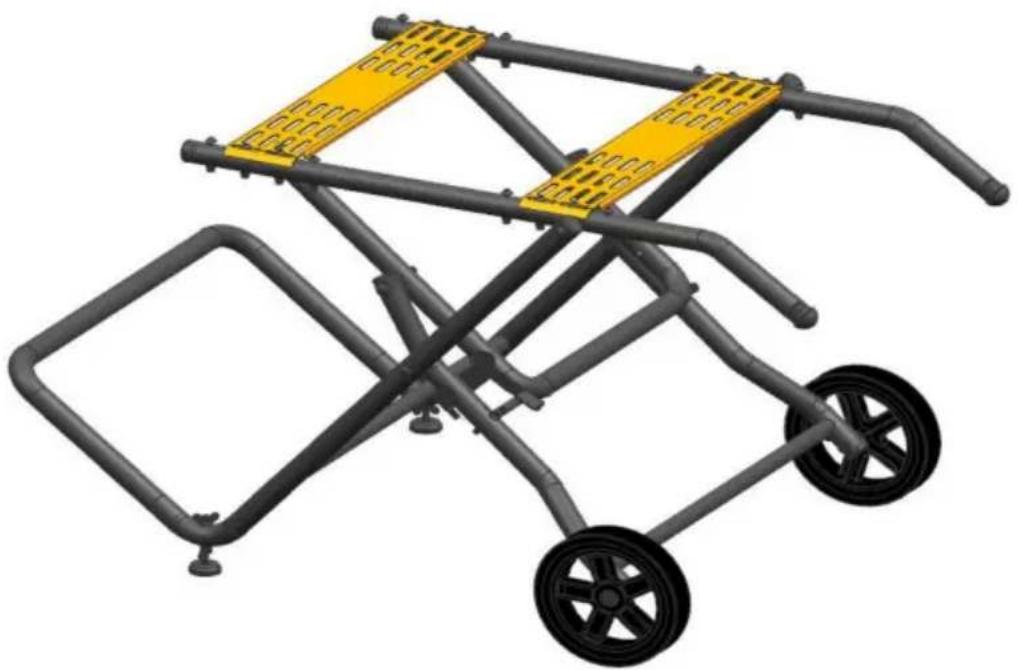

Tischkreissägenständer

MODELL:HS6805

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen Lesen Sie das Handbuch sorgfältig durch.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie2012/19/EG. Das Symbol einer durchgestrichenen Mülltonneweist darauf hin, dass das Produkt einer getrennten Müllentsorgung imEuropäische Union. Dies gilt für das Produkt und alle Zubehörteilegekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nichtnicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einenSammelstelle für das Recycling von elektrischen und elektronischen Geräten

1. SICHERHEITSHINWEISE

1.1 WARNUNG

Lesen Sie alle Warnungen, Anweisungen, Abbildungen und Spezifikationen

mit Klappständer und am Ständer zu montierendem Werkzeug.

Nichtbefolgen der Warnungen und Anweisungen kann zu Stromschlag, Brand und/oder schwere Verletzungen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

1.2 WARNUNG

- Der Klappständer ist für die Montage der DEWALT Tischkreissäge DCS7485 vorgesehen DCS7485T1 DWE7485 und DWE7491RS VEVOR Tischkreissäge

M1H-ZP7-254A-1 WTS210F und so weiter. Bitte beachten Sie die Elektrowerkzeug

Benutzerhandbuch, um die Kompatibilität zu bestätigen.

•Die Stützbeine müssen mit den verstellbaren Beinen vollständig montiert sein, bevor

Montage des Werkzeugs.

- Montieren Sie den Klappständer gemäß Anleitung, bevor Sie das Werkzeug montieren.

Der Aufbau ist wichtig, um der Gefahr eines Zusammenbruchs des Ständers vorzubeugen.

- Verändern Sie den Klappständer nicht und verwenden Sie ihn nicht für Zwecke, für die er nicht vorgesehen ist. beabsichtigt.

- Trennen Sie das Werkzeug von der Stromquelle, bevor Sie es zusammenbauen oder Anpassungen.

•Die unbeabsichtigte Aktivierung des Werkzeugs ist die Ursache vieler Unfälle.

- Vergewissern Sie sich vor der Verwendung stets, dass das Werkzeug sicher montiert und stabil is Führen Sie einen Probedurchlauf des Schneidvorgangs durch, um sicherzustellen, dass keine Probleme beim Schneiden auftreten. Wenn das Werkzeug auf dem Ständer verrutscht, kann zum Kontrollverlust und möglichen Verletzungen führen.

- Bevor Sie das Werkzeug in Betrieb nehmen, befestigen Sie es sicher am Ständer. Die gesamte Das Gerät muss auf einer festen, ebenen Fläche aufgestellt werden.

- Öffnen oder schließen Sie den Ständer nicht, wenn das Werkzeug montiert ist.

- Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche führen zu Unfällen.

- Überladen Sie den Ständer nicht und verwenden Sie ihn nicht als Leiter oder Gerüst. Durch Überlastung oder Aufstellen des Ständers kann es zum Umkippen kommen.

- Stellen Sie vor dem Betrieb oder Transport sicher, dass alle Befestigungselemente fest sind festgezogen.

Lose Verbindungen können zu Instabilität und ungenauem Schneiden führen.

Achten Sie darauf, dass lange und schwere Werkstücke die Balance des Lange und/oder schwere Werkstücke müssen am freien Ende abgestützt werden.

2. Gestaltung und Lieferumfang

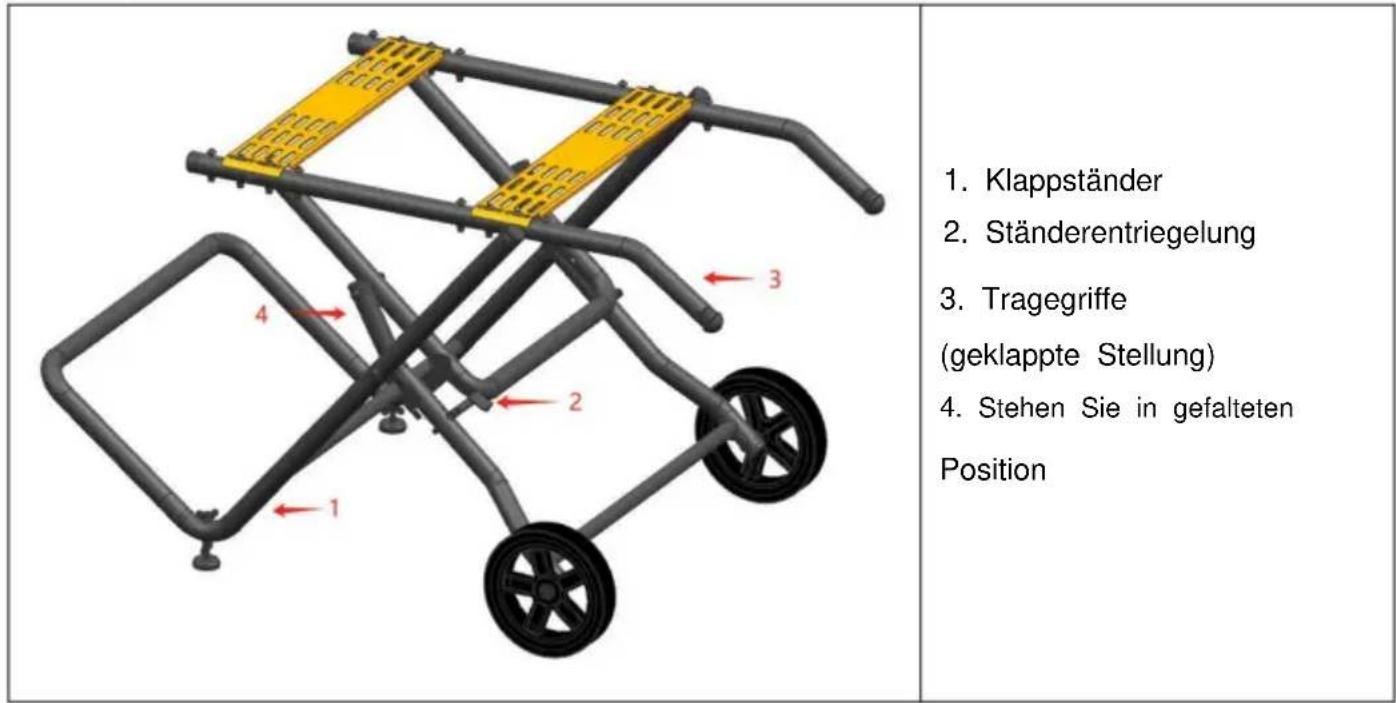

2.1 Layout

1. Klappständer 2. Ständerentriegelung 3. Tragegriffe (geklappte Stellung) 4. Stehen Sie in gefalteten Position

3. MONTAGE & EINSTELLUNGEN

Montage des Klappständers

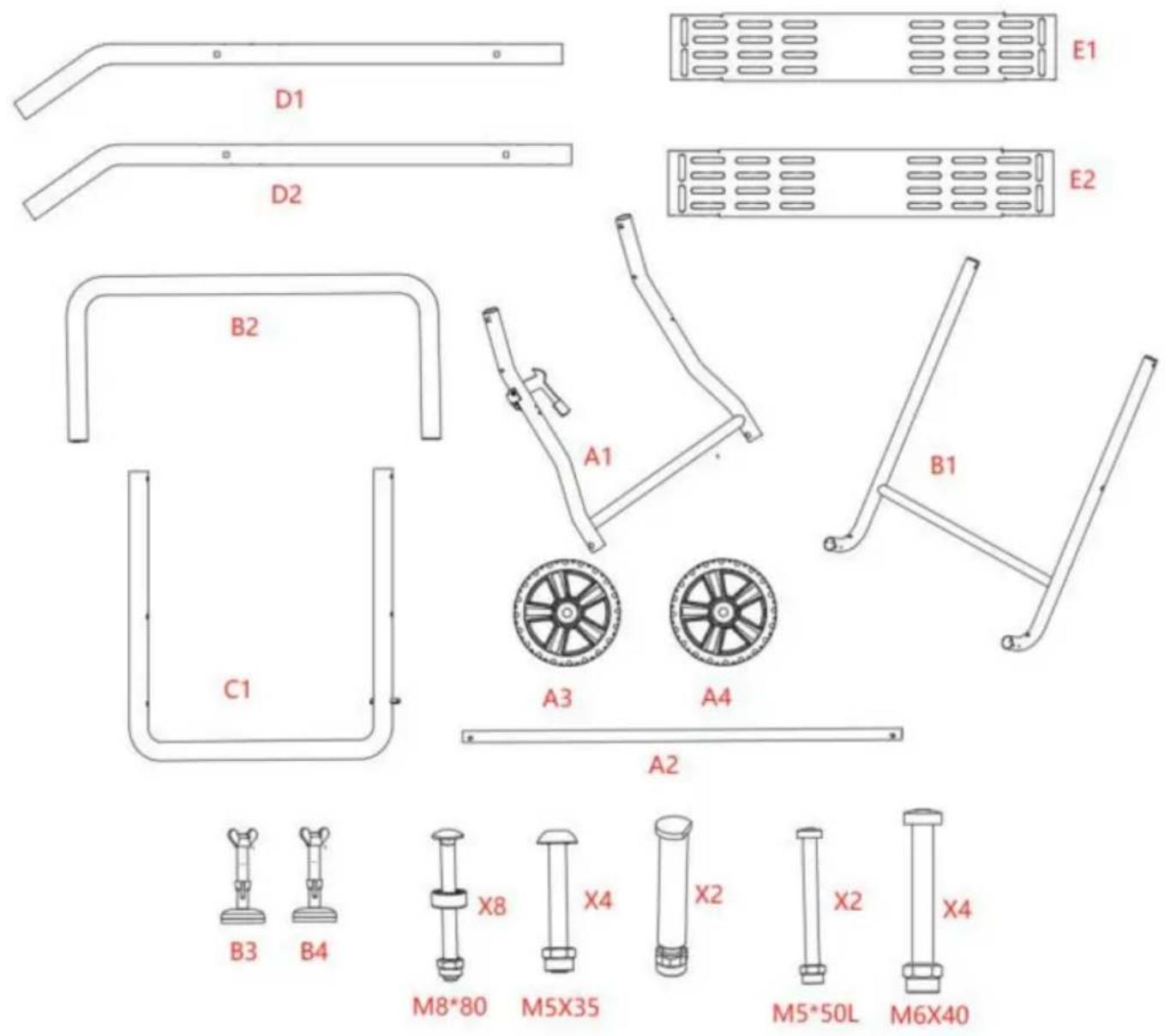

1. Bitte öffnen Sie zuerst die Verpackung und prüfen Sie, ob die Teile vollständig sind.

D1 D2 B2 C1 A1 A3 A4 B1 A2 B3 B4 X8 X4 X2 X2 X4 M8*80 M5X35 M5*50L M6X40 E1 E2

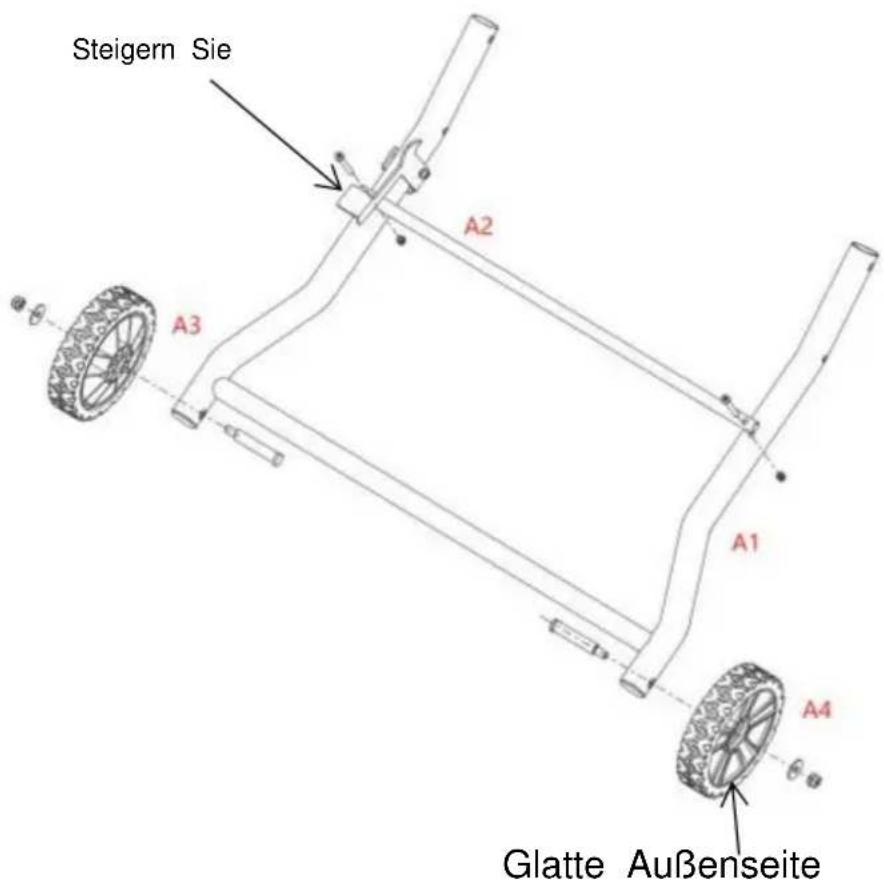

(Abb.1)

1. Legen Sie Teil A1 flach wie in der Abbildung gezeigt, nehmen Sie Teil A2, richten Sie die Löcher von A1 muss mit den Löchern von A2 zusammengebaut werden. Führen Sie das M4 durch das 50 Bolzen Teilloch und verriegeln Sie die Nylonmutter. Montieren Sie die andere Seite.

Schrauben Sie die Schrauben auf die gleiche Weise an.

1. Nehmen Sie Teil A3 Reifen, nehmen Sie eine Welle2, Faden durch das untere Loch M8 von Teil A1 von innen und dann durch das Reifenloch, installieren Sie eine flache Unterlegscheibe mit einem Durchmesser von ∅ 221.5, ziehen Sie die M8 Nylonmutter fest und dann Lösen Sie es eine halbe Umdrehung zurück, Bewegen Sie den Reifen vorsichtig mit der Hand, um sicherzustellen, dass er dreht sich frei. Montieren Sie das A4-Rad auf die gleiche Weise

Bitte beachten Sie, dass die glatte Seite des Reifens außen liegt

Abb.1

Steigern Sie A2 A3 A1 A4 Glatte Außenseite

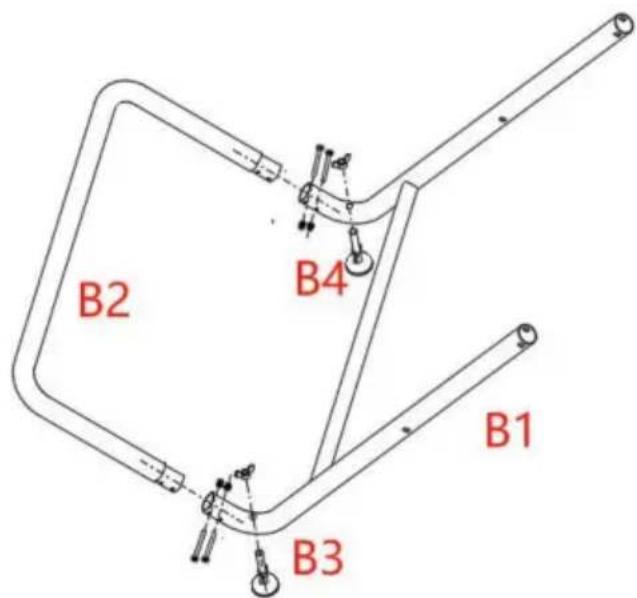

(Abb. 2)

1. Legen Sie Teil B1 flach wie in Abbildung 2 gezeigt, richten Sie die Stahlrohre von Teil B2 mit den Stahlrohrlöchern an beiden Enden von Teil B1, stecken Sie sie ein und richten Sie sie aus mit den kleinen Löchern an der Seite. Nehmen Sie zwei M5 * 35 Bolzen und Gewinde durch die Außenfläche und ziehen Sie dann die M5 Nylonmutter fest. Verriegeln Sie die andere Schraube auf die gleiche Weise.

2. Nehmen Sie eine vorinstallierte B3-Komponente, lösen Sie die obere Flügelmutter und schrauben Sie die Schraube ab, während Sie die untere Flügelmutter an ihrem Platz halten. Teil B3 durch das untere Loch von Teil B1 und verriegeln Sie einen weiteren Schmetterling Mutter. Montieren Sie die Teile B4 auf die gleiche Weise.

B2 B4 B1 B3

Abb.2

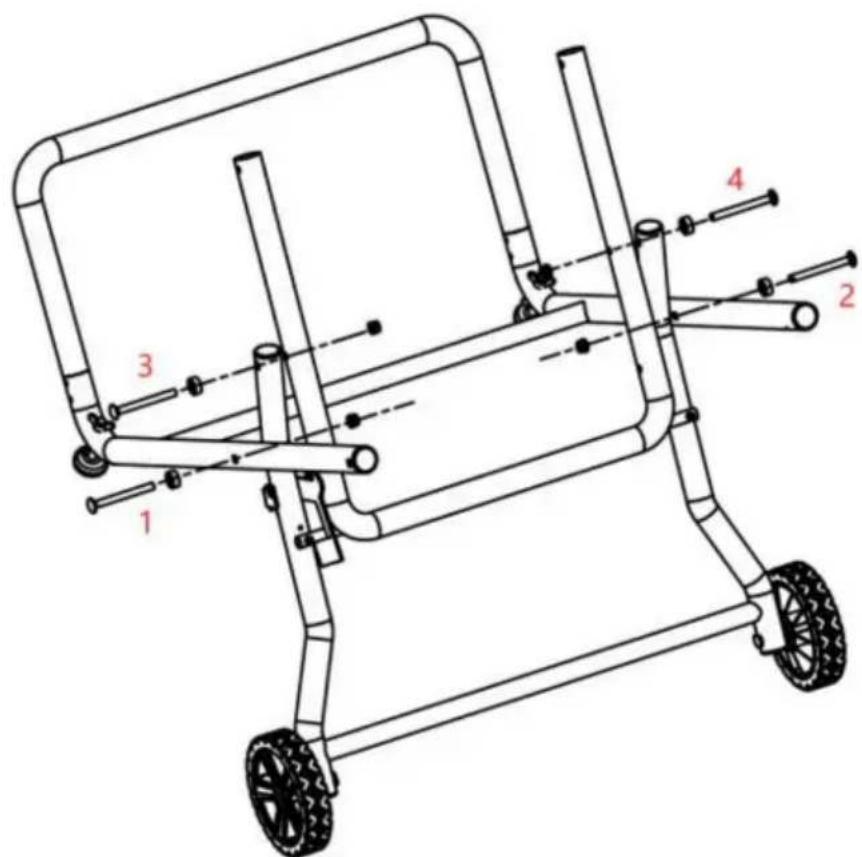

(Abb. 3)

1. Legen Sie das montierte Teil A flach, legen Sie das montierte Teil B flach auf die Außenseite von Teil A. Richten Sie das mittlere Seitenloch von Teil B mit dem zweiten aus Loch am oberen Ende von Teil A, nehmen Sie einen Satz M8, 80 Vierkantschrauben, schrauben Sie zuerst die vorinstallierte Nylonmutter ab und entfernen Sie die PP-Distanzhülse. Die M8-Vierkantschraube verläuft durch die Außenseite des ersten Lochs am oberen Ende von Teil A befestigt und mit einer PP-Distanzhülse versehen. geht durch das mittlere Loch von Teil C. Die Unterseite der M8-Schraube ist ausgerichtet mit dem quadratischen Loch auf dem Stahlrohr, und die M8 Nylonmutter ist verriegelt. Die Nylonmutter liegt durch einen Zahnkranz der Schraube frei, und die Bolzen kann nicht arretiert werden, um ein schlechtes Zusammenklappen des Stativs zu vermeiden. Montieren Sie den Bolzen auf der anderen Seite mit der gleichen Methode.

2. Platzieren Sie Teil C in Teil A und richten Sie das mittlere Loch von Teil C mit dem ersten aus 80 Vierkantschrauben, Loch am oberen E

entfernen Sie zuerst die vorinstallierte Nylonmutter und entfernen Sie die PP-Distanzhülse.

Die M8-Vierkantschraube geht durch den PP-Abstandshalter vom ersten

Loch des oberen Endes von Teil A auf der Hülse und dann durch die Mitte

Loch des Teils C. Richten Sie das untere Quadrat der M8-Schraube mit dem Quadrat aus

Loch auf dem Stahlrohr, verriegeln Sie die M8 Nylonmutter und legen Sie die Nylonmutter frei, indem S

eine Zahnkranzposition Standard mit der Schraube. Den Bolzen nicht verriegeln, um

vermeiden Sie ein schlechtes Zusammenklappen des Stativs. Montieren Sie den Bolzen auf der anderen Seite mit dieselbe Methode.

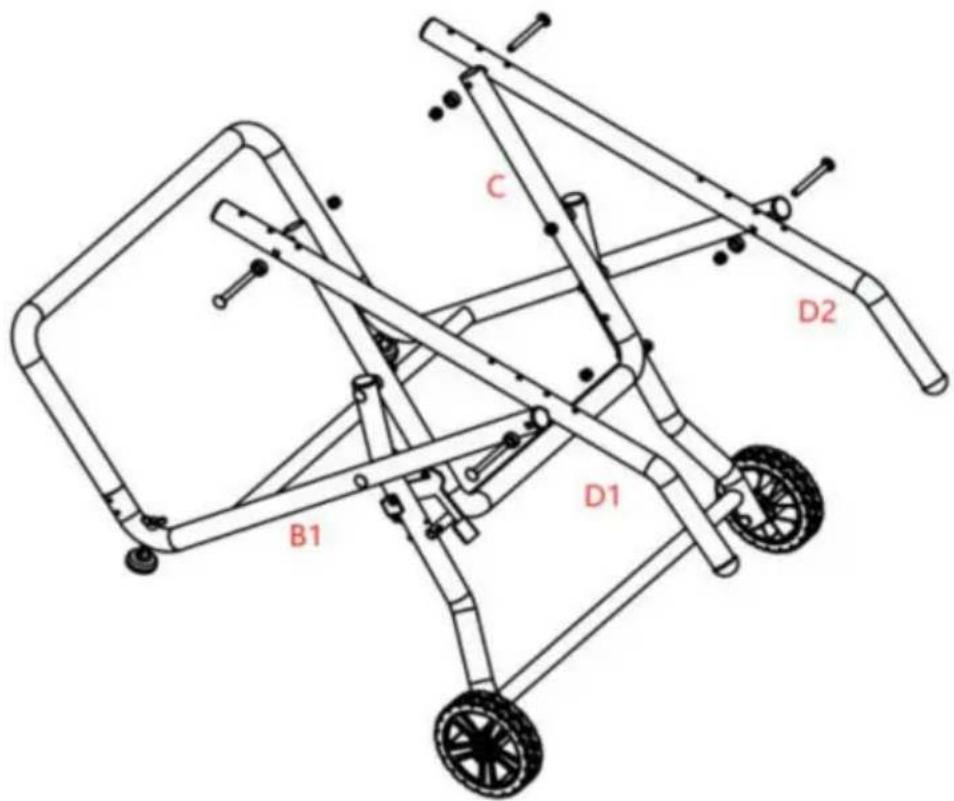

1. Bereiten Sie zwei Sätze M8 vor, um 80 vorinstallierte Schrauben, Nylonmuttern abschrauben die PP- Distanzhülse zu entfernen, und nehmen Sie Teil D1 als Backup. Fassen Sie die Unterseite von Teil C und drücken Sie ihn nach unten, um den Verriegelungsstift in der Schlossschlitz. Halten Sie Teil C fest und ziehen Sie es nach oben, um die Teile A und B schneiden. Führen Sie einen vorbereiteten 80 Schraube und stecken Sie diese in den PP-Abstandhalter M8 durch das obere Loch von Teil B. Richten Sie das untere Quadrat des M8-Bolzens aus

mit dem quadratischen Loch am Stahlrohr. Setzen Sie das vorbereitete Loch in der Nähe des Griff von Teil D1 in den Bolzen stecken und mit einer M8 Nylonmutter fixieren.

Nylonmutter um einen Zahnkreis der Schraube, um ein Blockieren des Bolzens zu vermeiden und verhindert, dass das Stativ reibungslos zusammengeklappt werden kann.

1. Nehmen Sie eine vorbereitete M8 80 Schraube und fädeln Sie sie durch das distale Loch von Teil D1, fügen Sie eine PP-Distanzhülse hinzu und fädeln Sie sie durch das obere Loch des Teils C. Überprüfen Sie, ob das untere Quadrat der M8-Schraube mit dem quadratischen Loch übereinstimmt auf dem Stahlrohr, ziehen Sie die M8 Nylonmutter fest und legen Sie einen Zahnring des Nylonmutter mit der Schraube. Verriegeln Sie die Schraube nicht, um ein Zusammenklappen des Stativs zu vermeiden reibungslos. Wiederholen Sie die Hälfte der beiden Montagemethoden, um Teil D2 zusammenzubauen.

2. Nehmen Sie Teil E1 und platzieren Sie es links und rechts am anderen Ende des Teile D1/D2. Richten Sie die vier Löcher von Teil E1 mit den Löchern von Teilen D1 aus und D2. Nehmen Sie einen vorinstallierten M6 40 Bolzen, M6 Nylonmutter abschrauben, Gewinde die Schraube von oben nach unten durch das Teil führen, die M6 Nylonmutter festziehen und Montieren Sie die anderen drei Schrauben nach der gleichen Methode. Wiederholen Sie die obigen Schritte zum Zusammenbau von E2.

C D2 B1 D1

Abb.4

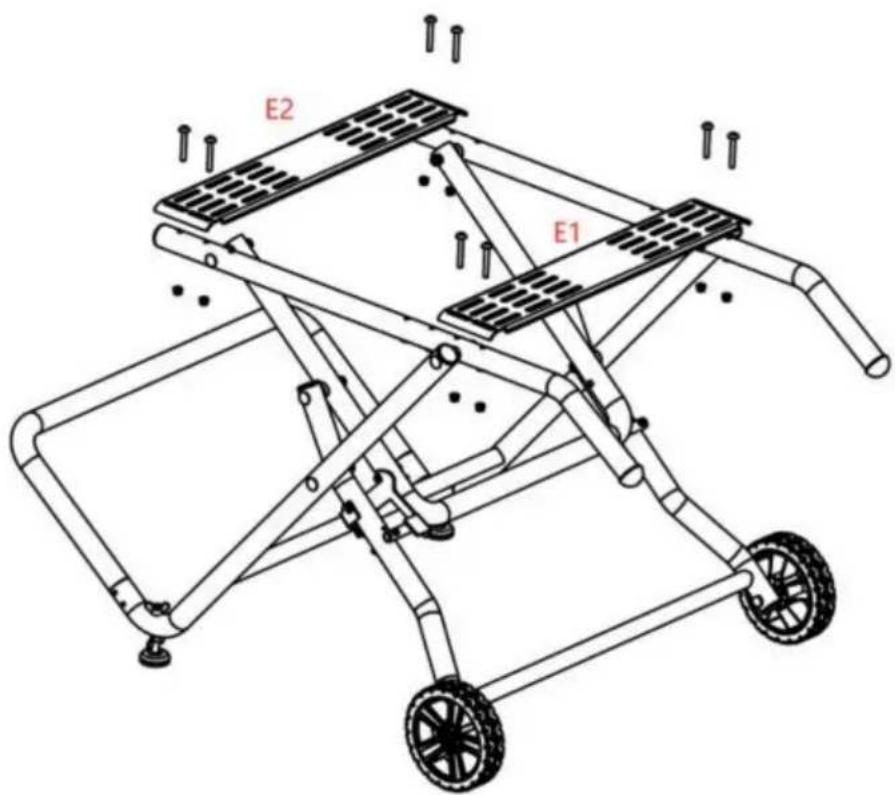

(Abb. 5)

Messen Sie mit einer Wasserwaage oder einem Maßband die horizontale Höhe von vier Punkte an den Teilen E1 und E2. Bei Unebenheiten die Teile B3/B4 anpassen.

Verstellen Sie die Teile B3 und B4 nach oben oder unten, je nach der tatsächlichen Höhe, bis eben bleiben.

E2 E1

Abb.5

Montage der Säge auf Klappständer

1. Positionieren Sie die Säge auf dem Ständer (wählen Sie die Ausrichtung, die am besten Befestigen Sie die Säge mit 4 Schrauben und Nylon-Sechskantmuttern an der Stand.

Zubehöraufbewahrung und Ständer zum Ein- und Ausklappen (Abb. 6)

Hinweis: Bevor Sie den Ständer zusammenklappen, entfernen Sie alle Werkstücke vom Tisch. und bewahren Sie sämtliches loses Zubehör wie Gehrungsanschlag, Parallelanschlag, Sägeblattschutz und Schiebestock sicher auf. Senken Sie das Sägeblatt unter die Tischplatte.

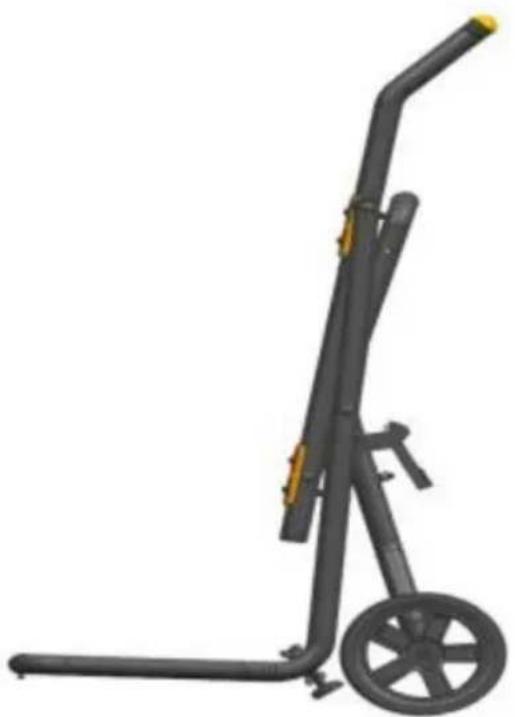

Klappständer für Lagerung und Transport (Abb. 6)

Drücken Sie die Ständerentriegelung (A) und fassen Sie gleichzeitig den Ständer Griffe (B) und heben Sie sie nach oben und vom Sägekörper weg. Schieben Sie die

Säge, bis der Entriegelungsriegel einrastet und den Ständer verriegelt. Die Ständer- und Sägeeinheit kann jetzt geschwenkt und weggerollt werden.

4. Entsorgung und Recycling

Das Gerät wird in einer Verpackung geliefert, die Transportschäden verhindert. Die Rohstoffe dieser Verpackung können wiederverwendet oder recycelt werden. Das Gerät und sein Zubehör bestehen aus verschiedenen Materialien wie Metall und Kunststoff. Werfen Sie defekte Geräte nicht in den Hausmüll. Bringen Sie das Gerät zur ordnungsgemäßen Entsorgung zu einer geeigneten Sammelstelle. Wenn Sie eine solche Sammelstelle nicht kennen, fragen Sie bitte bei Ihrer Gemeindeverwaltung nach.

5. Lagerung

Lagern Sie Gerät und Zubehör dunkel und trocken bei Temperaturen über dem Gefrierpunkt. Die ideale Lagertemperatur liegt zwischen 5 und 30 °C. Lagern Sie das Elektrowerkzeug in der Originalverpackung.
