MODE D'EMPLOI HS6804 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

Support pour scie circulaire à table

MANUEL D'UTILISATION

MODÈLE : HS6804

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Support pour scie circulaire à table

MODÈLE : HS6804

(L'image est à titre de référence uniquement, veuillez vous référer à l'objet réel)

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ?

N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie

électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

CONSIGNES DE SÉCURITÉ

WARNING

Lisez tous les avertissements, instructions, illustrations et

spécifications fournis avec le support pliable et l'outil à monter sur le support.

Le non-respect des consignes

Le non-respect de ces avertissements et instructions peut entraîner un choc

électrique, un incendie et/ou des blessures graves. Conservez tous les

avertissements et instructions pour référence ultérieure.

WARNING

Le support pliable est destiné au montage des scies à table DEWALT

DCS7485, DCS7485T1, DWE7485, DWE7491RS

et scie à table VEVOR M1H-ZP7-254A-1, WTS210F.

• Les futurs outils électriques DEWALT peuvent être compatibles avec ce support. Il peut également s'adapter à différentes marques de scies circulaires sur table du marché. Veuillez vous référer au manuel d'utilisation de l'outil électrique pour confirmer la compatibilité.
• Les pieds de support doivent avoir les pieds réglables entièrement assemblés avant montage de l'outil.
• Assemblez le support pliable comme indiqué avant de monter l'outil. Un assemblage correct est important pour éviter tout risque d'effondrement du support.
• Ne pas modifier le support pliable ni l'utiliser à des fins non prévues destiné.

- Débranchez l'outil de la source d'alimentation avant de l'assembler ou d'effectuer des réglages.

• L'activation involontaire de l'outil est la cause de nombreux accidents.

- Vérifiez toujours que l'outil est monté de manière sécurisée et stable avant utilisation.

Effectuez un essai à blanc de l'opération de coupe pour vous assurer qu'aucun problème ne se produira lors de la coupe. Si l'outil glisse sur le support, cela peut entraîner une perte de contrôle et des blessures éventuelles.

- Avant d'utiliser l'outil, fixez-le solidement au support. L'ensemble de l'appareil doit être placé sur une surface solide et plane.

- N'ouvrez pas et ne fermez pas le support avec l'outil monté.

- Gardez la zone de travail propre et bien éclairée. Les zones encombrées ou sombres favorisent les accidents.

- Ne surchargez pas le support et ne l'utilisez pas comme échelle ou échafaudage.

Une surcharge ou le fait de rester debout sur le support peut entraîner un basculement.

- Avant d'utiliser ou de transporter l'appareil, assurez-vous que toutes les fixations sont bien serrées.

- Des connexions desserrées peuvent entraîner une instabilité et une coupe imprécise.

- Assurez-vous que les pièces longues et lourdes ne viennent pas perturber l'équilibre du support. Les pièces longues et/ou lourdes doivent être soutenues à l'extrémité libre.

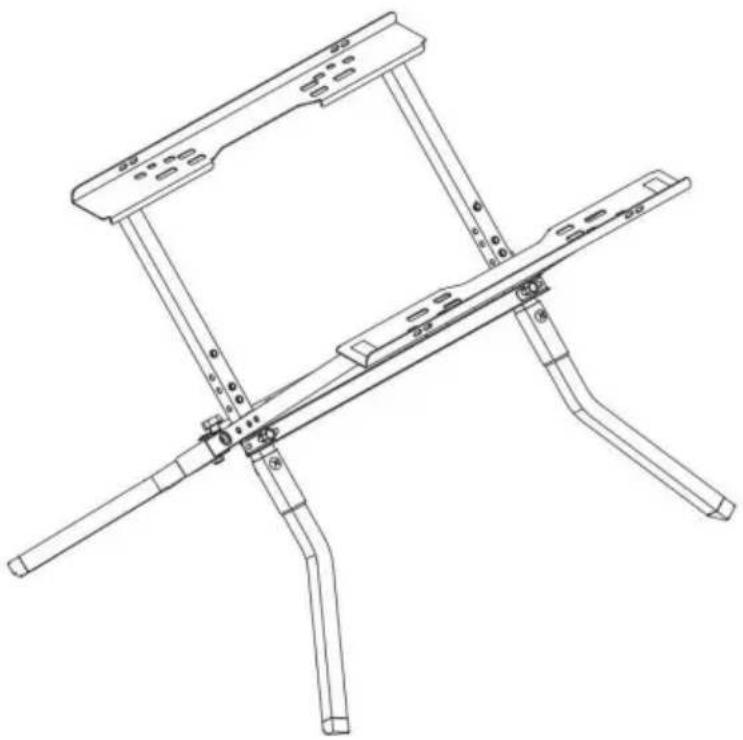

APPRENEZ À CONNAÎTRE VOTRE SUPPORT PLIANT (FIG. 1)

Fig. 1

	21,7" (550 mm)Hauteur de travail
Capacité max. (outil + pièce à usiner) 350 lb (160 kg)

DÉBALLAGE

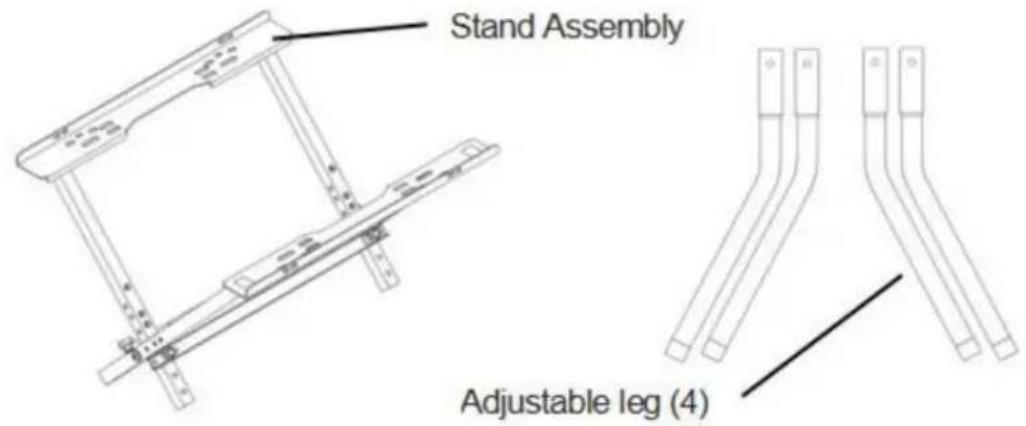

Déballez soigneusement toutes les pièces du carton comme illustré à la Fig. 2. Examinez toutes les pièces pour vous assurer qu'elles n'ont pas été endommagées pendant le transport. Si des pièces manquent ou sont endommagées, contactez votre revendeur pour les remplacer avant de tenter d'assembler le support.

Fig. 2

a. Desserrez et retirez les ensembles d'écrous et de boulons à oreilles préinstallés sur le loquets. La taille actuelle du support d'emballage est indiquée dans la figure A
b. Il existe trois tailles de support, comme indiqué dans la Figure A, la Figure B et la Figure C. Les utilisateurs peuvent choisir le support approprié en fonction des spécifications de la scie circulaire à table.

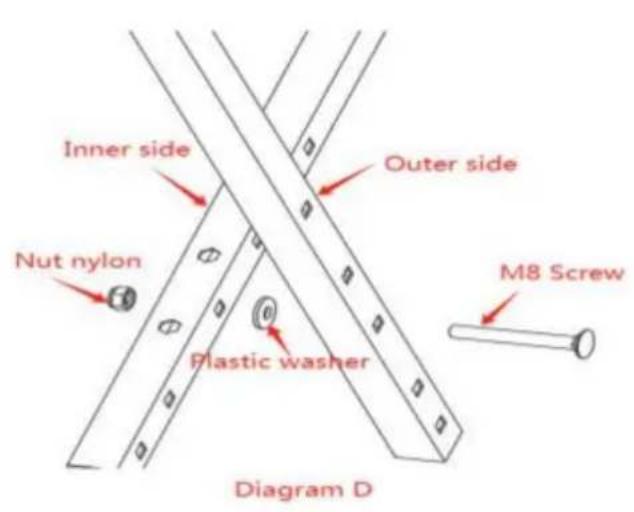

c. Si vous devez installer des supports selon les dimensions indiquées dans

Figure B et Figure C, vous devez suivre ces étapes : desserrez l'écrou en nylon de A1 et retirez la rondelle en plastique et la vis M8. Installez-les dans le trou B1 ou C1 selon vos besoins, enfilez d'abord la vis M8 à travers le tube en acier extérieur, ajoutez la rondelle en plastique, puis enfilez-la à travers le tube en acier intérieur et serrez l'écrou en nylon (schéma D). Installez le boulon de l'autre côté en utilisant la même opération.

Sélectionnez les positions des trous A2/B2/C2 selon vos besoins

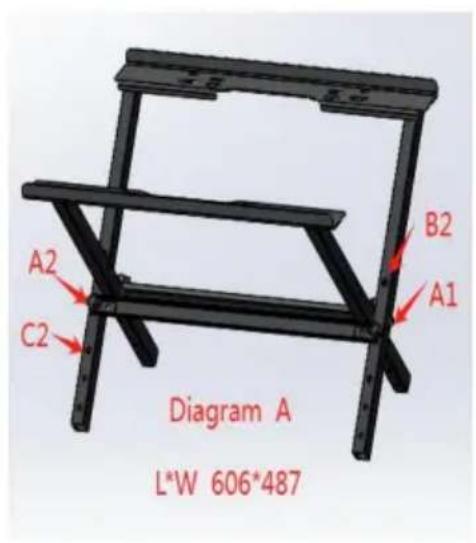

A2 C2 B2 A1 Diagram A L*W 606*487

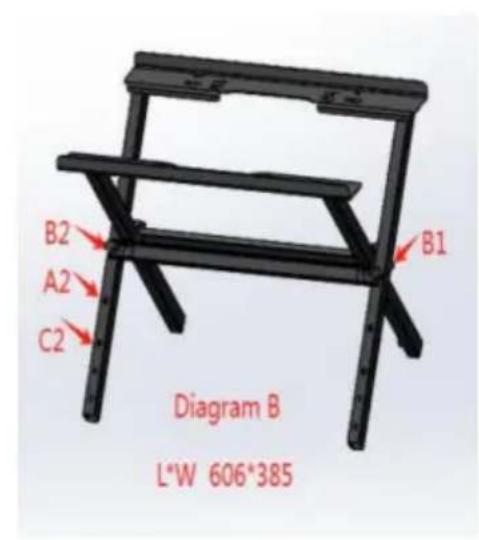

B2 A2 C2 B1 Diagram B L*W 606*385

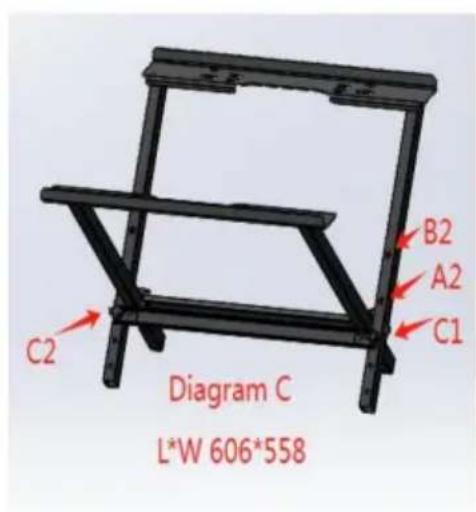

C2 B2 A2 C1 Diagram C L*W 606*558

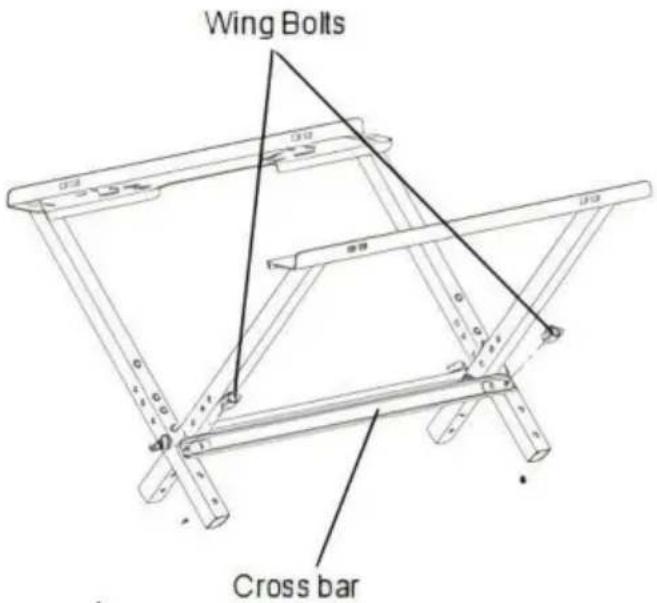

a. Desserrez et retirez les boulons à oreilles préinstallés sur l'assemblage du support
b. Placez la barre transversale sur l'assemblage du support, sélectionnez le trou A2/B2/C2 positions selon vos besoins
c. alignez les trous des barres avec les trous de l'assemblage du support
Fixez la barre transversale à l'assemblage du support à l'aide de 2 boulons à oreilles.
d. Fixez la barre transversale à l'assemblage du support à l'aide de 2 boulons à oreilles.
e. Retournez le support et fixez l'autre barre transversale de l'autre côté dans le

De la même manière.

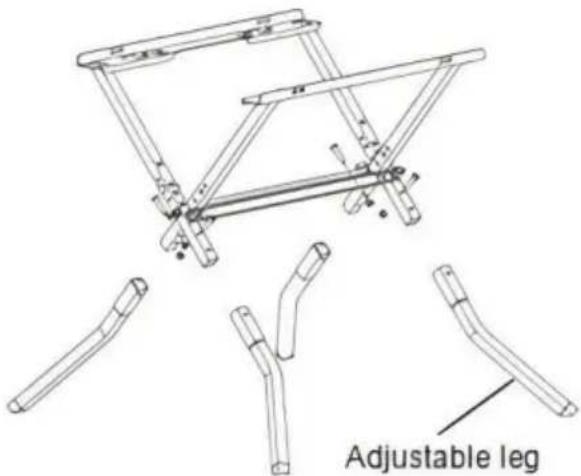

a. Desserrez et retirez les ensembles d'écrous et de boulons à oreilles préinstallés sur le support assemblage (Fig. 2).

b. Insérez les quatre pieds réglables dans l'ouverture correspondante du support assemblage. Assurez-vous que le pied réglable marqué « A » est inséré dans le ouverture marquée « A », « B » dans « B », « C » dans « C » et « D dans « D ».

NOTICE

Les quatre pieds réglables doivent « se plier » vers l'extérieur.

c. Alignez les trous sur les côtés de chaque pied réglable avec les trous du support assemblage.

d.Fixez chaque pied réglable à l'assemblage du support à l'aide de l'aile ensembles d'écrous et de boulons.

REMARQUE : les boulons ont des cols carrés. Assurez-vous que les cols carrés s'insèrent dans trous carrés dans l'assemblage du support.

La hauteur du support pliable peut être réglée à l'aide de l'un des deux trous situés sur chaque jambe réglable.

CONSEIL : Le support peut être irrégulier au début – ne serrez pas les écrous à oreilles sur le jambes immédiatement. Serrez fermement les quatre écrous à oreilles une fois que les pieds réglables sont tous alignés

uniformément.

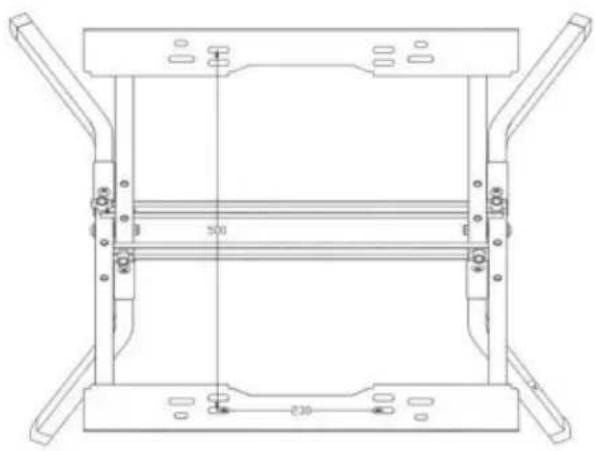

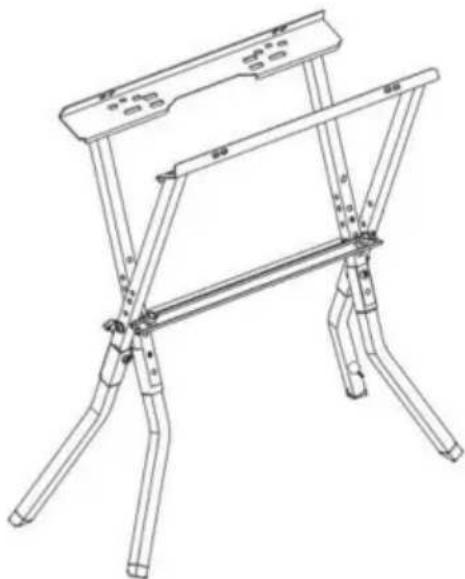

MONTAGE DE LA SCIE À TABLE DEWALT ET VEVOR SUR LE SUPPORT

Débranchez la scie circulaire à table de la source d'alimentation avant l'assemblage ou faire des ajustements.

a. Placez la scie circulaire sur le support. Alignez la fente du support avec la trou sous la base de la scie circulaire.
b. Fixez l'avant de la scie circulaire au support à l'aide de l'écrou à oreilles et du boulon ensemble.
c. Fixez l'arrière de la scie circulaire au support à l'aide de la même aile ensemble écrou et boulon.

a. Pliez légèrement le support. b.

Rangez le support à l'intérieur dans un endroit sec et endroit fermé à clé, hors de portée des enfants.
