MANUALE D'USO

MODELLO: HS6804

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto per sega da tavolo

MODELLO: HS6804

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

ISTRUZIONI DI SICUREZZA

WARNING

Leggere tutte le avvertenze, le istruzioni, le illustrazioni e le specifiche fornite con il supporto pieghevole e l'utensile da montare sul supporto. La mancata osservanza delle

Le avvertenze e le istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

WARNING

Il supporto pieghevole è progettato per montare la sega da tavolo DEWALT DCS7485ÿDCS7485T1ÿDWE7485ÿDWE7491RS

e la sega circolare VEVOR M1H-ZP7-254A-1ÿWTS210F.

• I futuri elettroutensili DEWALT potrebbero essere compatibili con questo supporto, può anche adattarsi a vari marchi di seghe da tavolo sul mercato. Fare riferimento al manuale dell'utente dell'elettroutensile per confermare la compatibilità.
• Le gambe di supporto devono avere le gambe regolabili completamente assemblate prima montaggio dell'utensile.
• Montare il supporto pieghevole come indicato prima di montare l'utensile. Un montaggio corretto è importante per prevenire il rischio di crollo del supporto.
• Non modificare il supporto pieghevole o utilizzarlo per scopi diversi da quelli per cui è stato progettato. voluto.

- Scollegare l'utensile dalla fonte di alimentazione prima di montarlo o di effettuare regolazioni.

• L'attivazione involontaria dell'utensile è la causa di molti incidenti.

- Prima dell'uso, verificare sempre che l'utensile sia montato saldamente e sia stabile.

Eseguire una prova a vuoto dell'operazione di taglio solo per assicurarsi che non si verifichino problemi quando si esegue il taglio. Se l'utensile scivola sul supporto, ciò può causare la perdita di controllo e possibili lesioni.

- Prima di utilizzare l'utensile, fissarlo saldamente al supporto. L'intera unità deve essere posizionata su una superficie solida e piana.

• Non aprire o chiudere il supporto con l'utensile montato.

- Mantenere l'area di lavoro pulita e ben illuminata. Le aree disordinate o buie favoriscono gli incidenti.

• Non sovraccaricare il supporto e non utilizzarlo come scala o impalcatura.

Sovraccaricare o sostare sul supporto può causare il ribaltamento.

- Prima di azionare o trasportare, assicurarsi che tutti i dispositivi di fissaggio siano saldamente serrati.

• I collegamenti allentati possono causare instabilità e tagli imprecisi.

- Assicurarsi che i pezzi lunghi e pesanti non influiscano sull'equilibrio del supporto. I pezzi lunghi e/o pesanti devono essere supportati all'estremità libera.

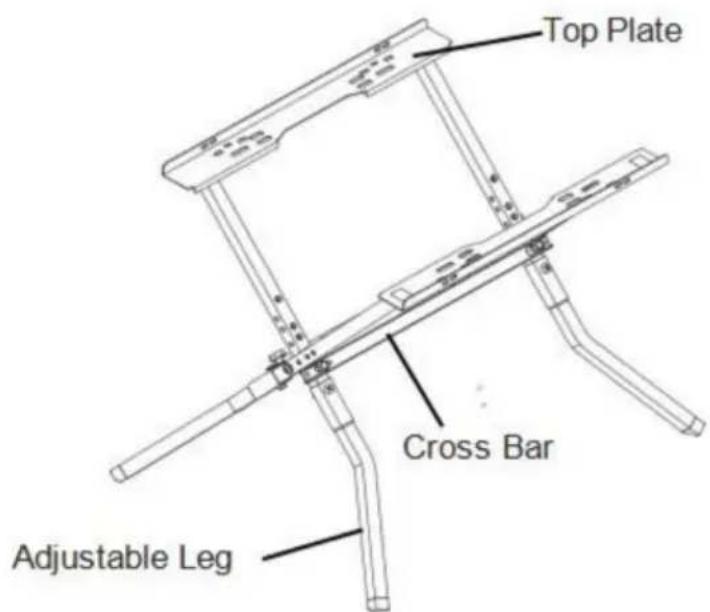

CONOSCI IL TUO CAVALLETTO PIEGHEVOLE (FIG. 1)

Fig. 1

Altezza di lavoro	21,7" (550 mm)
Capacità massima (utensile + pezzo da lavorare)	350 libbre (160 kg)

DISIMBALLAGGIO

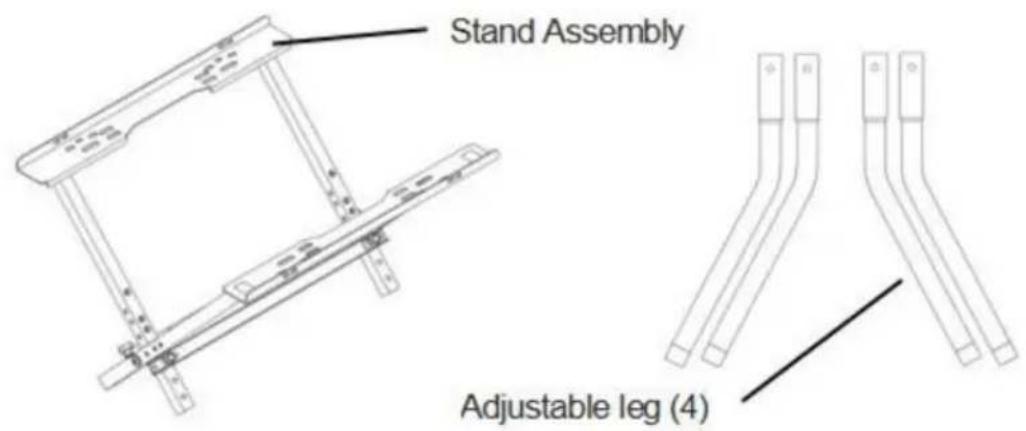

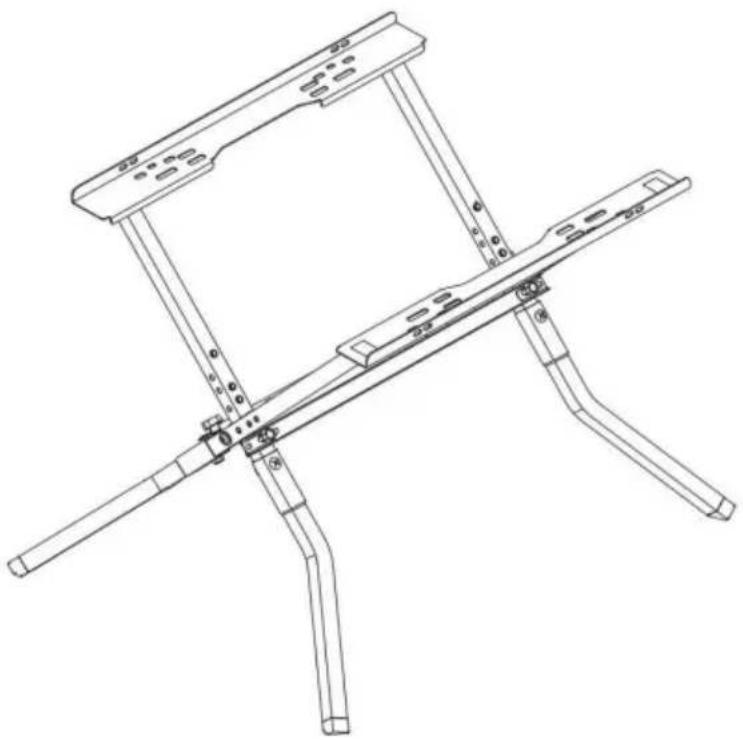

Disimballare con cura tutte le parti come illustrato nella Fig. 2 dalla scatola. Esaminare tutte le parti per assicurarsi che non siano state danneggiate durante la spedizione. Se alcune parti sono mancanti o danneggiate, contattare il rivenditore per sostituirle prima di tentare di montare il supporto.

Fig. 2

a. Allentare e rimuovere i set di bulloni e dadi ad alette preinstallati sul chiusure. La dimensione attuale della staffa di imballaggio è mostrata nella Figura A
b. Sono disponibili tre dimensioni per la progettazione della staffa, come mostrato nella Figura A, Figura B e Figura C. Gli utenti possono scegliere la staffa appropriata in base alle specifiche della sega da tavolo.

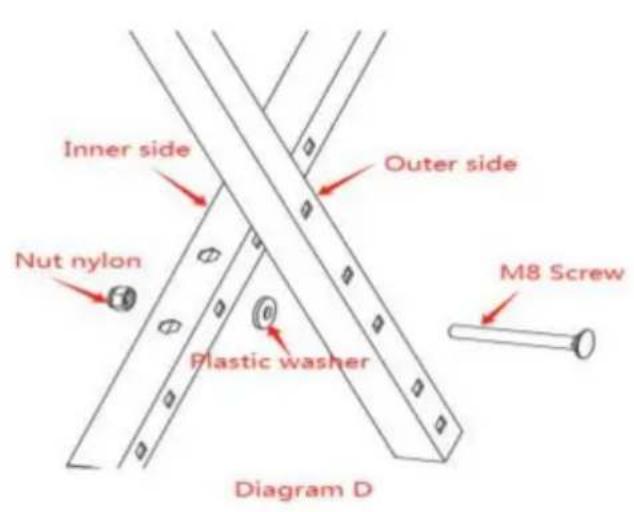

c. Se è necessario installare le staffe secondo le dimensioni indicate in Figura B e Figura C, è necessario seguire questi passaggi: allentare il dado in nylon di A1 e rimuovere la rondella di plastica e la vite M8. Installarli nel foro B1 o C1 in base alle proprie esigenze, prima infilare la vite M8 attraverso il tubo di acciaio esterno, aggiungere la rondella di plastica, quindi infilarla attraverso il tubo di acciaio interno e stringere il dado in nylon (Diagramma D). Installare il bullone sull'altro lato utilizzando la stessa operazione.

Seleziona le posizioni dei fori A2/B2/C2 in base alle tue esigenze

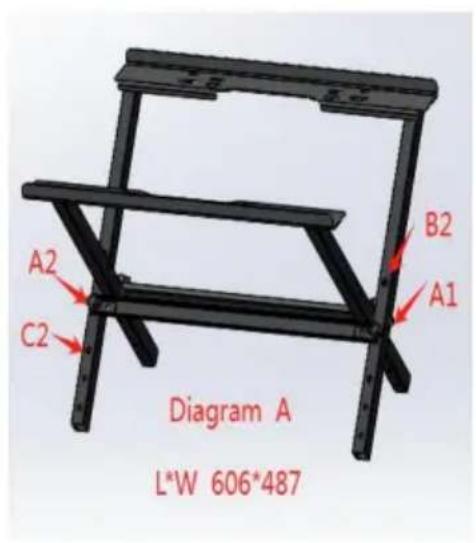

A2 C2 B2 A1 Diagram A L*W 606*487

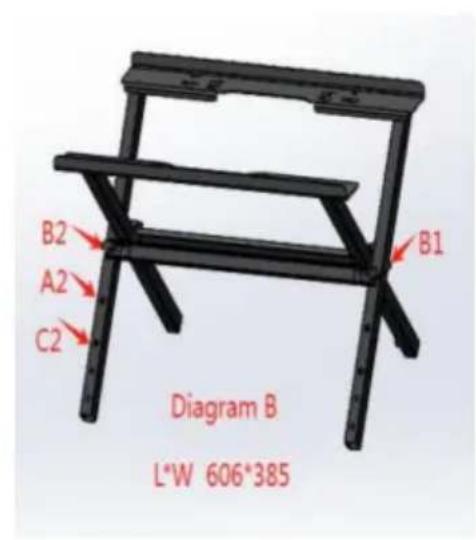

B2 A2 C2 B1 Diagram B L*W 606*385

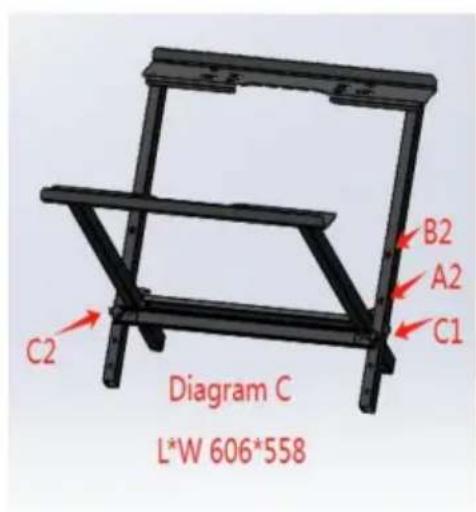

C2 B2 A2 C1 Diagram C L*W 606*558

a. Allentare e rimuovere i bulloni ad alette preinstallati sul gruppo del supporto

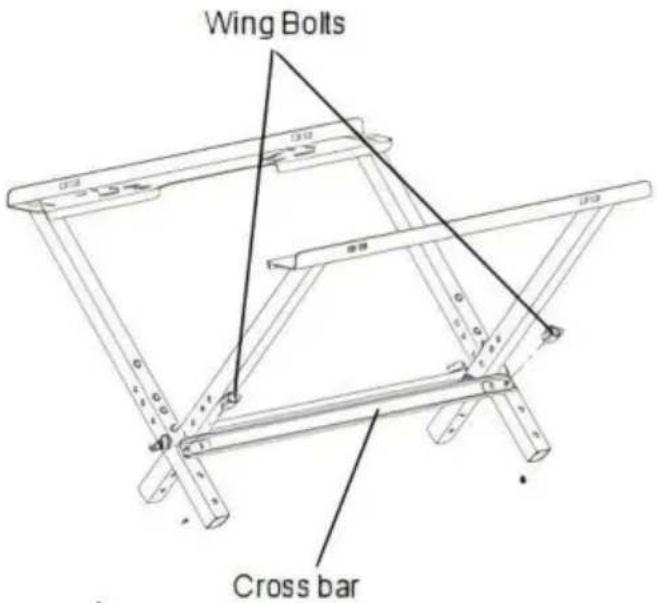

b. Posizionare la barra trasversale sul gruppo supporto, selezionare il foro A2/B2/C2 posizioni in base alle tue esigenze
c. allineare i fori sulle barre con i fori sul gruppo supporto
Fissare la barra trasversale al supporto utilizzando 2 bulloni ad alette.

d. Fissare la barra trasversale al supporto utilizzando 2 bulloni ad alette.

e. Capovolgere il supporto e fissare l'altra traversa sull'altro lato nel

allo stesso modo.

a. Allentare e rimuovere i set di bulloni e dadi ad alette preinstallati sul supporto montaggio (Fig. 2).

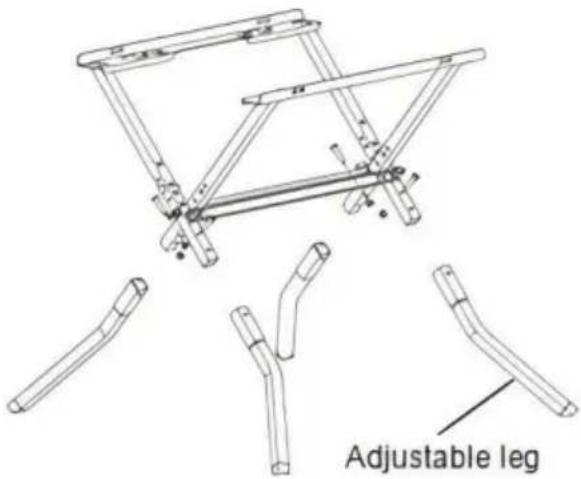

b. Inserire le quattro gambe regolabili nell'apertura corrispondente nel supporto montaggio. Assicurarsi che la gamba regolabile contrassegnata con 'A' sia inserita nel apertura contrassegnata con 'A', 'B' in 'B', 'C' in 'C' e 'D in 'D'.

NOTICE

Tutte e quattro le gambe regolabili devono "piegarsi" verso l'esterno.

c. Allineare i fori sui lati di ogni gamba regolabile con i fori nel supporto montaggio.

d. Fissare ciascuna gamba regolabile al gruppo del supporto utilizzando l'ala set di dadi e bulloni.

NOTA: I bulloni hanno i colli quadrati. Assicurarsi che i colli quadrati si adattino

fori quadrati nel gruppo del supporto.

L'altezza del supporto pieghevole può essere regolata utilizzando uno dei due fori presenti su ogni gamba regolabile.

SUGGERIMENTO: il supporto potrebbe inizialmente risultare irregolare: non stringere i dadi ad alette sul gambe subito. Stringere saldamente i quattro dadi ad alette una volta che le gambe regolabili sono tutte allineate

in modo uniforme.

MONTAGGIO DELLA SEGA DA TAVOLO DEWALT E VEVOR SUL SUPPORTO

Scollegare la sega circolare dalla fonte di alimentazione prima del montaggio apportare modifiche.

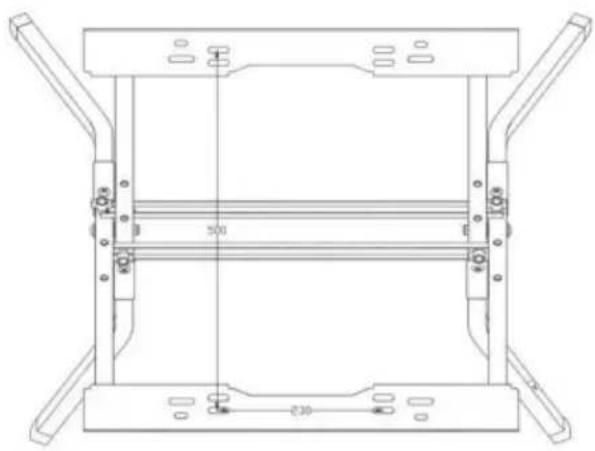

a. Posizionare la sega da tavolo sul supporto. Allineare la fessura nella staffa con la foro nella parte inferiore della base della sega circolare.

b. Fissare la parte anteriore della sega da tavolo al supporto utilizzando il dado ad alette e il bullone impostato.

c. Fissare la parte posteriore della sega circolare al supporto utilizzando la stessa ala set di dadi e bulloni.

RIPIEGAMENTO DEL SUPPORTO E CONSERVAZIONE

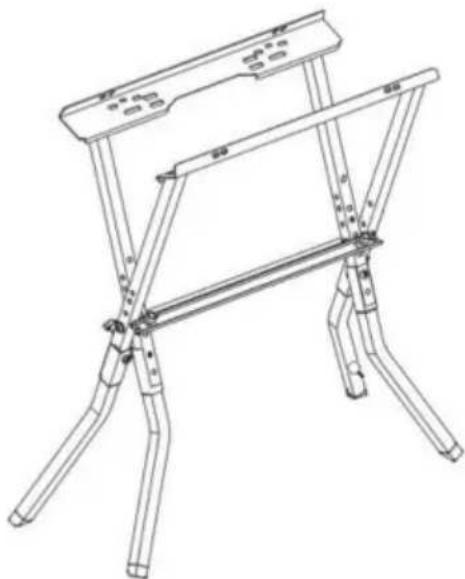

a. Piegare leggermente il supporto.
b. Conservare il supporto in un luogo chiuso, asciutto e luogo chiuso a chiave, fuori dalla portata dei bambini.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANZA DEL REGNO UNITO

CONSULENZA YH LIMITATA.

C/O YH Consulting Limited Ufficio 147, Centurion House, Via Roma, 101, 00186 Roma, Italia
