Producttype	Inklapbare stand voor tafelcirkelzaag
Merk	Vevor
Model	HS6804
Werkhoogte	550 mm (21,7 inch)
Maximale capaciteit (gereedschap + werkstuk)	160 kg (350 lb)
Compatibiliteit	Tafelcirkelzagen DEWALT DCS7485, DCS7485T1, DWE7485, DWE7491RS en VEVOR M1H-ZP7-254A-1, WTS210F
Materiaal	Staal
Afmetingen uitgeklapt (ongeveer)	550 mm hoogte, breedte verstelbaar afhankelijk van de zaag
Afmetingen ingeklapt (ongeveer)	Niet gespecificeerd in de handleiding
Gewicht	Niet gespecificeerd in de handleiding
Voeding	Geen (niet-gemotoriseerde stand)
Belangrijkste functies	Inklapbare stand voor tafelcirkelzaag, in hoogte verstelbare poten, verstelbare dwarsbalken voor verschillende zaagafmetingen
Onderhoud en reiniging	Reinigen met een droge doek, regelmatig controleren of alle bevestigingen goed vastzitten
Veiligheid	Lees de veiligheidsinstructies voor gebruik; niet overbelasten; niet gebruiken als ladder of steiger; monteer de zaag altijd stevig
Onderdelen en repareerbaarheid	Contact opnemen met de klantenservice van Vevor via www.vevor.com/support
Algemene informatie	Inklapbare stand ontworpen voor tafelcirkelzagen; montage vereist; wordt geleverd met gebruiksaanwijzing

Veelgestelde vragen - HS6804 Vevor

Welke zaagmodellen zijn compatibel met de Vevor HS6804 stand?

De stand is compatibel met de tafelcirkelzagen DEWALT DCS7485, DCS7485T1, DWE7485, DWE7491RS en de modellen VEVOR M1H-ZP7-254A-1 en WTS210F. Het kan ook passen bij andere merken, maar het wordt aanbevolen om de compatibiliteit te controleren in de gebruiksaanwijzing van uw zaag.

Hoe monteer ik de HS6804 stand?

Volg de stappen in de handleiding: begin met het bevestigen van de verstelbare poten volgens de letters (A, B, C, D), installeer vervolgens de dwarsbalken door de juiste gaten te kiezen voor de maat van uw zaag. Draai de vleugelmoeren vast nadat u de gaten hebt uitgelijnd. Zorg ervoor dat de poten naar buiten vouwen.

Wat is de maximale draagkracht van de stand?

De maximale gecombineerde capaciteit (gereedschap + werkstuk) is 160 kg (350 lb). Overschrijd deze limiet niet om instortingsgevaar te voorkomen.

Is de stand opvouwbaar? Hoe berg ik hem op?

Ja, de stand kan eenvoudig worden ingeklapt. Om hem op te bergen, vouwt u hem lichtjes in en bewaart u hem op een droge, afgesloten plaats, buiten het bereik van kinderen. Zorg ervoor dat alle bevestigingen goed zijn aangedraaid voordat u hem vervoert.

Kan ik de stand gebruiken als opstapje of steiger?

Nee, de stand is uitsluitend ontworpen om een tafelcirkelzaag te ondersteunen. Ga er niet op staan en gebruik hem niet als ladder of steiger, omdat dit kan leiden tot kantelen en letsel.

Hoe stel ik de hoogte van de poten in?

De verstelbare poten hebben twee gaten om de hoogte aan te passen. Draai de vleugelmoeren los, verplaats de poot naar het gewenste gat en draai ze weer vast. Zorg ervoor dat alle vier de poten gelijkmatig zijn ingesteld voor optimale stabiliteit.

Wat moet ik doen als er onderdelen ontbreken of beschadigd zijn?

Neem contact op met uw verkoper of de klantenservice van Vevor via www.vevor.com/support voor vervangende onderdelen voordat u de stand monteert.

Hoe onderhoud ik de HS6804 stand?

Maak de stand schoon met een droge doek om stof te verwijderen. Controleer regelmatig of alle bouten en moeren goed vastzitten om instabiliteit te voorkomen. Gebruik geen agressieve chemicaliën.

Kan ik een zaag van een ander merk dan DEWALT of VEVOR monteren?

De stand kan worden aangepast aan andere merken tafelcirkelzagen, maar het is essentieel om de handleiding van uw zaag te raadplegen om de compatibiliteit van bevestigingen en afmetingen te controleren.

Zijn er gereedschappen nodig voor de montage?

De montage gebeurt voornamelijk met de meegeleverde vleugelmoeren en -bouten. Er is geen extra gereedschap nodig. Raadpleeg de handleiding voor de gedetailleerde stappen.

GEBRUIKSAANWIJZING HS6804 Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

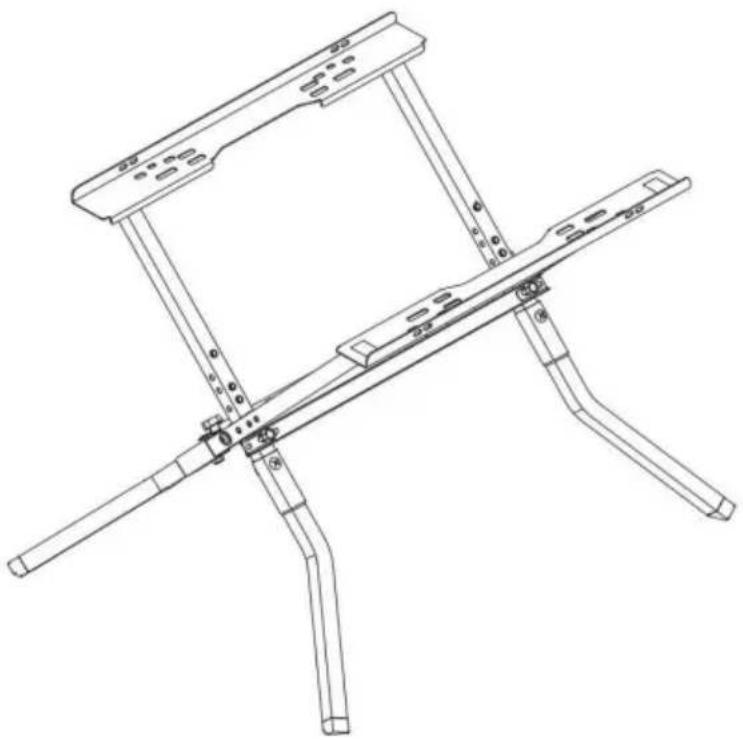

Tafelzaagstandaard

MODEL: HS6804

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke object)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing: om het risico op letsel te verkleinen, moet de gebruiker de gebruiksaanwijzing zorgvuldig lezen.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

VEILIGHEIDSINSTRUCTIES

WARNING

Lees alle waarschuwingen, instructies, illustraties en specificaties die bij de opvouwbare standaard en het gereedschap dat op de standaard moet worden gemonteerd, worden geleverd. Als u de

Waarschuwingen en instructies kunnen leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

WARNING

De opvouwbare standaard is bedoeld voor het monteren van de DEWALT tafelzaag DCS7485, DCS7485T1, DWE7485, DWE7491RS

en VEVOR tafelzaag M1H-ZP7-254A-1ÿWTS210F.

• Toekomstige DEWALT-gereedschappen zijn mogelijk compatibel met deze standaard. Deze kan ook worden aangepast aan verschillende merken tafelzagen op de markt. Raadpleeg de handleiding van het gereedschap om de compatibiliteit te bevestigen.
• De steunpoten moeten volledig gemonteerd zijn met de verstelbare poten voordat ze worden geplaatst. het gereedschap monteren.
• Monteer de opvouwbare standaard volgens de instructies voordat u het gereedschap monteert. Een goede montage is belangrijk om het risico op een instorting van de standaard te voorkomen.
• Wijzig de opvouwbare standaard niet en gebruik deze niet voor doeleinden waarvoor deze niet bedoeld is. bedoeld.

- Koppel het gereedschap los van de stroombron voordat u het monteert of aanpassingen uitvoert.

- Onbedoelde activering van het gereedschap is de oorzaak van veel ongelukken.

- Controleer altijd of het gereedschap stevig is bevestigd en stabiel is voordat u het gebruikt.

Voer een proefrun uit van de snijbewerking om er zeker van te zijn dat er geen problemen zullen optreden wanneer de snede wordt gemaakt. Als het gereedschap op de standaard wegglijdt, kan dit leiden tot verlies van controle en mogelijk letsel.

- Voordat u het gereedschap bedient, bevestigt u het stevig aan de standaard. De gehele unit moet op een stevig, vlak oppervlak worden geplaatst.

- Open of sluit de standaard niet terwijl er gereedschap op zit.

- Zorg dat de werkplek schoon en goed verlicht is. Rommelige of donkere plekken zijn een uitnodiging voor ongelukken.

• Overbelast de standaard niet en gebruik deze niet als ladder of steiger. Overbelasting of staan op de standaard kan leiden tot kantelen.

- Controleer vóór gebruik of transport of alle bevestigingsmiddelen stevig vastzitten.

- Losse verbindingen kunnen leiden tot instabiliteit en onnauwkeurig snijden.

- Zorg ervoor dat lange en zware werkstukken de balans van de standaard niet beïnvloeden. Lange en/of zware werkstukken moeten aan het vrije uiteinde worden ondersteund.

	21,7" (550 mm)Bedrijfshoogte
Max. capaciteit (gereedschap + werkstuk) 350 lbs. (160 kg)

UITPAKKEN Pak

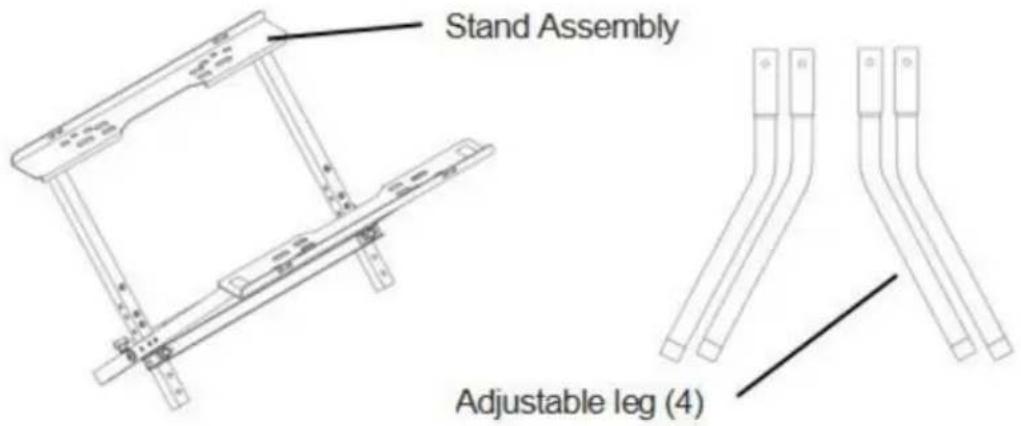

alle onderdelen voorzichtig uit zoals afgebeeld in Afb. 2 uit de doos. Controleer alle onderdelen om er zeker van te zijn dat er geen onderdelen beschadigd zijn geraakt tijdens de verzending. Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met uw dealer om ze te vervangen voordat u de standaard probeert te monteren.

Fig. 2

a. Maak de vleugelmoer- en boutsets los en verwijder ze die vooraf op de

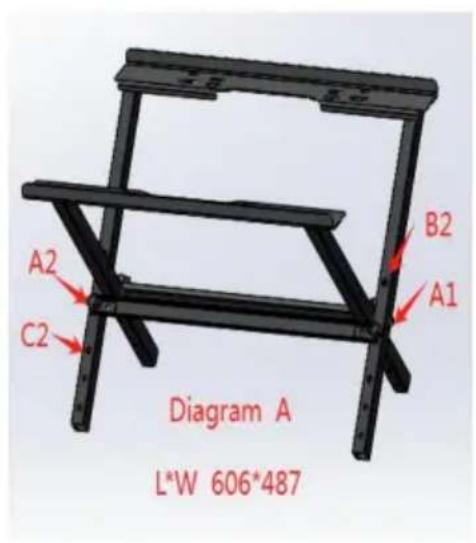

vergrendelingen. De huidige grootte van de verpakkingsbeugel wordt weergegeven in Afbeelding A

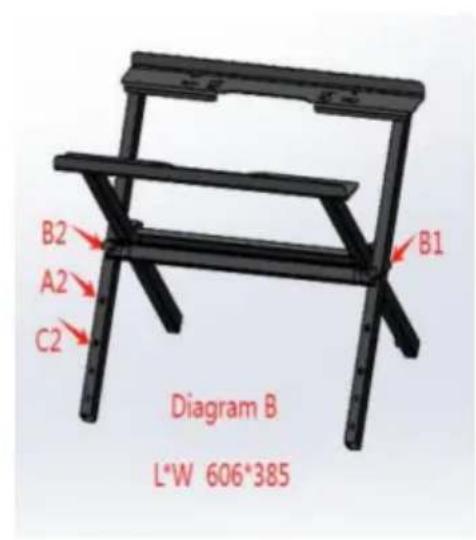

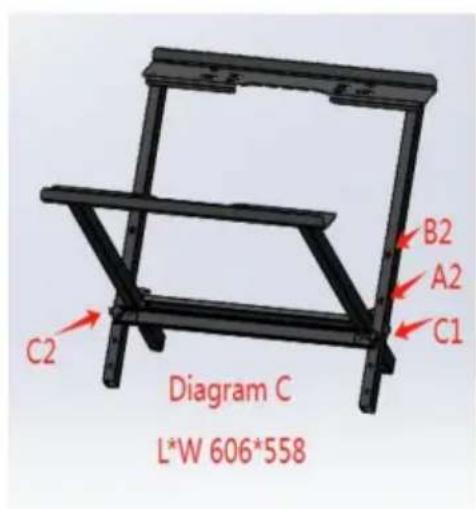

b. Er zijn drie maten voor het beugelontwerp, zoals weergegeven in Afbeelding A, Afbeelding B en
Afbeelding C. Gebruikers kunnen de juiste beugel kiezen op basis van de specificaties van de tafelzaa

c. Als u beugels moet installeren volgens de afmetingen die in

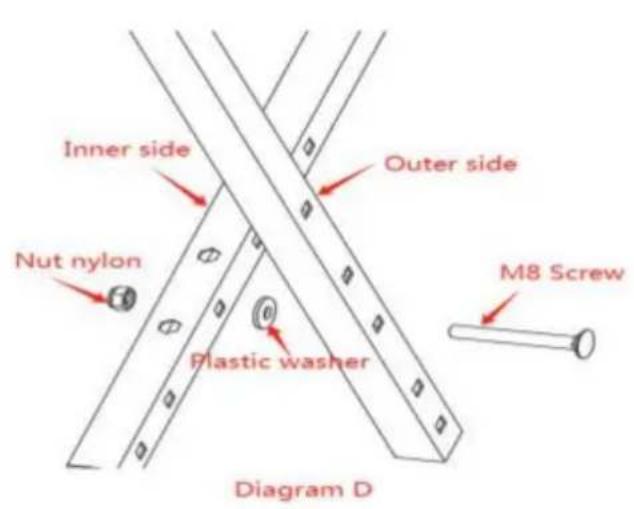

Afbeelding B en Afbeelding C, u moet deze stappen volgen: maak de nylon moer van A1 los en verwijder de plastic ring en M8 schroef. Installeer ze in gat B1 of C1 volgens uw behoeften, draai eerst de M8 schroef door de buitenste stalen buis, voeg de plastic ring toe en draai deze vervolgens door de binnenste stalen buis en draai de nylon moer vast (Diagram D). Installeer de bout aan de andere kant met dezelfde handeling.

Selecteer A2/B2/C2-gatpositions volgens uw behoeften

a. Maak de vleugelbouten los die vooraf op de standaard zijn gemonteerd en verwijder ze

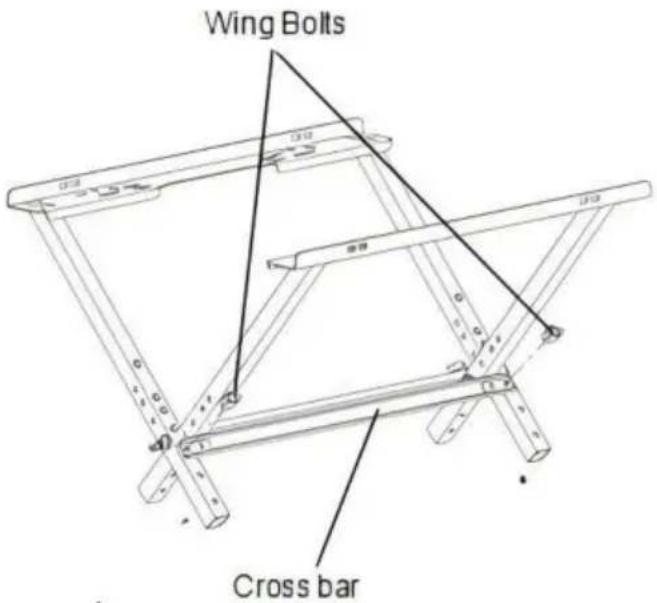

b. Plaats de dwarsbalk op de standaardconstructie, selecteer A2/B2/C2-gat posities volgens uw behoeften

c. Lijn de gaten op de staven uit met de gaten op de standaardconstructie Bevestig de dwarsbalk met 2 vleugelbouten aan de standaardconstructie.

d. Bevestig de dwarsbalk aan de standaardconstructie met behulp van 2 vleugelbouten.

e. Draai de standaard om en bevestig de andere dwarsbalk aan de andere kant in de op dezelfde manier.

a. Maak de vleugelmoer- en boutsets los die vooraf op de standaard zijn geïnstalleerd en verwijder ze montage (Fig. 2).

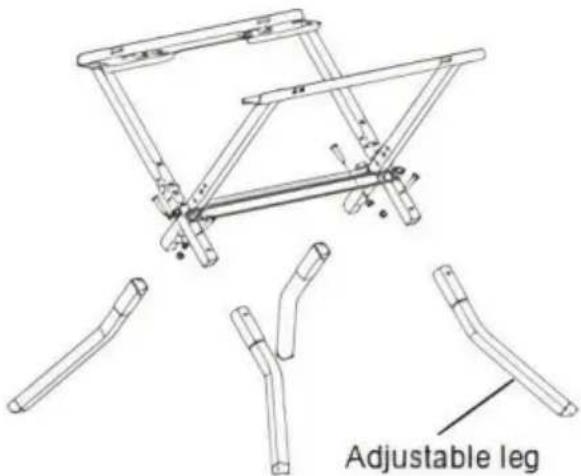

b. Steek de vier verstelbare poten in de bijpassende opening in de standaard montage. Zorg ervoor dat de verstelbare poot gemarkeerd met 'A' in de opening gemarkeerd met 'A', 'B' in 'B', 'C' in 'C' en 'D in 'D'.

NOTICE

Alle vier de verstelbare poten moeten naar buiten 'buigen'.

c. Lijn de gaten aan de zijkanten van elke verstelbare poot uit met de gaten in de standaard montage.

d. Bevestig elke verstelbare poot aan de standaardconstructie met behulp van de vleugel moer-en-boutsets.

OPMERKING: De bouten hebben vierkante nekken. Zorg ervoor dat de vierkante nekken in de bouten passen.

vierkante gaten in de standaardconstructie.

De hoogte van de opvouwbare standaard kan worden aangepast met behulp van een van de twee gaten aan de elk verstelbaar been.

TIP: De standaard kan in het begin ongelijk zijn – draai de vleugelmoeren op de standaard niet te vast.

benen direct. Draai de vier vleugelmoeren stevig vast zodra de verstelbare poten allemaal uitgelijnd zijn gelijkmatig.

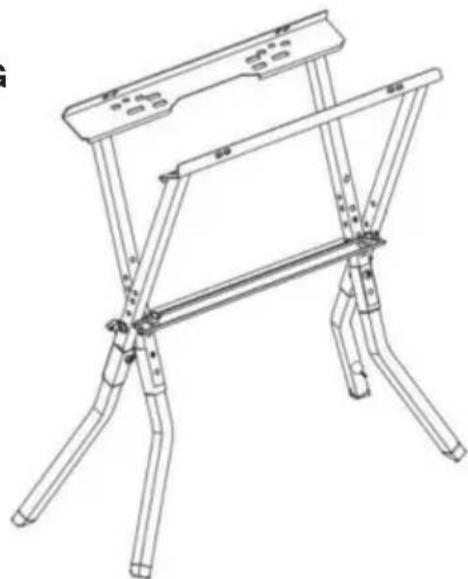

MONTAGE VAN DEWALT EN VEVOR TAFELZAAG OP DE STANDAARD

Koppel de tafelzaag los van de stroombron voordat u met de montage beg of aanpassingen maken.

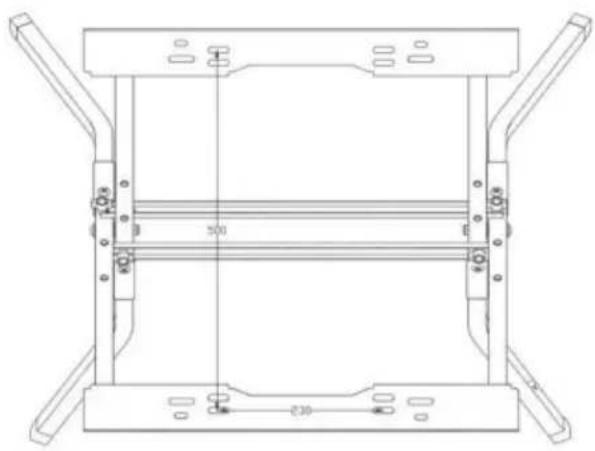

a. Plaats de tafelzaag op de standaard. Lijn de sleuf in de beugel uit met de gat aan de onderkant van de basis van de tafelzaag.

b. Bevestig de voorkant van de tafelzaag aan de standaard met behulp van de vleugelmoer en bout set.

c. Bevestig de achterkant van de tafelzaag aan de standaard met dezelfde vleugel moer-en-boutset.

a. Vouw de standaard lichtjes op.
b. Bewaar de standaard binnenshuis op een droge en op een afgesloten plaats, buiten bereik van kinderen.
